CITROEN C4 CACTUS 2014 Lietošanas Instrukcija (in Latvian)

219
E3_lv_Chap10_verifications_ed01-2014
TOTAL & CITROËN
Partneri, lai uzlabotu dzinēju
darbību un saudzīgi izturētos
pret vidi
Inovācijas darbības nodrošināšanai
Jau 40 gadus TOTAL Izpētes un Attīstības nodaļas
izstrādā eļ ļošanas materiālus CITROËN vajadzībām
atbilstoši jaunākajiem tehniskajiem CITROËN
automašīnu ievedumiem gan sacensību, gan ikdienas
vajadzībām.
Tas, lai nodrošinātu labāko Jūsu automašīnas dzinēja
darbību.
Optimāla Jūsu automašīnas
dzinēja aizsardzība
Veicot Jūsu CITROËN automašīnas
apkopi ar TOTAL eļ ļošanas materiāliem,
Jūs veicināt Jūsu automašīnas dzinēja
darbību un ilgtspēju, tajā pat laikā
saudzējot vidi.
dod priekšroku
10
Pārbaudes

220
E3_lv_Chap10_verifications_ed01-2014
Motora pārsegs
F Atveriet priekšējās kreisās puses durvis.Neveriet vaļā motora pārsegu spēcīgā
vējā.
Ja dzinējs ir karsts, rīkojieties uzmanīgi
ar ārējo slēdzi un motora pārsega
balstu (apdedzināšanās risks),
izmantojiet aizsargāto zonu.
F

P
aceliet uz augšu slēdzi un paceliet motora
pārsegu. F
A
tknipsējiet balstu no tā ligzdas un
nostipriniet to iedobumā, lai noturētu
motora pārsegu atvērtu.
Atvēršana
F Pavelciet uz sevi slēdzi, kas atrodas durvju rāmī.Pirms uzsākat jebkuru darbību zem
motora pārsega, neitralizējiet Stop &
Start, lai izvairītos no miesas bojājumiem,
kas varētu rasties pēc START režīma
automātiskas ieslēgšanās.
Motora ventilators var ieslēgties
pēc dzinēja izslēgšanās : uzraugiet
objektus vai drēbes, ko var ieraut
ventilatorā.
Aizvēršana
F Izņemiet balstu no iedobuma.
F I estipriniet balstu tā ligzdā.
F

N
olaidiet motora pārsegu un palaidiet to
vaļā.
F

P
avelciet motora pārsegu uz augšu, lai
pārbaudītu, vai pārsegs kārtīgi nofiksēts.
Ja motora pārsegs ir atvērts, tad uzmanieties,
lai nepieskartos tā atvēršanas komandslēdzim.
Pārbaudes

221
E3_lv_Chap10_verifications_ed01-2014
1. Stikla apskalotāja tvertne.
2. Dzesēšanas šķidruma tvertne.
3.
B

remžu šķidruma tvertne.
4.
A

kumulators.
5.
D

rošinātāju kaste.
6.
G

aisa filtrs.
7.
M

otoreļ ļas līmeņrādis.
8.
M

otorelļas papildināšana.
Benzīna motori
10
Pārbaudes

222
E3_lv_Chap10_verifications_ed01-2014
1. Stikla apskalotāja tvertne.
2. Dzesēšanas šķidruma tvertne.
3.
B

remžu šķidruma tvertne.
4.
A

kumulators.
5.
D

rošinātāju kaste.
6.
G

aisa filtrs.
7.
M

otoreļ ļas līmeņrādis.
8.
M

otorelļas papildināšana.
9.
S

istēmas darbības atjaunošanas sūknis*.
Dīzeļmotori
* Atkarībā no motora veida.
Pārbaudes

223
E3_lv_Chap10_verifications_ed01-2014
Līmeņu pārbaude
Darbojoties zem motora pārsega, esiet uzmanīgi, jo dažas dzinēja zonas var būt ārkārtīgi
karstas (iespējams apdedzināties) un jebkurā brīdī var ieslēgties motora ventilators (pat ar
izslēgtu aizdedzi).
Eļļas līmenis
Šī pārbaude tiek veikta, ieslēdzot
aizdedzi, ar eļ ļas līmeņa indikatoru
mēraparātu panelī, vai manuāli,
izmantojot mērstieni.Eļļas maiņa
Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņā.
Lai garantētu dzinēja un piesārņojuma
novēršanas ierīču drošu darbību, motoreļ ļai
nedrīkst pievienot papildvielas.
Eļļas raksturlielumi
Eļ ļai jāatbilst automašīnas dzinējam un
izgatavotāja uzstādītajām prasībām.
Regulāri pārbaudiet visus šķidrumu līmeņus atbilstoši apkopes un garantiju grāmatiņā norādītajam. Papildiniet tos, ja nepieciešams, izņemot tad, ja norādīts citādi.
Ja kāds līmenis strauji pazeminās, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Mērstienis
Uz mērstieņa ir 2 līmeņa atzīmes :
A = maksimālais.
Ja šī atzīme ir pārsniegta,
konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
B = minimālais.
Motoreļ ļu papildināt caur
motoreļ ļas uzpildes atveri ar
tam atbilstošo eļ ļas veidu.
Eļ ļas līmenis nedrīkst būt
zemāks par šo atzīmi.
Manuālā pārbaude ir veicama tikai, automašīnai
atrodoties uz līdzenas virsmas, kad dzinējs pirms
tam nav darbojies 30 minūtes.
Veikt eļ ļas uzpildi starp apkopēm
(vai maiņām) ir normāla parādība.
CITROËN Jums iesaka veikt pārbaudi
un, ja nepieciešams, uzpildi ik pēc
5 000 km.
Pēc eļ ļas papildināšanas atbilstoša eļ ļas
līmeņa pārbaude, aizdedzei esot ieslēgtai
un eļ ļas līmeņa indikatorlampiņai degot
mērinstrumentu panelī, nav veicama
30 minūtes pēc eļ ļas papildināšanas.
10
Pārbaudes

224
E3_lv_Chap10_verifications_ed01-2014

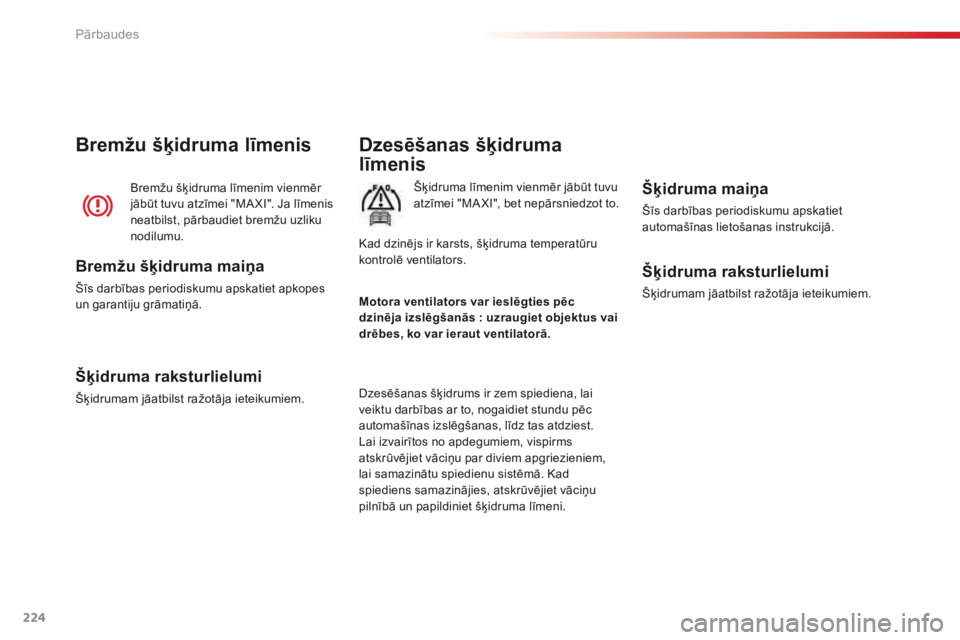

Dzesēšanas šķidruma
līmenis
Šķidruma līmenim vienmēr jābūt tuvu
atzīmei "MA XI", bet nepārsniedzot to.
Dzesēšanas šķidrums ir zem spiediena, lai
veiktu darbības ar to, nogaidiet stundu pēc
automašīnas izslēgšanas, līdz tas atdziest.
Lai izvairītos no apdegumiem, vispirms
atskrūvējiet vāciņu par diviem apgriezieniem,
lai samazinātu spiedienu sistēmā. Kad
spiediens samazinājies, atskrūvējiet vāciņu
pilnībā un papildiniet šķidruma līmeni.Šķidruma maiņa
Šīs darbības periodiskumu apskatiet
automašīnas lietošanas instrukcijā.
Bremžu šķidruma līmenim vienmēr
jābūt tuvu atzīmei "MA XI". Ja līmenis
neatbilst, pārbaudiet bremžu uzliku
nodilumu.
Bremžu šķidruma līmenis
Bremžu šķidruma maiņa
Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņā.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem. Motora ventilators var ieslēgties pēc
dzinēja izslēgšanās
: uzraugiet objektus vai
drēbes, ko var ieraut ventilatorā. Kad dzinējs ir karsts, šķidruma temperatūru
kontrolē ventilators.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem.
Pārbaudes

225
E3_lv_Chap10_verifications_ed01-2014
Izvairieties no ilgstošas izlietotās eļ ļas
un šķidrumu saskares ar ādu.
Lielākā daļa šķidrumu ir ļoti kaitīgi
veselībai un veicina rūsēšanu.
Neizlejiet izlietotās eļ ļas un šķidrumus
kanalizācijā vai augsnē.
Izlejiet tos speciālos konteineros, kas
uzstādīti CITROËN pārstāvniecību
vietās vai kvalificētā remontdarbnīcā.
Izlietotie izstrādājumi
Uzpildīšana
Šīs papildvielas uzpildīšanu obligāti un
nekavējoties jāveic CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Dīzeļdegvielas piedevas
līmenis (dīzelis ar kvēpu
filtru)
Piedevas tvertnes minimālo līmeni
norāda fiksēta šīs signāllampiņas
iedegšanās, ko pavada skaņas
signāls un paziņojums par
nepietiekamu kvēpu daļiņu filtra
piedevas līmeni.
Šķidruma raksturlielumi
Lai nodrošinātu optimālu nomazgāšanu un
izvairītos no sasalšanas, šķidruma līmeņa
papildināšanas vai nomaiņas laikā tam
nepievienot ūdeni.
Ziemas apstākļos ieteicams izmantot šķidrumu
uz etilspirta vai metanola bāzes.
Logu un lukturu mazgāšanas šķidruma līmenis
Kad nepieciešams, papildiniet
līmeni.
10
Pārbaudes

226
E3_lv_Chap10_verifications_ed01-2014
Pārbaudes
12 V akumulators
Akumulatoram nav nepieciešama
īpaša apkope.
Tuvojoties ziemas periodam,
pārbaudiet akumulatoru servisa centrā.Lai uzzinātu, cik bieži jāmaina
filtri, izlasiet apkopes un garantiju
grāmatiņas attiecīgās sadaļas.
Gaisa filtrs un salona filtrs
Nomainiet eļ ļas filtru vienlaicīgi ar
motora eļ ļas nomaiņu.
Skatiet apkopes un garantiju
grāmatiņu, lai noteiktu šī elementa
maiņas periodiskumu.
Eļļas filtrsŠī uzlīme, īpaši uz automašīnām ar Stop &
Start, norāda uz to, ka automašīna aprīkota
ar īpašu tehnoloģiju un parametru svinu
saturošu 12 V akumulatoru, kura nomaiņas
vai atslēgšanas darbības drīkst veikt vienīgi
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Lai veiktu svarīgāko līmeņu un atsevišķu automašīnas detaļu pārbaudi atbilstoši izgatavotāja izstrādātajam apkopes plānam, izlasiet apkopes un garantiju grāmatiņas attiecīgās sadaļas par automašīnas dzinēja tipu.
Ja nepieciešams, pārbaudiet tās CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Ja laika apstākļu (putekļaina vide) un
automašīnas ekspluatācijas (braukšana pilsētā)
dēļ tas nepieciešams, mainiet tos divreiz
biežāk
.
Aizsērējis salona filtrs var pasliktināt gaisa
kondicioniera sistēmas darbību un radīt
nepatīkamu aromātu.
Daļiņu filtrs (dīzeļdzinējs)
Par kvēpu filtra aizsērēšanās
sākumu jums norāda šīs
signāllampiņas fiksēta iedegšanās,
ko papildina brīdinājuma
paziņojums.
Līdzko satiksmes apstākļi to pieļauj,
veiciet filtra reģenerāciju, braucot
ar ātrumu vismaz 60 km/h, līdz
signāllampiņa nodziest.
Ja signāllampiņa paliek degot, tas
nozīmē, ka trūkst piedevas (skatiet sadaļu
"Dīzeļdegvielas papildvielas līmenis").
Jaunai automašīnai kvēpu filtra
attīrīšanos var papildināt deguma
smaka, kas ir absolūti normāla
parādība.
Pēc ilgstošas automašīnas
ekspluatācijas, braucot nelielā
ātrumā, piespiežot akseleratora
pedāli, jūs reizēm varat novērot tvaika
izplūšanu no izpūtēja. Tas neietekmē
automašīnas darbību un apkārtējo vidi.
Veicot darbības ar akumulatoru, izlasiet sadaļu
"12 V akumulatora baterija", lai iepazītos ar
drošības pasākumiem, kas jāveic, atvienojot un
pievienojot akumulatoru.
Pārbaudes

227
E3_lv_Chap10_verifications_ed01-2014

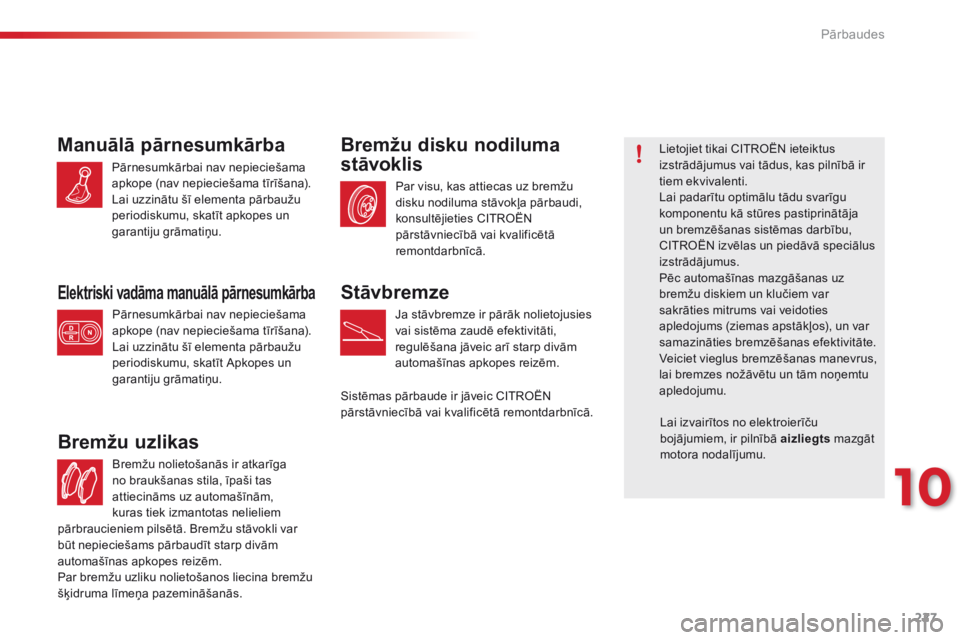

Bremžu nolietošanās ir atkarīga
no braukšanas stila, īpaši tas
attiecināms uz automašīnām,
kuras tiek izmantotas nelieliem
Bremžu uzlikas
Par visu, kas attiecas uz bremžu
disku nodiluma stāvokļa pārbaudi,
konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Bremžu disku nodiluma
stāvoklisLietojiet tikai CITROËN ieteiktus
izstrādājumus vai tādus, kas pilnībā ir
tiem ekvivalenti.
Lai padarītu optimālu tādu svarīgu
komponentu kā stūres pastiprinātāja
un bremzēšanas sistēmas darbību,
CITROËN izvēlas un piedāvā speciālus
izstrādājumus.
Pēc automašīnas mazgāšanas uz
bremžu diskiem un klučiem var
sakrāties mitrums vai veidoties
apledojums (ziemas apstākļos), un var
samazināties bremzēšanas efektivitāte.
Veiciet vieglus bremzēšanas manevrus,
lai bremzes nožāvētu un tām noņemtu
apledojumu.Manuālā pārnesumkārba
Pārnesumkārbai nav nepieciešama
apkope (nav nepieciešama tīrīšana).
Lai uzzinātu šī elementa pārbaužu
periodiskumu, skatīt apkopes un
garantiju grāmatiņu.
Elektriski vadāma manuālā pārnesumkārba
Pārnesumkārbai nav nepieciešama
apkope (nav nepieciešama tīrīšana).
Lai uzzinātu šī elementa pārbaužu
periodiskumu, skatīt Apkopes un
garantiju grāmatiņu.
Stāvbremze
Ja stāvbremze ir pārāk nolietojusies
vai sistēma zaudē efektivitāti,
regulēšana jāveic arī starp divām
automašīnas apkopes reizēm.
Sistēmas pārbaude ir jāveic CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā. Lai izvairītos no elektroierīču
bojājumiem, ir pilnībā aizliegts mazgāt
motora nodalījumu.
pārbraucieniem pilsētā. Bremžu stāvokli var
būt nepieciešams pārbaudīt starp divām
automašīnas apkopes reizēm.
Par bremžu uzliku nolietošanos liecina bremžu
šķidruma līmeņa pazemināšanās.
10
Pārbaudes

228
E3_lv_Chap11_caracteristiques_techniques_ed01-2014
MotoriV Ti 75 ZS VTi 82 ZS e-VTi 82 ZS e -T H P 110 ZS
Pārnesumkārbas Manuālā
(5 pārnesumi) Manuālā
(5 pārnesumi)
Elektriski vadāma manuālā (5 pārnesumi)Manuālā
(5 pārnesumi)
Tipi varianti versijas OHMUOHMZOHNZ
Pretpiesārņojums Euro 5Euro 5Euro 6Euro 6
Tilpums (cm
3) 1 1991 1991 199
Cilindra diametrs x gājiens (mm) 75 x 90,575 x 90,575 x 90,5
Maksimālā jauda - EEK standarts (kW)* 5560 81
Maksimālās jaudas režīms (apgr./min) 5 7505 7506 250
Maks. griezes moments - EEK standarts (Nm) 11 6118205
Maks. griezes režīms (apgr./min) 2 7502 7501 750
Degviela Svinu nesaturošaSvinu nesaturošaSvinu nesaturoša
Katalizators jājājā
Motoreļ ļas tilpums ar filtra patronas maiņu
(litros) 3,25
3,253,50
* Maksimālā jauda atbilst motors testēšanas stenda vērtībai saskaņā ar Eiropas regulas noteikumiem (direktīva 1999/99/EK).
Benzīna motori un pārnesumkārbas
Tehniskie parametri
