KontrolkaStavPříčina Akce/Doporučení
Aditivum
[AdBlue]AdBlue
®
(Diesel Blue HDi) svítí trvale po
zapnutí zapalování,
doprovázená
zvukovým signálem a
hlášením oznamujícím
vzdálenost, kterou je
ještě možno ujet. Dojezd je mezi 600
a 2 400 km
včetně. Rychle doplňte aditivum AdBlue
®: obraťte se na servis
sítě CITROËN nebo na jiný odborný servis, nebo
tento úkon proveďte sami postupem podle příslušné
kapitoly.
+ bliká společně s
kontrolkou SERVICE,
doprovázená
zvukovým signálem a
hlášením oznamujícím
vzdálenost, kterou je
ještě možno ujet.Dojezd je mezi 0

a 600

km včetně. Bezpodmínečně doplňte aditivum AdBlue
®, abyste
předešli zastavení vozu : obraťte se na servis sítě
CITROËN nebo na jiný odborný servis, nebo tento
úkon proveďte sami postupem podle příslušné
kapitoly.
bliká společně s
kontrolkou SERVICE,
doprovázená
zvukovým signálem a
hlášením oznamujícím
zákaz startování. Nádržka aditiva AdBlue
® je prázdná:
legislativou předepsané zařízení
proti startování zabrání nastartování
motoru. Abyste mohli nastartovat motor, je třeba
bezpodmínečně
doplnit aditivum AdBlue®: obraťte se
na servis sítě CITROËN nebo na jiný atelier qualifié,
nebo proveďte tento úkon sami postupem podle
příslušné kapitoly.
Je nezbytné doplnit do nádržky minimálně 3,8
litru
aditiva AdBlue
®.
Provozn

166
E3_cs_Chap09_info_pratiques_ed01-2014

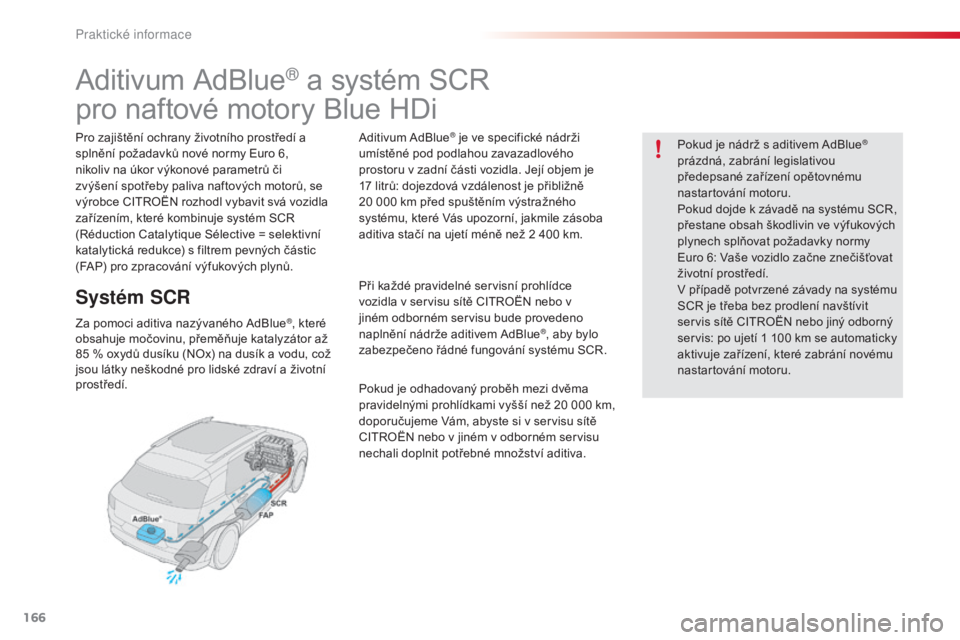

Aditivum AdBlue® a systém SCR
pro naftové motory Blue HDi
Pro zajištění ochrany životního prostředí a
splnění požadavků nové normy Euro 6,
nikoliv na úkor výkonové parametrů či
zvýšení spotřeby paliva naftových motorů, se
výrobce CITROËN rozhodl vybavit svá vozidla
zařízením, které kombinuje systém SCR
(Réduction Catalytique Sélective = selektivní
katalytická redukce) s filtrem pevných částic
(FAP) pro zpracování výfukových plynů.
Systém SCR
Za pomoci aditiva nazývaného AdBlue®, které
obsahuje močovinu, přeměňuje katalyzátor až
85

% oxydů dusíku (NOx) na dusík a vodu, což
jsou látky neškodné pro lidské zdraví a životní
prostředí. Pokud je nádrž s aditivem AdBlue
®
prázdná, zabrání legislativou
předepsané zařízení opětovnému
nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro 6: Vaše vozidlo začne znečišťovat
životní prostředí.
V případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit
servis sítě CITROËN nebo jiný odborný
servis: po ujetí 1

100

km se automaticky
aktivuje zařízení, které zabrání novému
nastartování motoru.
Aditivum AdBlue® je ve specifické nádrži
umístěné pod podlahou zavazadlového
prostoru v zadní části vozidla. Její objem je
17

litrů: dojezdová vzdálenost je přibližně
20

000 km před spuštěním výstražného
systému, které Vás upozorní, jakmile zásoba
aditiva stačí na ujetí méně než 2
400 km.
Při každé pravidelné servisní prohlídce
vozidla v servisu sítě CITROËN nebo v
jiném odborném servisu bude provedeno
naplnění nádrže aditivem AdBlue
®, aby bylo
zabezpečeno řádné fungování systému SCR.
Pokud je odhadovaný proběh mezi dvěma
pravidelnými prohlídkami vyšší než 20
000 km,
doporučujeme Vám, abyste si v servisu sítě
CITROËN nebo v jiném v odborném servisu
nechali doplnit potřebné množství aditiva.
Praktick

167
E3_cs_Chap09_info_pratiques_ed01-2014

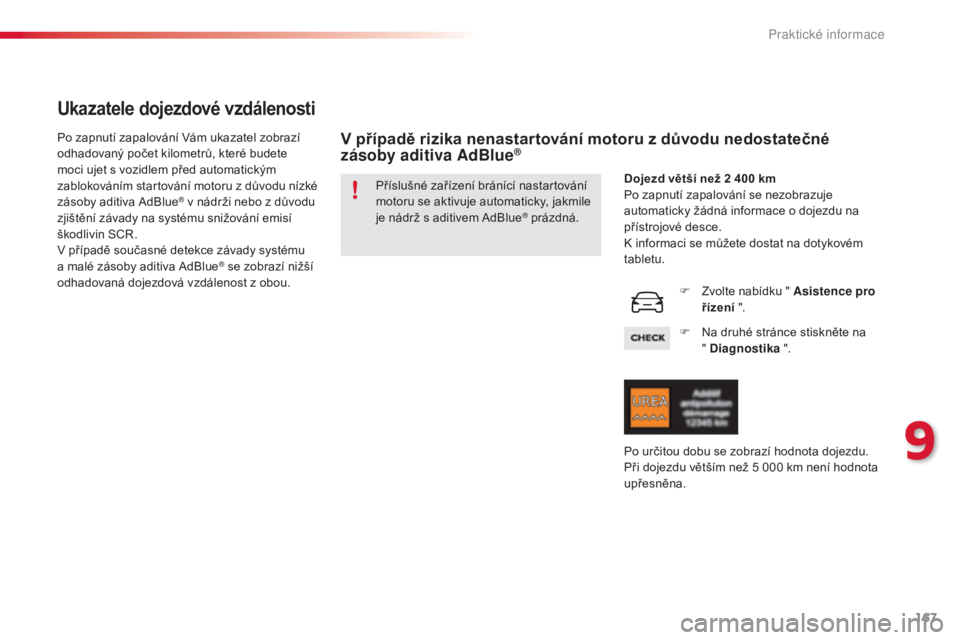

Ukazatele dojezdové vzdálenosti
Po zapnutí zapalování Vám ukazatel zobrazí
odhadovaný počet kilometrů, které budete
moci ujet s vozidlem před automatickým
zablokováním startování motoru z důvodu nízké
zásoby aditiva AdBlue
® v nádrži nebo z důvodu
zjištění závady na systému snižování emisí
škodlivin SCR.
V případě současné detekce závady systému
a malé zásoby aditiva AdBlue
® se zobrazí nižší
odhadovaná dojezdová vzdálenost z obou. Dojezd větší než 2
400 km
Po zapnutí zapalování se nezobrazuje
automaticky žádná informace o dojezdu na
přístrojové desce.
K informaci se můžete dostat na dotykovém
tabletu.
Příslušné zařízení bránící nastartování
motoru se aktivuje automaticky, jakmile
je nádrž s aditivem AdBlue
® prázdná.
V případě rizika nenastartování motoru z důvodu nedostatečné
zásoby aditiva AdBlue®
F Zvolte nabídku " Asistence pro
řízení ".
F

N
a druhé stránce stiskněte na
" Diagnostika ".
Po určitou dobu se zobrazí hodnota dojezdu.
Při dojezdu větším než 5
000 km není hodnota
upřesněna.
9
Praktick

168
E3_cs_Chap09_info_pratiques_ed01-2014

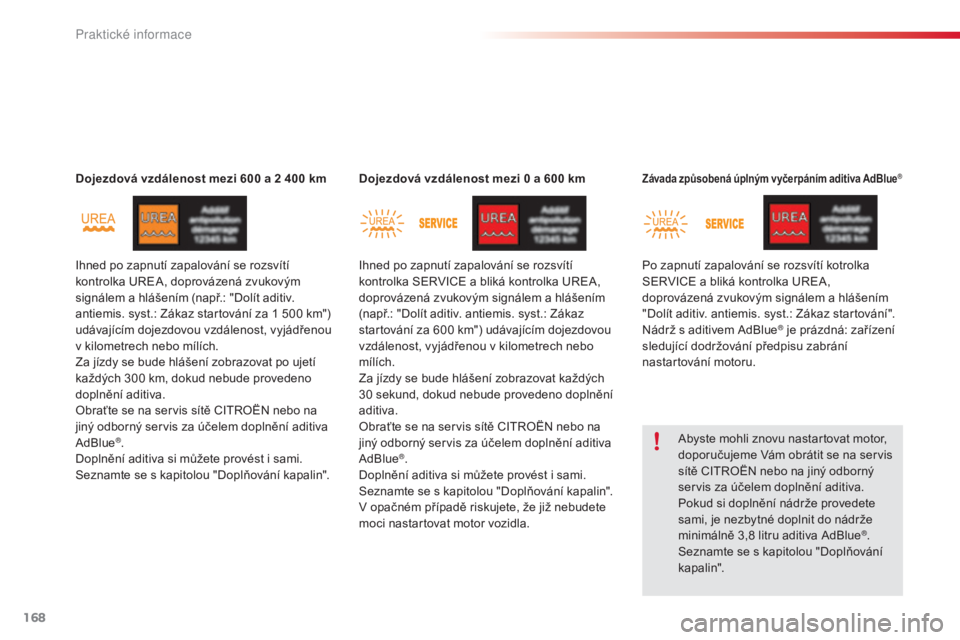

Dojezdová vzdálenost mezi 600 a 2 400 km Dojezdová vzdálenost mezi 0 a 600 kmZávada způsobená úplným vyčerpáním aditiva AdBlue®
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na servis
sítě CITROËN nebo na jiný odborný
servis za účelem doplnění aditiva.
Pokud si doplnění nádrže provedete
sami, je nezbytné doplnit do nádrže
minimálně 3,8
litru aditiva AdBlue
®.
Seznamte se s kapitolou "Doplňování
kapalin".
Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a hlášením (např.: "Dolít aditiv.
antiemis. syst.: Zákaz startování za 1

500

km")
udávajícím dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300

km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
Seznamte se s kapitolou "Doplňování kapalin". Ihned po zapnutí zapalování se rozsvítí
kontrolka SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
(např.: "Dolít aditiv. antiemis. syst.: Zákaz
startování za 600
km") udávajícím dojezdovou
vzdálenost, vyjádřenou v kilometrech nebo
mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud nebude provedeno doplnění
aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue®.
Doplnění aditiva si můžete provést i sami.
Seznamte se s kapitolou "Doplňování kapalin".
V opačném případě riskujete, že již nebudete
moci nastartovat motor vozidla. Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
"Dolít aditiv. antiemis. syst.: Zákaz startování".
Nádrž s aditivem AdBlue
® je prázdná: zařízení
sledující dodržování předpisu zabrání
nastartování motoru.
Praktick

170
E3_cs_Chap09_info_pratiques_ed01-2014
Zakázané nastartování
Abyste mohli motor vozidla znovu nastartovat,
je třeba se obrátit na servis sítě CITROËN
nebo na jiný odborný servis.Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.

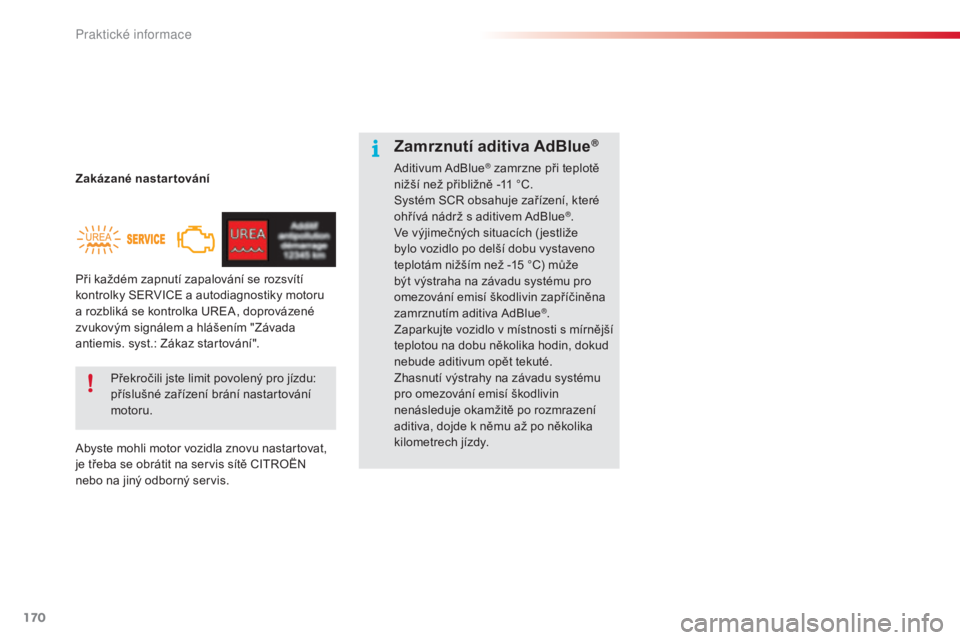

Zamrznutí aditiva AdBlue®
Aditivum AdBlue® zamrzne při teplotě
nižší než přibližně -11 °C.
Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue
®.
Ve výjimečných situacích ( jestliže
bylo vozidlo po delší dobu vystaveno
teplotám nižším než -15

°C) může
být výstraha na závadu systému pro
omezování emisí škodlivin zapříčiněna
zamrznutím aditiva AdBlue
®.
Zaparkujte vozidlo v místnosti s mírnější
teplotou na dobu několika hodin, dokud
nebude aditivum opět tekuté.
Zhasnutí výstrahy na závadu systému
pro omezování emisí škodlivin
nenásleduje okamžitě po rozmrazení
aditiva, dojde k němu až po několika
kilometrech jízdy.
Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA, doprovázené
zvukovým signálem a hlášením "Závada
antiemis. syst.: Zákaz startování".
Praktické informace

171
E3_cs_Chap09_info_pratiques_ed01-2014

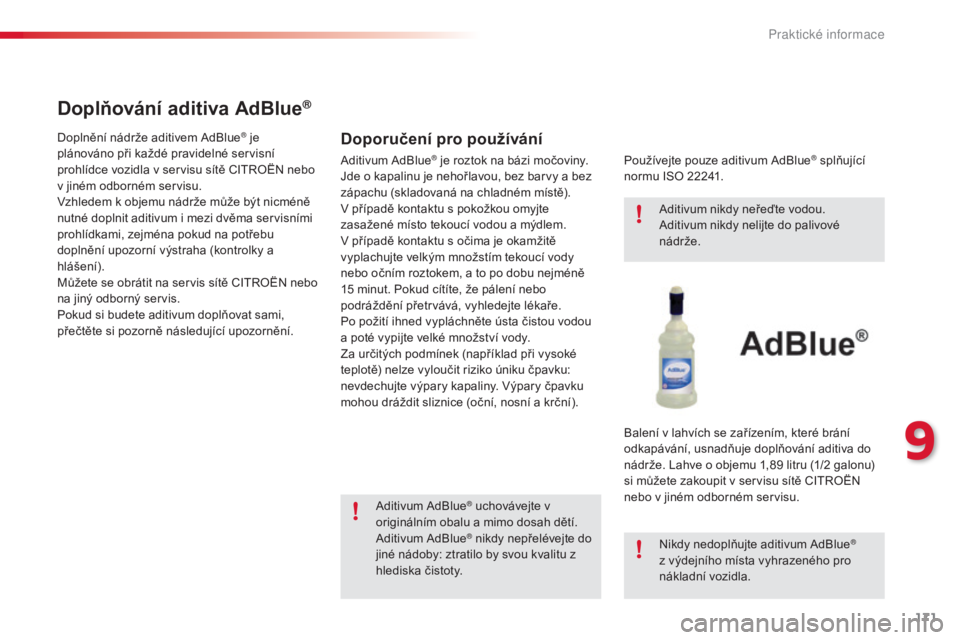

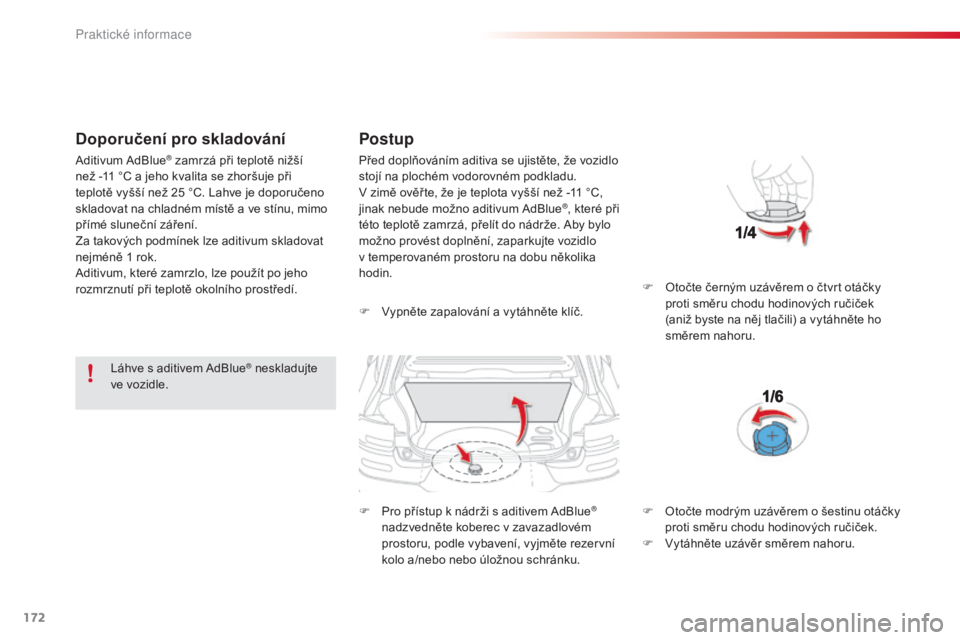

Doplňování aditiva AdBlue®
Doporučení pro používáníDoplnění nádrže aditivem AdBlue® je
plánováno při každé pravidelné servisní
prohlídce vozidla v servisu sítě CITROËN nebo
v jiném odborném servisu.
Vzhledem k objemu nádrže může být nicméně
nutné doplnit aditivum i mezi dvěma servisními
prohlídkami, zejména pokud na potřebu
doplnění upozorní výstraha (kontrolky a
hlášení).
Můžete se obrátit na servis sítě CITROËN nebo
na jiný odborný servis.
Pokud si budete aditivum doplňovat sami,
přečtěte si pozorně následující upozornění.
Aditivum AdBlue
® uchovávejte v
originálním obalu a mimo dosah dětí.
Aditivum AdBlue
® nikdy nepřelévejte do
jiné nádoby: ztratilo by svou kvalitu z
hlediska čistoty. Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.
Nikdy nedoplňujte aditivum AdBlue®
z výdejního místa vyhrazeného pro
nákladní vozidla.
Používejte pouze aditivum AdBlue
® splňující
normu ISO 22241.
Balení v lahvích se zařízením, které brání
odkapávání, usnadňuje doplňování aditiva do
nádrže. Lahve o objemu 1,89

litru (1/2 galonu)
si můžete zakoupit v servisu sítě CITROËN
nebo v jiném odborném servisu.
Aditivum AdBlue® je roztok na bázi močoviny.
Jde o kapalinu je nehořlavou, bez barvy a bez
zápachu (skladovaná na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15

minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).
9
Praktické informace

172
E3_cs_Chap09_info_pratiques_ed01-2014
Doporučení pro skladování
Láhve s aditivem AdBlue® neskladujte
ve vozidle.
Postup
F Vypněte zapalování a vytáhněte klíč.
F

P
ro přístup k nádrži s aditivem AdBlue
®
nadzvedněte koberec v zavazadlovém
prostoru, podle vybavení, vyjměte rezervní
kolo a/nebo nebo úložnou schránku. F

O
točte černým uzávěrem o čtvrt otáčky
proti směru chodu hodinových ručiček
(aniž byste na něj tlačili) a vytáhněte ho
směrem nahoru.
Aditivum AdBlue
® zamrzá při teplotě nižší
než -11

°C a jeho kvalita se zhoršuje při
teplotě vyšší než 25
°C. Lahve je doporučeno
skladovat na chladném místě a ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze aditivum skladovat
nejméně 1

rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí. Před doplňováním aditiva se ujistěte, že vozidlo
stojí na plochém vodorovném podkladu.
V zimě ověř te, že je teplota vyšší než -11
°C,
jinak nebude možno aditivum AdBlue
®, které při
této teplotě zamrzá, přelít do nádrže. Aby bylo
možno provést doplnění, zaparkujte vozidlo
v temperovaném prostoru na dobu několika
hodin.
F

O
točte modrým uzávěrem o šestinu otáčky
proti směru chodu hodinových ručiček.
F

V
ytáhněte uzávěr směrem nahoru.
Praktick

173
E3_cs_Chap09_info_pratiques_ed01-2014
F Připravte si láhev s aditivem AdBlue®.
Nejprve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádrže
aditiva AdBlue
® Vašeho vozidla pozorně
přečtěte pokyny k použití uvedené na
etiketě.
Důležité: pokud se nádrž s aditivem
AdBlue
® zcela vyprázdnila – což je
potvrzeno výstražným hlášením a
nemožností nastartovat motor – je třeba
doplnit minimálně 3,8
litru aditiva, (tj.
dvě láhve o objemu 1,89
litru). V případě vystříknutí aditiva místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud aditivum vytvořilo krystaly,
odstraňte je houbou a teplou vodou.
POZOR:
V případě doplnění
po úplném vyčerpání aditiva
signalizovaném hlášením "Dolít aditiv.
antiemis. syst.: Zákaz startování" je
nezbytné vyčkat alespoň 5 minut před
opětovným zapnutím zapalování,
aniž by byly otevřeny dveře řidiče,
uzamčeno vozidlo nebo vložen klíč
do zapalování .
Zapněte zapalování, vyčkejte přibližně
10 sekund a poté nastartujte motor.
Láhve od aditiva AdBlue
® nevyhazujte
do běžného domácího odpadu. Použijte
kontejner vyhrazený k tomuto účelu
nebo láhve zanechte ve Vašem servisu.
F

V p

řípadě, že po odložení láhve stékají
kapky, osušte okraj ústí nádrže vlhkým
hadříkem.
F

U

místěte modrý uzávěr zpět na hrdlo
nádrže a otočte jím o šestinu otáčky ve
směru chodu hodinových ručiček, a to až
na doraz.
F
U
místěte zpět černý uzávěr a otočte jím o
čtvrt otáčky ve směru chodu hodinových
ručiček (aniž byste na něj tlačili). Ověř te,
že se kontrolní značka na uzávěru nachází
přímo proti kontrolní značce na držáku.
F

P

odle vybavení, dejte na své místo
rezervní kolo a/nebo úložnou schránku na
dno zavazadlového prostoru.
F

D

ejte zpět koberec zavazadlového prostoru
a zavřete jeho dveře.
9
Praktick

202
E3_cs_Chap09_info_pratiques_ed01-2014

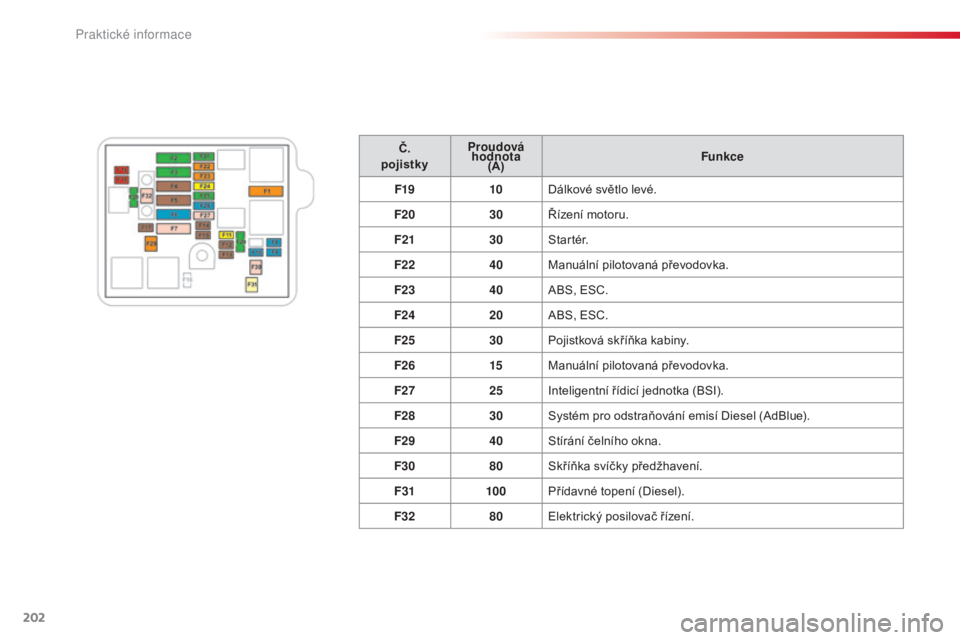

Č.
pojistky Proudová
hodnota (A) Funkce
F19 10Dálkové světlo levé.
F20 30Řízení motoru.
F21 30S t a r t é r.
F22 40Manuální pilotovaná převodovka.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Pojistková skříňka kabiny.
F26 15Manuální pilotovaná převodovka.
F27 25Inteligentní řídicí jednotka (BSI).
F28 30Systém pro odstraňování emisí Diesel (AdBlue).
F29 40Stírání čelního okna.
F30 80Skříňka svíčky předžhavení.
F31 100Přídavné topení (Diesel).
F32 80Elektrický posilovač řízení.
Praktické informace
