CITROEN C4 CACTUS 2014 Omistajan Käsikirjat (in Finnish)

219
E3_fi_Chap10_verifications_ed01-2014
TOTAL & CITROËN
Yhteistyössä suoritustehon
ja ympäristön
huomioonottamiseksi
Innovaatio suoritustehon tukena
Jo yli 40 vuoden ajan TOTALin tutkimus- ja
k ehitystyöryhmät ovat kehittäneet CITROËNille
voiteluaineita, jotka täyttävät CITROËNin sekä
kilpa- että henkilöautojen viimeisimpien teknisten
innovaatioiden vaatimukset.
Tämä kaikki takaa autosi moottorin parhaan
suoritustehon.
Moottorin paras suojaus
Kun CITROËN-autosi huollot tehdään
TOTAL-voiteluaineita käyttäen, pidentää
se autosi käyttöikää ja parantaa
moottorin suoritustehoa ympäristöä
kunnioittaen.
suositus
10
Tarkistukset

220
E3_fi_Chap10_verifications_ed01-2014

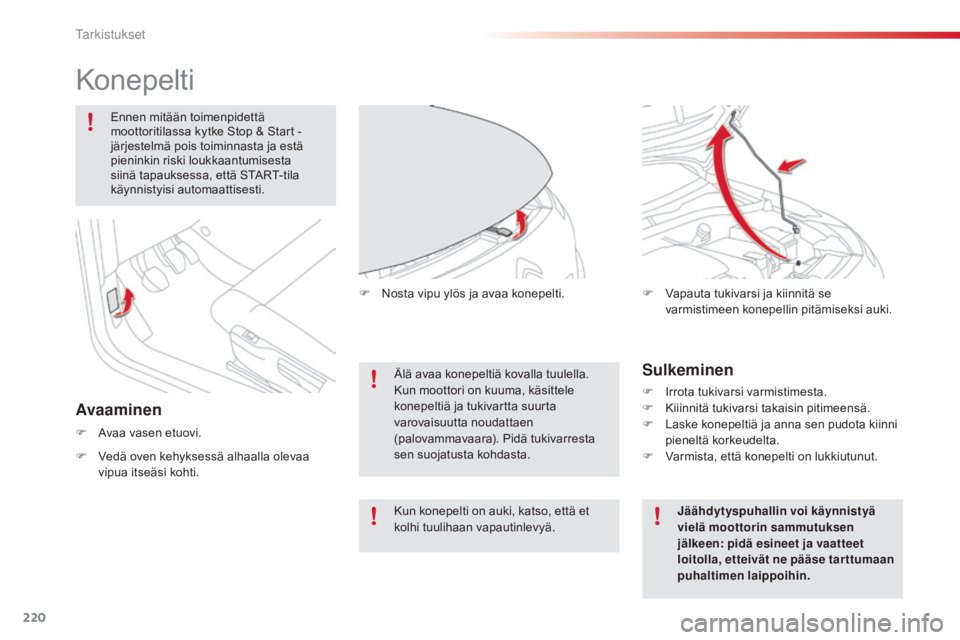

Konepelti
F Avaa vasen etuovi.Älä avaa konepeltiä kovalla tuulella.
Kun moottori on kuuma, käsittele
konepeltiä ja tukivartta suurta
varovaisuutta noudattaen
(palovammavaara). Pidä tukivarresta
sen suojatusta kohdasta.
F

N
osta vipu ylös ja avaa konepelti.
F
V
apauta tukivarsi ja kiinnitä se
varmistimeen konepellin pitämiseksi auki.
Avaaminen
F Vedä oven kehyksessä alhaalla olevaa vipua itseäsi kohti.Ennen mitään toimenpidettä
moottoritilassa kytke Stop & Start -
järjestelmä pois toiminnasta ja estä
pieninkin riski loukkaantumisesta
siinä tapauksessa, että START-tila
käynnistyisi automaattisesti.
Jäähdytyspuhallin voi käynnistyä
vielä moottorin sammutuksen
jälkeen: pidä esineet ja vaatteet
loitolla, etteivät ne pääse tarttumaan
puhaltimen laippoihin.
Sulkeminen
F Irrota tukivarsi varmistimesta.
F K iiinnitä tukivarsi takaisin pitimeensä.
F

L
aske konepeltiä ja anna sen pudota kiinni
pieneltä korkeudelta.
F

V
armista, että konepelti on lukkiutunut.
Kun konepelti on auki, katso, että et
kolhi tuulihaan vapautinlevyä.
Tarkistukset

221
E3_fi_Chap10_verifications_ed01-2014

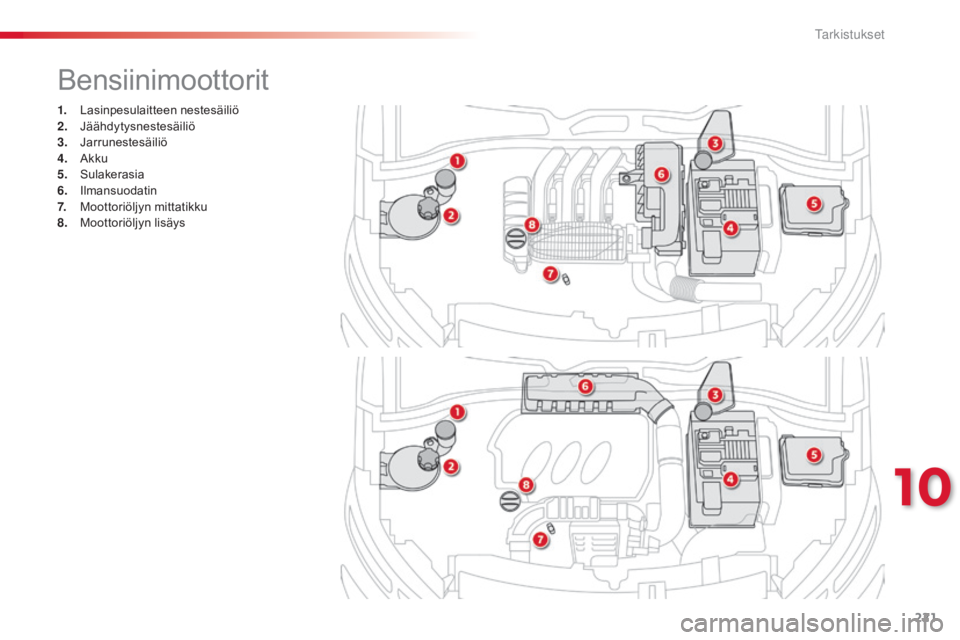

1. Lasinpesulaitteen nestesäiliö
2. Jäähdytysnestesäiliö
3.
J

arrunestesäiliö
4.
A

kku
5.
S

ulakerasia
6.
I

lmansuodatin
7.
M

oottoriöljyn mittatikku
8.
M

oottoriöljyn lisäys
Bensiinimoottorit
10
Tarkistukset

222
E3_fi_Chap10_verifications_ed01-2014

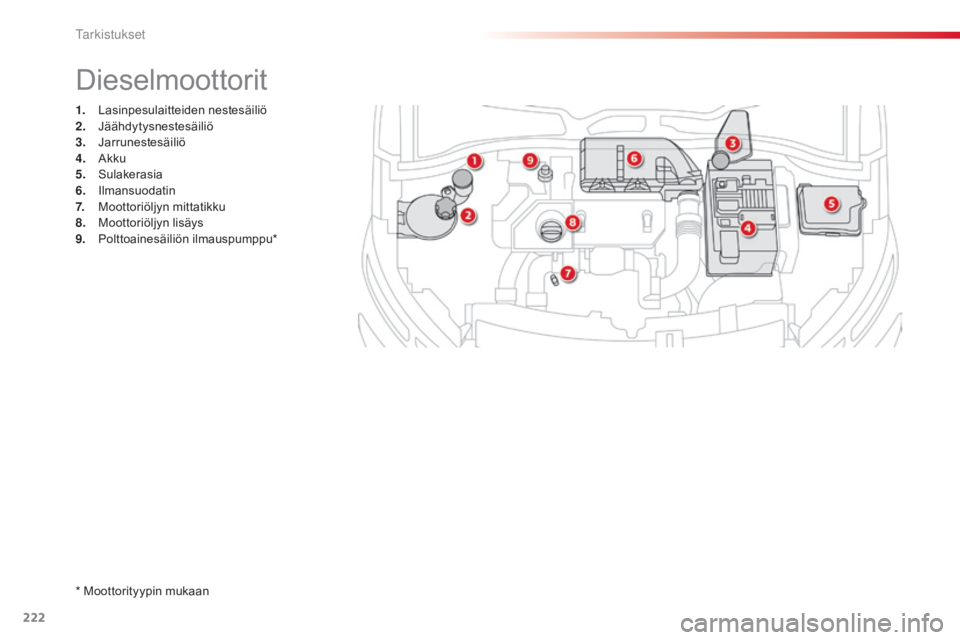

1. Lasinpesulaitteiden nestesäiliö
2. Jäähdytysnestesäiliö
3.
J

arrunestesäiliö
4.
A

kku
5.
S

ulakerasia
6.
I

lmansuodatin
7.
M

oottoriöljyn mittatikku
8.
M

oottoriöljyn lisäys
9.
P

olttoainesäiliön ilmauspumppu*
Dieselmoottorit
* Moottorityypin mukaan
Tarkistukset

223
E3_fi_Chap10_verifications_ed01-2014

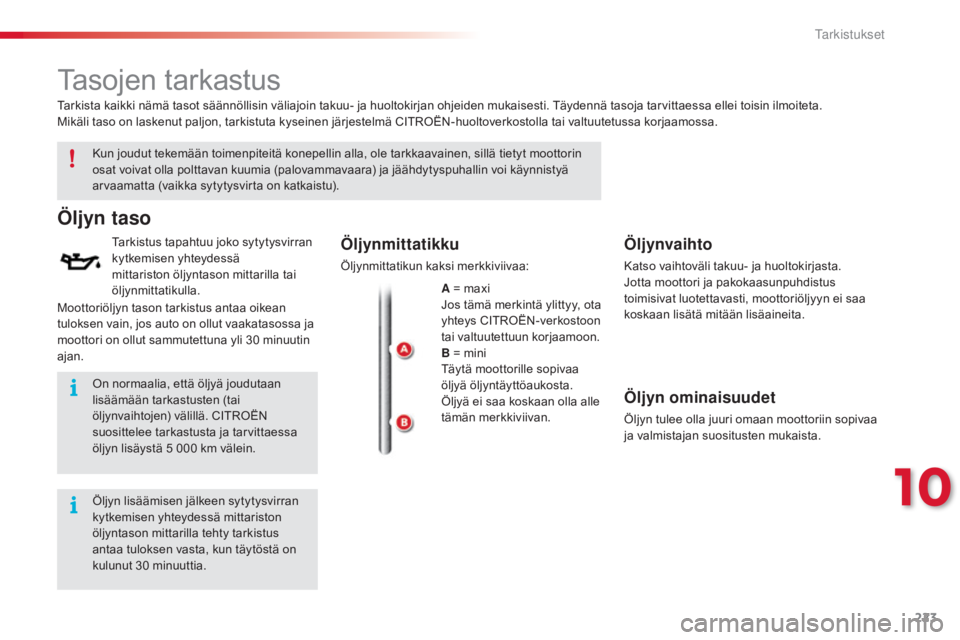

Tasojen tarkastus
Kun joudut tekemään toimenpiteitä konepellin alla, ole tarkkaavainen, sillä tietyt moottorin
osat voivat olla polttavan kuumia (palovammavaara) ja jäähdytyspuhallin voi käynnistyä
arvaamatta (vaikka sytytysvirta on katkaistu).
Öljyn taso
Tarkistus tapahtuu joko sytytysvirran
kytkemisen yhteydessä
mittariston öljyntason mittarilla tai
öljynmittatikulla.Öljynvaihto
Katso vaihtoväli takuu- ja huoltokirjasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottoriöljyyn ei saa
koskaan lisätä mitään lisäaineita.
Öljyn ominaisuudet
Öljyn tulee olla juuri omaan moottoriin sopivaa
ja valmistajan suositusten mukaista.
Tarkista kaikki nämä tasot säännöllisin väliajoin takuu- ja huoltokirjan ohjeiden mukaisesti. Täydennä tasoja tarvittaessa ellei toisin ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta kyseinen järjestelmä CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Öljynmittatikku
Öljynmittatikun kaksi merkkiviivaa:
A = maxi
Jos tämä merkintä ylittyy, ota
yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
B = mini
Täytä moottorille sopivaa
öljyä öljyntäyttöaukosta.
Öljyä ei saa koskaan olla alle
tämän merkkiviivan.
Moottoriöljyn tason tarkistus antaa oikean
tuloksen vain, jos auto on ollut vaakatasossa ja
moottori on ollut sammutettuna yli 30

minuutin
ajan.
On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai
öljynvaihtojen) välillä. CITROËN
suosittelee tarkastusta ja tarvittaessa
öljyn lisäystä 5

000

km välein.
Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla tehty tarkistus
antaa tuloksen vasta, kun täytöstä on
kulunut 30
m

inuuttia.
10
Tarkistukset

224
E3_fi_Chap10_verifications_ed01-2014

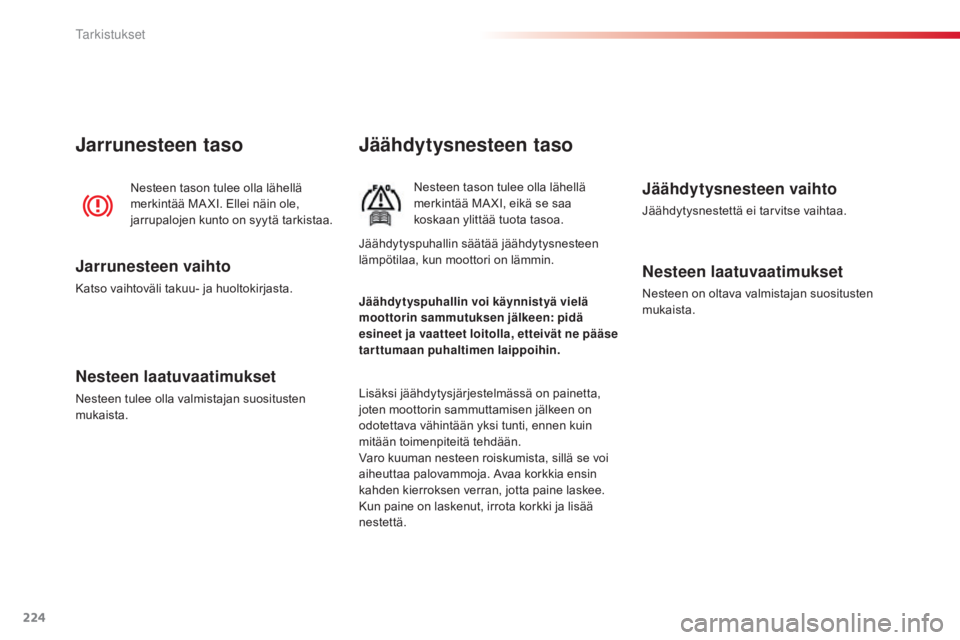

Jäähdytysnesteen taso
Nesteen tason tulee olla lähellä
merkintää MA XI, eikä se saa
koskaan ylittää tuota tasoa.
Lisäksi jäähdytysjärjestelmässä on painetta,
joten moottorin sammuttamisen jälkeen on
odotettava vähintään yksi tunti, ennen kuin
mitään toimenpiteitä tehdään.
Varo kuuman nesteen roiskumista, sillä se voi
aiheuttaa palovammoja. Avaa korkkia ensin
kahden kierroksen verran, jotta paine laskee.
Kun paine on laskenut, irrota korkki ja lisää
nestettä.Jäähdytysnesteen vaihto
Jäähdytysnestettä ei tarvitse vaihtaa.
Nesteen tason tulee olla lähellä
merkintää MA XI. Ellei näin ole,
jarrupalojen kunto on syytä tarkistaa.
Jarrunesteen taso
Jarrunesteen vaihto
Katso vaihtoväli takuu- ja huoltokirjasta.
Nesteen laatuvaatimukset
Nesteen tulee olla valmistajan suositusten
mukaista. Jäähdytyspuhallin voi käynnistyä vielä
moottorin sammutuksen jälkeen: pidä
esineet ja vaatteet loitolla, etteivät ne pääse
tarttumaan puhaltimen laippoihin. Jäähdytyspuhallin säätää jäähdytysnesteen
lämpötilaa, kun moottori on lämmin.
Nesteen laatuvaatimukset
Nesteen on oltava valmistajan suositusten
mukaista.
Tarkistukset

225
E3_fi_Chap10_verifications_ed01-2014
Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on
haitallisia terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin
tai maahan.
Vie jäteöljy säiliöihin, jotka on varattu
tätä tarkoitusta varten CITROËN-
verkoston toimipisteissä tai valtuutetulla
korjaamolla.
Käytetyt nesteet ja öljyt
Lisäaineen täyttö
Lisäaineen täyttö tulee ehdottomasti teettää
pikaisesti CITROËN-verkostolla tai valtuutetulla
korjaamolla.
Dieselin lisäaineen taso
(dieselmoottori, jossa on
hiukkassuodatin)
Lisäainesäiliön vähimmäistaso
osoitetaan kiinteästi palavalla
merkkivalolla, merkkiäänellä ja
näyttöön tulee hiukkassuodattimen
lisäaineen alhaista tasoa osoittava
viesti.
Nesteen laatuvaatimukset
Jotta neste puhdistaisi mahdollisimman hyvin
eikä jäätyisi, säiliöön ei saa laittaa vettä.
Talvella suosittelemme käytettäväksi etanoli-
tai metanolipohjaista pesunestettä.
Tuulilasin pesunestetaso
Lisää pesunestettä, kun se on
tarpeen.
10
Tarkistukset

226
E3_fi_Chap10_verifications_ed01-2014

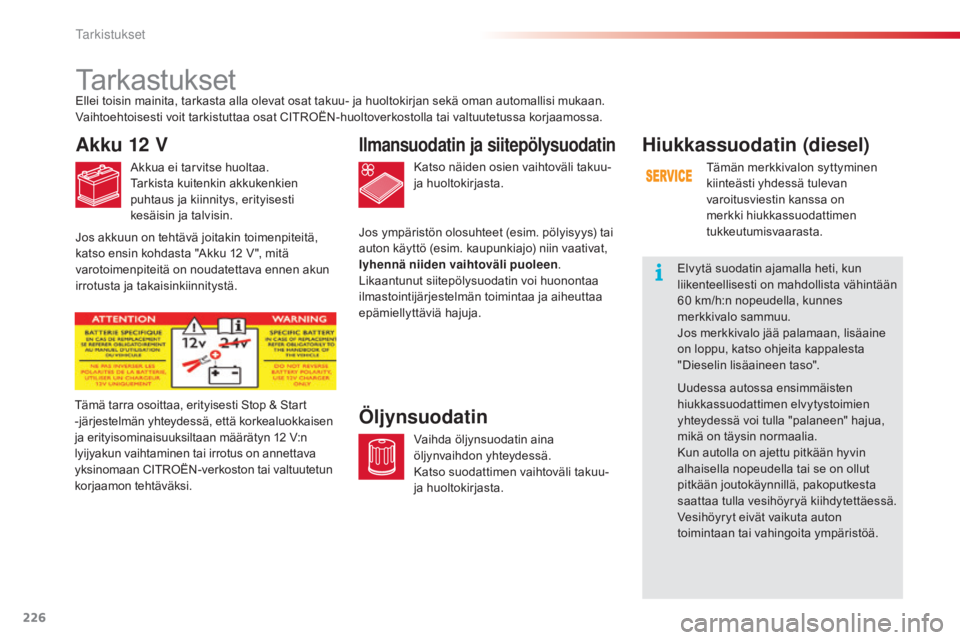

Tarkastukset
Akku 12 V
Akkua ei tarvitse huoltaa.
Tarkista kuitenkin akkukenkien
puhtaus ja kiinnitys, erityisesti
kesäisin ja talvisin.Katso näiden osien vaihtoväli takuu-
ja huoltokirjasta.
Ilmansuodatin ja siitepölysuodatin
Vaihda öljynsuodatin aina
öljynvaihdon yhteydessä.
Katso suodattimen vaihtoväli takuu-
ja huoltokirjasta.
ÖljynsuodatinTämä tarra osoittaa, erityisesti Stop & Start
-järjestelmän yhteydessä, että korkealuokkaisen
ja erityisominaisuuksiltaan määrätyn 12
V:n
lyijyakun vaihtaminen tai irrotus on annettava
yksinomaan CITROËN-verkoston tai valtuutetun
korjaamon tehtäväksi. Ellei toisin mainita, tarkasta alla olevat osat takuu- ja huoltokirjan sekä oman automallisi mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Jos ympäristön olosuhteet (esim. pölyisyys) tai
auton käyttö (esim. kaupunkiajo) niin vaativat,
lyhennä niiden vaihtoväli puoleen.
Likaantunut siitepölysuodatin voi huonontaa
ilmastointijärjestelmän toimintaa ja aiheuttaa
epämiellyttäviä hajuja.
Hiukkassuodatin (diesel)
Tämän merkkivalon syttyminen
kiinteästi yhdessä tulevan
varoitusviestin kanssa on
merkki hiukkassuodattimen
tukkeutumisvaarasta.
Elvytä suodatin ajamalla heti, kun
liikenteellisesti on mahdollista vähintään
60

km/h:n nopeudella, kunnes
merkkivalo sammuu.
Jos merkkivalo jää palamaan, lisäaine
on loppu, katso ohjeita kappalesta
"Dieselin lisäaineen taso".
Uudessa autossa ensimmäisten
hiukkassuodattimen elvytystoimien
yhteydessä voi tulla "palaneen" hajua,
mikä on täysin normaalia.
Kun autolla on ajettu pitkään hyvin
alhaisella nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta
saattaa tulla vesihöyryä kiihdytettäessä.
Vesihöyryt eivät vaikuta auton
toimintaan tai vahingoita ympäristöä.
Jos akkuun on tehtävä joitakin toimenpiteitä,
katso ensin kohdasta "Akku 12

V ", mitä
varotoimenpiteitä on noudatettava ennen akun
irrotusta ja takaisinkiinnitystä.
Tarkistukset

227
E3_fi_Chap10_verifications_ed01-2014

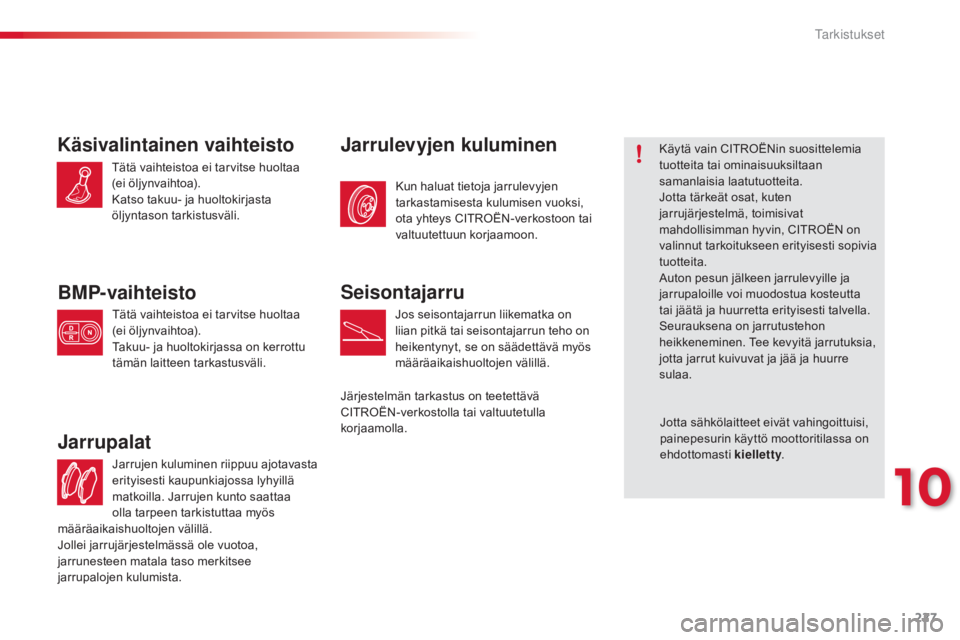

Jarrujen kuluminen riippuu ajotavasta
erityisesti kaupunkiajossa lyhyillä
matkoilla. Jarrujen kunto saattaa
olla tarpeen tarkistuttaa myös
Jarrupalat
Kun haluat tietoja jarrulevyjen
tarkastamisesta kulumisen vuoksi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Jarrulevyjen kuluminenKäytä vain CITROËNin suosittelemia
tuotteita tai ominaisuuksiltaan
samanlaisia laatutuotteita.
Jotta tärkeät osat, kuten
jarrujärjestelmä, toimisivat
mahdollisimman hyvin, CITROËN on
valinnut tarkoitukseen erityisesti sopivia
tuotteita.
Auton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella.
Seurauksena on jarrutustehon
heikkeneminen. Tee kevyitä jarrutuksia,
jotta jarrut kuivuvat ja jää ja huurre
sulaa.Käsivalintainen vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa
(ei öljynvaihtoa).
Katso takuu- ja huoltokirjasta
öljyntason tarkistusväli.
BMP-vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa
(ei öljynvaihtoa).
Takuu- ja huoltokirjassa on kerrottu
tämän laitteen tarkastusväli.
Seisontajarru
Jos seisontajarrun liikematka on
liian pitkä tai seisontajarrun teho on
heikentynyt, se on säädettävä myös
määräaikaishuoltojen välillä.
Järjestelmän tarkastus on teetettävä
CITROËN-verkostolla tai valtuutetulla
korjaamolla. Jotta sähkölaitteet eivät vahingoittuisi,
painepesurin käyttö moottoritilassa on
ehdottomasti
kielletty.
määräaikaishuoltojen välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
10
Tarkistukset

228
E3_fi_Chap11_caracteristiques_techniques_ed01-2014

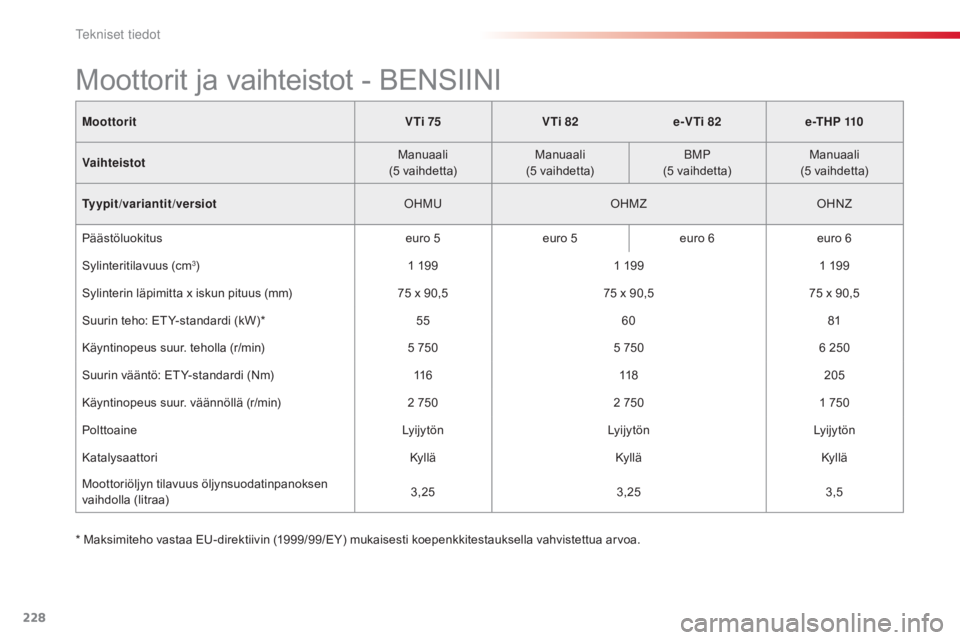

MoottoritV Ti 75VTi 82e-VTi 82 e -T H P 110
Vaihteistot Manuaali
(5
vaihdetta)Manuaali
(5
vaihdetta)BMP
(5
vaihdetta)Manuaali
(5
vaihdetta)
Tyypit/variantit/versiot OHMUOHMZOHNZ
Päästöluokitus euro 5euro 5euro 6euro 6
Sylinteritilavuus (cm
3) 1 1991 1991 199
Sylinterin läpimitta x iskun pituus (mm) 75
x 90,575
x 90,575
x 90,5
Suurin teho: ET Y-standardi (kW)* 5560 81
Käyntinopeus suur. teholla (r/min) 5
7505
7506
250
Suurin vääntö: ET Y-standardi (Nm) 11 6118205
Käyntinopeus suur. väännöllä (r/min) 2
7502
7501
750
Polttoaine Ly i j y tö nLy i j y tö nLy i j y tö n
Katalysaattori Ky lläKy lläKy llä
Moottoriöljyn tilavuus öljynsuodatinpanoksen
vaihdolla (litraa) 3,25
3,25 3,5
* Maksimiteho vastaa EU-direktiivin (1999/99/EY) mukaisesti koepenkkitestauksella vahvistettua arvoa.
Moottorit ja vaihteistot - BENSIINI
Tekniset tiedot
