CITROEN C4 CACTUS 2014 Omistajan Käsikirjat (in Finnish)

199
E3_fi_Chap09_info_pratiques_ed01-2014
Sulake
Nro Voimakkuus
(A) Toimilaite
F19 5Turvavyöt kiinnittämättä -merkkivalot
F20 5Tu r v a t y y n y t
F21 5Mittaristo
F22 30Lukot
F23 5Kattovalo, lukuvalot
F26 15Äänimerkki
F27 15Lasinpesin edessä ja takana
F28 5Ohjauslukko (Neiman)
F30 15Takalasinpyyhin
9
Käytännön tietoja

200
E3_fi_Chap09_info_pratiques_ed01-2014

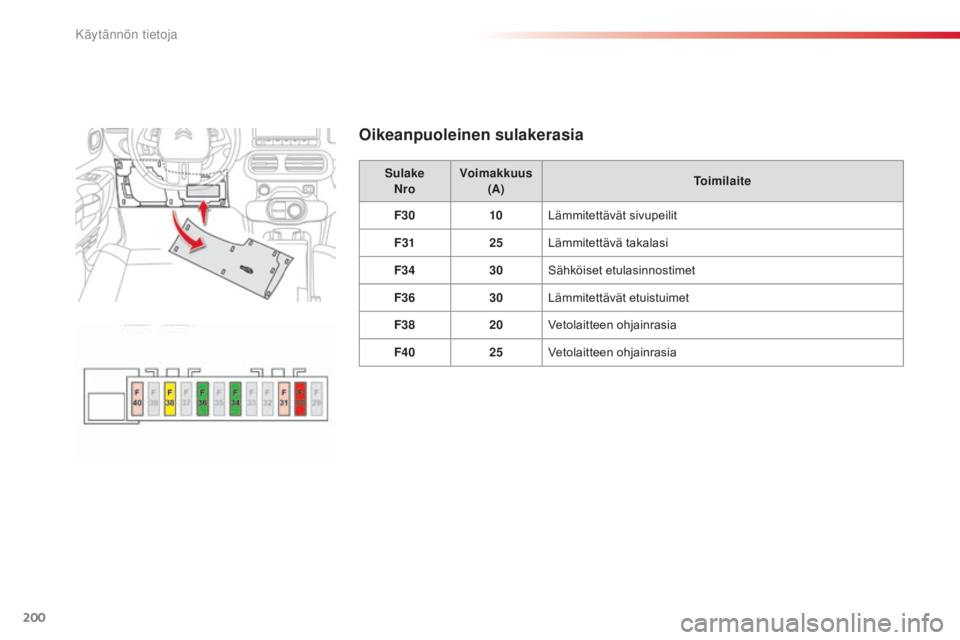

Oikeanpuoleinen sulakerasia
SulakeNro Voimakkuus
(A) Toimilaite
F30 10Lämmitettävät sivupeilit
F31 25Lämmitettävä takalasi
F34 30Sähköiset etulasinnostimet
F36 30Lämmitettävät etuistuimet
F38 20Vetolaitteen ohjainrasia
F40 25Vetolaitteen ohjainrasia
Käytännön tietoja

201
E3_fi_Chap09_info_pratiques_ed01-2014
Moottoritilan sulakkeet
Sulakkeiden esille ottaminen
F Irrota kansi.
F V aihda sulake (katso ao. kohtaa).
F

K
un sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy tiiviinä. Sulake

Nro Voimakkuus
(A) Toimilaite
F1 40Ilmastointilaite
F2 30 / 40
Stop & start
F3 30Matkustamon sulakerasia
F4 70Matkustamon sulakerasia
F5 70BSI-rasia
F6 60Moottoripuhallinryhmä
F7 80BSI-rasia
F8 15Moottorin kontrolli, bensiinipumppu
F9 15Moottorin kontrolli
F10 15Moottorin kontrolli
F11 20Moottorin kontrolli
F12 5Moottoripuhallinryhmä
F13 5BSI-rasia
F14 5
Akun latauksen ohjainrasia (moottori, jossa ei ole stop & start -järjestelmää)
F15 5Stop & start
F17 5BSI-rasia
F18 10Oikea kaukovalo
Sulakerasia on moottoritilassa akun lähellä.
9
Käytännön tietoja

202
E3_fi_Chap09_info_pratiques_ed01-2014
Sulake
Nro Voimakkuus
(A) Toimilaite
F19 10Vasen kaukovalo
F20 30Moottorin kontrolli
F21 30Käynnistin
F22 40BMP-vaihteisto
F23 40ABS, ESC
F24 20ABS, ESC
F25 30Matkustamon sulakerasia
F26 15BMP-vaihteisto
F27 25BSI-rasia
F28 30Pakokaasunpuhdistusjärjestelmä (diesel) (AdBlue).
F29 40Tuulilasinpyyhin
F30 80Hehkutusrasian sytytystulppa
F31 100Lisälämmitys (diesel)
F32 80Sähköinen ohjaustehostin
Käytännön tietoja

203
E3_fi_Chap09_info_pratiques_ed01-2014

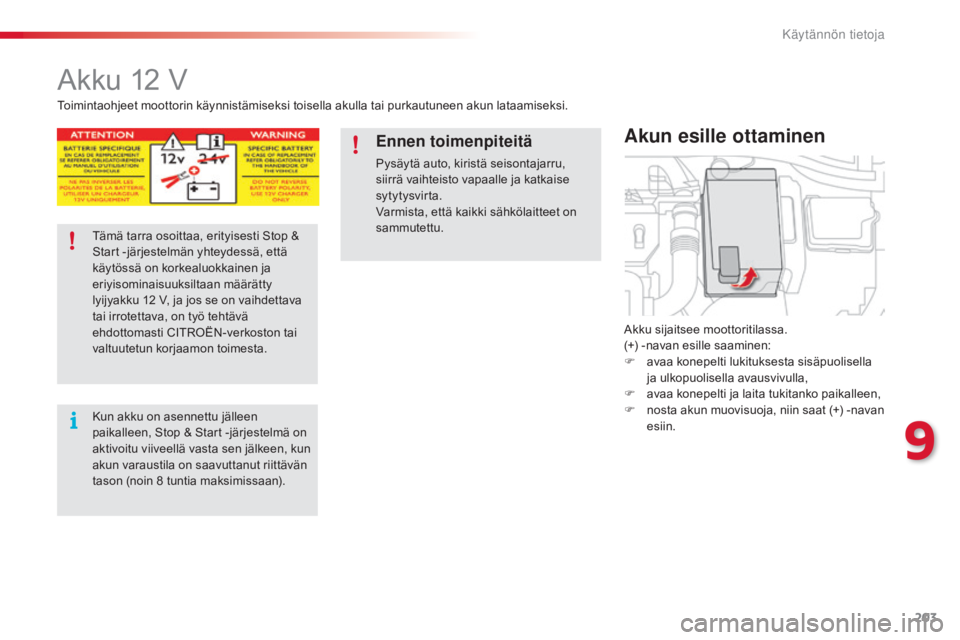

Akku 12 V
Akku sijaitsee moottoritilassa.
(+) -navan esille saaminen:
F
a
vaa konepelti lukituksesta sisäpuolisella
ja ulkopuolisella avausvivulla,
F

a
vaa konepelti ja laita tukitanko paikalleen,
F

n
osta akun muovisuoja, niin saat (+) -navan
esiin.
Akun esille ottaminen
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.
Tämä tarra osoittaa, erityisesti Stop &
Start -järjestelmän yhteydessä, että
käytössä on korkealuokkainen ja
eriyisominaisuuksiltaan määrätty
lyijyakku 12
V, ja jos se on vaihdettava
tai irrotettava, on työ tehtävä
ehdottomasti CITROËN-verkoston tai
valtuutetun korjaamon toimesta.
Kun akku on asennettu jälleen
paikalleen, Stop & Start -järjestelmä on
aktivoitu viiveellä vasta sen jälkeen, kun
akun varaustila on saavuttanut riittävän
tason (noin 8
tuntia maksimissaan).
Ennen toimenpiteitä
Pysäytä auto, kiristä seisontajarru,
siirrä vaihteisto vapaalle ja katkaise
sytytysvirta.
Varmista, että kaikki sähkölaitteet on
sammutettu.
9
Käytännön tietoja

204
E3_fi_Chap09_info_pratiques_ed01-2014

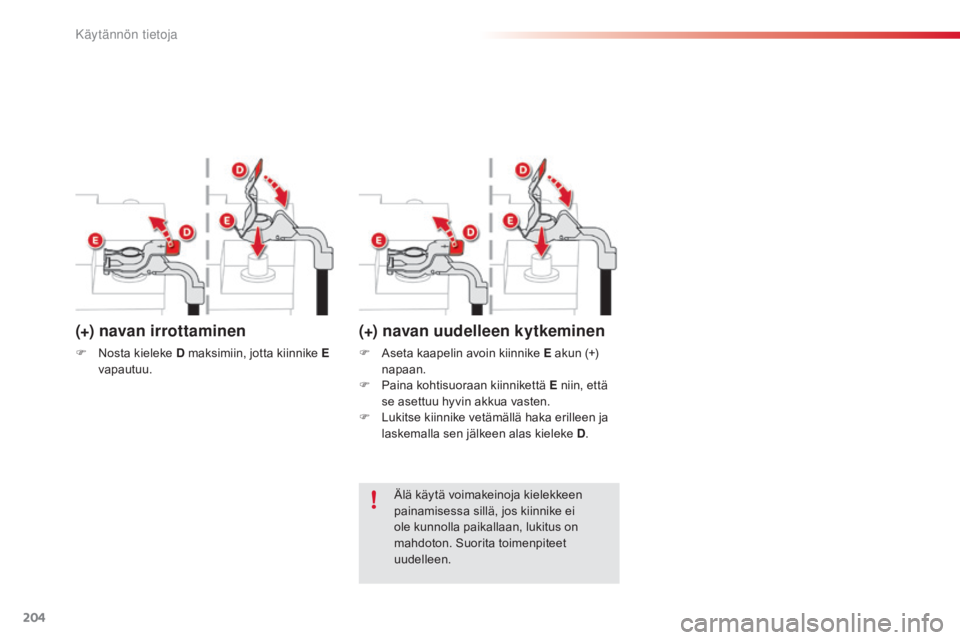

Älä käytä voimakeinoja kielekkeen
painamisessa sillä, jos kiinnike ei
ole kunnolla paikallaan, lukitus on
mahdoton. Suorita toimenpiteet
uudelleen.
(+) navan irrottaminen
F Nosta kieleke D maksimiin, jotta kiinnike E vapautuu.
(+) navan uudelleen kytkeminen
F Aseta kaapelin avoin kiinnike E akun (+) napaan.
F

P
aina kohtisuoraan kiinnikettä E niin, että
se asettuu hyvin akkua vasten.
F

L
ukitse kiinnike vetämällä haka erilleen ja
laskemalla sen jälkeen alas kieleke D .
Käytännön tietoja

205
E3_fi_Chap09_info_pratiques_ed01-2014

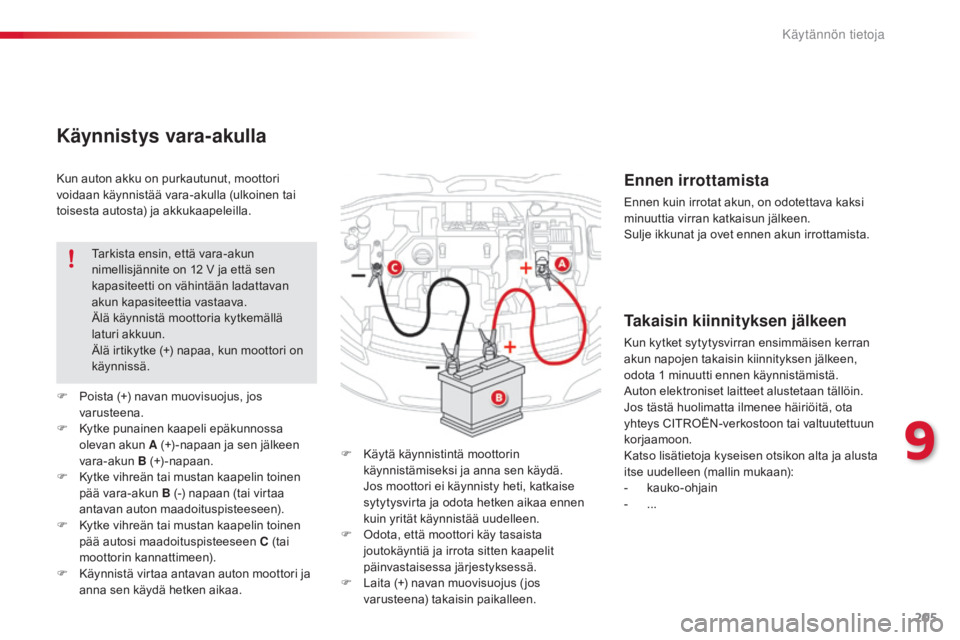

Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja akkukaapeleilla.
Käynnistys vara-akulla
F Käytä käynnistintä moottorin käynnistämiseksi ja anna sen käydä.
J

os moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa ennen
kuin yrität käynnistää uudelleen.
F

O
dota, että moottori käy tasaista
joutokäyntiä ja irrota sitten kaapelit
päinvastaisessa järjestyksessä.
F

L
aita (+) navan muovisuojus ( jos
varusteena) takaisin paikalleen.
F

P

oista (+) navan muovisuojus, jos
varusteena.
F

K

ytke punainen kaapeli epäkunnossa
olevan akun A (+) -napaan ja sen jälkeen
vara-akun B (+)-napaan.
F

K

ytke vihreän tai mustan kaapelin toinen
pää vara-akun B (-) napaan (tai virtaa
antavan auton maadoituspisteeseen).
F

K

ytke vihreän tai mustan kaapelin toinen
pää autosi maadoituspisteeseen C (tai
moottorin kannattimeen).
F

K

äynnistä virtaa antavan auton moottori ja
anna sen käydä hetken aikaa. Tarkista ensin, että vara-akun
nimellisjännite on 12

V ja että sen
kapasiteetti on vähintään ladattavan
akun kapasiteettia vastaava.
Älä käynnistä moottoria kytkemällä
laturi akkuun.
Älä irtikytke (+) napaa, kun moottori on
käynnissä.
Ennen irrottamista
Ennen kuin irrotat akun, on odotettava kaksi
minuuttia virran katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrottamista.
Takaisin kiinnityksen jälkeen
Kun kytket sytytysvirran ensimmäisen kerran
akun napojen takaisin kiinnityksen jälkeen,
odota 1
minuutti ennen käynnistämistä.
Auton elektroniset laitteet alustetaan tällöin.
Jos tästä huolimatta ilmenee häiriöitä, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Katso lisätietoja kyseisen otsikon alta ja alusta
itse uudelleen (mallin mukaan):
-
k

auko-ohjain
-
...
9
Käytännön tietoja

206
E3_fi_Chap09_info_pratiques_ed01-2014

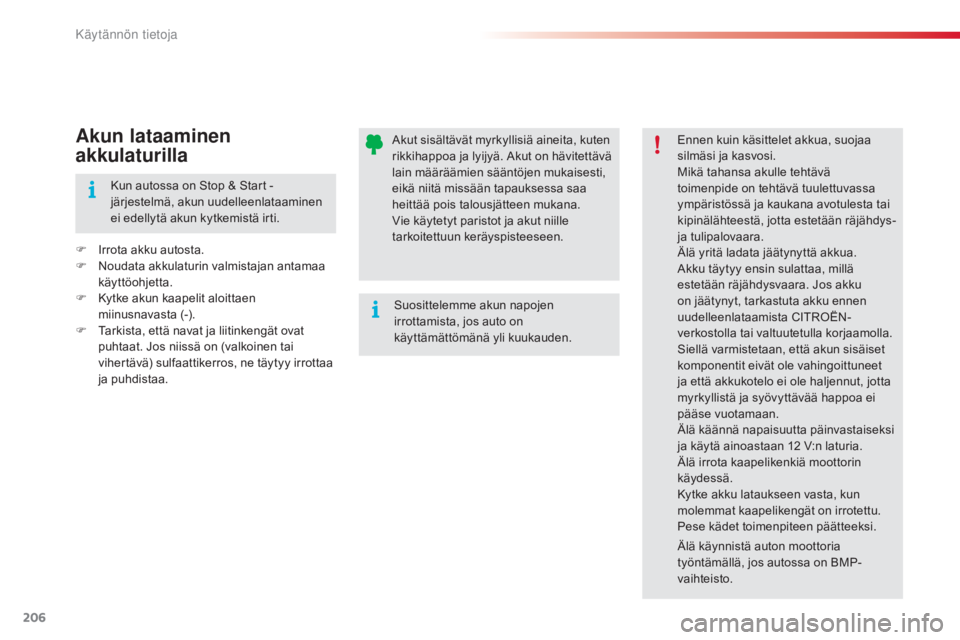

Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä. Akut on hävitettävä
lain määräämien sääntöjen mukaisesti,
eikä niitä missään tapauksessa saa
heittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä
toimenpide on tehtävä tuulettuvassa
ympäristössä ja kaukana avotulesta tai
kipinälähteestä, jotta estetään räjähdys-
ja tulipalovaara.
Älä yritä ladata jäätynyttä akkua.
Akku täytyy ensin sulattaa, millä
estetään räjähdysvaara. Jos akku
on jäätynyt, tarkastuta akku ennen
uudelleenlataamista CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Siellä varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet
ja että akkukotelo ei ole haljennut, jotta
myrkyllistä ja syövyttävää happoa ei
pääse vuotamaan.
Älä käännä napaisuutta päinvastaiseksi
ja käytä ainoastaan 12
V:n laturia.
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irrotettu.
Pese kädet toimenpiteen päätteeksi.
Suosittelemme akun napojen
irrottamista, jos auto on
käyttämättömänä yli kuukauden.
Älä käynnistä auton moottoria
työntämällä, jos autossa on BMP-
vaihteisto.Akun lataaminen
akkulaturilla
F Irrota akku autosta.
F N oudata akkulaturin valmistajan antamaa
käyttöohjetta.
F

K
ytke akun kaapelit aloittaen
miinusnavasta (-).
F

T
arkista, että navat ja liitinkengät ovat
puhtaat. Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne täytyy irrottaa
ja puhdistaa. Kun autossa on Stop & Start -
järjestelmä, akun uudelleenlataaminen
ei edellytä akun kytkemistä irti.
Käytännön tietoja

207
E3_fi_Chap09_info_pratiques_ed01-2014

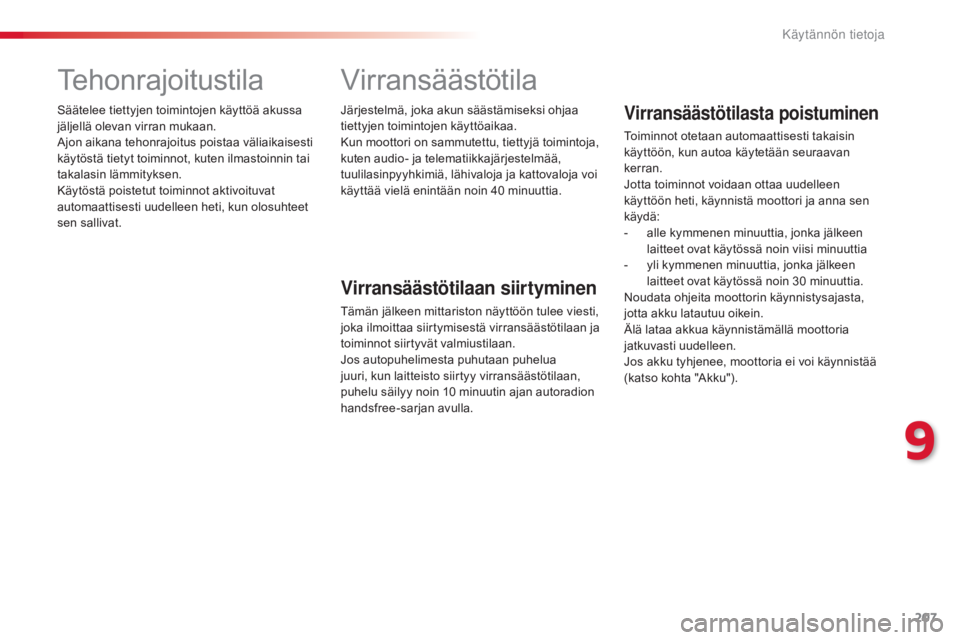

Tehonrajoitustila
Säätelee tiettyjen toimintojen käyttöä akussa
jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliaikaisesti
käytöstä tietyt toiminnot, kuten ilmastoinnin tai
takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olosuhteet
sen sallivat.Järjestelmä, joka akun säästämiseksi ohjaa
tiettyjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä toimintoja,
kuten audio- ja telematiikkajärjestelmää,
tuulilasinpyyhkimiä, lähivaloja ja kattovaloja voi
käyttää vielä enintään noin 40
minuuttia.
Virransäästötila
Virransäästötilaan siirtyminen
Tämän jälkeen mittariston näyttöön tulee viesti,
joka ilmoittaa siirtymisestä virransäästötilaan ja
toiminnot siirtyvät valmiustilaan.
Jos autopuhelimesta puhutaan puhelua
juuri, kun laitteisto siirtyy virransäästötilaan,
puhelu säilyy noin 10
minuutin ajan autoradion
handsfree-sarjan avulla.
Virransäästötilasta poistuminen
Toiminnot otetaan automaattisesti takaisin
käyttöön, kun autoa käytetään seuraavan
kerran.
Jotta toiminnot voidaan ottaa uudelleen
käyttöön heti, käynnistä moottori ja anna sen
käydä:
-

a
lle kymmenen minuuttia, jonka jälkeen
laitteet ovat käytössä noin viisi minuuttia
-

y
li kymmenen minuuttia, jonka jälkeen
laitteet ovat käytössä noin 30
minuuttia.
Noudata ohjeita moottorin käynnistysajasta,
jotta akku latautuu oikein.
Älä lataa akkua käynnistämällä moottoria
jatkuvasti uudelleen.
Jos akku tyhjenee, moottoria ei voi käynnistää
(katso kohta "Akku").
9
Käytännön tietoja

208
E3_fi_Chap09_info_pratiques_ed01-2014

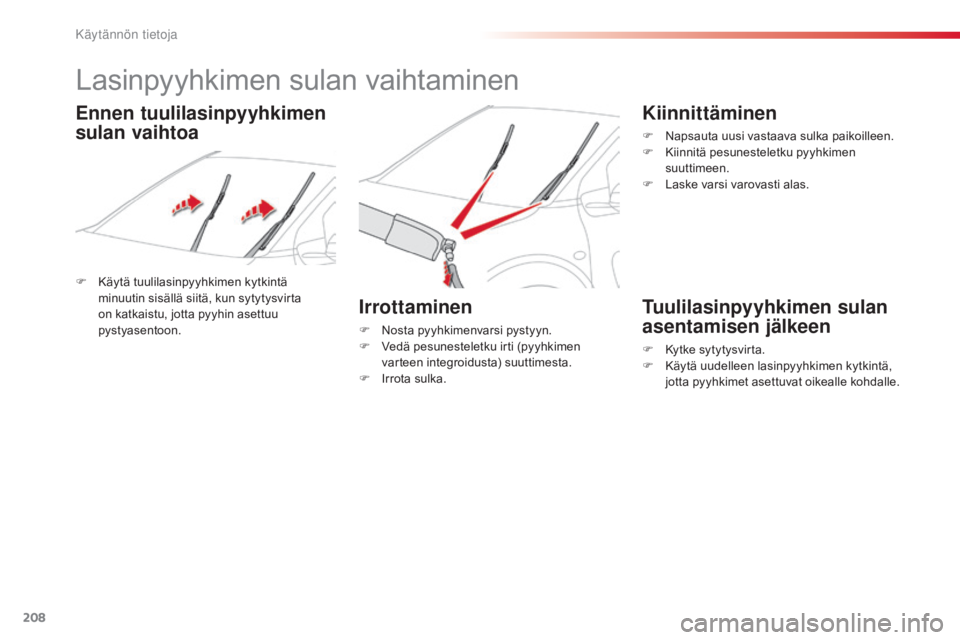

Lasinpyyhkimen sulan vaihtaminen
F Käytä tuulilasinpyyhkimen kytkintä minuutin sisällä siitä, kun sytytysvirta
on katkaistu, jotta pyyhin asettuu
pystyasentoon.
Irrottaminen
F Nosta pyyhkimenvarsi pystyyn.
F V edä pesunesteletku irti (pyyhkimen
varteen integroidusta) suuttimesta.
F

I
rrota sulka.
Kiinnittäminen
F Napsauta uusi vastaava sulka paikoilleen.
F K iinnitä pesunesteletku pyyhkimen
suuttimeen.
F

L
aske varsi varovasti alas.
Tuulilasinpyyhkimen sulan
asentamisen jälkeen
F Kytke sytytysvirta.
F K äytä uudelleen lasinpyyhkimen kytkintä,
jotta pyyhkimet asettuvat oikealle kohdalle.
Ennen tuulilasinpyyhkimen
sulan vaihtoa
Käytännön tietoja
