Carburant utilizat pentru
motoarele pe benzina
Motoarele cu benzină sunt compatibile cu
biocarburanţii benzină de tipul E10 (conţinand
10% etanol), conformi cu normele europene
EN 228 şi EN 15376.
Carburanţii de tipul E85 (conţinând până la
85% etanol) sunt rezervaţi exclusiv pentru
vehiculele comercializate pentru utilizarea
acestui tip de carburant (vehicule BioFlex).
Calitatea etanolului trebuie să respecte norma
europeană EN 15293.
Carburant utilizat pentru
motoarele Diesel
Motoarele Diesel sunt compatibile cu
biocarburanţii conformi standardelor actuale
şi viitoare europene (motorină respectând
norma EN 590 în amestec cu un biocarburant
respectând norma EN 14214) putând fi
distribuiţi la pompe (incorporând posibil
între
0 şi 7 % Ester Metilic de Acid Gras).
Utilizarea biocarburantului B30 este posibilă
pentru anumite motoare Diesel. Totusi, aceasta
utilizare, chiar si ocazionala, necesita aplicarea
stricta a conditiilor speciale de intretinere.
Consultaţi reţeaua CITROËN sau un service
autorizat.
Utilizarea oricărui alt tip de (bio)carburant
(uleiuri vegetale sau animale pure sau diluate,
ulei menajer...) este oficial interzisă (riscuri
de deteriorare a motorului şi a circuitului de
carburant).
9
Informaţii practice

160
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Pana de carburant (Diesel)
Pentru vehiculele echipate cu motor HDi, în
caz de pană de carburant, este necesară
reamorsarea circuitului de carburant.
Motor e-HDi 92
F adaugati in rezervorul de carburant cel puţin 5 litri de motorină.
F

D
eschideţi capota motorului.
F

D
acă este necesar, desprindeti
apărătoarea pentru acces la pompa de
amorsare.
F

A
cţionaţi pompa de reamorsare până la
întărirea acesteia (prima apăsare poate fi
dură).
F

A
cţionaţi demarorul până la punerea în
funcţiune a motorului (dacă motorul nu
porneşte la prima solicitare, aşteptaţi
aproximativ 15 secunde, apoi reluaţi).
F

F
ără rezultat după câteva tentative,
acţionaţi din nou pompa de reamorsare
apoi demarorul.
F

P
uneţi la loc şi fixati apărătoarea.
F

Î
nchideţi capota motorului.
Daca motorul nu porneşte la prima
încercare, nu insistaţi si reluati
procedura.
Motor BlueHDi 100
F Alimentaţi rezervorul de carburant cu cel
putin 5 litri de motorină.
F

P
uneti contactul (fara a porni motorul).
F

A
steptati aproximativ 6 secunde si taiati
contactul.
F

R
epetati operatia de 10 ori.
F

A
cţionaţi demarorul, pentru a pune în
funcţiune motorul.
Informaţii practice

161
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
aditiv adBlue® si sistem SCR
pentru motoare Diesel BlueHDi
Dispozitivul care asociaza sistemul SCR
(Reducere Catalitica Selectiva) si filtrul de
particule (FAP) pentru tratarea gazelor de
esapament a fost ales de CITROËN pentru
a proteja mediul înconjurător si pentru a se
conforma prevederilor noului standard Euro 6,
fără a afecta per formanţele sau consumul de
carburant ale motoarelor Diesel.
Sistem SCR
Cu ajutorul aditivului denumit AdBlue®, care contine
uree, un catalizator transforma pana la 85% din oxizii
de azot (NOx) in azot si apa, substante inofensive
pentru sanatate si mediul inconjurator.
daca rezervorul de aditiv ad Blue® este
gol, pornirea motorului este impiedicata
de un dispozitiv reglementar.
In cazul in care este defect sistemul
SCR, nivelul de emisii al vehiculului
dumneavoastra nu mai corespunde
standardului Euro 6: vehiculul
dumneavoastra devine poluant.
In cazul unei defectiuni confirmate a
sistemului SCR, trebuie sa apelati cat mai
repede posibil la reteaua C
i

troën
s
au
la un Service autorizat: dupa parcurgerea
unei distante de 1 100 de kilometri se
va activa automat un dispozitiv pentru a
impiedica pornirea motorului.a
ditivul
a
dBlue® se afla intr-un rezervor
specific, situat sub portbagaj, in partea din
spate a vehiculului. Capacitatea acestuia
este de 17 litri, permitandu-i o autonomie
de deplasare de aproximativ 20 000 de kilometri
inainte de activarea unui dispozitiv de
avertizare care va anunta ca nivelul de rezerva
va permite sa parcurgeti 2 400 de kilometri.
La fiecare vizita pentru intretinere programata a
vehiculului dumneavoastra in reteaua CITROËN
sau la un Service autorizat va fi efectuata o
umplere a rezervorului de aditiv AdBlue
®, pentru
a garanta funcţionarea corectă a sistemului SCR.
In cazul in care kilometrajul estimat dintre
doua etape de intretinere depaseste limita
de 20

000

de kilometri, va recomandam sa
apelati la un Service autorizat sau la reteaua
CITROËN pentru a efectua completarea
necesara.
9
Informaţii practice

162
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Indicatoare de autonomie
Imediat dupa ce puneti contactul, puteti afla,
cu ajutorul unui indicator, numarul estimat de
kilometri pe care ii puteti parcurge cu vehiculul
inainte de blocarea automata a pornirii
motorului, imediat dupa ce este atins nivelul de
rezerva al rezervorului de aditiv a
d
Blue
® sau
dupa detectarea unei defectiuni a sistemului de
depoluare SCR.
In cazul detectarii simultane a unei defectiuni
si a unui nivel scazut de aditiv
a
d

Blue
®, este
afisata autonomia cea mai mica. Autonomie mai mare de 2 400 km
La punerea contactului, pe tabloul de bord nu
este afisata automat nicio informatie referitoare
la autonomie.
Dispozitivul reglementar de imobilizare
electronica se activeaza automat
imediat ce se goleste rezervorul de
aditiv a dBlue
®.
In cazul existentei riscului ca motorul sa nu porneasca din cauza lipsei de aditiv AdBlue®
Informaţii practice

163
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Autonomie cuprinsa intre 600 si 2 400 km Autonomie cuprinsa intre 0 si 600 kmPana cauzata de lipsa de aditiv AdBlue®
Pentru a putea reporni motorul, va
recomandam sa apelati la reteaua
C
i

troën sau la un Service autorizat
pentru a completa cantitatea necesara.
Daca efectuati dumneavoastra personal
aceasta completare, este obligatoriu
sa adaugati in rezervor o cantitate de
minim 3,8 litri de aditiv AdBlue
®.
Consultati rubrica "Completari".
Imediat dupa punerea contactului se aprinde
martorul luminos UREA, este emis un semnal
sonor si afisat un mesaj (de exemplu: "Top
up emissions additive: Starting prevented
in 1

500

km" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
1

500

de kilometri), indicand autonomia de
rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 300 de kilometri, atat timp cat nu a fost
completata cantitatea de aditiv.
ad

resati-va retelei C
i

troën
sau unui Service
autorizat pentru a completa cantitatea de aditiv
a

dBlue
®.
Puteti, de asemenea, sa efectuati
dumneavoastra personal aceasta completare.
Consultati rubrica "Completari". Imediat dupa punerea contactului se aprinde
martorul luminos SERVICE si martorul UREA
lumineaza intermitent, este emis un semnal
sonor si este afisat un mesaj (de exemplu:
"Top up emissions additive: Starting prevented
in 600 km" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
600
de kilometri), indicand autonomia de rulare
exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 30 de secunde, atat timp cat nu a fost
completata cantitatea de aditiv.
ad
resati-va retelei C
i
troën sau unui Service
autorizat pentru a completa cantitatea de aditiv a dBlue®.
Puteti, de asemenea, sa efectuati
dumneavoastra personal aceasta completare.
Consultati rubrica "Completari".
In caz contrar, nu veti mai putea porni vehiculul. La punerea contactului, martorul luminos
SERVICE se aprinde si martorul UREA
lumineaza intermitent, este emis un semnal
sonor si este afisat mesajul "Top up emissions
additive: Starting prevented" (completati nivelul
de aditiv: pornirea a fost blocata).
re

zervorul de aditiv a dBlue
® este gol:
dispozivul de imobilizare electronica
reglementar impiedica pornirea motorului.
9
Informaţii practice

164
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

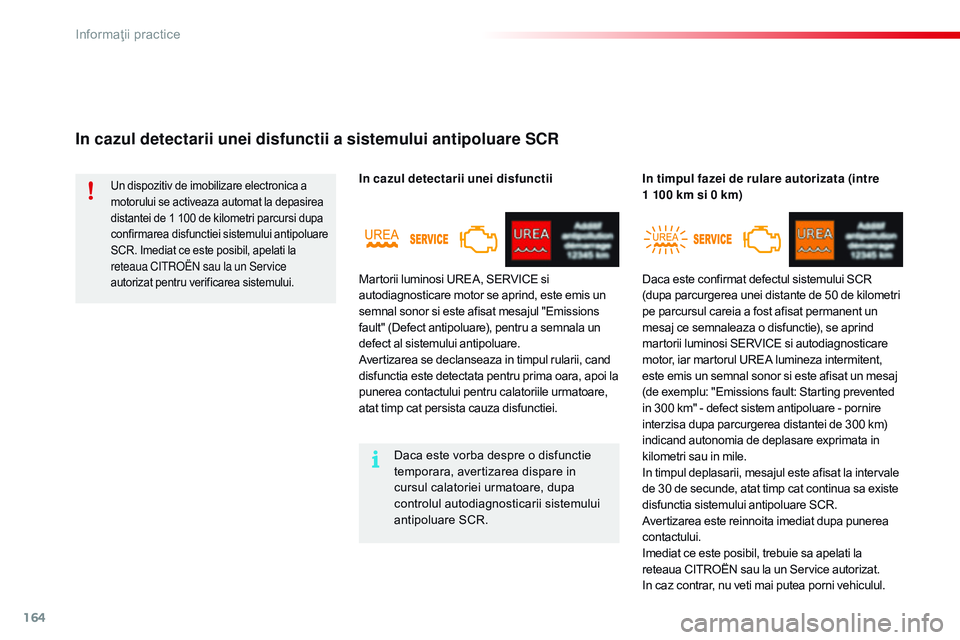

In cazul detectarii unei disfunctii a sistemului antipoluare SCR
In cazul detectarii unei disfunctiiIn timpul fazei de rulare autorizata (intre
1
100 km si 0 km)Un dispozitiv de imobilizare electronica a
motorului se activeaza automat la depasirea
distantei de 1 100 de kilometri parcursi dupa
confirmarea disfunctiei sistemului antipoluare
SCR. Imediat ce este posibil, apelati la
reteaua C
i

troën sau la un Service
autorizat pentru verificarea sistemului.
Daca este vorba despre o disfunctie
temporara, avertizarea dispare in
cursul calatoriei urmatoare, dupa
controlul autodiagnosticarii sistemului
antipoluare SCR.
Martorii luminosi UREA, SERVICE si
autodiagnosticare motor se aprind, este emis un
semnal sonor si este afisat mesajul "Emissions
fault" (Defect antipoluare), pentru a semnala un
defect al sistemului antipoluare.
Avertizarea se declanseaza in timpul rularii, cand
disfunctia este detectata pentru prima oara, apoi la
punerea contactului pentru calatoriile urmatoare,
atat timp cat persista cauza disfunctiei.
Daca este confirmat defectul sistemului SCR
(dupa parcurgerea unei distante de 50 de kilometri
pe parcursul careia a fost afisat permanent un
mesaj ce semnaleaza o disfunctie), se aprind
martorii luminosi SERVICE si autodiagnosticare
motor, iar martorul UREA lumineza intermitent,
este emis un semnal sonor si este afisat un mesaj
(de exemplu: "Emissions fault: Starting prevented
in 300 km" - defect sistem antipoluare - pornire
interzisa dupa parcurgerea distantei de 300 km)
indicand autonomia de deplasare exprimata in
kilometri sau in mile.
In timpul deplasarii, mesajul este afisat la intervale
de 30 de secunde, atat timp cat continua sa existe
disfunctia sistemului antipoluare SCR.
Avertizarea este reinnoita imediat dupa punerea
contactului.
Imediat ce este posibil, trebuie sa apelati la
reteaua CITROËN sau la un Service autorizat.
In caz contrar, nu veti mai putea porni vehiculul.
Informaţii practice

165
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Pornire interzisa
Pentru a putea porni motorul, este imperativ sa
va adresati retelei C
i
troën sau unui Service
autorizat. Ati depasit limita de rulare autorizata:
dispozitivul deblocare a pornirii
motorului impiedica pornirea acestuia. Inghetarea aditivului AdBlue
®
La temperaturi mai mici de
aproximativ
-11 °C, aditivul AdBlue®
ingheata.
Sistemul SCR include un dispozitiv
de incalzire a rezervorului de aditiv
a

dBlue
®, ceea ce permite rularea in
conditiile unei clime foarte reci.
La fiecare punere a contactului se aprind martorii
luminosi SERVICE si autodiagnosticare motor, iar
martorul UREA lumineaza intermitent, este emis un
semnal sonor si este afisat mesajul "Emissions fault:
Starting prevented" (Defect antipoluare: Pornire interzisa).
9
Informaţii practice

166
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Completarea cantitatii de aditiv AdBlue®
Masuri de prevedere in utilizareCompletarea cantitatii de aditiv AdBlue® din
rezervor este prevazuta la fiecare revizie
tehnica a vehiculului dumneavoastra in reteaua
CITROËN sau la un Service autorizat.
Cu toate acestea, in functie de capacitatea
rezervorului, este posibil sa fie necesara
completarea cantitatii de aditiv intre doua
revizii, in special in cazul in care acest lucru
este semnalat de o avertizare (martori luminosi
si mesaj).
Puteti apela la reteaua C
i

troën
sau la un
Service autorizat.
Daca doriti sa efectuati dumneavoastra
personal aceasta completare, va rugam sa cititi
cu atentie urmatoarele avertizari.
nu lasati aditivul a dBlue® la indemana
copiilor si pastrati-l in recipientul sau original.
nu

transvazati niciodata aditivul a dBlue
®
in alt recipient, pentru ca ii vor fi afectate
calitatile si puritatea.
Nu diluati niciodata aditivul cu apa.nu t urnati niciodata aditiv in rezervorul
de motorina.
Nu completati niciodata cantitatea cu un
distribuitor de aditiv
a
d
Blue
® rezervat
utilizarii de greutati mari.
ut

ilizati exclusiv aditiv
a
dBlue
® in conformitate
cu standardul ISO 22241.
Ambalarea intr-un recipient cu dispozitiv anti-
stropire permite simplificarea operatiilor de
completare a cantitatii. Puteti sa achizitionati
recipiente de 1,89 litri (1/2 galon) din reteaua
CITROËN sau de la un Service autorizat.a
ditivul
a
dBlue® este o solutie pe baza de uree.
Acest lichid este neinflamabil, incolor si inodor
(daca este pastrat intr-un loc racoros).
In cazul contactului cu pielea, spalati zona
respectiva cu multa apa si sapun. In cazul
contactului cu ochii, clatiti imediat si din
abundenta cu apa sau cu o solutie pentru
spalare oculara, timp de cel putin 15 minute.
in c

az de senzatie de arsura sau de iritatie
persistenta, consultati un medic.
In cazul ingerarii, clatiti imediat gura cu apa
curata si apoi beti multa apa.
In anumite conditii (de exemplu la temperaturi
extreme), nu poate fi exclus riscul de degajare
a vaporilor de amoniac: nu inhalati produsul.
Vaporii de amoniac au un efect iritant asupra
mucoaselor (ochii, nasul si gura).
Informaţii practice

167
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Recomandari pentru depozitare
nu depozitati niciodata recipientele de
aditiv a dBlue® in vehicul.
Procedura
F Taiati contactul si scoateti cheia.
F

Pe
ntru a putea accesa rezervorul de aditiv
a

dBlue
® ridicati covorasul din portbagaj
si apoi, in functie de echipare, indepartati
roata de rezerva si/sau cutia de depozitare. F

R
otiti dopul negru cu un sfert de tura in
sens antiorar, fara a presa, si degajati-l
spre partea superioara.
a

ditivul
a
dBlue
® ingheata la temperaturi
sub aproximativ -11°C si se degradeaza la
temperaturi mai mari de 25°C. Se recomanda
depozitarea recipientelor intr-un loc racoros si
la adapost de razele directe ale soarelui.
In aceste conditii, aditivul poate fi pastrat cel
putin un an.
Daca aditivul a inghetat, va putea fi utilizat
dupa dezghetare completa, la temperatura
ambianta. Inainte de a efectua completarea, asigurati-vă
ca vehiculul este stationat pe o suprafaţă plană
si orizontala.
In timpul iernii, verificati daca temperatura din
vehicul este mai mare de -11°C. In caz contrar,
fiind inghetat, aditivul AdBlue
® nu poate fi
alimentat in rezervor. Garati vehiculul intr-un
loc mai cald timp de cateva ore pentru a putea
efectua completarea.
F

R
otiti dopul albastru cu 1/6 tura in sens
antiorar.
F

D
egajati dopul spre partea superioara.
9
Informaţii practice

168
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
F Procurati-va un recipient de aditiv ad Blue®.
Dupa verificarea datei de expirare, cititi
cu atentie instructiunile de utilizare de pe
eticheta acestuia inainte de de a turna
continutul recipientului in rezervorul de
aditiv
a
dBlue
® al vehiculului.
Important: daca rezervorul de aditiv
a

dBlue
® al vehiculului este complet gol,
acest lucru fiind confirmat de mesajele
de avertizare si de imposibilitatea de
a reporni motorul, trebuie sa efectuati
in mod obligatoriu o completare cu cel
putin 3,8 litri (ceea ce inseamna doua
recipiente de 1,89 litri). In cazul stropirii cu aditiv, clatiti imediat
cu apa rece sau stergeti cu o laveta
umeda.
Daca aditivul este cristalizat,
indepartati-l cu un burete si apa calda.
Important:
in cazul adaugarii de aditiv
dupa golirea rezervorului , semnalata
prin mesajul "Adaugati adiviv: Pornire
interzisa", trebuie sa asteptati circa
5 minute inainte de a repune contactul,
fara a deschide usa conducatorului
sau debloca deschiderile vehiculului
si fara a introduce cheia in contact .
Puneti contactul, apoi, dupa un interval
de 10 secunde, porniti motorul.
Nu eliminati recipientele de aditiv AdBlue
®
impreuna cu deseurile menajere.
de

pozitati-le intr-un container destinat
special acestei utilizari sau aduceti-le la
punctul dumneavoastra de vanzare.
F

D

upa ce ati turnat continutul recipientului,
in cazul unor scurgeri, stergeti conturul
gurii de alimentare a rezervorului cu
ajutorul unei lavete umede.
F

A

mplasati din nou dopul albastru pe gura de
alimentare a rezervorului si rotiti-l cu 1/6 tura
in sens orar, pana la limita.
F
A
mplasati din nou dopul negru, rotindu-l
cu un sfert de tura in sens orar, fara a
presa. Verificati daca marcajul dopului
este amplasat corect in fata marcajului
suportului.
F

I

n functie de echipare, puneti roata de
rezerva si/sau cutia de depozitare la loc in
spatele portbagajului.
F

P

uneti la loc covorasul de portbagaj si
inchideti capacul.
Informaţii practice
