CITROEN C4 CACTUS 2015 Ghiduri De Utilizare (in Romanian)

189
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

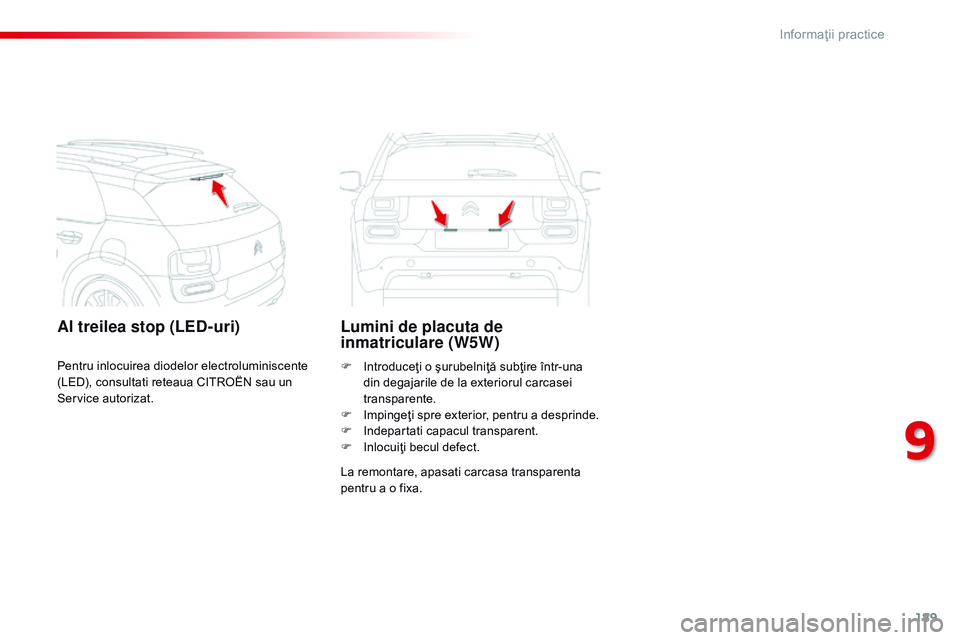

Al treilea stop (LED-uri)Lumini de placuta de
inmatriculare (W5W)
La remontare, apasati carcasa transparenta
pentru a o fixa. F
I
ntroduceţi o şurubelniţă subţire într-una
din degajarile de la exteriorul carcasei
transparente.
F
I
mpingeţi spre exterior, pentru a desprinde.
F
I
ndepartati capacul transparent.
F
I
nlocuiţi becul defect.
Pentru inlocuirea diodelor electroluminiscente
(LED), consultati reteaua CITROËN sau un
Service autorizat.
9
Informaţii practice

190
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
F Cu ajutorul unei surubelnite plate, desprindeti ansamblul consolei din jurul
plafonierei.
F

S
coateţi becul defect şi înlocuiţi-l.
F

R
epozitionati consola in jurul plafonierei si
fixati-o corect.
Plafoniera
cu becuri (W5W) Plafoniera
cu LED-uri
Pentru inlocuirea diodelor electroluminiscente
(LED), apelati la reteaua CITROËN sau la un
Service autorizat.
Portbagaj (W5W)
F Desprindeti din fixare modulul, impingand
soclul prin spate.
F

S
coateti lampa si inlocuiti-o.
F

R
epozitionati modulul.
Iluminat interior
Informaţii practice

191
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Înainte de a înlocui siguranţa, este necesara:
F c unoasterea cauzei penei si eliminarea ei,
F

de
conectarea (oprirea) tuturor
consumatorilor electrici,
F

i
mobilizarea vehiculului si taierea
contactului,
F

i
dentificarea sigurantei fuzibile defecte,
utilizand tabelul si schemele prezente in
paginile urmatoare.
Inlocuirea unei sigurante
Siguranta buna Siguranta arsa
Inlocuirea unei sigurante fuzibile
nementionate in tabelele de mai jos ar
putea genera disfunctii grave la vehicul.
Consultati reteaua C
i

troën sau un
Service autorizat. Penseta
Inlocuirea unei sigurante fuzibile
Penseta de extracţie este fixată pe spatele
capacului cutiilor cu siguranţe ale planşei de
bord.
Acces la instrumente
Pentru a interveni la o siguranta fuzibila, este
imperativ sa:
F

u
tilizaţi penseta specială pentru a extrage
siguranţa din locaşul său si sa verificati
filamentul,
F

i
nlocuiţi întotdeauna siguranţa defectă
cu una având intensitatea echivalentă
(aceeasi culoare); o siguranta de
intensitate diferita poate provoca o
disfunctie (risc de incendiu).
da

ca pana se repeta dupa inlocuirea unei
sigurante, verificati echipamentul electric la un
reparator agreat C
i

troën sau la un Service
autorizat.
F

D

esprindeţi capacul, trăgând de partea
superioară stânga, apoi de partea
dreaptă.
F

D

egajati capacul complet şi rotiţi-l.
F

S

coateţi penseta de pe spatele capacului.
9
Informaţii practice

192
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
CITROËN isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de CITROËN şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare
de
1
0 miliamperi.
Instalarea de accesorii
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Service autorizat.
Informaţii practice

193
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Sigurante in plansa de bord
Cele 2 casete cu siguranţe sunt amplasate în
partea inferioară a planşei de bord, sub volan.Siguranta

N r. Intensitate

(A) Functii
F01 10Pedala de frana (contactor 2), Stop & Start.
F02 5Reglare pe inaltime a proiectoarelor, incalzire suplimentara
(Diesel), asistare la parcare, priza diagnosticare, retrovizoare
exterioare (reglare electrica).
F03 10Pompa aditiv Diesel, directie asistata electric, pedala de
ambreiaj (contactor).
F04 5Senzor de ploaie si de luminozitate.
F06 10Pedala de frana (contactor 1), priza diagnosticare.
F08 5Partea superioara a coloanei de directie cu comenzi pe volan.
F10 10Apel de urgenta
/ apel de asistenta.
F12 5Stop & Start, ABS, ESC.
F13 5Asistare la parcare, camera video de mers inapoi.
F14 15Cutie de viteze pilotata, comenzi (pe tableta tactila),
aer
conditionat, tableta tactila.
F16 15Priza 12 Volti.
F18 20Radio.
Acces la sigurante
F Desprindeti capacul, tragand de la partea
superioara din stanga, apoi din dreapta.
Caseta cu sigurante stanga
9
Informaţii practice

194
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Siguranta
N r. Intensitate

(A) Functii
F19 5Martori luminosi centuri de siguranta necuplate.
F20 5Airbaguri.
F21 5Tablou de bord.
F22 30Incuietori.
F23 5Plafoniera, lampi de citire harti.
F26 15Avertizor sonor.
F27 15Spalare parbriz si luneta.
F28 5Antifurt (contactor).
F30 15Stergator de luneta.
Informaţii practice

195
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Caseta cu sigurante dreapta
SigurantaN r. Intensitate
(A) Functii
F30 10Retrovizoare cu functie de degivrare.
F31 25Luneta cu degivrare.
F34 30Actionari electrice geamuri fata.
F36 30Scaune fata cu incalzire.
F38 20BAR (boîtier attelage remorque).
F40 25BAR (boîtier attelage remorque).
9
Informaţii practice

196
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Sigurante fuzibile in compartimentul motorului
Acces la sigurante
F Desprindeţi capacul.
F Î nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea casetei cu
siguranţe. Siguranta
N r. Intensitate
(A) Functii
F1 40Aer conditionat.
F2 30 / 40
Stop & Start.
F3 30Caseta cu sigurante habitaclu.
F4 70Caseta cu sigurante habitaclu.
F5 70BSI (boîtier de servitude intelligent).
F6 60Grup electroventilator.
F7 80BSI (boîtier de servitude intelligent).
F8 15Control motor, pompa de benzina.
F9 15Control motor.
F10 15Control motor.
F11 20Control motor.
F12 5Grup electroventilator.
F13 5BSI (boîtier de servitude intelligent).
F14 5Modul de incarcare baterie (motor non Stop & Start).
F15 5Stop & Start.
F17 5BSI (boîtier de servitude intelligent).
F18 10Lumini de drum dreapta.
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie.
Informaţii practice

197
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Siguranta N r. Intensitate
(A) Functii
F19 10Lumini de drum stanga.
F20 30Control motor.
F21 30Demaror.
F22 40Cutie de viteze pilotata.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Caseta cu sigurante habitaclu.
F26 15Cutie de viteze pilotata.
F27 25BSI (boîtier de servitude intelligent).
F28 30Sistem de depoluare Diesel (AdBlue
®).
F29 40Stergatoare de parbriz.
F30 80Modul preincalzire bujie.
F31 100Incalzire suplimentara (Diesel).
F32 80Directie asistata electric.
9
Informaţii practice

198
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Baterie 12 V
Bateria este amplasata in compartimentul
motorului.
Pentru acces la borna (+):
F
d
eblocati capota, actionand comanda de la
interior, apoi comanda de la exterior,
F

r
idicati capota, apoi fixati-o cu tija sa,
F

r
idicati masca din plastic, pentru acces la
borna (+).
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Prezenta acestei etichete, in special
pe vehiculele echipate cu Stop &
Start, indica utilizarea unei baterii cu
plumb, de 12 V, de tehnologie si cu
caracteristici specifice, care necesita,
in caz de inlocuire sau debransare,
o interventie exclusiva in reteaua
CITROËN sau la un Service autorizat.
Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat dupa
o imobilizarea continua a vehiculului,
a carei durata depinde de conditiile
climatice si de nivelul de incarcare a
bateriei (pana la aproximativ 8 ore).
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite.
Informaţii practice
