CITROEN C4 CACTUS 2015 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2015, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2015Pages: 328, PDF Size: 8.58 MB
Page 201 of 328

199
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Nu for ţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.

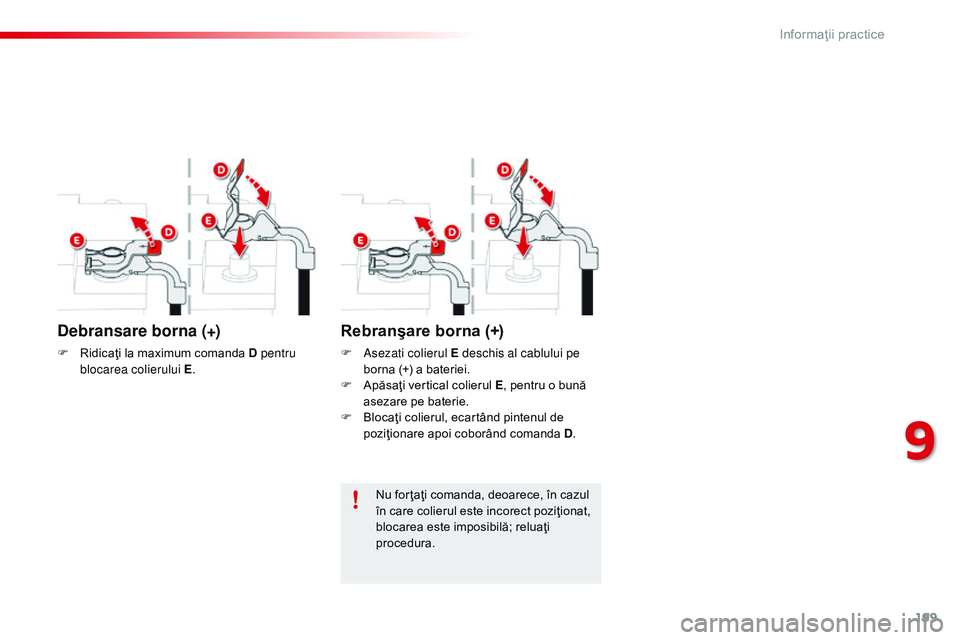

Debransare borna (+)
F Ridicaţi la maximum comanda D pentru blocarea colierului E .
Rebranşare borna (+)
F asezati colierul E deschis al cablului pe
borna (+) a bateriei.
F
A
păsaţi vertical colierul E , pentru o bună
asezare pe baterie.
F
B
locaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D .
9
Informaţii practice

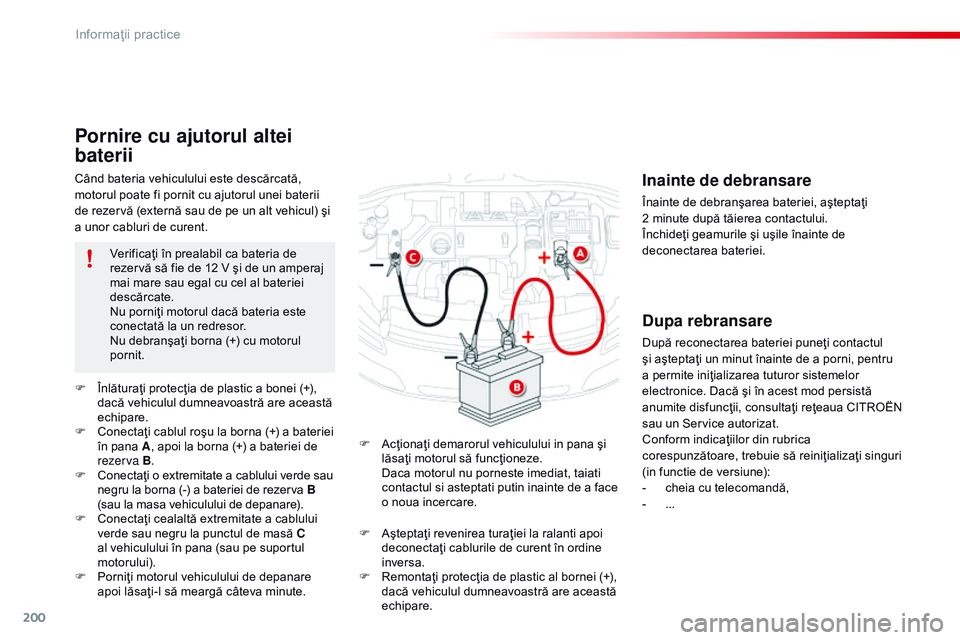

Page 202 of 328

200
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul) şi
a unor cabluri de curent.
Pornire cu ajutorul altei
baterii
F Acţionaţi demarorul vehiculului in pana şi lăsaţi motorul să funcţioneze.
D
aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
F
Î
nlăturaţi protecţia de plastic a bonei (+),
dacă vehiculul dumneavoastră are această
echipare.
F
C
onectaţi cablul roşu la borna (+) a bateriei
în pana A , apoi la borna (+) a bateriei de
rezerva B .
F
C
onectaţi o extremitate a cablului verde sau
negru la borna (-) a bateriei de rezerva
B
(sau la masa vehiculului de depanare).
F
C
onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C
al vehiculului în pana (sau pe suportul
motorului).
F
P
orniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute. Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit.
Inainte de debransare
Înainte de debranşarea bateriei, aşteptaţi
2
minute după tăierea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
Dupa rebransare
După reconectarea bateriei puneţi contactul
şi aşteptaţi un minut înainte de a porni, pentru
a permite iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod persistă
anumite disfuncţii, consultaţi reţeaua CITROËN
sau un Service autorizat.
Conform indicaţiilor din rubrica
corespunzătoare, trebuie să reiniţializaţi singuri
(in functie de versiune):
-
c
heia cu telecomandă,
-
...
F
A
şteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.
F
R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul dumneavoastră are această
echipare.
Informaţii practice
Page 203 of 328

201
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.Inainte de a manipula bateria, protejati-va
ochii si fata.
or
ice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in
lipsa oricarei surse de foc deschis sau
sursa de scantei, pentru a evita riscul de
explozie si de incendiu.
nu i
ncercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita riscul
unei explozii. Daca o baterie a inghetat,
controlati-o inainte de a o incarca, in
reteaua C
i
troën sau la un Service
autorizat care va controla componentele
interne pentru a nu fi deteriorate si
carcasa pentru a nu fi fisurata, ceea ce
ar implica riscul pierderii de acid toxic si
c o r oz i v.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.
Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria.
Dacă vehiculul este echipat cu cutie de
viteze pilotata, nu împingeţi vehiculul
pentru a porni motorul.Reincarcarea bateriei cu un
redresor
F Debranşaţi bateria de pe vehicul.
F R espectaţi instrucţiunile de utilizare date
de producătorul redresorului.
F
R
econectaţi bateria, începând cu borna (-).
F
V
erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le. Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
9
Informaţii practice
Page 204 of 328

202
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

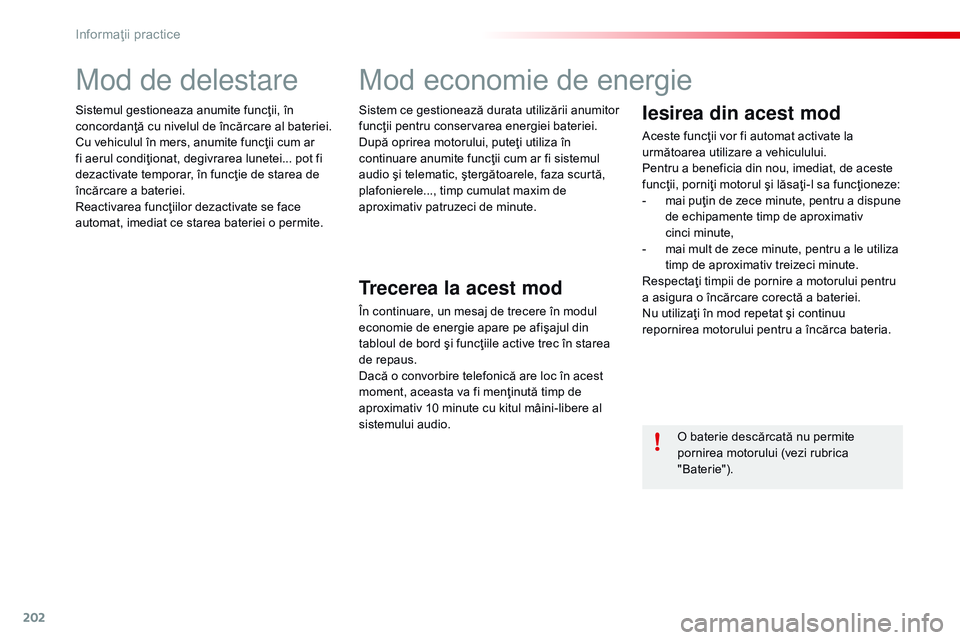

Mod de delestare
Sistemul gestioneaza anumite funcţii, în
concordanţă cu nivelul de încărcare al bateriei.
Cu vehiculul în mers, anumite funcţii cum ar
fi aerul condiţionat, degivrarea lunetei... pot fi
dezactivate temporar, în funcţie de starea de
încărcare a bateriei.
Reactivarea funcţiilor dezactivate se face
automat, imediat ce starea bateriei o permite.Sistem ce gestionează durata utilizării anumitor
funcţii pentru conservarea energiei bateriei.
După oprirea motorului, puteţi utiliza în
continuare anumite funcţii cum ar fi sistemul
audio şi telematic, ştergătoarele, faza scurtă,
plafonierele..., timp cumulat maxim de
aproximativ patruzeci de minute.
Mod economie de energie
Trecerea la acest mod
În continuare, un mesaj de trecere în modul
economie de energie apare pe afişajul din
tabloul de bord şi funcţiile active trec în starea
de repaus.
Dacă o convorbire telefonică are loc în acest
moment, aceasta va fi menţinută timp de
aproximativ 10 minute cu kitul mâini-libere al
sistemului audio.
Iesirea din acest mod
Aceste funcţii vor fi automat activate la
următoarea utilizare a vehiculului.
Pentru a beneficia din nou, imediat, de aceste
funcţii, porniţi motorul şi lăsaţi-l sa funcţioneze:
-
m
ai puţin de zece minute, pentru a dispune
de echipamente timp de aproximativ
cinci
m
inute,
-
m
ai mult de zece minute, pentru a le utiliza
timp de aproximativ treizeci minute.
Respectaţi timpii de pornire a motorului pentru
a asigura o încărcare corectă a bateriei.
Nu utilizaţi în mod repetat şi continuu
repornirea motorului pentru a încărca bateria.
O baterie descărcată nu permite
pornirea motorului (vezi rubrica
"Baterie").
Informaţii practice
Page 205 of 328

203
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

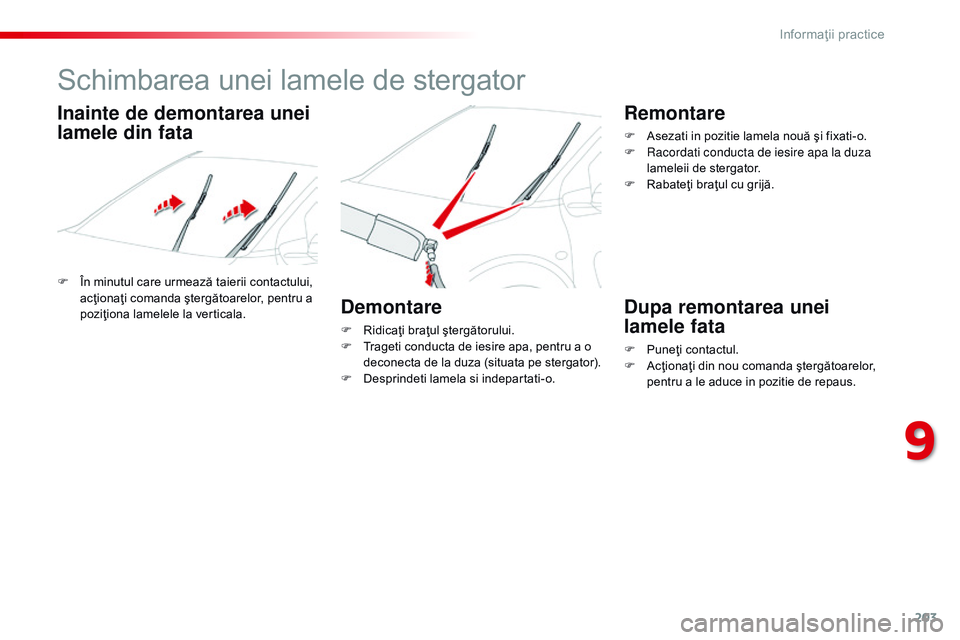

Schimbarea unei lamele de stergator
F În minutul care urmează taierii contactului, acţionaţi comanda ştergătoarelor, pentru a
poziţiona lamelele la verticala.
Demontare
F Ridicaţi braţul ştergătorului.
F T rageti conducta de iesire apa, pentru a o
deconecta de la duza (situata pe stergator).
F
D
esprindeti lamela si indepartati-o.
Remontare
F Asezati in pozitie lamela nouă şi fixati-o.
F ra cordati conducta de iesire apa la duza
lameleii de stergator.
F
R
abateţi braţul cu grijă.
Dupa remontarea unei
lamele fata
F Puneţi contactul.
F A cţionaţi din nou comanda ştergătoarelor,
pentru a le aduce in pozitie de repaus.
Inainte de demontarea unei
lamele din fata
9
Informaţii practice
Page 206 of 328

204
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

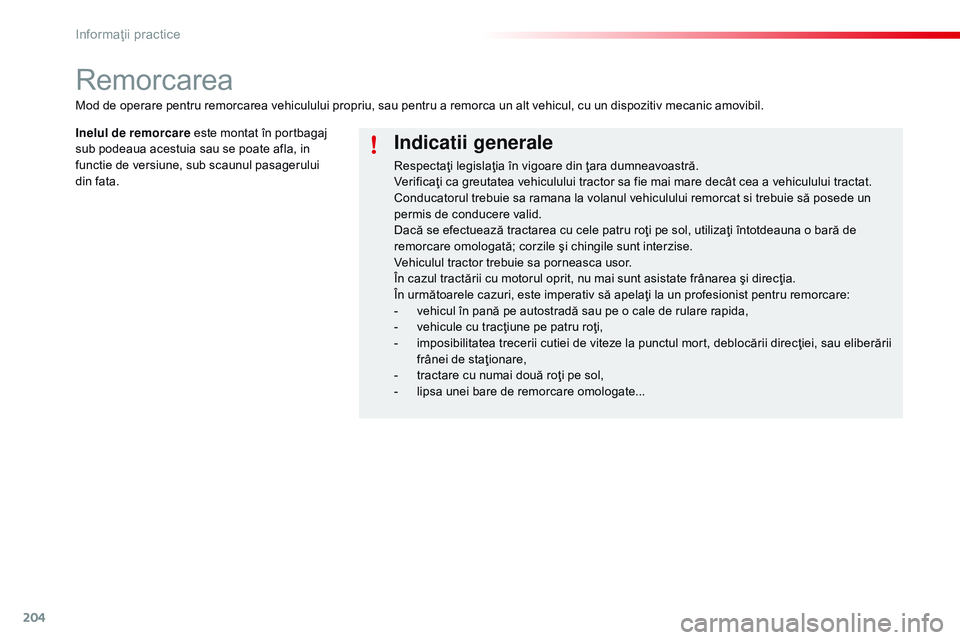

Remorcarea
Indicatii generale
Respectaţi legislaţia în vigoare din ţara dumneavoastră.
Verificaţi ca greutatea vehiculului tractor sa fie mai mare decât cea a vehiculului tractat.
Conducatorul trebuie sa ramana la volanul vehiculului remorcat si trebuie să posede un
permis de conducere valid.
Dacă se efectuează tractarea cu cele patru roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile şi chingile sunt interzise.
Vehiculul tractor trebuie sa porneasca usor.
În cazul tractării cu motorul oprit, nu mai sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ să apelaţi la un profesionist pentru remorcare:
-
v
ehicul în pană pe autostradă sau pe o cale de rulare rapida,
-
v
ehicule cu tracţiune pe patru roţi,
-
i
mposibilitatea trecerii cutiei de viteze la punctul mort, deblocării direcţiei, sau eliberării
frânei de staţionare,
-
t
ractare cu numai două roţi pe sol,
-
l
ipsa unei bare de remorcare omologate...
Mod de operare pentru remorcarea vehiculului propriu, sau pentru a remorca un alt vehicul, cu un dispozitiv mecanic amovibil.
Inelul de remorcare
este montat în portbagaj
sub podeaua acestuia sau se poate afla, in
functie de versiune, sub scaunul pasagerului
din fata.
Informaţii practice
Page 207 of 328

205
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

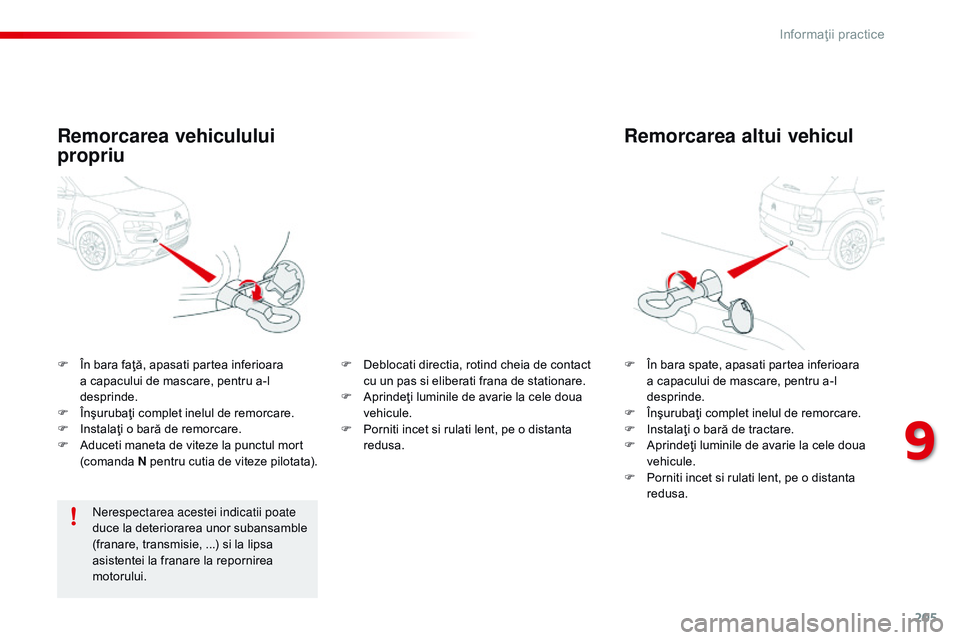

Remorcarea altui vehicul
F În bara spate, apasati partea inferioara a capacului de mascare, pentru a-l
desprinde.
F
Î
nşurubaţi complet inelul de remorcare.
F
I
nstalaţi o bară de tractare.
F
A
prindeţi luminile de avarie la cele doua
vehicule.
F
P
orniti incet si rulati lent, pe o distanta
redusa.
F
Î
n bara faţă, apasati partea inferioara
a capacului de mascare, pentru a-l
desprinde.
F
Î
nşurubaţi complet inelul de remorcare.
F
I
nstalaţi o bară de remorcare.
F
A
duceti maneta de viteze la punctul mort
(comanda N pentru cutia de viteze pilotata).
Remorcarea vehiculului
propriu
nerespectarea acestei indicatii poate
duce la deteriorarea unor subansamble
(franare, transmisie, ...) si la lipsa
asistentei la franare la repornirea
motorului. F
D
eblocati directia, rotind cheia de contact
cu un pas si eliberati frana de stationare.
F
A
prindeţi luminile de avarie la cele doua
vehicule.
F
P
orniti incet si rulati lent, pe o distanta
redusa.
9
Informaţii practice
Page 208 of 328

206
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

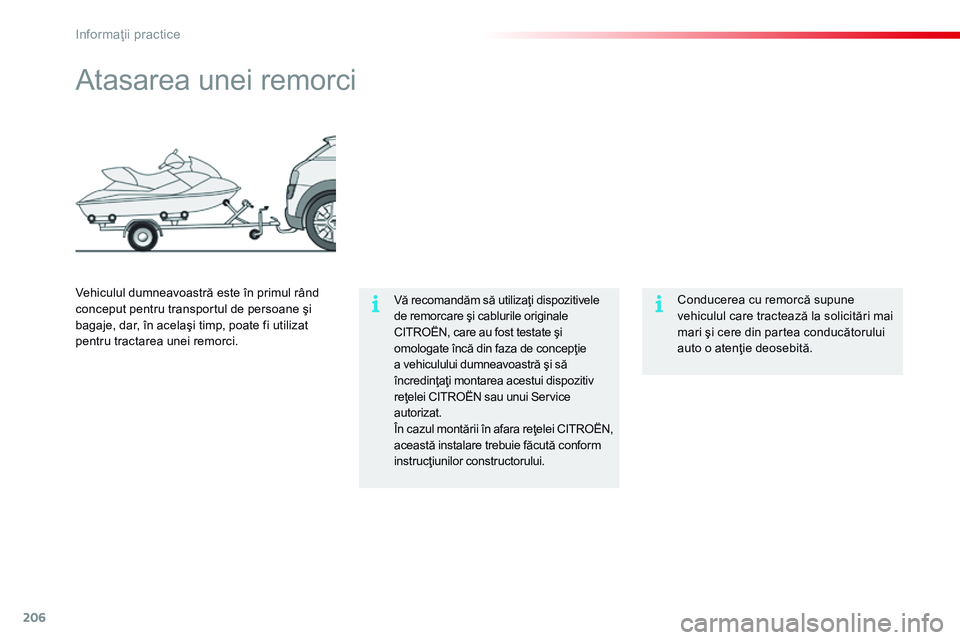

Atasarea unei remorci
Vă recomandăm să utilizaţi dispozitivele
de remorcare şi cablurile originale
CITROËN, care au fost testate şi
omologate încă din faza de concepţie
a vehiculului dumneavoastră şi să
încredinţaţi montarea acestui dispozitiv
reţelei CITROËN sau unui Service
autorizat.
În cazul montării în afara reţelei CITROËN,
această instalare trebuie făcută conform
instrucţiunilor constructorului.
Vehiculul dumneavoastră este în primul rând
conceput pentru transportul de persoane şi
bagaje, dar, în acelaşi timp, poate fi utilizat
pentru tractarea unei remorci.
Conducerea cu remorcă supune
vehiculul care tractează la solicitări mai
mari şi cere din partea conducătorului
auto o atenţie deosebită.
Informaţii practice
Page 209 of 328

207
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

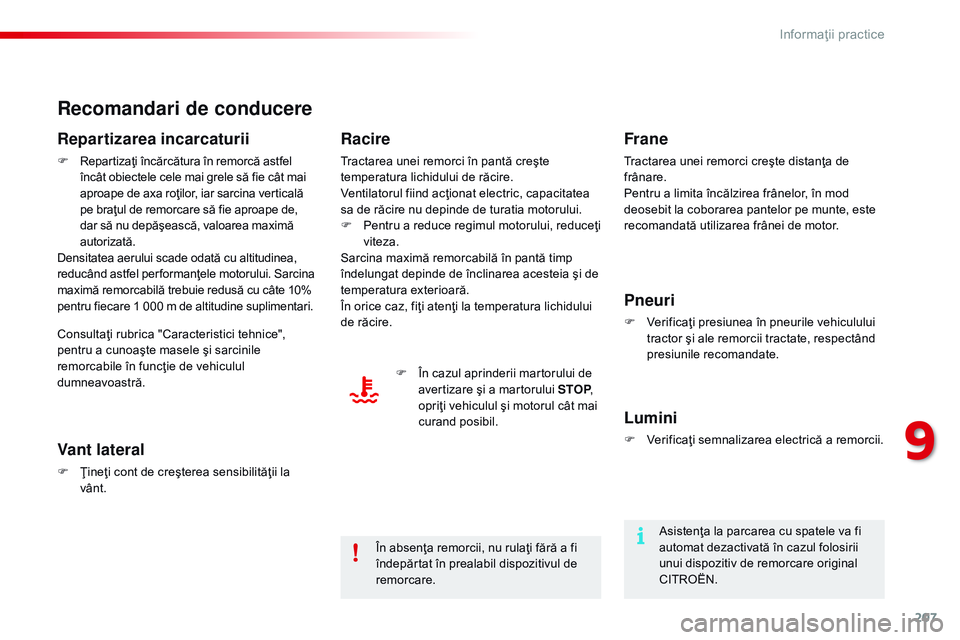

Recomandari de conducere
Repartizarea incarcaturii
F Repartizaţi încărcătura în remorcă astfel încât obiectele cele mai grele să fie cât mai
aproape de axa roţilor, iar sarcina verticală
pe braţul de remorcare să fie aproape de,
dar să nu depăşească, valoarea maximă
autorizată.
Densitatea aerului scade odată cu altitudinea,
reducând astfel per formanţele motorului. Sarcina
maximă remorcabilă trebuie redusă cu câte 10%
pentru fiecare 1 000 m de altitudine suplimentari.
Vant lateral
F Ţineţi cont de creşterea sensibilităţii la vânt.
Racire
Tractarea unei remorci în pantă creşte
temperatura lichidului de răcire.
Ventilatorul fiind acţionat electric, capacitatea
sa de răcire nu depinde de turatia motorului.
F
Pe
ntru a reduce regimul motorului, reduceţi
viteza.
Sarcina maximă remorcabilă în pantă timp
îndelungat depinde de înclinarea acesteia şi de
temperatura exterioară.
În orice caz, fiţi atenţi la temperatura lichidului
de răcire.
F
Î
n cazul aprinderii martorului de
avertizare şi a martorului STOP ,
opriţi vehiculul şi motorul cât mai
curand posibil.
Frane
Tractarea unei remorci creşte distanţa de
frânare.
Pentru a limita încălzirea frânelor, în mod
deosebit la coborarea pantelor pe munte, este
recomandată utilizarea frânei de motor.
Pneuri
F Verificaţi presiunea în pneurile vehiculului tractor şi ale remorcii tractate, respectând
presiunile recomandate.
Lumini
F Verificaţi semnalizarea electrică a remorcii.
Consultaţi rubrica "Caracteristici tehnice",
pentru a cunoaşte masele şi sarcinile
remorcabile în funcţie de vehiculul
dumneavoastră.
În absenţa remorcii, nu rulaţi fără a fi
îndepărtat în prealabil dispozitivul de
remorcare.Asistenţa la parcarea cu spatele va fi
automat dezactivată în cazul folosirii
unui dispozitiv de remorcare original
CITROËN.
9
Informaţii practice
Page 210 of 328

208
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

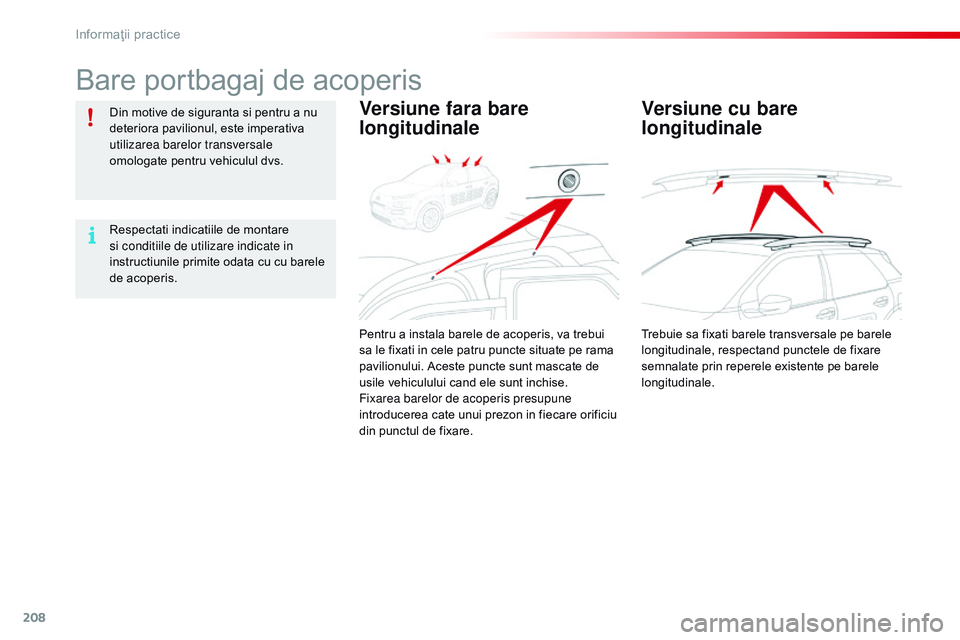

Bare portbagaj de acoperis
Din motive de siguranta si pentru a nu
deteriora pavilionul, este imperativa
utilizarea barelor transversale
omologate pentru vehiculul dvs.
Respectati indicatiile de montare
si conditiile de utilizare indicate in
instructiunile primite odata cu cu barele
de acoperis.Versiune fara bare
longitudinale
Pentru a instala barele de acoperis, va trebui
sa le fixati in cele patru puncte situate pe rama
pavilionului. Aceste puncte sunt mascate de
usile vehiculului cand ele sunt inchise.
Fixarea barelor de acoperis presupune
introducerea cate unui prezon in fiecare orificiu
din punctul de fixare.
Versiune cu bare
longitudinale
Trebuie sa fixati barele transversale pe barele
longitudinale, respectand punctele de fixare
semnalate prin reperele existente pe barele
longitudinale.
Informaţii practice
