Page 171 of 328

169
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

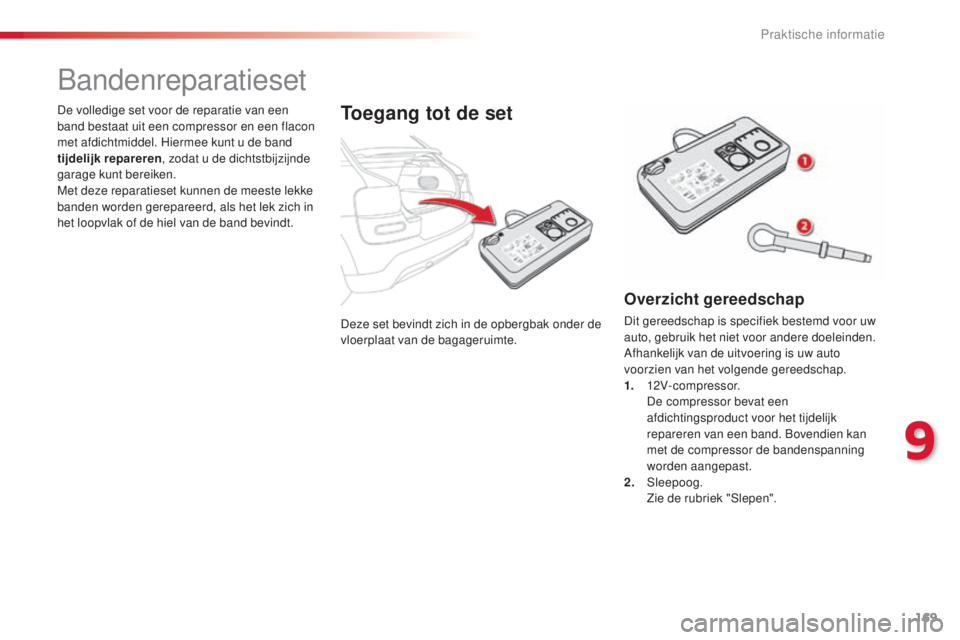

Deze set bevindt zich in de opbergbak onder de
vloerplaat van de bagageruimte.
De volledige set voor de reparatie van een
band bestaat uit een compressor en een flacon
met afdichtmiddel. Hiermee kunt u de band
tijdelijk repareren
, zodat u de dichtstbijzijnde
garage kunt bereiken.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.
bandenreparatieset
Toegang tot de set
Overzicht gereedschap
Dit gereedschap is specifiek bestemd voor uw
auto, gebruik het niet voor andere doeleinden.
Afhankelijk van de uitvoering is uw auto
voorzien van het volgende gereedschap.
1.
12V-compressor.
D
e compressor bevat een
afdichtingsproduct voor het tijdelijk
repareren van een band.
b
o
vendien kan
met de compressor de bandenspanning
worden aangepast.
2.
s
lee
poog.
Z
ie de rubriek "
sl
epen".
9
Praktische informatie
Page 172 of 328

170
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

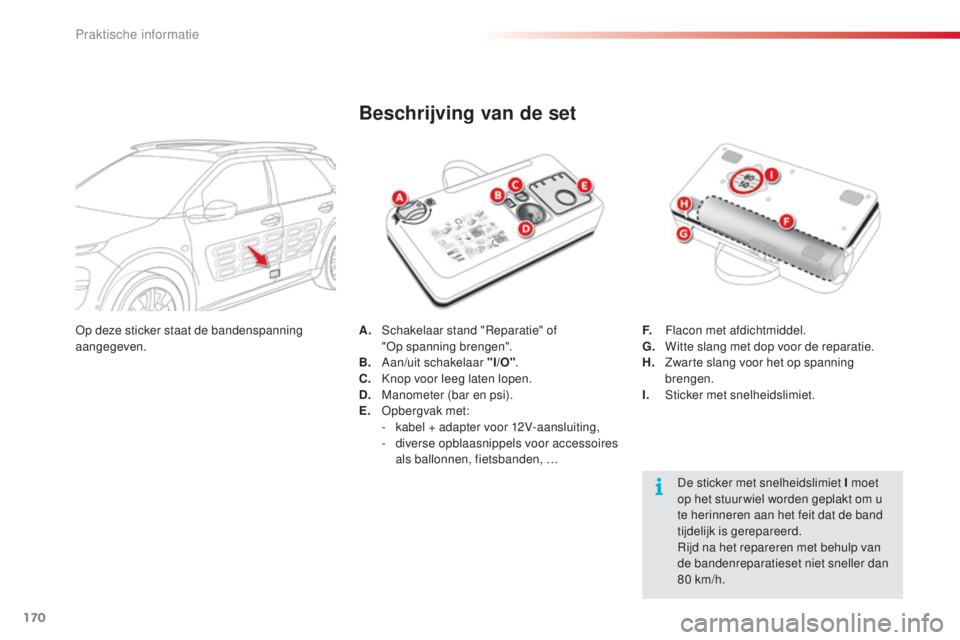

A. schakelaar stand "reparatie" of
"op spanning brengen".
B.
A
an/uit schakelaar "I/O" .
C.
k
n
op voor leeg laten lopen.
D.
M
anometer (bar en psi).
E.
o
pb
ergvak met:
-
k
abel + adapter voor 12V-aansluiting,
-
d
iverse opblaasnippels voor accessoires
als ballonnen, fietsbanden, …
Beschrijving van de set
De sticker met snelheidslimiet I moet
op het stuur wiel worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
ri
jd na het repareren met behulp van
de bandenreparatieset niet sneller dan
80
km/h.
F.
F
lacon met afdichtmiddel.
G.
W
itte slang met dop voor de reparatie.
H.
Z
warte slang voor het op spanning
brengen.
I.
s
t
icker met snelheidslimiet.
op d
eze sticker staat de bandenspanning
aangegeven.
Praktische informatie
Page 173 of 328

171
C4-cactus_nl_Chap09_info-pratiques_ed02-2014
1. Afdichting van het lek
Reparatiemethode
Ver wijder het voor werp dat de lekkage
heeft veroorzaakt niet uit de band.F
r
o
l de witte slang G volledig uit.
F
D
raai de dop van de witte slang los.
F s
l
uit de witte slang aan op het ventiel van
de lekke band.
F
Z
et het contact af.
F
Ze
t de schakelaar A in de stand
"
re
paratie".
F
C
ontroleer of de schakelaar B in
de stand "O" staat. F s
l
uit de stekker van de compressor aan op
de 12V-aansluiting in de auto.
F s
t
art de motor en laat deze draaien.
Let op: dit product is schadelijk
(ethyleenglycol, colofonium…) bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.
sc
hakel de compressor niet in voordat
de witte slang is aangesloten op het
ventiel van de band: het afdichtmiddel
wordt anders buiten de band gespoten.
9
Praktische informatie
Page 174 of 328

172
C4-cactus_nl_Chap09_info-pratiques_ed02-2014
F Activeer de compressor door de schakelaar B in de stand "I" te zetten,
tot de bandenspanning 2,0
bar bedraagt.
H
et afdichtmiddel wordt onder druk in
de band gespoten; neem gedurende
deze handeling de slang niet los van de
aansluiting (kans op spatten).
Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren met
de bandenreparatieset; neem contact
op met het CI
t
ro
Ën-
netwerk of een
gekwalificeerde werkplaats om u verder
te helpen. F
V er wijder de set en draai de dop van de
witte slang vast.
Z
org ervoor dat restanten van de vloeistof
niet op of in de auto terecht kunnen komen.
Houd de set binnen handbereik.
F
M
aak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen
20
en 60 km/h), zodat het afdichtmiddel het
lek kan dichten.
F
Z
et de auto stil en controleer de reparatie
en de bandenspanning met de set.
Controlesysteem
bandenspanning
Het verklikkerlampje voor te lage
bandenspanning zal na het repareren
van een wiel blijven branden tot het
systeem is gereset.
ra
adpleeg voor meer informatie de rubriek
"
ban
denspanningscontrolesysteem".
Praktische informatie
Page 175 of 328

173
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

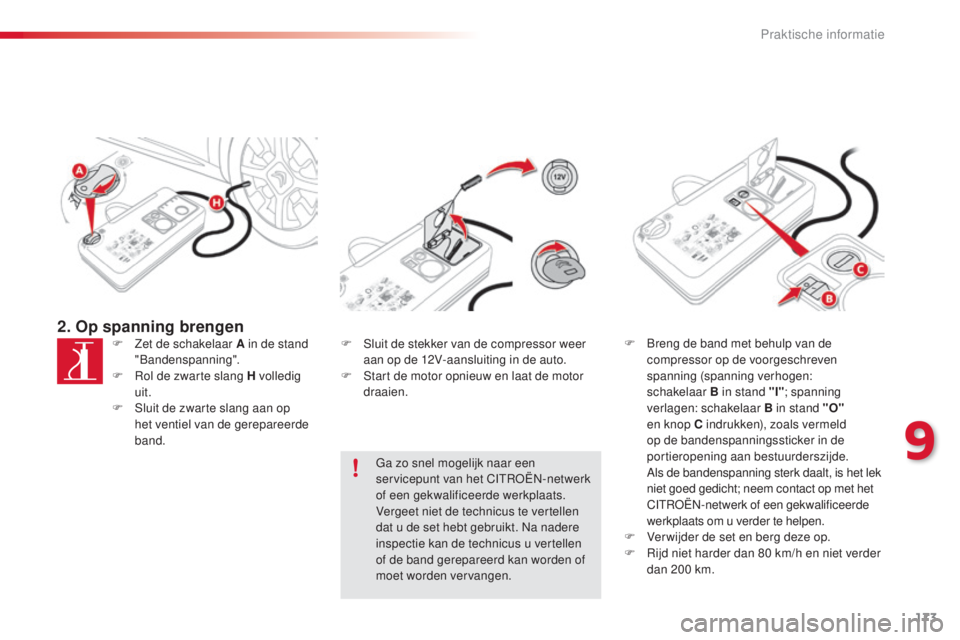

2. Op spanning brengenF Zet de schakelaar A in de stand "ban denspanning".
F
r
o
l de zwarte slang H volledig
uit.
F
s
l
uit de zwarte slang aan op
het ventiel van de gerepareerde
band. F
sl uit de stekker van de compressor weer
aan op de 12V-aansluiting in de auto.
F
s
t
art de motor opnieuw en laat de motor
draaien.
Ga zo snel mogelijk naar een
servicepunt van het CI
t
ro
Ën-
netwerk
of een gekwalificeerde werkplaats.
Vergeet niet de technicus te vertellen
dat u de set hebt gebruikt.
n
a n
adere
inspectie kan de technicus u vertellen
of de band gerepareerd kan worden of
moet worden vervangen. F
br eng de band met behulp van de
compressor op de voorgeschreven
spanning (spanning verhogen:
schakelaar B in stand "I" ; spanning
verlagen: schakelaar B in stand "O"
en knop C indrukken), zoals vermeld
op de bandenspanningssticker in de
portieropening aan bestuurderszijde.
A
ls de bandenspanning sterk daalt, is het lek
niet goed gedicht; neem contact op met het
CI
t
ro
Ën-
netwerk of een gekwalificeerde
werkplaats om u verder te helpen.
F
V
er wijder de set en berg deze op.
F
r
i
jd niet harder dan 80 km/h en niet verder
dan 200
km.
9
Praktische informatie
Page 176 of 328

174
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

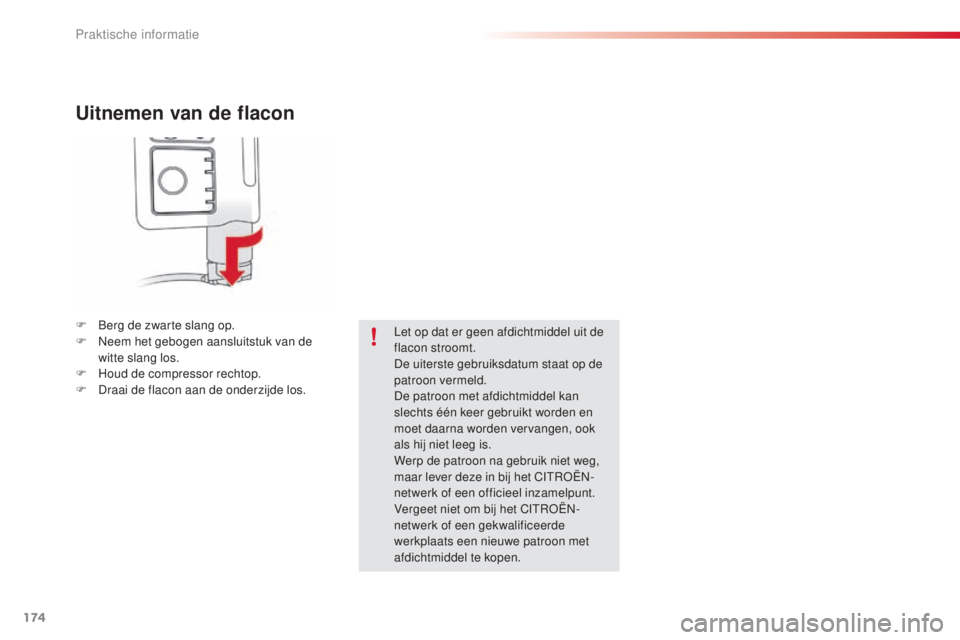

Uitnemen van de flacon
F berg de zwarte slang op.
F ne em het gebogen aansluitstuk van de
witte slang los.
F
H
oud de compressor rechtop.
F
D
raai de flacon aan de onderzijde los. Let op dat er geen afdichtmiddel uit de
flacon stroomt.
De uiterste gebruiksdatum staat op de
patroon vermeld.
De patroon met afdichtmiddel kan
slechts één keer gebruikt worden en
moet daarna worden vervangen, ook
als hij niet leeg is.
Werp de patroon na gebruik niet weg,
maar lever deze in bij het CI
t
ro
Ën-
n
etwerk of een officieel inzamelpunt.
Vergeet niet om bij het CI
t
ro
Ën-
n
etwerk of een gekwalificeerde
werkplaats een nieuwe patroon met
afdichtmiddel te kopen.
Praktische informatie
Page 177 of 328

175
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

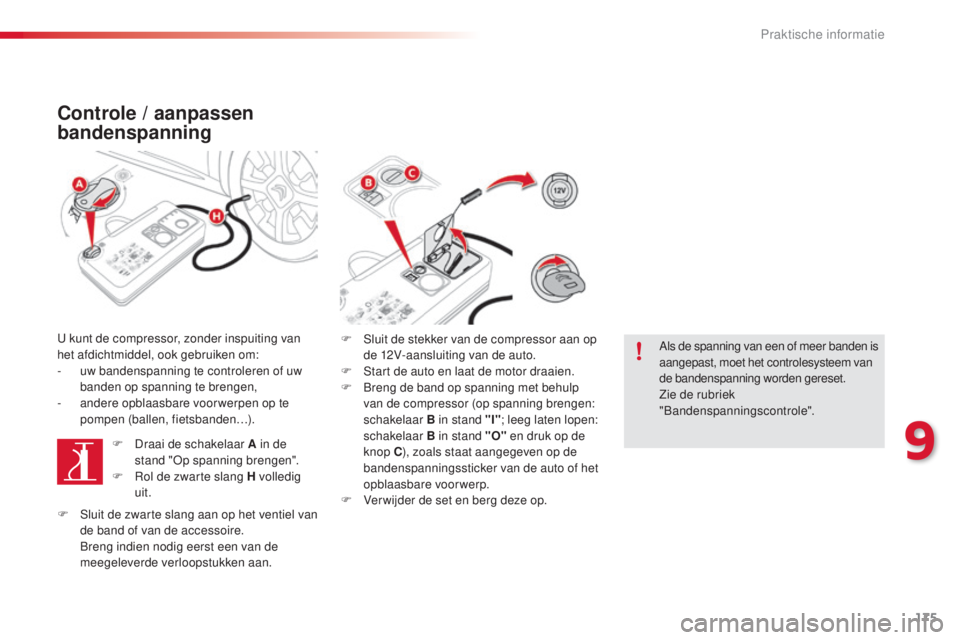

Controle / aanpassen
bandenspanning
u kunt de compressor, zonder inspuiting van
h et afdichtmiddel, ook gebruiken om:
-
u
w bandenspanning te controleren of uw
banden op spanning te brengen,
-
a
ndere opblaasbare voor werpen op te
pompen (ballen, fietsbanden…).
F
D
raai de schakelaar A in de
stand "
op
spanning brengen".
F
r
o
l de zwarte slang H volledig
uit. F
sl uit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F
s
t
art de auto en laat de motor draaien.
F
b
r
eng de band op spanning met behulp
van de compressor (op spanning brengen:
schakelaar B in stand "I" ; leeg laten lopen:
schakelaar B in stand "O" en druk op de
knop C ), zoals staat aangegeven op de
bandenspanningssticker van de auto of het
opblaasbare voorwerp.
F
V
er wijder de set en berg deze op.Als de spanning van een of meer banden is
aangepast, moet het controlesysteem van
de bandenspanning worden gereset.
Zie de rubriek
"bandenspanningscontrole".
F
s
l
uit de zwarte slang aan op het ventiel van
de band of van de accessoire.
b
r
eng indien nodig eerst een van de
meegeleverde verloopstukken aan.
9
Praktische informatie
Page 178 of 328

176
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

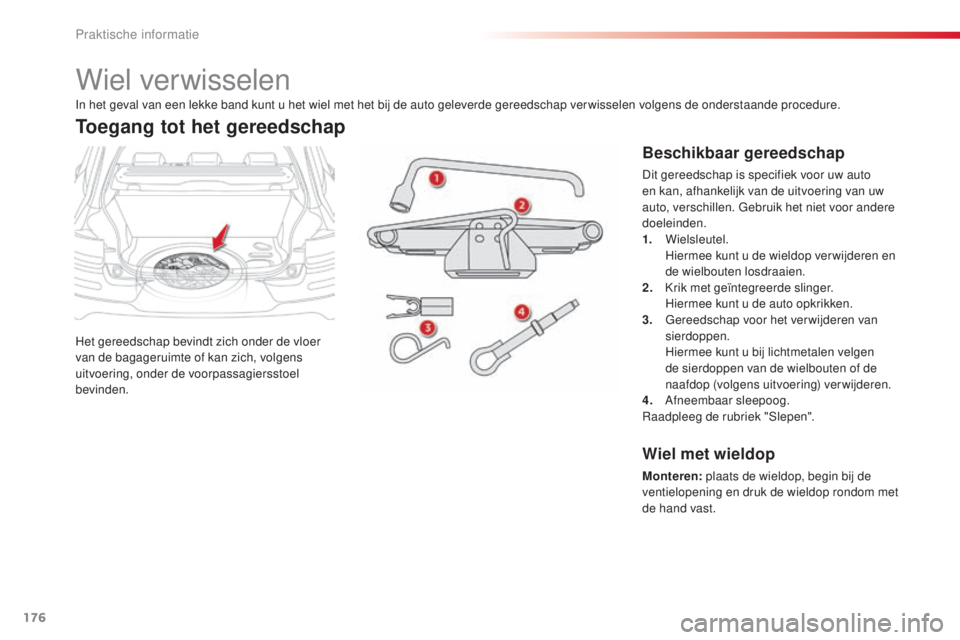

Wiel verwisselen
Het gereedschap bevindt zich onder de vloer
van de bagageruimte of kan zich, volgens
uitvoering, onder de voorpassagiersstoel
bevinden.
Toegang tot het gereedschap
Beschikbaar gereedschap
Dit gereedschap is specifiek voor uw auto
en kan, afhankelijk van de uitvoering van uw
auto, verschillen. Gebruik het niet voor andere
doeleinden.
1.
Wielsleutel.
H
iermee kunt u de wieldop ver wijderen en
de wielbouten losdraaien.
2.
k
r
ik met geïntegreerde slinger.
H
iermee kunt u de auto opkrikken.
3.
G
ereedschap voor het ver wijderen van
sierdoppen.
H
iermee kunt u bij lichtmetalen velgen
de sierdoppen van de wielbouten of de
naafdop (volgens uitvoering) verwijderen.
4.
A
fneembaar sleepoog.
ra
adpleeg de rubriek "
sle
pen".
In het geval van een lekke band kunt u het wiel met het bij de auto geleverde gereedschap ver wisselen volgens de onderstaande procedure.
Wiel met wieldop
Monteren:
plaats de wieldop, begin bij de
ventielopening en druk de wieldop rondom met
de hand vast.
Praktische informatie
Page 179 of 328

177
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

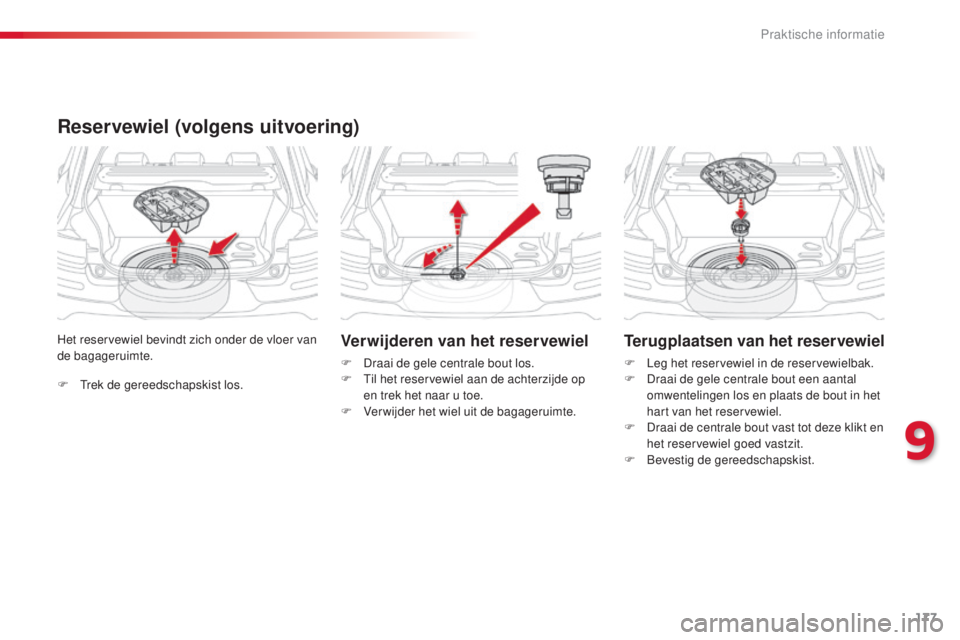

F trek de gereedschapskist los. Het reservewiel bevindt zich onder de vloer van
de bagageruimte.
Reservewiel (volgens uitvoering)
Verwijderen van het reservewiel
F Draai de gele centrale bout los.
F ti l het reservewiel aan de achterzijde op
en trek het naar u toe.
F
V
er wijder het wiel uit de bagageruimte.
Terugplaatsen van het reservewiel
F Leg het reservewiel in de reservewielbak.
F D raai de gele centrale bout een aantal
omwentelingen los en plaats de bout in het
hart van het reservewiel.
F
D
raai de centrale bout vast tot deze klikt en
het reservewiel goed vastzit.
F
b
e
vestig de gereedschapskist.
9
Praktische informatie
Page 180 of 328

178
C4-cactus_nl_Chap09_info-pratiques_ed02-2014

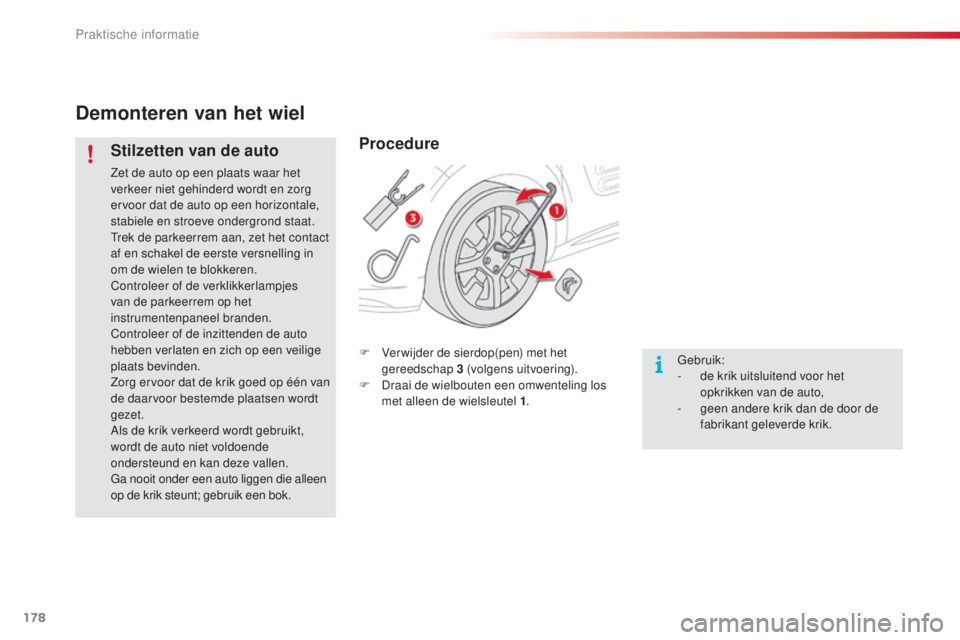

Demonteren van het wiel
Stilzetten van de auto
Zet de auto op een plaats waar het
verkeer niet gehinderd wordt en zorg
ervoor dat de auto op een horizontale,
stabiele en stroeve ondergrond staat.
tr
ek de parkeerrem aan, zet het contact
af en schakel de eerste versnelling in
om de wielen te blokkeren.
Controleer of de verklikkerlampjes
van de parkeerrem op het
instrumentenpaneel branden.
Controleer of de inzittenden de auto
hebben verlaten en zich op een veilige
plaats bevinden.
Zorg ervoor dat de krik goed op één van
de daarvoor bestemde plaatsen wordt
gezet.
Als de krik verkeerd wordt gebruikt,
wordt de auto niet voldoende
ondersteund en kan deze vallen.
Ga nooit onder een auto liggen die alleen
op de krik steunt; gebruik een bok.
Procedure
F Verwijder de sierdop(pen) met het gereedschap 3 (volgens uitvoering).
F
D
raai de wielbouten een omwenteling los
met alleen de wielsleutel 1 . Gebruik:
-
d
e krik uitsluitend voor het
opkrikken van de auto,
-
g
een andere krik dan de door de
fabrikant geleverde krik.
