CITROEN C4 CACTUS 2015 Kezelési útmutató (in Hungarian)

199
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

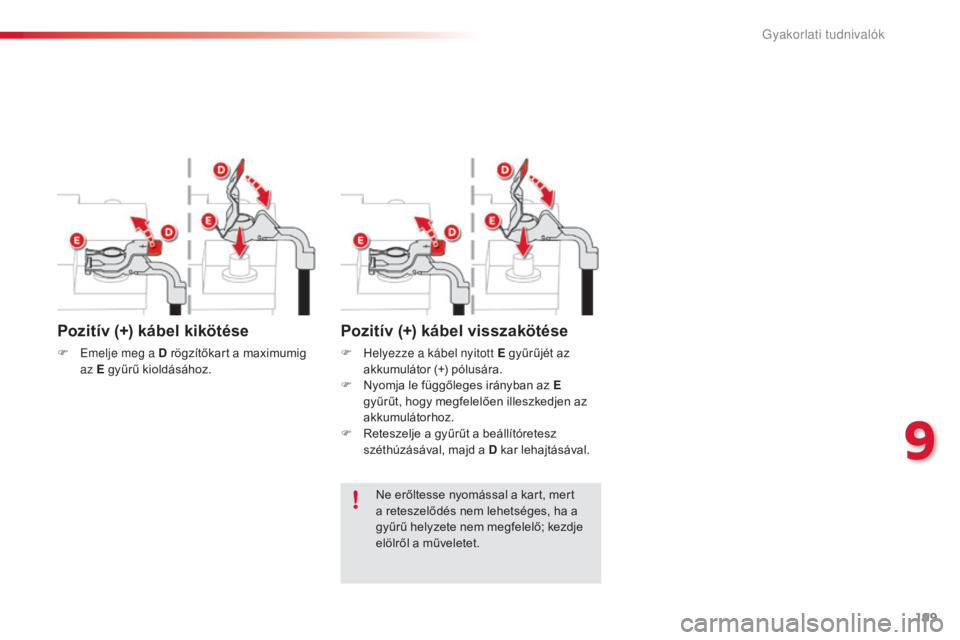

Ne erőltesse nyomással a kart, mert
a reteszelődés nem lehetséges, ha a
gyűrű helyzete nem megfelelő; kezdje
elölről a műveletet.
Pozitív (+) kábel kikötése
F emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Pozitív (+) kábel visszakötése
F Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
F

N
yomja le függőleges irányban az E
gyűrűt, hogy megfelelően illeszkedjen az
akkumulátorhoz.
F

R
eteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a D kar lehajtásával.
9
Gyakorlati tudnival

200
C4-cactus_hu_Chap09_info-pratiques_ed02-2014
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé) és
segédkábelek segítségével.

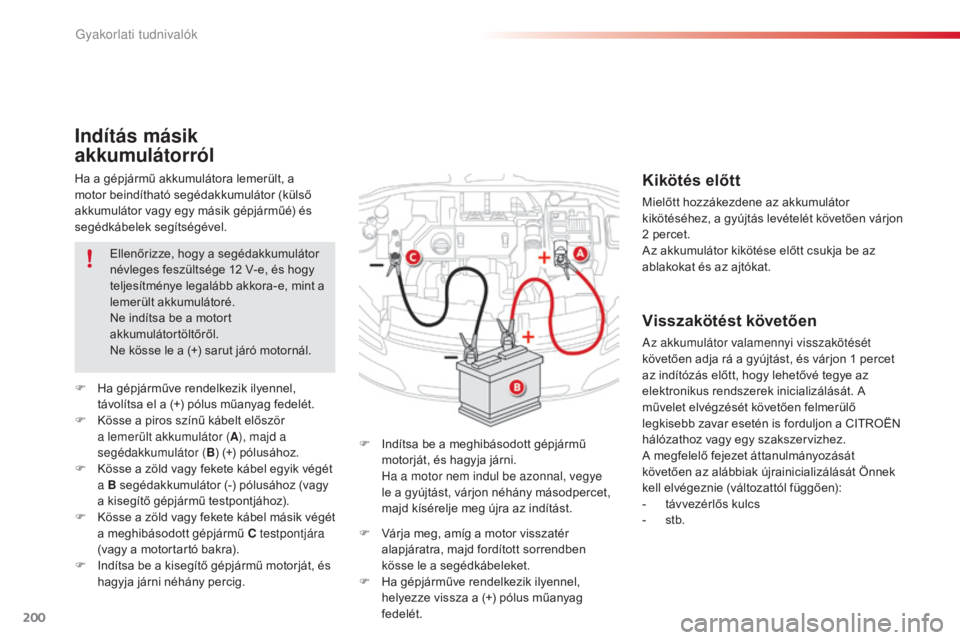

Indítás másik
akkumulátorról
F Indítsa be a meghibásodott gépjármű motorját, és hagyja járni.
H

a a motor nem indul be azonnal, vegye
le a gyújtást, várjon néhány másodpercet,
majd kísérelje meg újra az indítást.
F

H

a gépjárműve rendelkezik ilyennel,
távolítsa el a (+) pólus műanyag fedelét.
F

K

össe a piros színű kábelt először
a lemerült akkumulátor ( A), majd a
segédakkumulátor (B ) (+) pólusához.
F

K

össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor (-) pólusához (vagy
a kisegítő gépjármű testpontjához).
F

K

össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára
(vagy a motortartó bakra).
F

I

ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig. Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12

V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort
akkumulátortöltőről.
Ne kösse le a (+) sarut járó motornál.
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követően várjon
2
percet.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
Visszakötést követően
az akkumulátor valamennyi visszakötését
követően adja rá a gyújtást, és várjon 1 percet
az indítózás előtt, hogy lehetővé tegye az
elektronikus rendszerek inicializálását. A
művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A megfelelő fejezet áttanulmányozását
követően az alábbiak újrainicializálását Önnek
kell elvégeznie (változattól függően):
-

t
ávvezérlős kulcs
-
s

tb.
F

V

árja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F

H

a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
Gyakorlati tudnivalók

201
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

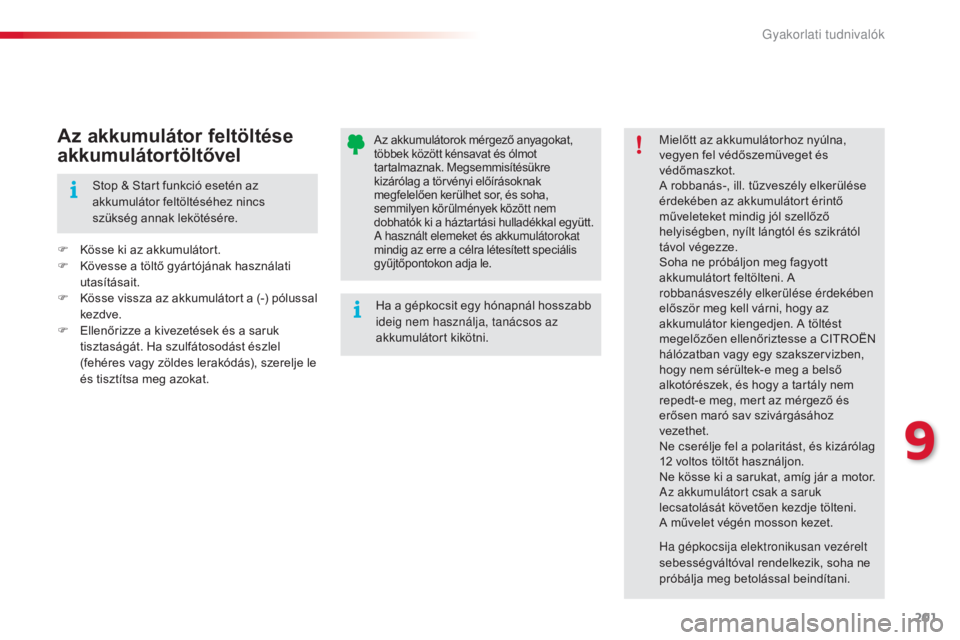

Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre
kizárólag a törvényi előírásoknak
megfelelően kerülhet sor, és soha,
semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
a h
asznált elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A
robbanásveszély elkerülése érdekében
először meg kell várni, hogy az
akkumulátor kiengedjen. A töltést
megelőzően ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek, és hogy a tartály nem
repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához
vezethet.
Ne cserélje fel a polaritást, és kizárólag
12
voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
az a

kkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.
Ha gépkocsija elektronikusan vezérelt
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.Az akkumulátor feltöltése
akkumulátortöltővel
F Kösse ki az akkumulátort.
F K övesse a töltő gyártójának használati
utasításait.
F

K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F

E
llenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat. Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs
szükség annak lekötésére.
9
Gyakorlati tudnival

202
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

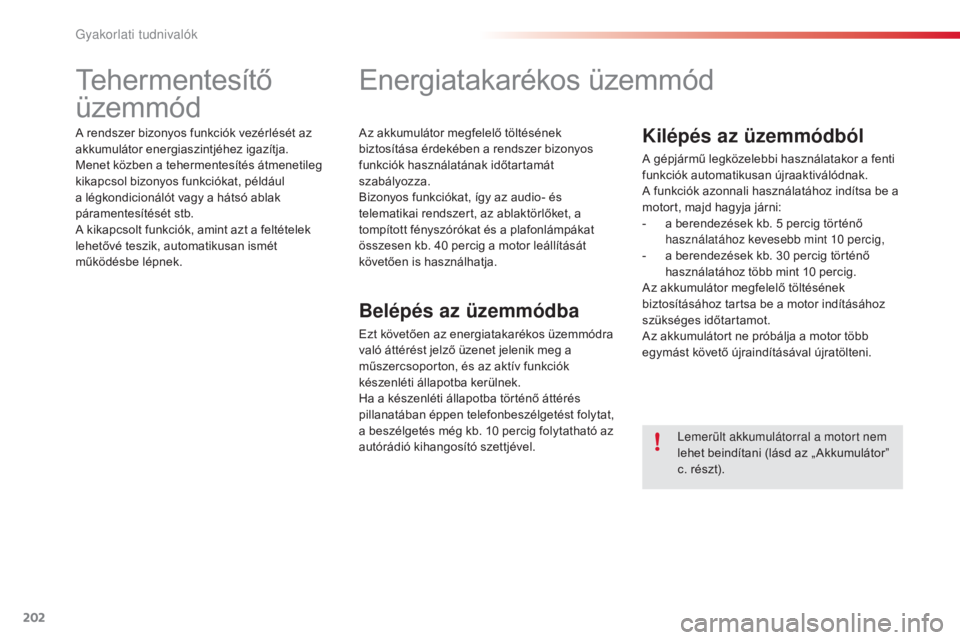

Tehermentesítő
üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.Az akkumulátor megfelelő töltésének
biztosítása érdekében a rendszer bizonyos
funkciók használatának időtartamát
szabályozza.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és a plafonlámpákat
összesen kb. 40
percig a motor leállítását
követően is használhatja.
Energiatakarékos üzemmód
Belépés az üzemmódba
Ezt követően az energiatakarékos üzemmódra
való áttérést jelző üzenet jelenik meg a
műszercsoporton, és az aktív funkciók
készenléti állapotba kerülnek.
Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést folytat,
a beszélgetés még kb. 10
percig folytatható az
autórádió kihangosító szettjével.
Kilépés az üzemmódból
A gépjármű legközelebbi használatakor a fenti
funkciók automatikusan újraaktiválódnak.
A funkciók azonnali használatához indítsa be a
motort, majd hagyja járni:
-

a b
erendezések kb. 5 percig történő
használatához kevesebb mint 10


percig,
-

a b
erendezések kb. 30 percig történő
használatához több mint 10
percig.
Az akkumulátor megfelelő töltésének
biztosításához tartsa be a motor indításához
szükséges időtartamot.
Az akkumulátort ne próbálja a motor több
egymást követő újraindításával újratölteni.
le

merült akkumulátorral a motort nem
lehet beindítani (lásd az „ Akkumulátor”
c. részt).
Gyakorlati tudnivalók

203
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

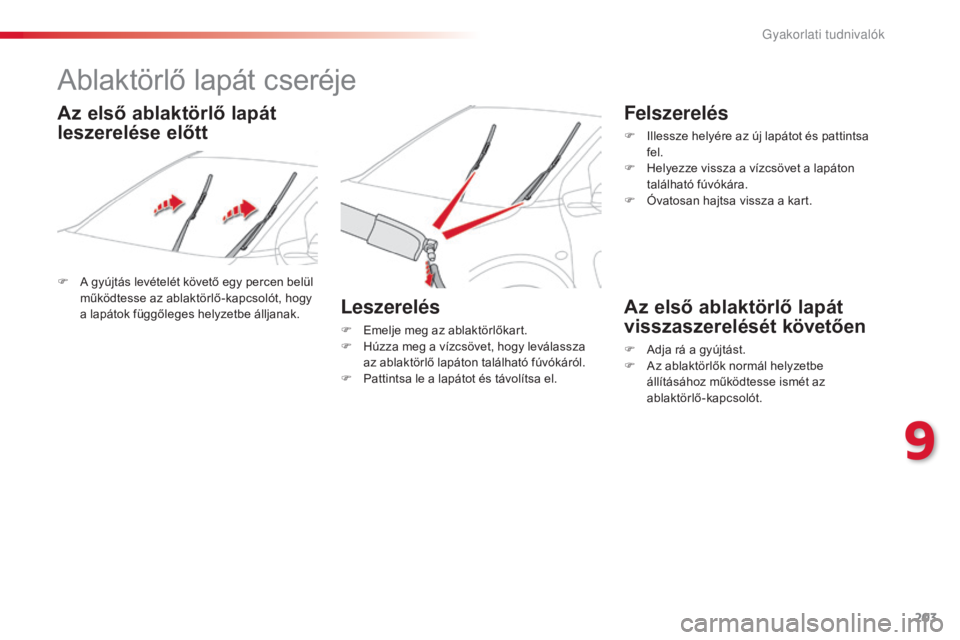

Ablaktörlő lapát cseréje
F A gyújtás levételét követő egy percen belül működtesse az ablaktörlő-kapcsolót, hogy
a lapátok függőleges helyzetbe álljanak.
Leszerelés
F Emelje meg az ablaktörlőkart.
F H úzza meg a vízcsövet, hogy leválassza
az ablaktörlő lapáton található fúvókáról.
F

P
attintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F

H
elyezze vissza a vízcsövet a lapáton
található fúvókára.
F

Ó
vatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.
F A z ablaktörlők normál helyzetbe
állításához működtesse ismét az
ablaktörlő-kapcsolót.
Az első ablaktörlő lapát
leszerelése előtt
9
Gyakorlati tudnivalók

204
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

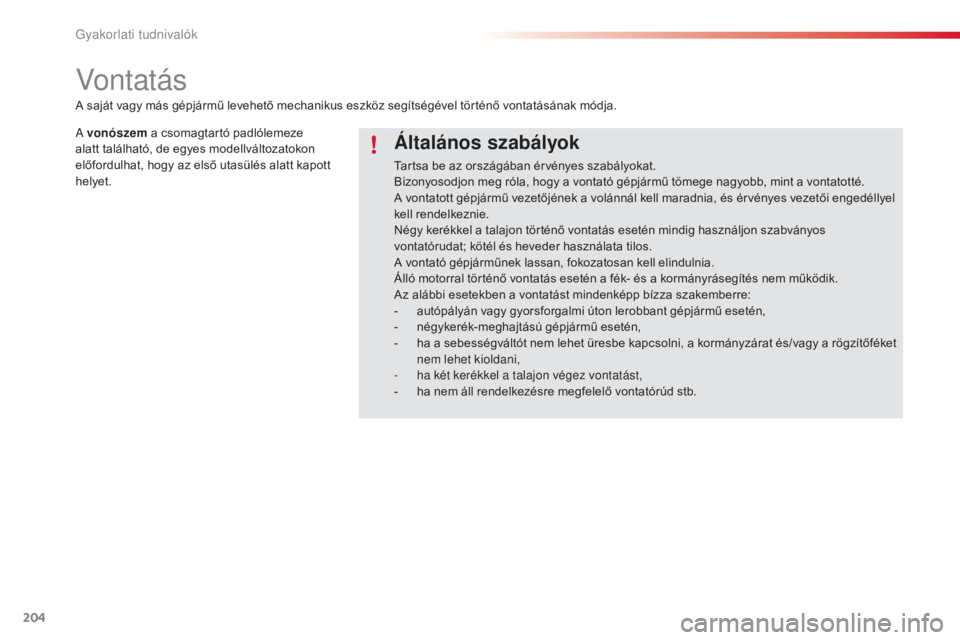

Vontatás
Általános szabályok
Tartsa be az országában érvényes szabályokat.
Bizonyosodjon meg róla, hogy a vontató gépjármű tömege nagyobb, mint a vontatotté.
A vontatott gépjármű vezetőjének a volánnál kell maradnia, és érvényes vezetői engedéllyel
kell rendelkeznie.
Négy kerékkel a talajon történő vontatás esetén mindig használjon szabványos
vontatórudat; kötél és heveder használata tilos.
A vontató gépjárműnek lassan, fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén a fék- és a kormányrásegítés nem működik.
Az alábbi esetekben a vontatást mindenképp bízza szakemberre:
-
a
utópályán vagy gyorsforgalmi úton lerobbant gépjármű esetén,
-
né

gykerék-meghajtású gépjármű esetén,
-

h
a a sebességváltót nem lehet üresbe kapcsolni, a kormányzárat és/vagy a rögzítőféket
nem lehet kioldani,
-

h
a két kerékkel a talajon végez vontatást,
-

h
a nem áll rendelkezésre megfelelő vontatórúd stb.
A saját vagy más gépjármű levehető mechanikus eszköz segítségével történő vontatásának módja.
a

vonószem
a csomagtartó padlólemeze
alatt található, de egyes modellváltozatokon
előfordulhat, hogy az első utasülés alatt kapott
helyet.
Gyakorlati tudnival

205
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

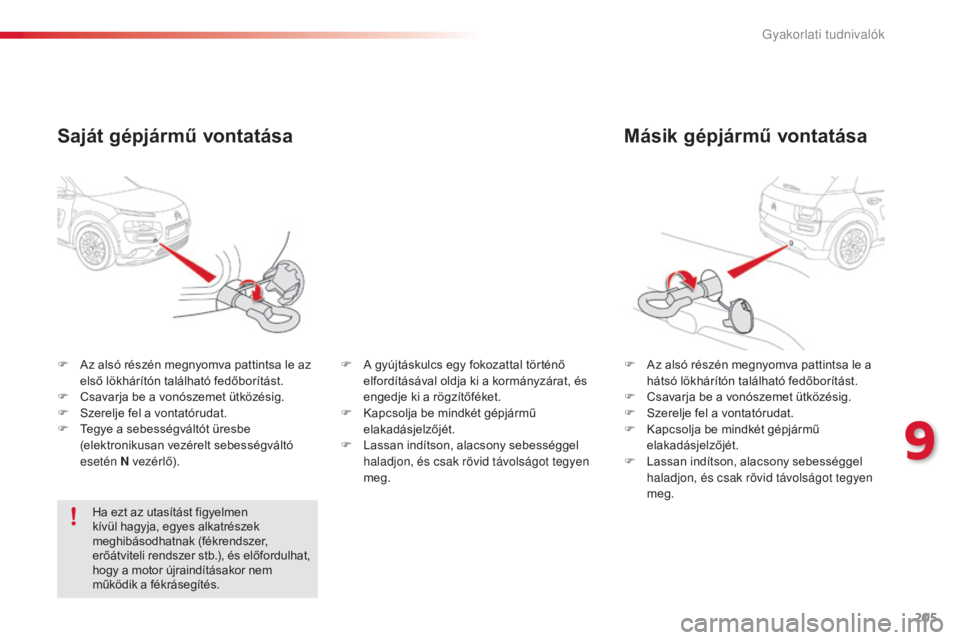

Másik gépjármű vontatása
F Az alsó részén megnyomva pattintsa le a hátsó lökhárítón található fedőborítást.
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be mindkét gépjármű
elakadásjelzőjét.
F

L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távolságot tegyen
meg.
F
A
z alsó részén megnyomva pattintsa le az
első lökhárítón található fedőborítást.
F

C

savarja be a vonószemet ütközésig.
F

S

zerelje fel a vontatórudat.
F

T

egye a sebességváltót üresbe
(elektronikusan vezérelt sebességváltó
esetén N vezérlő).
Saját gépjármű vontatása
Ha ezt az utasítást figyelmen
kívül hagyja, egyes alkatrészek
meghibásodhatnak (fékrendszer,
erőátviteli rendszer stb.), és előfordulhat,
hogy a motor újraindításakor nem
működik a fékrásegítés. F

A g
yújtáskulcs egy fokozattal történő
elfordításával oldja ki a kormányzárat, és
engedje ki a rögzítőféket.
F
K
apcsolja be mindkét gépjármű
elakadásjelzőjét.
F
L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távolságot tegyen
meg.
9
Gyakorlati tudnival

206
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

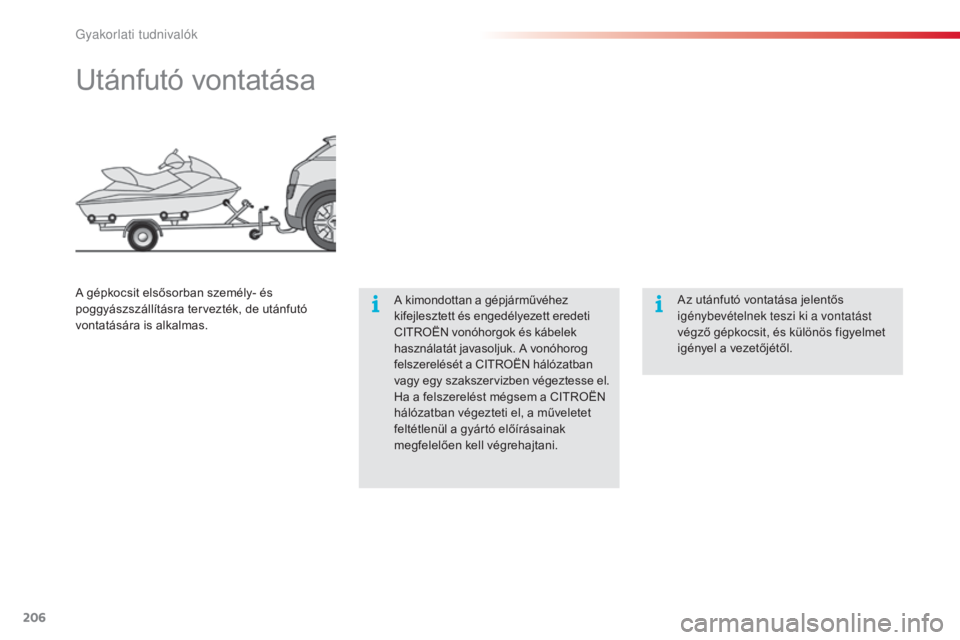

Utánfutó vontatása
A kimondottan a gépjárművéhez
kifejlesztett és engedélyezett eredeti
CITROËN vonóhorgok és kábelek
használatát javasoljuk. A vonóhorog
felszerelését a CITROËN hálózatban
vagy egy szakszervizben végeztesse el.
Ha a felszerelést mégsem a CITROËN
hálózatban végezteti el, a műveletet
feltétlenül a gyártó előírásainak
megfelelően kell végrehajtani.
A gépkocsit elsősorban személy- és
poggyászszállításra tervezték, de utánfutó
vontatására is alkalmas.
Az utánfutó vontatása jelentős
igénybevételnek teszi ki a vontatást
végző gépkocsit, és különös figyelmet
igényel a vezetőjétől.
Gyakorlati tudnival

207
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

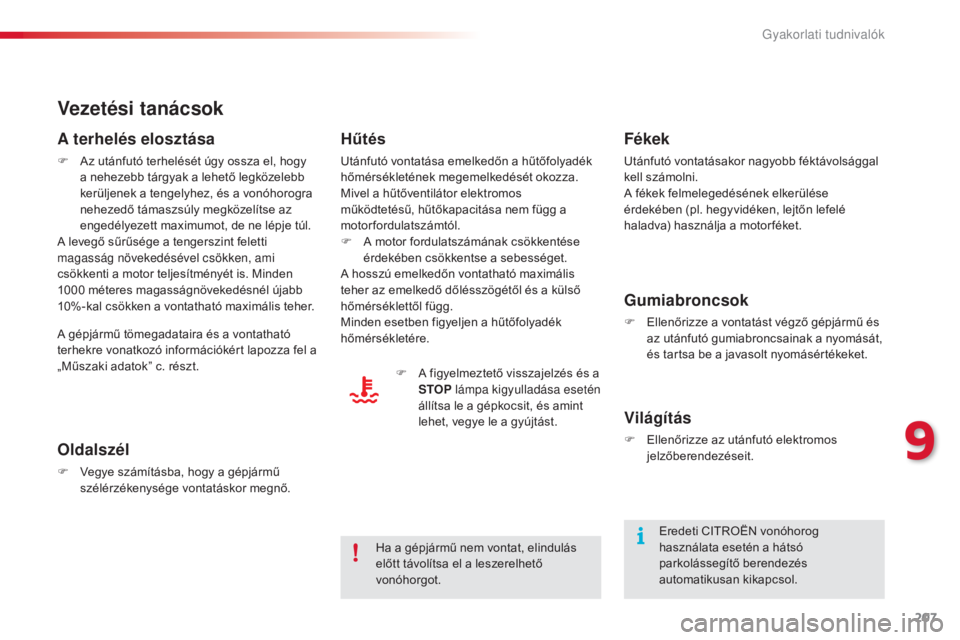

Vezetési tanácsok
A terhelés elosztása
F Az utánfutó terhelését úgy ossza el, hogy a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a vonóhorogra
nehezedő támaszsúly megközelítse az
engedélyezett maximumot, de ne lépje túl.
A levegő sűrűsége a tengerszint feletti
magasság növekedésével csökken, ami
csökkenti a motor teljesítményét is. Minden
1000
méteres magasságnövekedésnél újabb
10%-kal csökken a vontatható maximális teher.
Oldalszél
F Vegye számításba, hogy a gépjármű szélérzékenysége vontatáskor megnő.
Hűtés
Utánfutó vontatása emelkedőn a hűtőfolyadék
hőmérsékletének megemelkedését okozza.
Mivel a hűtőventilátor elektromos
működtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
F

A m
otor fordulatszámának csökkentése
érdekében csökkentse a sebességet.
A hosszú emelkedőn vontatható maximális
teher az emelkedő dőlésszögétől és a külső
hőmérséklettől függ.
Minden esetben figyeljen a hűtőfolyadék
hőmérsékletére.
F

A f
igyelmeztető visszajelzés és a
STOP lámpa kigyulladása esetén
állítsa le a gépkocsit, és amint
lehet, vegye le a gyújtást.
Fékek
Utánfutó vontatásakor nagyobb féktávolsággal
kell számolni.
A fékek felmelegedésének elkerülése
érdekében (pl. hegyvidéken, lejtőn lefelé
haladva) használja a motorféket.
Gumiabroncsok
F Ellenőrizze a vontatást végző gépjármű és az utánfutó gumiabroncsainak a nyomását,
és tartsa be a javasolt nyomásértékeket.
Világítás
F Ellenőrizze az utánfutó elektromos jelzőberendezéseit.
A gépjármű tömegadataira és a vontatható
terhekre vonatkozó információkért lapozza fel a
„Műszaki adatok” c. részt.
Ha a gépjármű nem vontat, elindulás
előtt távolítsa el a leszerelhető
vonóhorgot.Eredeti CITROËN vonóhorog
használata esetén a hátsó
parkolássegítő berendezés
automatikusan kikapcsol.
9
Gyakorlati tudnivalók

208
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

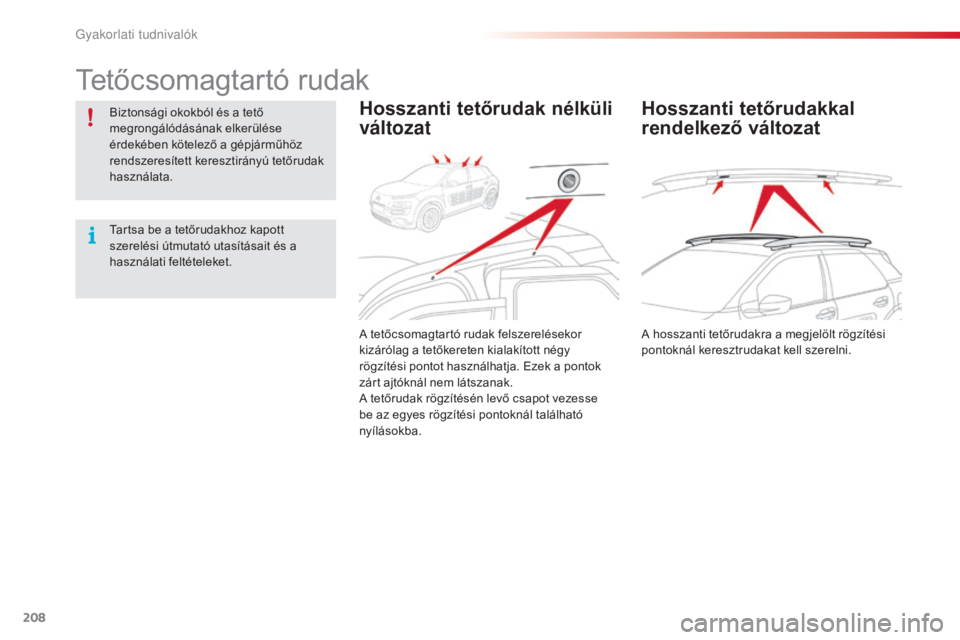

Tetőcsomagtartó rudak
Biztonsági okokból és a tető
megrongálódásának elkerülése
érdekében kötelező a gépjárműhöz
rendszeresített keresztirányú tetőrudak
használata.
Tartsa be a tetőrudakhoz kapott
szerelési útmutató utasításait és a
használati feltételeket.Hosszanti tetőrudak nélküli
változat
A tetőcsomagtartó rudak felszerelésekor
kizárólag a tetőkereten kialakított négy
rögzítési pontot használhatja. Ezek a pontok
zárt ajtóknál nem látszanak.
A tetőrudak rögzítésén levő csapot vezesse
be az egyes rögzítési pontoknál található
nyílásokba.
Hosszanti tetőrudakkal
rendelkező változat
A hosszanti tetőrudakra a megjelölt rögzítési
pontoknál keresztrudakat kell szerelni.
Gyakorlati tudnivalók
