179
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

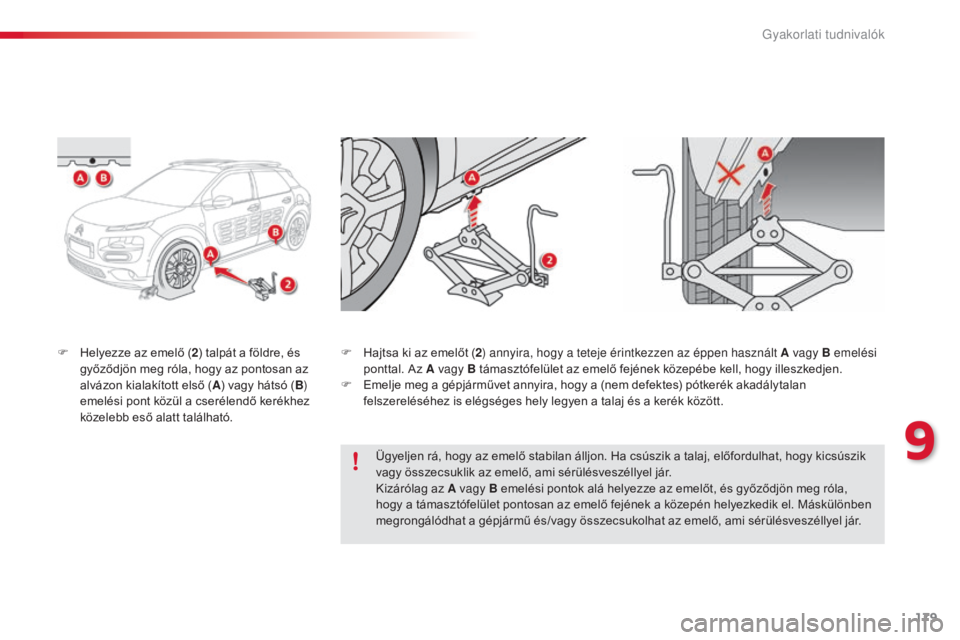

F Helyezze az emelő (2) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első ( A) vagy hátsó ( B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található. F
H ajtsa ki az emelőt (
2) annyira, hogy a teteje érintkezzen az éppen használt A vagy B emelési
ponttal. Az A vagy B támasztófelület az emelő fejének közepébe kell, hogy illeszkedjen.
F

E
melje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a talaj és a kerék között.
Ügyeljen rá, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla,
hogy a támasztófelület pontosan az emelő fejének a közepén helyezkedik el. Máskülönben
megrongálódhat a gépjármű és/vagy összecsukolhat az emelő, ami sérülésveszéllyel jár.
9
Gyakorlati tudnivalók

180
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

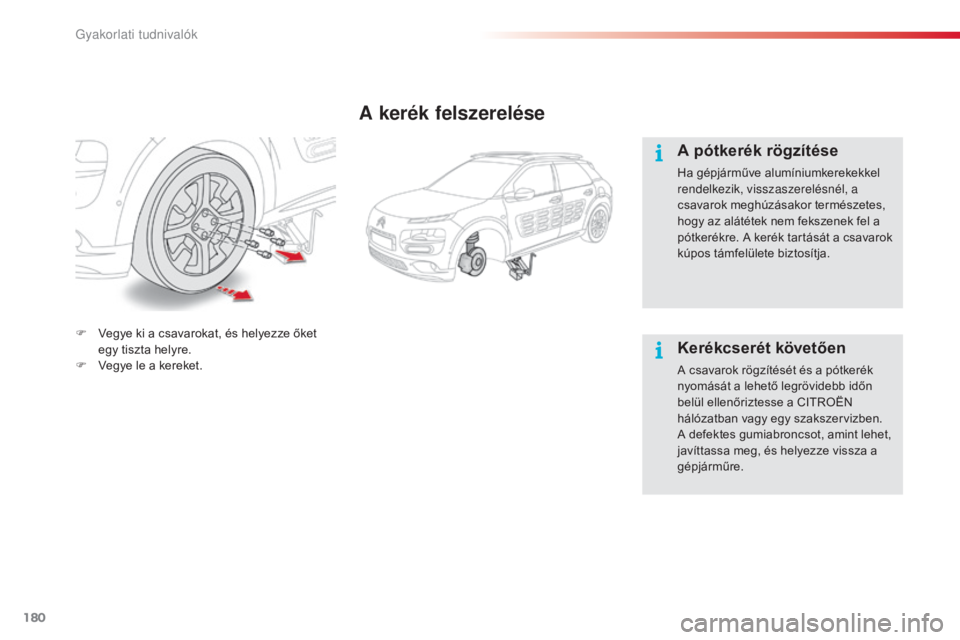

A kerék felszerelése
A pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel a
pótkerékre. A kerék tartását a csavarok
kúpos támfelülete biztosítja.
Kerékcserét követően
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
F

V

egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F
V
egye le a kereket.
Gyakorlati tudnivalók

181
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

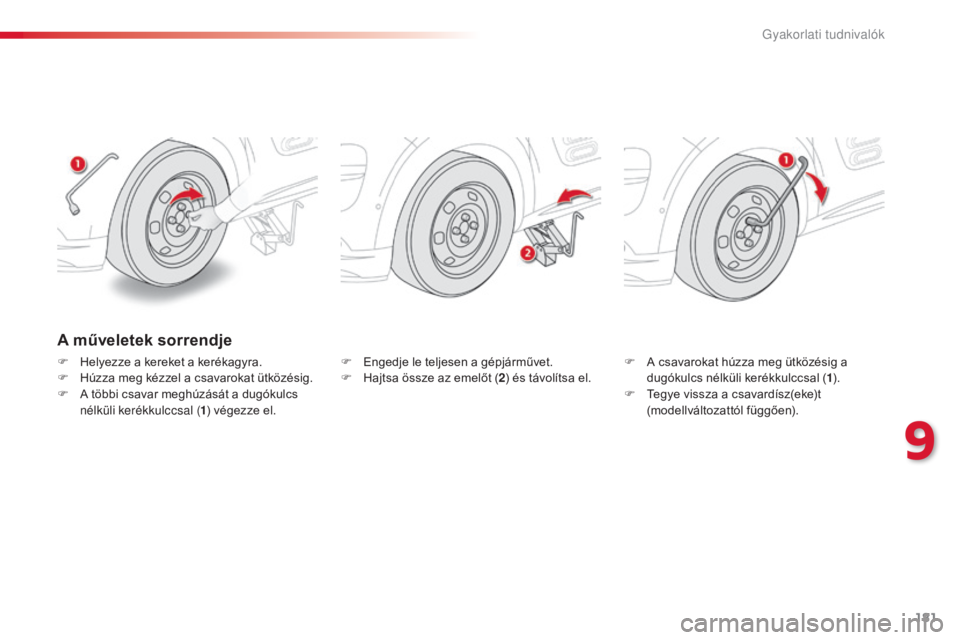

A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A t
öbbi csavar meghúzását a dugókulcs
nélküli kerékkulccsal ( 1) végezze el. F
E ngedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt (2) és távolítsa el. F
A c savarokat húzza meg ütközésig a
dugókulcs nélküli kerékkulccsal ( 1).
F

T
egye vissza a csavardísz(eke)t
(modellváltozattól függően).
9
Gyakorlati tudnival

182
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

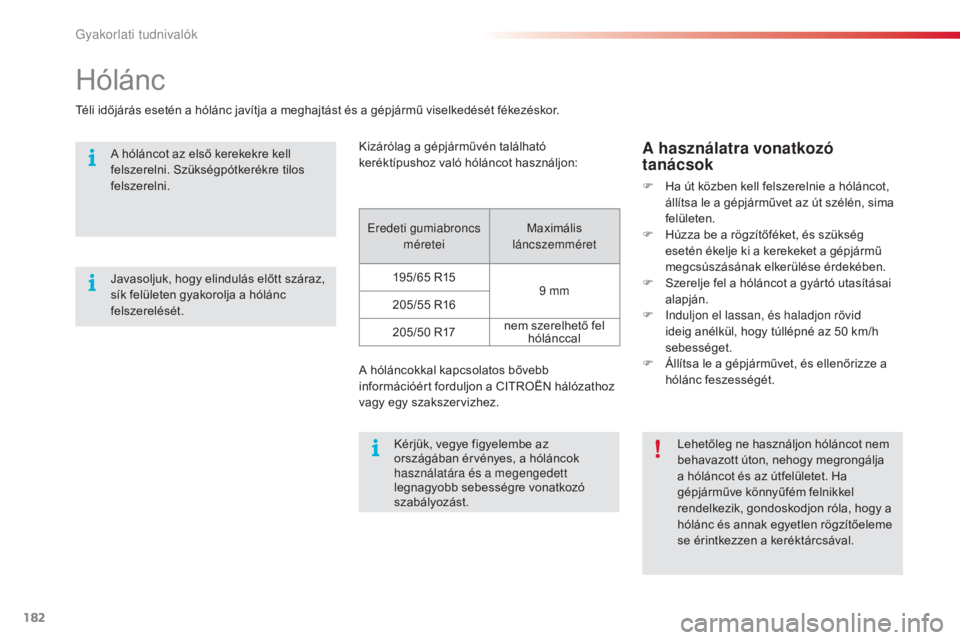

Hólánc
Téli időjárás esetén a hólánc javítja a meghajtást és a gépjármű viselkedését fékezéskor.Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
ere

deti gumiabroncs méretei Maximális
láncszemméret
195/65
R159
mm
205/55
R16
205/50
R17nem szerelhető fel
hólánccal
A hóláncokkal kapcsolatos bővebb
információért forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A használatra vonatkozó
tanácsok
F Ha út közben kell felszerelnie a hóláncot, állítsa le a gépjárművet az út szélén, sima
felületen.
F

H
úzza be a rögzítőféket, és szükség
esetén ékelje ki a kerekeket a gépjármű
megcsúszásának elkerülése érdekében.
F

S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F
i
n
duljon el lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50
km/h
sebességet.
F

Á
llítsa le a gépjárművet, és ellenőrizze a
hólánc feszességét.
Kérjük, vegye figyelembe az
országában érvényes, a hóláncok
használatára és a megengedett
legnagyobb sebességre vonatkozó
szabályozást.
A hóláncot az első kerekekre kell
felszerelni. Szükségpótkerékre tilos
felszerelni.
Lehetőleg ne használjon hóláncot nem
behavazott úton, nehogy megrongálja
a hóláncot és az útfelületet. Ha
gépjárműve könnyűfém felnikkel
rendelkezik, gondoskodjon róla, hogy a
hólánc és annak egyetlen rögzítőeleme
se érintkezzen a keréktárcsával.
Javasoljuk, hogy elindulás előtt száraz,
sík felületen gyakorolja a hólánc
felszerelését.
Gyakorlati tudnival

183
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

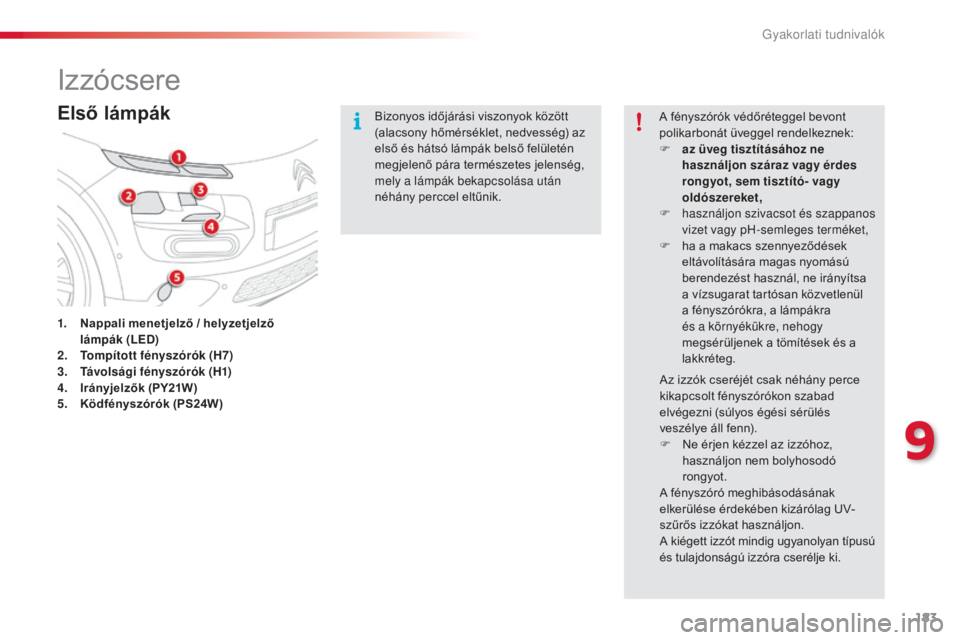

Izzócsere
Első lámpák
1. Nappali menetjelző / helyzetjelző lámpák (LED)
2.
T

ompított fényszórók (H7)
3.
T

ávolsági fényszórók (H1)
4.
I

rányjelzők (PY21W)
5.
K

ödfényszórók (PS24W) Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
ha
sználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
9
Gyakorlati tudnivalók

184
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

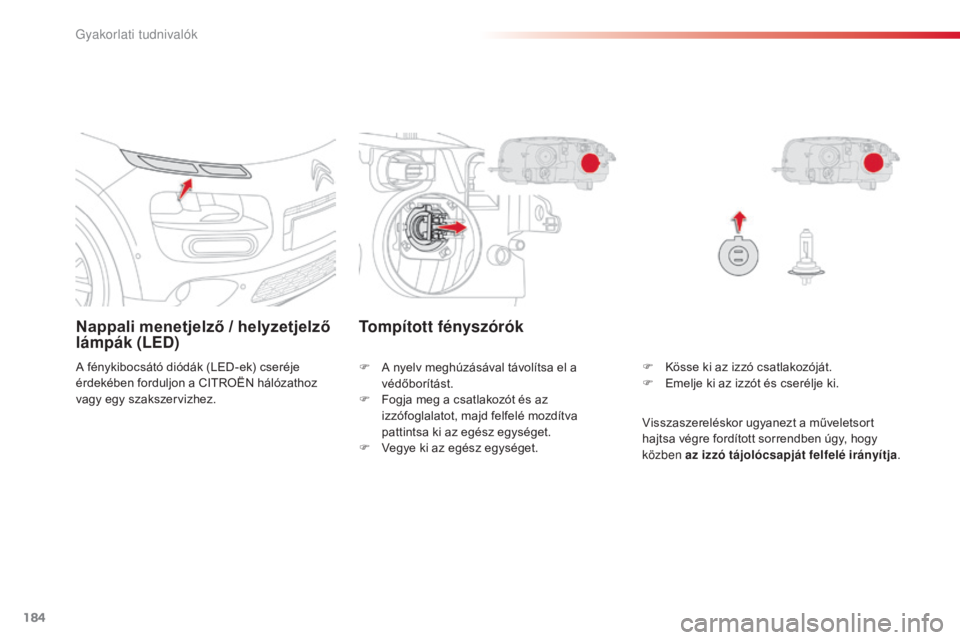

Nappali menetjelző / helyzetjelző
lámpák (LED)
A fénykibocsátó diódák (LED-ek) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.F
K össe ki az izzó csatlakozóját.
F

E
melje ki az izzót és cserélje ki.
Tompított fényszórók
F A nyelv meghúzásával távolítsa el a védőborítást.
F

F
ogja meg a csatlakozót és az
izzófoglalatot, majd felfelé mozdítva
pattintsa ki az egész egységet.
F

V
egye ki az egész egységet. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben úgy, hogy
közben az izzó tájolócsapját felfelé irányítja
.
Gyakorlati tudnivalók

185
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

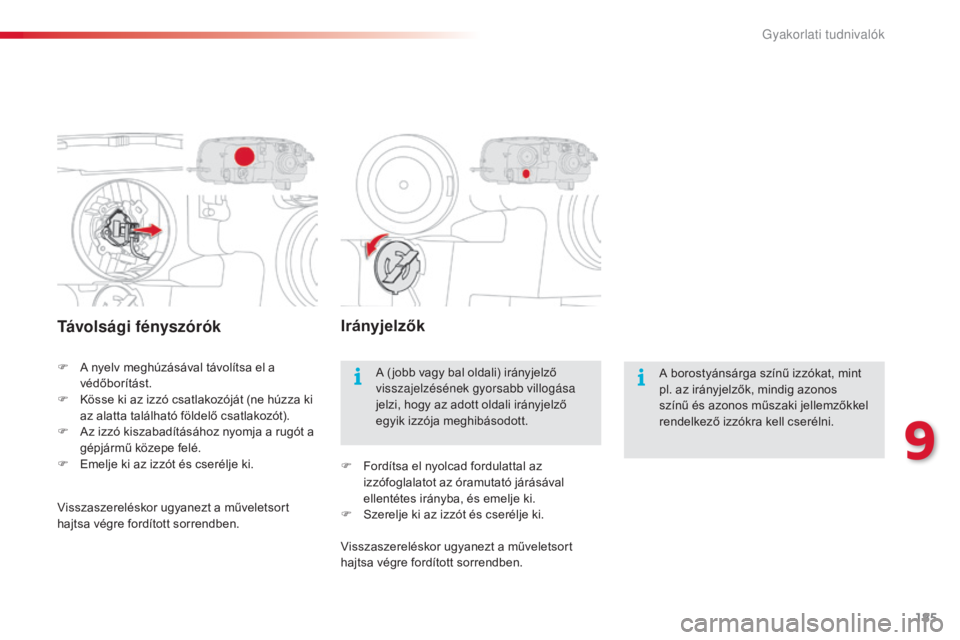

Távolsági fényszórók
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki az izzó csatlakozóját (ne húzza ki
az alatta található földelő csatlakozót).
F

A
z izzó kiszabadításához nyomja a rugót a
gépjármű közepe felé.
F

E
melje ki az izzót és cserélje ki.
Irányjelzők
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
F

F

ordítsa el nyolcad fordulattal az
izzófoglalatot az óramutató járásával
ellentétes irányba, és emelje ki.
F

S

zerelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
9
Gyakorlati tudnivalók

186
C4-cactus_hu_Chap09_info-pratiques_ed02-2014
Ködfényszórók
Az izzócserét a CITROËN hálózatban
vagy egy szakszervizben is
elvégeztetheti.
F
A
z első lökhárító alatt csavarozza ki a
sárvédő 3

rögzítőcsavarját.
F

T

ávolítsa el a sárvédőt, hogy
hozzáférhessen a ködfényszóróhoz.
F

A f

elül található nyelv megnyomásával
kösse ki az izzófoglalat csatlakozóját. F
A k
ét patentot hüvelyk- és mutatóujja közé
szorítva húzza ki a foglalatot (fent és lent).
F

C

serélje ki az egységet (foglalat + izzó).
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Gyakorlati tudnival

187
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

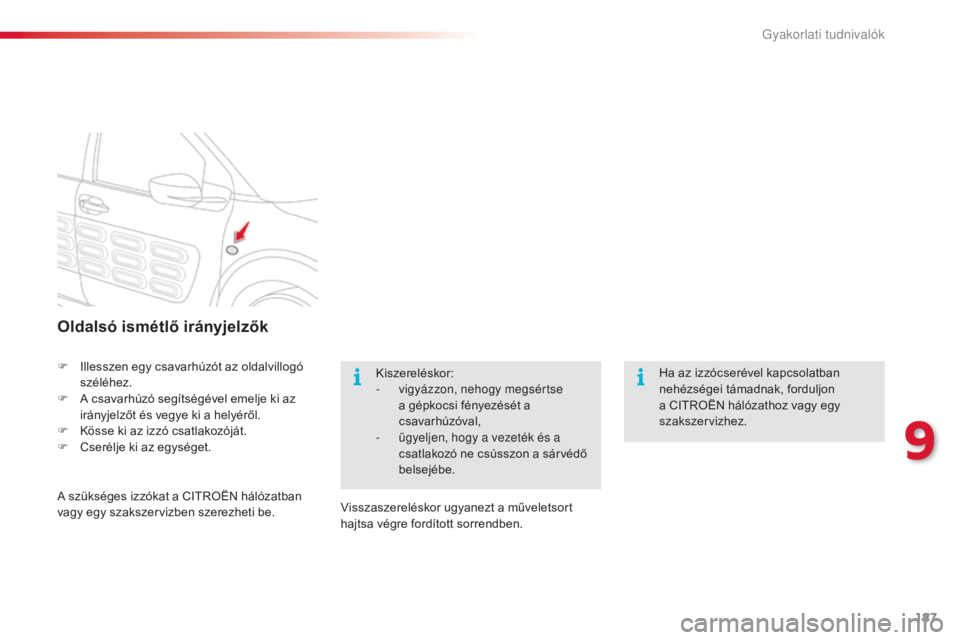

Oldalsó ismétlő irányjelzők
F Illesszen egy csavarhúzót az oldalvillogó széléhez.
F

A c
savarhúzó segítségével emelje ki az
irányjelzőt és vegye ki a helyéről.
F

K
össe ki az izzó csatlakozóját.
F

C
serélje ki az egységet.
A szükséges izzókat a CITROËN hálózatban
vagy egy szakszervizben szerezheti be. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.Kiszereléskor:
-
v

igyázzon, nehogy megsértse
a gépkocsi fényezését a
csavarhúzóval,
-

ü
gyeljen, hogy a vezeték és a
csatlakozó ne csússzon a sárvédő
belsejébe. Ha az izzócserével kapcsolatban
nehézségei támadnak, forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
9
Gyakorlati tudnival

188
C4-cactus_hu_Chap09_info-pratiques_ed02-2014

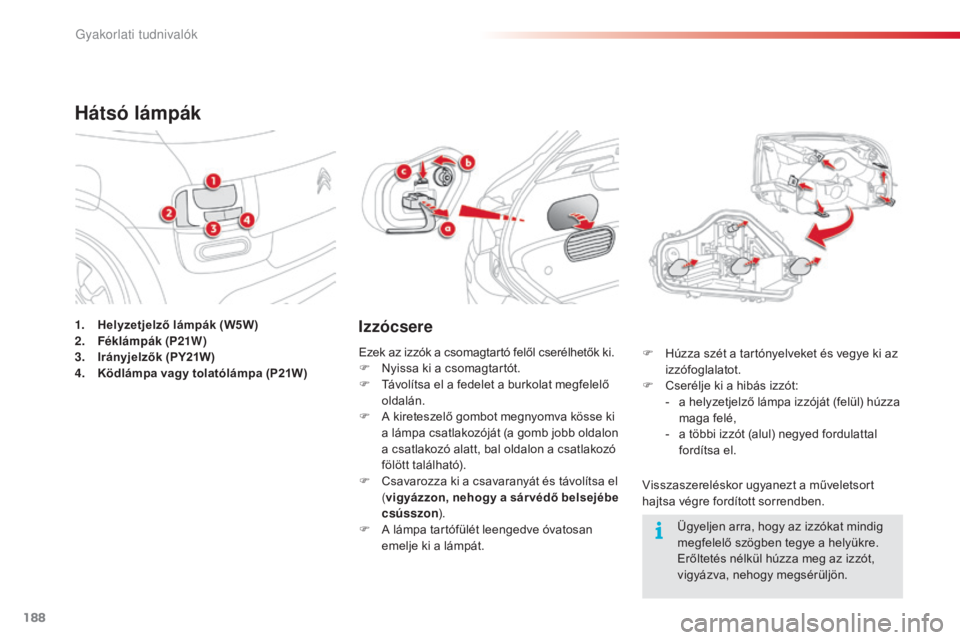

1. Helyzetjelző lámpák (W5W)
2. Féklámpák (P21W)
3.
I

rányjelzők (PY21W)
4.
K

ödlámpa vagy tolatólámpa (P21W)
Hátsó lámpák
Izzócsere
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
H
úzza szét a tartónyelveket és vegye ki az
izzófoglalatot.
F
C
serélje ki a hibás izzót:
-
a h
elyzetjelző lámpa izzóját (felül) húzza
maga felé,
-
a t
öbbi izzót (alul) negyed fordulattal
fordítsa el.
Ezek az izzók a csomagtartó felől cserélhetők ki.
F

N

yissa ki a csomagtartót.
F

T

ávolítsa el a fedelet a burkolat megfelelő
oldalán.
F

A k

ireteszelő gombot megnyomva kösse ki
a lámpa csatlakozóját (a gomb jobb oldalon
a csatlakozó alatt, bal oldalon a csatlakozó
fölött található).
F
C
savarozza ki a csavaranyát és távolítsa el
( vigyázzon, nehogy a sár védő belsejébe
csússzon ).
F

A l

ámpa tartófülét leengedve óvatosan
emelje ki a lámpát. Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.
Erőltetés nélkül húzza meg az izzót,
vigyázva, nehogy megsérüljön.
