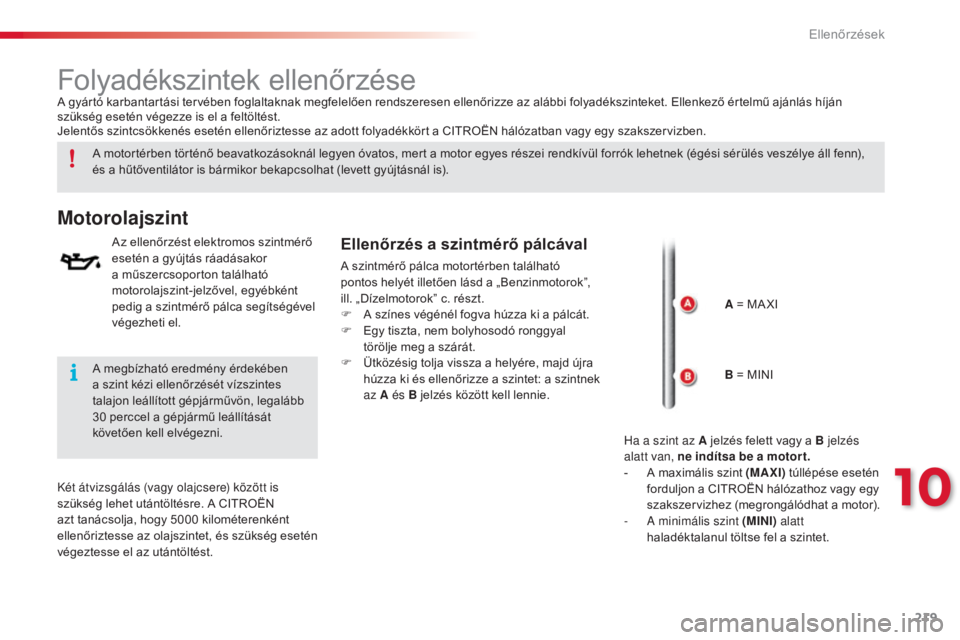

Folyadékszintek ellenőrzése
A motortérben történő beavatkozásoknál legyen óvatos, mert a motor egyes részei rendkívül forrók lehetnek (égési sérülés veszélye áll fenn),
és a hűtőventilátor is bármikor bekapcsolhat (levett gyújtásnál is).
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás ráadásakor
a műszercsoporton található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca segítségével
végezheti el.Ellenőrzés a szintmérő pálcával
A szintmérő pálca motortérben található
pontos helyét illetően lásd a „Benzinmotorok”,
ill. „Dízelmotorok” c. részt.
F
A s
zínes végénél fogva húzza ki a pálcát.
F

E
gy tiszta, nem bolyhosodó ronggyal
törölje meg a szárát.
F

Ü
tközésig tolja vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A és B jelzés között kell lennie.
A gyártó karbantartási tervében foglaltaknak megfelelően rendszeresen ellenőrizze az alábbi folyadékszinteket. Ellenkező értelmű ajánlás híján
szükség esetén végezze is el a feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse az adott folyadékkört a CITROËN hálózatban vagy egy szakszervizben.
Ha a szint az A jelzés felett vagy a B jelzés
alatt van, ne indítsa be a motor t.
-
A m
aximális szint (MAXI) túllépése esetén
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez (megrongálódhat a motor).
-
a minimális szint (MINI) alatt
haladéktalanul töltse fel a szintet. A = MA XI
B = MINI
A megbízható eredmény érdekében
a szint kézi ellenőrzését vízszintes
talajon leállított gépjárművön, legalább
30

perccel a gépjármű leállítását
követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A CITROËN
azt tanácsolja, hogy 5000

kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést.
10
Ellenőrzések

220
C4-cactus_hu_Chap10_verifications_ed02-2014
Olajfeltöltést követően a gyújtás
ráadásakor a motorolajszint-jelző
még 30 percig nem mutat megbízható
eredményt.A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
A motorolaj feltöltése
A motorolaj-betöltő nyílás motortérben található
pontos helyét illetően lásd a „Benzinmotorok”,
ill. „Dízelmotorok” c. részt.
F

A b
etöltőnyíláshoz való hozzáféréshez
csavarja le a tartály kupakját.
F

K
is adagokban töltse be az olajat,
vigyázva, nehogy a motor alkotóelemeire
fröccsenjen (tűzveszély).
F

A s
zintmérő pálcával történő
szintellenőrzés előtt várjon néhány percet.
F

S
zükség esetén folytassa a feltöltést.
F

A s
zintellenőrzést követően gondosan
zárja vissza a tartály kupakját, és tegye
vissza a szintmérő pálcát a helyére.
Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatban lásd a gyártó karbantartási
ter vét.
a

motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat.
Ellenőrzések

221
C4-cactus_hu_Chap10_verifications_ed02-2014

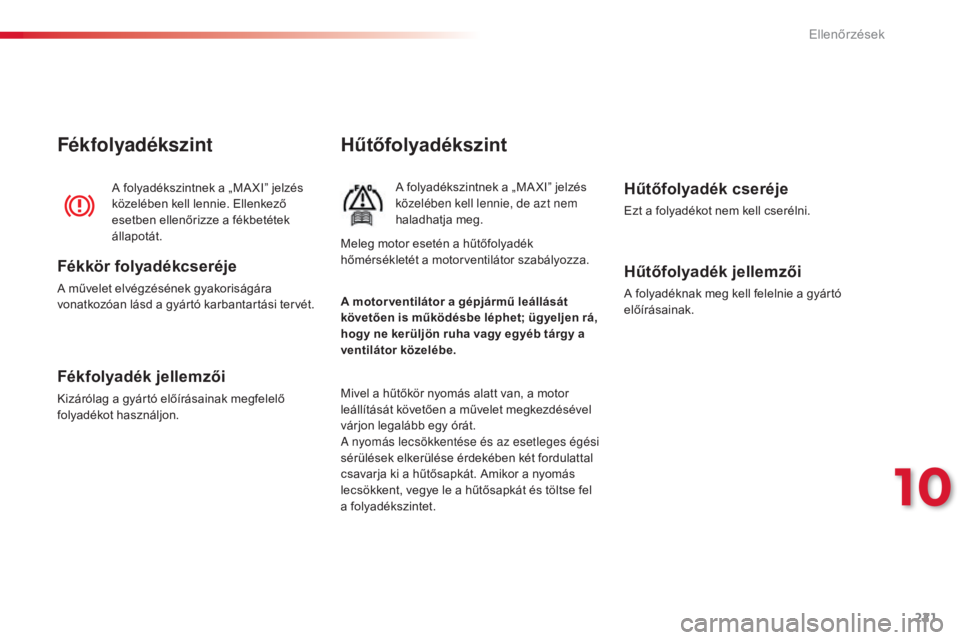

Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés
közelében kell lennie, de azt nem
haladhatja meg.
Mivel a hűtőkör nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
a

nyomás lecsökkentése és az esetleges égési
sérülések elkerülése érdekében két fordulattal
csavarja ki a hűtősapkát. Amikor a nyomás
lecsökkent, vegye le a hűtősapkát és töltse fel
a folyadékszintet.Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
A folyadékszintnek a „MA XI” jelzés
közelében kell lennie. Ellenkező
esetben ellenőrizze a fékbetétek
állapotát.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságára
vonatkozóan lásd a gyártó karbantartási tervét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon. A motor ventilátor a gépjármű leállását
követően is működésbe léphet; ügyeljen rá,
hogy ne kerüljön ruha vagy egyéb tárgy a
ventilátor közelébe. Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.
10
Ellenőrzések

222
C4-cactus_hu_Chap10_verifications_ed02-2014
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége
az emberi egészségre káros, igen maró
hatású.
Az elhasználódott olajat és egyéb
használt folyadékot ne öntse a
csatornarendszerbe vagy a földre.
A fáradt olajat a CITROËN hálózatban
vagy egy szakszervizben az erre a célra
rendszeresített konténerekbe öntse.
Elhasználódott anyagok

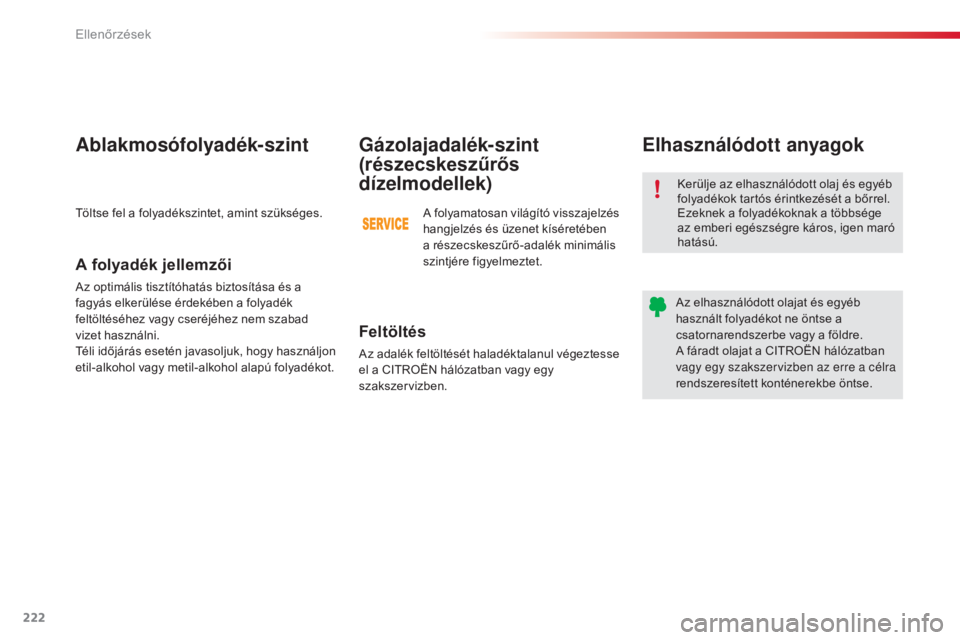

Feltöltés
Az adalék feltöltését haladéktalanul végeztesse
el a CITROËN hálózatban vagy egy
szakszervizben.
Gázolajadalék-szint
(részecskeszűrős
dízelmodellek)
A folyamatosan világító visszajelzés
hangjelzés és üzenet kíséretében
a részecskeszűrő-adalék minimális
szintjére figyelmeztet.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a
fagyás elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez nem szabad
vizet használni.
Téli időjárás esetén javasoljuk, hogy használjon
etil-alkohol vagy metil-alkohol alapú folyadékot.
Ablakmosófolyadék-szint
Töltse fel a folyadékszintet, amint szükséges.
Ellenőrzések

223
C4-cactus_hu_Chap10_verifications_ed02-2014

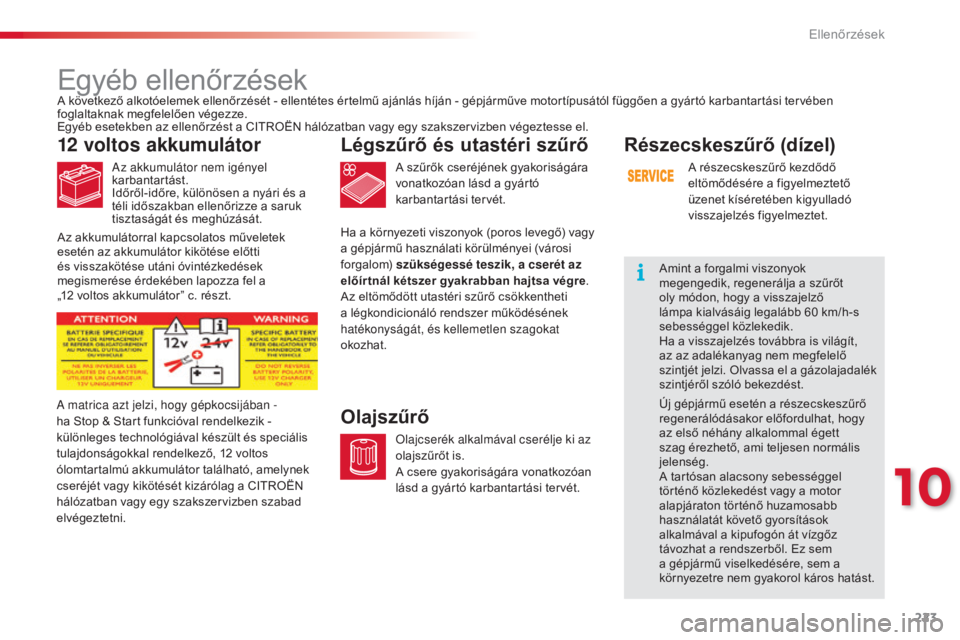

Egyéb ellenőrzések
12 voltos akkumulátor
az akkumulátor nem igényel
karbantartást.
Időről-időre, különösen a nyári és a
téli időszakban ellenőrizze a saruk
tisztaságát és meghúzását.A szűrők cseréjének gyakoriságára
vonatkozóan lásd a gyártó
karbantartási tervét.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
lásd a gyártó karbantartási tervét.
Olajszűrőa matrica azt jelzi, hogy gépkocsijában -
h a Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
tulajdonságokkal rendelkező, 12
voltos
ólomtartalmú akkumulátor található, amelynek
cseréjét vagy kikötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben szabad
elvégeztetni. A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében
foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom) szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
Részecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődésére a figyelmeztető
üzenet kíséretében kigyulladó
visszajelzés figyelmeztet.
Amint a forgalmi viszonyok
megengedik, regenerálja a szűrőt
oly módon, hogy a visszajelző
lámpa kialvásáig legalább 60
km/h-s
sebességgel közlekedik.
Ha a visszajelzés továbbra is világít,
az az adalékanyag nem megfelelő
szintjét jelzi. Olvassa el a gázolajadalék
szintjéről szóló bekezdést.
Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett
szag érezhető, ami teljesen normális
jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. Ez sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
Az akkumulátorral kapcsolatos műveletek
esetén az akkumulátor kikötése előtti
és visszakötése utáni óvintézkedések
megismerése érdekében lapozza fel a
„12

voltos akkumulátor” c. részt.
10
Ellenőrzések

224
C4-cactus_hu_Chap10_verifications_ed02-2014
A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
Fékbetétek
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Féktárcsák állapotaCsak a CitROËN által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
C
i

t
R
OËN válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe,
rövid fékezésekkel szárítsa, illetve
jégmentesítse a fékeket.Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.
Elektronikusan vezérelt
sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén
a beállítást két időszakos vizsgálat
között is végre kell hajtani.
A rendszer ellenőrzését a CITROËN
hálózatban vagy egy szakszervizben
végeztesse el.
az

elektromos berendezések
károsodásának elkerülése érdekében
soha ne tisztítsa a motorteret magas
nyomású vízsugárral.
fékek állapotának ellenőrzése még a gépkocsi
időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Ellenőrzések

225

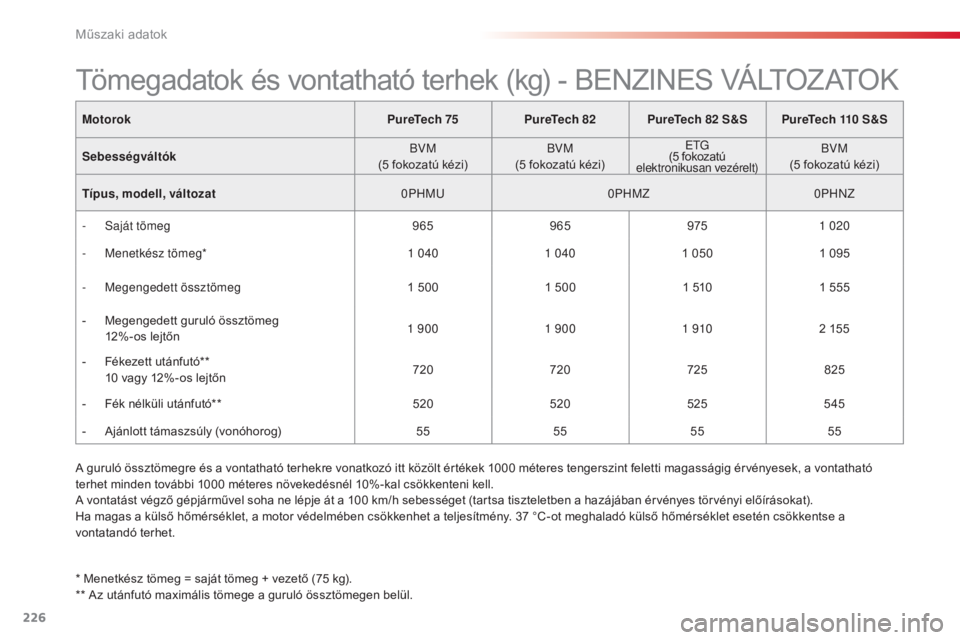

C4-cactus_hu_Chap11_caracteristiques-techniques_ed02-2014
MotorokPureTech 75PureTech 82PureTech 82 S&SPureTech110 S&S
Sebességváltók BV
m(

5 fokozatú kézi)BV
m(

5 fokozatú kézi)
e
t
G

(5
fokozatú
elektronikusan vezérelt) BV
m(

5 fokozatú kézi)
Típus, modell, változat 0PH
m

u
0
PH
m
z
0
PHN
z
H

engerűrtartalom (cm
3) 1 19 91 19 91 19 9
Furat x löket (mm) 75
x 90,575
x 90,575
x 90,5
Max. teljesítmény EGK-szabvány szerint (kW)* 5560 81
Max. teljesítmény fordulatszáma (ford./perc) 5
7505
7505
500
Max. nyomaték EGK-szabvány szerint (Nm) 11 6118205
Max. nyomaték fordulatszáma (ford./perc) 2
7502
7501
500
Üzemanyag ólommentesólommentesólommentes
Katalizátor igenigenigen
Motorolaj-feltöltési mennyiség (liter)
szűrőbetétcserével 3,25
3,25 3,5
* A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.
Motorok és sebességváltók - BENZINES VÁLTOZATOK
11
Műszaki adatok

226
C4-cactus_hu_Chap11_caracteristiques-techniques_ed02-2014
MotorokPureTech 75PureTech 82PureTech 82 S&S PureTech 110 S&S
Sebességváltók BV
m(

5 fokozatú kézi)BV
m(

5 fokozatú kézi)
e
t
G
(

5 fokozatú
elektronikusan vezérelt) BV
m(

5 fokozatú kézi)
Típus, modell, változat 0PH
m

u
0
PH
m
z
0
PHN
z
-

s
a
ját tömeg 965965 9751
020
-


m
e
netkész tömeg* 1
0401
0401
0501
095
-


m
e
gengedett össztömeg 1
5001
5001
5101
555
-
M

egengedett guruló össztömeg
1

2%-os lejtőn 1
9001
9001


9102
155
-

F
ékezett utánfutó**
1

0 vagy 12%-os lejtőn 720
720 725825
-

F
ék nélküli utánfutó** 520520 525545
-

A
jánlott támaszsúly (vonóhorog) 55555555
Tömegadatok és vontatható terhek (kg) - BENZINES VÁLTOZATOK
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható
t erhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel soha ne lépje át a 100
km/h sebességet (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37
°C-ot meghaladó külső hőmérséklet esetén csökkentse a
vontatandó terhet.
* Menetkész tömeg = saját tömeg + vezető (75
kg).
** Az utánfutó maximális tömege a guruló össztömegen belül.
Műszaki adatok

227
C4-cactus_hu_Chap11_caracteristiques-techniques_ed02-2014
Motoroke-HDi 92BlueHDi 100
Sebességváltók ETG6
(6
fokozatú elektronikusan vezérelt) BV
m(

5 fokozatú kézi)
Típus, modell, változat 0B9HP0BBHY
Hengerűrtartalom (cm
3) 1 5601 560
Furat x löket (mm) 75
x 88,375
x 88,3
Max. teljesítmény EGK-szabvány szerint (kW)* 6873
Max. teljesítmény fordulatszáma (ford./perc) 4


0003
750
Max. nyomaték EGK-szabvány szerint (Nm) 230254
Max. nyomaték fordulatszáma (ford./perc) 1
7501
750
Üzemanyag gázolajgázolaj
Katalizátor igenigen
Részecskeszűrő igenigen
Motorolaj-feltöltési mennyiség (liter)
szűrőbetétcserével 3,75
3,75
* A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.
Motorok és sebességváltók - DÍZELVÁLTOZATOK
11
Műszaki adatok

228
C4-cactus_hu_Chap11_caracteristiques-techniques_ed02-2014
Motoroke-HDi 92BlueHDi 100
Sebességváltók ETG6
(6
fokozatú elektronikusan vezérelt) BV
m(

5 fokozatú kézi)
Típus, modell, változat 0B9HP0BBHY
-
s
a
ját tömeg 1
0551
070
-


m
e
netkész tömeg* 1
1301
145
-


m
e
gengedett össztömeg 1
6051
610
-
M

egengedett guruló össztömeg
1

2%-os lejtőn 2
2052


210
-

F
ékezett utánfutó (a megengedett guruló
össztömegen belül)
1

0 vagy 12%-os lejtőn 825
825
-

F
ék nélküli utánfutó 565570
-

A
jánlott támaszsúly (vonóhorog) 5555
Tömegadatok és vontatható terhek (kg) - DÍZELVÁLTOZATOK
* Menetkész tömeg = saját tömeg + vezető (75 kg).
A g uruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható terhet minden
további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel soha ne lépje túl a 100 km/h sebességet (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet esetén csökkentse a
vontatandó terhet.
Műszaki adatok
