CITROEN C4 CACTUS 2016 Betriebsanleitungen (in German)

109
C4-cactus_de_Chap05_securite_ed01-2015

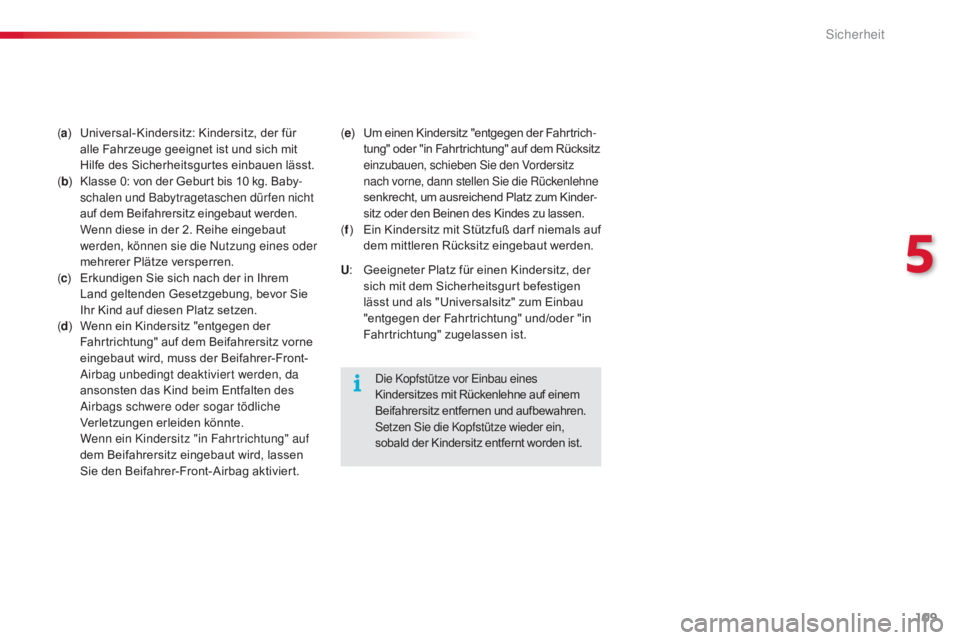

(a ) Universal-Kindersitz: Kindersitz, der für
alle Fahrzeuge geeignet ist und sich mit
Hilfe des Sicherheitsgurtes einbauen lässt.
( b )
K

lasse 0: von der Geburt bis 10 kg. Baby-
schalen und Babytragetaschen dürfen nicht
auf dem Beifahrersitz eingebaut werden.
W

enn diese in der 2. Reihe eingebaut
werden, können sie die Nutzung eines oder
mehrerer Plätze versperren.
( c )

E
rkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor Sie
Ihr Kind auf diesen Platz setzen.
Die Kopfstütze vor Einbau eines
Kindersitzes mit Rückenlehne auf einem
Beifahrersitz entfernen und aufbewahren.
Setzen Sie die Kopfstütze wieder ein,
sobald der Kindersitz entfernt worden ist.
U
:

G
eeigneter Platz für einen Kindersitz, der
sich mit dem Sicherheitsgurt befestigen
lässt und als "Universalsitz" zum Einbau
"entgegen der Fahrtrichtung" und/oder "in
Fahrtrichtung" zugelassen ist.
(
d )

W
enn ein Kindersitz "entgegen der
Fahrtrichtung" auf dem Beifahrersitz vorne
eingebaut wird, muss der Beifahrer-Front-
Airbag unbedingt deaktiviert werden, da
ansonsten das Kind beim Entfalten des
Airbags schwere oder sogar tödliche
Verletzungen erleiden könnte.
W

enn ein Kindersitz "in Fahrtrichtung" auf
dem Beifahrersitz eingebaut wird, lassen
Sie den Beifahrer-Front-Airbag aktiviert. (
e ) U m einen Kindersitz "entgegen der Fahrtrich
-
tung" oder "in Fahrtrichtung" auf dem Rücksitz
einzubauen, schieben Sie den Vordersitz
nach vorne, dann stellen Sie die Rückenlehne
senkrecht, um ausreichend Platz zum Kinder -
sitz oder den Beinen des Kindes zu lassen.
( f )

E
in Kindersitz mit Stützfuß dar f niemals auf
dem mittleren Rücksitz eingebaut werden.
5
Sicherheit

110
C4-cactus_de_Chap05_securite_ed01-2015

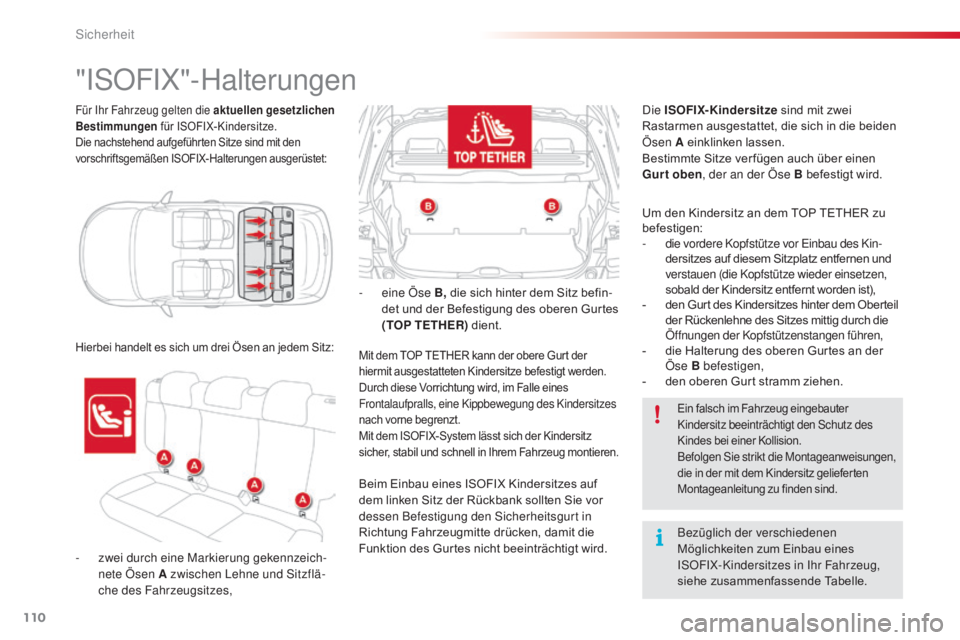

Für Ihr Fahrzeug gelten die aktuellen gesetzlichen
Bestimmungen für ISOFIX-Kindersitze.
Die nachstehend aufgeführten Sitze sind mit den
vorschriftsgemäßen ISOFIX-Halterungen ausgerüstet:
"ISOFIX"-Halterungen
Hierbei handelt es sich um drei Ösen an jedem Sitz:
- eine Öse B, die sich hinter dem Sitz befin -
det und der Befestigung des oberen Gurtes
(TOP TETHER) dient.
Mit dem TOP TETHER kann der obere Gurt der
hiermit ausgestatteten Kindersitze befestigt werden.
Durch diese Vorrichtung wird, im Falle eines
Frontalaufpralls, eine Kippbewegung des Kindersitzes
nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell in Ihrem Fahrzeug montieren.
Bezüglich der verschiedenen
Möglichkeiten zum Einbau eines
ISOFIX-Kindersitzes in Ihr Fahrzeug,
siehe zusammenfassende Tabelle.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz des
Kindes bei einer Kollision.
Befolgen Sie strikt die Montageanweisungen,
die in der mit dem Kindersitz gelieferten
Montageanleitung zu finden sind.
Beim Einbau eines ISOFIX Kindersitzes auf
dem linken Sitz der Rückbank sollten Sie vor
dessen Befestigung den Sicherheitsgurt in
Richtung Fahrzeugmitte drücken, damit die
Funktion des Gurtes nicht beeinträchtigt wird. Die ISOFIX-Kindersitze
sind mit zwei
Rastarmen ausgestattet, die sich in die beiden
Ösen

A einklinken lassen.
Bestimmte Sitze ver fügen auch über einen
Gurt oben , der an der Öse B befestigt wird.
Um den Kindersitz an dem TOP TETHER zu
befestigen:
-
d
ie vordere Kopfstütze vor Einbau des Kin
-
dersitzes auf diesem Sitzplatz entfernen und
verstauen (die Kopfstütze wieder einsetzen,
sobald der Kindersitz entfernt worden ist),
-
d
en Gurt des Kindersitzes hinter dem Oberteil
der Rückenlehne des Sitzes mittig durch die
Öffnungen der Kopfstützenstangen führen,
-
d
ie Halterung des oberen Gurtes an der
Öse B befestigen,
-
d
en oberen Gurt stramm ziehen.
-
z

wei durch eine Markierung gekennzeich -
nete Ösen A zwischen Lehne und Sitzflä -
che des Fahrzeugsitzes,
Sicherheit

111
C4-cactus_de_Chap05_securite_ed01-2015

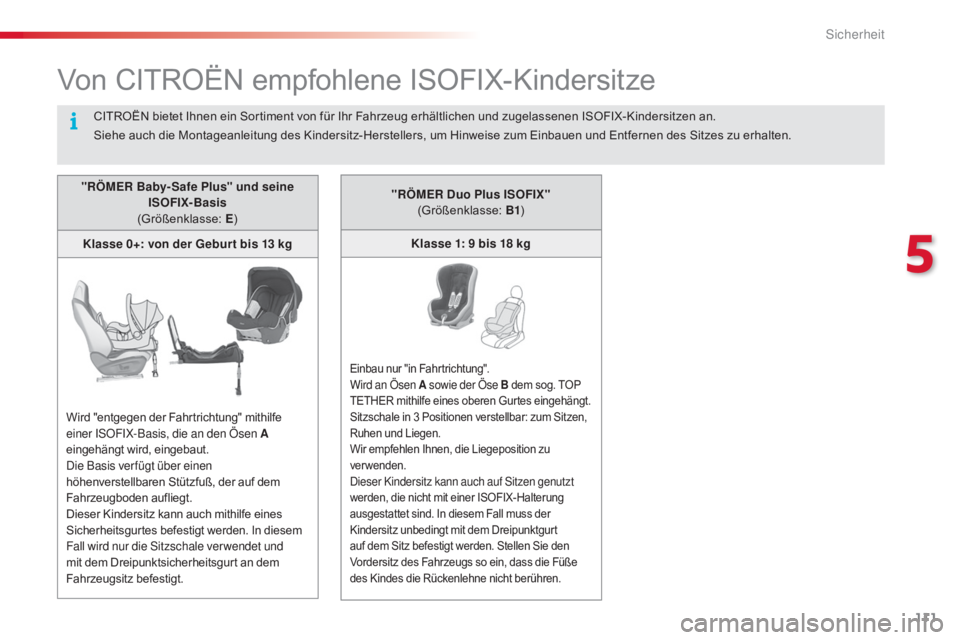

Von CITROËN empfohlene ISOFIX-Kindersitze
"RÖMER Baby- Safe Plus" und seine ISOFIX-Basis
(Größenklasse: E)
Klasse 0+: von der Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe
einer ISOFIX-Basis, die an den Ösen A
eingehängt wird, eingebaut.
Die Basis verfügt über einen
höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgurtes befestigt werden. In diesem
Fall wird nur die Sitzschale ver wendet und
mit dem Dreipunktsicherheitsgurt an dem
Fahrzeugsitz befestigt.
"RÖMER Duo Plus ISOFIX" (Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".
Wird an Ösen A sowie der Öse B dem sog. TOP
TETHER mithilfe eines oberen Gurtes eingehängt.
Sitzschale in 3 Positionen verstellbar: zum Sitzen,
Ruhen und Liegen.
Wir empfehlen Ihnen, die Liegeposition zu
verwenden.
Dieser Kindersitz kann auch auf Sitzen genutzt
werden, die nicht mit einer ISOFIX-Halterung
ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße
des Kindes die Rückenlehne nicht berühren.
CITROËN bietet Ihnen ein Sortiment von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX-Kindersitzen an.
Siehe auch die Montageanleitung des Kindersitz-Herstellers, um Hinweise zum Einbauen und Entfernen des Sitzes zu erhalten.
5
Sicherheit

112
C4-cactus_de_Chap05_securite_ed01-2015
Übersicht für den Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der
Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
I UF:

G
eeigneter Platz für den Einbau eines ISOFIX-Universalsitzes "in
Fahrtrichtung", der mit dem oberen Gurt befestigt wird.
IL- SU: Geeigneter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:
-

"e
ntgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,
-

"
in Fahrtrichtung" mit Stützfuß,
-

o
der einer Babyschale mit oberem Gurt oder Stützfuß. Gewicht des Kindes
/ Richtalter
unter 10 kg (Klasse 0)
bis ca. 6 Monate unter 10 kg
(Klasse 0)
unter 13 kg (Klasse 0+)
bis ca. 1 Jahr 9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale
"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
1. Reihe Beifahrersitz vorne Kein ISOFIX
2. Reihe Seitliche Rücksitze
IL- SU IL- SU IL- SU IL- SU IL- SU IUF

IL- SU
Mittlerer Rücksitz Kein ISOFIX
Entfernen Sie die Kopfstütze und verstauen Sie sie, bevor Sie einen Kindersitz mit Rückenlehne auf einem Beifahrerplatz einbauen.
Bringen Sie die Kopfstütze wieder an, sobald Sie den Kindersitz entfernt haben. Für weitere Informationen zu den ISOFIX-Halterungen und dem oberen
Gurt, siehe entsprechenden Abschnitt.
Sicherheit

113
C4-cactus_de_Chap05_securite_ed01-2015

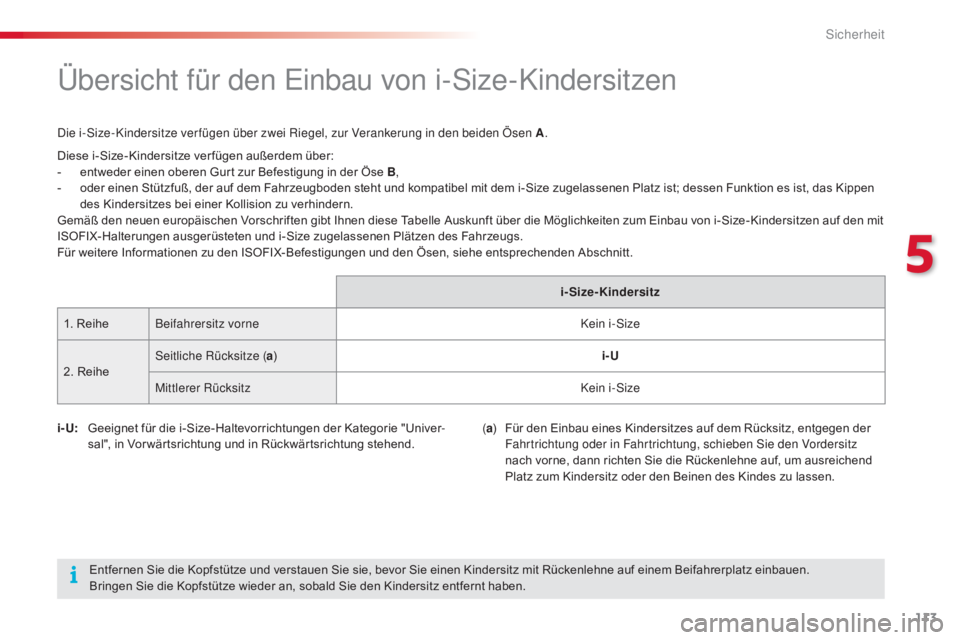

Übersicht für den Einbau von i-Size-Kindersitzen
Die i-Size-Kindersitze verfügen über zwei Riegel, zur Verankerung in den beiden Ösen A.
i- U:
G
eeignet für die i-Size-Haltevorrichtungen der Kategorie "Univer -
sal", in Vor wärtsrichtung und in Rückwärtsrichtung stehend.
Entfernen Sie die Kopfstütze und verstauen Sie sie, bevor Sie einen Kindersitz mit Rückenlehne auf einem Beifahrerplatz einbauen.
Bringen Sie die Kopfstütze wieder an, sobald Sie den Kindersitz entfernt haben. (
a )

F
ür den Einbau eines Kindersitzes auf dem Rücksitz, entgegen der
Fahrtrichtung oder in Fahrtrichtung, schieben Sie den Vordersitz
nach vorne, dann richten Sie die Rückenlehne auf, um ausreichend
Platz zum Kindersitz oder den Beinen des Kindes zu lassen.
Diese i-Size-Kindersitze verfügen außerdem über:
-

e
ntweder einen oberen Gurt zur Befestigung in der Öse B ,
-

o
der einen Stützfuß, der auf dem Fahrzeugboden steht und kompatibel mit dem i-Size zugelassenen Platz ist; dessen Funktion es ist, das Kippen
des Kindersitzes bei einer Kollision zu verhindern.
Gemäß den neuen europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von i-Size-Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten und i-Size zugelassenen Plätzen des Fahrzeugs.
Für weitere Informationen zu den ISOFIX-Befestigungen und den Ösen, siehe entsprechenden Abschnitt.
i-Size-Kindersitz
1. Reihe Beifahrersitz vorne Kein i-Size
2. Reihe Seitliche Rücksitze (
a) i-U
Mittlerer Rücksitz Kein i-Size
5
Sicherheit

114
C4-cactus_de_Chap05_securite_ed01-2015

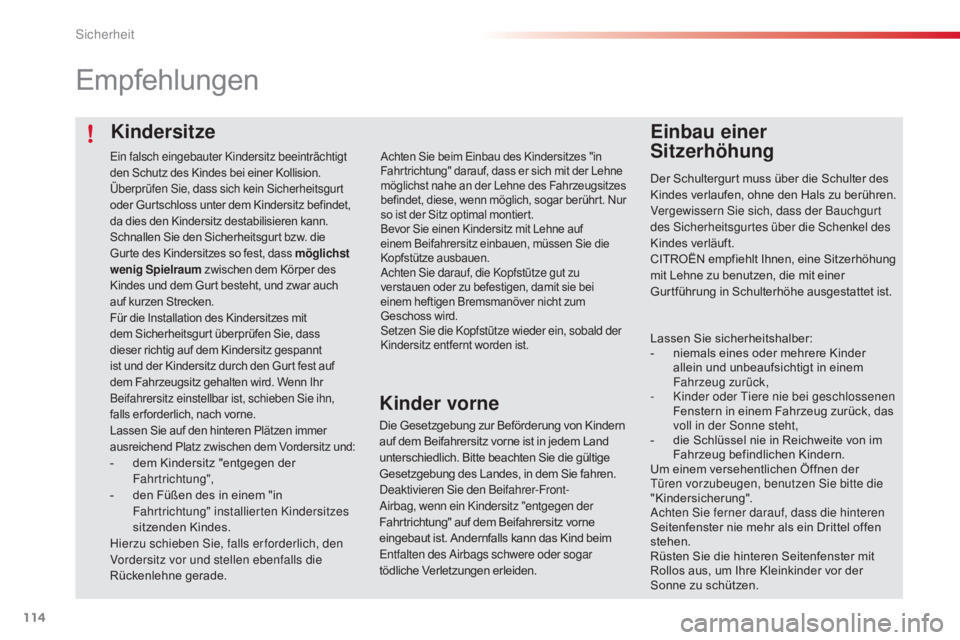

Kindersitze
Empfehlungen
Einbau einer
Sitzerhöhung
Der Schultergurt muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel des
Kindes verläuft.
CITROËN empfiehlt Ihnen, eine Sitzerhöhung
mit Lehne zu benutzen, die mit einer
Gurtführung in Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:
-
n
iemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem
Fahrzeug zurück,
-
K

inder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das
voll in der Sonne steht,
-

d
ie Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit
Rollos aus, um Ihre Kleinkinder vor der
Sonne zu schützen.
Kinder vorne
Achten Sie beim Einbau des Kindersitzes "in
Fahrtrichtung" darauf, dass er sich mit der Lehne
möglichst nahe an der Lehne des Fahrzeugsitzes
befindet, diese, wenn möglich, sogar berührt. Nur
so ist der Sitz optimal montiert.
Bevor Sie einen Kindersitz mit Lehne auf
einem Beifahrersitz einbauen, müssen Sie die
Kopfstütze ausbauen.
Achten Sie darauf, die Kopfstütze gut zu
verstauen oder zu befestigen, damit sie bei
einem heftigen Bremsmanöver nicht zum
Geschoss wird.
Setzen Sie die Kopfstütze wieder ein, sobald der
Kindersitz entfernt worden ist.
Die Gesetzgebung zur Beförderung von Kindern
auf dem Beifahrersitz vorne ist in jedem Land
unterschiedlich. Bitte beachten Sie die gültige
Gesetzgebung des Landes, in dem Sie fahren.
Deaktivieren Sie den Beifahrer-Front-
Airbag, wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf dem Beifahrersitz vorne
eingebaut ist. Andernfalls kann das Kind beim
Entfalten des Airbags schwere oder sogar
tödliche Verletzungen erleiden.
Ein falsch eingebauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer Kollision.
Überprüfen Sie, dass sich kein Sicherheitsgurt
oder Gurtschloss unter dem Kindersitz befindet,
da dies den Kindersitz destabilisieren kann.
Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst
wenig Spielraum zwischen dem Körper des
Kindes und dem Gurt besteht, und zwar auch
auf kurzen Strecken.
Für die Installation des Kindersitzes mit
dem Sicherheitsgurt überprüfen Sie, dass
dieser richtig auf dem Kindersitz gespannt
ist und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn Ihr
Beifahrersitz einstellbar ist, schieben Sie ihn,
falls er forderlich, nach vorne.
Lassen Sie auf den hinteren Plätzen immer
ausreichend Platz zwischen dem Vordersitz und:
- dem Kindersitz "entgegen der Fahrtrichtung",
-

d
en Füßen des in einem "in
Fahrtrichtung" installierten Kindersitzes
sitzenden Kindes.
Hierzu schieben Sie, falls er forderlich, den
Vordersitz vor und stellen ebenfalls die
Rückenlehne gerade.
Sicherheit

115
C4-cactus_de_Chap05_securite_ed01-2015

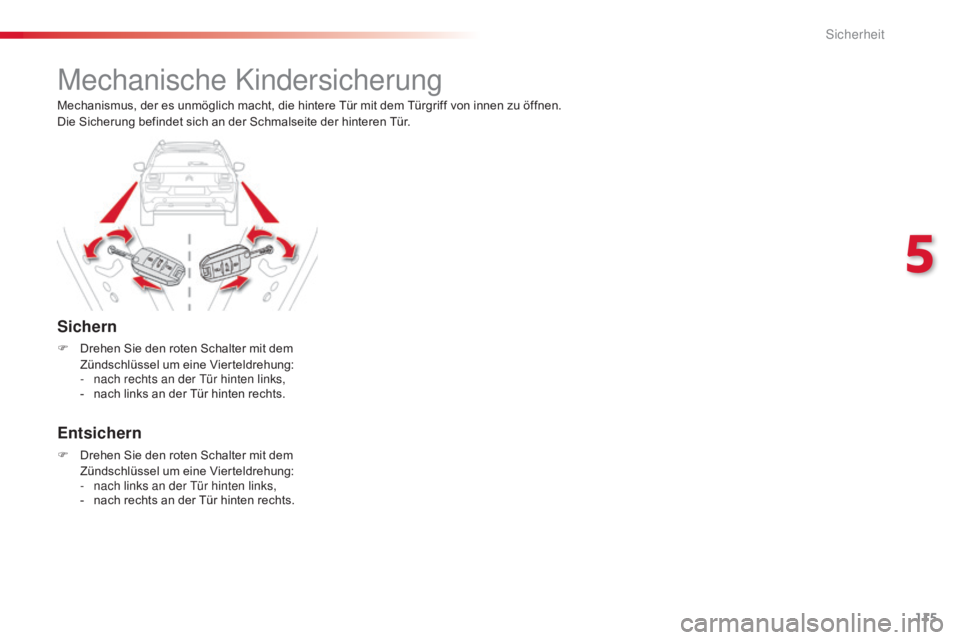

Mechanische Kindersicherung
Sichern
F Drehen Sie den roten Schalter mit dem Zündschlüssel um eine Vierteldrehung:
-

n
ach rechts an der Tür hinten links,
-

n
ach links an der Tür hinten rechts.
Entsichern
F Drehen Sie den roten Schalter mit dem Zündschlüssel um eine Vierteldrehung:
-

n
ach links an der Tür hinten links,
-

n
ach rechts an der Tür hinten rechts.
Mechanismus, der es unmöglich macht, die hintere Tür mit dem Türgriff von innen zu öffnen.
Die Sicherung befindet sich an der Schmalseite der hinteren Tür.
5
Sicherheit

116
C4-cactus_de_Chap06_conduite_ed01-2015

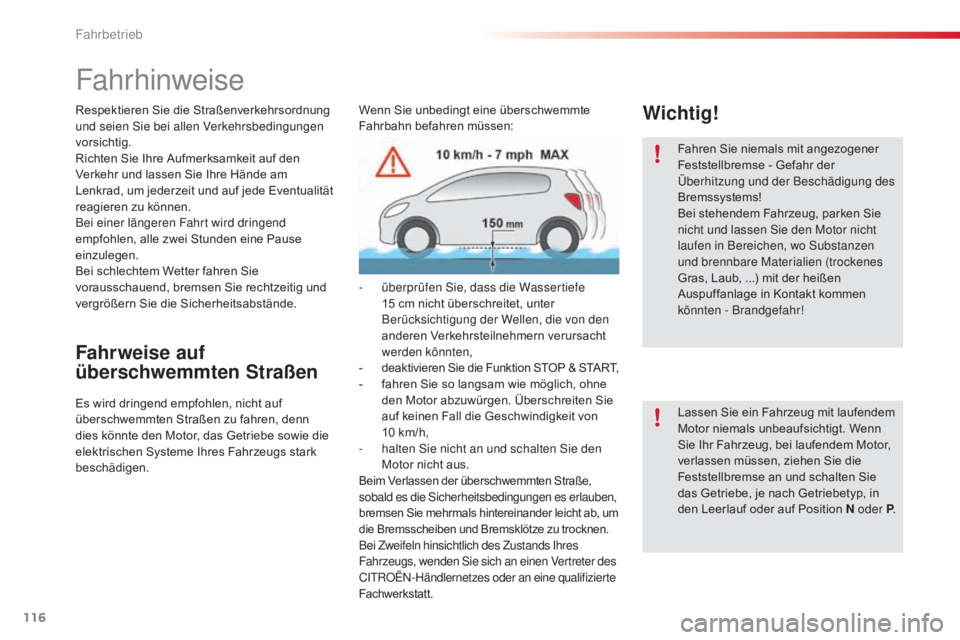

Fahrhinweise
Respektieren Sie die Straßenverkehrsordnung
und seien Sie bei allen Verkehrsbedingungen
vorsichtig.
Richten Sie Ihre Aufmerksamkeit auf den
Verkehr und lassen Sie Ihre Hände am
Lenkrad, um jederzeit und auf jede Eventualität
reagieren zu können.
Bei einer längeren Fahrt wird dringend
empfohlen, alle zwei Stunden eine Pause
einzulegen.
Bei schlechtem Wetter fahren Sie
vorausschauend, bremsen Sie rechtzeitig und
vergrößern Sie die Sicherheitsabstände.
Fahrweise auf
überschwemmten Straßen
Es wird dringend empfohlen, nicht auf
überschwemmten Straßen zu fahren, denn
dies könnte den Motor, das Getriebe sowie die
elektrischen Systeme Ihres Fahrzeugs stark
beschädigen.Wenn Sie unbedingt eine überschwemmte
Fahrbahn befahren müssen:
-

ü
berprüfen Sie, dass die Wassertiefe
15 cm nicht überschreitet, unter
Berücksichtigung der Wellen, die von den
anderen Verkehrsteilnehmern verursacht
werden könnten,
-
d
eaktivieren Sie die Funktion STOP & START,
-
f
ahren Sie so langsam wie möglich, ohne
den Motor abzuwürgen. Überschreiten Sie
auf keinen Fall die Geschwindigkeit von
10
km/h,
-

h
alten Sie nicht an und schalten Sie den
Motor nicht aus.
Beim Verlassen der überschwemmten Straße,
sobald es die Sicherheitsbedingungen es erlauben,
bremsen Sie mehrmals hintereinander leicht ab, um
die Bremsscheiben und Bremsklötze zu trocknen.
Bei Zweifeln hinsichtlich des Zustands Ihres
Fahrzeugs, wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Wichtig!
Fahren Sie niemals mit angezogener
Feststellbremse - Gefahr der
Überhitzung und der Beschädigung des
Bremssystems!
Bei stehendem Fahrzeug, parken Sie
nicht und lassen Sie den Motor nicht
laufen in Bereichen, wo Substanzen
und brennbare Materialien (trockenes
Gras, Laub, ...) mit der heißen
Auspuffanlage in Kontakt kommen
könnten - Brandgefahr!
Lassen Sie ein Fahrzeug mit laufendem
Motor niemals unbeaufsichtigt. Wenn
Sie Ihr Fahrzeug, bei laufendem Motor,
verlassen müssen, ziehen Sie die
Feststellbremse an und schalten Sie
das Getriebe, je nach Getriebetyp, in
den Leerlauf oder auf Position N oder P .
Fahrbetrieb

117
C4-cactus_de_Chap06_conduite_ed01-2015
Bei Zugbetrieb
Verteilung der Lasten
F Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss je 1000 m Höhe
um 10
% reduziert werden.
Für weitere Informationen hinsichtlich
Gewichte (und die für Ihr Fahrzeug geltenden
Anhängelasten), siehe entsprechenden
Abschnitt.
Seitenwind
F Berücksichtigen Sie die erhöhte Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
F

U
m die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
F

H
alten Sie beim Aufleuchten der
Warnleuchte und der STOP -
Leuchte an und stellen Sie den
Motor schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen zu vermeiden,
wird die Ver wendung der Motorbremse
empfohlen.
Reifen
F Prüfen Sie den Reifendruck am Zugfahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte.
Beleuchtung
F Überprüfen Sie die elektrische Signalanlage des Anhängers und die
Leuchtweitenverstellung der Scheinwerfer
des Fahrzeugs.
Weitere Informationen über die
Leuchtweitenverstellung der Scheinwerfer
erhalten Sie im entsprechenden Abschnitt.
Die Einparkhilfe hinten wird automatisch
ausgeschaltet, wenn Sie eine Original
CITROËN-Anhängerkupplung benutzen.
6
Fahrbetrieb

118
C4-cactus_de_Chap06_conduite_ed01-2015
Anlassen
Die Feststellbremse muss
angezogen sein.
F

B

ei einem Schaltgetriebe setzen Sie den
Gangschalthebel in den Leerlauf, dann
treten Sie das Kupplungspedal durch.
F

B

ei einem automatisierten Schaltgetriebe,
stellen Sie die Betätigung auf N und treten
dann das Bremspedal ganz durch.
F

S

tecken Sie den Schlüssel ins Zündschloss;
das System erkennt den Code.
F

E

ntriegeln Sie die Lenkradsäule, indem Sie
gleichzeitig das Lenkrad und den Schlüssel
drehen.
Es kann vorkommen, dass Sie
zum Bewegen des Lenkrads viel
Kraft aufwenden müssen (z.B. bei
eingeschlagenen Reifen).
F

L

assen Sie bei einem Benzinmotor den
Motor an, indem Sie den Schlüssel bis auf
Position 3 drehen, bis der Motor startet und
ohne zu beschleunigen. Lassen Sie den
Schlüssel los, sobald der Motor läuft.
Starten-Ausschalten des Motors
Die Zündung hat 3 Positionen:
- P osition 1 (Stop) : Einstecken und
Abziehen des Schlüssels, Lenkradsäule
verriegelt,
-

P
osition 2 (Zündung) : Lenkradsäule
entriegelt, Zündung eingeschaltet,
Vorglühen bei Dieselmotoren, Starten des
Motors,
-

P
osition 3 (Anlassen) .
Zündung
Das Ausschalten des Motors hat den
Verlust der Bremsunterstützung zur Folge.
Position Zündung (2)
Ermöglicht die Nutzung der elektrischen
Ausrüstungen des Fahrzeugs und das Aufladen
von Zusatzgeräten.
Sobald der Füllstand der Batterie die
Reserveschwelle erreicht, schaltet das
System auf den Energiesparmodus um:
die Stromversorgung wird automatisch
abgebrochen, um die Ladung der Batterie zu
erhalten.
Vermeiden Sie es, einen schweren Gegenstand
am Schlüssel oder an der Fernbedienung zu
befestigen, da dieser die Achse belastet, wenn
der Schlüssel im Zündschloss steckt und eine
Funktionsstörung bewirken kann.
Er kann zudem die Entfaltung des Front-
Airbags behindern.
Fahrbetrieb
