CITROEN C4 CACTUS 2016 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2016, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2016Pages: 302, PDF Size: 7.25 MB
Page 171 of 302

169
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Nivelul lichidului de racire
Nivelul acestui lichid trebuie să
se situeze în apropierea nivelului
"MA XI" fără să-l depăşească.
Mai mult, circuitul de răcire, fiind sub presiune,
aşteptaţi cel puţin o oră după oprirea motorului
pentru a interveni.
Pentru a evita orice risc de ardere, deşurubaţi
buşonul cu două ture pentru a reduce
presiunea. Când presiunea a scăzut, scoateţi
buşonul şi completaţi nivelul.
Inlocuirea lichidului de racire
Lichidul de răcire nu trebuie schimbat. Electroventilatorul poate porni după oprirea
motorului: atenţie la obiectele sau hainele
care s-ar putea prinde în elice. Când motorul este cald, temperatura lichidului
de răcire este reglată de electroventilator.
Caracteristicile lichidului de racire
Acest lichid trebuie să fie conform
recomandărilor constructorului.
Caracteristicile lichidului
Pentru a asigura o curăţare optimă şi pentru a evita
îngheţarea, completarea până la nivelul maxim
sau înlocuirea acestui lichid nu trebuie să se facă
cu apă.
In conditii de iarna, se recomanda utilizarea
lichidului pe baza de alcool etilic sau de metanol.
Nivelul lichidului de spalăre geamuri
Completaţi nivelul atunci când este necesar.
Completare
Completarea cu aditiv trebuie executată
imperativ şi urgent, în cadrul reţelei CITROËN
sau la un Service autorizat.
Nivel de aditiv motorina
(Diesel cu filtru de
par ticule)
Nivelul minim al aditivului
din rezervor este indicat prin Evitaţi orice contact prelungit al uleiului
şi al lichidelor uzate cu pielea.
Majoritatea acestor lichide sunt nocive
pentru sănătate, adică foarte corozive.
Nu aruncaţi uleiul şi lichidele în sistemul
de canalizare sau pe pământ.
Goliţi uleiurile uzate în containerele
dedicate din reţeaua CITROËN sau la
un Service autorizat.
Produse uzate
aprinderea continuă a acestui martor, însoţită
de un semnal sonor şi de un mesaj de nivel
scăzut al aditivului pentru filtrul de particule.
7
Informaţii practice
Page 172 of 302

170
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Controale
Baterie 12 V
Bateria nu necesită întreţinere.
Totuşi, verificaţi starea de curăţenie
a bornelor, mai ales în perioada de
vară şi de iarnă.Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea inlocuirii acestor
elemente.
Filtru de aer si filtru de habitaclu
Schimbaţi filtrul de ulei la fiecare
shimbare a uleiului de motor.
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea de inlocuire a acestui
element.
Filtru de ulei
Prezenţa acestei etichete, în special pe
vehiculele echipate cu Stop & Start, indică
utilizarea unei baterii cu plumb, de 12 V, de
tehnologie şi cu caracteristici specifice, care
necesită, în caz de înlocuire sau debranşare, o
intervenţie exclusiva în reţeaua CITROËN sau
la un service autorizat.Daca nu exista indicatii contrare, controlati aceste elemente conform planului de intretinere al constructorului si in functie de motorizarea vehiculului.
Controlaţi-le în reţeaua CITROËN sau la un Service autorizat.
În funcţie de mediu (atmosferă cu praf...) şi
de utilizarea vehiculului (conducere în mediu
urban...), schimbati-le, dacă este necesar, de
două ori mai des .
Un filtru de habitaclu îmbâcsit poate deteriora
per formanţele sistemului de aer condiţionat şi
poate genera mirosuri neplacute.
Filtru de particule (Diesel)
Inceputul saturării filtrului
de particule este indicat prin
aprinderea continua a acestui
martor, însoţită de un mesaj de
aver tizare.
Imediat ce condiţiile de circulaţie vă permit,
regeneraţi filtrul rulând cu o viteză de cel puţin
60 km/h, până la stingerea martorului.
Dacă martorul rămâne afişat, cauza este o
lipsă de aditiv.
Consultaţi rubrica "Nivel de aditiv motorina".
La un vehicul nou, primele operatii de
regenerare a filtrului de particule pot
fi insotite de un miros de ars, ceea ce
este per fect normal.
După o funcţionare prelungită a
vehiculului la viteză redusă sau la
ralanti, puteţi să constataţi emisii
de aburi de apă pe eşapament,
când acceleraţi. Aceşti aburi nu au
consecinţe asupra comportamentului
vehiculului şi nici asupra mediului.
În caz că trebuie să efectuaţi operaţiuni la baterie,
consultaţi rubrica "Baterie 12 V ", pentru a cunoaşte
măsurile de prevedere pe care trebuie să le luaţi
înainte de debranşarea şi după rebranşarea bateriei.
Informaţii practice
Page 173 of 302

171
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Uzura frânelor depinde de stilul de
condus, mai ales pentru vehiculele
folosite în oraşe, pe distanţe scurte.
Poate fi necesar în acest caz
Placute de frana
Pentru orice informaţie referitoare
la verificarea stării de uzură a
discurilor de frână, consultaţi reţeaua
CITROËN sau un Service autorizat.
Starea de uzură a discurilor
de franaNu utilizati decât produse recomandate
de CITROËN, sau produse având
calitatea şi caracteristicile echivalente cu
acestea.
În scopul optimizării funcţionării
subansamblelor la fel de importante ca şi
circuitul de frânare, CITROËN selectează
şi propune produse cu totul specifice.
După spălarea vehiculului, când
umiditatea este crescută, sau in conditii
de iarna, se poată forma gheata pe
discurile şi plăcuţele de frână, eficacitatea
sistemului de frânare putand fi diminuată.
Efectuaţi uşoare manevre de frânare,
pentru a usca sau dezgheţa frânele.Cutie de viteze manuala
Cutia de viteze manuală nu necesită
întreţinere (uleiul nu trebuie schimbat).
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea controlului acestui
element.
Cutie de viteze pilotata
Cutia de viteze este fara întreţinere
(uleiul nu trebuie schimbat).
Consultati planul de intretinere al
constructorului pentru a cunoaste
periodicitatea de control a acestui
element.
Frâna de staţionare
O cursă prea mare a frânei de
staţionare sau constatarea unei
pierderi de eficacitate a acestui
sistem impune o reglare chiar şi între
două revizii.
Controlul acestui sistem se va face în reţeaua
CITROËN sau la un Service autorizat. Pentru a nu deteriora subansamblele
electrice, nu utilizati niciodata
spălarea cu apă la înaltă presiune in
compartimentul motorului.
controlarea stării frânelor, chiar şi între reviziile
prestabilite.
În afara cazului în care au loc scurgeri de lichid
de frână, scăderea nivelului acestuia indică o
uzură a plăcuţelor de frână.
7
Informaţii practice
Page 174 of 302

172
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Aditiv AdBlue® si sistem SCR
pentru motoare Diesel BlueHDi
Dispozitivul care asociaza sistemul SCR
(Reducere Catalitica Selectiva) si filtrul de
particule (FAP), pentru tratarea gazelor de
esapament, a fost ales de CITROËN pentru
a proteja mediul înconjurător si pentru a se
conforma prevederilor noului standard Euro 6,
fără a afecta per formanţele sau consumul de
carburant al motoarelor Diesel.
Sistem SCR
Cu ajutorul aditivului denumit AdBlue®, care contine
uree, un catalizator transforma pana la 85% din oxizii
de azot (NOx) in azot si apa, substante inofensive
pentru sanatate si mediul inconjurator.
Daca rezervorul de aditiv AdBlue® este
gol, pornirea motorului este impiedicata
de un dispozitiv reglementar.
In cazul in care este defect sistemul
SCR, nivelul de emisii al vehiculului
dumneavoastra nu mai corespunde
standardului Euro 6: vehiculul
dumneavoastra devine poluant.
In cazul unei defectiuni confirmate a
sistemului SCR, trebuie sa apelati cat mai
repede posibil la reteaua C
i
troën
s
au
la un Service autorizat: dupa parcurgerea
unei distante de 1 100 de kilometri se
va activa automat un dispozitiv pentru a
impiedica pornirea motorului.
Aditivul AdBlue® se afla intr-un rezervor
specific, situat sub portbagaj, in partea din
spate a vehiculului. Capacitatea acestuia
este de 17 litri, permitandu-i o autonomie
de deplasare de aproximativ 20 000 de kilometri
inainte de activarea unui dispozitiv de
avertizare care va anunta ca nivelul de rezerva
va permite sa parcurgeti 2 400 de kilometri.
La fiecare vizita pentru intretinere programata a
vehiculului dumneavoastra in reteaua CITROËN
sau la un Service autorizat va fi efectuata o
umplere a rezervorului de aditiv AdBlue
®, pentru
a garanta funcţionarea corectă a sistemului SCR.
In cazul in care kilometrajul estimat dintre
doua etape de intretinere depaseste limita
de 20
000
de kilometri, va recomandam sa
apelati la un Service autorizat sau la reteaua
CITROËN pentru a efectua completarea
necesara.
Informaţii practice
Page 175 of 302

173
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Indicatoare de autonomie
Imediat ce este atacata rezerva din rezervorul
de aditiv AdBlue®, sau dupa detectarea unei
disfunctii a sistemului de depoluare SCR,
un indicator va comunica, de la punerea
contactului, estimarea kilometrajului ramas de
parcurs inainte de blocarea pornirii motorului.
In cazul detectarii simultane a unei disfunctii
si a unui nivel redus de aditiv AdBlue
®, este
afisata autonomia cea mai mica. Autonomie mai mare de 2 400
km
La punerea contactului, pe tabloul de bord nu
este afisata automat nicio informatie referitoare
la autonomie. Dispozitivul reglementat de imobilizare
electronica se activeaza automat, imediat
dupa golirea rezervorului de aditiv
AdBlue
®.
In cazul riscului ca motorul sa nu porneasca din cauza lipsei de aditiv AdBlue®
Autonomie cuprinsa intre 600 si 2 400 km
I mediat dupa punerea contactului se aprinde
martorul luminos UREA, este emis un semnal
sonor si afisat un mesaj (de exemplu: "Top
up emissions additive: Starting prevented
in 1
500 km" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
1
500 de kilometri), indicand autonomia de
rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 300 de kilometri, atat timp cat nu a fost
completata cantitatea de aditiv.
Adresati-va retelei C
i
troën sau unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue
®.
Puteti, de asemenea, sa efectuati personal
aceasta completare.
Pentru mai multe informatii privind completarea
cu aditiv AdBlue
®, consultati rubrica
corespunzatoare.
7
Informaţii practice
Page 176 of 302

174
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Autonomie cuprinsa intre 0 si 600 kmPana cauzata de lipsa de aditiv AdBlue®
Pentru a putea reporni motorul, va
recomandam sa apelati la reteaua
C
i
troën sau la un Service autorizat
pentru a completa cantitatea necesara.
Daca efectuati dumneavoastra personal
aceasta completare, este obligatoriu sa
turnati in rezervor o cantitate de minim
3,8 litri de aditiv AdBlue
®.
Imediat dupa punerea contactului se aprinde
martorul luminos SERVICE si martorul UREA
lumineaza intermitent, este emis un semnal sonor si
este afisat un mesaj (de exemplu: "Top up emissions
additive: Starting prevented in 600 km" - completati
nivelul de aditiv: pornirea va fi blocata dupa
parcurgerea a 600 de kilometri), indicand autonomia
de rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la fiecare
30 de secunde, atat timp cat nu a fost completata
cantitatea de aditiv.
Adresati-va retelei C
i
troën sau unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue
®.
Puteti, de asemenea, sa efectuati dumneavoastra
personal aceasta completare.
In caz contrar, nu veti mai putea porni vehiculul.
La punerea contactului, martorul luminos
SERVICE se aprinde si martorul UREA se
aprinde intermitent, este emis un semnal
sonor si este afisat mesajul "Top up emissions
additive: Starting prevented" (completati nivelul
de aditiv: pornirea a fost blocata).
re
zervorul de aditiv AdBlue
® este gol:
dispozivul de imobilizare electronica
reglementar impiedica pornirea motorului.
Pentru mai multe informatii privind completarea
cu aditiv AdBlue
®, consultati rubrica
corespunzatoare.
Informaţii practice
Page 177 of 302

175
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
In cazul detectarii unei disfunctii a sistemului antipoluare SCR
In cazul detectarii unei disfunctiiIn timpul fazei de rulare autorizata
(intre 1
100 km si 0 km)
Un dispozitiv de imobilizare electronica a motorului se activeaza automat la depasirea distantei de 1 100 de kilometri parcursi dupa confirmarea disfunctiei
sistemului antipoluare SCR. Imediat ce este posibil, apelati la reteaua CITROËN sau la un Service autorizat pentru verificarea sistemului.
Daca este vorba despre o disfunctie
temporara, avertizarea dispare in
cursul calatoriei urmatoare, dupa
controlul autodiagnosticarii sistemului
antipoluare SCR.
Martorii luminosi UREA, SERVICE si
autodiagnosticare motor se aprind, este emis un
semnal sonor si este afisat mesajul "Emissions
fault" (Defect antipoluare), pentru a semnala un
defect al sistemului antipoluare.
Avertizarea se declanseaza in timpul rularii, cand
disfunctia este detectata pentru prima oara, apoi la
punerea contactului pentru calatoriile urmatoare,
atat timp cat persista cauza disfunctiei.
Daca este confirmat defectul sistemului SCR (dupa
parcurgerea unei distante de 50 de kilometri pe parcursul
careia a fost afisat permanent un mesaj ce semnaleaza
o disfunctie), se aprind martorii luminosi SERVICE si
autodiagnosticare motor, iar martorul UREA lumineza
intermitent, este emis un semnal sonor si este afisat un
mesaj (de exemplu: "Emissions fault: Starting prevented in
300 km" - defect sistem antipoluare - pornire interzisa dupa
parcurgerea distantei de 300 km) indicand autonomia de
deplasare exprimata in kilometri sau in mile.
In timpul deplasarii, mesajul este afisat la intervale
de
30 de secunde, atat timp cat continua sa existe
disfunctia sistemului antipoluare SCR.
Avertizarea este reinnoita imediat dupa punerea
contactului.
Imediat ce este posibil, trebuie sa apelati la reteaua
CITROËN sau la un Service autorizat.
In caz contrar, nu veti mai putea porni vehiculul.
Pornire interzisa
Pentru a putea porni motorul, este imperativ sa
va adresati retelei C
i
troën sau unui Service
autorizat. Ati depasit limita de rulare autorizata:
dispozitivul deblocare a pornirii
motorului impiedica pornirea acestuia.
La fiecare punere a contactului se aprind martorii
luminosi SERVICE si autodiagnosticare motor, iar
martorul UREA lumineaza intermitent, este emis un
semnal sonor si este afisat mesajul "Emissions fault:
Starting prevented" (Defect antipoluare: Pornire interzisa).
7
Informaţii practice
Page 178 of 302

176
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
Inghetarea aditivului AdBlue®
La temperaturi mai mici de aproximativ
-11 °C, aditivul AdBlue® ingheata.
Sistemul SCR include un dispozitiv
de incalzire a rezervorului de aditiv
AdBlue
®, ceea ce permite rularea in
conditiile unei clime foarte reci.
Completare(i) cu aditiv AdBlue®
Masuri de prevedere in utilizareCompletarea cantitatii de aditiv AdBlue® din
rezervor este prevazuta la fiecare revizie
tehnica a vehiculului dumneavoastra in reteaua
CITROËN sau la un Service autorizat.
Cu toate acestea, in functie de capacitatea
rezervorului, este posibil sa fie necesara
completarea cantitatii de aditiv intre doua
revizii, in special in cazul in care acest lucru
este semnalat de o avertizare (martori luminosi
si mesaj).
Puteti apela la reteaua C
i
troën
sau la un
Service autorizat.
Daca doriti sa efectuati dumneavoastra
personal aceasta completare, va rugam sa cititi
cu atentie urmatoarele avertizari.
nu lasati aditivul AdBlue® la indemana
copiilor si pastrati-l in recipientul sau original.
nu
transvazati niciodata aditivul AdBlue
®
in alt recipient, pentru ca ii vor fi afectate
calitatile si puritatea.
Nu diluati niciodata aditivul cu apa.nu t urnati niciodata aditiv in rezervorul
de motorina.
Nu completati niciodata cantitatea cu un
distribuitor de aditiv AdBlue
® rezervat
pentru camioane.
Utilizati aditivul AdBlue
® exclusiv in
conformitate cu standardul ISO 22241.
Ambalarea intr-un recipient cu dispozitiv
antistropire permite simplificarea operatiilor de
completare a cantitatii. Puteti sa achizitionati
recipiente de 1,89 litri (1/2 galon) din reteaua
CITROËN sau de la un Service autorizat.
Aditivul AdBlue® este o solutie pe baza de uree.
Acest lichid este neinflamabil, incolor si inodor
(daca este pastrat intr-un loc racoros).
In cazul contactului cu pielea, spalati zona
respectiva cu multa apa si sapun. In cazul
contactului cu ochii, clatiti imediat si din
abundenta cu apa sau cu o solutie pentru
spalare oculara, timp de cel putin 15 minute.
in c
az de senzatie de arsura sau de iritatie
persistenta, consultati un medic.
In cazul ingerarii, clatiti imediat gura cu apa
curata si apoi beti multa apa.
In anumite conditii (de exemplu la temperaturi
extreme), nu poate fi exclus riscul de degajare
a vaporilor de amoniac: nu inhalati produsul.
Vaporii de amoniac au un efect iritant asupra
mucoaselor (ochii, nasul si gura).
Informaţii practice
Page 179 of 302

177
C4-cactus_ro_Chap07_info-pratiques_ed01-2015

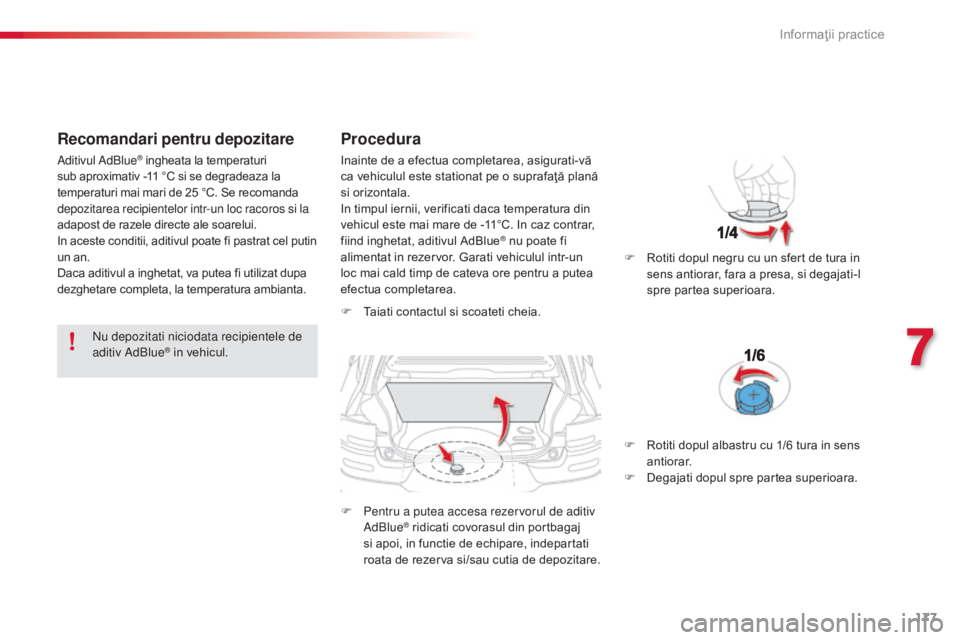

Recomandari pentru depozitare
nu depozitati niciodata recipientele de
aditiv AdBlue® in vehicul.
Procedura
F Taiati contactul si scoateti cheia.
F
Pe
ntru a putea accesa rezervorul de aditiv
AdBlue
® ridicati covorasul din portbagaj
si apoi, in functie de echipare, indepartati
roata de rezerva si/sau cutia de depozitare. F
R
otiti dopul negru cu un sfert de tura in
sens antiorar, fara a presa, si degajati-l
spre partea superioara.
Aditivul AdBlue
® ingheata la temperaturi
sub aproximativ -11 °C si se degradeaza la
temperaturi mai mari de 25 °C. Se recomanda
depozitarea recipientelor intr-un loc racoros si la
adapost de razele directe ale soarelui.
In aceste conditii, aditivul poate fi pastrat cel putin
un an.
Daca aditivul a inghetat, va putea fi utilizat dupa
dezghetare completa, la temperatura ambianta. Inainte de a efectua completarea, asigurati-vă
ca vehiculul este stationat pe o suprafaţă plană
si orizontala.
In timpul iernii, verificati daca temperatura din
vehicul este mai mare de -11°C. In caz contrar,
fiind inghetat, aditivul AdBlue
® nu poate fi
alimentat in rezervor. Garati vehiculul intr-un
loc mai cald timp de cateva ore pentru a putea
efectua completarea.
F
R
otiti dopul albastru cu 1/6 tura in sens
antiorar.
F
D
egajati dopul spre partea superioara.
7
Informaţii practice
Page 180 of 302

178
C4-cactus_ro_Chap07_info-pratiques_ed01-2015
F Procurati-va un recipient de aditiv AdBlue®.
Dupa verificarea datei de expirare, cititi
cu atentie instructiunile de utilizare de pe
eticheta acestuia inainte de de a turna
continutul recipientului in rezervorul de
aditiv AdBlue
® al vehiculului.
Important: daca rezervorul de aditiv
AdBlue
® al vehiculului este complet gol,
acest lucru fiind confirmat de mesajele
de avertizare si de imposibilitatea de
a reporni motorul, trebuie sa efectuati
in mod obligatoriu o completare cu cel
putin 3,8 litri (ceea ce inseamna doua
recipiente de 1,89 litri). In cazul stropirii cu aditiv, clatiti imediat
cu apa rece sau stergeti cu o laveta
umeda.
Daca aditivul este cristalizat,
indepartati-l cu un burete si apa calda.
Important:
in cazul adaugarii de aditiv
dupa golirea rezervorului , semnalata
prin mesajul "Adaugati adiviv: Pornire
interzisa", trebuie sa asteptati circa
5 minute inainte de a repune contactul,
fara a deschide usa conducatorului
sau debloca deschiderile vehiculului
si fara a introduce cheia in contact .
Puneti contactul, apoi, dupa un interval
de 10 secunde, porniti motorul.
Nu eliminati recipientele de aditiv AdBlue
®
impreuna cu deseurile menajere.
Depozitati-le intr-un container destinat
special acestei utilizari sau aduceti-le la
punctul dumneavoastra de vanzare.
F
D
upa ce ati turnat continutul recipientului,
in cazul unor scurgeri, stergeti conturul
gurii de alimentare a rezervorului cu
ajutorul unei lavete umede.
F
A
mplasati din nou dopul albastru pe gura de
alimentare a rezervorului si rotiti-l cu 1/6 tura
in sens orar, pana la limita.
F
A
mplasati din nou dopul negru, rotindu-l
cu un sfert de tura in sens orar, fara a
presa. Verificati daca marcajul dopului
este amplasat corect in fata marcajului
suportului.
F
I
n functie de echipare, puneti roata de
rezerva si/sau cutia de depozitare la loc in
spatele portbagajului.
F
P
uneti la loc covorasul de portbagaj si
inchideti capacul.
Informaţii practice
