Page 211 of 302

209
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Baterie 12 V
Bateria este amplasata in compartimentul
motorului.
Pentru acces la borna (+):
F
d
eblocati capota, actionand comanda de la
interior, apoi comanda de la exterior,
F
r
idicati capota, apoi fixati-o cu tija sa,
F
r
idicati masca din plastic, pentru acces la
borna (+).
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Prezenta acestei etichete, in special
pe vehiculele echipate cu Stop &
Start, indica utilizarea unei baterii cu
plumb, de 12 V, de tehnologie si cu
caracteristici specifice, care necesita,
in caz de inlocuire sau debransare,
o interventie exclusiva in reteaua
CITROËN sau la un Service autorizat.
Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat dupa
o imobilizarea continua a vehiculului,
a carei durata depinde de conditiile
climatice si de nivelul de incarcare a
bateriei (pana la aproximativ 8 ore).
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite.
Nu for ţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.
Debransare borna (+)
F Ridicaţi la maximum comanda D pentru blocarea colierului E .
Rebranşare borna (+)
F Asezati colierul E deschis al cablului pe
borna (+) a bateriei.
F
A
păsaţi vertical colierul E , pentru o bună
asezare pe baterie.
F
B
locaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D .
8
in caz de pana
Page 212 of 302

210
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015

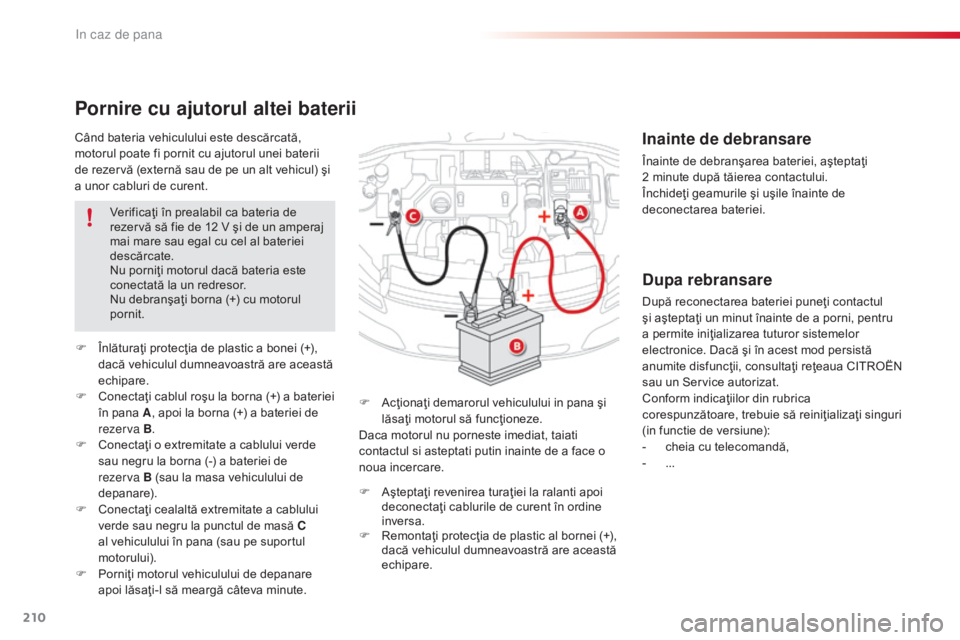

Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul) şi
a unor cabluri de curent.
Pornire cu ajutorul altei baterii
F Acţionaţi demarorul vehiculului in pana şi lăsaţi motorul să funcţioneze.
Daca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face o
noua incercare.
F
Î
nlăturaţi protecţia de plastic a bonei (+),
dacă vehiculul dumneavoastră are această
echipare.
F
C
onectaţi cablul roşu la borna (+) a bateriei
în pana A , apoi la borna (+) a bateriei de
rezerva B .
F
C
onectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva
B (sau la masa vehiculului de
depanare).
F
C
onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C
al vehiculului în pana (sau pe suportul
motorului).
F
P
orniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute. Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit.
Inainte de debransare
Înainte de debranşarea bateriei, aşteptaţi
2
minute după tăierea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
Dupa rebransare
După reconectarea bateriei puneţi contactul
şi aşteptaţi un minut înainte de a porni, pentru
a permite iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod persistă
anumite disfuncţii, consultaţi reţeaua CITROËN
sau un Service autorizat.
Conform indicaţiilor din rubrica
corespunzătoare, trebuie să reiniţializaţi singuri
(in functie de versiune):
-
c
heia cu telecomandă,
-
...
F
A
şteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.
F
R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul dumneavoastră are această
echipare.
in caz de pana
Page 213 of 302

211
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.Inainte de a manipula bateria, protejati-va
ochii si fata.
or
ice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in
lipsa oricarei surse de foc deschis sau
sursa de scantei, pentru a evita riscul de
explozie si de incendiu.
nu i
ncercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita riscul
unei explozii. Daca o baterie a inghetat,
controlati-o inainte de a o incarca, in
reteaua C
i
troën sau la un Service
autorizat care va controla componentele
interne pentru a nu fi deteriorate si
carcasa pentru a nu fi fisurata, ceea ce
ar implica riscul pierderii de acid toxic si
c o r oz i v.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.
Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria.
Dacă vehiculul este echipat cu cutie de
viteze pilotata, nu împingeţi vehiculul
pentru a porni motorul.Reincarcarea bateriei cu un
redresor
F Debranşaţi bateria de pe vehicul.
F R espectaţi instrucţiunile de utilizare date
de producătorul redresorului.
F
R
econectaţi bateria, începând cu borna (-).
F
V
erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le. Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
8
in caz de pana
Page 214 of 302

212
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015

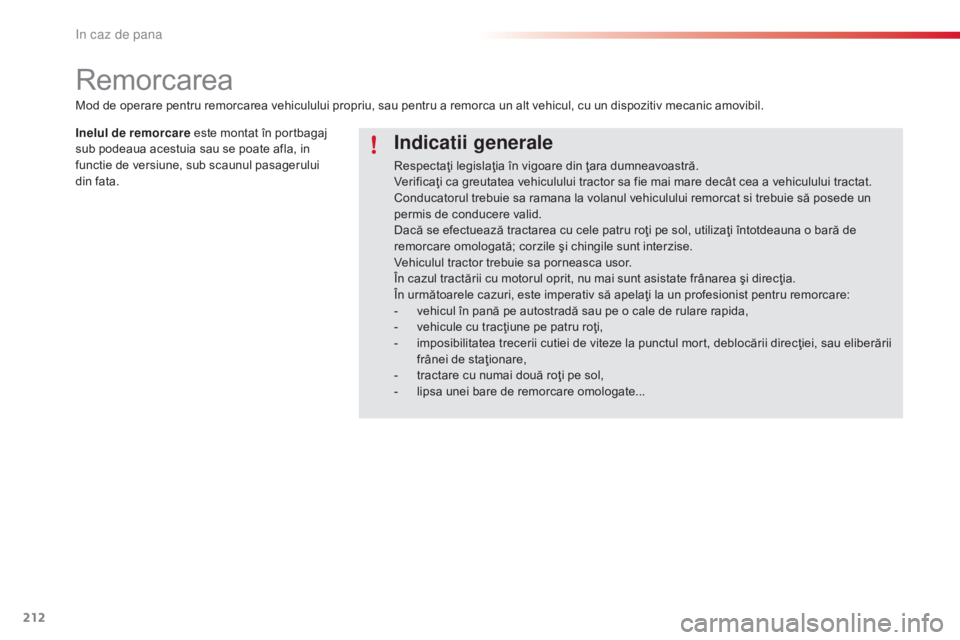

Remorcarea
Indicatii generale
Respectaţi legislaţia în vigoare din ţara dumneavoastră.
Verificaţi ca greutatea vehiculului tractor sa fie mai mare decât cea a vehiculului tractat.
Conducatorul trebuie sa ramana la volanul vehiculului remorcat si trebuie să posede un
permis de conducere valid.
Dacă se efectuează tractarea cu cele patru roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile şi chingile sunt interzise.
Vehiculul tractor trebuie sa porneasca usor.
În cazul tractării cu motorul oprit, nu mai sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ să apelaţi la un profesionist pentru remorcare:
-
v
ehicul în pană pe autostradă sau pe o cale de rulare rapida,
-
v
ehicule cu tracţiune pe patru roţi,
-
i
mposibilitatea trecerii cutiei de viteze la punctul mort, deblocării direcţiei, sau eliberării
frânei de staţionare,
-
t
ractare cu numai două roţi pe sol,
-
l
ipsa unei bare de remorcare omologate...
Mod de operare pentru remorcarea vehiculului propriu, sau pentru a remorca un alt vehicul, cu un dispozitiv mecanic amovibil.
Inelul de remorcare
este montat în portbagaj
sub podeaua acestuia sau se poate afla, in
functie de versiune, sub scaunul pasagerului
din fata.
in caz de pana
Page 215 of 302

213
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015

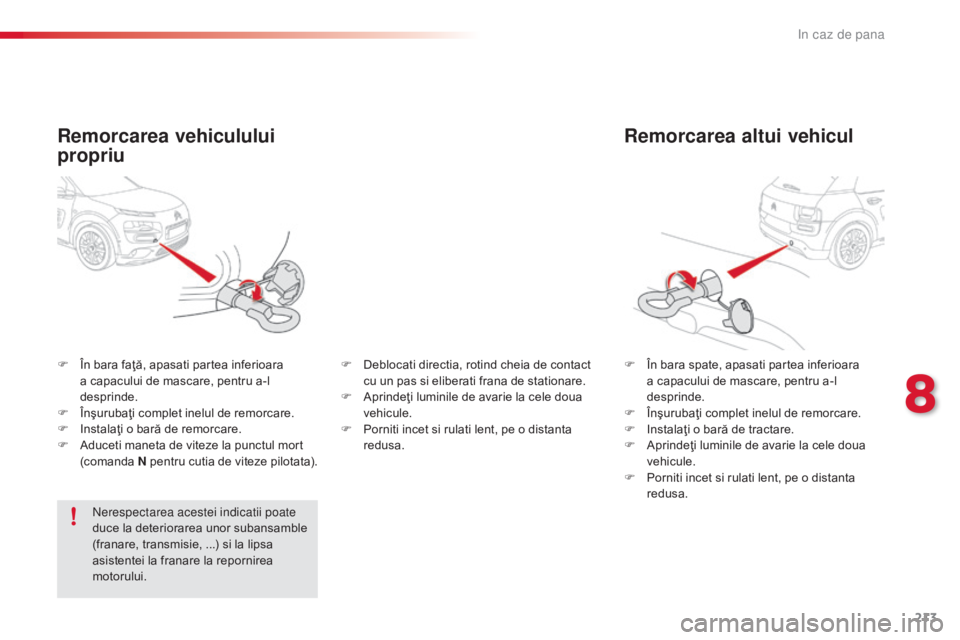

Remorcarea altui vehicul
F În bara spate, apasati partea inferioara a capacului de mascare, pentru a-l
desprinde.
F
Î
nşurubaţi complet inelul de remorcare.
F
I
nstalaţi o bară de tractare.
F
A
prindeţi luminile de avarie la cele doua
vehicule.
F
P
orniti incet si rulati lent, pe o distanta
redusa.
F
Î
n bara faţă, apasati partea inferioara
a capacului de mascare, pentru a-l
desprinde.
F
Î
nşurubaţi complet inelul de remorcare.
F
I
nstalaţi o bară de remorcare.
F
A
duceti maneta de viteze la punctul mort
(comanda N pentru cutia de viteze pilotata).
Remorcarea vehiculului
propriu
nerespectarea acestei indicatii poate
duce la deteriorarea unor subansamble
(franare, transmisie, ...) si la lipsa
asistentei la franare la repornirea
motorului. F
D
eblocati directia, rotind cheia de contact
cu un pas si eliberati frana de stationare.
F
A
prindeţi luminile de avarie la cele doua
vehicule.
F
P
orniti incet si rulati lent, pe o distanta
redusa.
8
in caz de pana
Page 216 of 302

214
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015

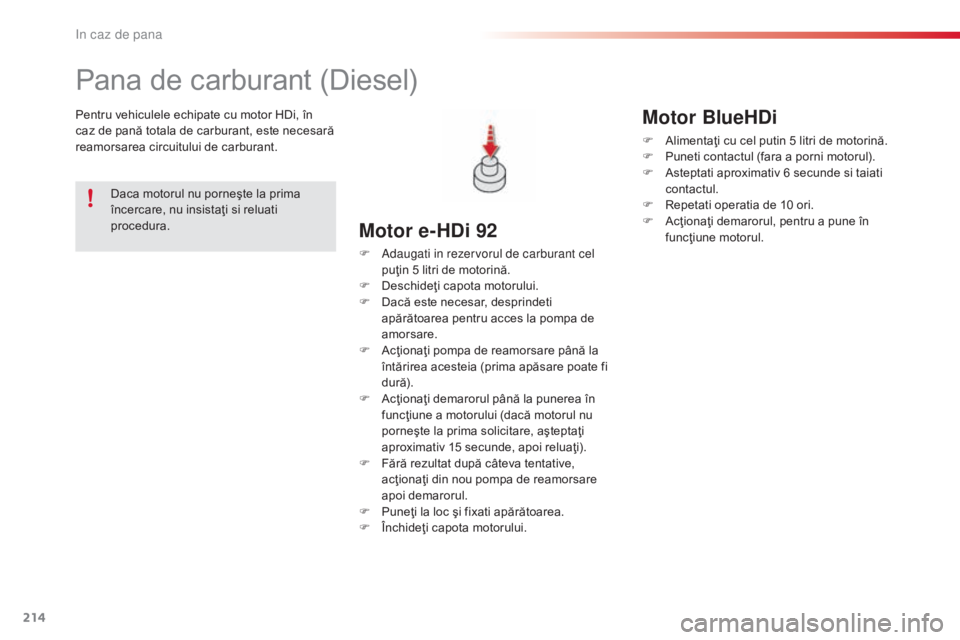

Pana de carburant (Diesel)
Pentru vehiculele echipate cu motor HDi, în
caz de pană totala de carburant, este necesară
reamorsarea circuitului de carburant.
Motor e-HDi 92
F Adaugati in rezervorul de carburant cel puţin 5 litri de motorină.
F
D
eschideţi capota motorului.
F
D
acă este necesar, desprindeti
apărătoarea pentru acces la pompa de
amorsare.
F
A
cţionaţi pompa de reamorsare până la
întărirea acesteia (prima apăsare poate fi
dură).
F
A
cţionaţi demarorul până la punerea în
funcţiune a motorului (dacă motorul nu
porneşte la prima solicitare, aşteptaţi
aproximativ 15 secunde, apoi reluaţi).
F
F
ără rezultat după câteva tentative,
acţionaţi din nou pompa de reamorsare
apoi demarorul.
F
P
uneţi la loc şi fixati apărătoarea.
F
Î
nchideţi capota motorului.
Daca motorul nu porneşte la prima
încercare, nu insistaţi si reluati
procedura.
Motor BlueHDi
F Alimentaţi cu cel putin 5 litri de motorină.
F
P uneti contactul (fara a porni motorul).
F
A
steptati aproximativ 6 secunde si taiati
contactul.
F
R
epetati operatia de 10 ori.
F
A
cţionaţi demarorul, pentru a pune în
funcţiune motorul.
in caz de pana
Page 217 of 302

215
C4-cactus_ro_Chap09_caracteristiques-techniques_ed01-2015
MotoarePureTech 75PureTech 82 PureTech 82 S&SPureTech 110 S&S
Cutii de viteze BVM
(Manuala cu 5 trepte) BVM
(Manuala cu 5 trepte) E
tG
(
Pilotata cu 5 trepte)BVM
(Manuala cu 5 trepte)
Tipuri variante versiuni 0PHMU0PHMZ0PH
nZ
C
ilindree (cm
3) 1 1991 1991 199
Alezaj x cursa (mm) 75 x 90,575 x 90,575 x 90,5
Putere max.: norma CEE (kW)* 5560 81
Regim de putere max. (rot /min) 5 7505 7505 500
Cuplu max.: norma CEE (Nm) 11 6118205
Regim de cuplu max. (rot /min) 2 7502 7501 500
Carburant Fara plumbFara plumbFara plumb
Catalizator dadada
Capacitate ulei motor cu inlocuirea cartusului
filtrant (in litri) 3,25
3,25 3,5
*
P
uterea maximă corespunde valorii omologate la standul de incercari, conform condiţiilor impuse de reglementarea europeana
(Directiva 1999/99/CE).
Motorizari si cutii de viteze - BEnZi nA
9
Caracteristici tehnice
Page 218 of 302

216

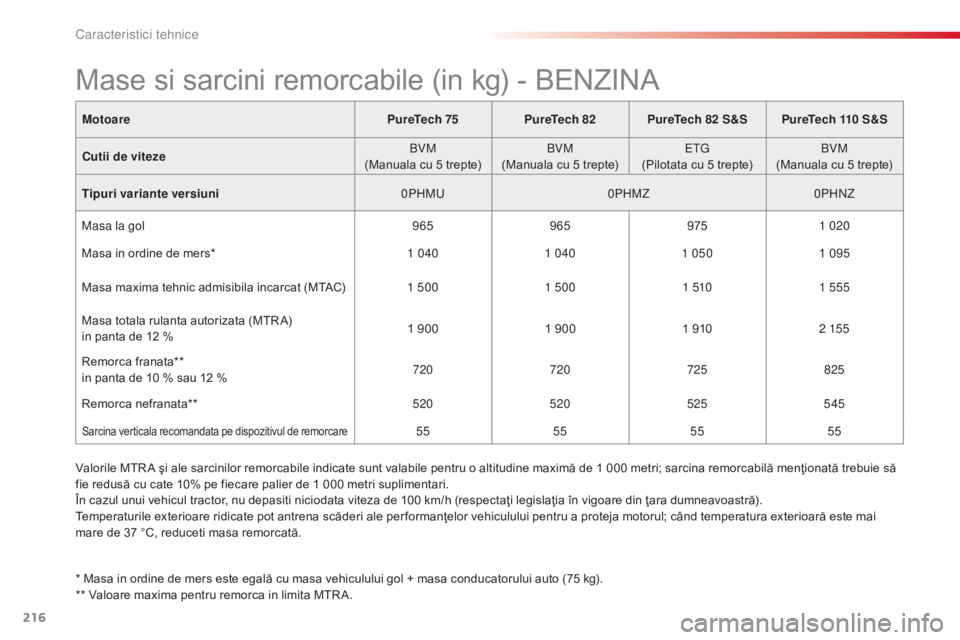

C4-cactus_ro_Chap09_caracteristiques-techniques_ed01-2015
MotoarePureTech 75PureTech 82 PureTech 82 S&S PureTech 110 S&S
Cutii de viteze BVM
(Manuala cu 5 trepte) BVM
(Manuala cu 5 trepte) E
tG
(
Pilotata cu 5 trepte)BVM
(Manuala cu 5 trepte)
Tipuri variante versiuni 0PHMU0PHMZ0PH
nZ
M
asa la gol 965965 9751 020
Masa in ordine de mers* 1 0401 040 1 0501 095
Masa maxima tehnic admisibila incarcat (MTAC) 1 5001 500 1 5101 555
Masa totala rulanta autorizata (MTR A)
in panta de 12 % 1 900
1 900 1 9102 155
Remorca franata**
in panta de 10 % sau 12 % 720
720 725825
Remorca nefranata** 520520 525545
Sarcina verticala recomandata pe dispozitivul de remorcare55 555555
Mase si sarcini remorcabile (in kg) - BENZINA
Valorile MTR A şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorcabilă menţionată trebuie să
fie redusă cu cate 10% pe fiecare palier de 1 000 metri suplimentari.
În cazul unui vehicul tractor, nu depasiti niciodata viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dumneavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale per formanţelor vehiculului pentru a proteja motorul; când temperatura exterioară este mai
mare de 37 °C, reduceti masa remorcată.
* Masa in ordine de mers este egală cu masa vehiculului gol + masa conducatorului auto (75 kg).
** Valoare maxima pentru remorca in limita MTR A.
Caracteristici tehnice
Page 219 of 302

217
C4-cactus_ro_Chap09_caracteristiques-techniques_ed01-2015
Motoaree-HDi 92BlueHDi 100 BlueHDi 100 S&S
Cutii de viteze ETG6
(Pilotata cu 6 trepte) BVM
(Manuala cu 5 trepte) BVM
(Manuala cu 5 trepte) ETG6
(Pilotata cu 6 trepte)
Tipuri variante versiuni 0B9HP0BBHY 0BBHY
Cilindree (cm
3) 1 5601 560 1 560
Alezaj x cursa (mm) 75 x 88,375 x 88,3 75 x 88,3
Putere max.: norma CEE (kW)* 6873 73
Regim de putere maxima (rot /min) 4 0003 750 3 750
Cuplu max.: norma CEE (Nm) 230254 254
Regim de cuplu maxim (rot /min) 1 7501 750 1 750
Carburant MotorinaMotorina Motorina
Catalizator dada da
Filtru de particule dada da
Capacitate ulei de motor cu schimbare cartus
filtrant (in litri) 3,75
3,75 3,75
*
P
uterea maximă corespunde valorii omologate cu motorul la stand, cu respectarea condiţiilor stabilite in reglementările europene
(directiva 1999/99/CE).
Motorizari si cutii de viteze - DiE SEL
9
Caracteristici tehnice
Page 220 of 302

218
C4-cactus_ro_Chap09_caracteristiques-techniques_ed01-2015
Motoaree-HDi 92BlueHDi 100 BlueHDi 100 S&S
Cutii de viteze ETG6
(Pilotata cu 6 trepte) BVM
(Manuala cu 5 trepte) BVM
(Manuala cu 5 trepte) ETG6
(Pilotata cu 6 trepte)
Tipuri variante versiuni 0B9HP0BBHY 0BBHY
Masa la gol 1 0551 068 1 0701 085
Masa in ordine de mers* 1 13 01 1431 1451 160
Masa maxima tehnic admisibila incarcat
( M TAC) 1 605
1 6101 6101 630
Masa totala rulanta autorizata (MTR A)
in panta de 12 % 2 205
2 2102 2102 230
Remorca franata (in limita MTR A)
in panta de 10 % sau 12 % 825
825825825
Remorca nefranata 565570570580
Sarcina verticala recomandata pe dispozitivul de remorcare55 555555
Mase si sarcini remorcabile (in kg) - DIESEL
* Masa de plecare este masa vehiculului gol + conducător auto (75 kg). Valorile MTR A şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorcabilă menţionată trebuie să
fie redusă cu 10% pe fiecare palier suplimentar de 1 000 metri.
În cazul unui vehicul tractor, nu depasiti niciodata viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dumneavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale per formanţelor vehiculului, pentru a proteja motorul, când temperatura exterioară este mai
mare de 37 °C, limitaţi masa remorcată.
Caracteristici tehnice
