C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

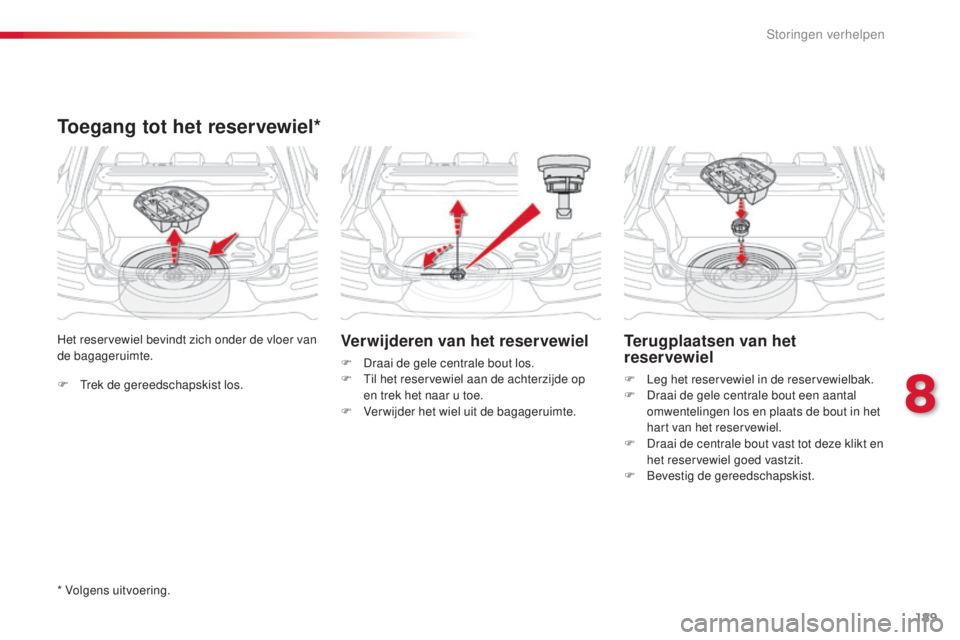

F Trek de gereedschapskist los. Het reservewiel bevindt zich onder de vloer van
de bagageruimte.
Toegang tot het reservewiel*
Verwijderen van het reservewiel
F Draai de gele centrale bout los.
F T il het reservewiel aan de achterzijde op
en trek het naar u toe.
F

V
er wijder het wiel uit de bagageruimte.
Terugplaatsen van het
reser vewiel
F Leg het reservewiel in de reservewielbak.
F D raai de gele centrale bout een aantal
omwentelingen los en plaats de bout in het
hart van het reservewiel.
F

D
raai de centrale bout vast tot deze klikt en
het reservewiel goed vastzit.
F

B
evestig de gereedschapskist.
*


Volgens uitvoering.
8
Storingen verhelpen

190
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

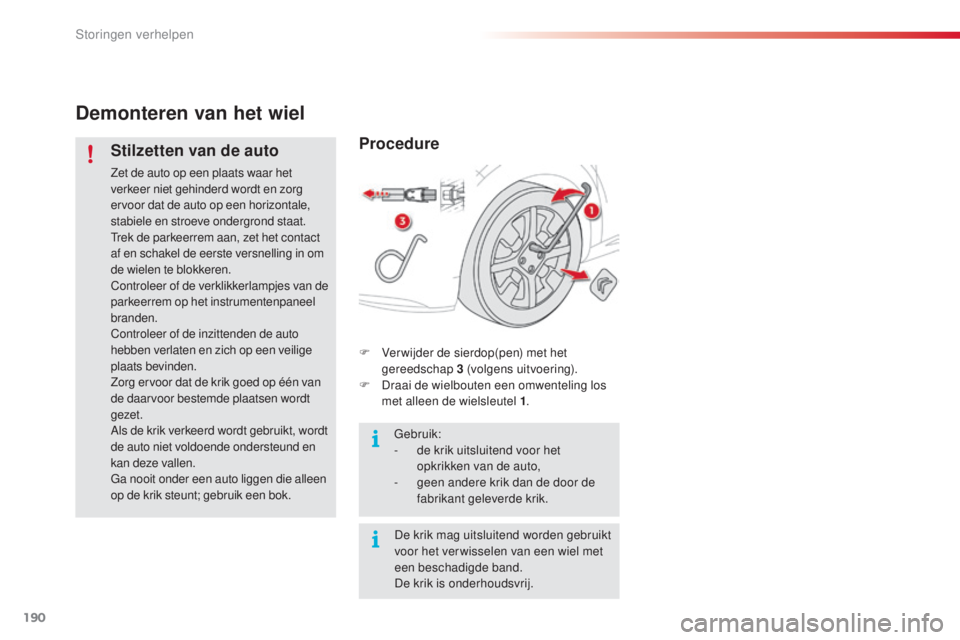

Demonteren van het wiel
Stilzetten van de auto
Zet de auto op een plaats waar het
verkeer niet gehinderd wordt en zorg
ervoor dat de auto op een horizontale,
stabiele en stroeve ondergrond staat.
Trek de parkeerrem aan, zet het contact
af en schakel de eerste versnelling in om
de wielen te blokkeren.
Controleer of de verklikkerlampjes van de
parkeerrem op het instrumentenpaneel
branden.
Controleer of de inzittenden de auto
hebben verlaten en zich op een veilige
plaats bevinden.
Zorg ervoor dat de krik goed op één van
de daarvoor bestemde plaatsen wordt
gezet.
Als de krik verkeerd wordt gebruikt, wordt
de auto niet voldoende ondersteund en
kan deze vallen.
Ga nooit onder een auto liggen die alleen
op de krik steunt; gebruik een bok.
Procedure
F Verwijder de sierdop(pen) met het gereedschap 3 (volgens uitvoering).
F

D
raai de wielbouten een omwenteling los
met alleen de wielsleutel 1 .
Gebruik:
-

d
e krik uitsluitend voor het
opkrikken van de auto,
-

g
een andere krik dan de door de
fabrikant geleverde krik.
De krik mag uitsluitend worden gebruikt
voor het ver wisselen van een wiel met
een beschadigde band.
De krik is onderhoudsvrij.
Storingen verhelpen

191
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

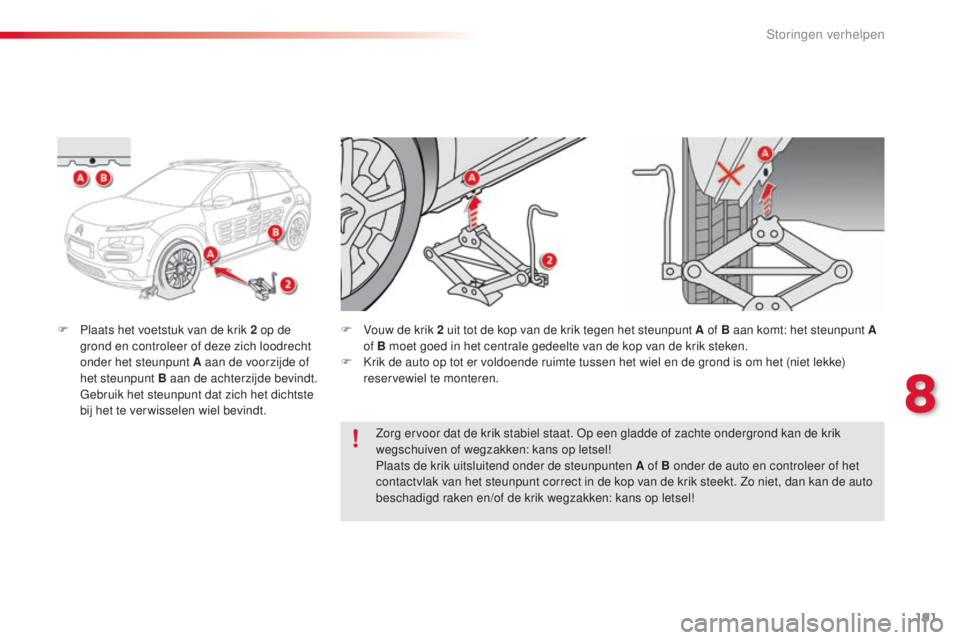

F Plaats het voetstuk van de krik 2 op de grond en controleer of deze zich loodrecht
onder het steunpunt A aan de voorzijde of
het steunpunt B aan de achterzijde bevindt.
Gebruik het steunpunt dat zich het dichtste
bij het te verwisselen wiel bevindt. F
V ouw de krik 2 uit tot de kop van de krik tegen het steunpunt A of B aan komt: het steunpunt A
of B moet goed in het centrale gedeelte van de kop van de krik steken.
F

K
rik de auto op tot er voldoende ruimte tussen het wiel en de grond is om het (niet lekke)
reservewiel te monteren.
Zorg ervoor dat de krik stabiel staat. Op een gladde of zachte ondergrond kan de krik
wegschuiven of wegzakken: kans op letsel!
Plaats de krik uitsluitend onder de steunpunten A of B onder de auto en controleer of het
contactvlak van het steunpunt correct in de kop van de krik steekt. Zo niet, dan kan de auto
beschadigd raken en/of de krik wegzakken: kans op letsel!
8
Storingen verhelpen

192
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

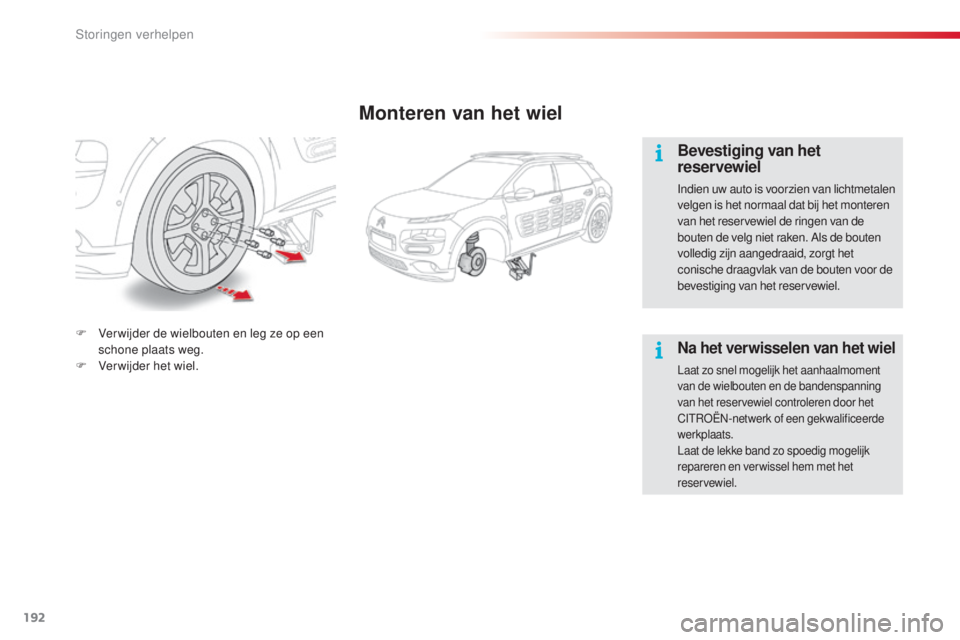

Monteren van het wiel
Bevestiging van het
reser vewiel
Indien uw auto is voorzien van lichtmetalen
velgen is het normaal dat bij het monteren
van het reservewiel de ringen van de
bouten de velg niet raken. Als de bouten
volledig zijn aangedraaid, zorgt het
conische draagvlak van de bouten voor de
bevestiging van het reservewiel.
Na het verwisselen van het wiel
Laat zo snel mogelijk het aanhaalmoment
van de wielbouten en de bandenspanning
van het reservewiel controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Laat de lekke band zo spoedig mogelijk
repareren en verwissel hem met het
reservewiel.
F Ver wijder de wielbouten en leg ze op een schone plaats weg.
F

V
erwijder het wiel.
Storingen verhelpen

193
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015
Procedure
F Plaats het wiel op de naaf.
F D raai de wielbouten met de hand vast.
F

D
raai de wielbouten enigszins vast met
alleen de wielsleutel 1 . F
L aat de krik zakken.
F V ouw de krik 2 op en verwijder hem.F
D raai de wielbouten uitsluitend vast met de
wielsleutel 1 .
F

Be
vestig de sierdop(pen) (volgens
uitvoering).
8
Storingen verhelpen

194
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

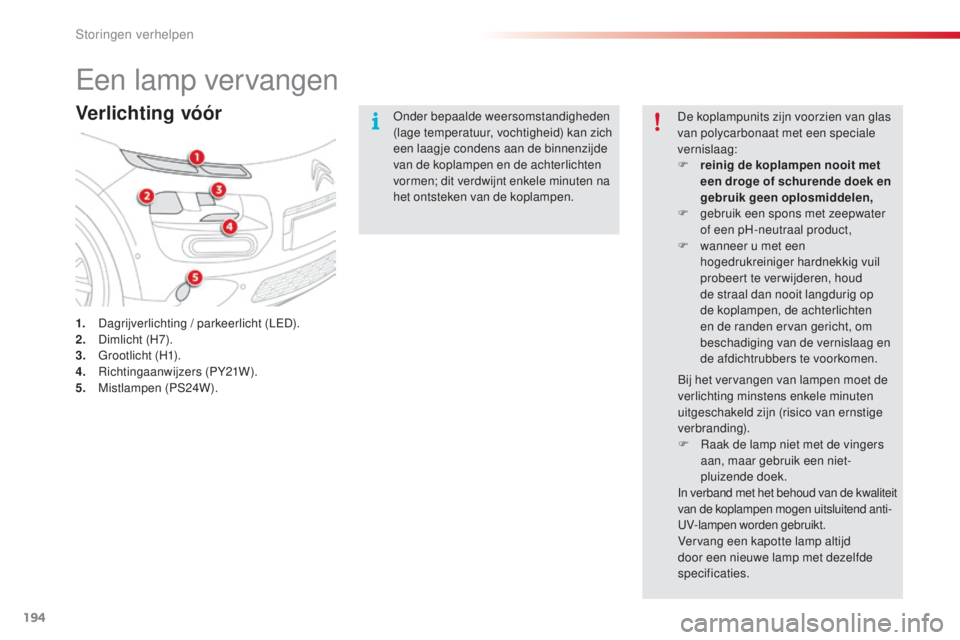

Een lamp vervangen
Verlichting vóór
1. Dagrijverlichting / parkeerlicht (LED).
2. Dimlicht (H7).
3.
G

rootlicht (H1).
4.
R

ichtingaanwijzers (PY21W).
5.
M

istlampen (PS24W). Onder bepaalde weersomstandigheden
(lage temperatuur, vochtigheid) kan zich
een laagje condens aan de binnenzijde
van de koplampen en de achterlichten
vormen; dit verdwijnt enkele minuten na
het ontsteken van de koplampen.
De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:
F
r
einig de koplampen nooit met
een droge of schurende doek en
gebruik geen oplosmiddelen,
F
g
ebruik een spons met zeepwater
of een pH-neutraal product,
F
w
anneer u met een
hogedrukreiniger hardnekkig vuil
probeert te verwijderen, houd
de straal dan nooit langdurig op
de koplampen, de achterlichten
en de randen ervan gericht, om
beschadiging van de vernislaag en
de afdichtrubbers te voorkomen.
Bij het vervangen van lampen moet de
verlichting minstens enkele minuten
uitgeschakeld zijn (risico van ernstige
verbranding).
F

R
aak de lamp niet met de vingers
aan, maar gebruik een niet-
pluizende doek.
In verband met het behoud van de kwaliteit
van de koplampen mogen uitsluitend anti-
UV-lampen worden gebruikt.
Vervang een kapotte lamp altijd
door een nieuwe lamp met dezelfde
specificaties.
Storingen verhelpen

195
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

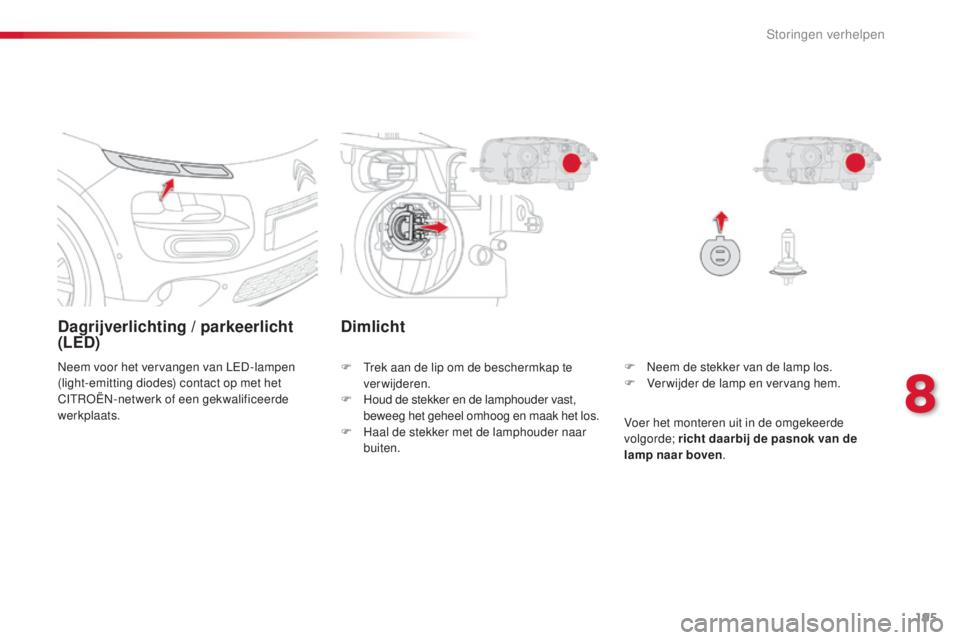

Dagrijverlichting / parkeerlicht
(LED)
Neem voor het vervangen van LED-lampen
(light-emitting diodes) contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.F
N eem de stekker van de lamp los.
F

V
erwijder de lamp en vervang hem.
Dimlicht
F Trek aan de lip om de beschermkap te verwijderen.
F

H
oud de stekker en de lamphouder vast,
beweeg het geheel omhoog en maak het los.
F

H
aal de stekker met de lamphouder naar
buiten. Voer het monteren uit in de omgekeerde
volgorde; richt daarbij de pasnok van de
lamp naar boven
.
8
Storingen verhelpen

196
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

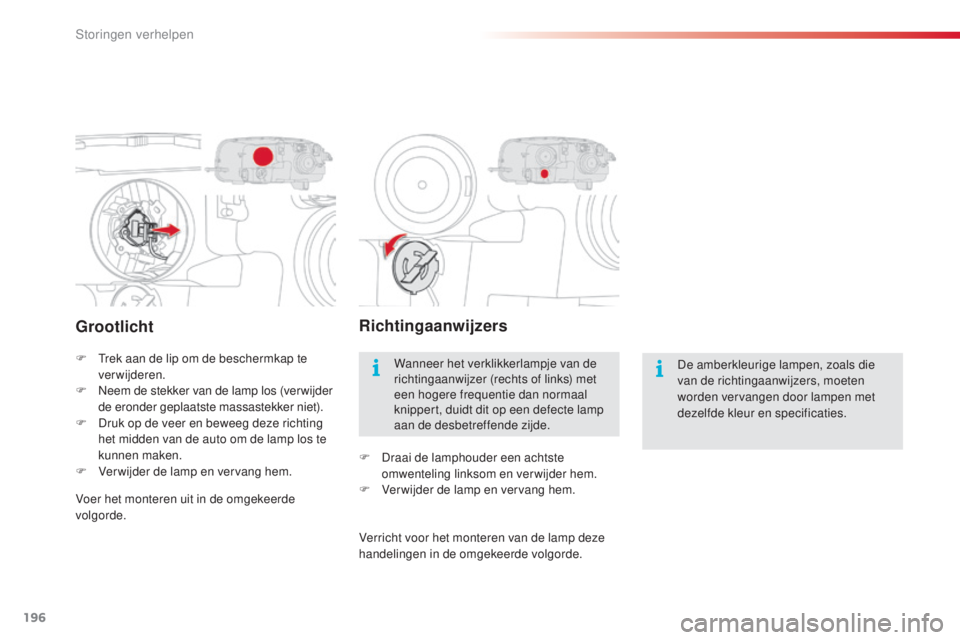

Grootlicht
F Trek aan de lip om de beschermkap te verwijderen.
F

N
eem de stekker van de lamp los (ver wijder
de eronder geplaatste massastekker niet).
F

D
ruk op de veer en beweeg deze richting
het midden van de auto om de lamp los te
kunnen maken.
F

V
erwijder de lamp en vervang hem.
Richtingaanwijzers
De amberkleurige lampen, zoals die
van de richtingaanwijzers, moeten
worden vervangen door lampen met
dezelfde kleur en specificaties.
Wanneer het verklikkerlampje van de
richtingaanwijzer (rechts of links) met
een hogere frequentie dan normaal
knippert, duidt dit op een defecte lamp
aan de desbetreffende zijde.
F

D

raai de lamphouder een achtste
omwenteling linksom en verwijder hem.
F

V

erwijder de lamp en vervang hem.
Voer het monteren uit in de omgekeerde
volgorde.
Verricht voor het monteren van de lamp deze
handelingen in de omgekeerde volgorde.
Storingen verhelpen

197
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

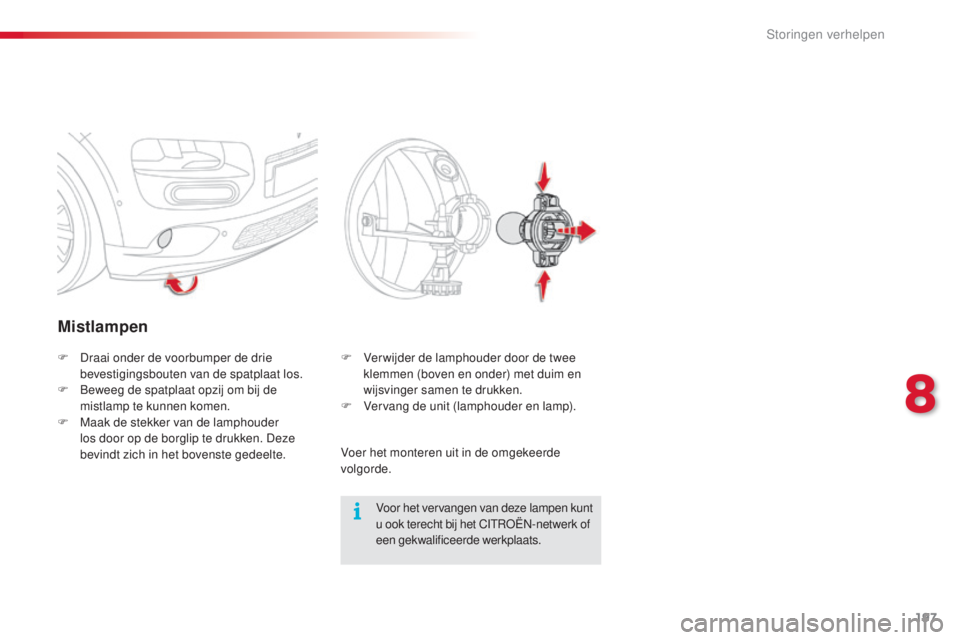

Mistlampen
Voor het vervangen van deze lampen kunt
u ook terecht bij het CITROËN-netwerk of
een gekwalificeerde werkplaats.
F

D

raai onder de voorbumper de drie
bevestigingsbouten van de spatplaat los.
F

B

eweeg de spatplaat opzij om bij de
mistlamp te kunnen komen.
F

M

aak de stekker van de lamphouder
los door op de borglip te drukken. Deze
bevindt zich in het bovenste gedeelte. F

V

er wijder de lamphouder door de twee
klemmen (boven en onder) met duim en
wijsvinger samen te drukken.
F

V

ervang de unit (lamphouder en lamp).
Voer het monteren uit in de omgekeerde
volgorde.
8
Storingen verhelpen

198
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

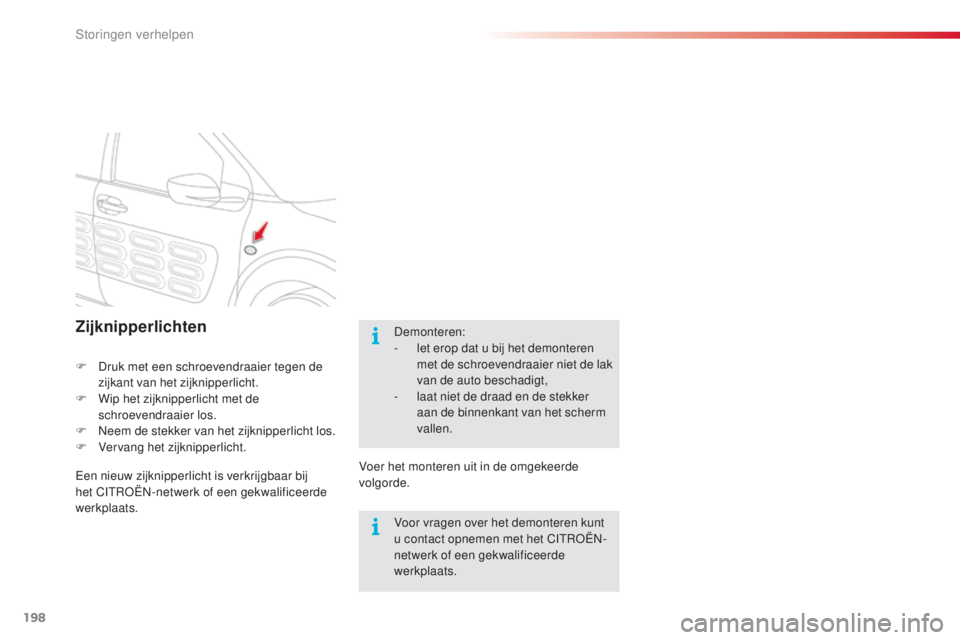

Zijknipperlichten
F Druk met een schroevendraaier tegen de zijkant van het zijknipperlicht.
F

W
ip het zijknipperlicht met de
schroevendraaier los.
F

N
eem de stekker van het zijknipperlicht los.
F

V
ervang het zijknipperlicht.
Een nieuw zijknipperlicht is verkrijgbaar bij
het CITROËN-netwerk of een gekwalificeerde
werkplaats. Voer het monteren uit in de omgekeerde
volgorde.Demonteren:
-

l
et erop dat u bij het demonteren
met de schroevendraaier niet de lak
van de auto beschadigt,
-

l
aat niet de draad en de stekker
aan de binnenkant van het scherm
vallen.
Voor vragen over het demonteren kunt
u contact opnemen met het CITROËN-
netwerk of een gekwalificeerde
werkplaats.
