CITROEN C4 CACTUS 2016 Instructieboekjes (in Dutch)

179
C4-cactus_nl_Chap07_info-pratiques_ed01-2015
Deze stootlijsten zijn gemaakt van TPU (thermoplastisch polyurethaan). De stootlijsten op de flanken zijn tevens voorzien
van luchtkussens, waardoor ze een schokabsorberende werking hebben.
De stootlijsten zijn aangebracht op de flanken, aan de voorzijde en aan de achterzijde van de auto, zodat de carrosserie
rondom wordt beschermd tegen kleine schades: paaltjes bij het parkeren, opengeslagen portieren, krassen, enz.
De gekleurde stootlijsten accentueren tevens het design van uw auto.

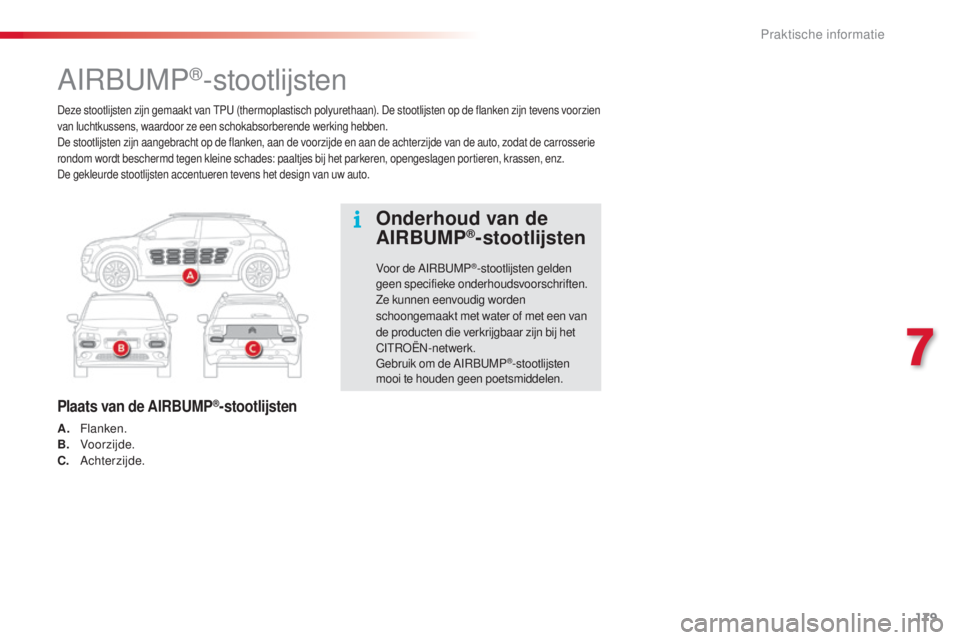

AIRBUMP®-stootlijsten
Plaats van de AIRBUMP®-stootlijsten
A. Flanken.
B. Voorzijde.
C.


Achterzijde.
Onderhoud van de
AIRBUMP®-stootlijsten
Voor de AIRBUMP®-stootlijsten gelden
geen specifieke onderhoudsvoorschriften.
Ze kunnen eenvoudig worden
schoongemaakt met water of met een van
de producten die verkrijgbaar zijn bij het
CITROËN-netwerk.
Gebruik om de AIRBUMP
®-stootlijsten
mooi te houden geen poetsmiddelen.
7
Praktische informatie

180
C4-cactus_nl_Chap07_info-pratiques_ed01-2015

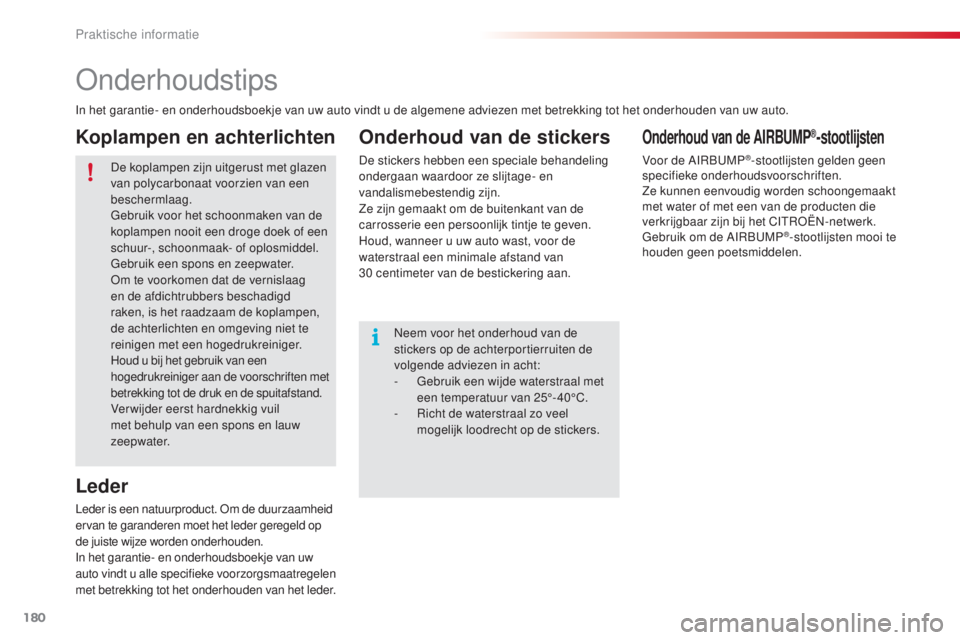

Onderhoudstips
In het garantie- en onderhoudsboekje van uw auto vindt u de algemene adviezen met betrekking tot het onderhouden van uw auto.De koplampen zijn uitgerust met glazen
van polycarbonaat voorzien van een
beschermlaag.
Gebruik voor het schoonmaken van de
koplampen nooit een droge doek of een
schuur-, schoonmaak- of oplosmiddel.
Gebruik een spons en zeepwater.
Om te voorkomen dat de vernislaag
en de afdichtrubbers beschadigd
raken, is het raadzaam de koplampen,
de achterlichten en omgeving niet te
reinigen met een hogedrukreiniger.
Houd u bij het gebruik van een
hogedrukreiniger aan de voorschriften met
betrekking tot de druk en de spuitafstand.
Verwijder eerst hardnekkig vuil
met behulp van een spons en lauw
zeepwater. Neem voor het onderhoud van de
stickers op de achterportierruiten de
volgende adviezen in acht:
-

G
ebruik een wijde waterstraal met
een temperatuur van 25°- 40°C.
-

R
icht de waterstraal zo veel
mogelijk loodrecht op de stickers.
Leder Onderhoud van de stickers
De stickers hebben een speciale behandeling
ondergaan waardoor ze slijtage- en
vandalismebestendig zijn.
Ze zijn gemaakt om de buitenkant van de
carrosserie een persoonlijk tintje te geven.
Houd, wanneer u uw auto wast, voor de
waterstraal een minimale afstand van
30
centimeter van de bestickering aan.
Leder is een natuurproduct. Om de duurzaamheid
ervan te garanderen moet het leder geregeld op
de juiste wijze worden onderhouden.
In het garantie- en onderhoudsboekje van uw
auto vindt u alle specifieke voorzorgsmaatregelen
met betrekking tot het onderhouden van het leder.
Koplampen en achterlichtenOnderhoud van de AIRBUMP®-stootlijsten
Voor de AIRBUMP®-stootlijsten gelden geen
specifieke onderhoudsvoorschriften.
Ze kunnen eenvoudig worden schoongemaakt
met water of met een van de producten die
verkrijgbaar zijn bij het CITROËN-netwerk.
Gebruik om de AIRBUMP
®-stootlijsten mooi te
houden geen poetsmiddelen.
Praktische informatie

181
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

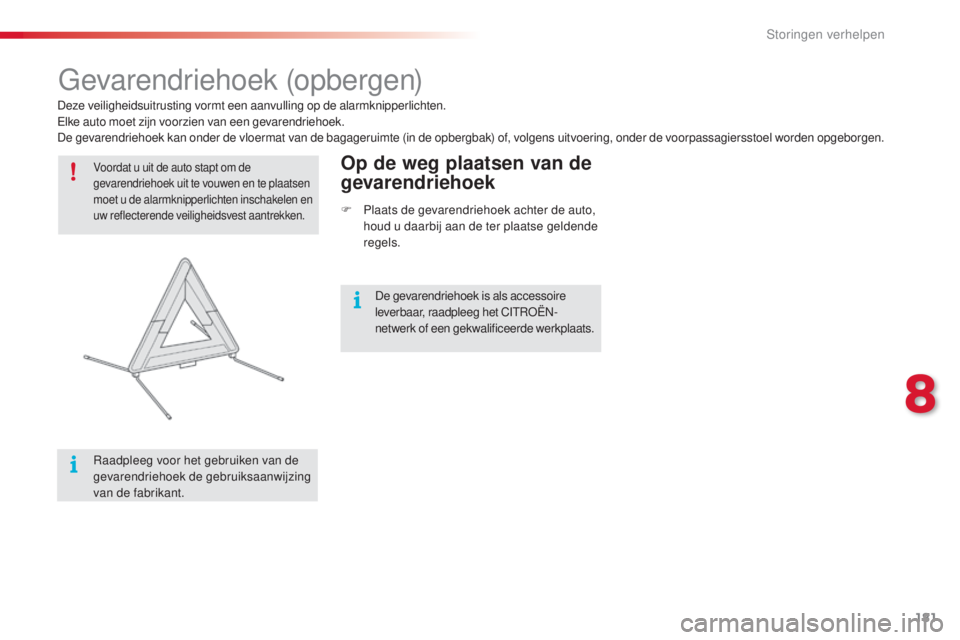

Gevarendriehoek (opbergen)
Voordat u uit de auto stapt om de
gevarendriehoek uit te vouwen en te plaatsen
moet u de alarmknipperlichten inschakelen en
uw reflecterende veiligheidsvest aantrekken.
Raadpleeg voor het gebruiken van de
gevarendriehoek de gebruiksaanwijzing
van de fabrikant.
Op de weg plaatsen van de
gevarendriehoek
F Plaats de gevarendriehoek achter de auto, houd u daarbij aan de ter plaatse geldende
regels.
Deze veiligheidsuitrusting vormt een aanvulling op de alarmknipperlichten.
Elke auto moet zijn voorzien van een gevarendriehoek.
De gevarendriehoek kan onder de vloermat van de bagageruimte (in de opbergbak) of, volgens uitvoering, onder de voorpassagiersstoel worden opgeborgen.
De gevarendriehoek is als accessoire
leverbaar, raadpleeg het CITROËN-
netwerk of een gekwalificeerde werkplaats.
8
Storingen verhelpen

182
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015
Op deze sticker staat de bandenspanning
aangegeven.
Deze set bevindt zich in de opbergbak onder de
vloerplaat van de bagageruimte. Deze set bestaat uit een compressor en een
flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren .
U kunt vervolgens naar de dichtstbijzijnde
garage rijden.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.
Met de compressor kunt u de bandenspanning
controleren en aanpassen.

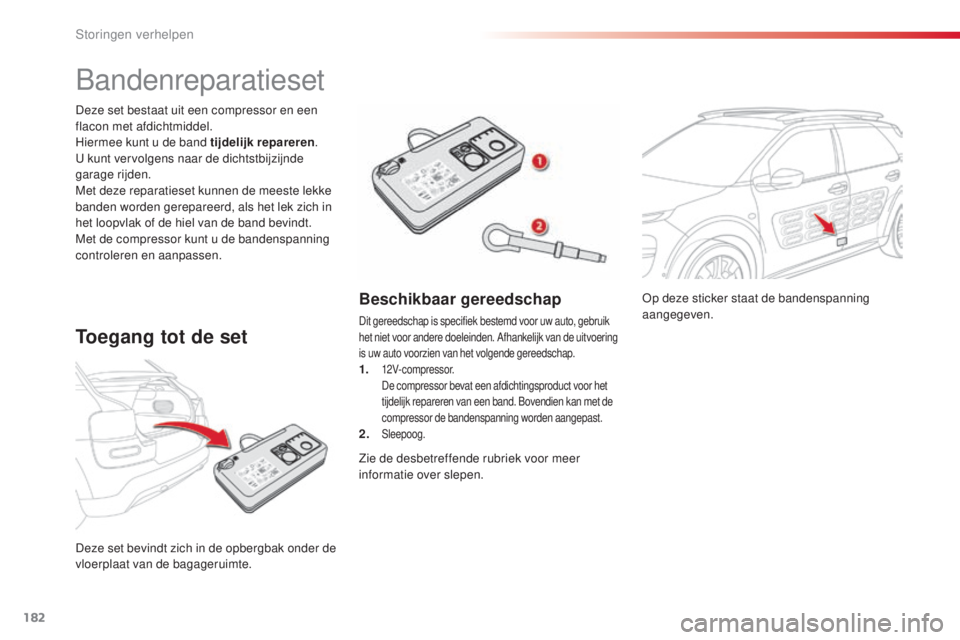

Bandenreparatieset
Toegang tot de set
Beschikbaar gereedschap
Dit gereedschap is specifiek bestemd voor uw auto, gebruik
het niet voor andere doeleinden. Afhankelijk van de uitvoering
is uw auto voorzien van het volgende gereedschap.
1. 12V-compressor. D e compressor bevat een afdichtingsproduct voor het
tijdelijk repareren van een band. Bovendien kan met de
compressor de bandenspanning worden aangepast.
2. Sleepoog.
Zie de desbetreffende rubriek voor meer
informatie over slepen.
Storingen verhelpen

183
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

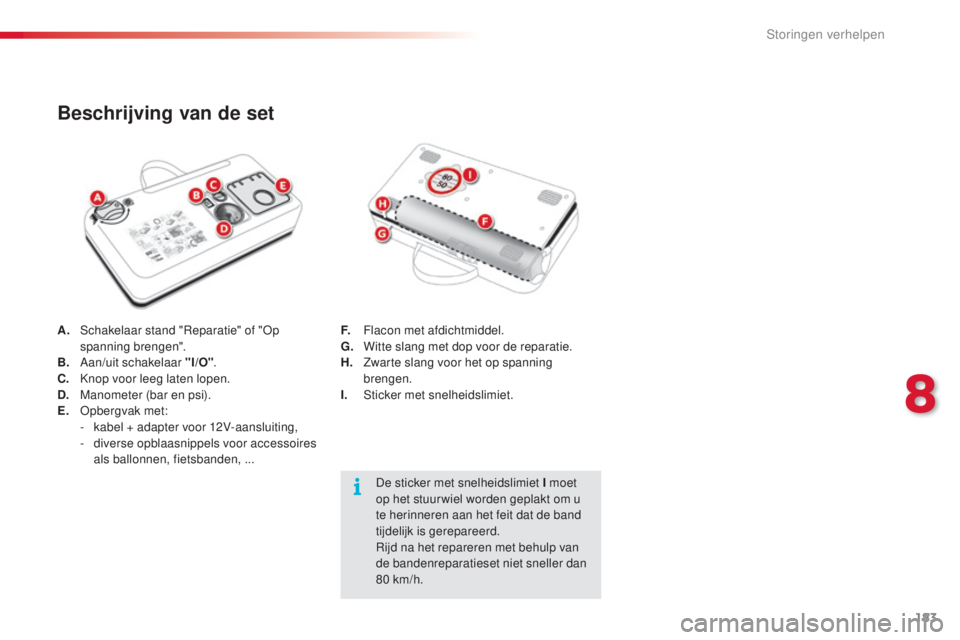

A. Schakelaar stand "Reparatie" of "Op spanning brengen".
B.
A

an/uit schakelaar "I/O" .
C.
K

nop voor leeg laten lopen.
D.
M

anometer (bar en psi).
E.
O

pbergvak met:
-

k
abel + adapter voor 12V-aansluiting,
-

d
iverse opblaasnippels voor accessoires
als ballonnen, fietsbanden, ...
Beschrijving van de set
De sticker met snelheidslimiet I moet
op het stuur wiel worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren met behulp van
de bandenreparatieset niet sneller dan
80 km/h.
F.
F

lacon met afdichtmiddel.
G.
W

itte slang met dop voor de reparatie.
H.
Z

warte slang voor het op spanning
brengen.
I.
S

ticker met snelheidslimiet.
8
Storingen verhelpen

184
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

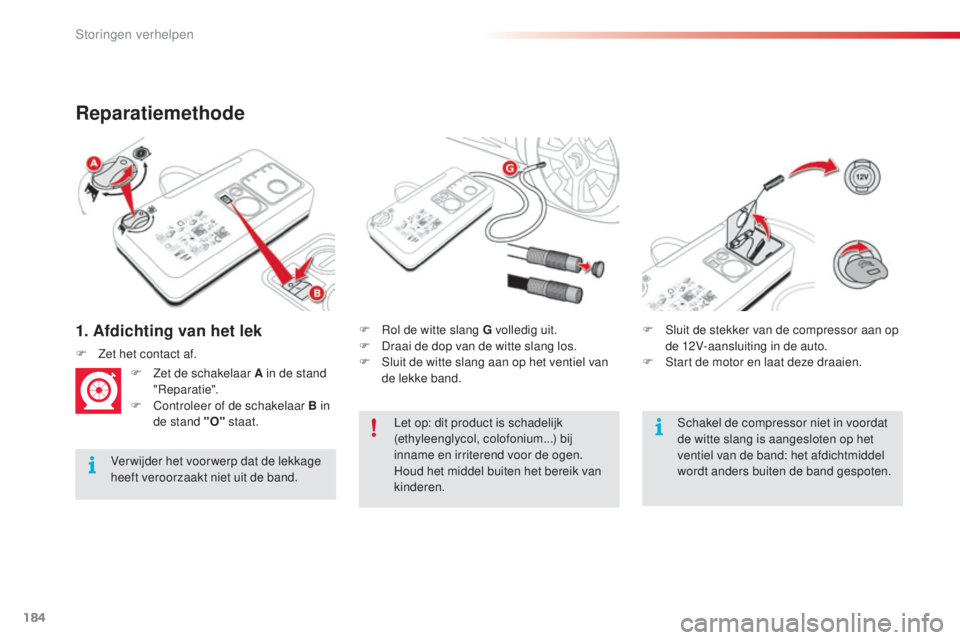

1. Afdichting van het lek
Reparatiemethode
Ver wijder het voor werp dat de lekkage
heeft veroorzaakt niet uit de band.F

R
ol de witte slang G volledig uit.
F
D
raai de dop van de witte slang los.
F
S
luit de witte slang aan op het ventiel van
de lekke band.
F

Z

et het contact af.
F
Ze
t de schakelaar A in de stand
"Reparatie".
F
C
ontroleer of de schakelaar B in
de stand "O" staat. F
S
luit de stekker van de compressor aan op
de 12V-aansluiting in de auto.
F
S
tart de motor en laat deze draaien.
Let op: dit product is schadelijk
(ethyleenglycol, colofonium...) bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen. Schakel de compressor niet in voordat
de witte slang is aangesloten op het
ventiel van de band: het afdichtmiddel
wordt anders buiten de band gespoten.
Storingen verhelpen

185
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

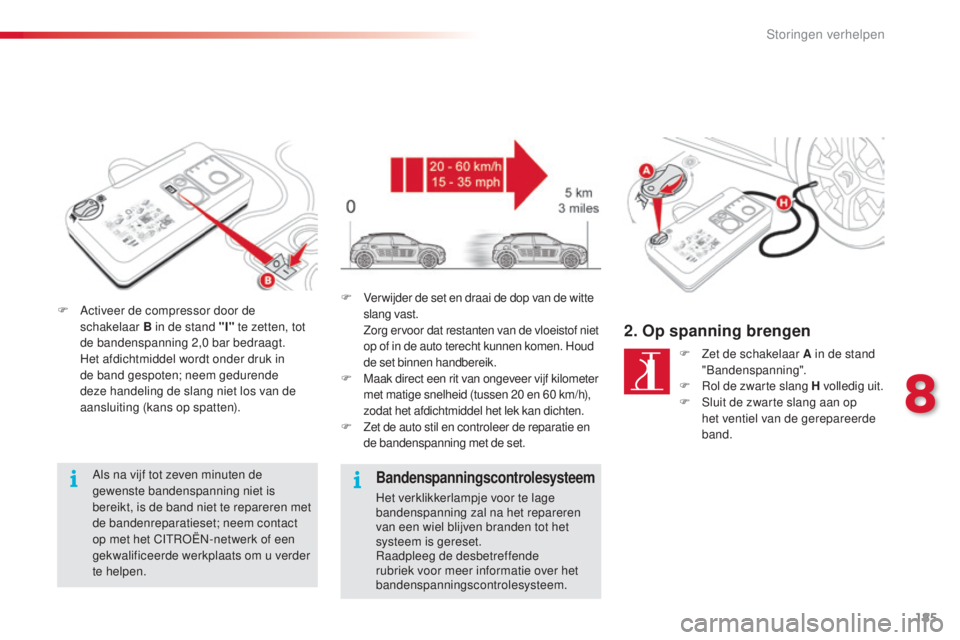

F Activeer de compressor door de schakelaar B in de stand "I" te zetten, tot
de bandenspanning 2,0 bar bedraagt.
H

et afdichtmiddel wordt onder druk in
de band gespoten; neem gedurende
deze handeling de slang niet los van de
aansluiting (kans op spatten).
Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren met
de bandenreparatieset; neem contact
op met het CITROËN-netwerk of een
gekwalificeerde werkplaats om u verder
te helpen. F
V er wijder de set en draai de dop van de witte
slang vast.
Z

org ervoor dat restanten van de vloeistof niet
op of in de auto terecht kunnen komen. Houd
de set binnen handbereik.
F

M
aak direct een rit van ongeveer vijf kilometer
met matige snelheid (tussen 20 en 60 km/h),
zodat het afdichtmiddel het lek kan dichten.
F

Z
et de auto stil en controleer de reparatie en
de bandenspanning met de set.
Bandenspanningscontrolesysteem
Het verklikkerlampje voor te lage
bandenspanning zal na het repareren
van een wiel blijven branden tot het
systeem is gereset.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
bandenspanningscontrolesysteem.
2. Op spanning brengen
F Zet de schakelaar A in de stand "Bandenspanning".
F

R
ol de zwarte slang H volledig uit.
F

S
luit de zwarte slang aan op
het ventiel van de gerepareerde
band.
8
Storingen verhelpen

186
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

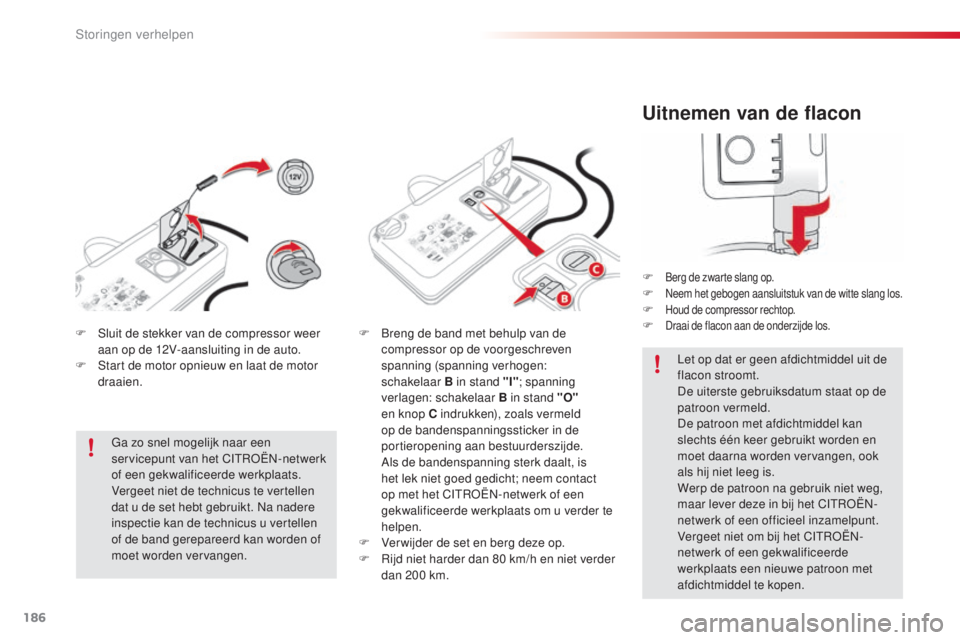

Uitnemen van de flacon
F Berg de zwarte slang op.F Neem het gebogen aansluitstuk van de witte slang los.F Houd de compressor rechtop.F Draai de flacon aan de onderzijde los.
Let op dat er geen afdichtmiddel uit de
flacon stroomt.
De uiterste gebruiksdatum staat op de
patroon vermeld.
De patroon met afdichtmiddel kan
slechts één keer gebruikt worden en
moet daarna worden vervangen, ook
als hij niet leeg is.
Werp de patroon na gebruik niet weg,
maar lever deze in bij het CITROËN-
netwerk of een officieel inzamelpunt.
Vergeet niet om bij het CITROËN-
netwerk of een gekwalificeerde
werkplaats een nieuwe patroon met
afdichtmiddel te kopen.
F

S

luit de stekker van de compressor weer
aan op de 12V-aansluiting in de auto.
F
S
tart de motor opnieuw en laat de motor
draaien.
Ga zo snel mogelijk naar een
servicepunt van het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Vergeet niet de technicus te vertellen
dat u de set hebt gebruikt. Na nadere
inspectie kan de technicus u vertellen
of de band gerepareerd kan worden of
moet worden vervangen. F

B

reng de band met behulp van de
compressor op de voorgeschreven
spanning (spanning verhogen:
schakelaar B in stand "I" ; spanning
verlagen: schakelaar B in stand "O"
en knop C indrukken), zoals vermeld
op de bandenspanningssticker in de
portieropening aan bestuurderszijde.
A

ls de bandenspanning sterk daalt, is
het lek niet goed gedicht; neem contact
op met het CITROËN-netwerk of een
gekwalificeerde werkplaats om u verder te
helpen.
F

V

er wijder de set en berg deze op.
F

R

ijd niet harder dan 80 km/h en niet verder
dan 200 km.
Storingen verhelpen

187
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015

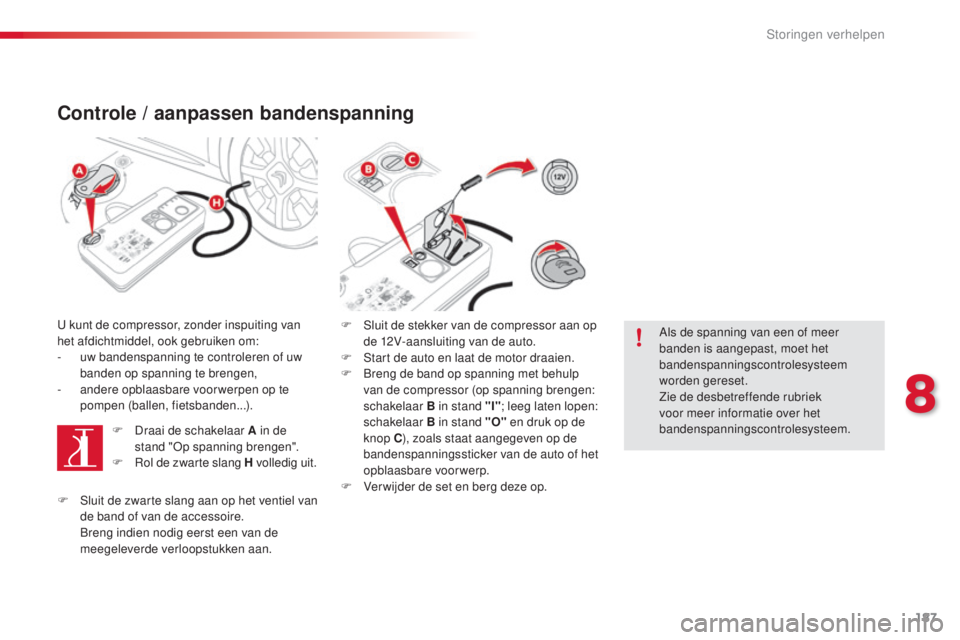

Controle / aanpassen bandenspanning
U kunt de compressor, zonder inspuiting van
het afdichtmiddel, ook gebruiken om:
-
u
w bandenspanning te controleren of uw
banden op spanning te brengen,
-

a
ndere opblaasbare voor werpen op te
pompen (ballen, fietsbanden...).
F

D
raai de schakelaar A in de
stand "Op spanning brengen".
F

R
ol de zwarte slang H volledig uit.F
S luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

S
tart de auto en laat de motor draaien.
F

B
reng de band op spanning met behulp
van de compressor (op spanning brengen:
schakelaar B in stand "I" ; leeg laten lopen:
schakelaar B in stand "O" en druk op de
knop C ), zoals staat aangegeven op de
bandenspanningssticker van de auto of het
opblaasbare voorwerp.
F

V
er wijder de set en berg deze op.Als de spanning van een of meer
banden is aangepast, moet het
bandenspanningscontrolesysteem
worden gereset.
Zie de desbetreffende rubriek
voor meer informatie over het
bandenspanningscontrolesysteem.
F

S
luit de zwarte slang aan op het ventiel van
de band of van de accessoire.
B

reng indien nodig eerst een van de
meegeleverde verloopstukken aan.
8
Storingen verhelpen

188
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2015
Reservewiel
Het gereedschap bevindt zich onder de vloer
van de bagageruimte of kan zich, volgens
uitvoering, onder de voorpassagiersstoel
bevinden.
Toegang tot het gereedschap
Beschikbaar gereedschap
Dit gereedschap is specifiek voor uw auto en
kan, afhankelijk van de uitvoering van uw auto,
verschillen. Gebruik het niet voor andere doeleinden.
1. Wielsleutel. H
iermee kunt u de wieldop ver wijderen en
de wielbouten losdraaien.
2.
K

rik met geïntegreerde slinger.
H

iermee kunt u de auto opkrikken.
3.
G

ereedschap voor het ver wijderen van
sierdoppen.
H

iermee kunt u bij lichtmetalen velgen
de sierdoppen van de wielbouten of de
naafdop (volgens uitvoering) verwijderen.
4.
A

fneembaar sleepoog.
Raadpleeg de desbetreffende rubriek voor
meer informatie over slepen.
In het geval van een lekke band kunt u het wiel met het bij de auto geleverde gereedschap ver wisselen volgens de onderstaande procedure.
Wiel met wieldop
Monteren:
plaats de wieldop, begin bij de
ventielopening en druk de wieldop rondom met
de hand vast.
Storingen verhelpen
