CITROEN C4 CACTUS 2016 Instructieboekjes (in Dutch)

79
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015

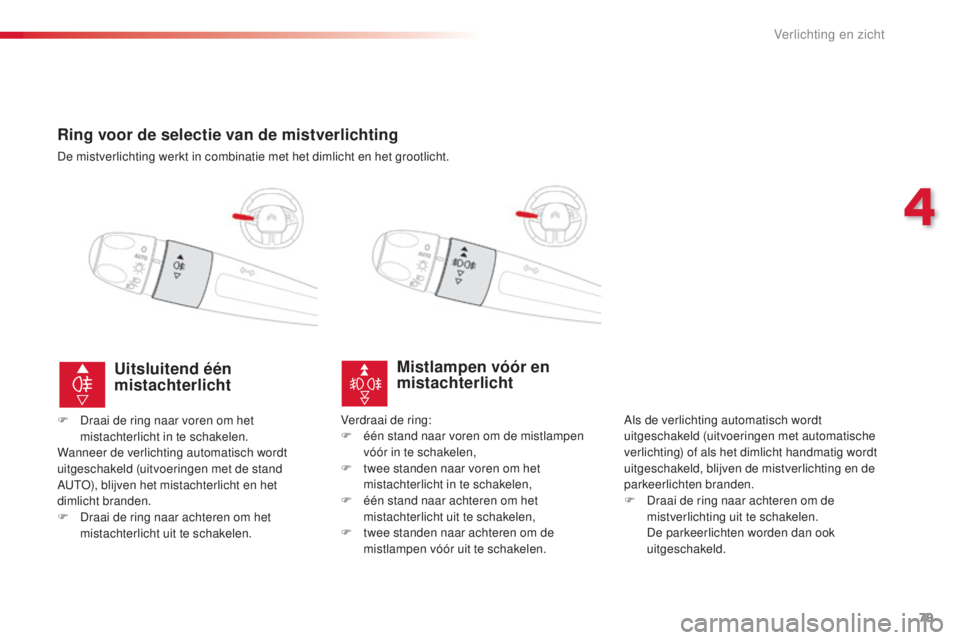

Ring voor de selectie van de mistverlichting
De mistverlichting werkt in combinatie met het dimlicht en het grootlicht.
Mistlampen vóór en
mistachterlicht
Als de verlichting automatisch wordt
uitgeschakeld (uitvoeringen met automatische
verlichting) of als het dimlicht handmatig wordt
uitgeschakeld, blijven de mistverlichting en de
parkeerlichten branden.
F
D
raai de ring naar achteren om de
mistverlichting uit te schakelen.
De parkeerlichten worden dan ook
uitgeschakeld.
Uitsluitend één
mistachterlicht
F Draai de ring naar voren om het mistachterlicht in te schakelen.
Wanneer de verlichting automatisch wordt
uitgeschakeld (uitvoeringen met de stand
AUTO), blijven het mistachterlicht en het
dimlicht branden.
F

D
raai de ring naar achteren om het
mistachterlicht uit te schakelen. Verdraai de ring:
F
é én stand naar voren om de mistlampen
vóór in te schakelen,
F

t
wee standen naar voren om het
mistachterlicht in te schakelen,
F

é
én stand naar achteren om het
mistachterlicht uit te schakelen,
F

t
wee standen naar achteren om de
mistlampen vóór uit te schakelen.
4
Verlichting en zicht

80
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015
Bij helder of regenachtig weer,
zowel overdag als 's nachts, zijn de
mistlampen vóór en het mistachterlicht
verblindend voor medeweggebruikers
en daarom niet toegestaan. Gebruik de
mistlampen vóór en het mistachterlicht
uitsluitend bij mist of sneeuwval.
Onder deze weersomstandigheden
dient u de mistlampen vóór en het
dimlicht handmatig in te schakelen,
omdat de lichtsensor voldoende licht
kan waarnemen.
Vergeet niet de mistlampen uit te zetten
zodra ze niet meer nodig zijn.Uitschakelen van de verlichting
bij het afzetten van het contact
Bij het afzetten van het contact gaat alle
verlichting onmiddellijk uit, behalve het
dimlicht als de automatische follow me
home-verlichting is geactiveerd.
Inschakelen van de
verlichting na het afzetten
van het contact
Draai om de lichtschakelaar weer te
activeren terwijl de verlichting uit is, de ring
in de stand "0" en vervolgens in de stand
van uw keuze.
Als het bestuurdersportier wordt geopend,
klinkt een geluidssignaal om aan te geven
dat de verlichting nog brandt.
De verlichting, met uitzondering van
het parkeerlicht, wordt na maximaal
30


minuten automatisch uitgeschakeld om
het ontladen van de accu te voorkomen.
Richtingaanwijzers
(knipperlichten)
F Links: beweeg de verlichtingsschakelaar omlaag voorbij het zware punt.
F

R
echts: beweeg de verlichtingsschakelaar
omhoog voorbij het zware punt.
Drie keer knipperenF Beweeg de schakelaar kort omhoog of omlaag, zonder deze door de
weerstand te drukken. De desbetreffende
richtingaanwijzers zullen drie keer
knipperen.
Verlichting en zicht

81
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015
Automatische verlichting
Inschakelen
F Draai de ring in de stand "AUTO". Het
activeren van de functie wordt bevestigd
door een melding.
Met behulp van een lichtsensor worden de
kentekenplaatverlichting, het achterlicht en
het dimlicht automatisch ingeschakeld als de
lichtsterkte van de omgeving onvoldoende is.
De verlichting kan ook, in geval van neerslag,
gelijktijdig met het automatisch inschakelen van
de ruitenwissers vóór worden ingeschakeld.
De verlichting wordt uitgeschakeld als de
lichtsterkte van de omgeving weer voldoende is
of nadat het wissen is gestopt.
Uitschakelen
F Draai de ring in een andere stand. Het uitschakelen van de functie wordt
bevestigd door een melding.
Storing
Bij een storing in de lichtsensor
gaat de verlichting branden, wordt
dit pictogram weergegeven op het
Bij mist of sneeuw kan de lichtsensor
ten onrechte voldoende licht
waarnemen; de verlichting wordt dan
niet automatisch ingeschakeld.
Dek de met de regensensor
gecombineerde lichtsensor, die zich in
het midden van de voorruit achter de
binnenspiegel bevindt, niet af. De aan
de sensor gekoppelde functies worden
dan niet meer bediend.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats. instrumentenpaneel in combinatie met een
geluidssignaal en/of een melding.
4
Verlichting en zicht

82
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015

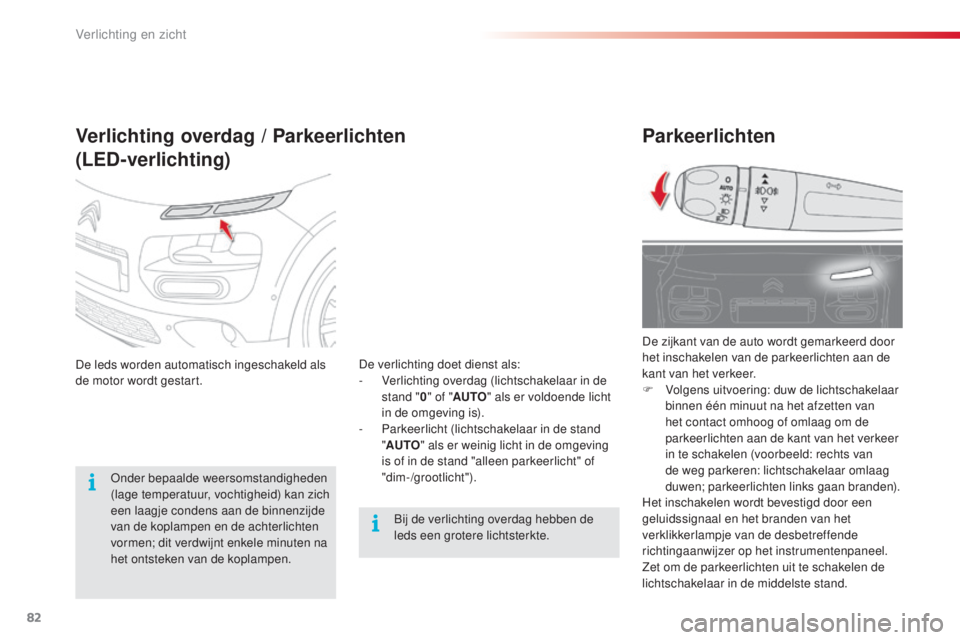

Parkeerlichten
De zijkant van de auto wordt gemarkeerd door
het inschakelen van de parkeerlichten aan de
kant van het verkeer.
F
V
olgens uitvoering: duw de lichtschakelaar
binnen één minuut na het afzetten van
het contact omhoog of omlaag om de
parkeerlichten aan de kant van het verkeer
in te schakelen (voorbeeld: rechts van
de weg parkeren: lichtschakelaar omlaag
duwen; parkeerlichten links gaan branden).
Het inschakelen wordt bevestigd door een
geluidssignaal en het branden van het
verklikkerlampje van de desbetreffende
richtingaanwijzer op het instrumentenpaneel.
Zet om de parkeerlichten uit te schakelen de
lichtschakelaar in de middelste stand.
Verlichting overdag / Parkeerlichten
(LED-verlichting)
De leds worden automatisch ingeschakeld als
de motor wordt gestart.
Onder bepaalde weersomstandigheden
(lage temperatuur, vochtigheid) kan zich
een laagje condens aan de binnenzijde
van de koplampen en de achterlichten
vormen; dit verdwijnt enkele minuten na
het ontsteken van de koplampen. De verlichting doet dienst als:
-
V erlichting overdag (lichtschakelaar in de
stand " 0" of " AUTO " als er voldoende licht
in de omgeving is).
-

P
arkeerlicht (lichtschakelaar in de stand
" AUTO " als er weinig licht in de omgeving
is of in de stand "alleen parkeerlicht" of
"dim-/grootlicht").
Bij de verlichting overdag hebben de
leds een grotere lichtsterkte.
Verlichting en zicht

83
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015
Inschakelen
F G eef bij afgezet contact een "lichtsignaal"
met de lichtschakelaar.
F

G
eef nogmaals een "lichtsignaal" om de
functie uit te schakelen.
Uitschakelen
Na het vergrendelen van de auto wordt de handbediende follow me
home-verlichting na een bepaalde tijd automatisch uitgeschakeld.
Deze functie zorgt ervoor dat na het afzetten
van het contact de dimlichten nog even blijven
branden om het uitstappen in het donker te
vergemakkelijken.
Follow me
home-verlichting
Automatisch
Als de functie "automatische verlichting" is
geactiveerd, gaat bij een geringe lichtsterkte
van de omgeving na het afzetten van het
contact het dimlicht branden.
U kunt de functie in- en uitschakelen en de
tijdsduur van de follow me home-verlichting
instellen via het touchscreen tablet. F

S
electeer het menu
" Rijhulpsysteem ".
F

D
ruk op de secundaire pagina op
" Configuratie auto ".
Handmatig
Koplampen in
hoogte verstellen
Verstel de koplampen afhankelijk van de
belading van uw auto om verblinding van
medeweggebruikers te voorkomen.
Stand "0" : basisinstelling.
0.
Alleen bestuurder o
f bestuurder + voorpassagier.
-. Bestuurder + voorpassagier + achterpassagiers.1. Bestuurder + voorpassagier + achterpassagiers + bagage in de bagageruimte.
-. Bestuurder + voorpassagier + achterpassagiers + bagage in de bagageruimte.
2. Alleen bestuurder + maximaal toegestane belading van de koffer.
Deze stand voldoet om verblinding van tegenliggers
te voorkomen.
Bij gebruik van een hogere stand wordt de reikwijdte
van de koplamplichtbundel beperkt.
4
Verlichting en zicht

84
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015

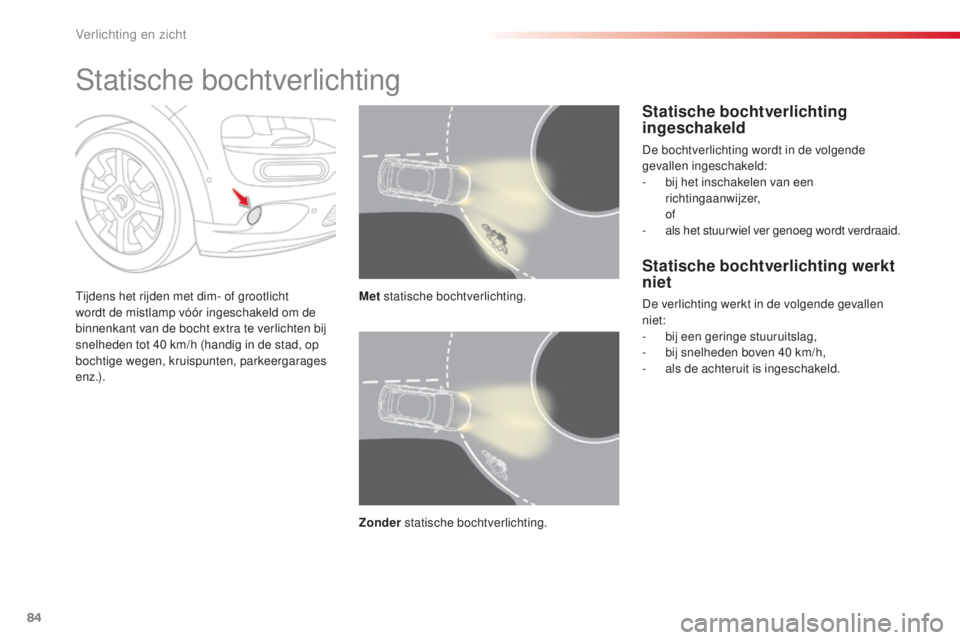

Statische bochtverlichting
Tijdens het rijden met dim- of grootlicht
wordt de mistlamp vóór ingeschakeld om de
binnenkant van de bocht extra te verlichten bij
snelheden tot 40 km/h (handig in de stad, op
bochtige wegen, kruispunten, parkeergarages
e n z .) . Met
statische bochtverlichting.
Zonder statische bochtverlichting.
Statische bochtverlichting
ingeschakeld
De bochtverlichting wordt in de volgende
gevallen ingeschakeld:
-

b
ij het inschakelen van een
richtingaanwijzer,


of
-
a

ls het stuur wiel ver genoeg wordt verdraaid.
Statische bochtverlichting werkt
niet
De verlichting werkt in de volgende gevallen
niet:
-
b
ij een geringe stuuruitslag,
-

b
ij snelheden boven 40 km/h,
-

a
ls de achteruit is ingeschakeld.
Verlichting en zicht

85
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015
Ruitenwisserschakelaar
Handmatige functies
De bestuurder schakelt de ruitenwissers
handmatig in.
Uitvoering met automatische ruitenwissers
Uitvoering met handbediende
ruitenwissersRuitenwissers vóór
Selectiehendel wissnelheid: zet de hendel in de
gewenste stand.
Hoge snelheid (hevige neerslag).
Normale snelheid (matige regenval).
Interval (wissnelheid aangepast aan
de wagensnelheid).
Uit.
Eén keer wissen (de hendel omlaag
duwen of kort naar u toe trekken en
vervolgens loslaten).
of Automatisch wissen (omlaag
duwen en vervolgens loslaten) of
één keer wissen (trek de hendel
kort naar u toe).
Schakel de ruitenwissers niet in
als de voorruit droog is. Controleer
voordat u bij extreem koud of warm
weer de ruitenwissers inschakelt of de
ruitenwisserbladen niet vastzitten aan
de voorruit. Verwijder onder winterse omstandigheden
sneeuw, ijs of rijp van de voorruit, van het
gebied rondom de ruitenwisserarmen
en de ruitenwisserbladen en van het
voorruitrubber alvorens de ruitenwissers in
te schakelen.
4
Verlichting en zicht

86
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015
Ruitenwisser achter
Uit.Deactiveer de automatische werking van
de ruitenwisser achter bij sneeuwval of
strenge vorst en bij montage van een
fietsendrager op de achterklep.
Interval.
Wissen en sproeien (gedurende
enige tijd).
Ring voor de selectie van de ruitenwisser achter:
Achteruitversnelling
Als de ruitenwissers vóór zijn ingeschakeld
op het moment dat u de achteruitversnelling
inschakelt, wordt automatisch de ruitenwisser
achter ingeschakeld.
Deze automatische functie kan worden
geactiveerd of gedeactiveerd via het
touchscreen tablet.
Ruitensproeiers voor
Trek de hendel naar u toe: de ruitensproeiers
treden in werking en na enige tijd worden ook
de ruitenwissers ingeschakeld.
Uw auto is uitgerust met een innovatief
ruitensproeiersysteem voor de voorruit.
De ruitensproeiervloeistof wordt via het
ruitenwisserblad op de voorruit gesproeid,
zodat het zicht van de bestuurder en dat
van de passagiers niet wordt belemmerd.
F

S

electeer het menu
" Rijhulpsysteem ".
F

D

ruk op de secundaire pagina op
" Configuratie auto ".
Deze functie is standaard geactiveerd.
Verlichting en zicht

87
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015
Dek de regensensor, die zich
gecombineerd met de lichtsensor in
het midden van de voorruit achter de
binnenspiegel bevindt, niet af.
Schakel de automatische werking van
de ruitenwissers uit als de auto wordt
gewassen in een wasstraat.
Wacht 's winters met het inschakelen
van de automatische ruitenwissers tot
de voorruit ontdooid is.
Storing
In het geval van een storing in de automatische
werking van de ruitenwissers werken deze in
de intervalstand.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
De ruitenwissers worden automatisch
ingeschakeld als de sensor achter de
binnenspiegel regen detecteert. De snelheid
van de ruitenwissers wordt aangepast aan de
hoeveelheid neerslag.
Inschakelen Uitschakelen
Elke keer als het contact meer
dan 1
minuut is afgezet, moet u
de automatische werking van de
ruitenwissers opnieuw activeren door
de hendel één keer omlaag te duwen.
Duw de hendel één keer omlaag.
De ruitenwissers maken één slag om
het inschakelen te bevestigen.
Dit verklikkerlampje op het
instrumentenpaneel gaat branden en
er verschijnt een melding. Duw de hendel nog een keer omlaag
of zet de hendel in een andere stand
(Int., 1
of 2).
Automatische ruitenwissers
vóór
Dit verklikkerlampje op het instrumentenpaneel
gaat uit en er verschijnt een melding.
4
Verlichting en zicht

88
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2015

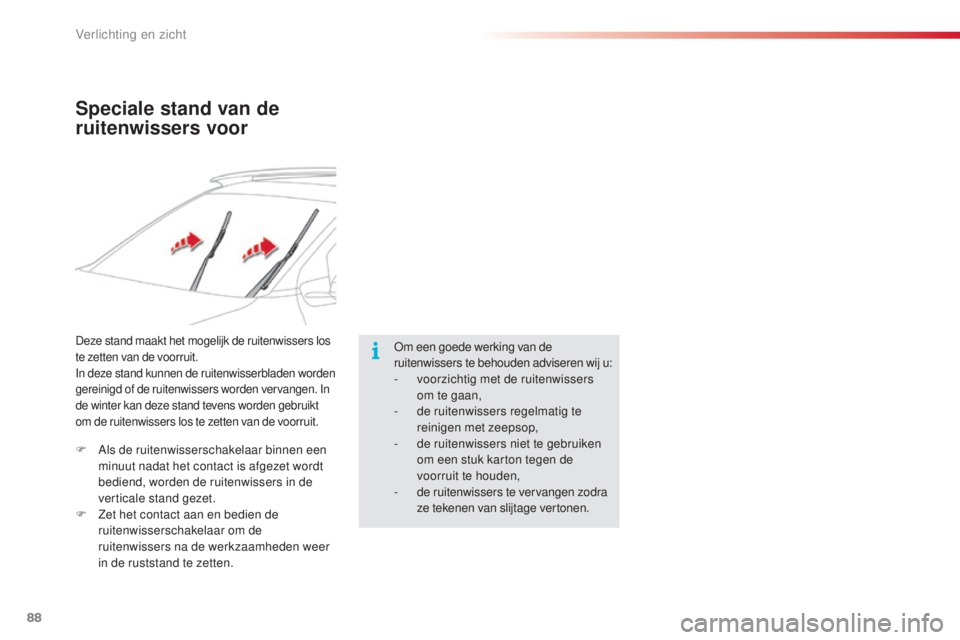

Speciale stand van de
ruitenwissers voor
Om een goede werking van de
ruitenwissers te behouden adviseren wij u:
-
v
oorzichtig met de ruitenwissers
om te gaan,
-

d
e ruitenwissers regelmatig te
reinigen met zeepsop,
-

d
e ruitenwissers niet te gebruiken
om een stuk karton tegen de
voorruit te houden,
-
d

e ruitenwissers te vervangen zodra
ze tekenen van slijtage vertonen.Deze stand maakt het mogelijk de ruitenwissers los
te zetten van de voorruit.
In deze stand kunnen de ruitenwisserbladen worden
gereinigd of de ruitenwissers worden vervangen. In
de winter kan deze stand tevens worden gebruikt
om de ruitenwissers los te zetten van de voorruit.
F Als de ruitenwisserschakelaar binnen een minuut nadat het contact is afgezet wordt
bediend, worden de ruitenwissers in de
verticale stand gezet.
F

Z
et het contact aan en bedien de
ruitenwisserschakelaar om de
ruitenwissers na de werkzaamheden weer
in de ruststand te zetten.
Verlichting en zicht
