CITROEN C4 CACTUS 2016 Návod na použití (in Czech)

89
C4-cactus_cs_Chap05_securite_ed01-2015

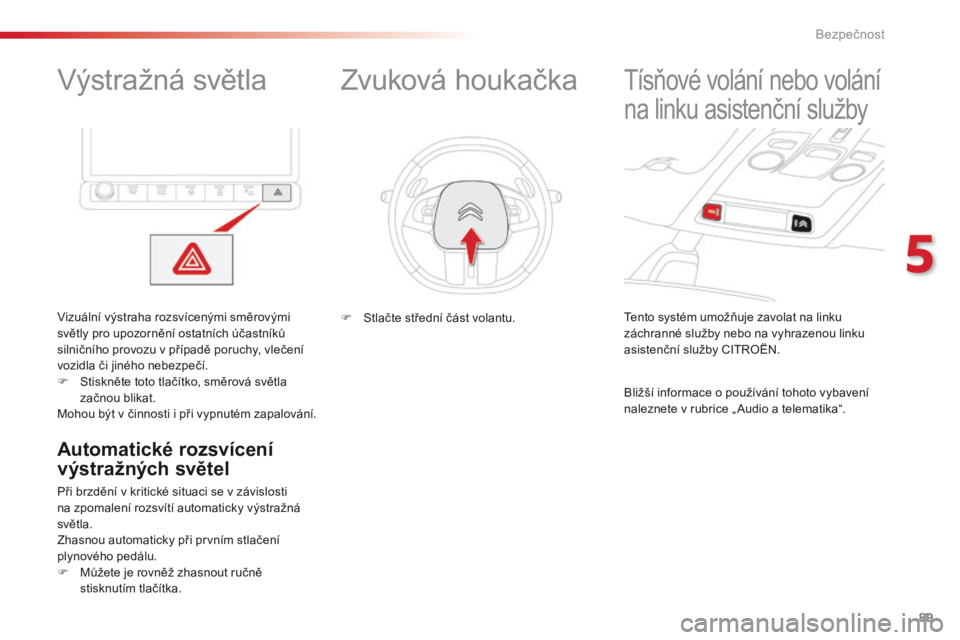

Výstražná světla
Vizuální výstraha rozsvícenými směrovými
světly pro upozornění ostatních účastníků
silničního provozu v případě poruchy, vlečení
vozidla či jiného nebezpečí.
F
S
tiskněte toto tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém zapalování.
Automatické rozsvícení
výstražných světel
Při brzdění v kritické situaci se v závislosti
na zpomalení rozsvítí automaticky výstražná
světla.
Zhasnou automaticky při prvním stlačení
plynového pedálu.
F

M
ůžete je rovněž zhasnout ručně
stisknutím tlačítka. Tento systém umožňuje zavolat na linku
záchranné služby nebo na vyhrazenou linku
asistenční služby CITROËN.
Tísňové volání nebo volání
na linku asistenční služby
Bližší informace o používání tohoto vybavení
naleznete v rubrice „ Audio a telematika“.
Zvuková houkačka
F Stlačte střední část volantu.
5
Bezpečnost

90
C4-cactus_cs_Chap05_securite_ed01-2015

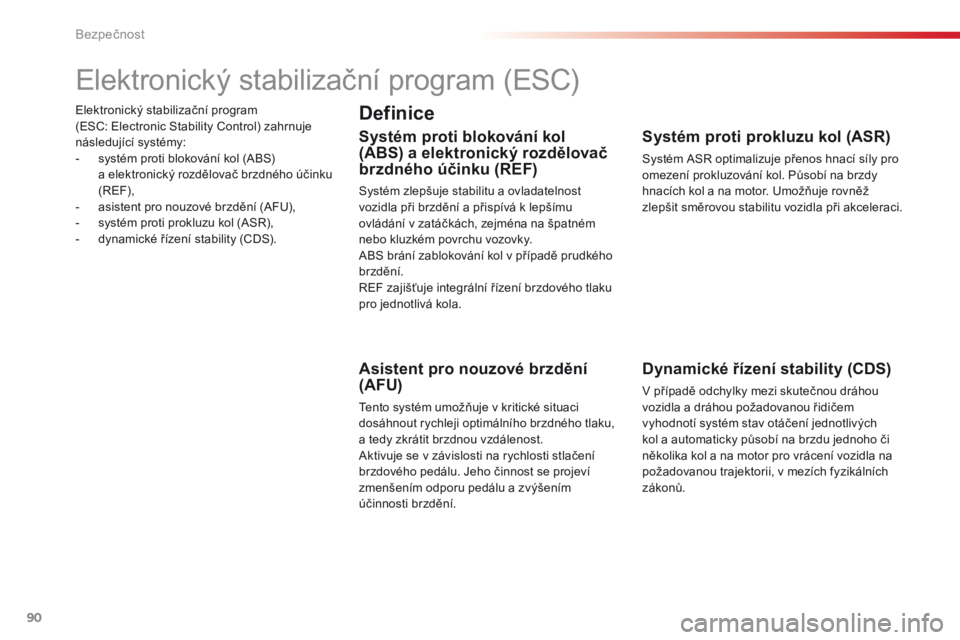

Elektronický stabilizační program
(ESC: Electronic Stability Control) zahrnuje
následující systémy:
-

s
ystém proti blokování kol (ABS)
a
elektronický rozdělovač brzdného účinku
(REF),
-

a
sistent pro nouzové brzdění (AFU),
-

s
ystém proti prokluzu kol (ASR),
-

d
ynamické řízení stability (CDS).
Elektronický stabilizační program (ESC)
Definice
Systém proti blokování kol
(ABS) a elektronický rozdělovač
brzdného účinku (REF)
Systém zlepšuje stabilitu a ovladatelnost
vozidla při brzdění a přispívá k lepšímu
ovládání v zatáčkách, zejména na špatném
nebo kluzkém povrchu vozovky.
ABS brání zablokování kol v případě prudkého
brzdění.
REF zajišťuje integrální řízení brzdového tlaku
pro jednotlivá kola.
Asistent pro nouzové brzdění
(AFU)
Tento systém umožňuje v kritické situaci
dosáhnout rychleji optimálního brzdného tlaku,
a tedy zkrátit brzdnou vzdálenost.
Aktivuje se v závislosti na rychlosti stlačení
brzdového pedálu. Jeho činnost se projeví
zmenšením odporu pedálu a zvýšením
účinnosti brzdění.
Systém proti prokluzu kol (ASR)
Systém ASR optimalizuje přenos hnací síly pro
omezení prokluzování kol. Působí na brzdy
hnacích kol a na motor. Umožňuje rovněž
zlepšit směrovou stabilitu vozidla při akceleraci.
Dynamické řízení stability (CDS)
V případě odchylky mezi skutečnou dráhou
vozidla a dráhou požadovanou řidičem
vyhodnotí systém stav otáčení jednotlivých
kol a automaticky působí na brzdu jednoho či
několika kol a na motor pro vrácení vozidla na
požadovanou trajektorii, v mezích fyzikálních
zákonů.
Bezpečnost

91
C4-cactus_cs_Chap05_securite_ed01-2015
Rozsvícení této kontrolky současně
s kontrolkou STOP, doprovázené
zvukovým signálem a hlášením,
informuje o poruše funkce
elektronického rozdělovače brzdného
účinku (REF), která by mohla vést ke
ztrátě kontroly nad vozidlem při brzdění.

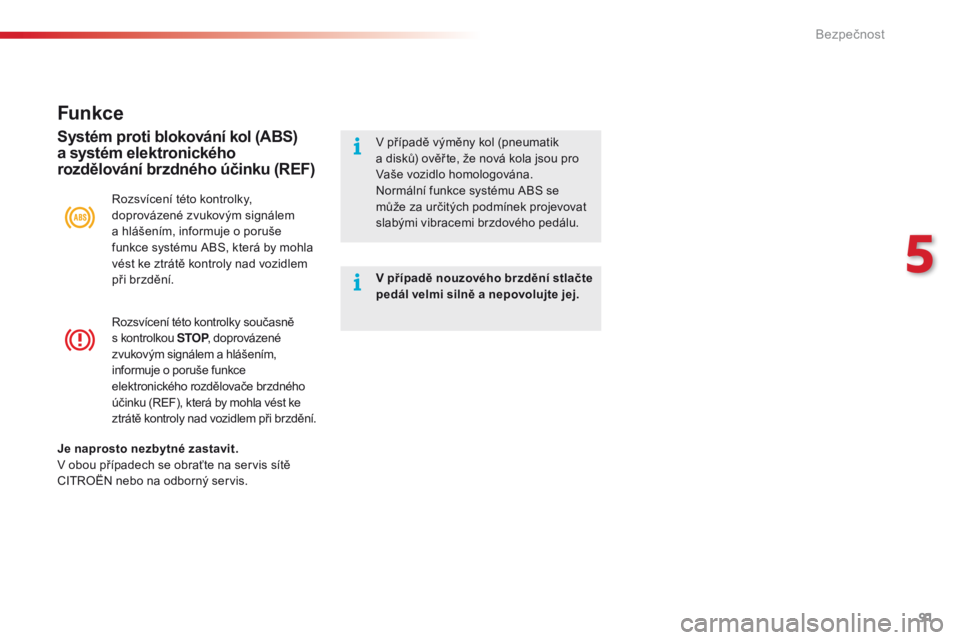

Funkce
Rozsvícení této kontrolky,
doprovázené zvukovým signálem
a
hlášením, informuje o poruše
funkce systému ABS, která by mohla
vést ke ztrátě kontroly nad vozidlem
při brzdění.
Systém proti blokování kol (ABS)
a systém elektronického
rozdělování brzdného účinku (REF)V případě výměny kol (pneumatik
a
disků) ověř te, že nová kola jsou pro
Vaše vozidlo homologována.
Normální funkce systému ABS se
může za určitých podmínek projevovat
slabými vibracemi brzdového pedálu.
V případě nouzového brzdění stlačte
pedál velmi silně a nepovolujte jej.
Je naprosto nezbytné zastavit.
V obou případech se obraťte na servis sítě
CITROËN nebo na odborný servis.
5
Bezpečnost

92
C4-cactus_cs_Chap05_securite_ed01-2015
Dynamické řízení stability (CDS)
a prokluzování kol (ASR)Systém CDS poskytuje zvýšenou
bezpečnost při normálním způsobu
jízdy, řidič se ale nesmí domnívat, že
může riskovat nebo jet příliš vysokou
rychlostí.
Funkce systému je zajištěna za
podmínky, že jsou dodržovány pokyny
výrobce týkající se kol (pneumatik
a ráfků), součástí brzdového systému
a elektronických součástí, a že jsou
respektovány postupy pro montáž
a
opravy v síti CITROËN.
Po nehodě nechte systém
překontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.
Aktivace
Tyto systémy se automaticky aktivují při
každém nastartování.
Jakmile je detekován problém s přilnavostí
nebo sledováním jízdní stopy, reagují systémy
prostřednictvím řízení motoru a brzd.
Deaktivace
Při výjimečných situacích (rozjezd vozidla
uvízlého v blátě, sněhu, na sypkém povrchu, ...)
může být vhodné deaktivovat systém CDS,
aby kola mohla prokluzovat pro obnovení
přilnavosti.
Jejich činnost je signalizována
blikáním této kontrolky na přístrojové
desce.
Porucha funkce
Doporučujeme Vám však systém opět zapnout
co nejdříve. F

S
tiskněte toto tlačítko.
Rozsvítí se tato kontrolka a kontrolka
na tlačítku: systém CDS již nepůsobí
na činnost motoru.
Opětná aktivace
Systém se automaticky znovu aktivuje po
každém vypnutí zapalování nebo při překročení
rychlosti 50 km/h. F

Z
novu stiskněte toto tlačítko pro
opětnou aktivaci ručně. Rozsvícení této kontrolky,
doprovázené zvukovým signálem
a hlášením, signalizuje poruchu
systému.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis pro kontrolu systému.
Bezpečnost

93
C4-cactus_cs_Chap05_securite_ed01-2015

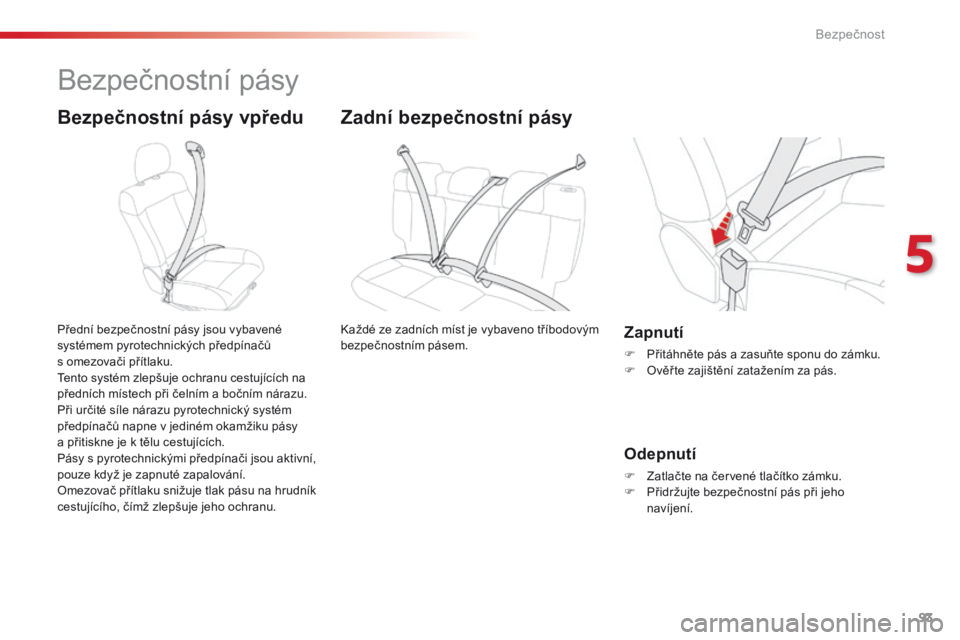

Bezpečnostní pásy
Bezpečnostní pásy vpředu
Přední bezpečnostní pásy jsou vybavené
systémem pyrotechnických předpínačů
s omezovači přítlaku.
Tento systém zlepšuje ochranu cestujících na
předních místech při čelním a bočním nárazu.
Při určité síle nárazu pyrotechnický systém
předpínačů napne v jediném okamžiku pásy
a
přitiskne je k tělu cestujících.
Pásy s pyrotechnickými předpínači jsou aktivní,
pouze když je zapnuté zapalování.
Omezovač přítlaku snižuje tlak pásu na hrudník
cestujícího, čímž zlepšuje jeho ochranu.Zapnutí
F Přitáhněte pás a zasuňte sponu do zámku.
F O věř te zajištění zatažením za pás.
Odepnutí
F Zatlačte na červené tlačítko zámku.
F P řidržujte bezpečnostní pás při jeho
navíjení.
Zadní bezpečnostní pásy
Každé ze zadních míst je vybaveno tříbodovým
bezpečnostním pásem.
5
Bezpečnost

94
C4-cactus_cs_Chap05_securite_ed01-2015
Při překročení rychlosti přibližně
20 km/h bliká kontrolka (blikají
kontrolky) po dobu dvou minut,
doprovázená (doprovázené)
zvukovým signálem. Po uplynutí
těchto dvou minut zůstane kontrolka
(zůstanou kontrolky) svítit a svítí,
dokud se řidič nebo cestující vpředu
nepřipoutá pásem.
Kontrolka(y) nezapnutí /
rozepnutí pásu(ů)Kontrolka(y) předního(ích) pásu(ů)
Při zapnutí zapalování se rozsvítí
kontrolka
1
na přístrojové desce a na
displeji kontrolek pásů a čelního
airbagu spolujezdce se červeně
rozsvítí příslušná kontrolka ( 2
a 3),
pokud řidič a/nebo cestující vpředu
nezapnul nebo rozepnul svuj pás.
1.
K

ontrolka nezapnutých / rozepnutých pásů
vpředu, na přístrojové desce.
2.
K

ontrolka pásu vpředu vlevo.
3.
K

ontrolka pásu vpředu vpravo.
4.
K

ontrolka pásu vzadu vpravo.
5.
K

ontrolka pásu vzadu uprostřed.
6.
K

ontrolka pásu vzadu vlevo.
Kontrolka(y) zadního(ích) pásu(ů)
Příslušná kontrolka ( 4 až 6) se rozvítí
červeně na displeji kontrolek pásů
a
čelního airbagu spolujezdce, pokud
některý z cestujících vzadu rozepnul
svůj pás.
Bezpečnost

95
C4-cactus_cs_Chap05_securite_ed01-2015

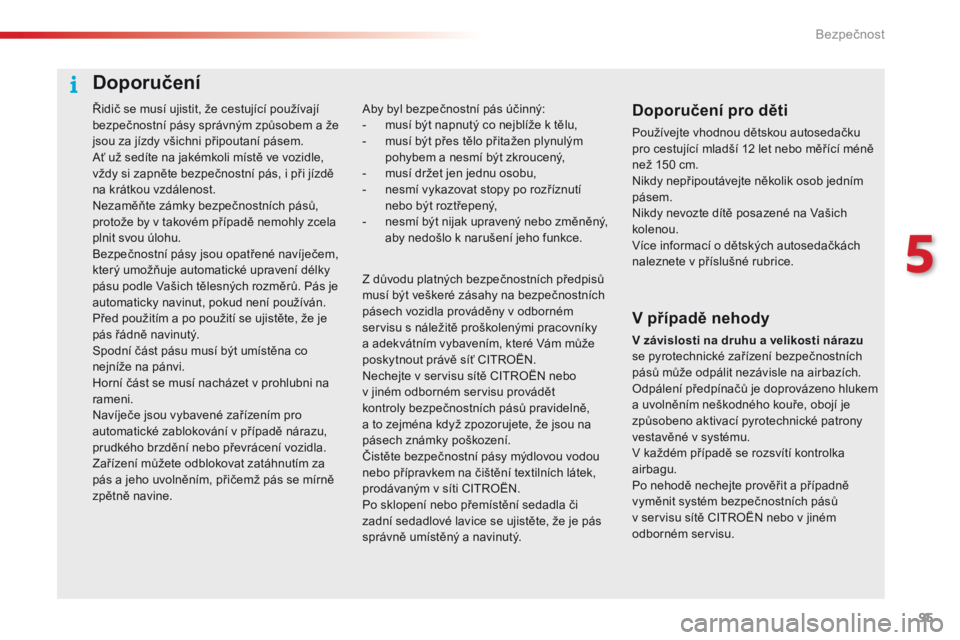

Řidič se musí ujistit, že cestující používají
bezpečnostní pásy správným způsobem a že
jsou za jízdy všichni připoutaní pásem.
Ať už sedíte na jakémkoli místě ve vozidle,
vždy si zapněte bezpečnostní pás, i při jízdě
na krátkou vzdálenost.
Nezaměňte zámky bezpečnostních pásů,
protože by v takovém případě nemohly zcela
plnit svou úlohu.
Bezpečnostní pásy jsou opatřené navíječem,
který umožňuje automatické upravení délky
pásu podle Vašich tělesných rozměrů. Pás je
automaticky navinut, pokud není používán.
Před použitím a po použití se ujistěte, že je
pás řádně navinutý.
Spodní část pásu musí být umístěna co
nejníže na pánvi.
Horní část se musí nacházet v prohlubni na
rameni.
Navíječe jsou vybavené zařízením pro
automatické zablokování v případě nárazu,
prudkého brzdění nebo převrácení vozidla.
Zařízení můžete odblokovat zatáhnutím za
pás a jeho uvolněním, přičemž pás se mírně
zpětně navine.Doporučení pro děti
Používejte vhodnou dětskou autosedačku
pro cestující mladší 12 let nebo měřící méně
než 150 cm.
Nikdy nepřipoutávejte několik osob jedním
pásem.
Nikdy nevozte dítě posazené na Vašich
kolenou.
Více informací o dětských autosedačkách
naleznete v příslušné rubrice.
Aby byl bezpečnostní pás účinný:
-
m
usí být napnutý co nejblíže k tělu,
-
m
usí být přes tělo přitažen plynulým
pohybem a nesmí být zkroucený,
-

m

usí držet jen jednu osobu,
-

n

esmí vykazovat stopy po rozříznutí
nebo být roztřepený,
-

n

esmí být nijak upravený nebo změněný,
aby nedošlo k narušení jeho funkce.
V případě nehody
V závislosti na druhu a velikosti nárazu
se pyrotechnické zařízení bezpečnostních
pásů může odpálit nezávisle na airbazích.
Odpálení předpínačů je doprovázeno hlukem
a uvolněním neškodného kouře, obojí je
způsobeno aktivací pyrotechnické patrony
vestavěné v systému.
V každém případě se rozsvítí kontrolka
airbagu.
Po nehodě nechejte prověřit a případně
vyměnit systém bezpečnostních pásů
v servisu sítě CITROËN nebo v jiném
odborném servisu.
Z důvodu platných bezpečnostních předpisů
musí být veškeré zásahy na bezpečnostních
pásech vozidla prováděny v odborném
servisu s náležitě proškolenými pracovníky
a adekvátním vybavením, které Vám může
poskytnout právě síť CITROËN.
Nechejte v servisu sítě CITROËN nebo
v jiném odborném servisu provádět
kontroly bezpečnostních pásů pravidelně,
a to zejména když zpozorujete, že jsou na
pásech známky poškození.
Čistěte bezpečnostní pásy mýdlovou vodou
nebo přípravkem na čištění textilních látek,
prodávaným v síti CITROËN.
Po sklopení nebo přemístění sedadla či
zadní sedadlové lavice se ujistěte, že je pás
správně umístěný a navinutý.
Doporučení
5
Bezpečnost

96
C4-cactus_cs_Chap05_securite_ed01-2015

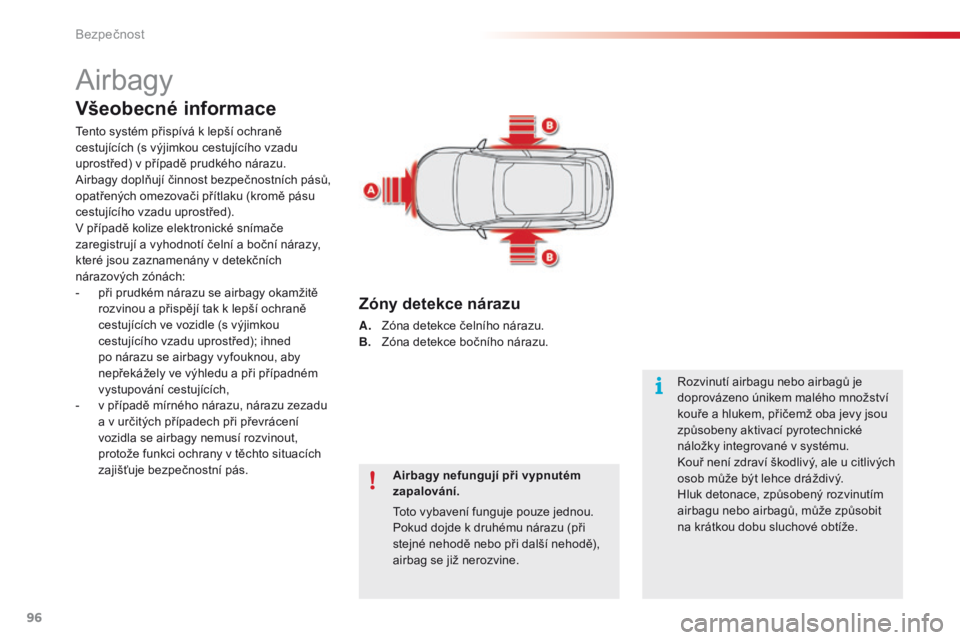

Airbagy
Všeobecné informace
Tento systém přispívá k lepší ochraně
cestujících (s výjimkou cestujícího vzadu
uprostřed) v případě prudkého nárazu.
Airbagy doplňují činnost bezpečnostních pásů,
opatřených omezovači přítlaku (kromě pásu
cestujícího vzadu uprostřed).
V případě kolize elektronické snímače
zaregistrují a vyhodnotí čelní a boční nárazy,
které jsou zaznamenány v detekčních
nárazových zónách:
-
p
ři prudkém nárazu se airbagy okamžitě
rozvinou a přispějí tak k lepší ochraně
cestujících ve vozidle (s výjimkou
cestujícího vzadu uprostřed); ihned
po nárazu se airbagy vyfouknou, aby
nepřekážely ve výhledu a při případném
vystupování cestujících,
-

v p
řípadě mírného nárazu, nárazu zezadu
a v určitých případech při převrácení
vozidla se airbagy nemusí rozvinout,
protože funkci ochrany v těchto situacích
zajišťuje bezpečnostní pás. Airbagy nefungují při vypnutém
zapalování.
Toto vybavení funguje pouze jednou.
Pokud dojde k druhému nárazu (při
stejné nehodě nebo při další nehodě),
airbag se již nerozvine.Rozvinutí airbagu nebo airbagů je
doprovázeno únikem malého množství
kouře a hlukem, přičemž oba jevy jsou
způsobeny aktivací pyrotechnické
náložky integrované v systému.
Kouř není zdraví škodlivý, ale u citlivých
osob může být lehce dráždivý.
Hluk detonace, způsobený rozvinutím
airbagu nebo airbagů, může způsobit
na krátkou dobu sluchové obtíže.
Zóny detekce nárazu
A. Zóna detekce čelního nárazu.
B. Z
óna detekce bočního nárazu.
Bezpečnost

97
C4-cactus_cs_Chap05_securite_ed01-2015

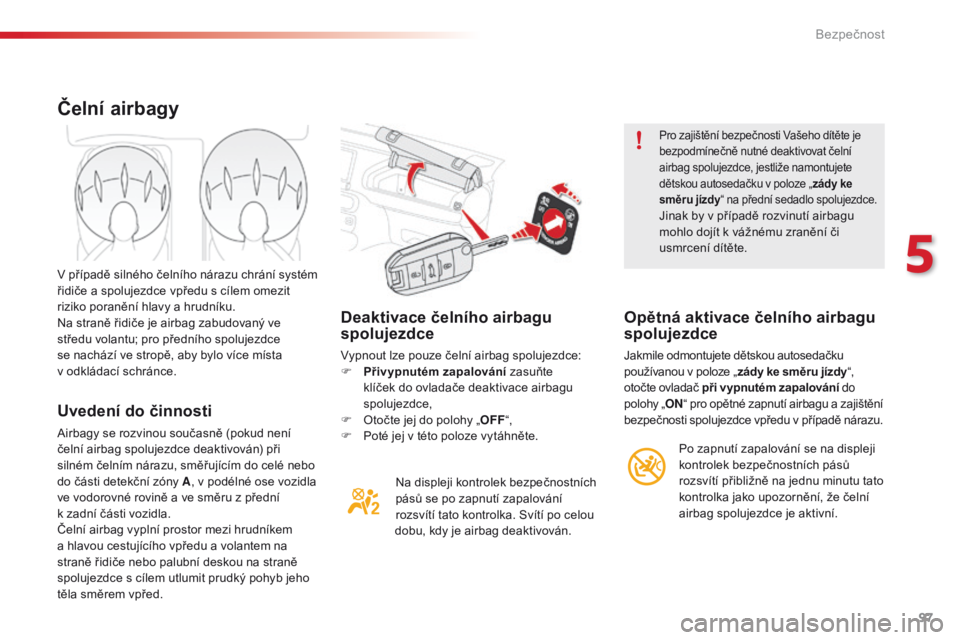

Deaktivace čelního airbagu
spolujezdce
Vypnout lze pouze čelní airbag spolujezdce:
F Př ivypnutém zapalování zasuňte
klíček do ovladače deaktivace airbagu
spolujezdce,
F

O
točte jej do polohy „ OFF“,
F

P
oté jej v této poloze vytáhněte.Na displeji kontrolek bezpečnostních
pásů se po zapnutí zapalování
rozsvítí tato kontrolka. Svítí po celou
dobu, kdy je airbag deaktivován.
Pro zajištění bezpečnosti Vašeho dítěte je
bezpodmínečně nutné deaktivovat čelní
airbag spolujezdce, jestliže namontujete
dětskou autosedačku v poloze „ zády ke
směru jízdy “ na přední sedadlo spolujezdce.
Jinak by v případě rozvinutí airbagu
mohlo dojít k vážnému zranění či
usmrcení dítěte.
Opětná aktivace čelního airbagu
spolujezdce
Jakmile odmontujete dětskou autosedačku
používanou v poloze „ zády ke směru jízdy“,
otočte ovladač při vypnutém zapalování do
polohy „ ON“ pro opětné zapnutí airbagu a
zajištění
bezpečnosti spolujezdce vpředu v
případě nárazu.
Čelní airbagy
Uvedení do činnosti
Airbagy se rozvinou současně (pokud není
čelní airbag spolujezdce deaktivován) při
silném čelním nárazu, směřujícím do celé nebo
do části detekční zóny A, v podélné ose vozidla
ve vodorovné rovině a ve směru z přední
k
zadní části vozidla.
Čelní airbag vyplní prostor mezi hrudníkem
a hlavou cestujícího vpředu a volantem na
straně řidiče nebo palubní deskou na straně
spolujezdce s cílem utlumit prudký pohyb jeho
těla směrem vpřed. V případě silného čelního nárazu chrání systém
řidiče a spolujezdce vpředu s cílem omezit
riziko poranění hlavy a hrudníku.
Na straně řidiče je airbag zabudovaný ve
středu volantu; pro předního spolujezdce
se nachází ve stropě, aby bylo více místa
v odkládací schránce.
Po zapnutí zapalování se na displeji
kontrolek bezpečnostních pásů
rozsvítí přibližně na jednu minutu tato
kontrolka jako upozornění, že čelní
airbag spolujezdce je aktivní.
5
Bezpečnost

98
C4-cactus_cs_Chap05_securite_ed01-2015

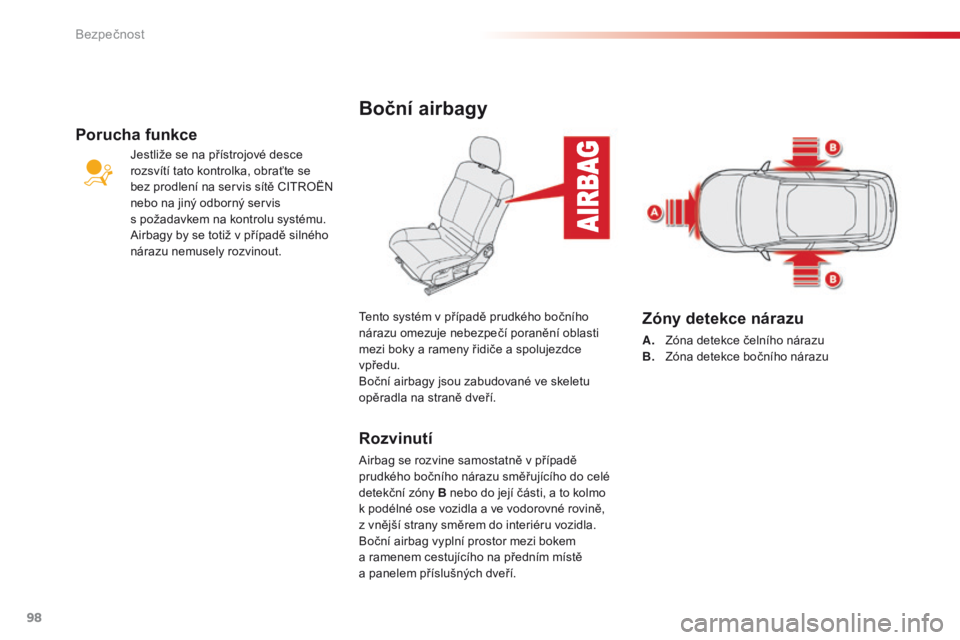

Boční airbagy
Rozvinutí
Airbag se rozvine samostatně v případě
prudkého bočního nárazu směřujícího do celé
detekční zóny B nebo do její části, a to kolmo
k podélné ose vozidla a ve vodorovné rovině,
z vnější strany směrem do interiéru vozidla.
Boční airbag vyplní prostor mezi bokem
a
ramenem cestujícího na předním místě
a
panelem příslušných dveří.
Tento systém v případě prudkého bočního
nárazu omezuje nebezpečí poranění oblasti
mezi boky a rameny řidiče a spolujezdce
vpředu.
Boční airbagy jsou zabudované ve skeletu
opěradla na straně dveří.
Zóny detekce nárazu
A. Zóna detekce čelního nárazu
B. Z
óna detekce bočního nárazu
Porucha funkce
Jestliže se na přístrojové desce
rozsvítí tato kontrolka, obraťte se
bez prodlení na servis sítě CITROËN
nebo na jiný odborný servis
s
požadavkem na kontrolu systému.
Airbagy by se totiž v případě silného
nárazu nemusely rozvinout.
Bezpečnost
