CITROEN C4 CACTUS 2016 Návod na použití (in Czech)

159
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

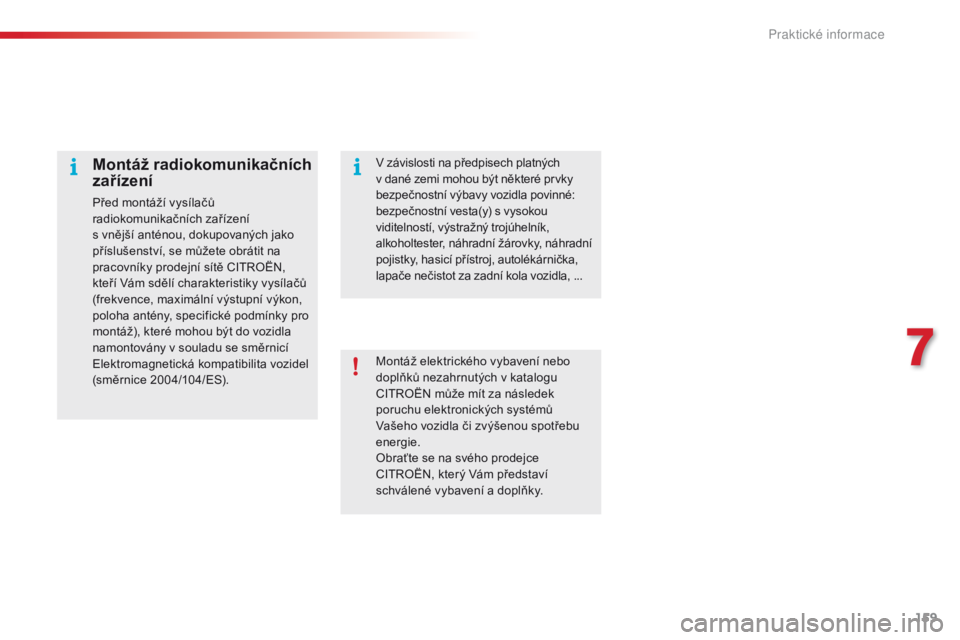

Montáž elektrického vybavení nebo
doplňků nezahrnutých v katalogu
CITROËN může mít za následek
poruchu elektronických systémů
Vašeho vozidla či zvýšenou spotřebu
energie.
Obraťte se na svého prodejce
CITROËN, který Vám představí
schválené vybavení a doplňky.
Montáž radiokomunikačních
zařízení
Před montáží vysílačů
radiokomunikačních zařízení
s vnější anténou, dokupovaných jako
příslušenství, se můžete obrátit na
pracovníky prodejní sítě CITROËN,
kteří Vám sdělí charakteristiky vysílačů
(frekvence, maximální výstupní výkon,
poloha antény, specifické podmínky pro
montáž), které mohou být do vozidla
namontovány v souladu se směrnicí
Elektromagnetická kompatibilita vozidel
(směrnice 2004/104/ES). V závislosti na předpisech platných
v
dané zemi mohou být některé prvky
bezpečnostní výbavy vozidla povinné:
bezpečnostní vesta(y) s vysokou
viditelností, výstražný trojúhelník,
alkoholtester, náhradní žárovky, náhradní
pojistky, hasicí přístroj, autolékárnička,
lapače nečistot za zadní kola vozidla, ...
7
Pr

160
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

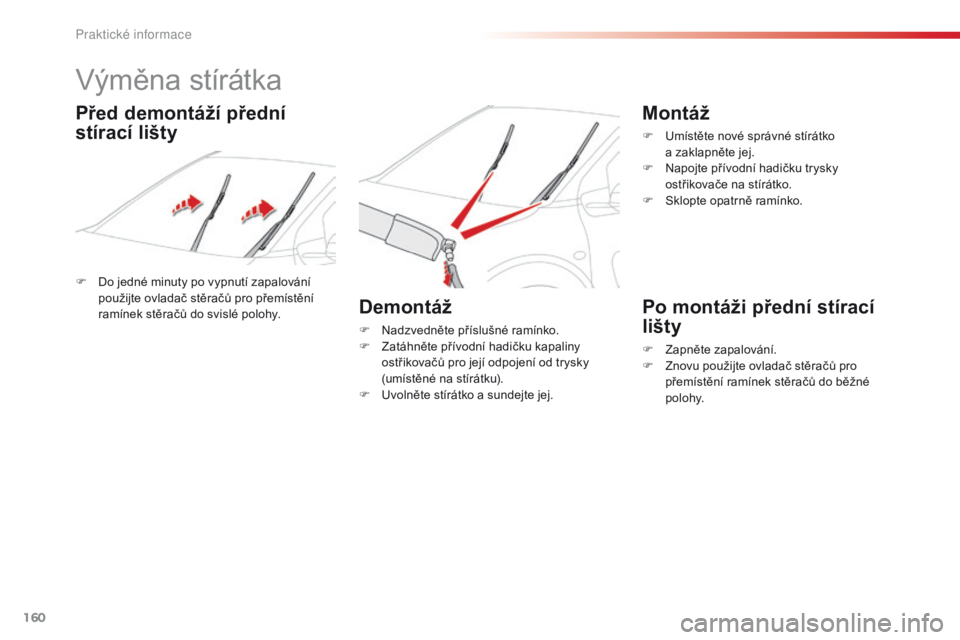

Výměna stírátka
F Do jedné minuty po vypnutí zapalování použijte ovladač stěračů pro přemístění
ramínek stěračů do svislé polohy.
Demontáž
F Nadzvedněte příslušné ramínko.
F Z atáhněte přívodní hadičku kapaliny
ostřikovačů pro její odpojení od trysky
(umístěné na stírátku).
F

U
volněte stírátko a sundejte jej.
Montáž
F Umístěte nové správné stírátko a zaklapněte jej.
F

N
apojte přívodní hadičku trysky
ostřikovače na stírátko.
F

Sk
lopte opatrně ramínko.
Po montáži přední stírací
lišty
F Zapněte zapalování.
F Z novu použijte ovladač stěračů pro
přemístění ramínek stěračů do běžné
polohy.
Před demontáží přední
stírací lišty
Pr

161
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

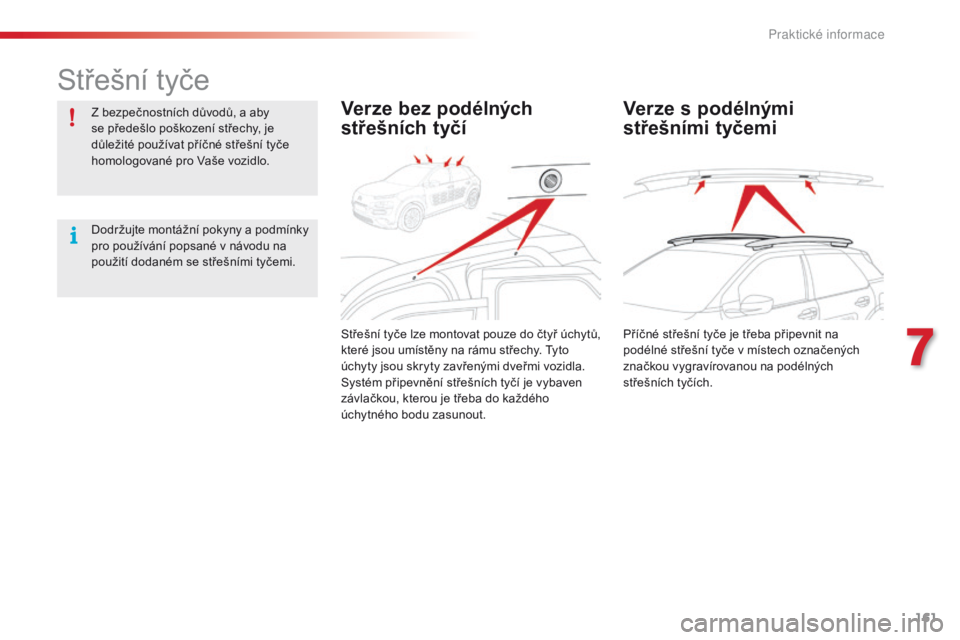

Střešní tyče
Z bezpečnostních důvodů, a aby
se předešlo poškození střechy, je
důležité používat příčné střešní tyče
homologované pro Vaše vozidlo.
Dodržujte montážní pokyny a podmínky
pro používání popsané v návodu na
použití dodaném se střešními tyčemi.Verze bez podélných
střešních tyčí
Střešní tyče lze montovat pouze do čtyř úchytů,
které jsou umístěny na rámu střechy. Tyto
úchyty jsou skryty zavřenými dveřmi vozidla.
Systém připevnění střešních tyčí je vybaven
závlačkou, kterou je třeba do každého
úchytného bodu zasunout.
Verze s podélnými
střešními tyčemi
Příčné střešní tyče je třeba připevnit na
podélné střešní tyče v místech označených
značkou vygravírovanou na podélných
střešních tyčích.
7
Pr

162
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

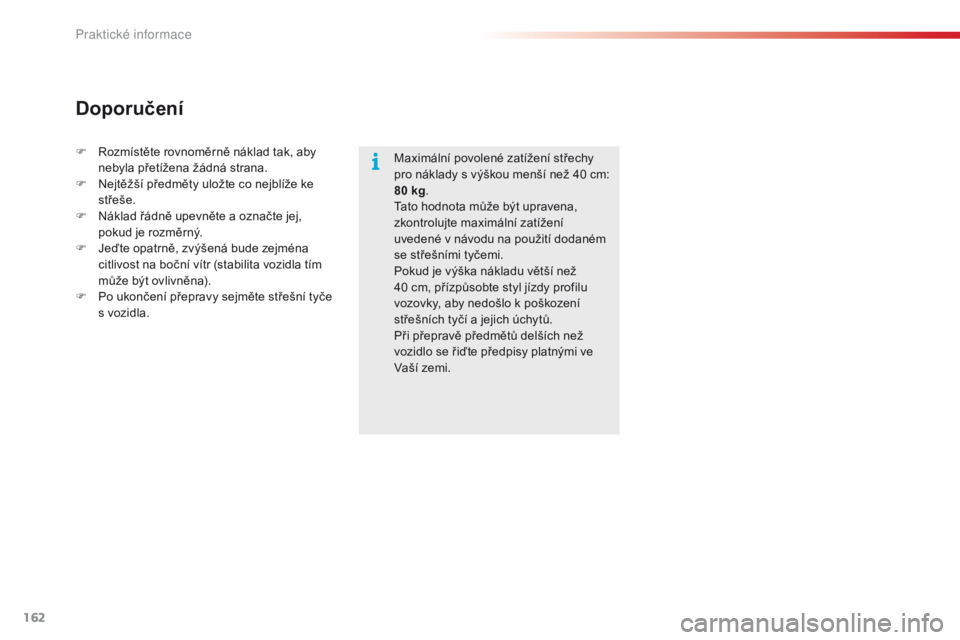

Maximální povolené zatížení střechy
pro náklady s výškou menší než 40 cm:
80
kg.
Tato hodnota může být upravena,
zkontrolujte maximální zatížení
uvedené v návodu na použití dodaném
se střešními tyčemi.
Pokud je výška nákladu větší než
40
cm, přízpůsobte styl jízdy profilu
vozovky, aby nedošlo k poškození
střešních tyčí a jejich úchytů.
Při přepravě předmětů delších než
vozidlo se řiďte předpisy platnými ve
Vaší zemi.
Doporučení
F Rozmístěte rovnoměrně náklad tak, aby nebyla přetížena žádná strana.
F

N
ejtěžší předměty uložte co nejblíže ke
střeše.
F

N
áklad řádně upevněte a označte jej,
pokud je rozměrný.
F

J
eďte opatrně, zvýšená bude zejména
citlivost na boční vítr (stabilita vozidla tím
může být ovlivněna).
F

P
o ukončení přepravy sejměte střešní tyče
s vozidla.
Pr

163
C4-cactus_cs_Chap07_info-pratiques_ed01-2015
TOTAL & CITROËN
Partneři při dosahování
vysokých výkonů a při ochraně
životního prostředí
Inovace ve službách výkonu
Již více než 40 let vyvíjejí výzkumná oddělení
společnosti TOTAL pro společnost CITROËN maziva
odpovídající nejnovějším technickým inovacím vozidel
CITROËN, v prostředí automobilových závodů i při
běžném provozu.
Je to pro Vás zárukou dosahování nejlepších
výkonových parametrů Vašeho motoru.
Optimální ochrana motoru
Vašeho vozidla
Jestliže budete při údržbě svého vozidla
CITROËN používat maziva značky
TOTAL, přispějete jak k prodloužení
životnosti a zachování výkonových
parametrů Vašeho motoru, tak
k ochraně životního prostředí.
7
Pr

164
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

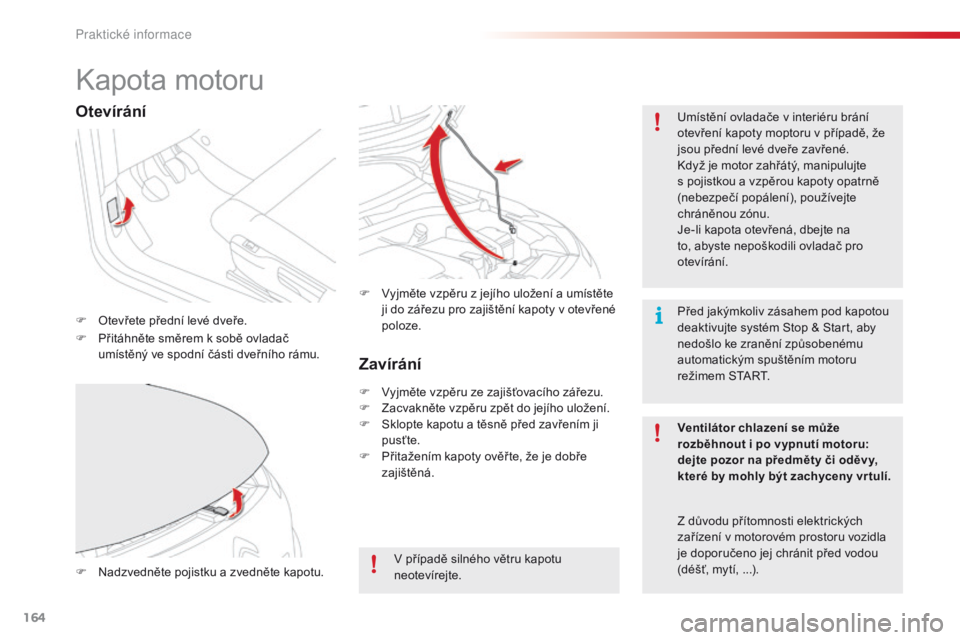

Kapota motoru
F Otevřete přední levé dveře.Umístění ovladače v interiéru brání
otevření kapoty moptoru v případě, že
jsou přední levé dveře zavřené.
Když je motor zahřátý, manipulujte
s
pojistkou a vzpěrou kapoty opatrně
(nebezpečí popálení), používejte
chráněnou zónu.
Je-li kapota otevřená, dbejte na
to, abyste nepoškodili ovladač pro
otevírání.
F
N
adzvedněte pojistku a zvedněte kapotu. F

V
yjměte vzpěru z jejího uložení a umístěte
ji do zářezu pro zajištění kapoty v otevřené
poloze.
Otevírání
F Přitáhněte směrem k sobě ovladač umístěný ve spodní části dveřního rámu.
Ventilátor chlazení se může
rozběhnout i po vypnutí motoru:
dejte pozor na předměty či oděvy,
které by mohly být zachyceny vr tulí.
V případě silného větru kapotu
neotevírejte.
Zavírání
F Vyjměte vzpěru ze zajišťovacího zářezu.
F Z acvakněte vzpěru zpět do jejího uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením kapoty ověř te, že je dobře
zajištěná.
Z důvodu přítomnosti elektrických
zařízení v motorovém prostoru vozidla
je doporučeno jej chránit před vodou
(déšť, mytí, ...). Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru
režimem START.
Pr

165
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

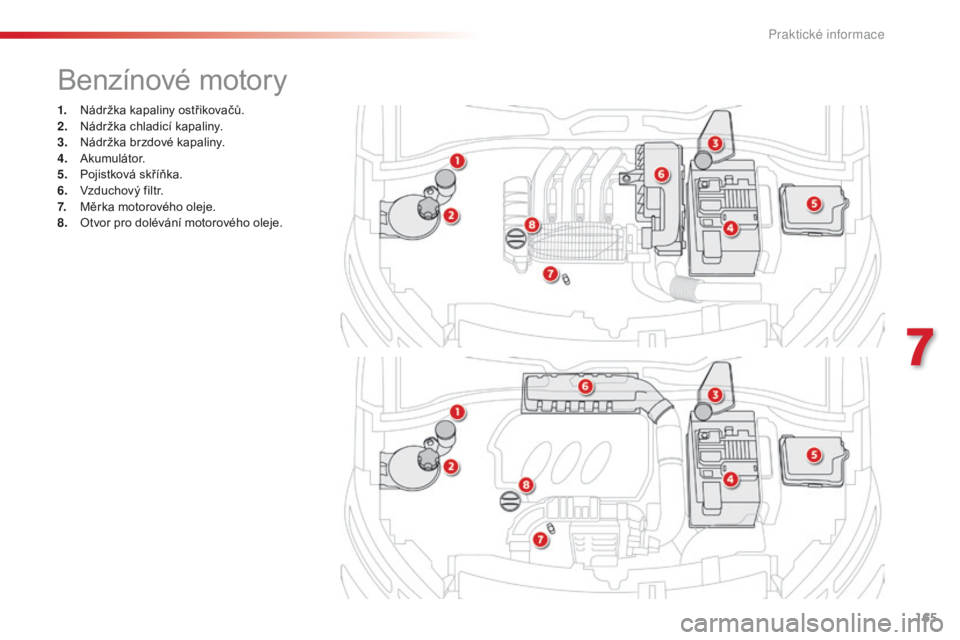

1. Nádržka kapaliny ostřikovačů.
2. Nádržka chladicí kapaliny.
3.
N

ádržka brzdové kapaliny.
4.
A

kumulátor.
5.
P

ojistková skříňka.
6.
Vz

duchový filtr.
7.
M

ěrka motorového oleje.
8.
O

tvor pro dolévání motorového oleje.
Benzínové motory
7
Praktick

166
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

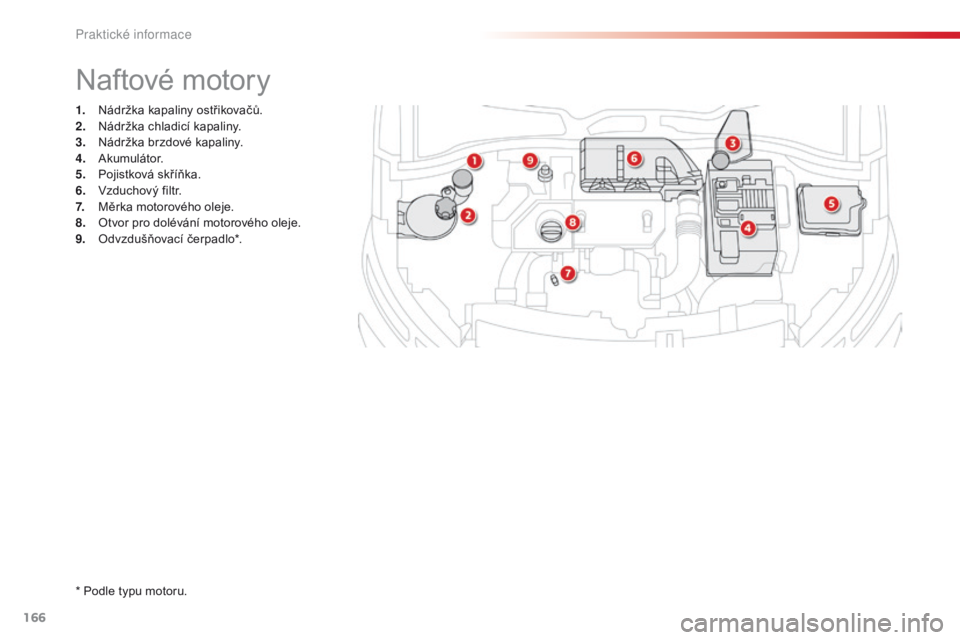

1. Nádržka kapaliny ostřikovačů.
2. Nádržka chladicí kapaliny.
3.
N

ádržka brzdové kapaliny.
4.
A

kumulátor.
5.
P

ojistková skříňka.
6.
Vz

duchový filtr.
7.
M

ěrka motorového oleje.
8.
O

tvor pro dolévání motorového oleje.
9.
O

dvzdušňovací čerpadlo*.
Naftové motor y
* Podle typu motoru.
Praktick

167
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

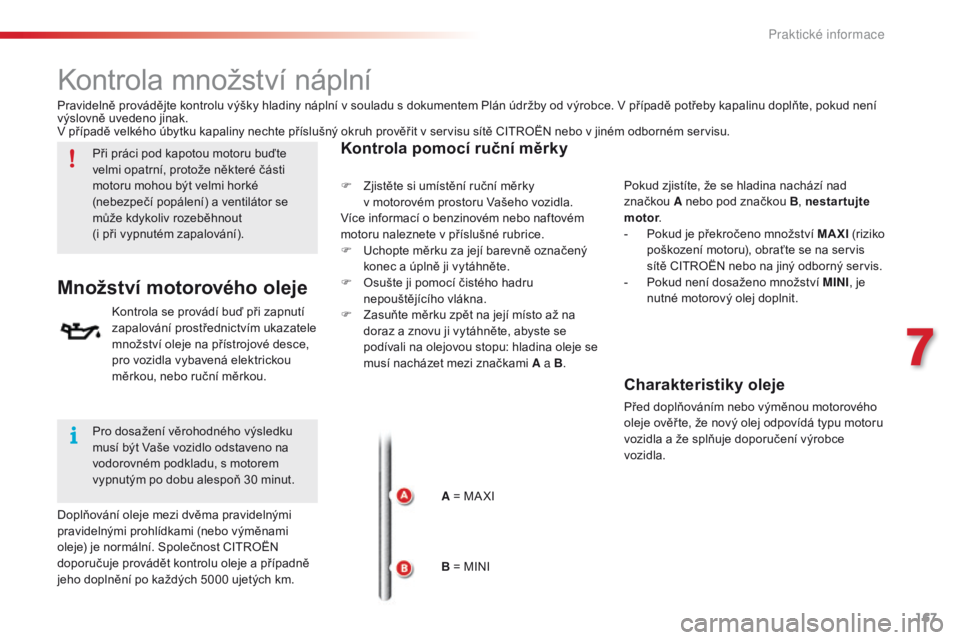

Kontrola množství náplní
Při práci pod kapotou motoru buďte
velmi opatrní, protože některé části
motoru mohou být velmi horké
(nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout
(i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.
Kontrola pomocí ruční měrky
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě CITROËN nebo v jiném odborném servisu.Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B, nestartujte
motor .
-

P
okud je překročeno množství MAXI (riziko
poškození motoru), obraťte se na servis
sítě CITROËN nebo na jiný odborný servis.
-

P
okud není dosaženo množství MINI, je
nutné motorový olej doplnit.
A = MA XI
B = MINI
Pro dosažení věrohodného výsledku
musí být Vaše vozidlo odstaveno na
vodorovném podkladu, s motorem
vypnutým po dobu alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
pravidelnými prohlídkami (nebo výměnami
oleje) je normální. Společnost CITROËN
doporučuje provádět kontrolu oleje a případně
jeho doplnění po každých 5000 ujetých km. F

Z
jistěte si umístění ruční měrky
v
motorovém prostoru Vašeho vozidla.
Více informací o benzinovém nebo naftovém
motoru naleznete v příslušné rubrice.
F

U
chopte měrku za její barevně označený
konec a úplně ji vytáhněte.
F

O
sušte ji pomocí čistého hadru
nepouštějícího vlákna.
F

Z
asuňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B .
Charakteristiky oleje
Před doplňováním nebo výměnou motorového
oleje ověř te, že nový olej odpovídá typu motoru
vozidla a že splňuje doporučení výrobce
vozidla.
7
Praktick

168
C4-cactus_cs_Chap07_info-pratiques_ed01-2015

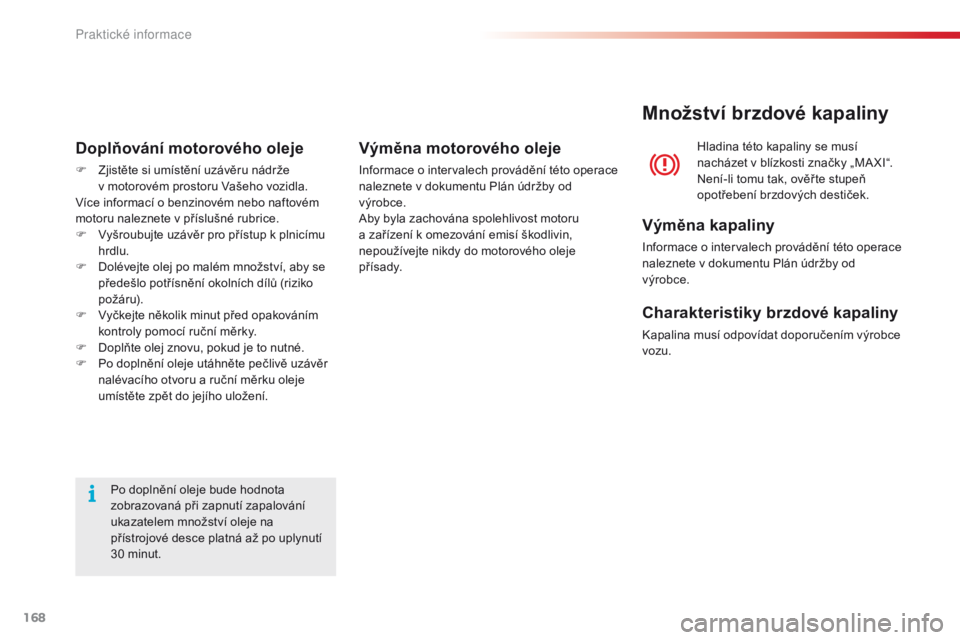

Po doplnění oleje bude hodnota
zobrazovaná při zapnutí zapalování
ukazatelem množství oleje na
přístrojové desce platná až po uplynutí
30 minut.
Doplňování motorového oleje
F Zjistěte si umístění uzávěru nádrže v motorovém prostoru Vašeho vozidla.
Více informací o benzinovém nebo naftovém
motoru naleznete v příslušné rubrice.
F

V
yšroubujte uzávěr pro přístup k plnicímu
hrdlu.
F

D
olévejte olej po malém množství, aby se
předešlo potřísnění okolních dílů (riziko
požáru).
F

V
yčkejte několik minut před opakováním
kontroly pomocí ruční měrky.
F

D
oplňte olej znovu, pokud je to nutné.
F

P
o doplnění oleje utáhněte pečlivě uzávěr
nalévacího otvoru a ruční měrku oleje
umístěte zpět do jejího uložení.
Výměna motorového oleje
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od
výrobce.
Aby byla zachována spolehlivost motoru
a zařízení k omezování emisí škodlivin,
nepoužívejte nikdy do motorového oleje
přísady. Hladina této kapaliny se musí
nacházet v blízkosti značky „MA XI“.
Není-li tomu tak, ověř te stupeň
opotřebení brzdových destiček.
Množství brzdové kapaliny
Výměna kapaliny
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od
výrobce.
Charakteristiky brzdové kapaliny
Kapalina musí odpovídat doporučením výrobce
vozu.
