F Vycvakněte zatažením schránku s nářadím.
Rezervní kolo se nachází pod podlahou
zavazadlového prostoru.

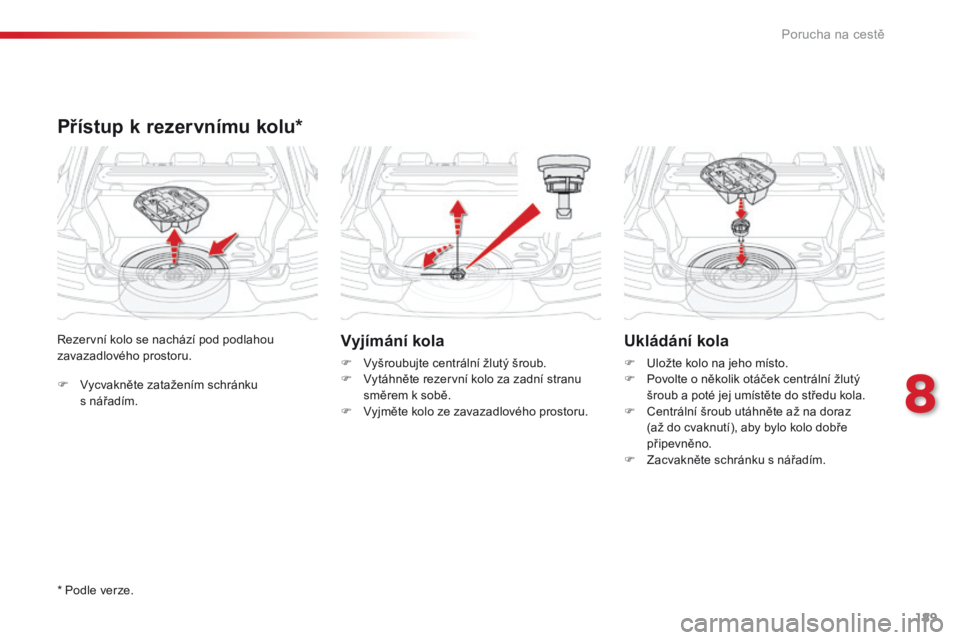

Přístup k rezervnímu kolu*
Vyjímání kola
F Vyšroubujte centrální žlutý šroub.
F
V ytáhněte rezervní kolo za zadní stranu
směrem k sobě.
F

V
yjměte kolo ze zavazadlového prostoru.
Ukládání kola
F Uložte kolo na jeho místo.
F P ovolte o několik otáček centrální žlutý
šroub a poté jej umístěte do středu kola.
F

C
entrální šroub utáhněte až na doraz
(až do cvaknutí), aby bylo kolo dobře
připevněno.
F

Z
acvakněte schránku s nářadím.
* Podle verze.
8
Porucha na cestě

190
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým
povrchem.
Zatáhněte parkovací brzdu, vypněte
zapalování a zařaďte první rychlostní
stupeň pro zablokování kol.
Ověř te, že na přístrojové desce svítí
trvale kontrolky parkovací brzdy.
Ujistěte se, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Ujistěte se, že je zvedák správně
umístěn na jednom z míst určených pro
zvednutí vozidla.
Nesprávné použití zvedáku může
způsobit pád vozidla.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.

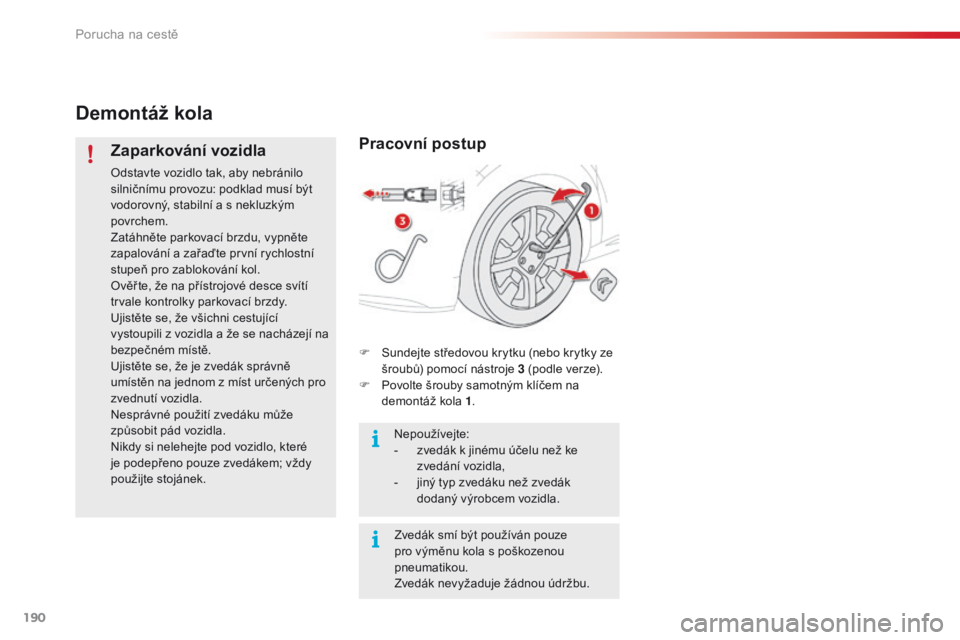

Pracovní postup
F Sundejte středovou krytku (nebo krytky ze šroubů) pomocí nástroje 3 (podle verze).
F

P
ovolte šrouby samotným klíčem na
demontáž kola 1 .
Nepoužívejte:
-

z
vedák k jinému účelu než ke
zvedání vozidla,
-

j
iný typ zvedáku než zvedák
dodaný výrobcem vozidla.
Zvedák smí být používán pouze
pro výměnu kola s poškozenou
pneumatikou.
Zvedák nevyžaduje žádnou údržbu.
Porucha na cestě

191
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015

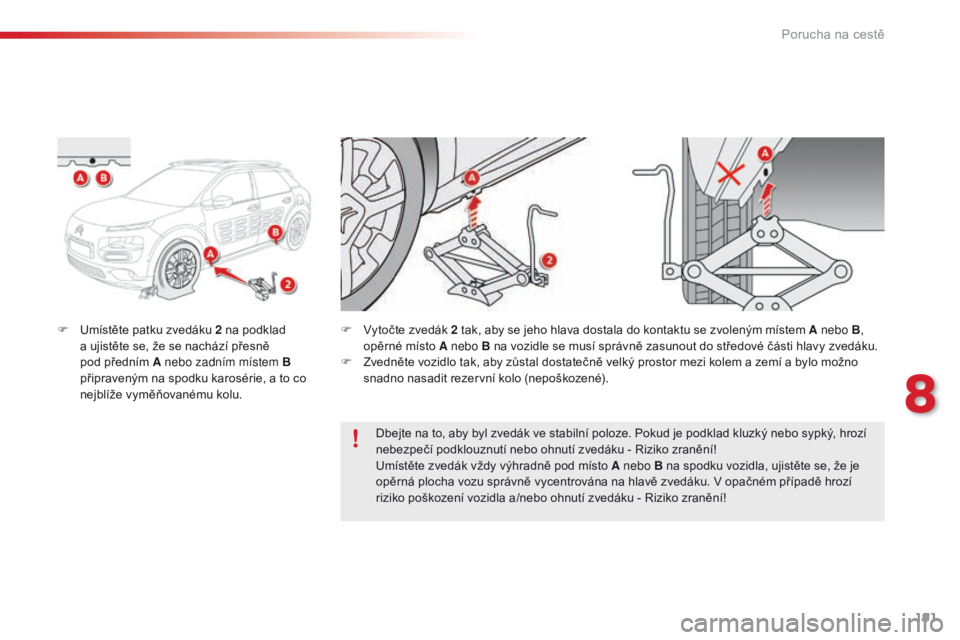

F Umístěte patku zvedáku 2 na podklad a ujistěte se, že se nachází přesně
pod předním A nebo zadním místem B
připraveným na spodku karosérie, a to co
nejblíže vyměňovanému kolu. F
V ytočte zvedák 2 tak, aby se jeho hlava dostala do kontaktu se zvoleným místem A nebo B
,
opěrné místo A nebo B na vozidle se musí správně zasunout do středové části hlavy zvedáku.
F

Z
vedněte vozidlo tak, aby zůstal dostatečně velký prostor mezi kolem a zemí a bylo možno
snadno nasadit rezervní kolo (nepoškozené).
Dbejte na to, aby byl zvedák ve stabilní poloze. Pokud je podklad kluzký nebo sypký, hrozí
nebezpečí podklouznutí nebo ohnutí zvedáku - Riziko zranění!
Umístěte zvedák vždy výhradně pod místo A nebo B na spodku vozidla, ujistěte se, že je
opěrná plocha vozu správně vycentrována na hlavě zvedáku. V opačném případě hrozí
riziko poškození vozidla a/nebo ohnutí zvedáku - Riziko zranění!
8
Porucha na cestě

192
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015
Montáž kola
Připevnění rezervního kola
Jestliže je Vaše vozidlo vybaveno
koly s hliníkovými ráfky, při utahování
šroubů po montáži rezervního kola
zjistíte, že se jejich podložky neopřou
o
ráfek, což je zcela normální.
Připevnění kola je zajištěno opřením
kuželové části jednotlivých šroubů.
Po výměně kola
Nechte urychleně zkontrolovat dotažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě CITROËN nebo
v
jiném odborném servisu.
Nechte opravit poškozené kolo a poté
jej ihned namontujte zpět na vozidlo.

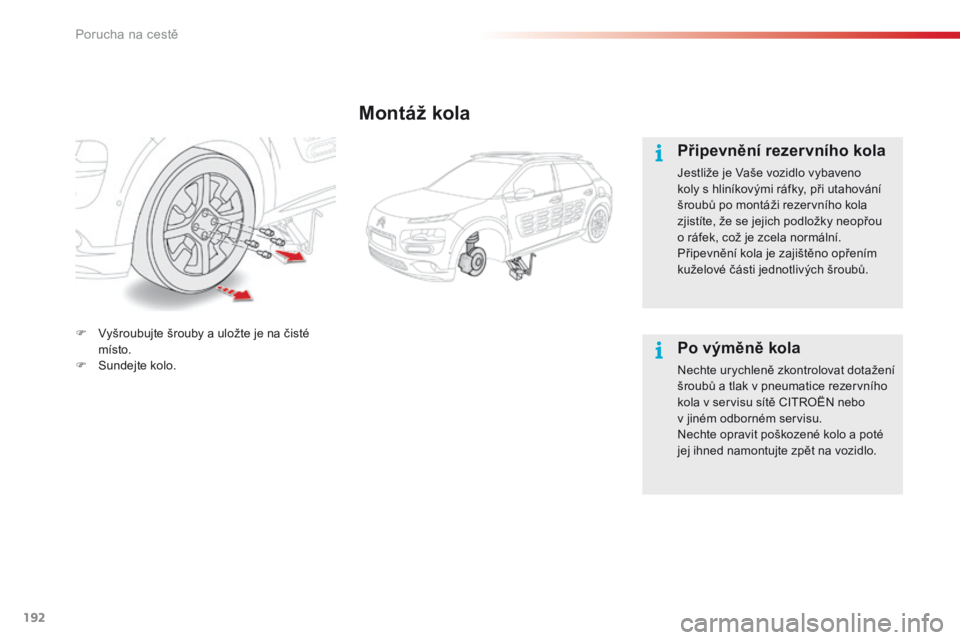

F

V

yšroubujte šrouby a uložte je na čisté
místo.
F
S
undejte kolo.
Porucha na cestě

193
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015
Postup

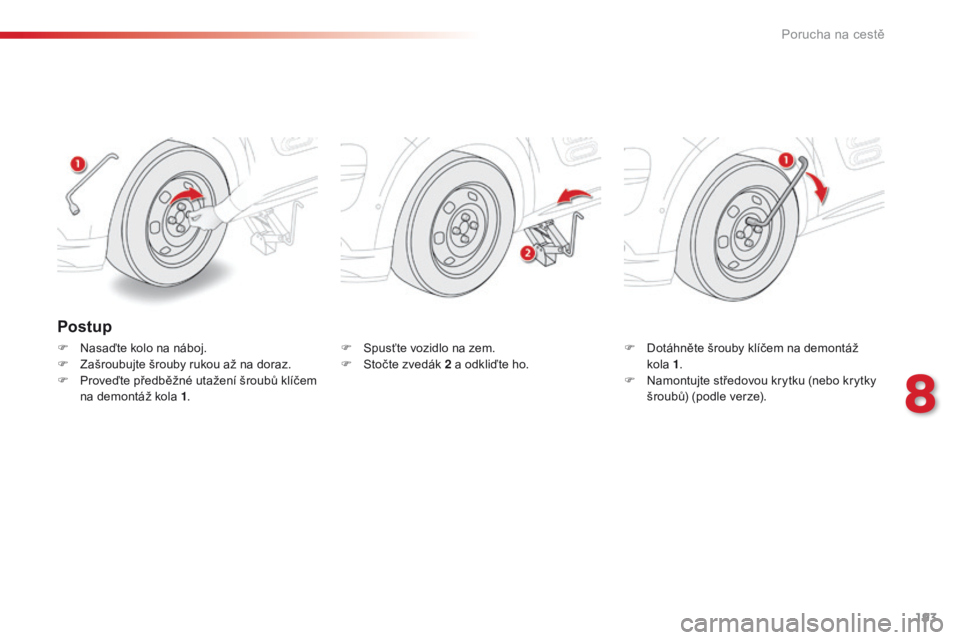

F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F

P
roveďte předběžné utažení šroubů klíčem
na demontáž kola 1 . F
S pusťte vozidlo na zem.
F S točte zvedák 2 a odkliďte ho.F
D otáhněte šrouby klíčem na demontáž
kola 1 .
F

N
amontujte středovou krytku (nebo krytky
šroubů) (podle verze).
8
Porucha na cestě

194
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015
Výměna žárovky

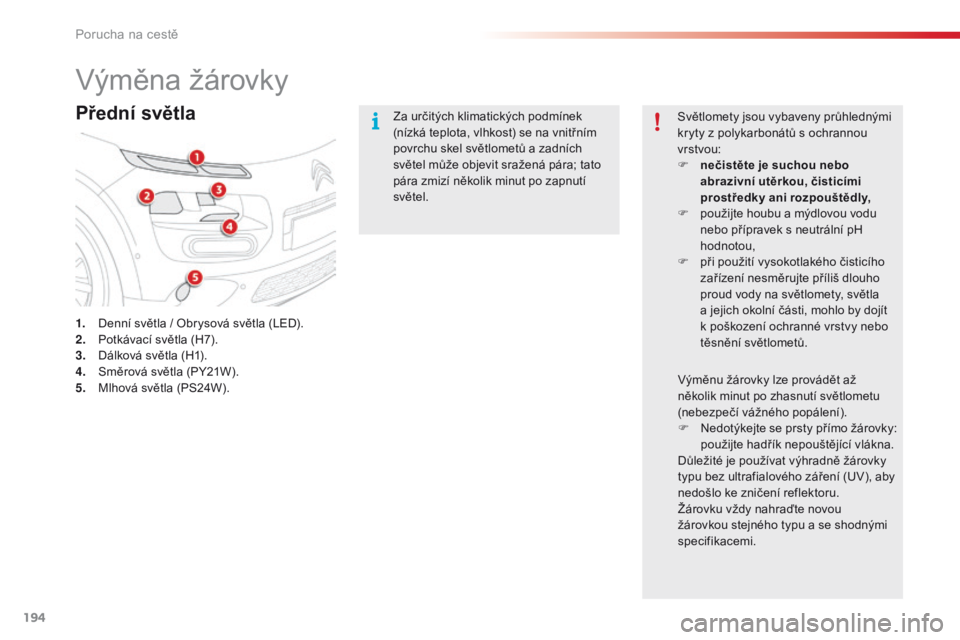

Přední světla
1. Denní světla / Obrysová světla (LED).
2. P otkávací světla (H7).
3.
D

álková světla (H1).
4.
S

měrová světla (PY21W).
5.
M

lhová světla (PS24W). Za určitých klimatických podmínek
(nízká teplota, vlhkost) se na vnitřním
povrchu skel světlometů a zadních
světel může objevit sražená pára; tato
pára zmizí několik minut po zapnutí
světel.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F
n
ečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F
p
oužijte houbu a mýdlovou vodu
nebo přípravek s neutrální pH
hodnotou,
F
p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, mohlo by dojít
k poškození ochranné vrstvy nebo
těsnění světlometů.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F

N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
typu bez ultrafialového záření (UV), aby
nedošlo ke zničení reflektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi.
Porucha na cestě

195
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015

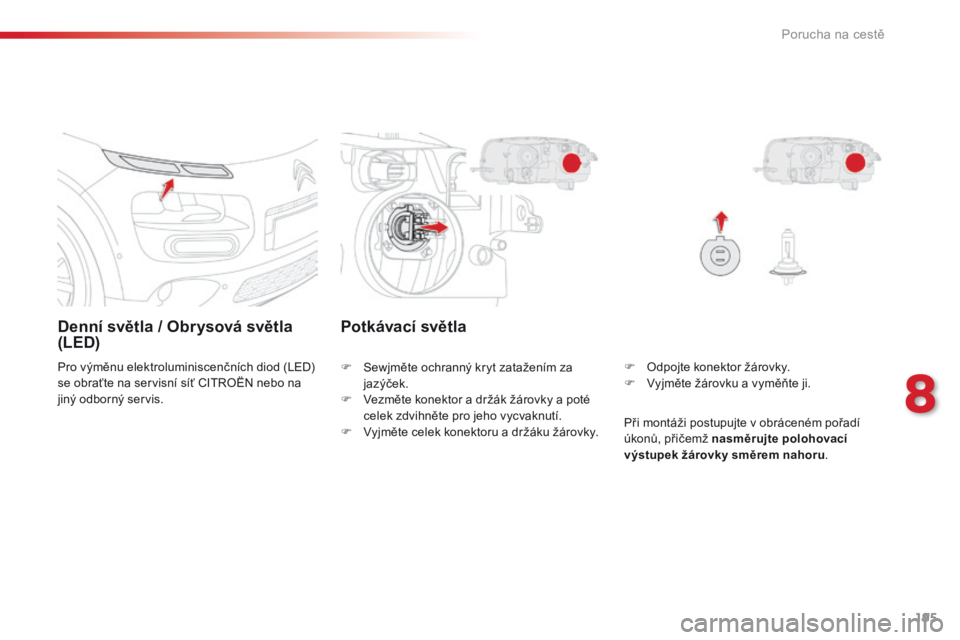

Denní světla / Obrysová světla
( LED)
Pro výměnu elektroluminiscenčních diod (LED)
se obraťte na servisní síť CITROËN nebo na
jiný odborný servis. F
O dpojte konektor žárovky.
F

V
yjměte žárovku a vyměňte ji.
Potkávací světla
F Sewjměte ochranný kryt zatažením za jazýček.
F

V
ezměte konektor a držák žárovky a poté
celek zdvihněte pro jeho vycvaknutí.
F

V
yjměte celek konektoru a držáku žárovky. Při montáži postupujte v obráceném pořadí
úkonů, přičemž nasměrujte polohovací
výstupek žárovky směrem nahoru
.
8
Porucha na cestě

196
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015
Dálková světla

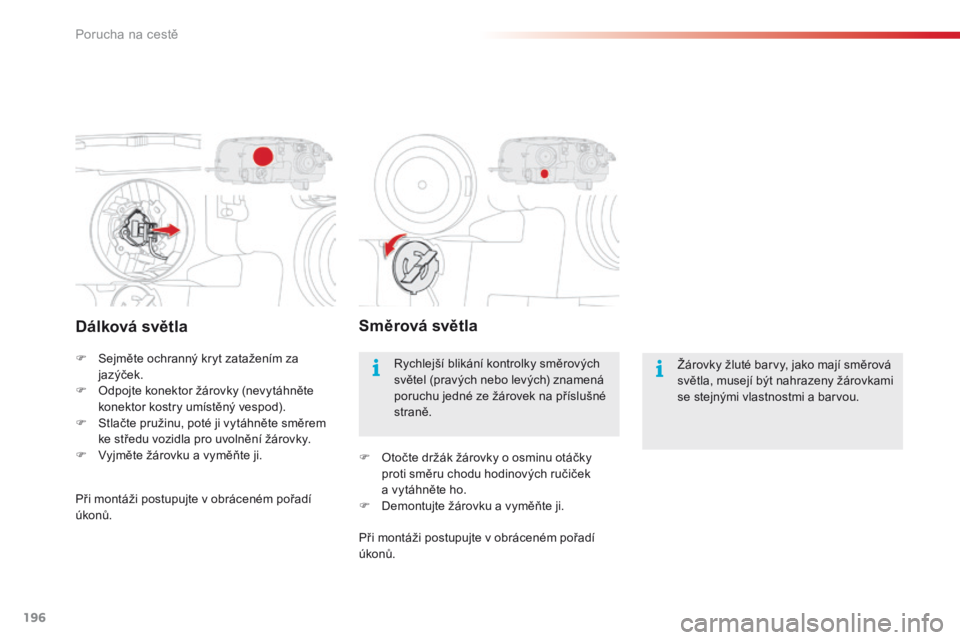

F Sejměte ochranný kryt zatažením za jazýček.
F

O
dpojte konektor žárovky (nevytáhněte
konektor kostry umístěný vespod).
F

S
tlačte pružinu, poté ji vytáhněte směrem
ke středu vozidla pro uvolnění žárovky.
F

V
yjměte žárovku a vyměňte ji.
Směrová světla
Žárovky žluté barvy, jako mají směrová
světla, musejí být nahrazeny žárovkami
se stejnými vlastnostmi a barvou.
Rychlejší blikání kontrolky směrových
světel (pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
F

O

točte držák žárovky o osminu otáčky
proti směru chodu hodinových ručiček
a

vytáhněte ho.
F

D

emontujte žárovku a vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů.
Při montáži postupujte v obráceném pořadí
úkonů.
Porucha na cestě

197
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015

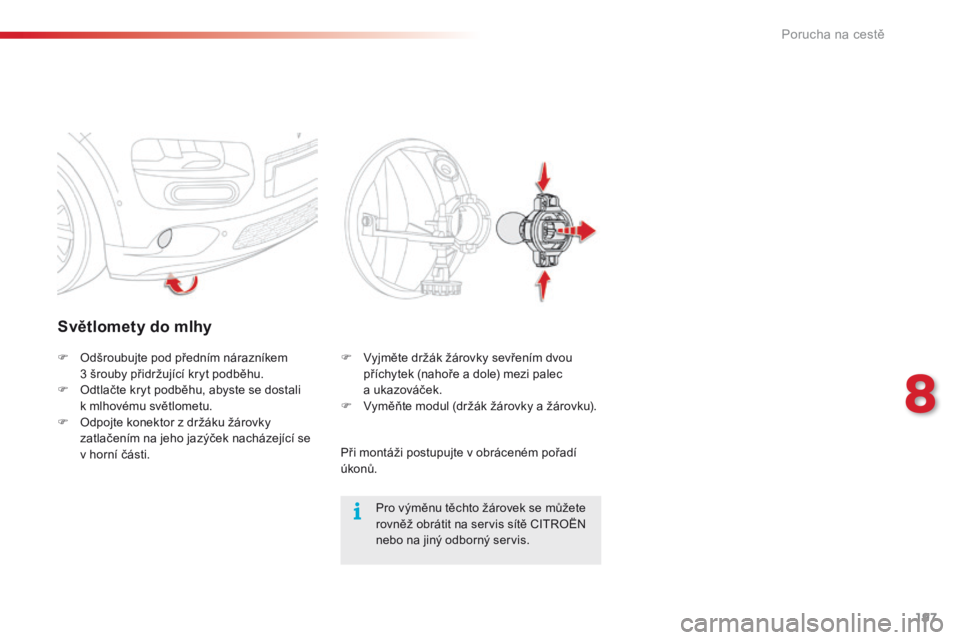

Světlomety do mlhy
Pro výměnu těchto žárovek se můžete
rovněž obrátit na servis sítě CITROËN
nebo na jiný odborný servis.
F

O

dšroubujte pod předním nárazníkem
3

šrouby přidržující kryt podběhu.
F

O

dtlačte kryt podběhu, abyste se dostali
k

mlhovému světlometu.
F

O

dpojte konektor z držáku žárovky
zatlačením na jeho jazýček nacházející se
v horní části. F

V

yjměte držák žárovky sevřením dvou
příchytek (nahoře a dole) mezi palec
a

ukazováček.
F

V

yměňte modul (držák žárovky a žárovku).
Při montáži postupujte v obráceném pořadí
úkonů.
8
Porucha na cestě

198
C4-cactus_cs_Chap08_En-cas-de-panne_ed01-2015

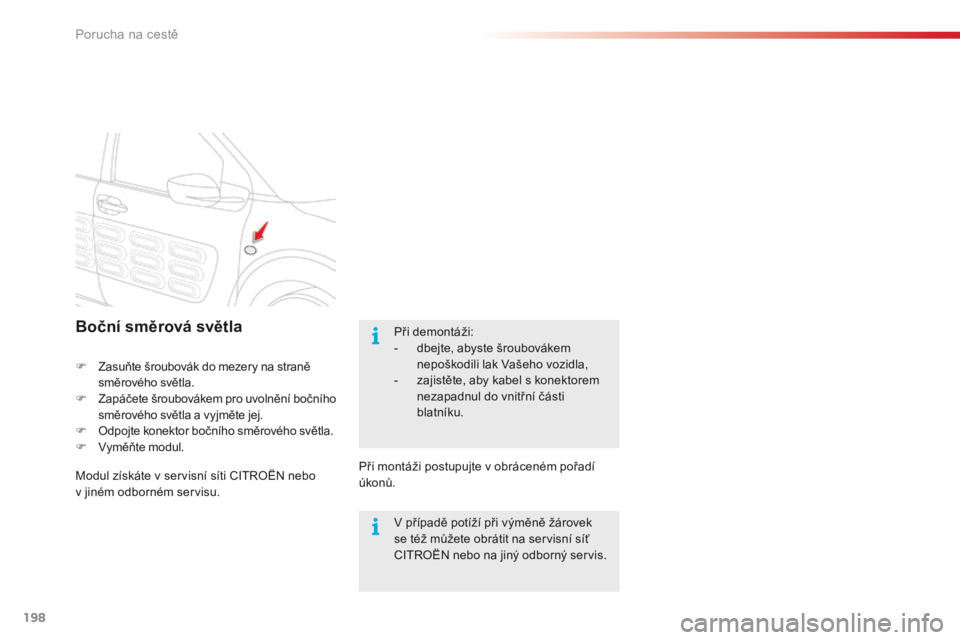

Boční směrová světla
F Zasuňte šroubovák do mezery na straně směrového světla.
F
Z

apáčete šroubovákem pro uvolnění bočního
směrového světla a vyjměte jej.
F
O

dpojte konektor bočního směrového světla.
F
Vy

měňte modul.
Modul získáte v servisní síti CITROËN nebo
v
jiném odborném servisu. Při montáži postupujte v obráceném pořadí
úkonů.Při demontáži:
-

d
bejte, abyste šroubovákem
nepoškodili lak Vašeho vozidla,
- z ajistěte, aby kabel s konektorem
nezapadnul do vnitřní části
blatníku.
V případě potíží při výměně žárovek
se též můžete obrátit na servisní síť
CITROËN nebo na jiný odborný servis.
