CITROEN C4 CACTUS 2018 Instructieboekjes (in Dutch)
Manufacturer: CITROEN, Model Year: 2018, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2018Pages: 334, PDF Size: 11.09 MB
Page 331 of 334
7
9
Technische gegevens
Motoren en versnellingsbakken – DIESEL
MotorenHDi 92 ** e-HDi 92BlueHDi 100BlueHDi 100 S&S
Versnellingsbakken Handgeschakeld (5 versnellingen)
ETG6 (elektronisch met 6 versnellingen)
Handgeschakeld (5 versnellingen) Handgeschakeld (5 versnellingen)
ETG6 (elektronisch met 6 versnellingen)
Modelcodes 0B9HJ 0B9HP 0BBHY 0BBHY
Cilinderinhoud (cm 3 ) 1. 5 6 0 1. 5 6 0 1. 5 6 0 1. 5 6 0
Boring x slag (mm) 75 x 88,3 75 x 88,3 75 x 88,3 75 x 88,3
Maximumvermogen: EEG -norm (kW) * 68 68 73 73
Toerental bij max. vermogen (t /min) 4.000 4.000 3.750 3.750
Max. koppel: EEG -norm (Nm) 230 230 254 254
Toerental bij max. koppel (t /min) 1.75 0 1.75 0 1.75 0 1.75 0
Brandstof Diesel Diesel Diesel Diesel
Katalysator Ja Ja Ja Ja
Roetfilter Nee Ja Ja Ja
Hoeveelheid motorolie bij filtervervanging(in liters) 3,75 3,75 3,75 3,75
** Motor Euro 4.
* Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de Europese regelgeving (richtlijn 1999/99/EG).
Page 332 of 334
8
Technische gegevens
Gewichten en aanhangergewichten (kg) – DIESEL
MotorenHDi 92 ** e-HDi 92BlueHDi 100BlueHDi 100 S&S
Versnellingsbakken Handgeschakeld (5 versnellingen)
ETG6 (elektronisch met 6 versnellingen)
Handgeschakeld (5 versnellingen) Handgeschakeld (5 versnellingen)
ETG6 (elektronisch met 6 versnellingen)
Modelcodes 0B9HJ 0B9HP 0BBHY 0BBHY
Ledig gewicht - 1.055 1.0 6 8 1.070 1.0 8 5
Rijklaargewicht * - 1.13 0 1.14 3 1.14 5 1.1 6 0
Maximaal toelaatbaar voertuiggewicht (GV W) - 1.6 0 5 1.610 1.610 1.6 3 0
Maximaal toelaatbaar treingewicht (GTW) op een helling van 12% - 2.205 2.210 2.210 2.230
Aanhanger geremd (binnen max. toelaatbaar treingewicht) op een helling van 10% of 12% - 825 825 825 825
Aanhanger ongeremd - 565 570 570 580
Aanbevolen kogeldruk (trekhaak) - 55 55 55 55
Het maximaal toelaatbare treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1.000 meter; het opgegeven aanhangergewicht dient voor elke extra 1.000 meter met 10% te worden verminderd. Rijd bij het trekken van een aanhanger nooit harder dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h). Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37 °C bedraagt, moet het treingewicht worden verminderd.
** Motor Euro 4.
* Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75 kg).
Page 333 of 334
3
5

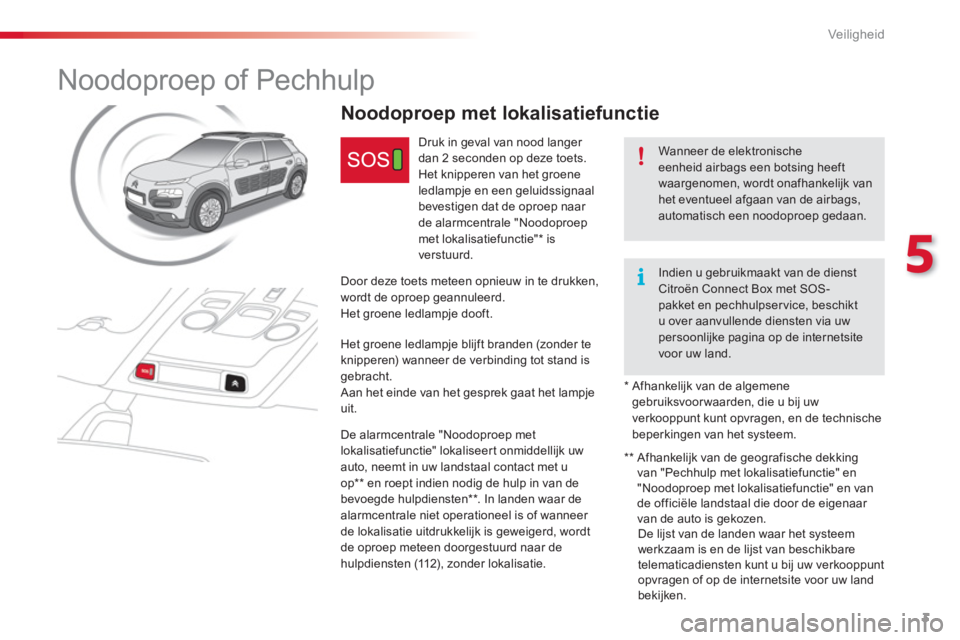

Veiligheid
Noodoproep of Pechhulp
Wanneer de elektronische
eenheid airbags een botsing heeft
waargenomen, wordt onafhankelijk van
het eventueel afgaan van de airbags,
automatisch een noodoproep gedaan.
Noodoproep met lokalisatiefunctie
Druk in geval van nood langer
dan 2 seconden op deze toets.
Het knipperen van het groene
ledlampje en een geluidssignaal
bevestigen dat de oproep naar
de alarmcentrale "Noodoproep
met lokalisatiefunctie" * is
verstuurd.
Door deze toets meteen opnieuw in te drukken,
wordt de oproep geannuleerd.
Het groene ledlampje dooft.
Het groene ledlampje blijft branden (zonder te
knipperen) wanneer de verbinding tot stand is
gebracht.
Aan het einde van het gesprek gaat het lampje
uit.
De alarmcentrale "Noodoproep met
lokalisatiefunctie" lokaliseert onmiddellijk uw
auto, neemt in uw landstaal contact met u
op ** en roept indien nodig de hulp in van de
bevoegde hulpdiensten ** . In landen waar de
alarmcentrale niet operationeel is of wanneer
de lokalisatie uitdrukkelijk is geweigerd, wordt
de oproep meteen doorgestuurd naar de
hulpdiensten (112), zonder lokalisatie.
*
Afhankelijk van de algemene
gebruiksvoor waarden, die u bij uw
verkooppunt kunt opvragen, en de technische
beperkingen van het systeem.
Indien u gebruikmaakt van de dienst
Citroën Connect Box met SOS-
pakket en pechhulpservice, beschikt
u over aanvullende diensten via uw
persoonlijke pagina op de internetsite
voor uw land.
**
Afhankelijk van de geografische dekking
van "Pechhulp met lokalisatiefunctie" en
"Noodoproep met lokalisatiefunctie" en van
de officiële landstaal die door de eigenaar
van de auto is gekozen.
De lijst van de landen waar het systeem
werkzaam is en de lijst van beschikbare
telematicadiensten kunt u bij uw verkooppunt
opvragen of op de internetsite voor uw land
bekijken.
Page 334 of 334
4

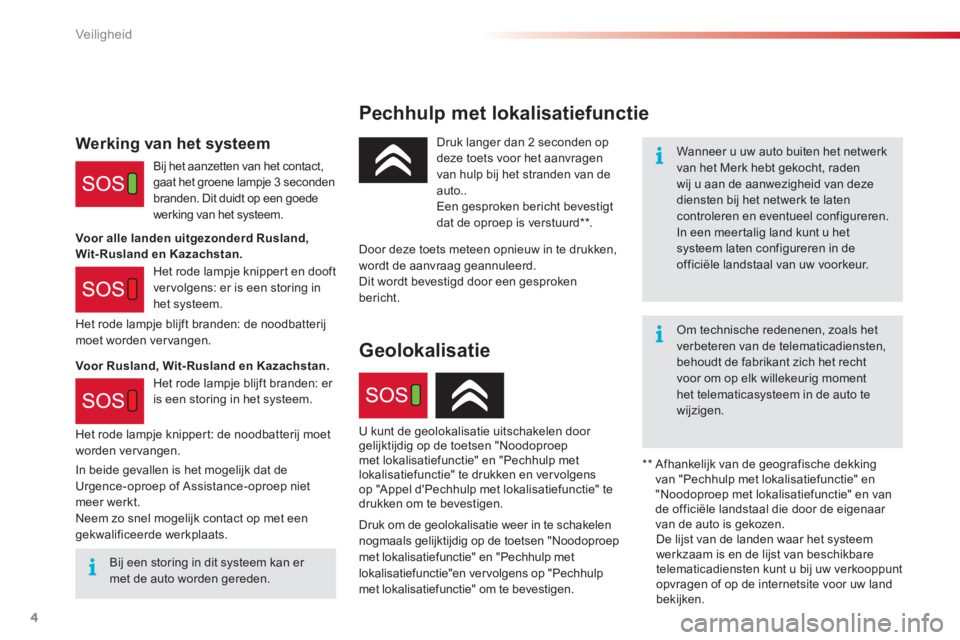

Veiligheid
Pechhulp met lokalisatiefunctie
Wanneer u uw auto buiten het netwerk
van het Merk hebt gekocht, raden
wij u aan de aanwezigheid van deze
diensten bij het netwerk te laten
controleren en eventueel configureren.
In een meertalig land kunt u het
systeem laten configureren in de
officiële landstaal van uw voorkeur.
Om technische redenenen, zoals het
verbeteren van de telematicadiensten,
behoudt de fabrikant zich het recht
voor om op elk willekeurig moment
het telematicasysteem in de auto te
wijzigen.
Bij een storing in dit systeem kan er
met de auto worden gereden.
Druk langer dan 2 seconden op
deze toets voor het aanvragen
van hulp bij het stranden van de
auto..
Een gesproken bericht bevestigt
dat de oproep is verstuurd ** .
Door deze toets meteen opnieuw in te drukken,
wordt de aanvraag geannuleerd.
Dit wordt bevestigd door een gesproken
bericht.
Het rode lampje blijft branden: de noodbatterij
moet worden vervangen.
Werking van het systeem
Bij het aanzetten van het contact,
gaat het groene lampje 3 seconden
branden. Dit duidt op een goede
werking van het systeem.
Het rode lampje knippert en dooft
ver volgens: er is een storing in
het systeem.
** Afhankelijk van de geografische dekking
van "Pechhulp met lokalisatiefunctie" en
"Noodoproep met lokalisatiefunctie" en van
de officiële landstaal die door de eigenaar
van de auto is gekozen.
De lijst van de landen waar het systeem
werkzaam is en de lijst van beschikbare
telematicadiensten kunt u bij uw verkooppunt
opvragen of op de internetsite voor uw land
bekijken.
Voor alle landen uitgezonderd Rusland,
Wit-Rusland en Kazachstan.
Voor Rusland, Wit-Rusland en Kazachstan.
In beide gevallen is het mogelijk dat de
Urgence-oproep of Assistance-oproep niet
meer werkt.
Neem zo snel mogelijk contact op met een
gekwalificeerde werkplaats.
Geolokalisatie
U kunt de geolokalisatie uitschakelen door
gelijktijdig op de toetsen "Noodoproep
met lokalisatiefunctie" en "Pechhulp met
lokalisatiefunctie" te drukken en ver volgens
op "Appel d'Pechhulp met lokalisatiefunctie" te
drukken om te bevestigen.
Druk om de geolokalisatie weer in te schakelen
nogmaals gelijktijdig op de toetsen "Noodoproep
met lokalisatiefunctie" en "Pechhulp met
lokalisatiefunctie"en vervolgens op "Pechhulp
met lokalisatiefunctie" om te bevestigen.
Het rode lampje blijft branden: er
is een storing in het systeem.
Het rode lampje knippert: de noodbatterij moet
worden vervangen.
