C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016
Instrumentenpaneel
1. Onderhoudsindicator en vervolgens
kilometerteller (km of miles).
De

ze functies worden achtereenvolgend
weergegeven na het aanzetten van het
contact.
2.
Aan

wijzingen van de snelheidsregelaar of
de snelheidsbegrenzer. 3. Di
gitale snelheidsmeter (km/h of mph).
4. In formatie met betrekking tot de
elektronisch gestuurde versnellingsbak.
Displays
5. Schakelindicator.
6. M otorolieniveaumeter.
7.
B

randstofniveaumeter.
1
Instrumentenpaneel

13
C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016
Controlelampjes ingeschakelde functies
De volgende controlelampjes geven aan dat de desbetreffende functie is ingeschakeld.
Het lampje kan branden in combinatie met een geluidssignaal en een melding op het display.Richtingaanwijzer
links knippert, met
geluidssignaal. Als u de lichtschakelaar omlaag
beweegt.
Richtingaanwijzer
rechts knippert, met
geluidssignaal. Als u de lichtschakelaar omhoog
beweegt.
Parkeerlichten permanent. De lichtschakelaar staat in de stand
"Parkeerlichten".
Dimlicht permanent. De lichtschakelaar staat in de stand
" D imlic ht ".
Grootlicht permanent. Als u de lichtschakelaar naar u toe
trekt. Trek aan de lichtschakelaar om terug te schakelen
naar dimlicht.
Mistlampen vóór permanent. De mistlampen vóór zijn ingeschakeld
met de ring van de lichtschakelaar. Draai de ring van de lichtschakelaar twee standen
naar achteren om de mistlampen vóór uit te
schakelen.
Raadpleeg voor meer informatie over de lichtschakelaar de desbetreffende rubriek.
Controlelampje
StatusOorzaak Acties / Opmerkingen
1
Instrumentenpaneel

17
C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in het desbetreffende systeem
en moet de bestuurder actie ondernemen.
Lees in het geval van een storing waarbij een waarschuwingslampje gaat branden de aanvullende informatie, die via een bijbehorende melding wordt
weergegeven.
Raadpleeg indien nodig het CITROËN-netwerk of een gekwalificeerde werkplaats.STOP permanent,
in combinatie
met een ander
waarschuwingslampje,
een geluidssignaal en
een melding. Dit waarschuwingslampje gaat
branden in het geval van een ernstige
storing in het remsysteem, de
stuurbekrachtiging, de elektrische
installatie, het smeersysteem van de
motor of het koelsysteem, of bij een
lekke band. Zet de auto zo snel mogelijk stil op een veilige
plaats, omdat u anders het risico loopt op ernstige
motorschade.
Zet het contact af en raadpleeg het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Controlelampje
StatusOorzaak Acties / Opmerkingen
Service brandt tijdelijk, in
combinatie met een
melding. Er zijn één of meer kleine storingen
gedetecteerd waarbij geen specifiek
verklikkerlampje gaat branden. Identificeer de oorzaak van de storing met behulp van
de melding op het display.
Bepaalde storingen kunt u zelf verhelpen, zoals een
geopend portier of een roetfilter dat verstopt dreigt te
raken (rijd om het roetfilter te regenereren, zodra de
omstandigheden dit toelaten, met een snelheid van
minimaal 60
k

m/h totdat het verklikkerlampje dooft).
Raadpleeg in andere gevallen, zoals een storing in
het controlesysteem bandenspanning, het CITROËN-
netwerk of een gekwalificeerde werkplaats.
permanent, in
combinatie met een
melding. Er zijn één of meer ernstige storingen
gedetecteerd waarbij geen specifiek
verklikkerlampje gaat branden. Identificeer de oorzaak van de storing met behulp
van de melding op het display en raadpleeg het
CITROËN-netwerk of een gekwalificeerde werkplaats.
permanent, in combinatie
met het knipperen en
vervolgens blijven branden
van de onderhoudssleutel.Het onderhoudsinterval is
overschreden.
Alleen bij BlueHDi uitvoeringen met dieselmotor.
Laat het onderhoud aan uw auto zo snel mogelijk
uitvoeren.
1
Instrumentenpaneel

24
C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016
Onderhoudsindicator
De onderhoudsindicator geeft aan hoeveel
kilometer u nog ver wijderd bent van de
eerstvolgende onderhoudsbeurt volgens het
onderhoudsschema van de fabrikant.
De afstand tot de eerstvolgende
beurt is meer dan 3000 km
Als het contact wordt aangezet, verschijnt er
geen onderhoudsinformatie op het display.
De afstand tot de eerstvolgende
beurt is 1000 tot 3000 km
Als het contact wordt aangezet, gaat gedurende
5 seconden de onderhoudssleutel branden. De
kilometerteller geeft de resterende kilometers tot
de eerstvolgende onderhoudsbeurt aan.
Voorbeeld: de afstand tot de eerstvolgende
onderhoudsbeurt bedraagt 2800 km.
Als het contact wordt aangezet, geeft het display
gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het contact,
verdwijnt de sleutel ; de teller geeft de
kilometerstand aan.
Meters
Deze termijn wordt berekend op basis van de
laatste reset van de onderhoudsindicator en is
afhankelijk van het aantal afgelegde kilometers en
de verstreken tijd sinds de laatste onderhoudsbeurt.
Bij de BlueHDi-uitvoeringen met
dieselmotor heeft de mate van vervuiling
van de motorolie ook invloed op de
berekening (volgens land van bestemming).
Instrumentenpaneel

25
C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016
De afstand tot de eerstvolgende
beurt is overschreden
Als het contact wordt aangezet, gaat gedurende 5 seconden de sleutel
knip peren om aan te geven dat de onderhoudswerkzaamheden zo
spoedig mogelijk uitgevoerd moeten worden.
Voorbeeld: u hebt de afstand tot de eerstvolgende onderhoudsbeurt
met 300 km overschreden.
Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
Bij de BlueHDi-uitvoeringen met dieselmotor
wordt deze waarschuwing, zodra het contact is
aangezet, gecombineerd met het permanent
branden van het verklikkerlampje Service.
5 seconden na het aanzetten van het contact
treedt de kilometerteller weer in werking en
blijft de sleutel branden .
Bij de berekening van de resterende
hoeveelheid af te leggen kilometers kan ook
de factor tijd worden meegewogen, afhankelijk
van de rijgewoontes van de bestuurder.
De sleutel kan dus ook gaan branden
als het interval in tijd sinds de laatste
onderhoudsbeurt, zoals vermeld in het
onderhoudsschema van de fabrikant, is
overschreden.De afstand tot de eerstvolgende
beurt is minder dan 1000 km
Voorbeeld: de afstand tot de eerstvolgende
onderhoudsbeurt bedraagt 900 km.
Als het contact wordt aangezet, geeft het display
gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het contact
treedt de kilometerteller weer in werking en
blijft de sleutel branden om aan te geven
dat er binnenkort onderhoudswerkzaamheden
uitgevoerd moeten worden. Bij de BlueHDi-uitvoeringen met
dieselmotor kan de sleutel ook eerder
gaan branden, afhankelijk van de
kwaliteit van de motorolie (volgens land
van bestemming).
De afname van de kwaliteit van
de motorolie is afhankelijk van de
rijomstandigheden van de auto.
1
Instrumentenpaneel

26
C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016
Op 0 zetten van de
onderhoudsindicator
De onderhoudsindicator moet na elke
onderhoudsbeurt op 0 gezet worden.
Als u de onderhoudsbeurt van uw auto zelf
hebt uitgevoerd:
F
zet h
et contact af,
F
dr

uk op de knop op het uiteinde van de
lichtschakelaar en houd deze ingedrukt,
F
ze

t het contact aan; de kilometerteller
begint terug te tellen,
F
la

at de knop los als het display "=0"
aangeeft; de sleutel verdwijnt.
Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal 5 minuten. Het op 0
zetten van de onderhoudsindicator zal
anders niet worden opgeslagen.
Opnieuw weergeven van de
onderhoudsinformatie
U kunt op elk moment de onderhoudsinformatie
weergeven op het touchscreen tablet.
F
Se

lecteer het menu
" Rijhulpsysteem ".
F
Dr

uk op de secondaire pagina op
" Diagnose ".
De onderhoudsinformatie wordt weergegeven
op het scherm.
Instrumentenpaneel

36
C4-cactus_nl_Chap01_Instruments-de-bord_ed01-2016

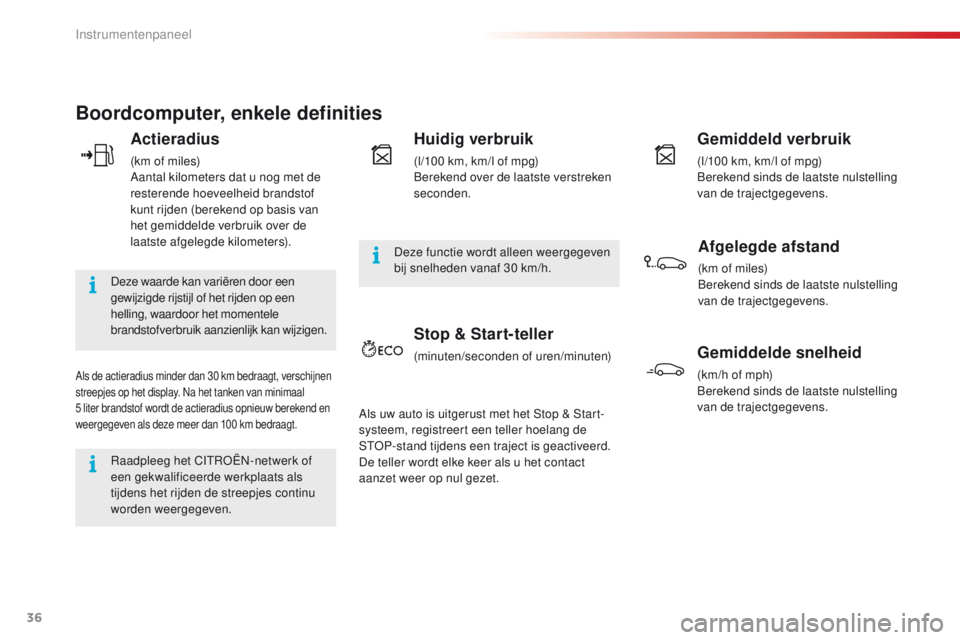

Boordcomputer, enkele definities
Actieradius
(km of miles)
Aantal kilometers dat u nog met de
resterende hoeveelheid brandstof
kunt rijden (berekend op basis van
het gemiddelde verbruik over de
laatste afgelegde kilometers).
Deze waarde kan variëren door een
gewijzigde rijstijl of het rijden op een
helling, waardoor het momentele
brandstofverbruik aanzienlijk kan wijzigen.
Als de actieradius minder dan 30 km bedraagt, verschijnen
st reepjes op het display. Na het tanken van minimaal
5
l

iter brandstof wordt de actieradius opnieuw berekend en
weergegeven als deze meer dan 100
k

m bedraagt.
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats als
tijdens het rijden de streepjes continu
worden weergegeven. Deze functie wordt alleen weergegeven
bij snelheden vanaf 30
k

m/h.
Huidig verbruik
(l/100 km, km/l of mpg)
Be rekend over de laatste verstreken
seconden.
Gemiddeld verbruik
(l/100 km, km/l of mpg)
Be rekend sinds de laatste nulstelling
van de trajectgegevens.
Afgelegde afstand
(km of miles)
Berekend sinds de laatste nulstelling
van de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)
Berekend sinds de laatste nulstelling
van de trajectgegevens.
Stop & Start-teller
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met het Stop & Start-
systeem, registreert een teller hoelang de
STOP-stand tijdens een traject is geactiveerd.
De teller wordt elke keer als u het contact
aanzet weer op nul gezet.
Instrumentenpaneel

41
C4-cactus_nl_Chap02_ouvertures_ed01-2016
Als één van de portieren of de
achterklep geopend is, werkt de centrale
vergrendeling niet; de auto wordt
vergrendeld en meteen weer ontgrendeld,
hetgeen gepaard gaat met een speciaal
geluid.
Als de auto is vergrendeld en per ongeluk
wordt ontgrendeld zonder dat binnen
30
s
econden een van de portieren of de
achterklep wordt geopend, wordt de auto
automatisch weer vergrendeld.

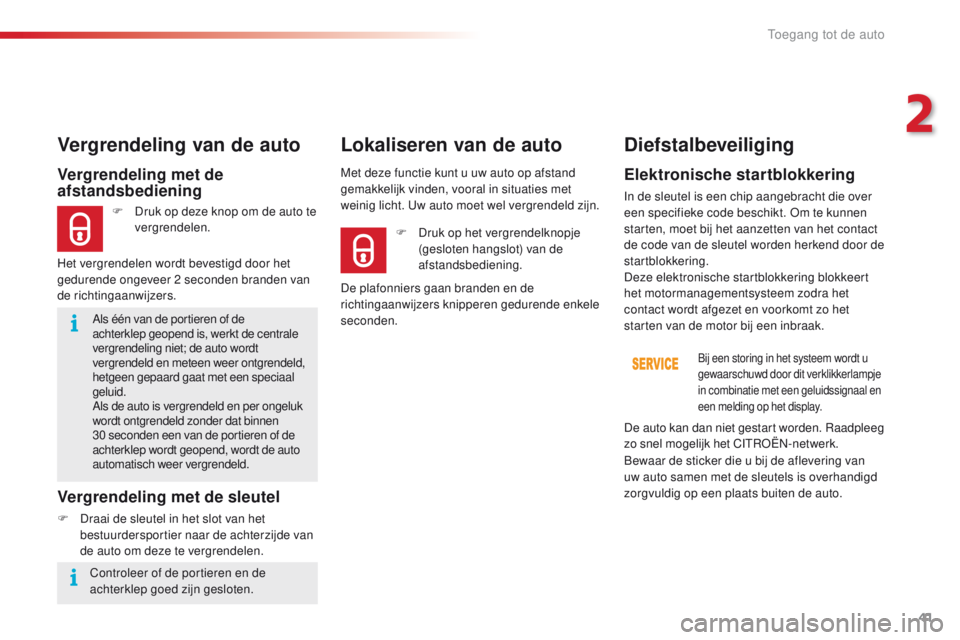

Vergrendeling met de
afstandsbediening
F Druk op deze knop om de auto te
v
ergrendelen.
Vergrendeling van de auto
Het vergrendelen wordt bevestigd door het
gedurende ongeveer 2 seconden branden van
de richtingaanwijzers.
Vergrendeling met de sleutel
F Draai de sleutel in het slot van het
b estuurdersportier naar de achterzijde van
de auto om deze te vergrendelen. Met deze functie kunt u uw auto op afstand
gemakkelijk vinden, vooral in situaties met
weinig licht. Uw auto moet wel vergrendeld zijn.
Lokaliseren van de auto
Diefstalbeveiliging
Elektronische startblokkering
In de sleutel is een chip aangebracht die over
een specifieke code beschikt. Om te kunnen
starten, moet bij het aanzetten van het contact
de code van de sleutel worden herkend door de
startblokkering.
Deze elektronische startblokkering blokkeert
het motormanagementsysteem zodra het
contact wordt afgezet en voorkomt zo het
starten van de motor bij een inbraak.
Bij een storing in het systeem wordt u
gewaarschuwd door dit verklikkerlampje
in combinatie met een geluidssignaal en
een melding op het display.
F Druk op het vergrendelknopje
(
gesloten hangslot) van de
afstandsbediening.
De plafonniers gaan branden en de
richtingaanwijzers knipperen gedurende enkele
seconden.
Bewaar de sticker die u bij de aflevering van
uw auto samen met de sleutels is overhandigd
zorgvuldig op een plaats buiten de auto. De auto kan dan niet gestart worden. Raadpleeg
zo snel mogelijk het CITROËN-netwerk.
Controleer of de portieren en de
achterklep goed zijn gesloten.
2
Toegang tot de auto

42
C4-cactus_nl_Chap02_ouvertures_ed01-2016
Raadpleeg zo snel mogelijk het CITROËN-
netwerk als de storing niet is verholpen.
Als de batterij van de
afstandsbediening leeg is, wordt

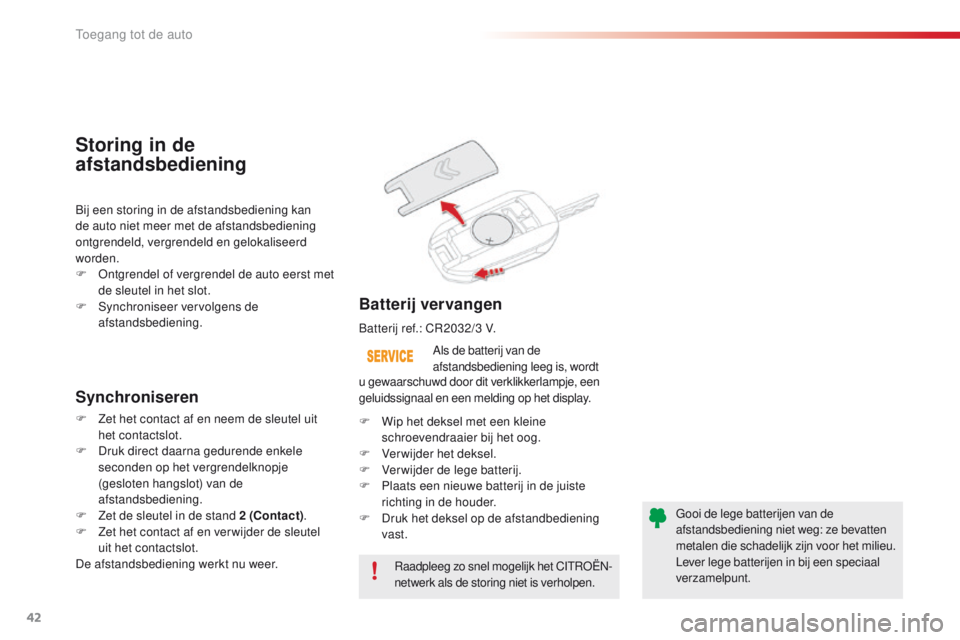

Batterij vervangen
Bij een storing in de afstandsbediening kan
de auto niet meer met de afstandsbediening
ontgrendeld, vergrendeld en gelokaliseerd
worden.
F
On
tgrendel of vergrendel de auto eerst met
de sleutel in het slot.
F
Sy

nchroniseer vervolgens de
afstandsbediening.
Storing in de
afstandsbediening
Synchroniseren
F Zet het contact af en neem de sleutel uit
h et contactslot.
F
Dr

uk direct daarna gedurende enkele
seconden op het vergrendelknopje
(gesloten hangslot) van de
afstandsbediening.
F
Ze

t de sleutel in de stand 2
(C
ontact).
F
Ze

t het contact af en ver wijder de sleutel
uit het contactslot.
De afstandsbediening werkt nu weer. Batterij ref.: CR2032/3
V

.
F Wi p het deksel met een kleine
schroevendraaier bij het oog.
F
Ve

rwijder het deksel.
F
Ve

rwijder de lege batterij.
F
Pl

aats een nieuwe batterij in de juiste
richting in de houder.
F
Dr

uk het deksel op de afstandbediening
vast. Gooi de lege batterijen van de
afstandsbediening niet weg: ze bevatten
metalen die schadelijk zijn voor het milieu.
Lever lege batterijen in bij een speciaal
verzamelpunt.
u gewaarschuwd door dit verklikkerlampje, een
geluidssignaal en een melding op het display.
Toegang tot de auto

71
C4-cactus_nl_Chap03_Ergonomie-et-confort_ed01-2016

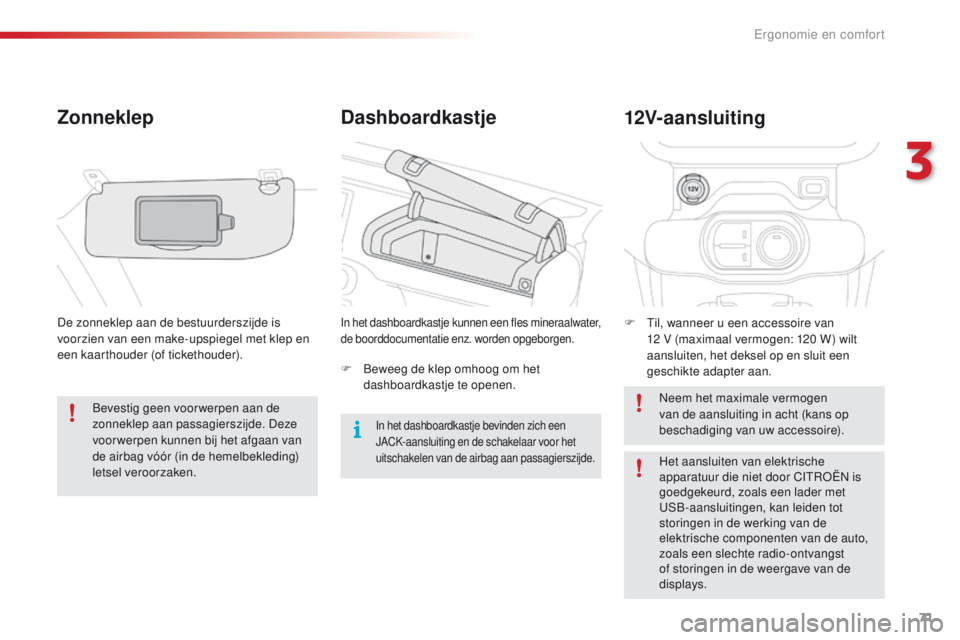

Dashboardkastje
Zonneklep
De zonneklep aan de bestuurderszijde is
voorzien van een make-upspiegel met klep en
een kaarthouder (of tickethouder).In het dashboardkastje kunnen een fles mineraalwater,
de boorddocumentatie enz. worden opgeborgen.F Til, wanneer u een accessoire van
1
2 V ( maximaal vermogen: 120 W ) wilt
aansluiten, het deksel op en sluit een
geschikte adapter aan.
12V-aansluiting
F Beweeg de klep omhoog om het
das hboardkastje te openen. Neem het maximale vermogen
van de aansluiting in acht (kans op
beschadiging van uw accessoire).
In het dashboardkastje bevinden zich een
JACK-aansluiting en de schakelaar voor het
uitschakelen van de airbag aan passagierszijde.
Bevestig geen voor werpen aan de
zonneklep aan passagierszijde. Deze
voor werpen kunnen bij het afgaan van
de airbag vóór (in de hemelbekleding)
letsel veroorzaken. Het aansluiten van elektrische
apparatuur die niet door CITROËN is
goedgekeurd, zoals een lader met
USB-aansluitingen, kan leiden tot
storingen in de werking van de
elektrische componenten van de auto,
zoals een slechte radio-ontvangst
of storingen in de weergave van de
displays.
3
Ergonomie en comfort
