CITROEN C4 CACTUS 2018 Manual do condutor (in Portuguese)

199
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016

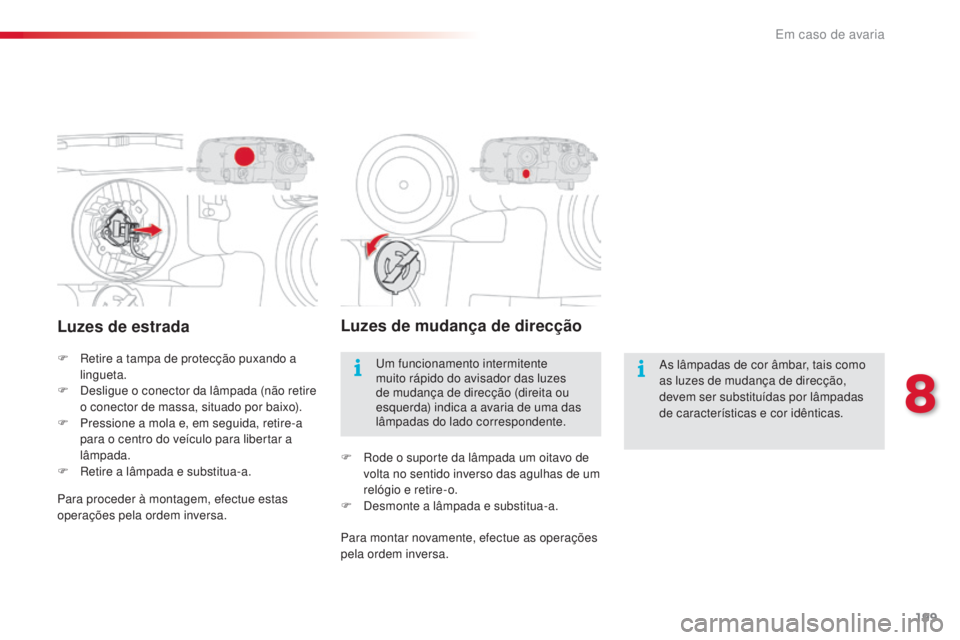

Luzes de estrada
F Retire a tampa de protecção puxando a
lingueta.
F
De

sligue o conector da lâmpada (não retire
o conector de massa, situado por baixo).
F
Pr

essione a mola e, em seguida, retire-a
para o centro do veículo para libertar a
lâmpada.
F
Re

tire a lâmpada e substitua-a.
Luzes de mudança de direcção
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.
Um funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente.
F
Ro

de o suporte da lâmpada um oitavo de
volta no sentido inverso das agulhas de um
relógio e retire-o.
F
De

smonte a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Para montar novamente, efectue as operações
pela ordem inversa.
8
Em caso de avaria

200
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016
Luzes de nevoeiro
Para a substituição destas lâmpadas,
pode consultar a rede CITROËN ou
uma oficina qualificada.
F
So

b o pára-choques dianteiro,
desaparafuse os 3
par

afusos de fixação do
resguardo da cava da roda.
F
Af

aste o resguardo da cava da roda para
aceder à luz de nevoeiro.
F
De

sligue o conector do porta-lâmpadas,
pressionando a lingueta, situada na parte
superior. F
Re
tire o porta-lâmpada pressionando os
dois grampos (em cima e em baixo) com o
dedo polegar e o indicador.
F
Su
bstitua o módulo (porta-lâmpadas e
lâmpada).
Para voltar a montar, efectue estas operações
pela ordem inversa.
Em caso de avaria

201
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016

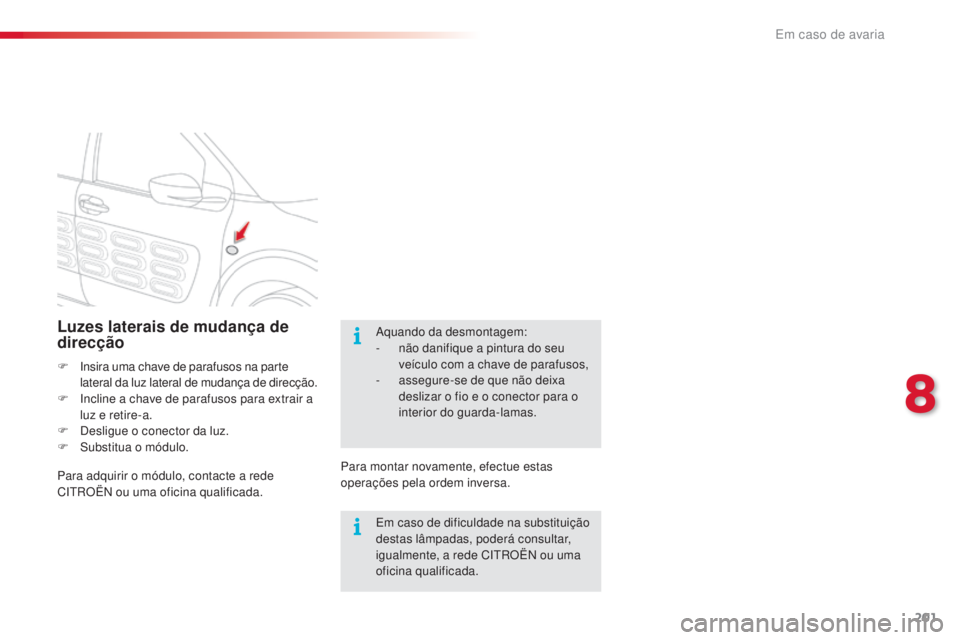

Luzes laterais de mudança de
direcção
F Insira uma chave de parafusos na parte
lateral da luz lateral de mudança de direcção.
F
Inc

line a chave de parafusos para extrair a
luz e retire-a.
F
De

sligue o conector da luz.
F
Su

bstitua o módulo.
Para adquirir o módulo, contacte a rede
CITROËN ou uma oficina qualificada. Para montar novamente, efectue estas
operações pela ordem inversa.Aquando da desmontagem:
-
nã

o danifique a pintura do seu
veículo com a chave de parafusos,
- as segure-se de que não deixa
deslizar o fio e o conector para o
interior do guarda-lamas.
Em caso de dificuldade na substituição
destas lâmpadas, poderá consultar,
igualmente, a rede CITROËN ou uma
oficina qualificada.
8
Em caso de avaria

202
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016
1. Luzes de presença (W5W).
2. Lu zes de stop (P21W).
3.
Lu

zes de mudança de direcção (PY21W).
4.
Lu

z de nevoeiro ou de marcha-atrás
(P21W ).

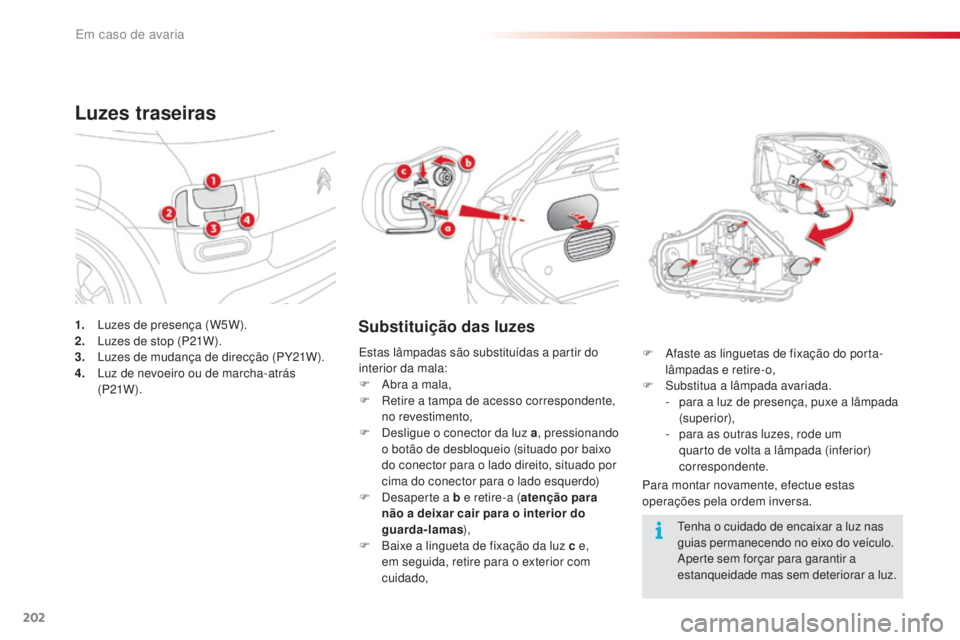

Luzes traseiras
Substituição das luzes
Para montar novamente, efectue estas
operações pela ordem inversa. F
Af
aste as linguetas de fixação do porta-
lâmpadas e retire-o,
F
Su
bstitua a lâmpada avariada.
-
pa
ra a luz de presença, puxe a lâmpada
(superior),
-
pa
ra as outras luzes, rode um
quarto de volta a lâmpada (inferior)
correspondente.
Estas lâmpadas são substituídas a partir do
interior da mala:
F
Ab

ra a mala,
F
Re

tire a tampa de acesso correspondente,
no revestimento,
F
De

sligue o conector da luz a
, pressionando
o botão de desbloqueio (situado por baixo
do conector para o lado direito, situado por
cima do conector para o lado esquerdo)
F De
saperte a b e retire-a ( atenção para
não a deixar cair para o interior do
guarda-lamas ),
F
Ba

ixe a lingueta de fixação da luz c e,
em seguida, retire para o exterior com
cuidado, Tenha o cuidado de encaixar a luz nas
guias permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade mas sem deteriorar a luz.
Em caso de avaria

203
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016

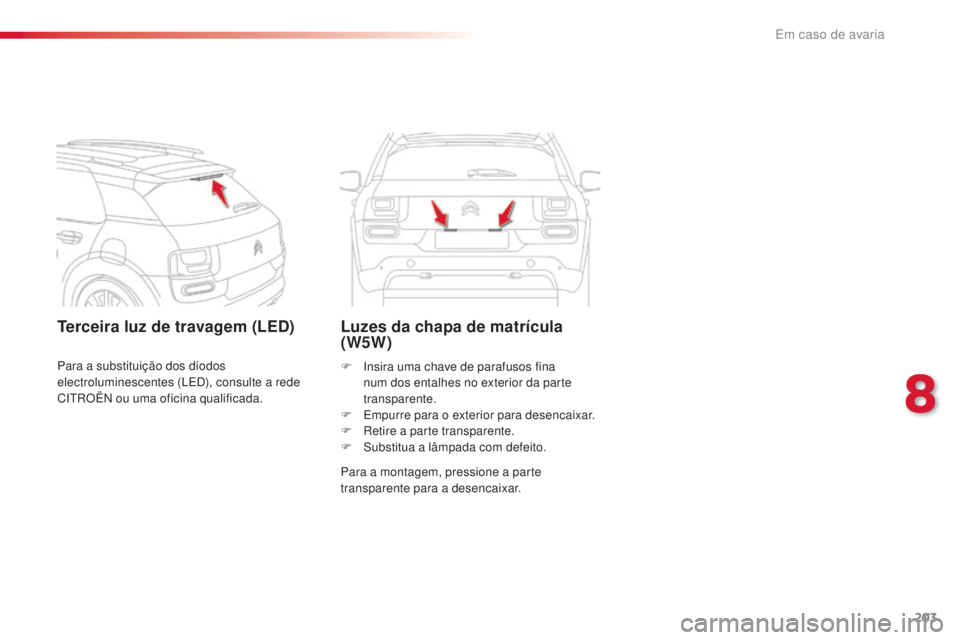

Terceira luz de travagem (LED) Luzes da chapa de matrícula (W5W)
Para a montagem, pressione a parte
transparente para a desencaixar. F
In
sira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F
Em
purre para o exterior para desencaixar.
F
Re
tire a parte transparente.
F
Su
bstitua a lâmpada com defeito.
Para a substituição dos díodos
electroluminescentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.
8
Em caso de avaria

204
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016
F Com uma chave de parafusos de
extremidade plana, desencaixe o conjunto
da consola que envolve a luz de tecto.
F
Re

tire a lâmpada avariada e substitua-a.
F
In

stale novamente a consola em redor da
luz de tecto e encaixe-a correctamente.

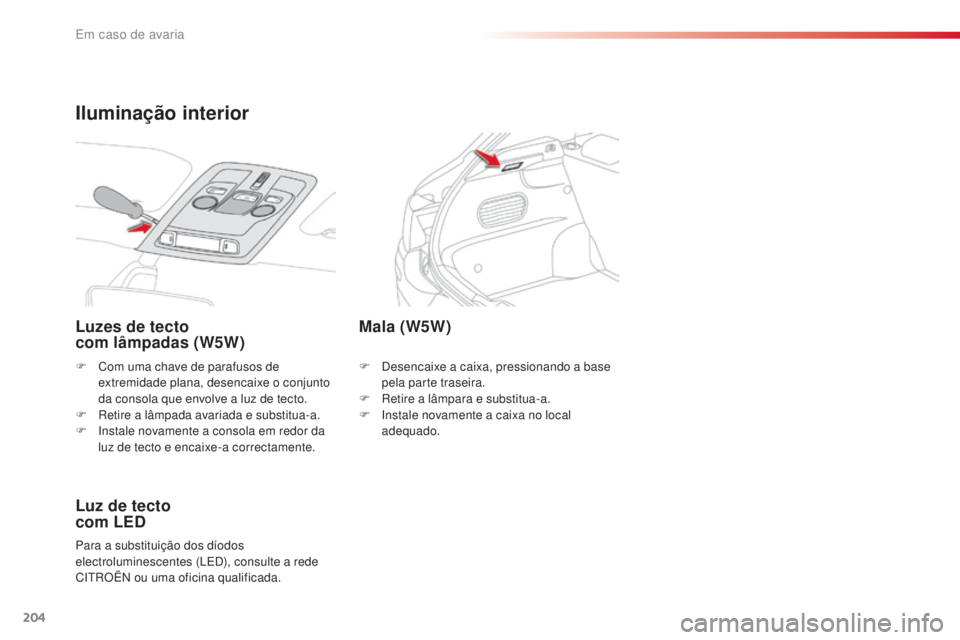

Luzes de tecto
com lâmpadas (W5W)
Luz de tecto
com LED
Para a substituição dos díodos
electroluminescentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.
Mala (W5W)
F Desencaixe a caixa, pressionando a base
p ela parte traseira.
F
Re

tire a lâmpara e substitua-a.
F
In

stale novamente a caixa no local
adequado.
Iluminação interior
Em caso de avaria

205
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016
Antes de substituir um fusível, é necessário:
F conhecer a causa da avaria e solucioná-la,
F
de

sligar todos os consumidores eléctricos,
F
im

obilizar o veículo e desligar a ignição,
F
id

entificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.

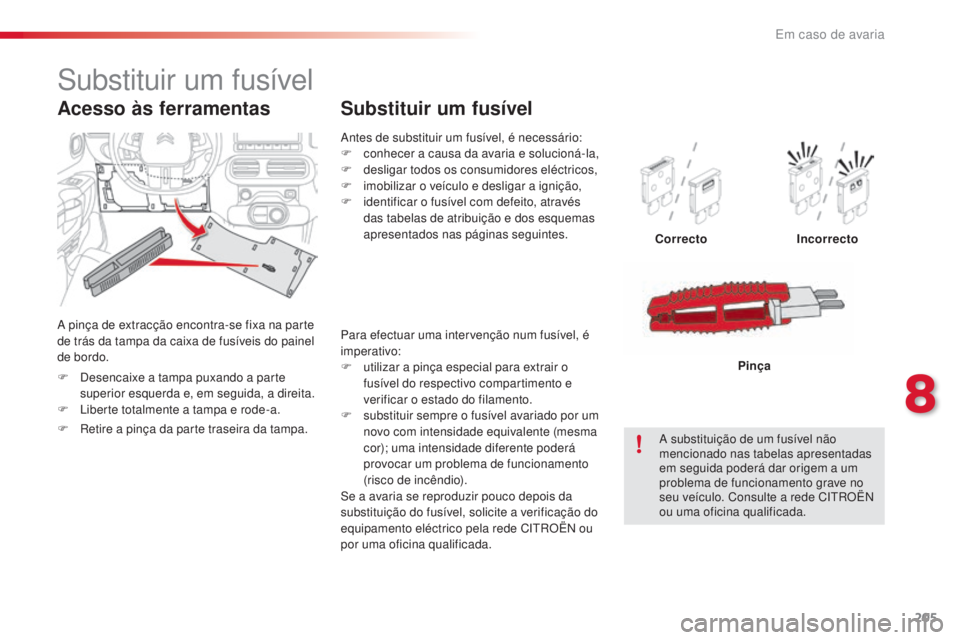

Substituir um fusível
Correcto Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada. Pinça
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Acesso às ferramentas
Para efectuar uma intervenção num fusível, é
imperativo:
F
ut

ilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F
su

bstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.
F
De

sencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
F
Li

berte totalmente a tampa e rode-a.
F
Re

tire a pinça da parte traseira da tampa.
8
Em caso de avaria

206
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016
A CITROËN declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as prescrições, em particular
quando o consumo do conjunto de
aparelhos suplementares ligados
ultrapassar os 10
mil
iamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
Em caso de avaria

207
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016
Fusíveis no painel de bordo
As 2 caixas de fusíveis encontram-se na parte
in ferior do painel de bordo, sob o volante. Fusível

N° Intensidade

(A) Funções
F01 10Pedal de travão (contactor 2), Stop & Start.
F02 5Regulação em altura das luzes, aquecimento adicional (Diesel),
ajuda ao estacionamento, tomada de diagnóstico, retrovisores
exteriores (regulação eléctrica), Grup Control.
F03 10Bomba de aditivo Diesel, direcção assistida eléctrica, pedal de
embraiagem (contactor).
F04 5Sensor de chuva e de luminosidade.
F06 10Pedal de travão (contactor 1), tomada de diagnóstico.
F08 5Parte superior da coluna com comandos no volante.
F10 5Chamada de emergência/chamada de assistência.
F12 5Stop & Start, ABS, ESC.
F13 5Ajuda ao estacionamento, câmara de marcha-atrás.
F14 10Caixa de velocidades pilotada, barra de comandos (sob a
tablete táctil), ar condicionado, ecrã táctil.
F16 15Tomada d 12
V

olts.
F18 20Rádio.
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte
s
uperior esquerda e, em seguida, a direita.
Caixa de fusíveis esquerda
8
Em caso de avaria

208
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2016

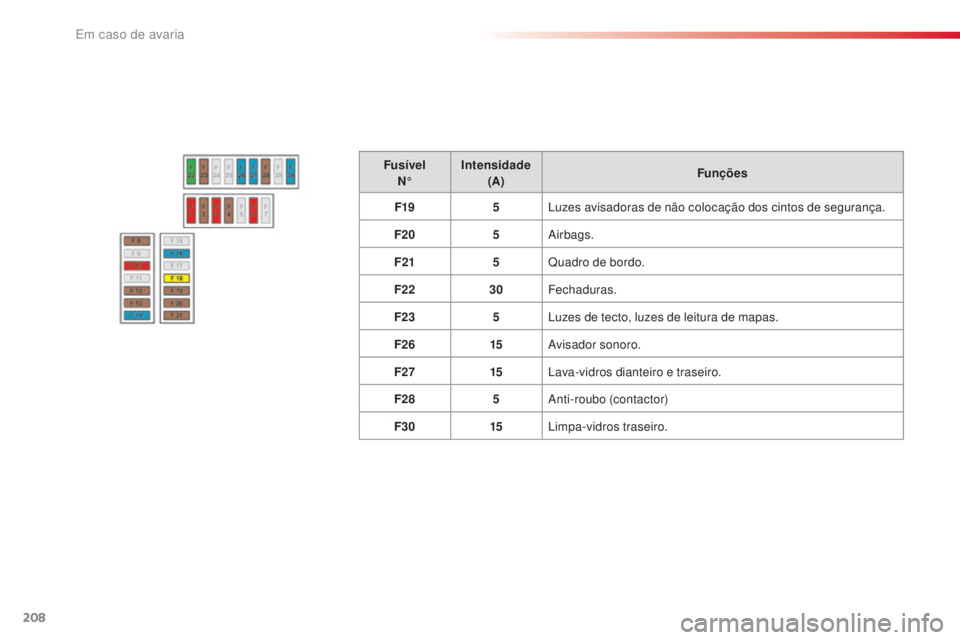

Fusível
N° Intensidade

(A) Funções
F19 5Luzes avisadoras de não colocação dos cintos de segurança.
F20 5Airbags.
F21 5Quadro de bordo.
F22 30Fechaduras.
F23 5Luzes de tecto, luzes de leitura de mapas.
F26 15Avisador sonoro.
F27 15Lava-vidros dianteiro e traseiro.
F28 5Anti-roubo (contactor)
F30 15Limpa-vidros traseiro.
Em caso de avaria
