CITROEN C4 CACTUS 2018 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2018, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2018Pages: 334, PDF Size: 11.52 MB
Page 51 of 334

49
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

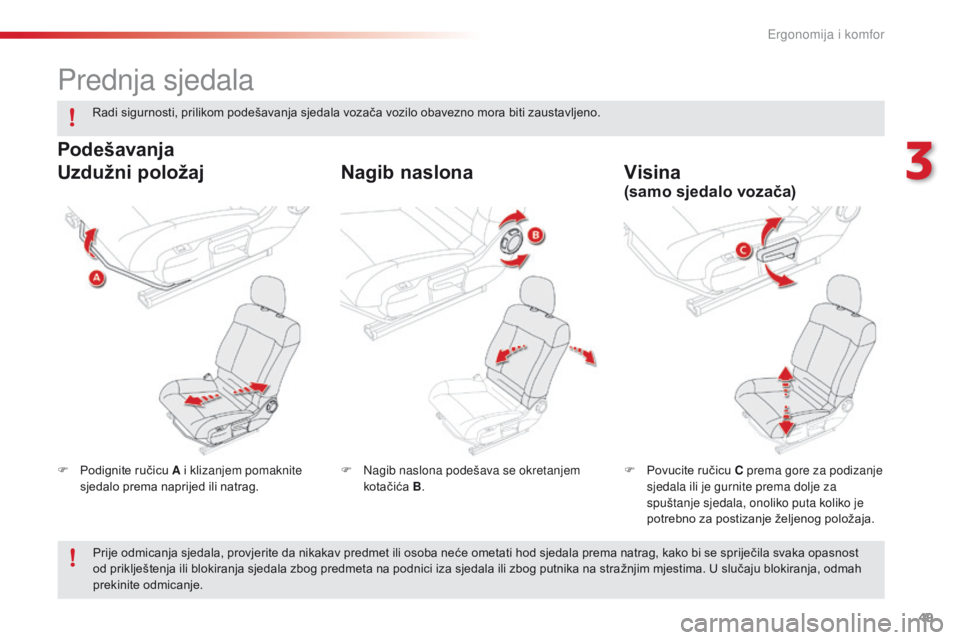

Prednja sjedala
F Podignite ručicu A i klizanjem pomaknite
sjedalo prema naprijed ili natrag. F Povu
cite ručicu C prema gore za podizanje
sjedala ili je gurnite prema dolje za
spuštanje sjedala, onoliko puta koliko je
potrebno za postizanje željenog položaja.
F Nagib na
slona podešava se okretanjem
kotačića B.
Uzdužni položaj Visina
Nagib naslona
Podešavanja
(samo sjedalo vozača)
Radi sigurnosti, prilikom podešavanja sjedala vozača vozilo obavezno mora biti zaustavljeno.
Prije odmicanja sjedala, provjerite da nikakav predmet ili osoba neće ometati hod sjedala prema natrag, kako bi se spriječila svaka opasnost
od priklještenja ili blokiranja sjedala zbog predmeta na podnici iza sjedala ili zbog putnika na stražnjim mjestima. U slučaju blokiranja, odmah
prekinite odmicanje.
3
Ergonomija i komfor
Page 52 of 334

50
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016
F Podiže se povlačenjem prema gore.
F Ski da se pritiskom na tipku A i povlačenjem
prema gore.
F
Pri
likom postavljanja, šipke naslona za
glavu umetnite u otvore, pazeći da budu u
osi naslona.
F
Spu
šta se istovremenim pritiskom na
tipku A i na naslon za glavu. Naslon za glavu ima ozubljenje koje
sprečava njegovo spuštanje; to je
u slučaju sudara dodatni element
sigurnosti.
Naslon za glavu je dobro namješten
kad je njegov gornji rub u ravnini s
vrhom glave.
Nikada ne vozite bez naslona za glavu;
oni moraju biti na svom mjestu i dobro
namješteni.
Visina naslona za glavu
Grijači sjedala
F Uz pokrenut motor, kotačićem se uključuju
gr
ijači i bira se jačina grijanja:
0: Isključeno.
1: Slabo.
2: Srednje.
3: Jako.
Prije izlaska iz vozila, provjerite da je
kotačić sjedala suvozača u položaju 0
kako grijanje ne bi radilo nepotrebno
ako nema suvozača u sljedećoj vožnji. Grijači prednjih sjedala rade neovisno.
Ergonomija i komfor
Page 53 of 334

51
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

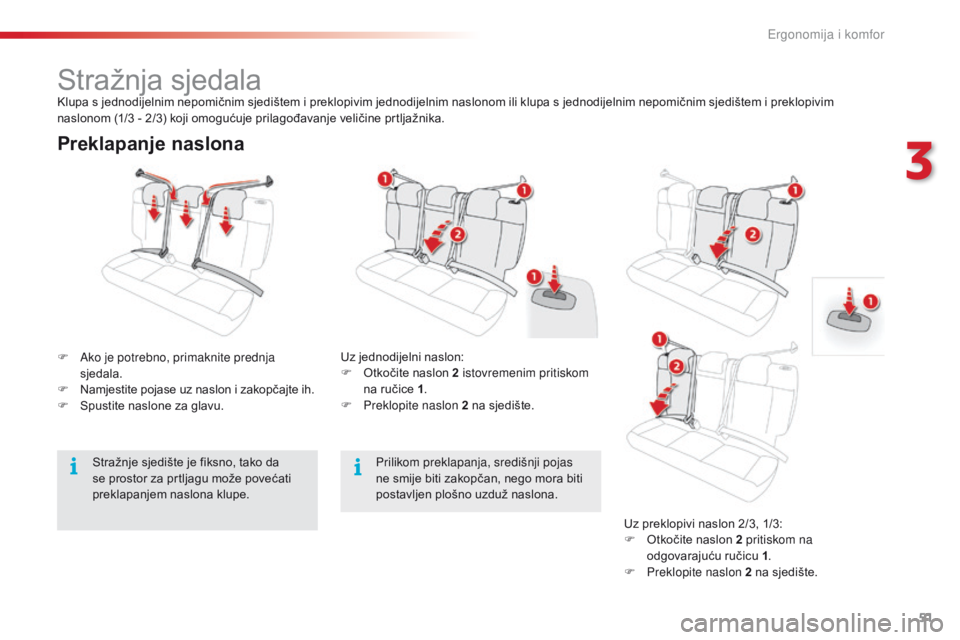

Preklapanje naslona
F Ako je potrebno, primaknite prednja
sjedala.
F
Nam
jestite pojase uz naslon i zakopčajte ih.
F
Spu
stite naslone za glavu. Uz jednodijelni naslon:
F Otk
očite naslon 2 istovremenim pritiskom
na ručice 1 .
F
Pre
klopite naslon 2 na sjedište.
Stražnja sjedalaKlupa s jednodijelnim nepomičnim sjedištem i preklopivim jednodijelnim naslonom ili klupa s jednodijelnim nepomičnim sjedištem i preklopivim
naslonom (1/3 - 2/3) koji omogućuje prilagođavanje veličine prtljažnika.
Prilikom preklapanja, središnji pojas
ne smije biti zakopčan, nego mora biti
postavljen plošno uzduž naslona.Uz preklopivi naslon 2/3, 1/3:
F
Otk
očite naslon 2 pritiskom na
odgovarajuću ručicu 1 .
F
Pre
klopite naslon 2 na sjedište.
Stražnje sjedište je fiksno, tako da
se prostor za prtljagu može povećati
preklapanjem naslona klupe.
3
Ergonomija i komfor
Page 54 of 334

52
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

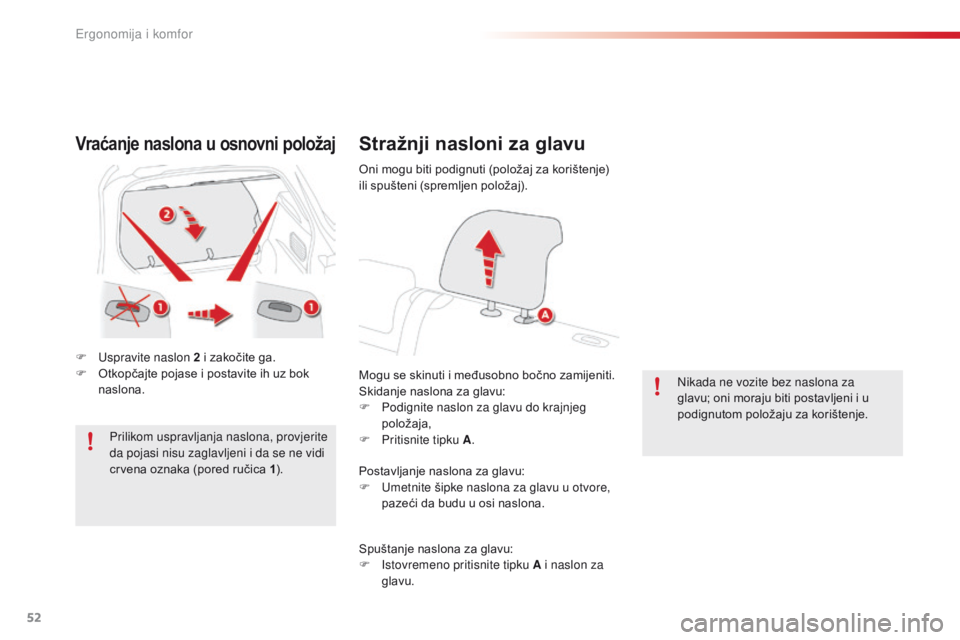

Vraćanje naslona u osnovni položaj
F Uspravite naslon 2 i zakočite ga.
F Otk opčajte pojase i postavite ih uz bok
naslona.
Prilikom uspravljanja naslona, provjerite
da pojasi nisu zaglavljeni i da se ne vidi
crvena oznaka (pored ručica 1 ).
Stražnji nasloni za glavu
Mogu se skinuti i međusobno bočno zamijeniti.
Skidanje naslona za glavu:
F
Pod
ignite naslon za glavu do krajnjeg
položaja,
F
Prit
isnite tipku A . Nikada ne vozite bez naslona za
glavu; oni moraju biti postavljeni i u
podignutom položaju za korištenje.
Oni mogu biti podignuti (položaj za korištenje)
ili spušteni (spremljen položaj).
Postavljanje naslona za glavu:
F
Ume
tnite šipke naslona za glavu u otvore,
pazeći da budu u osi naslona.
Spuštanje naslona za glavu:
F
Ist
ovremeno pritisnite tipku A i naslon za
glavu.
Ergonomija i komfor
Page 55 of 334

53
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

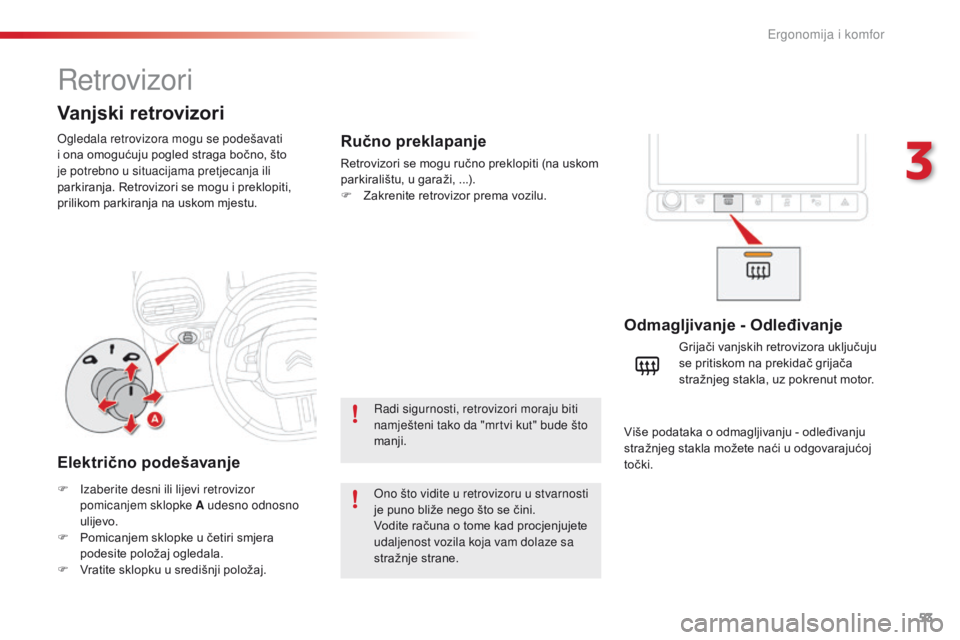

Retrovizori
Ogledala retrovizora mogu se podešavati
i ona omogućuju pogled straga bočno, što
je potrebno u situacijama pretjecanja ili
parkiranja. Retrovizori se mogu i preklopiti,
prilikom parkiranja na uskom mjestu.
Vanjski retrovizori
Odmagljivanje - Odleđivanje
F Izaberite desni ili lijevi retrovizor
pomicanjem sklopke A udesno odnosno
ulijevo.
F
Pom
icanjem sklopke u četiri smjera
podesite položaj ogledala.
F
Vra
tite sklopku u središnji položaj. Grijači vanjskih retrovizora uključuju
se pritiskom na prekidač grijača
stražnjeg stakla, uz pokrenut motor.
Električno podešavanje
Ono što vidite u retrovizoru u stvarnosti
je puno bliže nego što se čini.
Vodite računa o tome kad procjenjujete
udaljenost vozila koja vam dolaze sa
stražnje strane.
Ručno preklapanje
Retrovizori se mogu ručno preklopiti (na uskom
parkiralištu, u garaži, ..
.).
F
Zak
renite retrovizor prema vozilu.
Radi sigurnosti, retrovizori moraju biti
namješteni tako da "mrtvi kut" bude što
manji. Više podataka o odmagljivanju - odleđivanju
stražnjeg stakla možete naći u odgovarajućoj
točki.
3
Ergonomija i komfor
Page 56 of 334

54
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

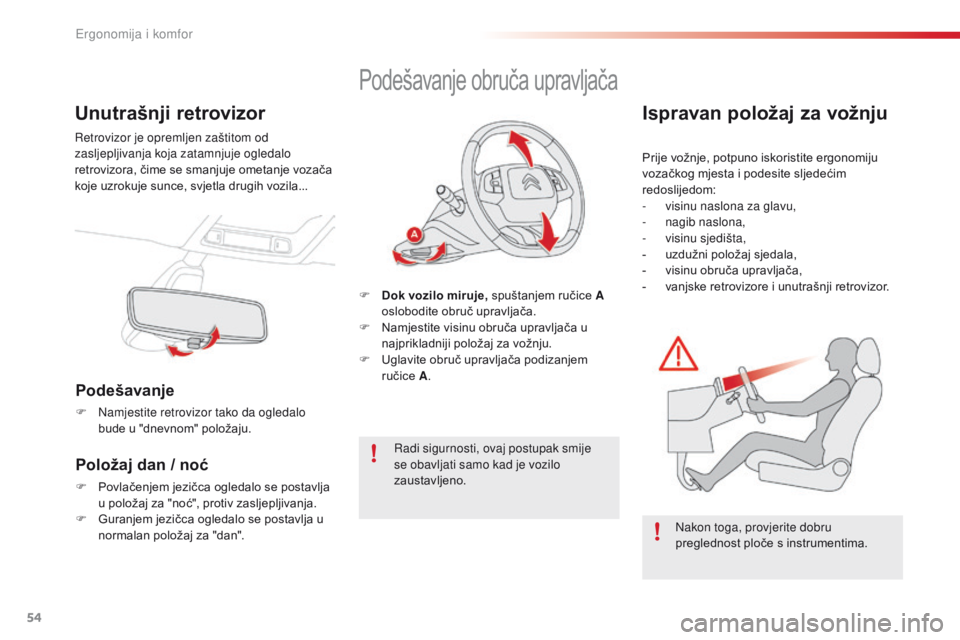

Unutrašnji retrovizor
Retrovizor je opremljen zaštitom od
zasljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometanje vozača
koje uzrokuje sunce, svjetla drugih vozila...
Podešavanje
F Namjestite retrovizor tako da ogledalo
bude u "dnevnom" položaju.
Položaj dan / noć
F Povlačenjem jezičca ogledalo se postavlja
u po ložaj za "noć", protiv zasljepljivanja.
F
Gur
anjem jezičca ogledalo se postavlja u
normalan položaj za "dan".
Podešavanje obruča upravljača
F Dok vozilo miruje, spuštanjem ručice A
oslob odite obruč upravljača.
F
Nam
jestite visinu obruča upravljača u
najprikladniji položaj za vožnju.
F
Ugl
avite obruč upravljača podizanjem
ručice A.
Radi sigurnosti, ovaj postupak smije
se obavljati samo kad je vozilo
zaustavljeno.
Ispravan položaj za vožnju
Prije vožnje, potpuno iskoristite ergonomiju
vozačkog mjesta i podesite sljedećim
redoslijedom:
-
vis
inu naslona za glavu,
-
nagib nas
lona,
-
vis
inu sjedišta,
-
uzd
užni položaj sjedala,
-
vis
inu obruča upravljača,
-
van
jske retrovizore i unutrašnji retrovizor.
Nakon toga, provjerite dobru
preglednost ploče s instrumentima.
Ergonomija i komfor
Page 57 of 334

55
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

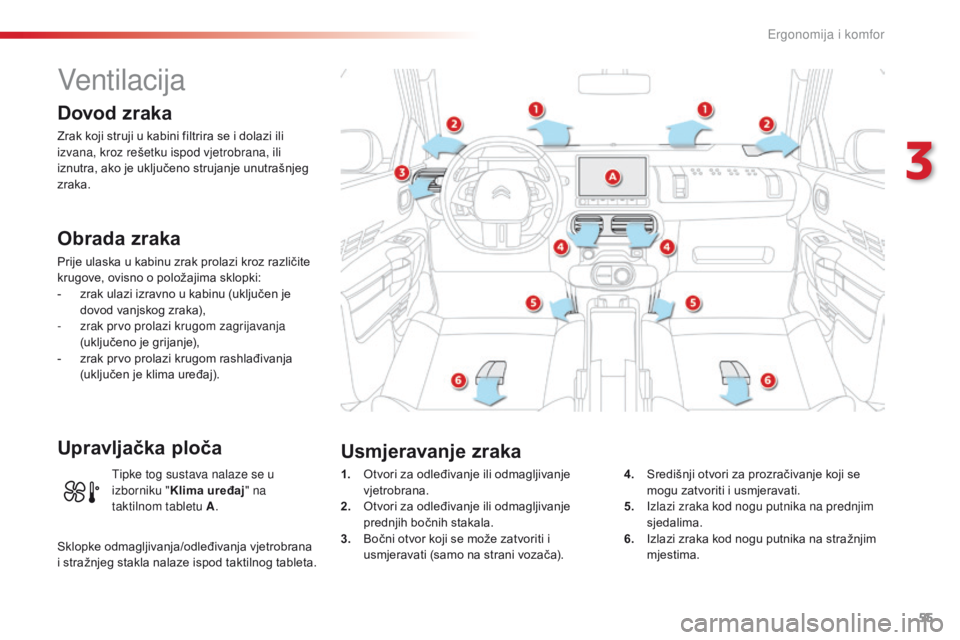

Ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi ili
izvana, kroz rešetku ispod vjetrobrana, ili
iznutra, ako je uključeno strujanje unutrašnjeg
zraka.
Obrada zraka
Prije ulaska u kabinu zrak prolazi kroz različite
krugove, ovisno o položajima sklopki:
-
zra
k ulazi izravno u kabinu (uključen je
dovod vanjskog zraka),
-
zra
k prvo prolazi krugom zagrijavanja
(uključeno je grijanje),
-
zra
k prvo prolazi krugom rashlađivanja
(uključen je klima uređaj).
Upravljačka ploča
1. Otvori za odleđivanje ili odmagljivanje
vje trobrana.
2.
Otv
ori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3.
Boč
ni otvor koji se može zatvoriti i
usmjeravati (samo na strani vozača). 4. Sre
dišnji otvori za prozračivanje koji se
mogu zatvoriti i usmjeravati.
5.
Izl
azi zraka kod nogu putnika na prednjim
sjedalima.
6.
Izl
azi zraka kod nogu putnika na stražnjim
mjestima.
Usmjeravanje zraka
Tipke tog sustava nalaze se u
izborniku " Klima uređaj " na
taktilnom tabletu A .
Sklopke odmagljivanja/odleđivanja vjetrobrana
i stražnjeg stakla nalaze ispod taktilnog tableta.
3
Ergonomija i komfor
Page 58 of 334

56
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

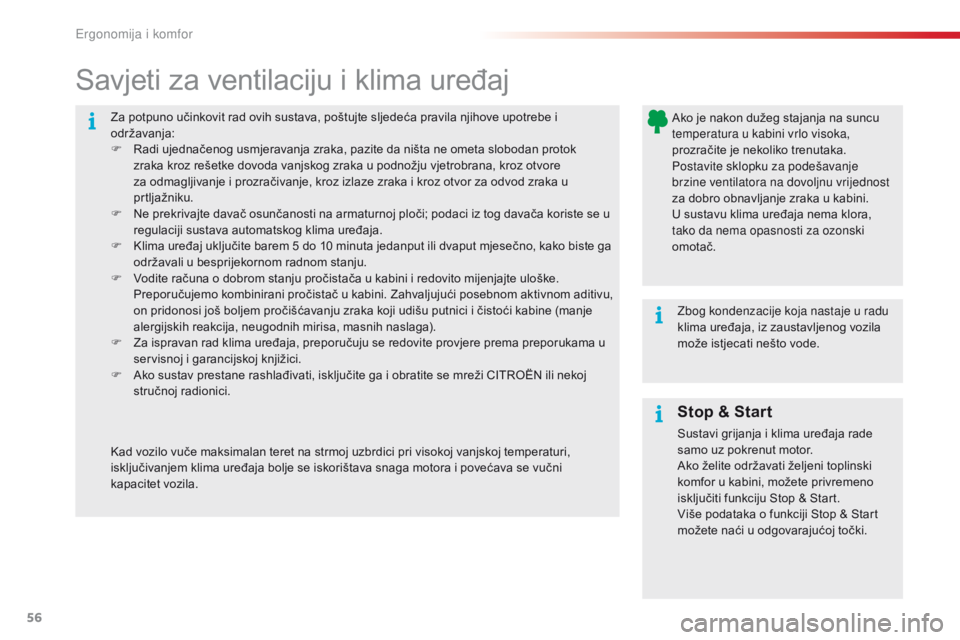

Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i
održavanja:
F
Rad
i ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore
za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u
prtljažniku.
F
Ne pr
ekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se u
regulaciji sustava automatskog klima uređaja.
F
Kli
ma uređaj uključite barem 5
do 1
0
mi
nuta jedanput ili dvaput mjesečno, kako biste ga
održavali u besprijekornom radnom stanju.
F
Vod
ite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
Pre
poručujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom aditivu,
on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje
alergijskih reakcija, neugodnih mirisa, masnih naslaga).
F
Za is
pravan rad klima uređaja, preporučuju se redovite provjere prema preporukama u
servisnoj i garancijskoj knjižici.
F
Ako s
ustav prestane rashlađivati, isključite ga i obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Savjeti za ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila.
Stop & Start
Sustavi grijanja i klima uređaja rade
samo uz pokrenut motor.
Ako želite održavati željeni toplinski
komfor u kabini, možete privremeno
isključiti funkciju Stop & Start.
Više podataka o funkciji Stop & Start
možete naći u odgovarajućoj točki.
Ergonomija i komfor
Page 59 of 334

57
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

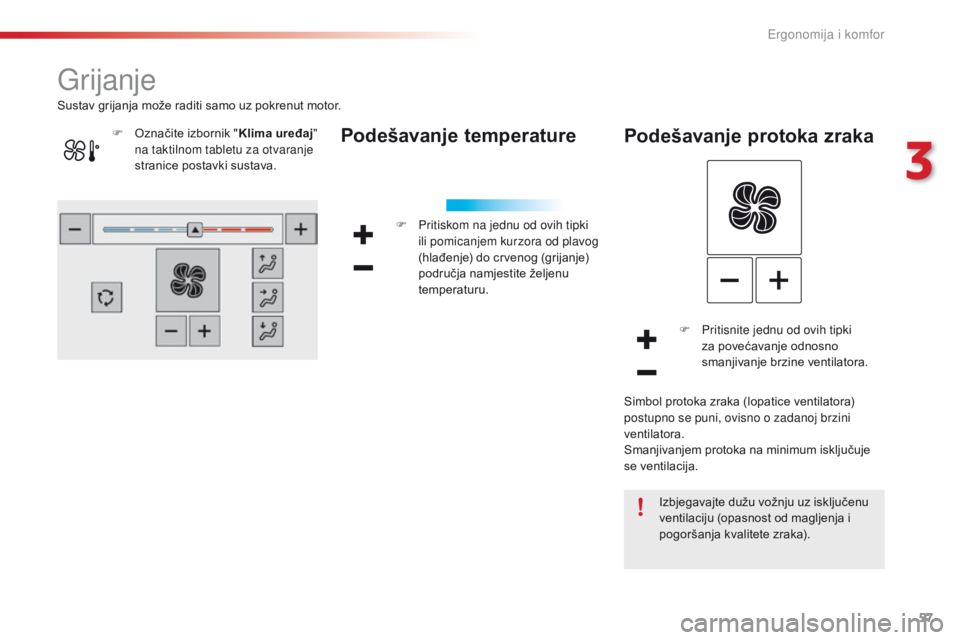

Grijanje
Podešavanje temperature
F Pritiskom na jednu od ovih tipki
ili pomicanjem kurzora od plavog
(hlađenje) do crvenog (grijanje)
područja namjestite željenu
temperaturu.
Podešavanje protoka zraka
F Pritisnite jednu od ovih tipki
za p ovećavanje odnosno
smanjivanje brzine ventilatora.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Sustav grijanja može raditi samo uz pokrenut motor.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Smanjivanjem protoka na minimum isključuje
se ventilacija.
F
Ozna
čite izbornik "
Klima uređaj "
na taktilnom tabletu za otvaranje
stranice postavki sustava.
3
Ergonomija i komfor
Page 60 of 334

58
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2016

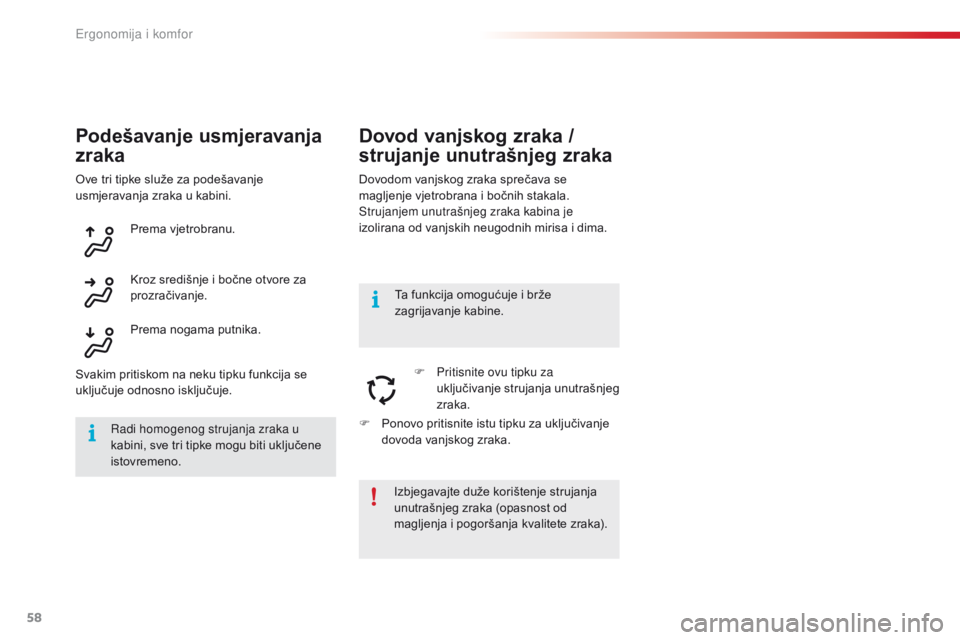

Podešavanje usmjeravanja
zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
Prema vjetrobranu.
Kroz središnje i bočne otvore za
prozračivanje.
Prema nogama putnika.
Svakim pritiskom na neku tipku funkcija se
uključuje odnosno isključuje.
Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
F Pritisnite ovu tipku za
ukl jučivanje strujanja unutrašnjeg
zraka.
F
Pon
ovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka. Ta funkcija omogućuje i brže
zagrijavanje kabine.
Izbjegavajte duže korištenje strujanja
unutrašnjeg zraka (opasnost od
magljenja i pogoršanja kvalitete zraka).
Ove tri tipke služe za podešavanje
usmjeravanja zraka u kabini.
Radi homogenog strujanja zraka u
kabini, sve tri tipke mogu biti uključene
istovremeno.
Ergonomija i komfor
