CITROEN C4 CACTUS 2018 Upute Za Rukovanje (in Croatian)

19
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Aditiv AdBlue
®
(Dizel BlueHDi) stalno, odmah nakon
uključivanja kontakta,
uz zvučni signal i
poruku s preostalim
brojem kilometara. Preostali doseg je između 600 i
2 40
0 km .Potrebno je što prije doliti aditiv AdBlue®: obratite se
mreži CITROËN ili nekoj stručnoj radionici. To možete
i sami napraviti.
+ bljeska, uz upaljenu
žaruljicu SERVICE,
zvučni signal i poruku
s preostalim brojem
kilometara.Preostali doseg je između 0 km i
600
km

. Obavezno
dolijte aditiv AdBlue
® kako se spremnik
ne bi ispraznio : obratite se mreži CITROËN ili nekoj
stručnoj radionici. To možete i sami napraviti.
bljeska, uz upaljenu
žaruljicu SERVICE,
zvučni signal i poruku
o zabrani pokretanja. Spremnik aditiva AdBlue
® je prazan:
sustav kodiranog pokretanja
onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora obavezno
se mora
doliti aditiv AdBlue®: obratite se mreži CITROËN ili
nekoj stručnoj radionici. To možete i sami napraviti.
Obavezno se mora uliti u spremnik najmanje 3,8 litara
aditiva AdBlue
®.
Za dolijevanje ili za više podataka o aditivu AdBlue
®, vidi odgovarajuću točku.
1
Ploča s instrumentima

20
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
+
+ Sustav
pročišćavanja
SCR

(Dizel BlueHDi) stalno, odmah nakon
uključivanja kontakta,
uz upaljene žaruljice
SERVICE i sustava
autodijagnostike
motora, zvučni signal i
poruku. Otkrivena je neispravnost sustava
pročišćavanja SCR.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
bljeska, odmah nakon
uključivanja kontakta,
uz upaljene žaruljice
SERVICE i sustava
autodijagnostike
motora, zvučni signal
i poruku s preostalim
dosegom. Nakon potvrde neispravnosti sustava
pročišćavanja, još možete prijeći
1
10

0
km d
o uključivanja sustava
kodiranog pokretanja motora. Obratite se što prije mreži CITROËN ili nekoj stručnoj
radionici kako se spremnik aditiva ne bi ispraznio
.
bljeska, odmah nakon
uključivanja kontakta,
uz upaljene žaruljice
SERVICE i sustava
autodijagnostike
motora, zvučni signal i
poruku. Prekoračili ste dopušteni broj
kilometara nakon potvrde
neispravnosti sustava pročišćavanja:
sustav kodiranog pokretanja
onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora obavezno
se morate
obratiti mreži CITROËN ili nekoj stručnoj radionici.
Ploča s instrumentima

21
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Rezerva gorivastalno, uz zvučni
signal i poruku. U trenutku prvog paljenja, u
spremniku ima još oko 5 li
tara
goriva .
Od tog trenutka počinje se trošiti
rezerva goriva. Obavezno što prije dolijte goriva kako se spremnik ne
bi ispraznio.
Tako dugo dok u spremnik ne ulijete dovoljnu količinu
goriva, ova žaruljica se pali nakon svakog uključivanja
kontakta, uz zvučni signal i poruku.
Zvučni signal i poruka ponavljaju se sve češće kako
se razina goriva smanjuje i približava vrijednosti "0".
Zapremina spremnika:
-
Ben

zin: oko 50
li
tara.
-
Diz

el: oko 45
il
i 50
li
tara (ovisno o izvedbi).
Nikada ne dopustite da se spremnik potpuno
isprazni, jer bi se mogli oštetiti sustavi pročišćavanja i
ubrizgavanja.
Nezakopčan(i) /
otkopčan(i)
pojas(i) stalno upaljena
ili bljeska uz zvučni
signal. Neki sigurnosni pojas nije zakopčan
ili je otkopčan.
Povucite remen i umetnite jezičac u kopču.
Zračni jastuci privremeno upaljena. Pali se na nekoliko sekunda, zatim se
gasi nakon uključivanja kontakta. Mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
stalno upaljena. Neispravnost nekog zračnog
jastuka ili pirotehničkog zatezača
sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Žaruljica
StanjeUzrok Rješenja / napomene
1
Ploča s instrumentima

22
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Tlak motornog
uljastalno.
Neispravnost kruga podmazivanja
motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Punjenje
akumulatora
stalno.
Neispravnost kruga punjenja
akumulatora (prljave ili otpuštene
stezaljke, olabavljen ili prerezan
remen alternatora...). Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Maksimalna
temperatura
rashladne
tekućine stalno.
Previsoka temperatura u krugu
hlađenja motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Pričekajte da se motor ohladi i, po potrebi, dolijte
potrebnu količinu rashladne tekućine.
Ako se problem ne riješi, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Žaruljica
StanjeUzrok Rješenja / napomene
Ploča s instrumentima

23
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Prenizak tlak u
gumamastalno, uz zvučni
signal i poruku. Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama.
Prilikom provjere, gume po mogućnosti moraju biti
hladne.
Sustav se mora reinicijalizirati nakon svakog
podešavanja tlaka u jednoj ili više guma i nakon
zamjene jednog ili više kotača.
Više podataka o otkrivanju preniskog tlaka u gumama
možete naći u odgovarajućoj točki.
+ bljeska, zatim stalno
upaljena, uz žaruljicu
Service.Neispravnost funkcije: nadzor nad
tlakom u gumama više nije osiguran.
Što prije provjerite tlak u gumama.
Dajte provjeriti sustav u mreži CITROËN ili u nekoj
stručnoj radionici.
Pritisnuti
papučicu
kočnice bljeska, uz zvučni
signal, poruku i
bljeskanje žaruljice
"Pritisnuti papučicu
kočnice" na bloku
sklopki upravljanog
mjenjača. Papučica kočnice nije pritisnuta
prilikom pokretanja motora, uz
upravljani mjenjač.
Uz upravljani mjenjač, pritisnite papučicu kočnice
prilikom pokretanja motora.
Ako parkirnu kočnicu pokušate otpustiti bez pritiska na
papučicu kočnice, ova žaruljica ostat će upaljena.
bljeska. Uz upravljani mjenjač, ako vozilo
predugo održavate na nagibu
pritiskanjem papučice gasa, spojka
se pregrijava. Zakočite vozilo pritiskom na papučicu kočnice i/ili
ručnom kočnicom.
Žaruljica
StanjeUzrok Rješenja / napomene
1
Ploča s instrumentima

24
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Servisni brojač
Taj sustav obavještava vozača o narednom
održavanju vozila, prema planu održavanja
proizvođača.
Do narednog održavanja
preostaje više od 3 000 km
Nakon uključivanja kontakta, na ekranu
se ne prikazuje nikakav podatak vezan uz
održavanje.
Do narednog održavanja
preostaje između 1 000 i 3 000 km
Nakon uključivanja kontakta, na nekoliko
sekunda pali se sličica ključa; u retku ukupnog
putomjera prikazan je broj kilometara do
narednog održavanja vozila.
Primjer: do narednog održavanja preostaje
2
80

0 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
Nakon tih 5 sekunda, sličica ključa se gasi ,
a na ekranu je prikazan putomjer (ukupna
kilometraža).
Pokazivači
Interval se izračunava od posljednje
inicijalizacije servisnog brojača, na temelju
prijeđene kilometraže i vremena proteklog od
posljednjeg redovitog održavanja.
U izvedbama Dizel BlueHDi, u obzir se
uzima i pogoršanje kvalitete motornog
ulja (ovisno o tržištu).
Ploča s instrumentima

25
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta ključ
bljeska 5 sekunda upozoravajući vas da je
hitno potrebno obaviti redovito održavanje.
Primjer: rok za redovito održavanje istekao je
prije 300 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
U izvedbama Dizel BlueHDi, osim tog
upozorenja, žaruljica "Service" stalno
je upaljena, odmah nakon uključivanja
kontakta.
Nakon tih 5 sekunda, na ekranu je prikazan
p u t o m j e r.
Ključ ostaje stalno upaljen. Na preostalu kilometražu do održavanja
može utjecati vremenski faktor, ovisno o
tome koliko se vozilo koristi.
Tako se ključ može upaliti i nakon isteka
intervala od posljednjeg održavanja,
navedenog u planu održavanja
proizvođača.
Do narednog održavanja
preostaje manje od 1 000 km
Primjer:
do narednog održavanja preostaje
900 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je prikazan
p u t o m j e r. Ključ ostaje upaljen i podsjeća vas
da ćete uskoro vozilo morati odvesti u servis na
održavanje. U izvedbama Dizel BlueHDi, ključ se
može i ranije upaliti, ovisno o razini
pogoršanja kvalitete motornog ulja
(ovisno o tržištu).
Pogoršanje kvalitete motornog ulja ovisi
o uvjetima korištenja vozila.
1
Ploča s instrumentima

26
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Inicijalizacija servisnog
brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F
pre

kinite kontakt,
F
drž

ite pritisnutu tipku na vrhu sklopke
svjetala,
F
ukl

jučite kontakt; počinje odbrojavanje
putomjera,
F
kad j

e na ekranu prikazano "=0" , otpustite
tipku; sličica ključa se gasi.
Ako nakon ovog postupka želite
odspojiti akumulator, zaključajte vozilo
i pričekajte najmanje pet minuta, radi
uvažavanja inicijalizacije servisnog
brojača.
Prikaz podatka o
održavanju
Podatak o održavanju uvijek vam je dostupan
na taktilnom tabletu.
F
Ozna

čite izbornik "Pomoć u
vožnji ".
F
Na dr

ugoj stranici pritisnite
" Dijagnostika ".
Na ekranu se prikazuje podatak o održavanju.
Ploča s instrumentima

27
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016

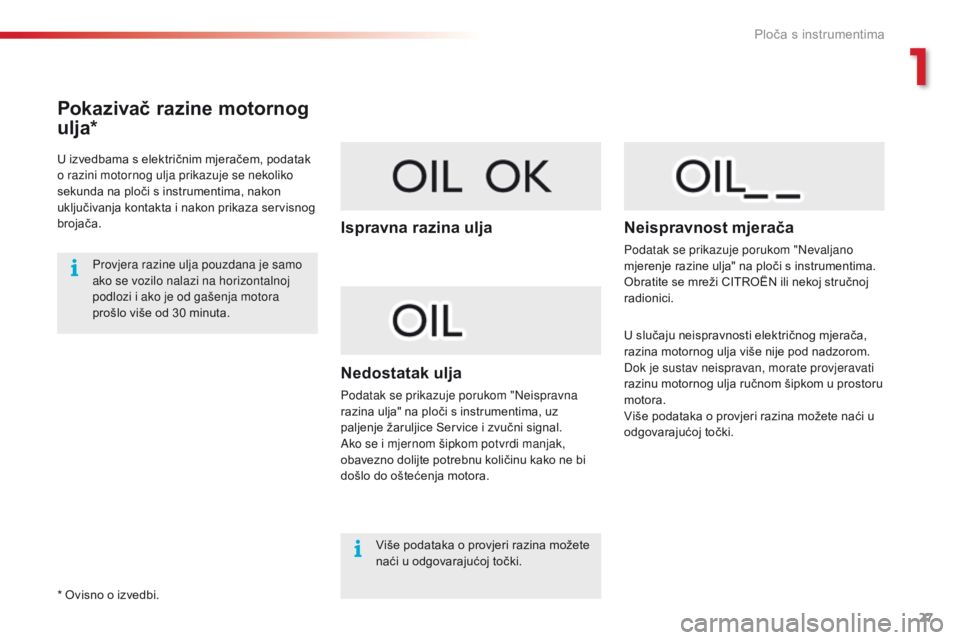

Pokazivač razine motornog
ulja*
U izvedbama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se nekoliko
sekunda na ploči s instrumentima, nakon
uključivanja kontakta i nakon prikaza servisnog
brojača.Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora
prošlo više od 30 minuta.
Ispravna razina ulja
Nedostatak ulja
Podatak se prikazuje porukom "Neispravna
razina ulja" na ploči s instrumentima, uz
paljenje žaruljice Service i zvučni signal.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Neispravnost mjerača
Podatak se prikazuje porukom "Nevaljano
mjerenje razine ulja" na ploči s instrumentima.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Više podataka o provjeri razina možete
naći u odgovarajućoj točki.
*
Ov

isno o izvedbi. U slučaju neispravnosti električnog mjerača,
razina motornog ulja više nije pod nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom u prostoru
motora.
Više podataka o provjeri razina možete naći u
odgovarajućoj točki.
1
Ploča s instrumentima

28
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016

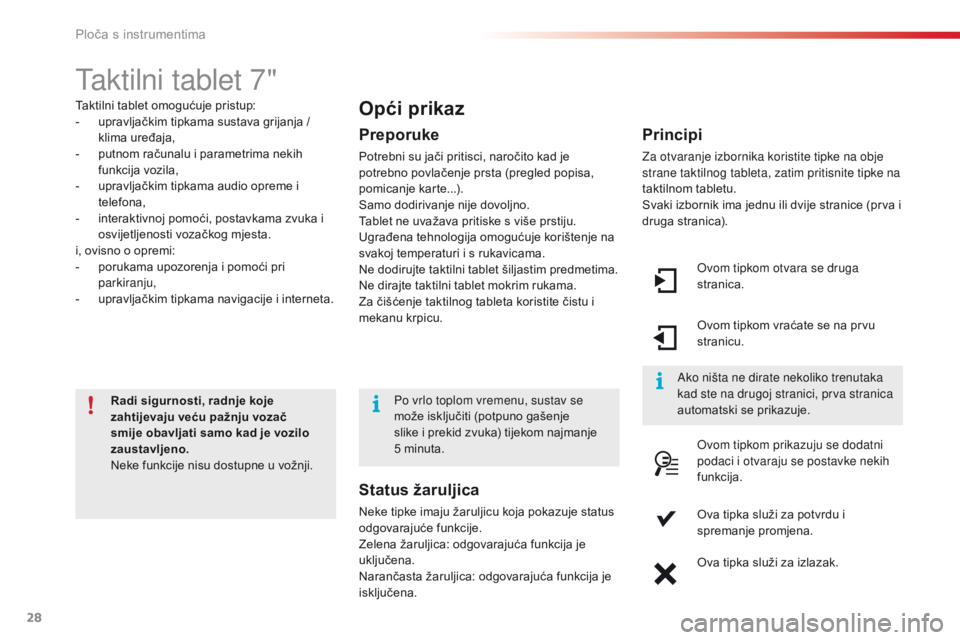

Taktilni tablet 7"
Taktilni tablet omogućuje pristup:
- upravljačkim tipkama sustava grijanja /
klima uređaja,
-
put

nom računalu i parametrima nekih
funkcija vozila,
-
upr

avljačkim tipkama audio opreme i
telefona,
-
int

eraktivnoj pomoći, postavkama zvuka i
osvijetljenosti vozačkog mjesta.
i, ovisno o opremi:
-
por

ukama upozorenja i pomoći pri
parkiranju,
-
upr

avljačkim tipkama navigacije i interneta.
Radi sigurnosti, radnje koje
zahtijevaju veću pažnju vozač
smije obavljati samo kad je vozilo
zaustavljeno.
Neke funkcije nisu dostupne u vožnji.Opći prikaz
Preporuke
Potrebni su jači pritisci, naročito kad je
potrebno povlačenje prsta (pregled popisa,
pomicanje kar te...).
Samo dodirivanje nije dovoljno.
Tablet ne uvažava pritiske s više prstiju.
Ugrađena tehnologija omogućuje korištenje na
svakoj temperaturi i s rukavicama.
Ne dodirujte taktilni tablet šiljastim predmetima.
Ne dirajte taktilni tablet mokrim rukama.
Za čišćenje taktilnog tableta koristite čistu i
mekanu krpicu. Ovom tipkom otvara se druga
stranica.
Ovom tipkom vraćate se na prvu
stranicu.
Ovom tipkom prikazuju se dodatni
podaci i otvaraju se postavke nekih
funkcija.
Ova tipka služi za potvrdu i
spremanje promjena.
Ova tipka služi za izlazak.
Principi
Za otvaranje izbornika koristite tipke na obje
strane taktilnog tableta, zatim pritisnite tipke na
taktilnom tabletu.
Svaki izbornik ima jednu ili dvije stranice (prva i
druga stranica).
Ako ništa ne dirate nekoliko trenutaka
kad ste na drugoj stranici, prva stranica
automatski se prikazuje.
Po vrlo toplom vremenu, sustav se
može isključiti (potpuno gašenje
slike i prekid zvuka) tijekom najmanje
5
mi

nuta.
Status žaruljica
Neke tipke imaju žaruljicu koja pokazuje status
odgovarajuće funkcije.
Zelena žaruljica: odgovarajuća funkcija je
uključena.
Narančasta žaruljica: odgovarajuća funkcija je
isključena.
Ploča s instrumentima
