CITROEN C4 CACTUS 2019 InstruksjonsbØker (in Norwegian)

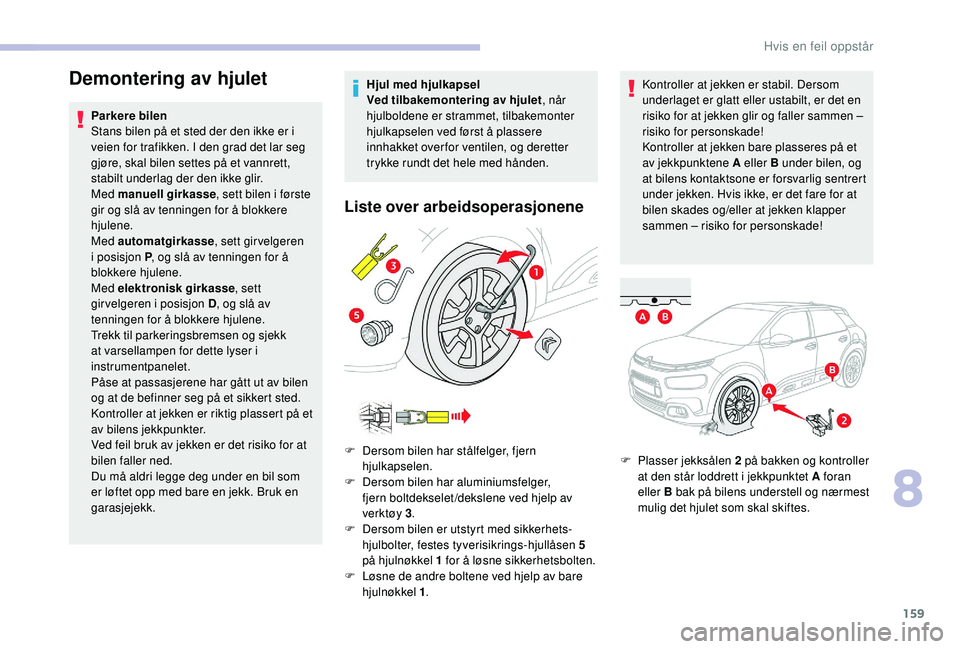

159
Demontering av hjulet
Parkere bilen
Stans bilen på et sted der den ikke er i
veien for trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett,
stabilt underlag der den ikke glir.
Med manuell girkasse, sett bilen i første
gir og slå av tenningen for å blokkere
hjulene.
Med automatgirkasse , sett gir velgeren
i posisjon P , og slå av tenningen for å
blokkere hjulene.
Med elektronisk girkasse , sett
girvelgeren i posisjon D , og slå av
tenningen for å blokkere hjulene.
Trekk til parkeringsbremsen og sjekk
at varsellampen for dette lyser i
instrumentpanelet.
Påse at passasjerene har gått ut av bilen
og at de befinner seg på et sikkert sted.
Kontroller at jekken er riktig plassert på et
av bilens jekkpunkter.
Ved feil bruk av jekken er det risiko for at
bilen faller ned.
Du må aldri legge deg under en bil som
er løftet opp med bare en jekk. Bruk en
garasjejekk. Hjul med hjulkapsel
Ved tilbakemontering av hjulet
, når
hjulboldene er strammet, tilbakemonter
hjulkapselen ved først å plassere
innhakket over for ventilen, og deretter
trykke rundt det hele med hånden.
Liste over arbeidsoperasjonene
F Dersom bilen har stålfelger, fjern hjulkapselen.
F

D
ersom bilen har aluminiumsfelger,
fjern boltdekselet /dekslene ved hjelp av
verktøy


3.
F

D
ersom bilen er utstyrt med sikkerhets-
hjulbolter, festes tyverisikrings-hjullåsen 5
på hjulnøkkel 1 for å løsne sikkerhetsbolten.
F

L
øsne de andre boltene ved hjelp av bare
hjulnøkkel 1 . Kontroller at jekken er stabil. Dersom
underlaget er glatt eller ustabilt, er det en
risiko for at jekken glir og faller sammen –
risiko for personskade!
Kontroller at jekken bare plasseres på et
av jekkpunktene A eller B under bilen, og
at bilens kontaktsone er forsvarlig sentrert
under jekken. Hvis ikke, er det fare for at
bilen skades og/eller at jekken klapper
sammen – risiko for personskade!
F P lasser jekksålen 2 på bakken og kontroller
at den står loddrett i jekkpunktet A foran
eller B bak på bilens understell og nærmest
mulig det hjulet som skal skiftes.
8
Hvis en feil oppstår

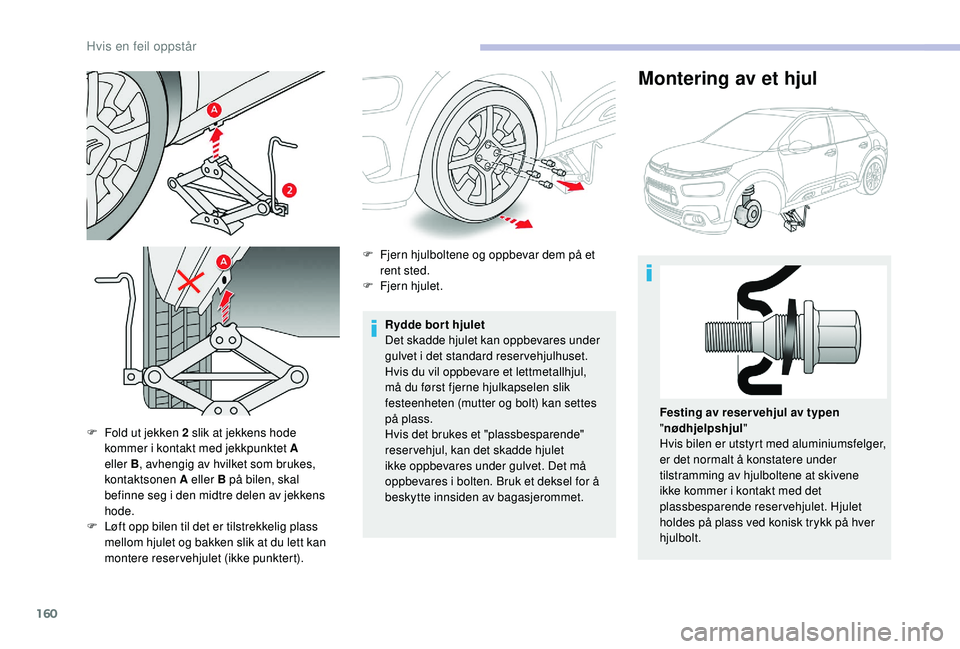

160
F Fold ut jekken 2 slik at jekkens hode kommer i kontakt med jekkpunktet A
eller B , avhengig av hvilket som brukes,
kontaktsonen A eller B på bilen, skal
befinne seg i den midtre delen av jekkens
hode.
F

L
øft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken slik at du lett kan
montere reservehjulet (ikke punktert). Rydde bor t hjulet
Det skadde hjulet kan oppbevares under
gulvet i det standard reservehjulhuset.
Hvis du vil oppbevare et lettmetallhjul,
må du først fjerne hjulkapselen slik
festeenheten (mutter og bolt) kan settes
på plass.
Hvis det brukes et "plassbesparende"
reser vehjul, kan det skadde hjulet
ikke oppbevares under gulvet. Det må
oppbevares i bolten. Bruk et deksel for å
beskytte innsiden av bagasjerommet.
Montering av et hjul
F Fjern hjulboltene og oppbevar dem på et
rent sted.
F

F
jern hjulet.
Festing av reser vehjul av typen
"nødhjelpshjul "
Hvis bilen er utstyrt med aluminiumsfelger,
er det normalt å konstatere under
tilstramming av hjulboltene at skivene
ikke kommer i kontakt med det
plassbesparende reservehjulet. Hjulet
holdes på plass ved konisk trykk på hver
hjulbolt.
Hvis en feil oppstår

161

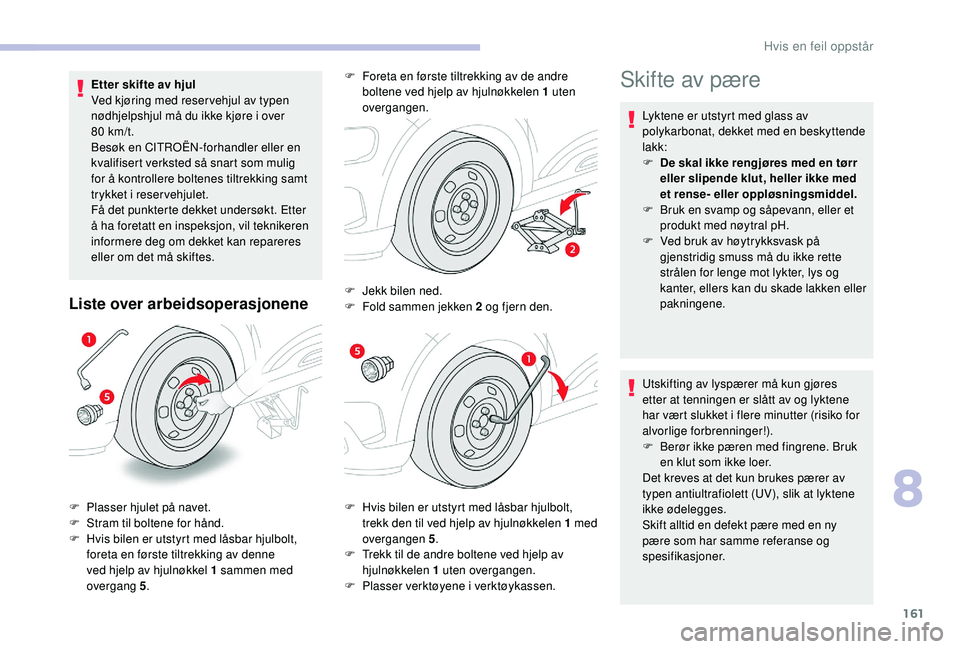

Etter skifte av hjul
Ved kjøring med reser vehjul av typen
nødhjelpshjul må du ikke kjøre i over
80 km/t.
Besøk en CITROËN-forhandler eller en
kvalifisert verksted så snart som mulig
for å kontrollere boltenes tiltrekking samt
trykket i reservehjulet.
Få det punkterte dekket undersøkt. Etter
å ha foretatt en inspeksjon, vil teknikeren
informere deg om dekket kan repareres
eller om det må skiftes.
Liste over arbeidsoperasjonene
F Hvis bilen er utstyrt med låsbar hjulbolt, trekk den til ved hjelp av hjulnøkkelen 1 med
overgangen 5 .
F

T
rekk til de andre boltene ved hjelp av
hjulnøkkelen 1 uten overgangen.
F

P
lasser verktøyene i verktøykassen.
F
P
lasser hjulet på navet.
F
S
tram til boltene for hånd.
F

H

vis bilen er utstyrt med låsbar hjulbolt,
foreta en første tiltrekking av denne
ved hjelp av hjulnøkkel 1 sammen med
overgang 5 . F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1 uten
overgangen.
F
J
ekk bilen ned.
F
F
old sammen jekken 2 og fjern den.
Skifte av pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en beskyttende
lakk:
F

D
e skal ikke rengjøres med en tørr
eller slipende klut, heller ikke med
et rense- eller oppløsningsmiddel.
F

B
ruk en svamp og såpevann, eller et
produkt med nøytral pH.
F

V
ed bruk av høytrykksvask på
gjenstridig smuss må du ikke rette
strålen for lenge mot lykter, lys og
kanter, ellers kan du skade lakken eller
pakningene.
Utskifting av lyspærer må kun gjøres
etter at tenningen er slått av og lyktene
har vært slukket i flere minutter (risiko for
alvorlige forbrenninger!).
F

B
erør ikke pæren med fingrene. Bruk
en klut som ikke loer.
Det kreves at det kun brukes pærer av
typen antiultrafiolett (UV), slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.
8
Hvis en feil oppstår

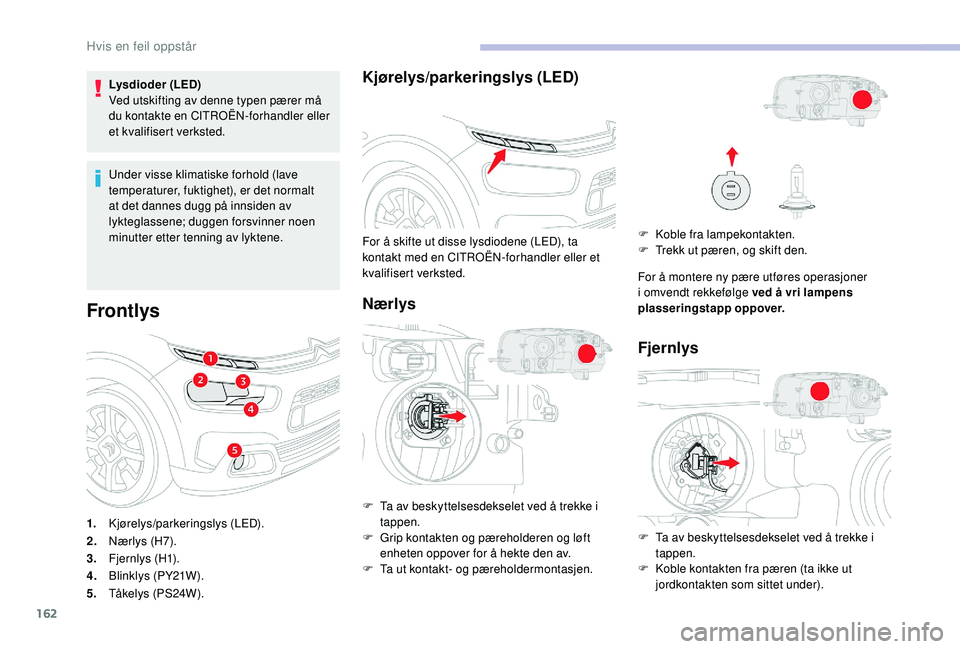

162
Lysdioder (LED)
Ved utskifting av denne typen pærer må
du kontakte en CITROËN-forhandler eller
et kvalifisert verksted.
Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Frontlys
1.Kjørelys/parkeringslys (LED).
2. Nærlys (H7).
3. F j e r n l y s ( H1) .
4. Blinklys (PY21W).
5. Tåkelys (PS24W).
Kjørelys/parkeringslys (LED)
Nærlys
For å skifte ut disse lysdiodene (LED), ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted.
F

T
a av beskyttelsesdekselet ved å trekke i
tappen.
F

G
rip kontakten og pæreholderen og løft
enheten oppover for å hekte den av.
F

T
a ut kontakt- og pæreholdermontasjen. F
K oble fra lampekontakten.
F T rekk ut pæren, og skift den.
For å montere ny pære utføres operasjoner
i omvendt rekkefølge ved å vri lampens
plasseringstapp oppover.
Fjernlys
F Ta av beskyttelsesdekselet ved å trekke i tappen.
F

K
oble kontakten fra pæren (ta ikke ut
jordkontakten som sittet under).
Hvis en feil oppstår

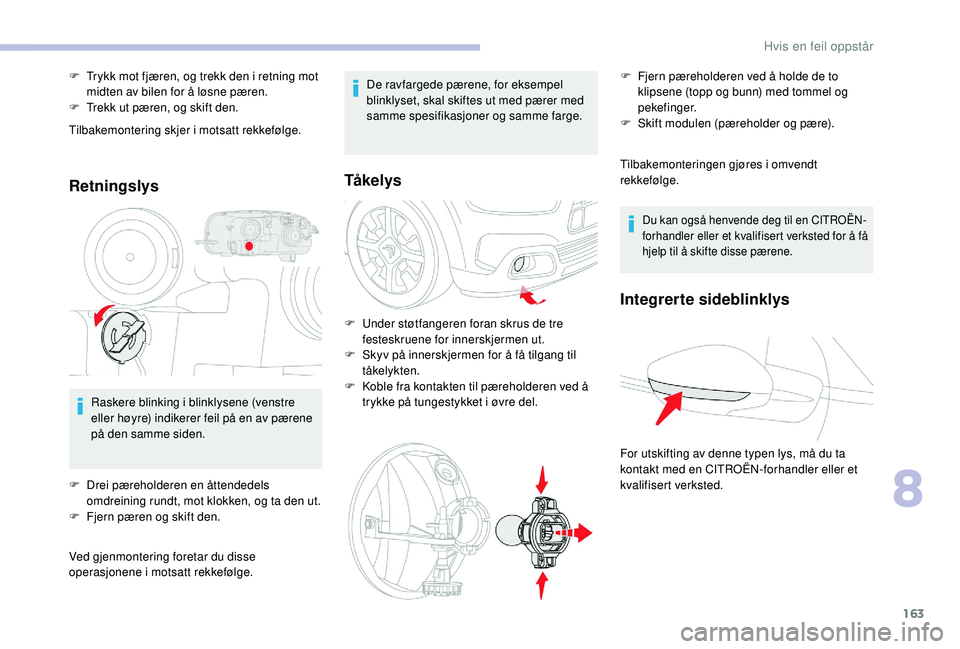

163
Tilbakemontering skjer i motsatt rekkefølge.
Retningslys
Raskere blinking i blinklysene (venstre
eller høyre) indikerer feil på en av pærene
på den samme siden.
F

D
rei pæreholderen en åttendedels
omdreining rundt, mot klokken, og ta den ut.
F

F
jern pæren og skift den.
Ved gjenmontering foretar du disse
operasjonene i motsatt rekkefølge. De ravfargede pærene, for eksempel
blinklyset, skal skiftes ut med pærer med
samme spesifikasjoner og samme farge.
Tå ke l y s
F Under støtfangeren foran skrus de tre
festeskruene for innerskjermen ut.
F

S
kyv på innerskjermen for å få tilgang til
tåkelykten.
F

K
oble fra kontakten til pæreholderen ved å
trykke på tungestykket i øvre del. Tilbakemonteringen gjøres i omvendt
rekkefølge.
F

T

rykk mot fjæren, og trekk den i retning mot
midten av bilen for å løsne pæren.
F

T

rekk ut pæren, og skift den.
Du kan også henvende deg til en CITROËN-
forhandler eller et kvalifisert verksted for å få
hjelp til å skifte disse pærene.
Integrerte sideblinklys
For utskifting av denne typen lys, må du ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted. F
F
jern pæreholderen ved å holde de to
klipsene (topp og bunn) med tommel og
pekefinger.
F
S
kift modulen (pæreholder og pære).
8
Hvis en feil oppstår

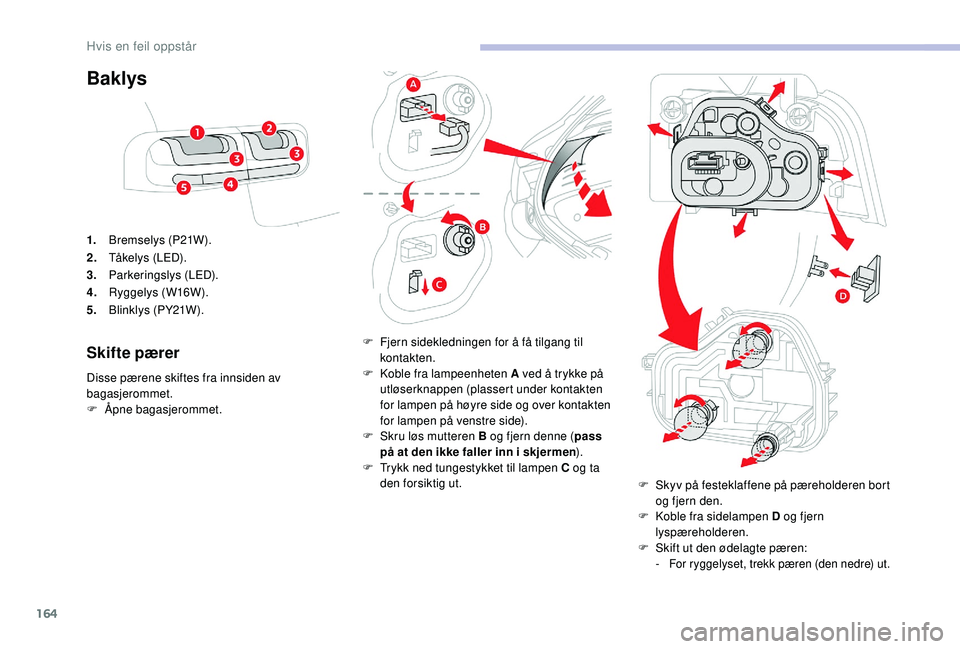

164
Baklys
1.Bremselys (P21W).
2. Tåkelys (LED).
3. Parkeringslys (LED).
4. Ryggelys (W16W).
5. Blinklys (PY21W).
Skifte pærer
Disse pærene skiftes fra innsiden av
bagasjerommet.
F

Å
pne bagasjerommet. F

F
jern sidekledningen for å få tilgang til
kontakten.
F K oble fra lampeenheten A ved å trykke på
utløserknappen (plassert under kontakten
for lampen på høyre side og over kontakten
for lampen på venstre side).
F

S
kru løs mutteren B og fjern denne (pass
på at den ikke faller inn i skjermen ).
F

T
rykk ned tungestykket til lampen C og ta
den forsiktig ut. F

S
kyv på festeklaffene på pæreholderen bort
og fjern den.
F

K
oble fra sidelampen D og fjern
lyspæreholderen.
F

S
kift ut den ødelagte pæren:
- For ryggelyset, trekk pæren (den nedre) ut.
Hvis en feil oppstår

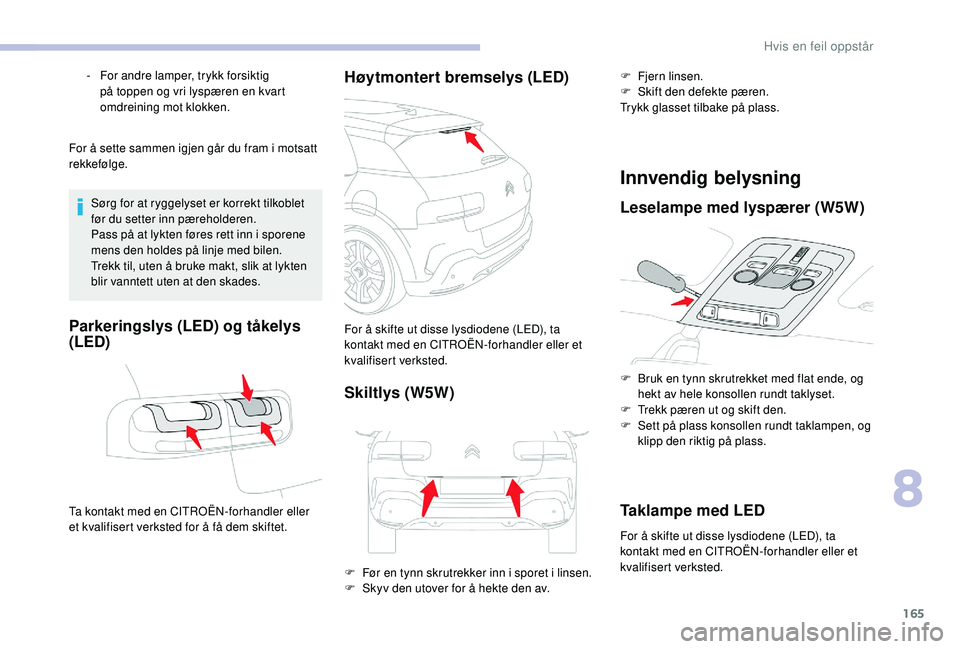

165
For å sette sammen igjen går du fram i motsatt
rekkefølge.Sørg for at ryggelyset er korrekt tilkoblet
før du setter inn pæreholderen.
Pass på at lykten føres rett inn i sporene
mens den holdes på linje med bilen.
Trekk til, uten å bruke makt, slik at lykten
blir vanntett uten at den skades.
Parkeringslys (LED) og tåkelys
(LED)
Ta kontakt med en CITROËN-forhandler eller
et kvalifisert verksted for å få dem skiftet.
Høytmontert bremselys (LED)
For å skifte ut disse lysdiodene (LED), ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted.
Skiltlys (W5W)
Innvendig belysning
Leselampe med lyspærer (W5W)
F Bruk en tynn skrutrekket med flat ende, og hekt av hele konsollen rundt taklyset.
F

T
rekk pæren ut og skift den.
F

S
ett på plass konsollen rundt taklampen, og
klipp den riktig på plass.
Taklampe med LED
For å skifte ut disse lysdiodene (LED), ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted.
-

F

or andre lamper, trykk forsiktig
på toppen og vri lyspæren en kvart
omdreining mot klokken.
F

F

ør en tynn skrutrekker inn i sporet i linsen.
F

S

kyv den utover for å hekte den av. F

F
jern linsen.
F
S
kift den defekte pæren.
Trykk glasset tilbake på plass.
8
Hvis en feil oppstår

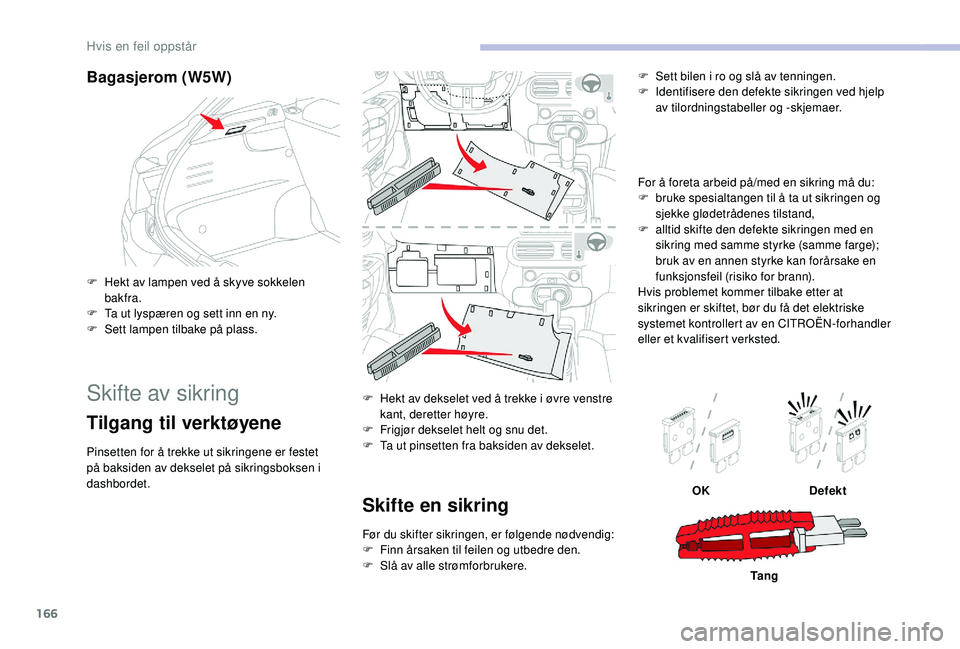

166
Bagasjerom (W5W)
F Hekt av lampen ved å skyve sokkelen bakfra.
F

T
a ut lyspæren og sett inn en ny.
F

S
ett lampen tilbake på plass.
Skifte av sikring
Tilgang til verktøyene
Pinsetten for å trekke ut sikringene er festet
på baksiden av dekselet på sikringsboksen i
dashbordet. F

H
ekt av dekselet ved å trekke i øvre venstre
kant, deretter høyre.
F
F
rigjør dekselet helt og snu det.
F T a ut pinsetten fra baksiden av dekselet.
Skifte en sikring
Før du skifter sikringen, er følgende nødvendig:
F
F inn årsaken til feilen og utbedre den.
F

S
lå av alle strømforbrukere. For å foreta arbeid på/med en sikring må du:
F

b
ruke spesialtangen til å ta ut sikringen og
sjekke glødetrådenes tilstand,
F
a
lltid skifte den defekte sikringen med en
sikring med samme styrke (samme farge);
bruk av en annen styrke kan forårsake en
funksjonsfeil (risiko for brann).
Hvis problemet kommer tilbake etter at
sikringen er skiftet, bør du få det elektriske
systemet kontrollert av en CITROËN-forhandler
eller et kvalifisert verksted. F
S
ett bilen i ro og slå av tenningen.
F
I
dentifisere den defekte sikringen ved hjelp
av tilordningstabeller og -skjemaer.
OK Defekt
Ta n g
Hvis en feil oppstår

167

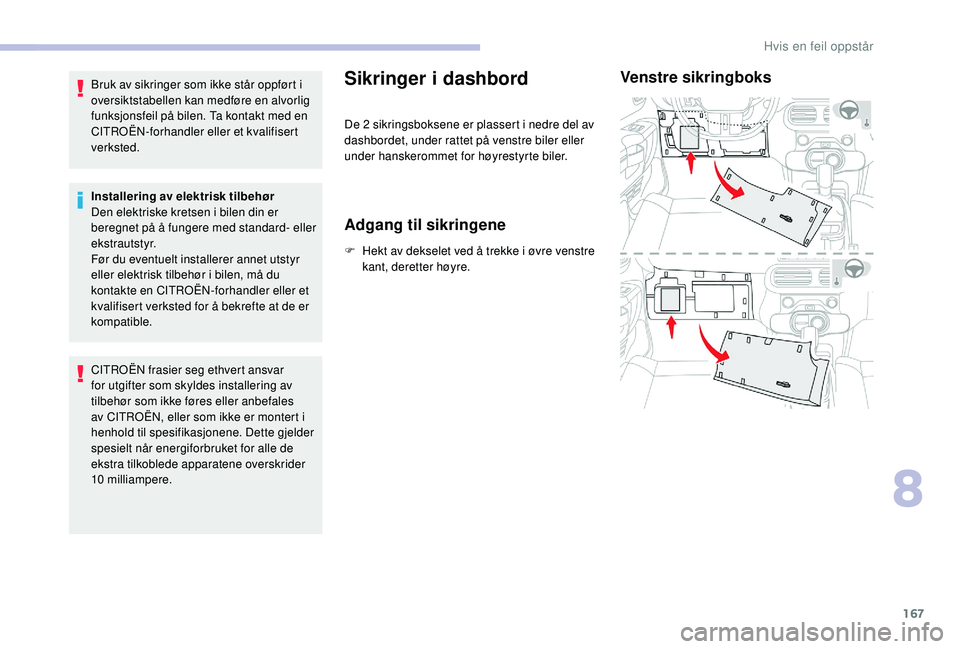

Bruk av sikringer som ikke står oppført i
oversiktstabellen kan medføre en alvorlig
funksjonsfeil på bilen. Ta kontakt med en
CITROËN-forhandler eller et kvalifisert
verksted.
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen din er
beregnet på å fungere med standard- eller
ekstrautstyr.
Før du eventuelt installerer annet utstyr
eller elektrisk tilbehør i bilen, må du
kontakte en CITROËN-forhandler eller et
kvalifisert verksted for å bekrefte at de er
kompatible.
CITROËN frasier seg ethvert ansvar
for utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales
av CITROËN, eller som ikke er montert i
henhold til spesifikasjonene. Dette gjelder
spesielt når energiforbruket for alle de
ekstra tilkoblede apparatene overskrider
10

milliampere.Sikringer i dashbord
De 2 sikringsboksene er plassert i nedre del av
dashbordet, under rattet på venstre biler eller
under hanskerommet for høyrestyrte biler.
Adgang til sikringene
F Hekt av dekselet ved å trekke i øvre venstre kant, deretter høyre.
Venstre sikringboks
8
Hvis en feil oppstår

168
Sikringn r. Styrke
(A) Funksjoner
F1 10Dørspeil (elektrisk regulering).
F4 15Lydvarsel.
F6 20Vindusspyler bak og foran.
F8 20Vindusvisker bak.
F10 30Låser.
F27 5Alarm (klargjøring).
F29 20Berøringsskjerm.
F31 15Radio.
F32 1512 volts-uttak.
F35 5Høyderegulering av frontlykter, veigrepskontroll.
F36 5Taklys, kartlys.
Hvis en feil oppstår
