CITROEN C4 CACTUS 2019 Lietošanas Instrukcija (in Latvian)

159

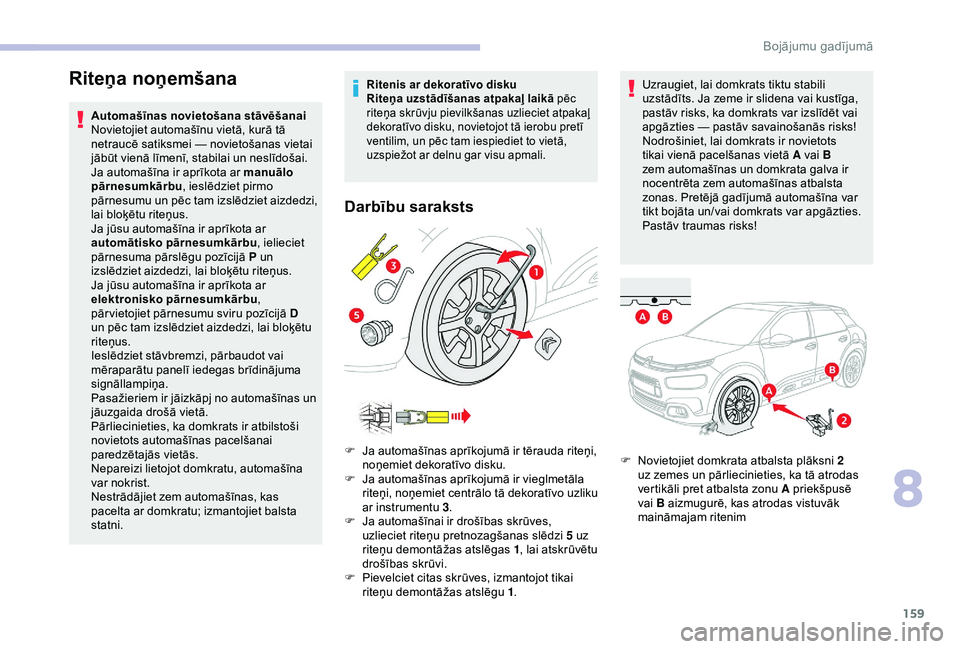

Riteņa noņemšana
Automašīnas novietošana stāvēšanai
Novietojiet automašīnu vietā, kurā tā
netraucē satiksmei — novietošanas vietai
jābūt vienā līmenī, stabilai un neslīdošai.
Ja automašīna ir aprīkota ar manuālo
pārnesumkārbu , ieslēdziet pirmo
pārnesumu un pēc tam izslēdziet aizdedzi,
lai bloķētu riteņus.
Ja jūsu automašīna ir aprīkota ar
automātisko pārnesumkārbu , ielieciet
pārnesuma pārslēgu pozīcijā P un
izslēdziet aizdedzi, lai bloķētu riteņus.
Ja jūsu automašīna ir aprīkota ar
elektronisko pārnesumkārbu ,
pār vietojiet pārnesumu sviru pozīcijā D
un pēc tam izslēdziet aizdedzi, lai bloķētu
riteņus.
Ieslēdziet stāvbremzi, pārbaudot vai
mēraparātu panelī iedegas brīdinājuma
signāllampiņa.
Pasažieriem ir jāizkāpj no automašīnas un
jāuzgaida drošā vietā.
Pārliecinieties, ka domkrats ir atbilstoši
novietots automašīnas pacelšanai
paredzētajās vietās.
Nepareizi lietojot domkratu, automašīna
var nokrist.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu; izmantojiet balsta
statni.
Ritenis ar dekoratīvo disku
Riteņa uzstādīšanas atpakaļ laikā pēc
riteņa skrūvju pievilkšanas uzlieciet atpakaļ
dekoratīvo disku, novietojot tā ierobu pretī
ventilim, un pēc tam iespiediet to vietā,
uzspiežot ar delnu gar visu apmali.
Darbību saraksts
F Ja automašīnas aprīkojumā ir tērauda riteņi, noņemiet dekoratīvo disku.
F

J
a automašīnas aprīkojumā ir vieglmetāla
riteņi, noņemiet centrālo tā dekoratīvo uzliku
ar instrumentu 3 .
F

J
a automašīnai ir drošības skrūves,
uzlieciet riteņu pretnozagšanas slēdzi 5 uz
riteņu demontāžas atslēgas 1 , lai atskrūvētu
drošības skrūvi.
F

P
ievelciet citas skrūves, izmantojot tikai
riteņu demontāžas atslēgu 1 .Uzraugiet, lai domkrats tiktu stabili
uzstādīts. Ja zeme ir slidena vai kustīga,
pastāv risks, ka domkrats var izslīdēt vai
apgāzties
— pastāv savainošanās risks!
Nodrošiniet, lai domkrats ir novietots
tikai vienā pacelšanas vietā A vai B
zem automašīnas un domkrata galva ir
nocentrēta zem automašīnas atbalsta
zonas. Pretējā gadījumā automašīna var
tikt bojāta un/vai domkrats var apgāzties.
Pastāv traumas risks!
F N ovietojiet domkrata atbalsta plāksni 2
uz zemes un pārliecinieties, ka tā atrodas
vertikāli pret atbalsta zonu A priekšpusē
vai B aizmugurē, kas atrodas vistuvāk
maināmajam ritenim
8
Bojājumu gadījumā

160

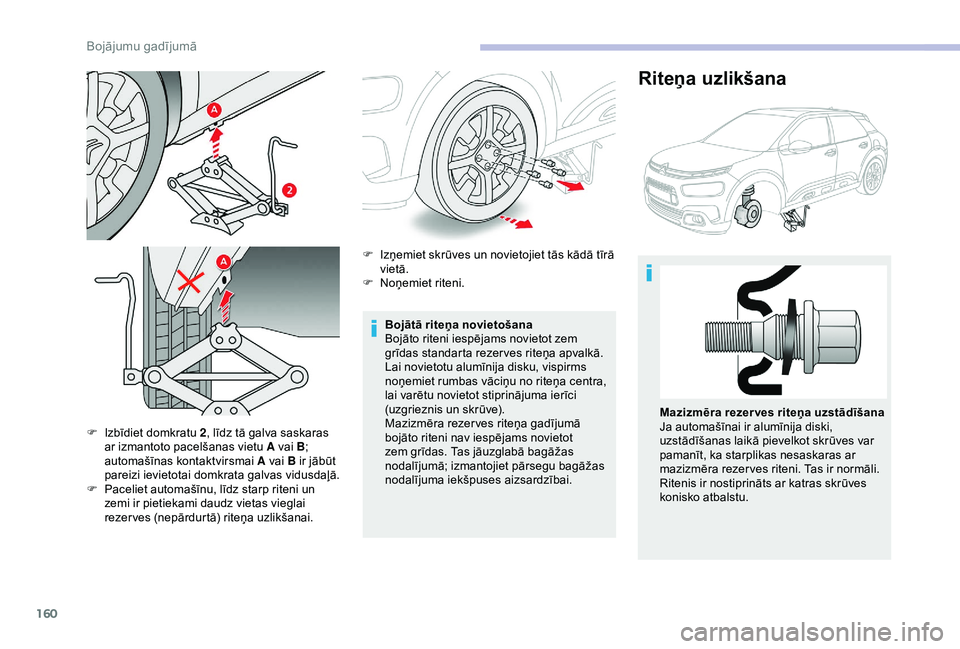

F Izbīdiet domkratu 2, līdz tā galva saskaras
ar izmantoto pacelšanas vietu A vai B ;
automašīnas kontaktvirsmai A vai B ir jābūt
pareizi ievietotai domkrata galvas vidusdaļā.
F

P
aceliet automašīnu, līdz starp riteni un
zemi ir pietiekami daudz vietas vieglai
rezer ves (nepārdurtā) riteņa uzlikšanai. Bojātā riteņa novietošana
Bojāto riteni iespējams novietot zem
grīdas standarta rezer ves riteņa apvalkā.
Lai novietotu alumīnija disku, vispirms
noņemiet rumbas vāciņu no riteņa centra,
lai varētu novietot stiprinājuma ierīci
(uzgrieznis un skrūve).
Mazizmēra rezer ves riteņa gadījumā
bojāto riteni nav iespējams novietot
zem grīdas. Tas jāuzglabā bagāžas
nodalījumā; izmantojiet pārsegu bagāžas
nodalījuma iekšpuses aizsardzībai.
Riteņa uzlikšana
F Izņemiet skrūves un novietojiet tās kādā tīrā
vietā.
F

N
oņemiet riteni.
Mazizmēra rezer ves riteņa uzstādīšana
Ja automašīnai ir alumīnija diski,
uzstādīšanas laikā pievelkot skrūves var
pamanīt, ka starplikas nesaskaras ar
mazizmēra rezer ves riteni. Tas ir normāli.
Ritenis ir nostiprināts ar katras skrūves
konisko atbalstu.
%RM

161

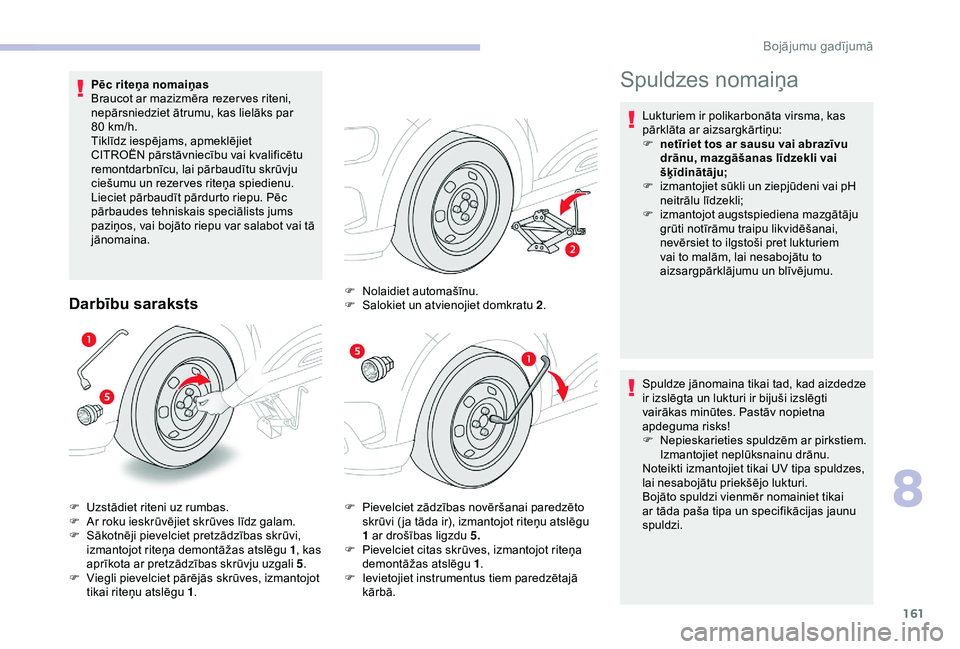

Pēc riteņa nomaiņas
Braucot ar mazizmēra rezer ves riteni,
nepārsniedziet ātrumu, kas lielāks par
80 km/h.
Tiklīdz iespējams, apmeklējiet
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu, lai pārbaudītu skrūvju
ciešumu un rezer ves riteņa spiedienu.
Lieciet pārbaudīt pārdurto riepu. Pēc
pārbaudes tehniskais speciālists jums
paziņos, vai bojāto riepu var salabot vai tā
jānomaina.
Darbību saraksts
F Pievelciet zādzības novēršanai paredzēto skrūvi ( ja tāda ir), izmantojot riteņu atslēgu
1 ar drošības ligzdu 5.
F

P
ievelciet citas skrūves, izmantojot riteņa
demontāžas atslēgu 1 .
F

I
evietojiet instrumentus tiem paredzētajā
kārbā.
F
U
zstādiet riteni uz rumbas.
F
A
r roku ieskrūvējiet skrūves līdz galam.
F

S

ākotnēji pievelciet pretzādzības skrūvi,
izmantojot riteņa demontāžas atslēgu 1 , kas
aprīkota ar pretzādzības skrūvju uzgali 5 .
F

V

iegli pievelciet pārējās skrūves, izmantojot
tikai riteņu atslēgu 1 . F

N
olaidiet automašīnu.
F
Sa
lokiet un atvienojiet domkratu
2.
Spuldzes nomaiņa
Lukturiem ir polikarbonāta virsma, kas
pārklāta ar aizsargkārtiņu:
F

n
etīriet tos ar sausu vai abrazīvu
drānu, mazgāšanas līdzekli vai
šķīdinātāju;
F

i
zmantojiet sūkli un ziepjūdeni vai pH
neitrālu līdzekli;
F

i
zmantojot augstspiediena mazgātāju
grūti notīrāmu traipu likvidēšanai,
nevērsiet to ilgstoši pret lukturiem
vai to malām, lai nesabojātu to
aizsargpārklājumu un blīvējumu.
Spuldze jānomaina tikai tad, kad aizdedze
ir izslēgta un lukturi ir bijuši izslēgti
vairākas minūtes. Pastāv nopietna
apdeguma risks!
F

N
epieskarieties spuldzēm ar pirkstiem.
Izmantojiet neplūksnainu drānu.
Noteikti izmantojiet tikai UV tipa spuldzes,
lai nesabojātu priekšējo lukturi.
Bojāto spuldzi vienmēr nomainiet tikai
ar tāda paša tipa un specifikācijas jaunu
spuldzi.
8
Bojājumu gadījumā

162
Gaismas diodes (LED).
Lai nomainītu šī veida spuldzes, jums
jāvēršas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties viegls
kondensāta pārklājums; tas pazudīs dažu
minūšu laikā pēc gaismu ieslēgšanas.

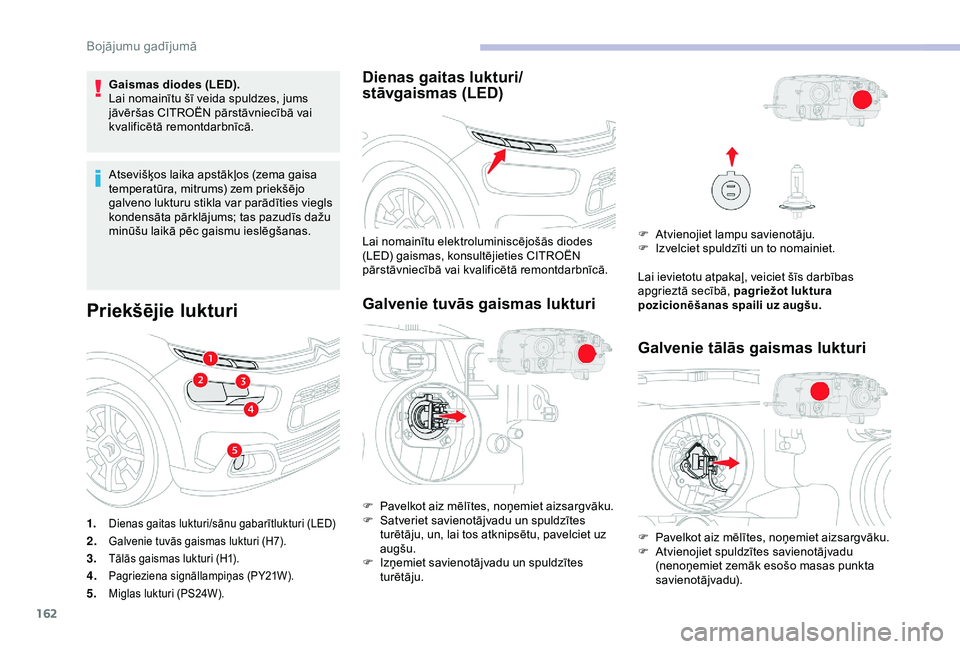

Priekšējie lukturi
1.Dienas gaitas lukturi/sānu gabarītlukturi (LED)
2.Galvenie tuvās gaismas lukturi (H7).
3.Tālās gaismas lukturi (H1).
4.Pagrieziena signāllampiņas (PY21W).
5.Miglas lukturi (PS24W).
Dienas gaitas lukturi/
stāvgaismas (LED)
Galvenie tuvās gaismas lukturi
Lai nomainītu elektroluminiscējošās diodes
(LED) gaismas, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
F
P
avelkot aiz mēlītes, noņemiet aizsargvāku.
F

S
atveriet savienotājvadu un spuldzītes
turētāju, un, lai tos atknipsētu, pavelciet uz
augšu.
F

I
zņemiet savienotājvadu un spuldzītes
turētāju. F
A tvienojiet lampu savienotāju.
F I zvelciet spuldzīti un to nomainiet.
Lai ievietotu atpakaļ, veiciet šīs darbības
apgrieztā secībā, pagriežot luktura
pozicionēšanas spaili uz augšu.
Galvenie tālās gaismas lukturi
F Pavelkot aiz mēlītes, noņemiet aizsargvāku.
F A tvienojiet spuldzītes savienotājvadu
(nenoņemiet zemāk esošo masas punkta
savienotājvadu).
Bojājumu gadījumā

163
Lai ievietotu atpakaļ, veiciet šīs darbības
apgrieztā secībā.

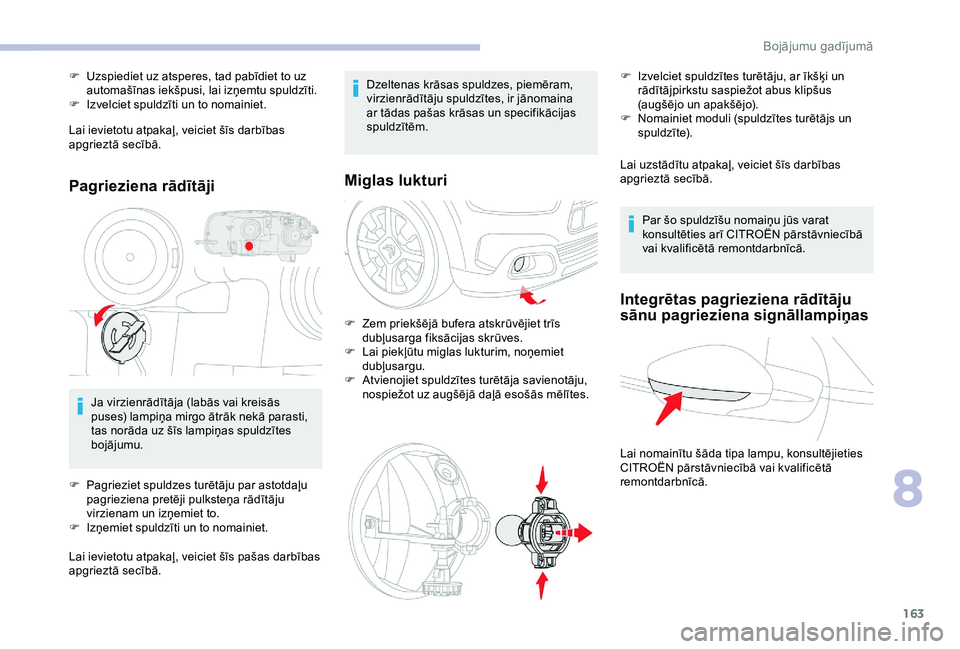

Pagrieziena rādītāji
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas norāda uz šīs lampiņas spuldzītes
bojājumu.
F

P
agrieziet spuldzes turētāju par astotdaļu
pagrieziena pretēji pulksteņa rādītāju
virzienam un izņemiet to.
F

I

zņemiet spuldzīti un to nomainiet.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā. Dzeltenas krāsas spuldzes, piemēram,
virzienrādītāju spuldzītes, ir jānomaina
ar tādas pašas krāsas un specifikācijas
spuldzītēm.
Miglas lukturi
F Zem priekšējā bufera atskrūvējiet trīs
dubļusarga fiksācijas skrūves.
F

L
ai piekļūtu miglas lukturim, noņemiet
dubļusargu.
F

A
tvienojiet spuldzītes turētāja savienotāju,
nospiežot uz augšējā daļā esošās mēlītes. Lai uzstādītu atpakaļ, veiciet šīs darbības
apgrieztā secībā.
F

U

zspiediet uz atsperes, tad pabīdiet to uz
automašīnas iekšpusi, lai izņemtu spuldzīti.
F

I

zvelciet spuldzīti un to nomainiet.
Par šo spuldzīšu nomaiņu jūs varat
konsultēties arī CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Integrētas pagrieziena rādītāju
sānu pagrieziena signāllampiņas
Lai nomainītu šāda tipa lampu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. F
I
zvelciet spuldzītes turētāju, ar īkšķi un
rādītājpirkstu saspiežot abus klipšus
(augšējo un apakšējo).
F
N
omainiet moduli (spuldzītes turētājs un
spuldzīte).
8
Bojājumu gadījumā

164

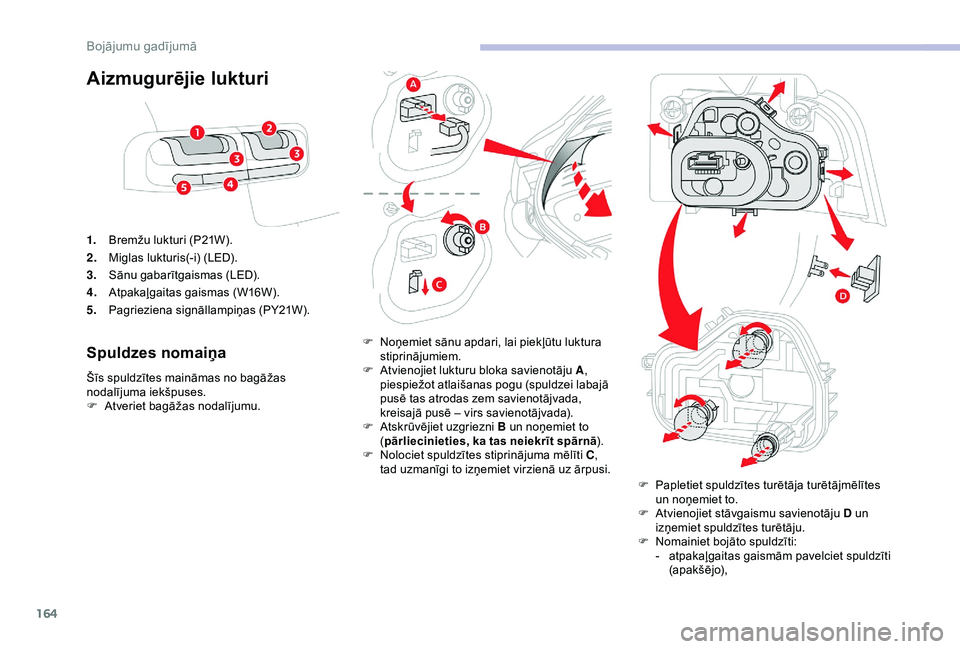

Aizmugurējie lukturi
1.Bremžu lukturi (P21W).
2. Miglas lukturis(-i) (LED).
3. Sānu gabarītgaismas (LED).
4. Atpakaļgaitas gaismas (W16W).
5. Pagrieziena signāllampiņas (PY21W).
Spuldzes nomaiņa
Šīs spuldzītes maināmas no bagāžas
nodalījuma iekšpuses.
F

A
tveriet bagāžas nodalījumu. F

N
oņemiet sānu apdari, lai piekļūtu luktura
stiprinājumiem.
F A tvienojiet lukturu bloka savienotāju A
,
piespiežot atlaišanas pogu (spuldzei labajā
pusē tas atrodas zem savienotājvada,
kreisajā pusē – virs savienotājvada).
F

A
tskrūvējiet uzgriezni B un noņemiet to
( pārliecinieties, ka tas neiekrīt spārnā ).
F

N
olociet spuldzītes stiprinājuma mēlīti C,
tad uzmanīgi to izņemiet virzienā uz ārpusi.
F

P
apletiet spuldzītes turētāja turētājmēlītes
un noņemiet to.
F

A
tvienojiet stāvgaismu savienotāju D un
izņemiet spuldzītes turētāju.
F

N
omainiet bojāto spuldzīti:
-

a
tpakaļgaitas gaismām pavelciet spuldzīti
(apakšējo),
Bojājumu gadījumā

165
Ievietošanu atpakaļ veiciet izņemšanai pretējā
secībā.
Pirms spuldzītes turētāja ievietošanas atpakaļ pārliecinieties,
ka atpakaļgaitas gaismas ir pareizi savienotas.
Pārliecinieties, ka lukturis tiek ievietots atpakaļ tam
paredzētajā vietā un tiek pareizi novietots attiecībā pret
automašīnu.
Ieskrūvējiet pietiekami cieši, lai nodrošinātu hermētiskumu,
tomēr ne pārāk spēcīgi, lai nesabojātu spuldzīti.

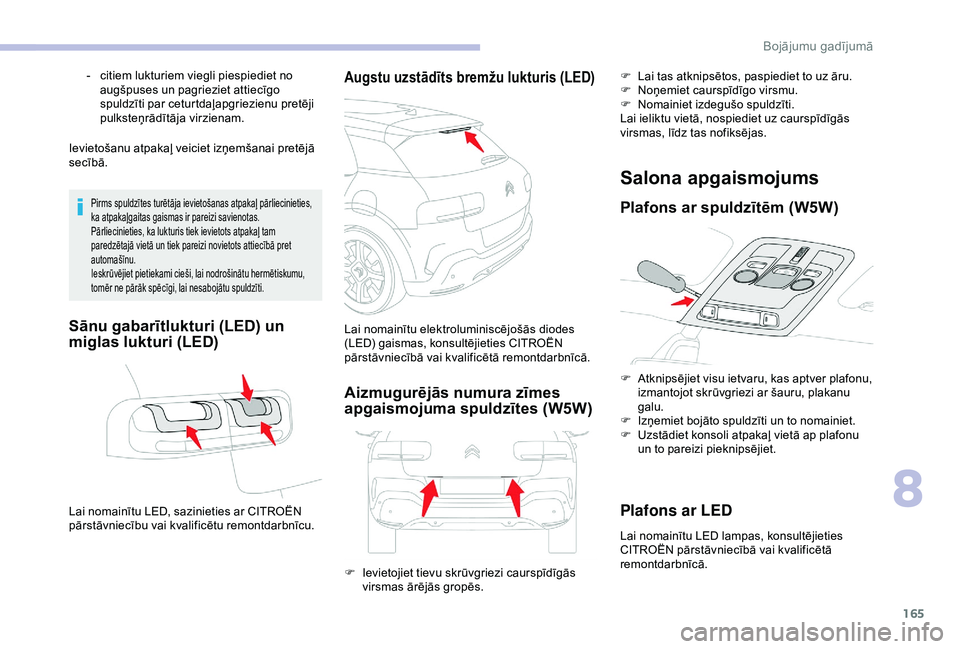

Sānu gabarītlukturi (LED) un
miglas lukturi (LED)
Lai nomainītu LED, sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu.
Augstu uzstādīts bremžu lukturis (LED)
Lai nomainītu elektroluminiscējošās diodes
(LED) gaismas, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Aizmugurējās numura zīmes
apgaismojuma spuldzītes (W5W)
Salona apgaismojums
Plafons ar spuldzītēm (W5W)
F Atknipsējiet visu ietvaru, kas aptver plafonu, izmantojot skrūvgriezi ar šauru, plakanu
galu.
F

I
zņemiet bojāto spuldzīti un to nomainiet.
F

U
zstādiet konsoli atpakaļ vietā ap plafonu
un to pareizi pieknipsējiet.
Plafons ar LED
Lai nomainītu LED lampas, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
-

c

itiem lukturiem viegli piespiediet no
augšpuses un pagrieziet attiecīgo
spuldzīti par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.
F

I

evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs. F

L
ai tas atknipsētos, paspiediet to uz āru.
F
N
oņemiet caurspīdīgo virsmu.
F
N
omainiet izdegušo spuldzīti.
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
8
Bojājumu gadījumā

166

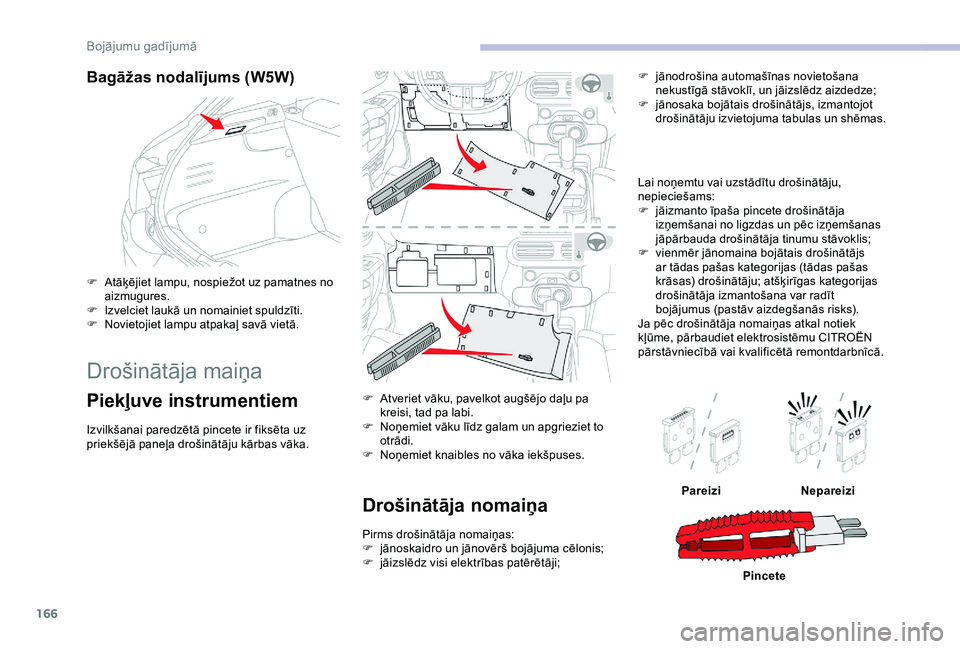

Bagāžas nodalījums (W5W)
F Atāķējiet lampu, nospiežot uz pamatnes no aizmugures.
F

I
zvelciet laukā un nomainiet spuldzīti.
F

N
ovietojiet lampu atpakaļ savā vietā.
Drošinātāja maiņa
Piekļuve instrumentiem
Izvilkšanai paredzētā pincete ir fiksēta uz
priekšējā paneļa drošinātāju kārbas vāka. F

A
tveriet vāku, pavelkot augšējo daļu pa
kreisi, tad pa labi.
F N oņemiet vāku līdz galam un apgrieziet to
otrādi.
F

N
oņemiet knaibles no vāka iekšpuses.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
F j ānoskaidro un jānovērš bojājuma cēlonis;
F

j
āizslēdz visi elektrības patērētāji; Lai noņemtu vai uzstādītu drošinātāju,
nepieciešams:
F

j
āizmanto īpaša pincete drošinātāja
izņemšanai no ligzdas un pēc izņemšanas
jāpārbauda drošinātāja tinumu stāvoklis;
F
v
ienmēr jānomaina bojātais drošinātājs
ar tādas pašas kategorijas (tādas pašas
krāsas) drošinātāju; atšķirīgas kategorijas
drošinātāja izmantošana var radīt
bojājumus (pastāv aizdegšanās risks).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā. F
j
ānodrošina automašīnas novietošana
nekustīgā stāvoklī, un jāizslēdz aizdedze;
F
j
ānosaka bojātais drošinātājs, izmantojot
drošinātāju izvietojuma tabulas un shēmas.
Pareizi Nepareizi
Pincete
Bojājumu gadījumā

167
Nomainot ar drošinātāju, kas nav parādīts
pretējā pusē esošajās drošinātāju
izvietojuma tabulās, var rasties nopietni
automašīnas darbības traucējumi.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Elektrisko papildpiederumu
uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai
papildu aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību
vai kvalificētu remontdarbnīcu, lai
pārbaudītu to saderību.
CITROËN neuzņemas atbildību
par izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot
darbības traucējumus, kuri radušies
CITROËN nepiegādātu un neieteiktu
piederumu uzstādīšanas rezultātā un
neievērojot norādījumus uzstādītu
piederumu uzstādīšanas rezultātā, it īpaši
tad, ja visu pievienoto papildu piederumu
kopējais energopatēriņš pārsniedz
10
mil
iampērus.Drošinātāji priekšējā panelī

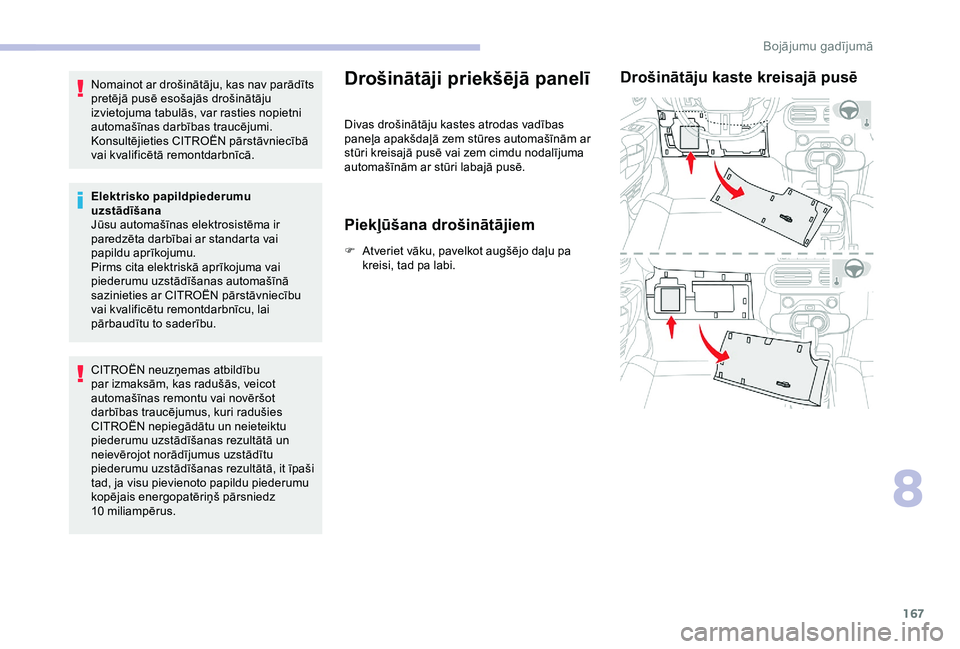

Divas drošinātāju kastes atrodas vadības
paneļa apakšdaļā zem stūres automašīnām ar
stūri kreisajā pusē vai zem cimdu nodalījuma
automašīnām ar stūri labajā pusē.
Piekļūšana drošinātājiem
F Atveriet vāku, pavelkot augšējo daļu pa kreisi, tad pa labi.
Drošinātāju kaste kreisajā pusē
8
Bojājumu gadījumā

168

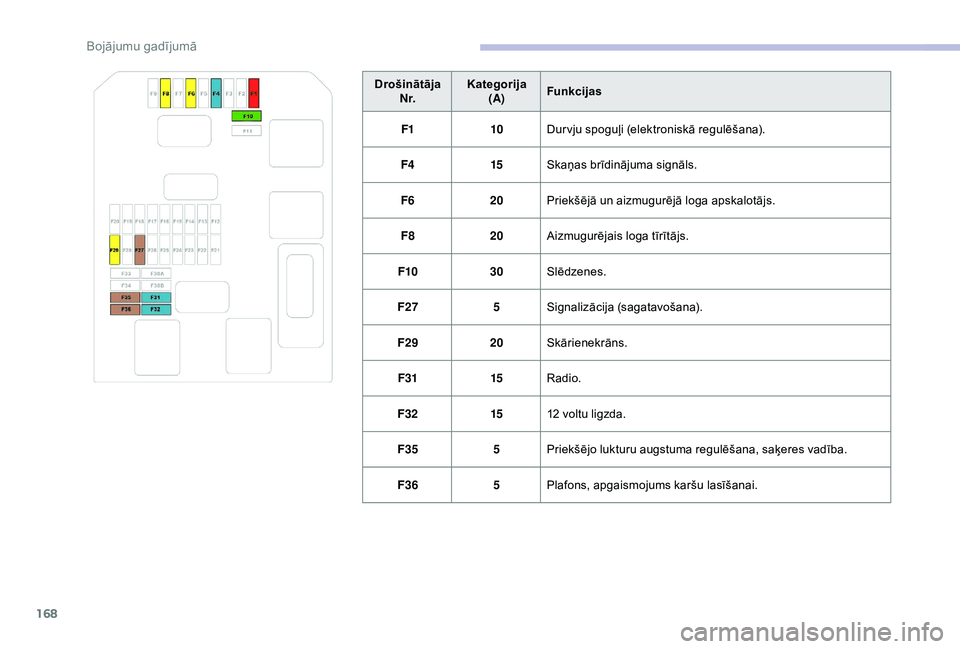

DrošinātājaN r. Kategorija
(A) Funkcijas
F1 10Dur vju spoguļi (elektroniskā regulēšana).
F4 15Skaņas brīdinājuma signāls.
F6 20Priekšējā un aizmugurējā loga apskalotājs.
F8 20Aizmugurējais loga tīrītājs.
F10 30Slēdzenes.
F27 5Signalizācija (sagatavošana).
F29 20Skārienekrāns.
F31 15Radio.
F32 1512 voltu ligzda.
F35 5Priekšējo lukturu augstuma regulēšana, saķeres vadība.
F36 5Plafons, apgaismojums karšu lasīšanai.
Bojājumu gadījumā
