CITROEN C4 CACTUS 2019 Lietošanas Instrukcija (in Latvian)

149

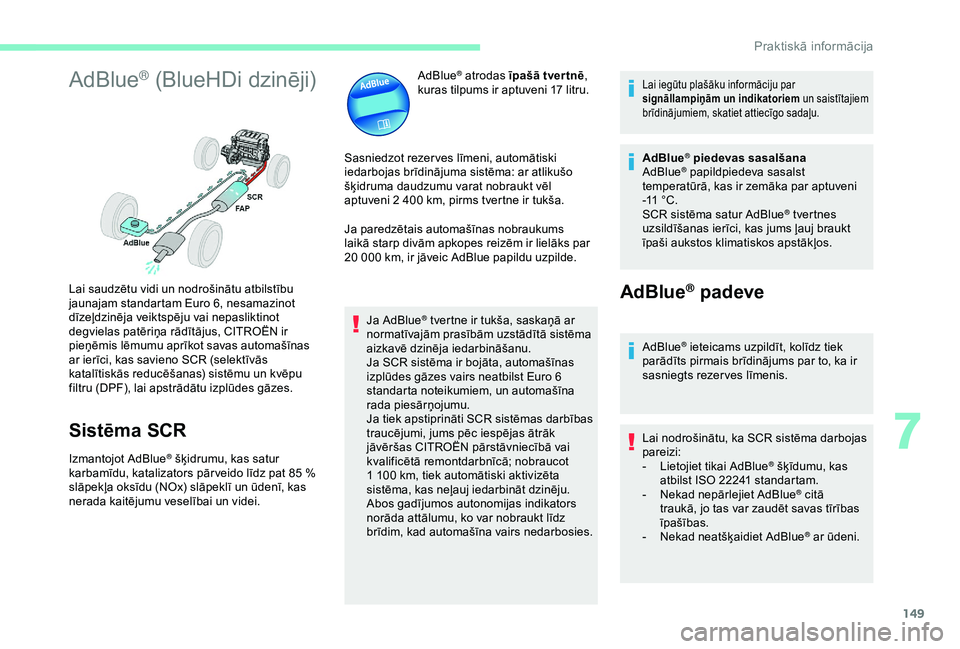

AdBlue® (BlueHDi dzinēji)
Sistēma SCR
Izmantojot AdBlue® šķidrumu, kas satur
karbamīdu, katalizators pār veido līdz pat 85 %
slāpekļa oksīdu (NOx) slāpeklī un ūdenī, kas
nerada kaitējumu veselībai un videi. AdBlue
® atrodas īpašā tver tnē
,
kuras tilpums ir aptuveni 17 litru.
Sasniedzot rezer ves līmeni, automātiski
iedarbojas brīdinājuma sistēma: ar atlikušo
šķidruma daudzumu varat nobraukt vēl
aptuveni 2

400

km, pirms tvertne ir tukša.
Ja paredzētais automašīnas nobraukums
laikā starp divām apkopes reizēm ir lielāks par
20

000

km, ir jāveic AdBlue papildu uzpilde.
Ja AdBlue
® tvertne ir tukša, saskaņā ar
normatīvajām prasībām uzstādītā sistēma
aizkavē dzinēja iedarbināšanu.
Ja SCR sistēma ir bojāta, automašīnas
izplūdes gāzes vairs neatbilst Euro
6
standarta noteikumiem, un automašīna
rada piesārņojumu.
Ja tiek apstiprināti SCR sistēmas darbības
traucējumi, jums pēc iespējas ātrāk
jāvēršas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā; nobraucot
1

100

km, tiek automātiski aktivizēta
sistēma, kas neļauj iedarbināt dzinēju.
Abos gadījumos autonomijas indikators
norāda attālumu, ko var nobraukt līdz
brīdim, kad automašīna vairs nedarbosies.
Lai iegūtu plašāku informāciju par
signāllampiņām un indikatoriem un saistītajiem
brīdinājumiem, skatiet attiecīgo sadaļu.
AdBlue® piedevas sasalšana
AdBlue® papildpiedeva sasalst
temperatūrā, kas ir zemāka par aptuveni
-11

°C.
SCR sistēma satur AdBlue
® tvertnes
uzsildīšanas ierīci, kas jums ļauj braukt
īpaši aukstos klimatiskos apstākļos.
AdBlue® padeve
AdBlue® ieteicams uzpildīt, kolīdz tiek
parādīts pirmais brīdinājums par to, ka ir
sasniegts rezer ves līmenis.
Lai nodrošinātu, ka SCR sistēma darbojas
pareizi:
-
Li

etojiet tikai AdBlue
® šķīdumu, kas
atbilst ISO 22241 standartam.
-

N

ekad nepārlejiet AdBlue
® citā
traukā, jo tas var zaudēt savas tīrības
īpašības.
-

N

ekad neatšķaidiet AdBlue
® ar ūdeni.
Lai saudzētu vidi un nodrošinātu atbilstību
jaunajam standartam Euro 6, nesamazinot
dīzeļdzinēja veiktspēju vai nepasliktinot
degvielas patēriņa rādītājus, CITROËN ir
pieņēmis lēmumu aprīkot savas automašīnas
ar ierīci, kas savieno SCR (selektīvās
katalītiskās reducēšanas) sistēmu un kvēpu
filtru (DPF), lai apstrādātu izplūdes gāzes.
7
Praktiskā informācija

150

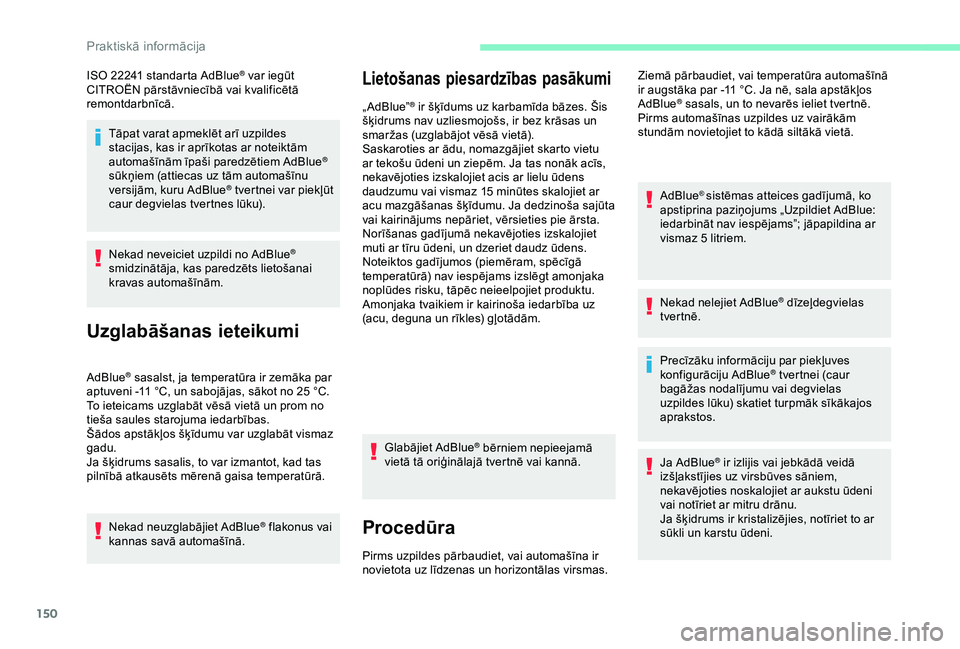

ISO 22241 standarta AdBlue® var iegūt
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Tāpat varat apmeklēt arī uzpildes
stacijas, kas ir aprīkotas ar noteiktām
automašīnām īpaši paredzētiem AdBlue
®
sūkņiem (attiecas uz tām automašīnu
versijām, kuru AdBlue
® tvertnei var piekļūt
caur degvielas tvertnes lūku).
Nekad neveiciet uzpildi no AdBlue
®
smidzinātāja, kas paredzēts lietošanai
kravas automašīnām.
Uzglabāšanas ieteikumi
AdBlue® sasalst, ja temperatūra ir zemāka par
aptuveni -11 °C, un sabojājas, sākot no 25 °C.
To ieteicams uzglabāt vēsā vietā un prom no
tieša saules starojuma iedarbības.
Šādos apstākļos šķīdumu var uzglabāt vismaz
gadu.
Ja šķidrums sasalis, to var izmantot, kad tas
pilnībā atkausēts mērenā gaisa temperatūrā.
Nekad neuzglabājiet AdBlue
® flakonus vai
kannas savā automašīnā.
Lietošanas piesardzības pasākumi
„ AdBlue”® ir šķīdums uz karbamīda bāzes. Šis
šķidrums nav uzliesmojošs, ir bez krāsas un
smaržas (uzglabājot vēsā vietā).
Saskaroties ar ādu, nomazgājiet skarto vietu
ar tekošu ūdeni un ziepēm. Ja tas nonāk acīs,
nekavējoties izskalojiet acis ar lielu ūdens
daudzumu vai vismaz 15
minūtes skalojiet ar
acu mazgāšanas šķīdumu. Ja dedzinoša sajūta
vai kairinājums nepāriet, vērsieties pie ārsta.
Norīšanas gadījumā nekavējoties izskalojiet
muti ar tīru ūdeni, un dzeriet daudz ūdens.
Noteiktos gadījumos (piemēram, spēcīgā
temperatūrā) nav iespējams izslēgt amonjaka
noplūdes risku, tāpēc neieelpojiet produktu.
Amonjaka tvaikiem ir kairinoša iedarbība uz
(acu, deguna un rīkles) gļotādām.
Glabājiet AdBlue
® bērniem nepieejamā
vietā tā oriģinālajā tvertnē vai kannā.
Procedūra
Pirms uzpildes pārbaudiet, vai automašīna ir
novietota uz līdzenas un horizontālas virsmas. Ziemā pārbaudiet, vai temperatūra automašīnā
ir augstāka par -11
°C. Ja nē, sala apstākļos
AdBlue
® sasals, un to nevarēs ieliet tvertnē.
Pirms automašīnas uzpildes uz vairākām
stundām novietojiet to kādā siltākā vietā.
AdBlue
® sistēmas atteices gadījumā, ko
apstiprina paziņojums „Uzpildiet AdBlue:
iedarbināt nav iespējams”; jāpapildina ar
vismaz 5
litriem.
Nekad nelejiet AdBlue
® dīzeļdegvielas
tver tnē.
Precīzāku informāciju par piekļuves
konfigurāciju AdBlue
® tvertnei (caur
bagāžas nodalījumu vai degvielas
uzpildes lūku) skatiet turpmāk sīkākajos
aprakstos.
Ja AdBlue
® ir izlijis vai jebkādā veidā
izšļakstījies uz virsbūves sāniem,
nekavējoties noskalojiet ar aukstu ūdeni
vai notīriet ar mitru drānu.
Ja šķidrums ir kristalizējies, notīriet to ar
sūkli un karstu ūdeni.
Praktiskā informācija

151

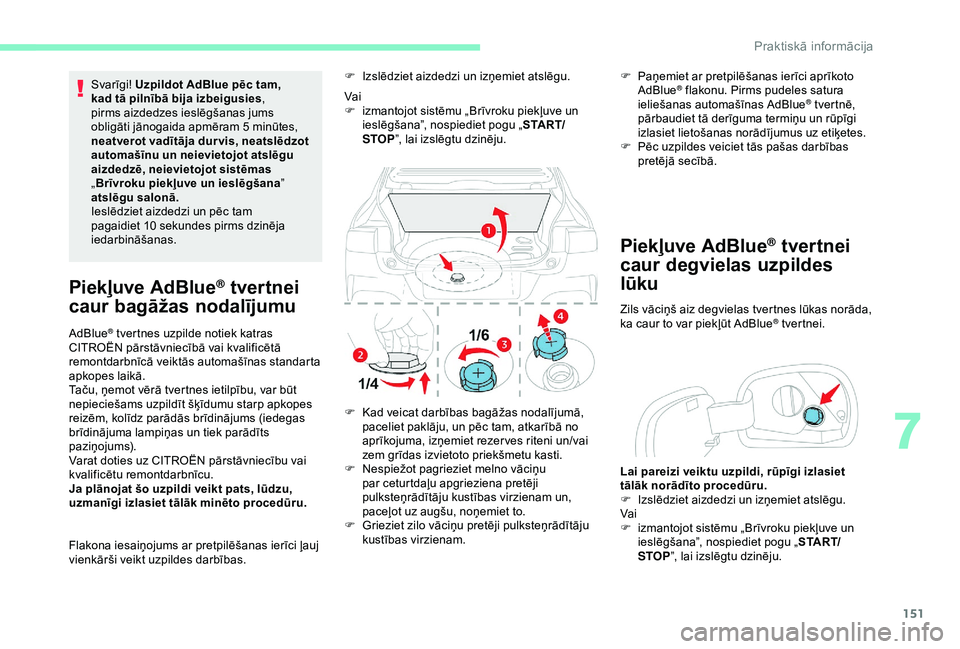

Svarīgi! Uzpildot AdBlue pēc tam,
kad tā pilnībā bija izbeigusies ,
pirms aizdedzes ieslēgšanas jums
obligāti jānogaida apmēram 5
minūtes,
neatverot vadītāja dur vis, neatslēdzot
automašīnu un neievietojot atslēgu
aizdedzē, neievietojot sistēmas
„ Brīvroku piekļuve un ieslēgšana ”
atslēgu salonā.
Ieslēdziet aizdedzi un pēc tam
pagaidiet 10
sekundes pirms dzinēja
iedarbināšanas.
Piekļuve AdBlue® tver tnei
caur bagāžas nodalījumu
AdBlue® tvertnes uzpilde notiek katras
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā veiktās automašīnas standarta
apkopes laikā.
Taču, ņemot vērā tvertnes ietilpību, var būt
nepieciešams uzpildīt šķīdumu starp apkopes
reizēm, kolīdz parādās brīdinājums (iedegas
brīdinājuma lampiņas un tiek parādīts
paziņojums).
Varat doties uz CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
Ja plānojat šo uzpildi veikt pats, lūdzu,
uzmanīgi izlasiet tālāk minēto procedūru.
Flakona iesaiņojums ar pretpilēšanas ierīci ļauj
vienkārši veikt uzpildes darbības. F

I
zslēdziet aizdedzi un izņemiet atslēgu.
Vai
F
i
zmantojot sistēmu „Brīvroku piekļuve un
ieslēgšana”, nospiediet pogu „ S TA R T/
STOP ”, lai izslēgtu dzinēju.
F
K
ad veicat darbības bagāžas nodalījumā,
paceliet paklāju, un pēc tam, atkarībā no
aprīkojuma, izņemiet rezer ves riteni un/vai
zem grīdas izvietoto priekšmetu kasti.
F

N
espiežot pagrieziet melno vāciņu
par ceturtdaļu apgrieziena pretēji
pulksteņrādītāju kustības virzienam un,
paceļot uz augšu, noņemiet to.
F

G
rieziet zilo vāciņu pretēji pulksteņrādītāju
kustības virzienam.
Piekļuve AdBlue® tver tnei
caur degvielas uzpildes
lūku
Zils vāciņš aiz degvielas tvertnes lūkas norāda,
ka caur to var piekļūt AdBlue® tvertnei.
Lai pareizi veiktu uzpildi, rūpīgi izlasiet
tālāk norādīto procedūru.
F

I

zslēdziet aizdedzi un izņemiet atslēgu.
Vai
F

i

zmantojot sistēmu „Brīvroku piekļuve un
ieslēgšana”, nospiediet pogu „ S TA R T/
STOP ”, lai izslēgtu dzinēju.
F

P

aņemiet ar pretpilēšanas ierīci aprīkoto
AdBlue
® flakonu. Pirms pudeles satura
ieliešanas automašīnas AdBlue® tver tnē,
pārbaudiet tā derīguma termiņu un rūpīgi
izlasiet lietošanas norādījumus uz etiķetes.
F

P

ēc uzpildes veiciet tās pašas darbības
pretējā secībā.
7
Praktiskā informācija

152

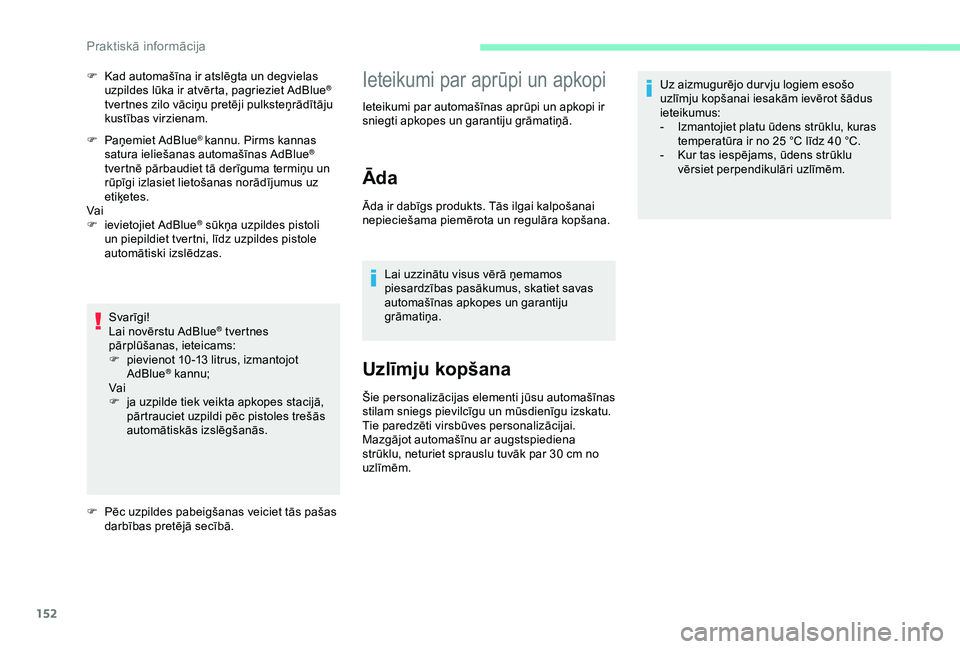

F Paņemiet AdBlue® kannu. Pirms kannas
satura ieliešanas automašīnas AdBlue®
tvertnē pārbaudiet tā derīguma termiņu un
rūpīgi izlasiet lietošanas norādījumus uz
etiķetes.
Vai
F

i

evietojiet AdBlue
® sūkņa uzpildes pistoli
un piepildiet tvertni, līdz uzpildes pistole
automātiski izslēdzas.
Svarīgi!
Lai novērstu AdBlue
® tvertnes
p
ārplūšanas, ieteicams:
F

p

ievienot 10 -13

litrus, izmantojot
AdBlue
® kannu;
Vai
F

j

a uzpilde tiek veikta apkopes stacijā,
pārtrauciet uzpildi pēc pistoles trešās
automātiskās izslēgšanās.
F

P

ēc uzpildes pabeigšanas veiciet tās pašas
darbības pretējā secībā.
F

K

ad automašīna ir atslēgta un degvielas
uzpildes lūka ir atvērta, pagrieziet AdBlue
®
tvertnes zilo vāciņu pretēji pulksteņrādītāju
kustības virzienam.Ieteikumi par aprūpi un apkopi
Ieteikumi par automašīnas aprūpi un apkopi ir
sniegti apkopes un garantiju grāmatiņā.
Āda
Āda ir dabīgs produkts. Tās ilgai kalpošanai
nepieciešama piemērota un regulāra kopšana.
Lai uzzinātu visus vērā ņemamos
piesardzības pasākumus, skatiet savas
automašīnas apkopes un garantiju
grāmatiņa.
Uzlīmju kopšana
Šie personalizācijas elementi jūsu automašīnas
stilam sniegs pievilcīgu un mūsdienīgu izskatu.
Tie paredzēti virsbūves personalizācijai.
Mazgājot automašīnu ar augstspiediena
strūklu, neturiet sprauslu tuvāk par 30
cm no
uzlīmēm. Uz aizmugurējo dur vju logiem esošo
uzlīmju kopšanai iesakām ievērot šādus
ieteikumus:
-

I
zmantojiet platu ūdens strūklu, kuras
temperatūra ir no 25 °C līdz 40 °C.
-
K
ur tas iespējams, ūdens strūklu
vērsiet perpendikulāri uzlīmēm.
3UDNWLVN

153

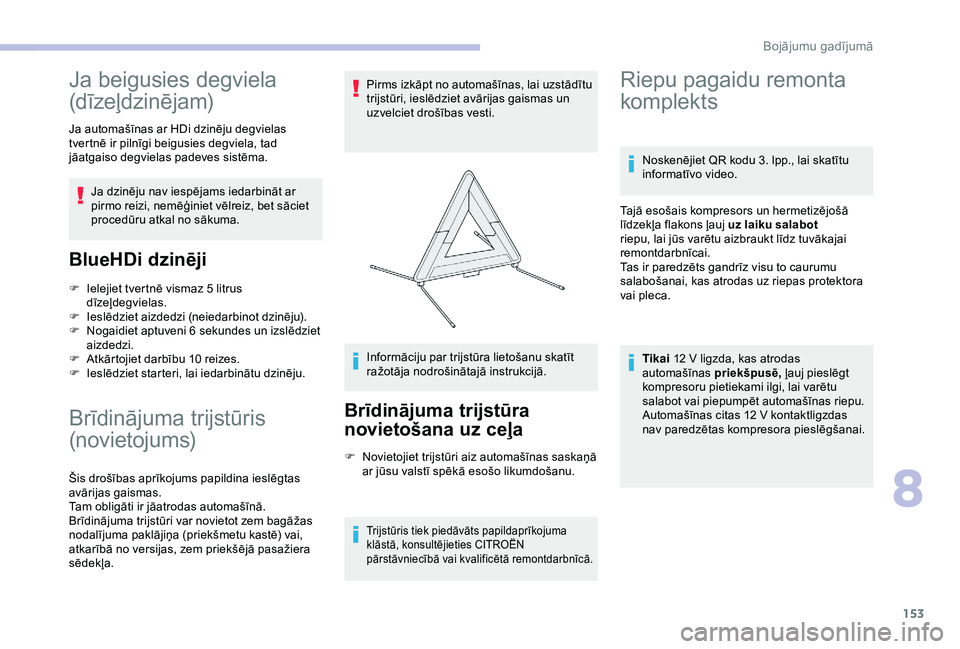

Ja beigusies degviela
(dīzeļdzinējam)
Ja automašīnas ar HDi dzinēju degvielas
tvertnē ir pilnīgi beigusies degviela, tad
jāatgaiso degvielas padeves sistēma.Ja dzinēju nav iespējams iedarbināt ar
pirmo reizi, nemēģiniet vēlreiz, bet sāciet
procedūru atkal no sākuma.
BlueHDi dzinēji
F Ielejiet tvertnē vismaz 5 litrus
dīzeļdegvielas.
F

I
eslēdziet aizdedzi (neiedarbinot dzinēju).
F

N
ogaidiet aptuveni 6 sekundes un izslēdziet
aizdedzi.
F

A
tkārtojiet darbību 10 reizes.
F

I
eslēdziet starteri, lai iedarbinātu dzinēju.
Brīdinājuma trijstūris
(novietojums)
Šis drošības aprīkojums papildina ieslēgtas
avārijas gaismas.
Tam obligāti ir jāatrodas automašīnā.
Brīdinājuma trijstūri var novietot zem bagāžas
nodalījuma paklājiņa (priekšmetu kastē) vai,
atkarībā no versijas, zem priekšējā pasažiera
sēdekļa. Pirms izkāpt no automašīnas, lai uzstādītu
trijstūri, ieslēdziet avārijas gaismas un
uzvelciet drošības vesti.
Informāciju par trijstūra lietošanu skatīt
ražotāja nodrošinātajā instrukcijā.
Brīdinājuma trijstūra
novietošana uz ceļa
F Novietojiet trijstūri aiz automašīnas saskaņā
ar jūsu valstī spēkā esošo likumdošanu.
Trijstūris tiek piedāvāts papildaprīkojuma
klāstā, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Riepu pagaidu remonta
komplekts
Noskenējiet QR kodu 3. lpp., lai skatītu
i nformatīvo video.
Tajā esošais kompresors un hermetizējošā
līdzekļa flakons ļauj uz laiku salabot
riepu, lai jūs varētu aizbraukt līdz tuvākajai
remontdarbnīcai.
Tas ir paredzēts gandrīz visu to caurumu
salabošanai, kas atrodas uz riepas protektora
vai pleca.
Tikai 12
V ligzda, kas atrodas
automašīnas priekšpusē, ļauj pieslēgt
kompresoru pietiekami ilgi, lai varētu
salabot vai piepumpēt automašīnas riepu.
Automašīnas citas 12
V kontaktligzdas
nav paredzētas kompresora pieslēgšanai.
8
Bojājumu gadījumā

154

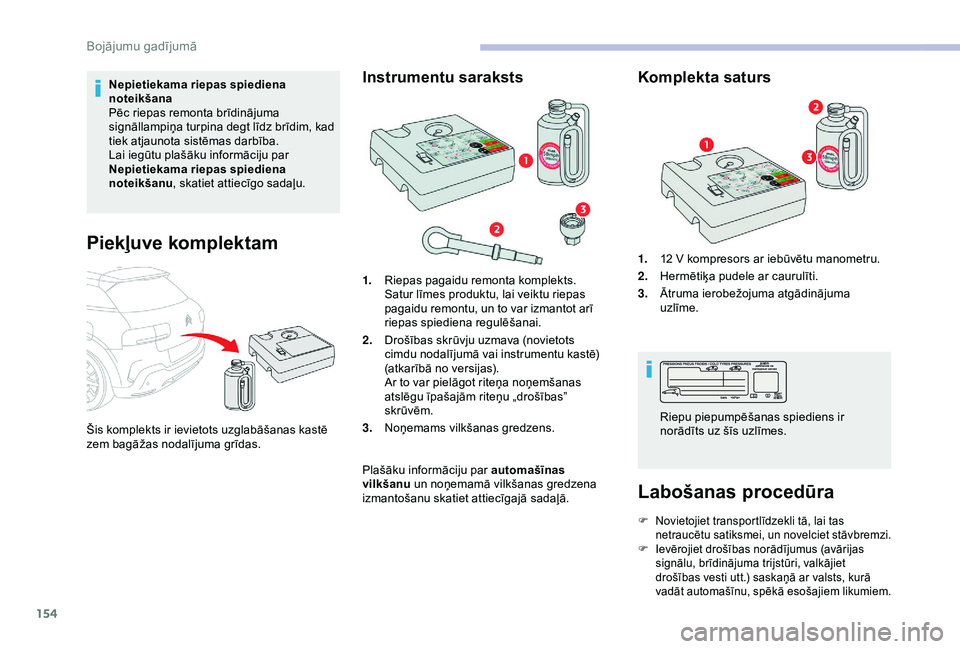

Nepietiekama riepas spiediena
noteikšana
Pēc riepas remonta brīdinājuma
signāllampiņa turpina degt līdz brīdim, kad
tiek atjaunota sistēmas darbība.
Lai iegūtu plašāku informāciju par
Nepietiekama riepas spiediena
noteikšanu, skatiet attiecīgo sadaļu.
Piekļuve komplektam
Šis komplekts ir ievietots uzglabāšanas kastē
zem bagāžas nodalījuma grīdas.
Instrumentu saraksts
1.Riepas pagaidu remonta komplekts.
Satur līmes produktu, lai veiktu riepas
pagaidu remontu, un to var izmantot arī
riepas spiediena regulēšanai.
2. Drošības skrūvju uzmava (novietots
cimdu nodalījumā vai instrumentu kastē)
(atkarībā no versijas).
Ar to var pielāgot riteņa noņemšanas
atslēgu īpašajām riteņu „drošības”
skrūvēm.
3. Noņemams vilkšanas gredzens.
Plašāku informāciju par automašīnas
vilkšanu un noņemamā vilkšanas gredzena
izmantošanu skatiet attiecīgajā sadaļā.
Komplekta saturs
1. 12 V kompresors ar iebūvētu manometru.
2. Hermētiķa pudele ar caurulīti.
3. Ātruma ierobežojuma atgādinājuma
uzlīme.
Labošanas procedūra
F Novietojiet transportlīdzekli tā, lai tas
netraucētu satiksmei, un novelciet stāvbremzi.
F

I
evērojiet drošības norādījumus (avārijas
signālu, brīdinājuma trijstūri, valkājiet
drošības vesti utt.) saskaņā ar valsts, kurā
vadāt automašīnu, spēkā esošajiem likumiem.
Riepu piepumpēšanas spiediens ir
norādīts uz šīs uzlīmes.
Bojājumu gadījumā

155
F Pilnībā atritiniet cauruli, kas atrodas zem kompresora.
Nemēģiniet izņemt no riepas tajā
iedūrušos svešķermeņus. F

N
oņemiet remontējamās riepas ventiļa
vāciņu un novietojiet to kādā tīrā vietā.
F
P
ārliecinieties, ka kompresora slēdzis ir
pārslēgts pozīcijā O .
F

P
ilnībā atritiniet elektrisko vadu, kas atrodas
zem kompresora.
F

P
iestipriniet ātruma
ierobežojuma atgādinājuma
uzlīmi. Ātruma ierobežojuma atgādinājuma
uzlīme jāuzlīmē automašīnas salonā,
vadītāja redzeslokā, lai jums atgādinātu,
ka viens no riteņiem izmantojams īslaicīgi.
F

I
eslēdziet aizdedzi.

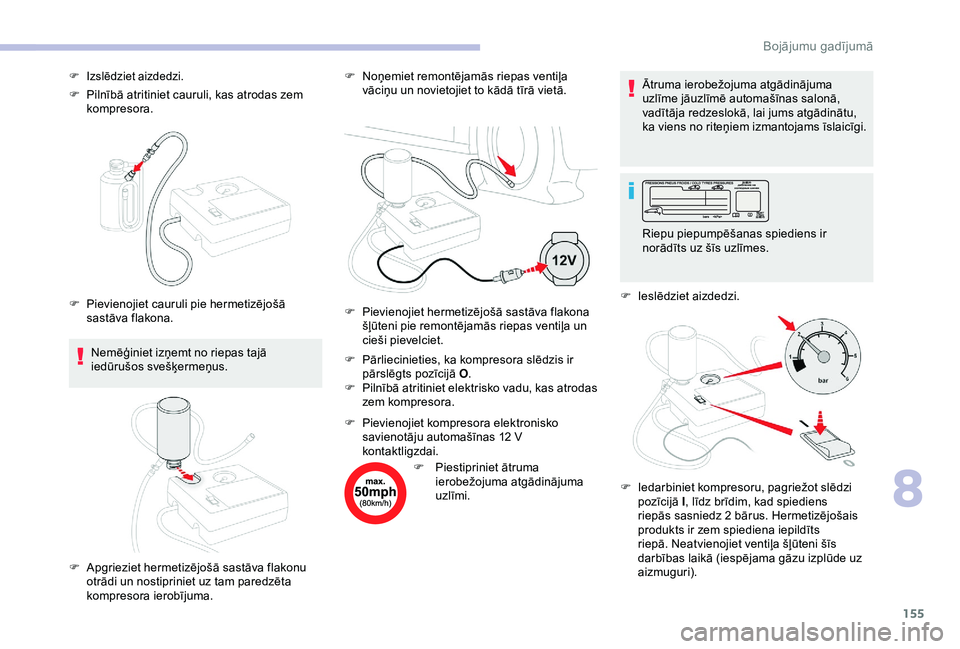

F Izslēdziet aizdedzi.
F Pievienojiet cauruli pie hermetizējošā sastāva flakona.
F

A
pgrieziet hermetizējošā sastāva flakonu
otrādi un nostipriniet uz tam paredzēta
kompresora ierobījuma. F
P ievienojiet hermetizējošā sastāva flakona
šļūteni pie remontējamās riepas ventiļa un
cieši pievelciet.
F

P
ievienojiet kompresora elektronisko
savienotāju automašīnas 12
V
kontaktligzdai. Riepu piepumpēšanas spiediens ir
norādīts uz šīs uzlīmes.
F
I
edarbiniet kompresoru, pagriežot slēdzi
pozīcijā I, līdz brīdim, kad spiediens
riepās sasniedz 2 bārus. Hermetizējošais
produkts ir zem spiediena iepildīts
riepā. Neatvienojiet ventiļa šļūteni šīs
darbības laikā (iespējama gāzu izplūde uz
aizmuguri).
8
%RM

156
Ja aptuveni 7 minūšu laikā neizdodas
s asniegt 2 bāru spiedienu, tad riepu
vairs nevar salabot. Sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu, lai saņemtu palīdzību.
F

P
ārslēdziet slēdzi pozīcijā „ O”.
F

A
tvienojiet kompresora elektronisko
kontaktdakšu no automašīnas 12
V
kontaktligzdas.
F

N
omainiet vāciņu uz vārsta.
F

N
oņemiet komplektu.
F

N
oņemiet un tad uzglabājiet hermetizējošā
sastāva pudeli.
Uzmanieties, jo hermetizējošais sastāvs
norīšanas gadījumā ir kaitīgs, kā arī rada
kairinājumu acīm.
Glabājiet šo produktu bērniem nepieejamā
vietā.
Derīguma termiņš ir norādīts uz flakona.
Pēc izlietošanas neizmetiet flakonu
ceļmalā, bet nogādājiet to CITROËN
pārstāvniecībā vai oficiālā atkritumu
savākšanas vietā.
Neaizmirstiet iegādāties jaunu
hermetizējošā sastāva pudeli
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Braucot ar riepu, kas salabota ar šī veida
remonta komplektu, nepārsniedziet
80
km/h lielu ātrumu.
Riepu spiediena pārbaude/
pielāgošana
Jūs varat izmantot arī kompresoru bez
hermetizējošā sastāva iesmidzināšanas,
lai pārbaudītu vai, ja nepieciešams,
pielāgotu riepu spiedienu.
F Pārliecinieties, ka kompresora slēdzis ir pārslēgts pozīcijā O .
F

P
ilnībā atritiniet elektrisko vadu, kas atrodas
zem kompresora.
Riepu piepumpēšanas spiediens ir
norādīts uz šīs uzlīmes.
F

U

zreiz pēc tam ar samazinātu ātrumu (20 -
60

km/h) nobrauciet aptuveni trīs jūdzes, lai
noblīvētu cauruma vietu.
F

A

pstādiniet automašīnu un pārbaudiet
remontēto vietu un riepas spiedienu ,
izmantojot komplektu.
F

N

oņemiet riepas ventiļa vāciņu un
novietojiet to kādā tīrā vietā.
F

P

ilnībā atritiniet cauruli, kas atrodas zem
kompresora. F

U
zskrūvējiet cauruli uz ventiļa un stingri
pievelciet.
F Pievienojiet kompresora elektronisko savienotāju automašīnas 12 V kontaktligzdai.
F

I
eslēdziet aizdedzi.
Bojājumu gadījumā

157
Ja 7 minūšu laikā jums neizdodas
s asniegt 2 bāru spiedienu, tas nozīmē,
ka riepa vairs nav saremontējama. Par
automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
F

K
ad sasniegts pareizais spiediens,
pārslēdziet slēdzi pozīcijā O .
F

I

zņemiet komplektu un novietojiet atpakaļ
uzglabāšanas vietā. Ar saremontētu riepu nebrauciet vairāk
par 200
km; vērsieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā, lai šo riepu nomainītu.
Gadījumā, ja vienā vai vairākās riepās
jāpielāgo spiediens, tad jāatjauno riepu
nepietiekamā spiediena sensora sistēmas
darbība.
Lai iegūtu plašāku informāciju par riepu
nepietiekama spiediena sensoriem ,
skatiet attiecīgo sadaļu.

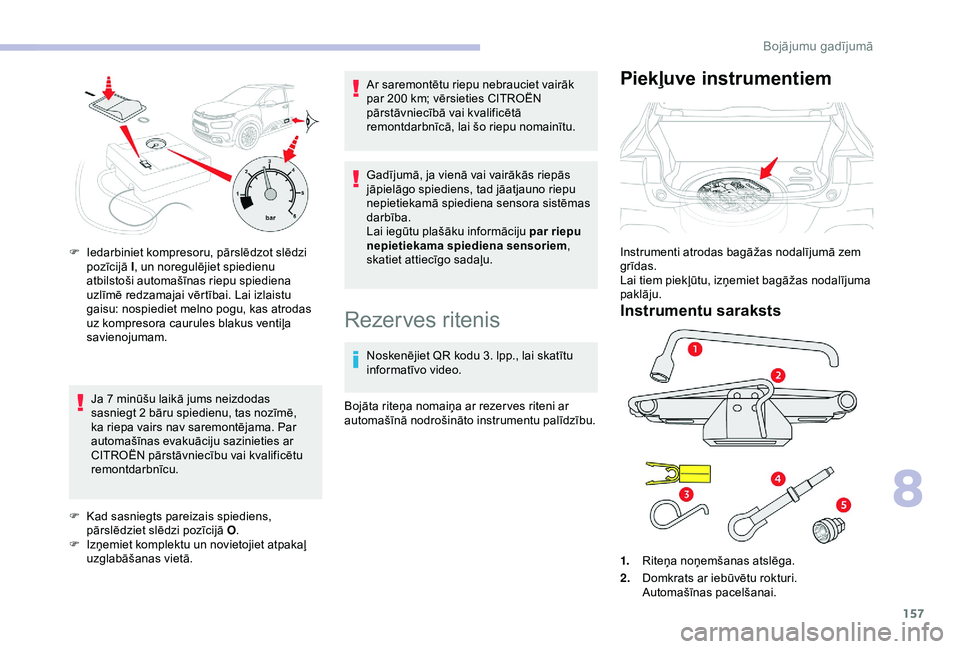

F

I

edarbiniet kompresoru, pārslēdzot slēdzi
pozīcijā I, un noregulējiet spiedienu
atbilstoši automašīnas riepu spiediena
uzlīmē redzamajai vērtībai. Lai izlaistu
gaisu: nospiediet melno pogu, kas atrodas
uz kompresora caurules blakus ventiļa
savienojumam.
Rezerves ritenis
Noskenējiet QR kodu 3. lpp., lai skatītu
i nformatīvo video.
Bojāta riteņa nomaiņa ar rezer ves riteni ar
automašīnā nodrošināto instrumentu palīdzību.
Piekļuve instrumentiem
Instrumentu saraksts
Instrumenti atrodas bagāžas nodalījumā zem
grīdas.
Lai tiem piekļūtu, izņemiet bagāžas nodalījuma
paklāju.
1. Riteņa noņemšanas atslēga.
2. Domkrats ar iebūvētu rokturi.
Automašīnas pacelšanai.
8
Bojājumu gadījumā

158
3.Riteņa skrūvju vāciņu noņemšanas rīks.
Vieglmetāla disku skrūvju vāciņu vai
centrālās skrūves vāciņa noņemšanai
(atkarībā no versijas).
4. Noņemams vilkšanas gredzens.
5. Drošības skrūvju uzmava (novietots
cimdu nodalījumā vai instrumentu kastē)
(atkarībā no aprīkojuma).
Ar to var pielāgot riteņu demontāžas
atslēgu īpašajām riteņu „drošības”
skrūvēm.
Lai iegūtu plašāku informāciju par vilkšanu ,
skatiet attiecīgo sadaļu.
Visi šie instrumenti ir paredzēti tieši
jūsu automašīnai un tie var būt atšķirīgi
atkarībā no aprīkojuma līmeņa.
Neizmantojiet tos citiem mērķiem.
Domkrats ir jāizmanto tikai bojātās vai
pārdurtās riepas nomaiņai.
Izmantojiet vienīgi automašīnas
komplektācijā esošo domkratu.
Ja automašīnas komplektācijā nav
oriģinālā domkrata, sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu, lai iegādātos pareizo
domkratu.
Domkrats atbilst Eiropas standartiem, kas
noteikti Mašīnu direktīvā 2006/42/EK.
Domkratam nav nepieciešama nekāda
apkope.Piekļūšana rezerves ritenim
Riteņa izņemšana Riteņa uzlikšana atpakaļ vietā
F Ievietojiet riteni atpakaļ tā ietvarā.
F
P ar dažiem apgriezieniem atskrūvējiet
centrālo skrūvi.
Ja nodalījumā neatrodas ritenis,
stiprinājuma ierīci (uzgrieznis un skrūve)
nav iespējams novietot atpakaļ vietā.
Rezer ves ritenis atrodas zem bagāžas
nodalījuma grīdas.
Atkarībā no dzinēja veida ir pieejams standarta
vai maza izmēra rezer ves ritenis.
F

A

tāķējiet un izņemiet instrumentu kasti.
F

A

tskrūvējiet centrālo uzgriezni. F

I
zņemiet stiprinājuma ierīci (uzgriezni un
skrūvi).
F
P
aceliet rezer ves riteni no aizmugures savā
virzienā.
F
I
zņemiet riteni no bagāžas nodalījuma.
F
I
evietojiet atpakaļ vietā stiprinājuma ierīci
(uzgriezni un skrūvi) riteņa centrā.
F

P
ievelciet centrālo uzgriezni, lai labi
nofiksētu riteni.
F

N
ostipriniet instrumentu kasti vietā.
Bojājumu gadījumā
