CITROEN C4 PICASSO 2014 Omistajan Käsikirjat (in Finnish)

309
8
Ta r k i s t u k s e t

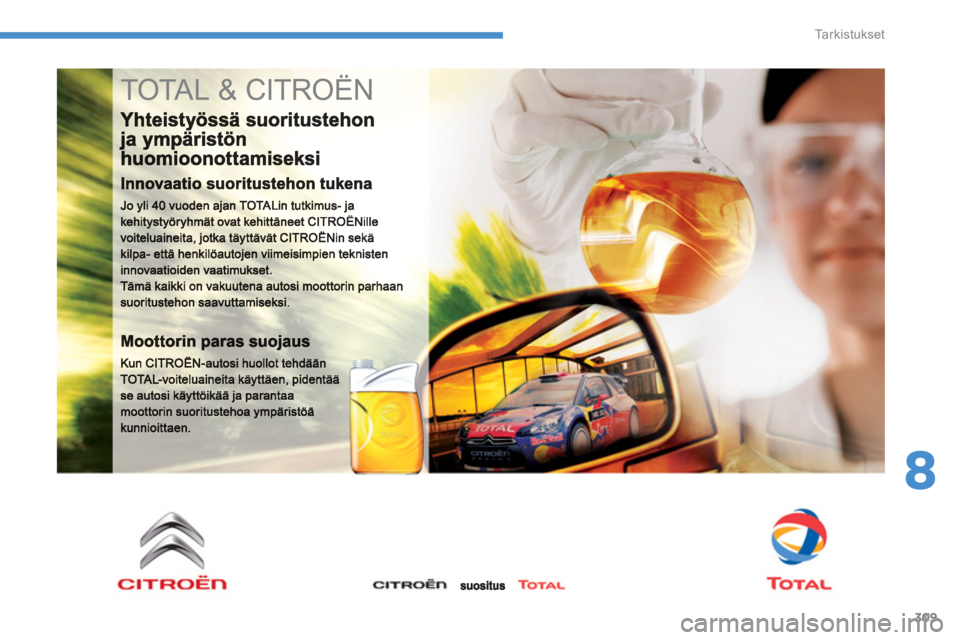

TOTAL & CITROËN

310
Ta r k i s t u k s e t

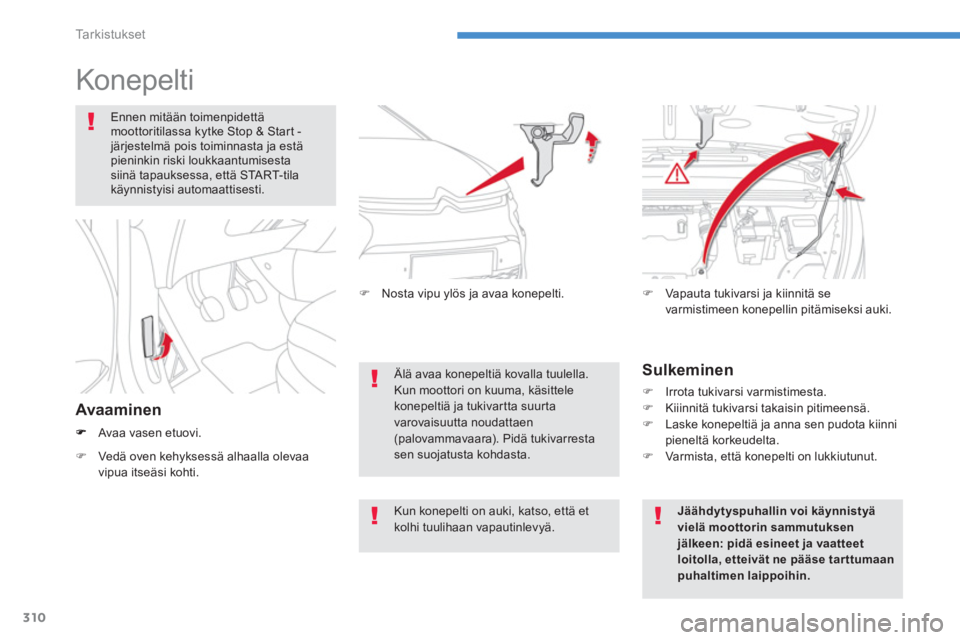

Konepelti
Avaa vasen etuovi.




Älä avaa konepeltiä kovalla tuulella. Kun moottori on kuuma, käsittelekonepeltiä ja tukivartta suurta varovaisuutta noudattaen (palovammavaara). Pidä tukivarrestasen suojatusta kohdasta.
)
Nosta vipu ylös ja avaa konepelti.)Vapauta tukivarsi ja kiinnitä se
varmistimeen konepellin pitämiseksi auki.
Avaaminen
)Vedä oven kehyksessä alhaalla olevaa
vipua itseäsi kohti.
Ennen mitään toimenpidettämoottoritilassa kytke Stop & Start -järjestelmä pois toiminnasta ja estä pieninkin riski loukkaantumisestasiinä tapauksessa, että STA R T- t i l akäynnistyisi automaattisesti.
Jäähdytyspuhallin voi käynnistyävielä moottorin sammutuksen jälkeen: pidä esineet ja vaatteet loitolla, etteivät ne pääse tarttumaan puhaltimen laippoihin.


Sulkeminen
)Irrota tukivarsi varmistimesta.)Kiiinnitä tukivarsi takaisin pitimeensä. )Laske konepeltiä ja anna sen pudota kiinnipieneltä korkeudelta. )Varmista, että konepelti on lukkiutunut.


Kun konepelti on auki, katso, että et kolhi tuulihaan vapautinlevyä.

311
8
Ta r k i s t u k s e t
tiettyjä nestetasoja ja vaihtaa tiettyjä osia.

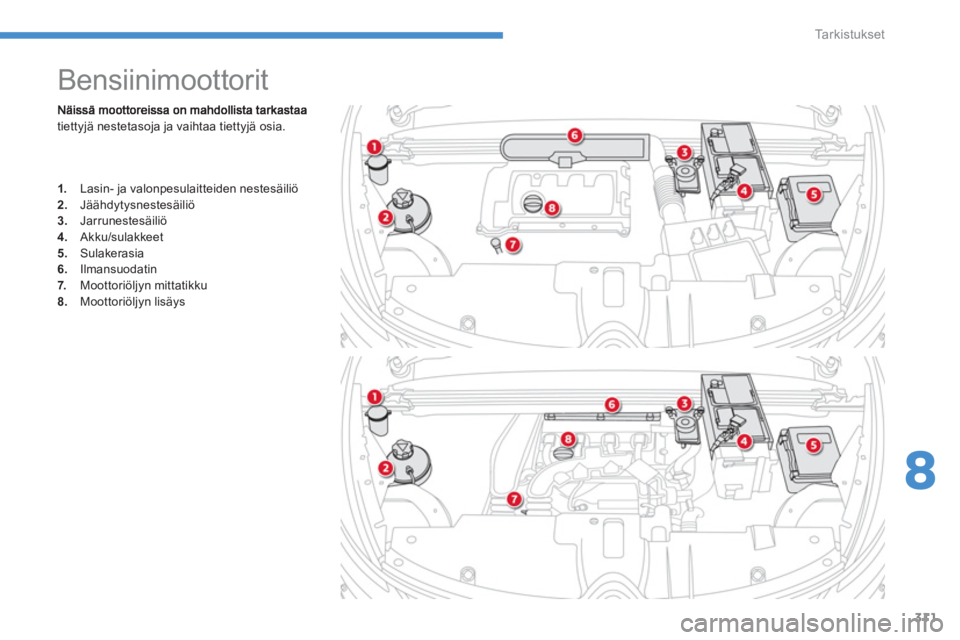

Bensiinimoottorit
1.
Lasin- ja valonpesulaitteiden nestesäiliö2.Jäähdytysnestesäiliö 3.Jarrunestesäiliö 4.
Akku/sulakkeet
5. Sulakerasia
6.Ilmansuodatin
7. Moottoriöljyn mittatikku8.Moottoriöljyn lisäys

312
Ta r k i s t u k s e t
Näissä moottoreissa on mahdollista
tarkastaa tiettyjä nestetasoja, vaihtaa tiettyjä
osia ja käynnistää polttoainejärjestelmän
ilmauspumppu.

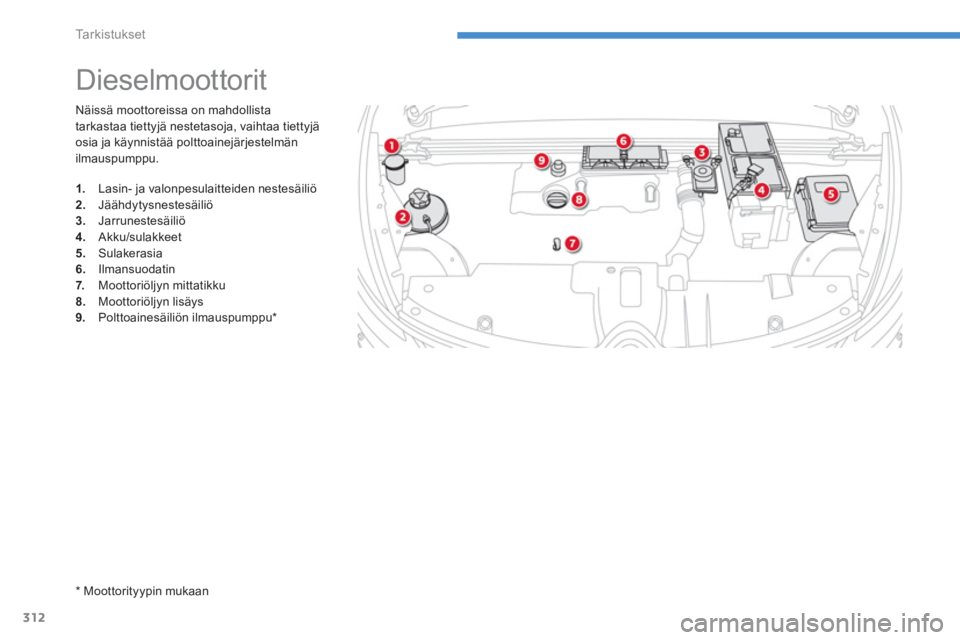

Dieselmoottorit
1.
Lasin- ja valonpesulaitteiden nestesäiliö 2.
Jäähdytysnestesäiliö3.
Jarrunestesäiliö 4.
Akku/sulakkeet 5.
Sulakerasia
6.Ilmansuodatin
7. Moottoriöljyn mittatikku8.Moottoriöljyn lisäys 9.
Polttoainesäiliön ilmauspumppu *
*

Moottorityypin mukaan

313
8
Ta r k i s t u k s e t

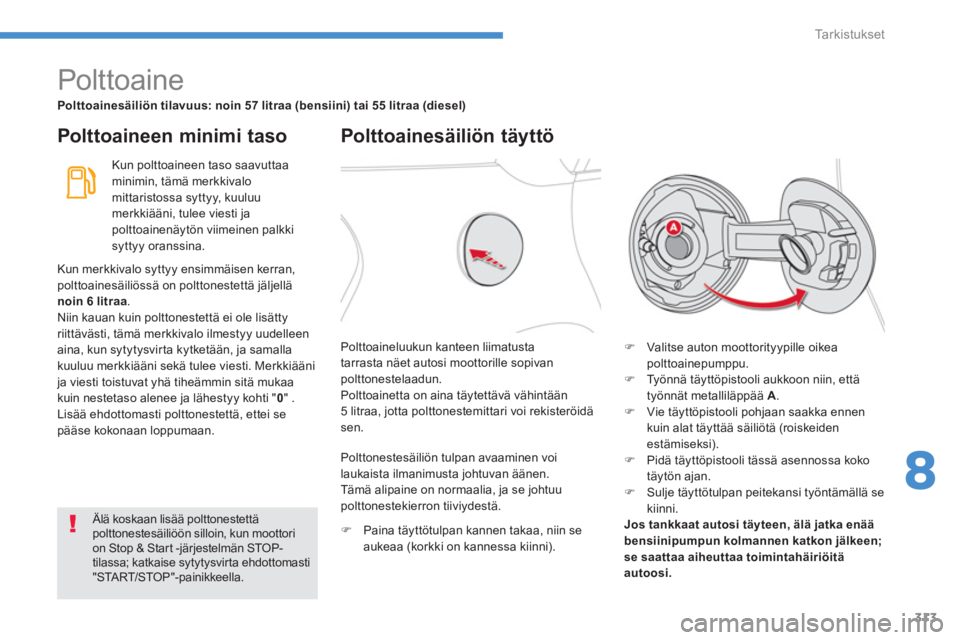

Polttoaine
Polttoainesäiliön tilavuus: noin 57 litraa (bensiini) tai 55 litraa (diesel)


Polttoaineen minimi tasoPolttoainesäiliön täyttö
Kun polttoaineen taso saavuttaa
minimin, tämä merkkivalo
mittaristossa syttyy, kuuluu
merkkiääni, tulee viesti ja
polttoainenäytön viimeinen palkki
syttyy oranssina.
) Valitse auton moottorityypille oikea polttoainepumppu. )
Työnnä täyttöpistooli aukkoon niin, että
työnnät metalliläppää A . )
Vie täyttöpistooli pohjaan saakka ennen
kuin alat täyttää säiliötä (roiskeidenestämiseksi). ) Pidä täyttöpistooli tässä asennossa koko
täytön ajan.) Sulje täyttötulpan peitekansi työntämällä se
kiinni.
Jos tankkaat autosi t
äyteen, älä jatka enää
bensiinipumpun kolmannen katkon jälkeen;
se saattaa aiheuttaa toimintahäiriöitä autoosi.
Polttoaineluukun kanteen liimatusta
tarrasta näet autosi moottorille sopivan polttonestelaadun.
Polttoainetta on aina täytettävä vähintään 5 litraa, jotta polttonestemittari voi rekisteröidä sen.
Kun merkkivalo syttyy ensimmäisen kerran,polttoainesäiliössä on polttonestettä jäljellä
noin 6 litraa.
Niin kauan kuin polttonestettä ei ole lisättyriittävästi, tämä merkkivalo ilmestyy uudelleen
aina, kun sytytysvirta kytketään, ja samalla
kuuluu merkkiääni sekä tulee viesti. Merkkiäänija viesti toistuvat yhä tiheämmin sitä mukaakuin nestetaso alenee ja lähestyy kohti "0". Lisää ehdottomasti polttonestettä, ettei sepääse kokonaan loppumaan.
Polttonestes
äiliön tulpan avaaminen voi laukaista ilmanimusta johtuvan äänen.
Tämä alipaine on normaalia, ja se johtuu polttonestekierron tiiviydestä.
) Paina täyttötulpan kannen takaa, niin se
aukeaa
(korkki on kannessa kiinni).
Älä koskaan lisää polttonestettä polttonestesäiliöön silloin, kun moottori on Stop & Star t -järjestelmän STOP-tilassa; katkaise sytytysvirta ehdottomasti"START/STOP"-painikkeella.

314
Ta r k i s t u k s e t

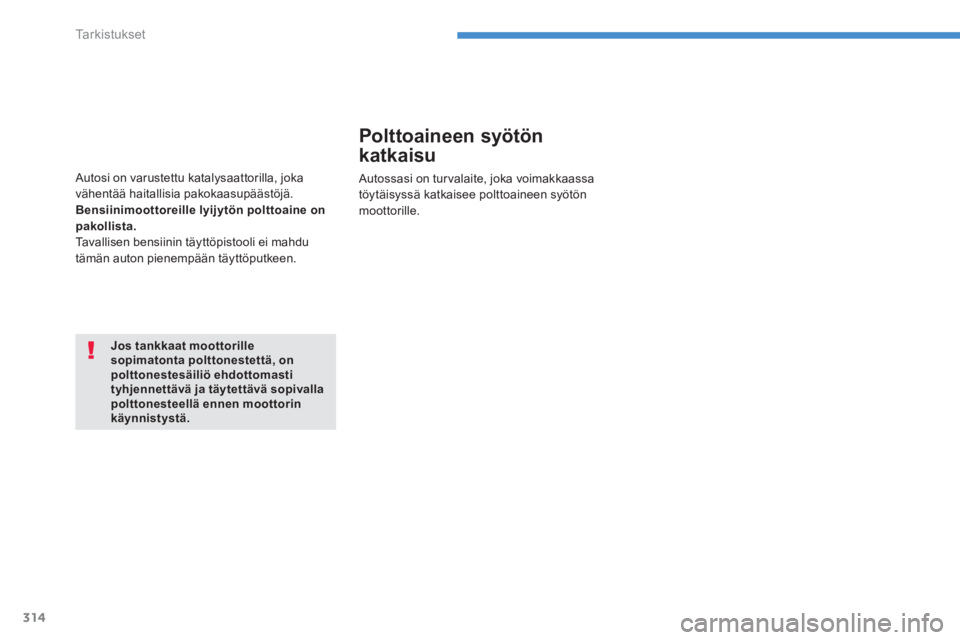

Autosi on varustettu katalysaattorilla, joka
vähentää haitallisia pakokaasupäästöjä. Bensiinimoottoreille lyijytön polttoaine onpakollista.Tavallisen bensiinin täyttöpistooli ei mahdu
tämän auton pienempään täyttöputkeen.
Jos tankkaat moottorille sopimatonta polttonestettä, on polttonestesäiliö ehdottomastityhjennettävä ja täytettävä sopivallapolttonesteellä ennen moottorin käynnistystä.
Polttoaineen syötön
katkaisu

Autossasi on tur valaite, joka voimakkaassa
töytäisyssä katkaisee polttoaineen syötön
moottorille.

315
8
Ta r k i s t u k s e t

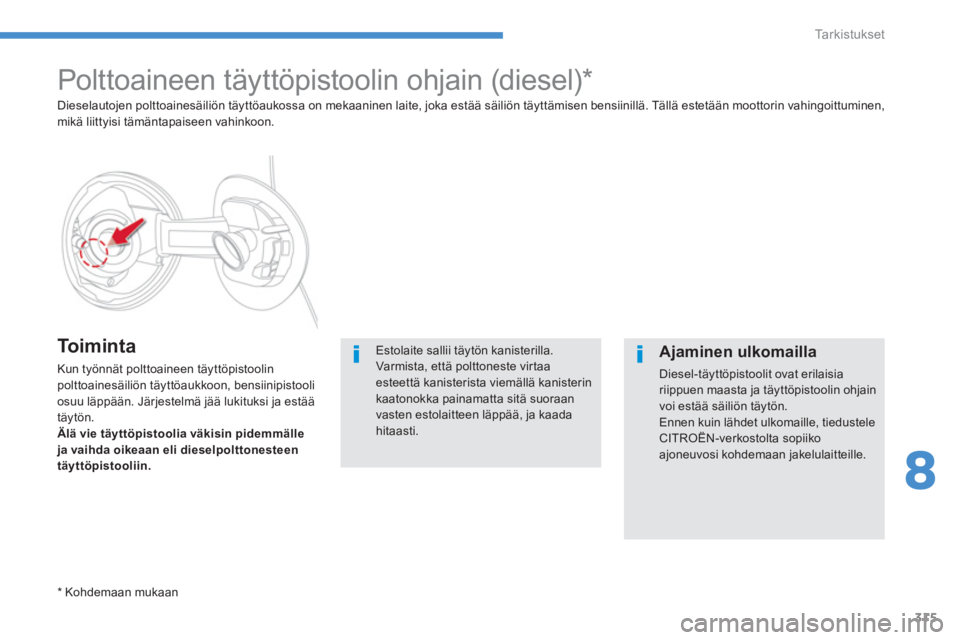

Polttoaineen täyttöpistoolin ohjain (diesel) *


To i m i n t a

Kun työnnät polttoaineen täyttöpistoolin polttoainesäiliön täyttöaukkoon, bensiinipistooli
osuu läppään. Järjestelmä jää lukituksi ja estäätäytön.
Älä vie täyttöpistoolia väkisin pidemmälleja vaihda oikeaan eli dieselpolttonesteen täyttöpistooliin.

*
Kohdemaan mukaan Dieselauto
jen polttoainesäiliön täyttöaukossa on mekaaninen laite, joka estää säiliön täyttämisen bensiinillä. Tällä estetään moottorin vahingoittuminen, mikä liittyisi tämäntapaiseen vahinkoon.
Estolaite sallii täytön kanisterilla. Var mist a, et tä polttoneste vir taaesteettä kanisterista viemällä kanisterinkaatonokka painamatta sitä suoraan vasten estolaitteen läppää, ja kaada hitaasti.


Ajaminen ulkomailla
Diesel-täyttöpistoolit ovat erilaisia riippuen maasta ja täyttöpistoolin ohjain voi estää säiliön täytön.
Ennen kuin lähdet ulkomaille, tiedustele CITROËN-verkostolta sopiikoajoneuvosi kohdemaan jakelulaitteille.

316
Ta r k i s t u k s e t

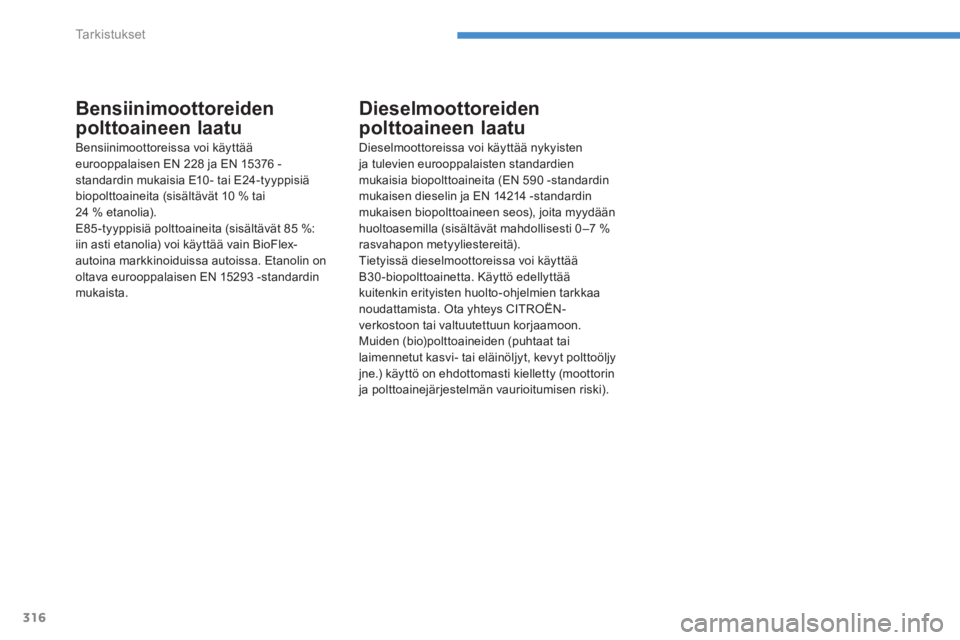

Bensiinimoottoreiden
polttoaineen laatu
Bensiinimoottoreissa voi käyttää eurooppalaisen EN 228 ja EN 15376 -standardin mukaisia E10 - tai E24-tyyppisiä
biopolttoaineita (sisältävät 10 % tai
24 % etanolia).
E85 -t
yyppisiä polttoaineita (sisältävät 85 %:iin asti etanolia) voi käyttää vain BioFlex-autoina markkinoiduissa autoissa. Etanolin on
oltava eurooppalaisen EN 15293 -standardin
mukaista.

Dieselmoottoreiden
polttoaineen laatu

Dieselmoottoreissa voi käyttää nykyisten ja tulevien eurooppalaisten standardien
mukaisia biopolttoaineita (EN 590 -standardin
mukaisen dieselin ja EN 14214 -standardin
mukaisen biopolttoaineen seos
), joita myydään
huoltoasemilla
(sisältävät mahdollisesti 0 –7 % rasvahapon metyyliestereitä).
Tietyissä dieselmoottoreissa voi käyttää
B30 -biopolttoainetta. Käyttö edellyttää kuitenkin erityisten huolto-ohjelmien tarkkaa
noudattamista. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Muiden (bio)polttoaineiden (puhtaat tai laimennetut kasvi- tai eläinöljyt, kevyt polttoöljy jne.) käyttö on ehdottomasti kielletty (moottorinja polttoainejärjestelmän vaurioitumisen riski).

317
8
Ta r k i s t u k s e t

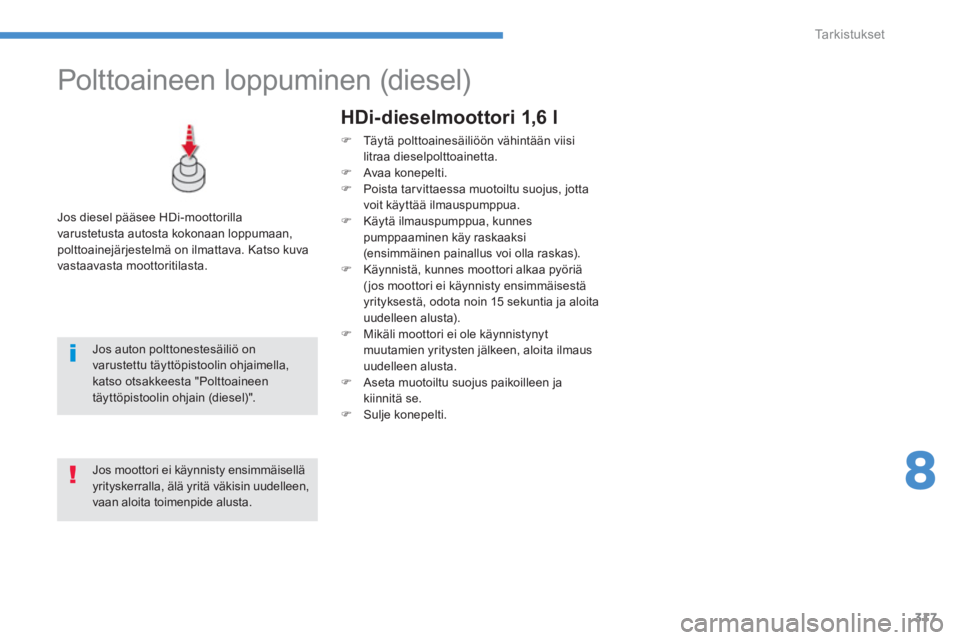

Polttoaineen loppuminen (diesel)

Jos diesel pääsee HDi-moottorilla
varustetusta autosta kokonaan loppumaan, polttoainejärjestelmä on ilmattava. Katso kuva
vastaavasta moottoritilasta.
HDi-dieselmoottori 1,6 l
) Täytä polttoainesäiliöön vähintään viisilitraa dieselpolttoainetta.
)
Avaa konepelti.)
Poista tarvittaessa muotoiltu suojus, jotta
voit käyttää ilmauspumppua. ) Käytä ilmauspumppua, kunnes
pumppaaminen käy raskaaksi(ensimmäinen painallus voi olla raskas). ) Käynnistä, kunnes moottori alkaa pyöriä(jos moottori ei käynnisty ensimmäisestä yrityksestä, odota noin 15 sekuntia ja aloita uudelleen alusta). )
Mikäli moottori ei ole käynnistynyt
muutamien yritysten jälkeen, aloita ilmausuudelleen alusta.) Aseta muotoiltu suojus paikoilleen ja kiinnitä se. )
Sulje konepelti.


Jos auton polttonestesäiliö on varustettu täyttöpistoolin ohjaimella, katso otsakkeesta "Polttoaineentäyttöpistoolin ohjain (diesel)".


Jos moottori ei käynnisty ensimmäiselläyrityskerralla, älä yritä väkisin uudelleen,vaan aloita toimenpide alusta.

318
Ta r k i s t u k s e t

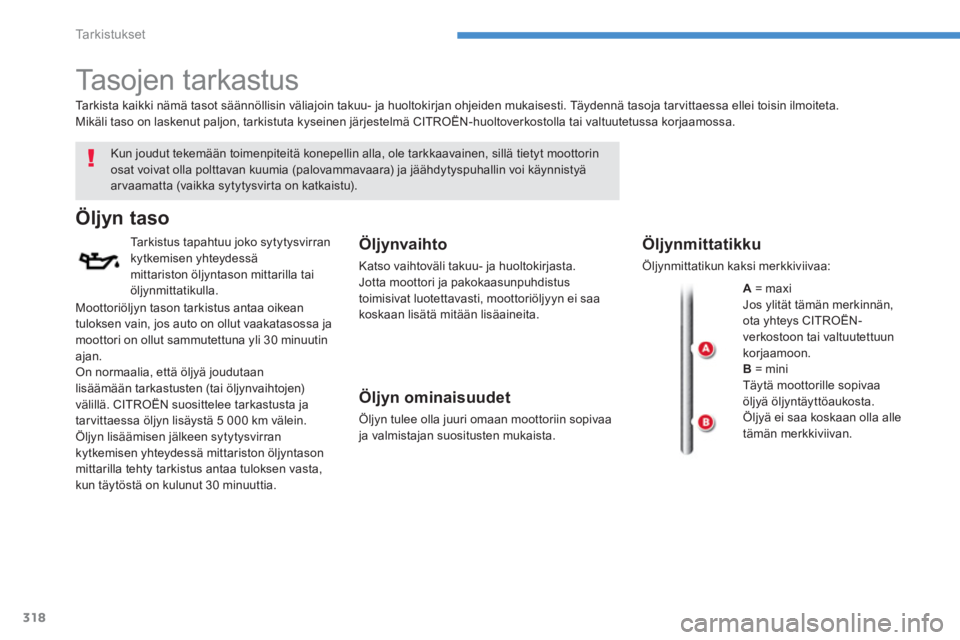

Tasojen tarkastus


Kun joudut tekemään toimenpiteitä konepellin alla, ole tarkkaavainen, sillä tietyt moottorin osat voivat olla polttavan kuumia (palovammavaara) ja jäähdytyspuhallin voi käynnistyäarvaamatta (vaikka sytytysvirta on katkaistu).

Öljyn taso

Tarkistus tapahtuu joko sytytysvirrankytkemisen yhteydessämittariston öljyntason mittarilla tai öljynmittatikulla.


Öljynvaihto
Katso vaihtoväli takuu- ja huoltokirjasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottori
öljyyn ei saa koskaan lisätä mitään lisäaineita.

Öljyn ominaisuudet

Öljyn tulee olla juuri omaan moottoriin sopivaaja valmistajan suositusten mukaista. Tarkista kaikki n
ämä tasot säännöllisin väliajoin takuu- ja huoltokirjan ohjeiden mukaisesti. Täydennä tasoja tarvittaessa ellei toisin ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta kyseinen järjestelmä CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Öljynmittatikku

Öljynmittatikun kaksi merkkiviivaa:
A= maxi
Jos ylität tämän merkinnän, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
B= mini
T
äytä moottorille sopivaaöljyä öljyntäyttöaukosta.
Öljyä ei saa koskaan olla alle
tämän merkkiviivan.
Moottori
öljyn tason tarkistus antaa oikean
tuloksen vain, jos auto on ollut vaakatasossa ja moottori on ollut sammutettuna yli 30 minuutin ajan. On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai öljynvaihtojen)
välillä. CITROËN suosittelee tarkastusta ja
tarvittaessa
öljyn lisäystä 5 000 km välein.
Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston öljyntasonmittarilla tehty tarkistus antaa tuloksen vasta,
kun täytöstä on kulunut 30 minuuttia.
