CITROEN C4 PICASSO 2014 Omistajan Käsikirjat (in Finnish)

1
49
Ajonhallinta
MerkkivaloTilaSyyToimenpiteet / Huomioitavaa


Akun lataus
yhtäjaksoisesti. Akun latausjärjestelmän toimintahäiriö (likaiset tai löystyneet kaapelikengät,löystynyt tai rispaantunut
vaihtovirtageneraattori, ...).
Merkkivalon täytyy sammua moottorin käynnistyksen yhteydessä.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun kor
jaamoon.

Jäähdytysnesteen maksimi lämpötila

yhtäjaksoisestipunaisena.Jäähdytysjärjestelmän lämpötila on
liian korkea. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Odota, että moottori jäähtyy ja lisää tar vittaessa jäähdytysnestettä.
Jos ongelma jatkuu, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
Suunnattavatajovalot
vilkkuu. Suunnattavien ajovalojen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.



Ovet ja luukut auki* yhtäjaksoisesti ja yhdessä viestin kanssa, joka osoittaa kyseisen oven, jos auton nopeus on alle 10 km/h.
Ovi tai tavaratila on jäänyt auki. Sulje kyseinen luukku.

yhtäjaksoisesti jayhdessä viestin kanssa, joka osoittaa kyseisen
oven, jos auton nopeus
on yli 10 km/h, ja samalla kuuluu merkkiääni.
*
Ainoastaan 1-mallin mittaristossa
Öljynpaine
yhtäjaksoisesti. Moottorin voitelujärjestelmän
toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Pysäköi, sammuta virta ja ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.

50
Ajonhallinta

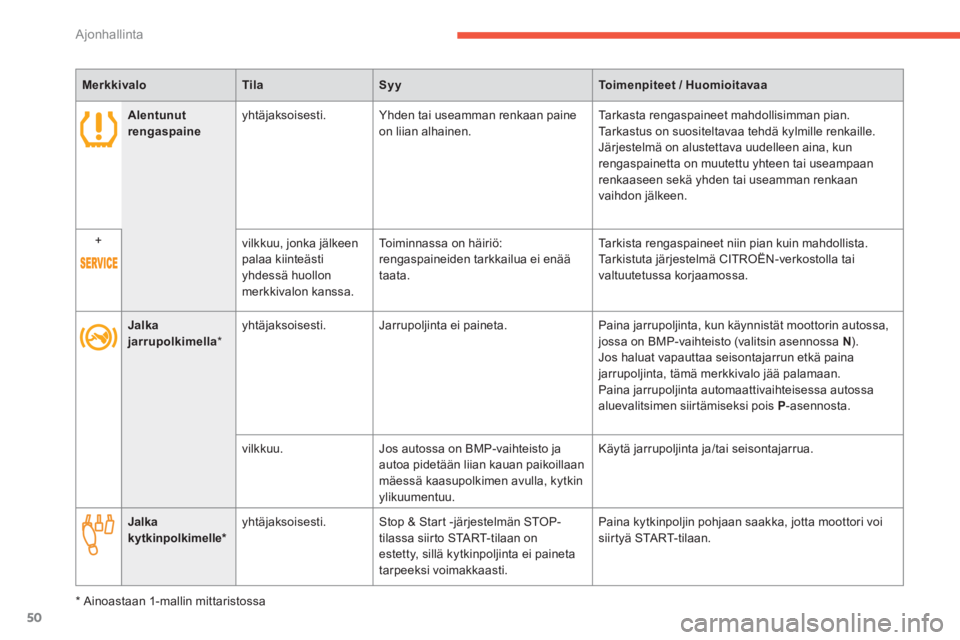

Alentunut rengaspaineyhtäjaksoisesti.Yhden tai useamman renkaan paineon liian alhainen. Tarkasta rengaspaineet mahdollisimman pian.Tarkastus on suositeltavaa tehdä kylmille renkaille.Järjestelmä on alustettava uudelleen aina, kun
rengaspainetta on muutettu yhteen tai useampaan
renkaaseen sek
ä yhden tai useamman renkaan
vaihdon jälkeen.

+

vilkkuu, jonka jälkeen palaa kiinteästi yhdessä huollon merkkivalon kanssa. T
oiminnassa on häiriö: rengaspaineiden tarkkailua ei enää
taata.Ta r k i s t a r e n
gaspaineet niin pian kuin mahdollista.
Ta r k i s t u t a järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
MerkkivaloTilaSyyToimenpiteet / Huomioitavaa
Jalkajarrupolkimella*yhtäjaksoisesti. Jarrupoljinta ei paineta. Paina jarrupoljinta, kun käynnistät moottorin autossa,jossa on BMP-vaihteisto (valitsin asennossa N). Jos haluat vapauttaa seisontajarrun etkä paina jarrupoljinta, tämä merkkivalo jää palamaan.
Paina jarrupoljinta automaattivaihteisessa autossa
aluevalitsimen siirt
ämiseksi pois P-asennosta.
vilkk
uu. Jos autossa on BMP-vaihteisto jaautoa pidetään liian kauan paikoillaanmäessä kaasupolkimen avulla, kytkin ylikuumentuu.Kä
ytä jarrupoljinta ja/tai seisontajarrua.
Jalkakytkinpolkimelle*yhtäjaksoisesti. Stop & Star t -järjestelmän STOP-
tilassa siir to START-tilaan on estetty, sillä kytkinpoljinta ei paineta
tarpeeksi voimakkaasti. Paina k
ytkinpoljin pohjaan saakka, jotta moottori voisiirtyä START-tilaan.
*
Ainoastaan 1-mallin mittaristossa

1
51
Ajonhallinta

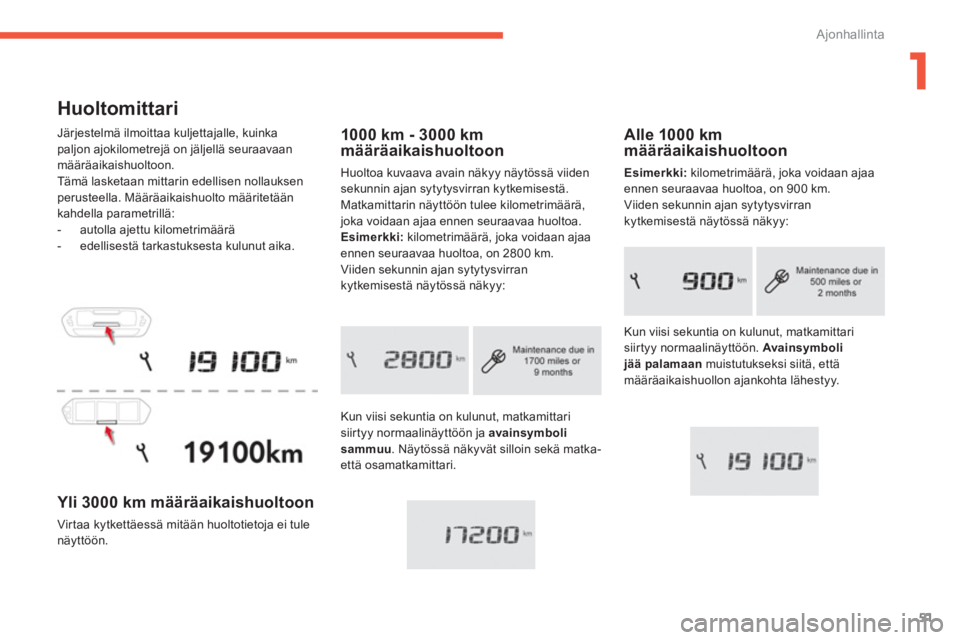

Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuinkapaljon ajokilometrejä on jäljellä seuraavaanmääräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nollauksen perusteella. Määräaikaishuolto määritetään
kahdella parametrillä:


- autolla ajettu kilometrimäärä

- edellisestä tarkastuksesta kulunut aika.


Yli 3000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja ei tulenäyttöön.


Alle 1000 km määräaikaishuoltoon
Esimerkki:kilometrimäärä, joka voidaan ajaaennen seuraavaa huoltoa, on 900 km.
Viiden sekunnin ajan sytytysvirran kytkemisestä näytössä näkyy:
1000 km - 3000 km määräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytössä viiden
sekunnin ajan sytytysvirran kytkemisestä. Matkamittarin näyttöön tulee kilometrimäärä, joka voidaan ajaa ennen seuraavaa huoltoa. Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 2800 km.
Viiden sekunnin a
jan sytytysvirrankytkemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamittari
siirt
yy normaalinäyttöön ja avainsymboli sammuu
. Näytössä näkyvät silloin sekä matka-että osamatkamittari.
Kun viisi sekuntia on kulunut, matkamittari siirtyy normaalinäyttöön. Avainsymboli jää palamaanmuistutukseksi siitä, että
määräaikaishuollon ajankohta lähestyy.

52
Ajonhallinta

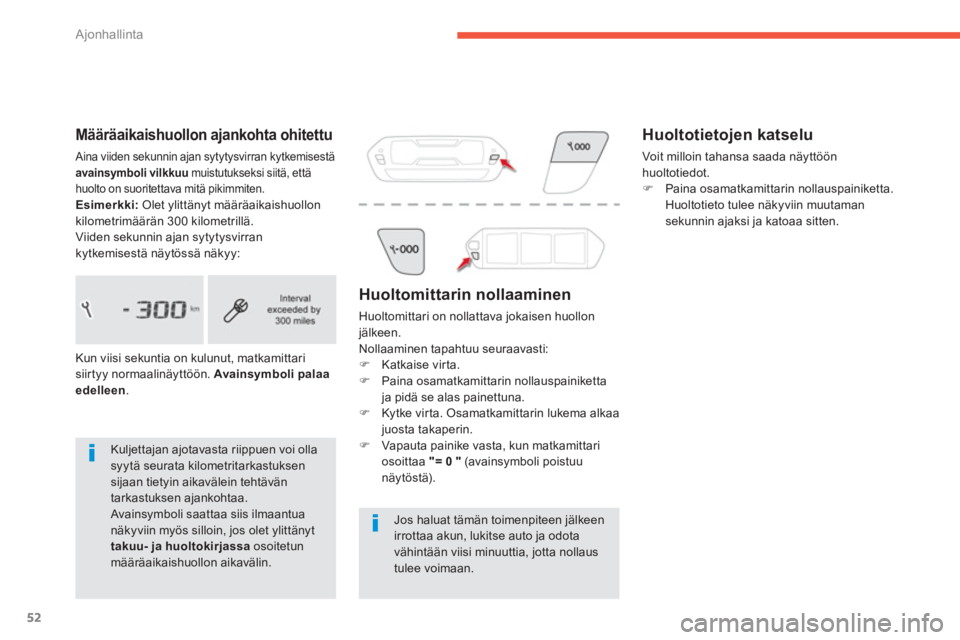

Määräaikaishuollon ajankohta ohitettu
Aina viiden sekunnin ajan sytytysvirran kytkemisestäavainsymboli vilkkuu
muistutukseksi siitä, ettähuolto on suoritettava mitä pikimmiten. Esimerkki:
Olet ylittänyt määräaikaishuollon
kilometrimäärän 300 kilometrillä. Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Kuljettajan ajotavasta riippuen voi olla syytä seurata kilometritarkastuksensijaan tietyin aikavälein tehtävän tarkastuksen ajankohtaa. Avainsymboli saattaa siis ilmaantuanäkyviin myös silloin, jos olet ylittänyttakuu- ja huoltokirjassaosoitetunmääräaikaishuollon aikavälin. Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön. Avainsymboli palaaedelleen.
Huoltomittarin nollaaminen

Huoltomittari on nollattava jokaisen huollonjälkeen.
Nollaaminen tapahtuu seuraavasti:
)
Katkaise virta.)
Paina osamatkamittarin nollauspainiketta ja pidä se alas painettuna.)
Kytke vir ta. Osamatkamittarin lukema alkaajuosta takaperin. )
Vapauta painike vasta, kun matkamittari osoittaa "=0 "(avainsymboli poistuu
näytöstä).
Jos haluat tämän toimenpiteen jälkeenirrottaa akun, lukitse auto ja odotavähintään viisi minuuttia, jotta nollaustulee voimaan.


Huoltotietojen katselu

Voit milloin tahansa saada näyttöön
huoltotiedot. )Paina osamatkamittarin nollauspainiketta.
Huoltotieto tulee näkyviin muutaman sekunnin ajaksi ja katoaa sitten.

1
53
Ajonhallinta

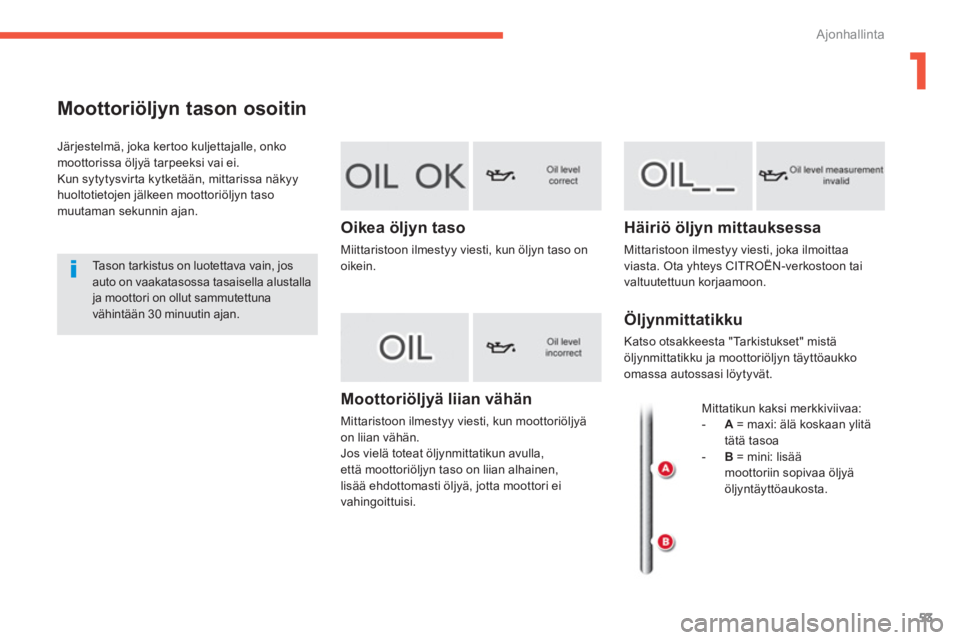

Moottoriöljyn tason osoitin
Järjestelmä, joka kertoo kuljettajalle, onkomoottorissa öljyä tarpeeksi vai ei.
Kun sytytysvirta kytketään, mittarissa näkyy huoltotietojen jälkeen moottoriöljyn tasomuutaman sekunnin ajan.
Tason tarkistus on luotettava vain, jos auto on vaakatasossa tasaisella alustallaja moottori on ollut sammutettuna vähintään 30 minuutin ajan.
Oikea öljyn taso
Miittaristoon ilmestyy viesti, kun öljyn taso onoikein.
Moottoriöljyä liian vähän
Mittaristoon ilmestyy viesti, kun moottoriöljyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,lisää ehdottomasti öljyä, jotta moottori eivahingoittuisi.

Häiriö öljyn mittauksessa

Mittaristoon ilmestyy viesti, joka ilmoittaa
viasta. Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.


Öljynmittatikku

Katso otsakkeesta "Tarkistukset" mistäöljynmittatikku ja moottoriöljyn täyttöaukkoomassa autossasi löytyvät.
Mittatikun kaksi merkkiviivaa:-A
= maxi: älä koskaan ylitä
tätä tasoa -B = mini: lisää
moottoriin sopivaa öljyäöljyntäyttöaukosta.

54
Ajonhallinta

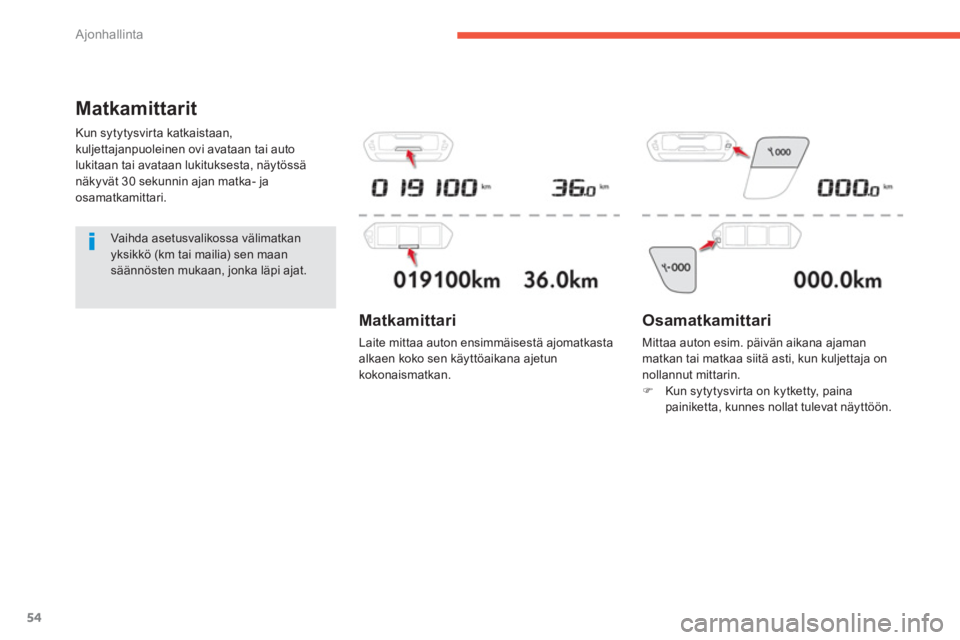

Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai avataan lukituksesta, n
äytössänäkyvät 30 sekunnin ajan matka- ja osamatkamittari.
Vaihda asetusvalikossa välimatkanyksikkö (km tai mailia) sen maansäännösten mukaan, jonka läpi ajat.


Osamatkamittari

Mittaa auton esim. päivän aikana ajaman matkan tai matkaa siitä asti, kun kuljettaja on nollannut mittarin. )Kun sytytysvirta on kytketty, paina painiketta, kunnes nollat tulevat näyttöön.



Matkamittari

Laite mittaa auton ensimmäisestä ajomatkasta
alkaen koko sen käyttöaikana ajetunkokonaismatkan.

1
55
Ajonhallinta

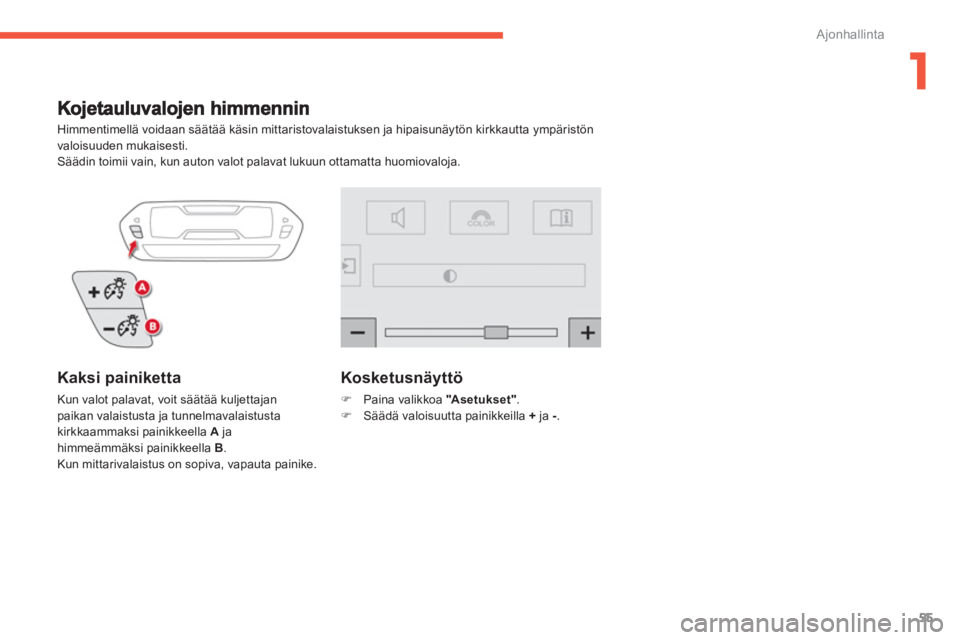

Himmentimellä voidaan säätää käsin mittaristovalaistuksen ja hipaisunäytön kirkkautta ympäristön
valoisuuden mukaisesti.

Säädin toimii vain, kun auton valot palavat lukuun ottamatta huomiovaloja.

Kaksi painiketta

Kun valot palavat, voit säätää kuljettajan paikan valaistusta ja tunnelmavalaistusta
kirkkaammaksi painikkeella Ajahimmeämmäksi painikkeella B. Kun mittarivalaistus on sopiva, vapauta painike.
Kosketusnäyttö
)
Paina valikkoa "A s e t u ks e t "
. )
Säädä valoisuutta painikkeilla+ ja -.

56
Ajonhallinta

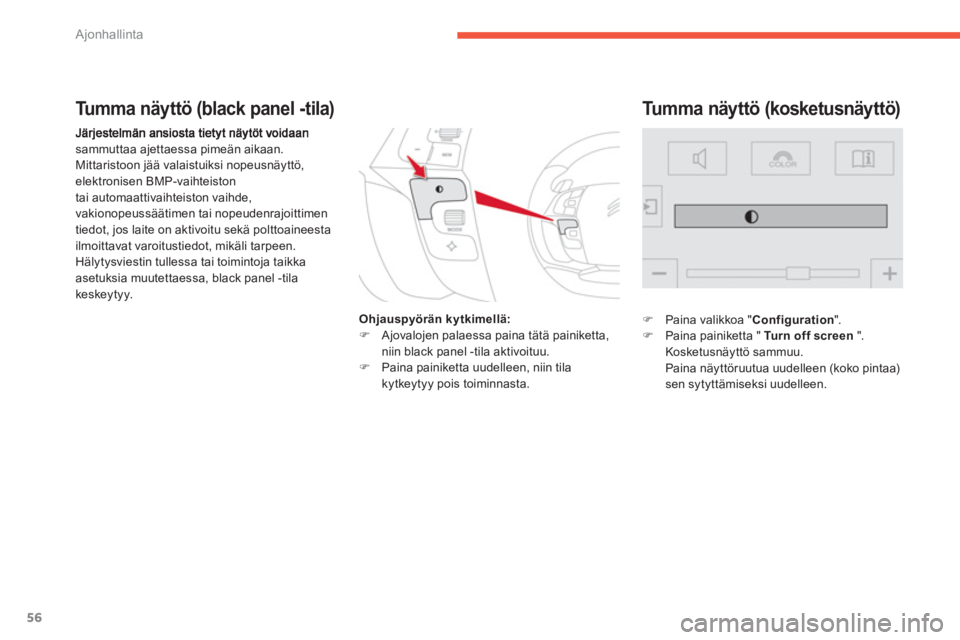

sammuttaa ajettaessa pimeän aikaan.
Mittaristoon jää valaistuiksi nopeusnäyttö, elektronisen BMP-vaihteiston
tai automaattivaihteiston vaihde,vakionopeussäätimen tai nopeudenrajoittimen
tiedot, jos laite on aktivoitu sekä polttoaineestailmoittavat varoitustiedot, mikäli tarpeen. Hälytysviestin tullessa tai toimintoja taikkaasetuksia muutettaessa, black panel -tila
keskeytyy.
Oh
jauspyörän kytkimellä:) Ajovalojen palaessa paina tätä painiketta,
niin black panel -tila aktivoituu. ) Paina painiketta uudelleen, niin tilakytkeytyy pois toiminnasta.




Tu m m a n äyttö (kosketusnäyttö) Tumma näyttö (black panel -tila)
)Paina valikkoa "Configuration".)Paina painiketta " Turn off screen".Kosketusnäyttö sammuu.
Paina näyttöruutua uudelleen (koko pintaa)sen sytyttämiseksi uudelleen.

1
57
Ajonhallinta

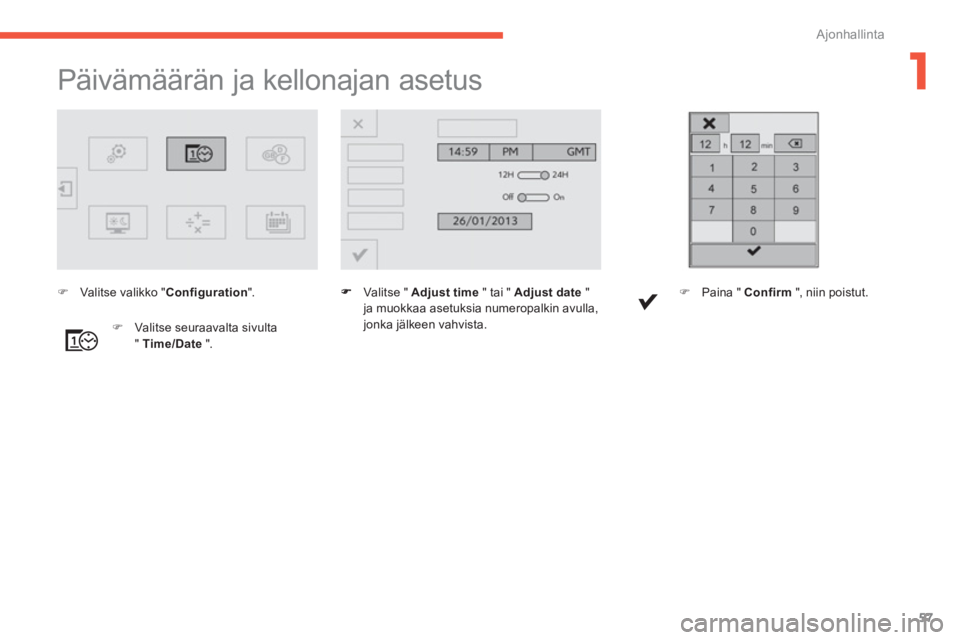

Päivämäärän ja kellonajan asetus

Valitse " Adjust time
" tai " Adjust date"ja muokkaa asetuksia numeropalkin avulla, jonka jälkeen vahvista.)
Valitse seuraavalta sivulta"Time/Date".
)Valitse valikko "
Configuration".)Paina " Confirm", niin poistut.

58
Ajonhallinta

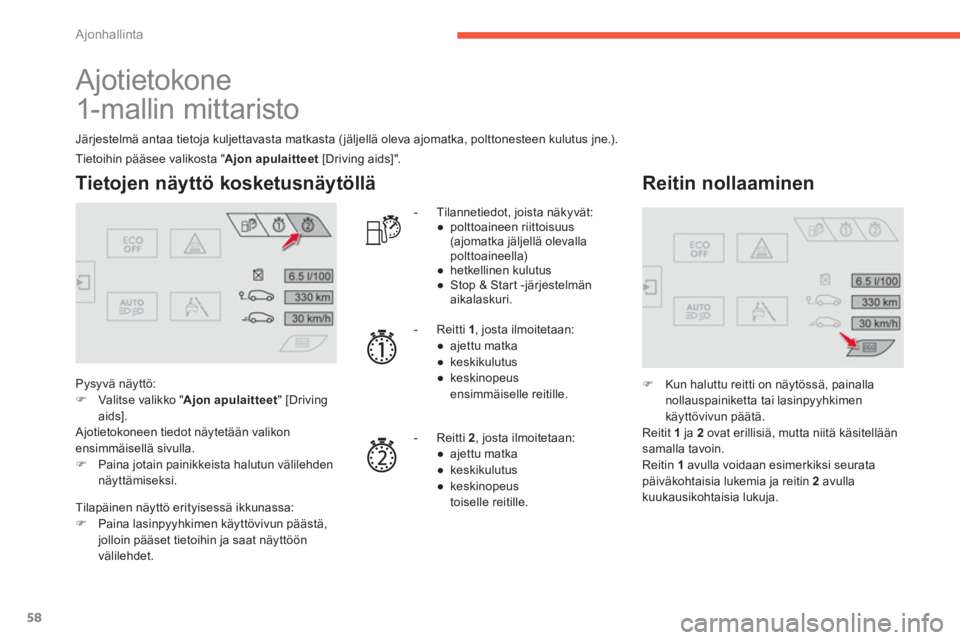

Ajotietokone
1-mallin mittaristo
Järjestelmä antaa tietoja kuljettavasta matkasta (jäljellä oleva ajomatka, polttonesteen kulutus jne.).
Tietojen näyttö kosketusnäytöllä
Pysyvä näyttö:)Valitse valikko " Ajon apulaitteet" [Drivingaids].
Ajotietokoneen tiedot näytetään valikonensimmäisellä sivulla. )Paina jotain painikkeista halutun välilehdennäyttämiseksi.- Tilannetiedot,
joista näkyvät:
●
polttoaineen riittoisuus
(ajomatka jäljellä olevalla polttoaineella)●
hetkellinen kulutus●
Stop & Start -järjestelmänaikalaskuri.
- R
eitti 1, josta ilmoitetaan:
●
ajettu matka
●
keskikulutus●
keskinopeusensimmäiselle reitille.
-
Reitti 2
, josta ilmoitetaan:
●
a
jettu matka
●
keskikulutus●
keskinopeus
toiselle reitille.




Reitin nollaaminen
)Kun haluttu reitti on näytössä, painalla nollauspainiketta tai lasinpyyhkimen
käyttövivun päätä.
Reitit 1 ja 2
ovat erillisiä, mutta niitä käsitelläänsamalla tavoin.
Reitin 1 avulla voidaan esimerkiksi seuratapäiväkohtaisia lukemia ja reitin 2avullakuukausikohtaisia lukuja.
Tietoihin pääsee valikosta "Ajon apulaitteet [Driving aids]".
Tilapäinen näyttö erityisessä ikkunassa:)Paina lasinpyyhkimen käyttövivun päästä,jolloin pääset tietoihin ja saat näyttöön
välilehdet.
