CITROEN C4 PICASSO 2016 Omistajan Käsikirjat (in Finnish)

149
C4-Picasso-II_fi_Chap04_conduite_ed01-2016
Nopeuden tallentaminen
Tallentaminen
Tällä toiminnolla voidaan tallentaa nopeusarvoja, joita järjestelmä ehdottaa käytettäessä nopeudenrajoitinta (nopeusraja) tai vakionopeussäädintä
(matkanopeus).
Voit tallentaa järjestelmän muistiin kuusi ajonopeuden nopeuskynnystä kumpaakin laitetta varten. Oletusarvona on, että arvoja on jo tallennettu.F

V
alitse laite, johon haluat tallentaa uusia
nopeuskynnyksiä.
Toimintoon pääset painaltamalla
kosketusnäyttöä
Ajaminen-valikossa.
F

V
alitse välilehti Driving assistance ja
edelleen nopeuden säätäminen .
F

P
aina painiketta, joka vastaa
nopeuskynnystä, jota haluat muuttaa.
Turvallisuussyistä nämä toimenpiteet
saa tehdä vain auton ollessa paikallaan.
F

S
yötä uusi arvo numeronäppäimillä ja
vahvista.
4
Ajaminen

150
C4-Picasso-II_fi_Chap04_conduite_ed01-2016

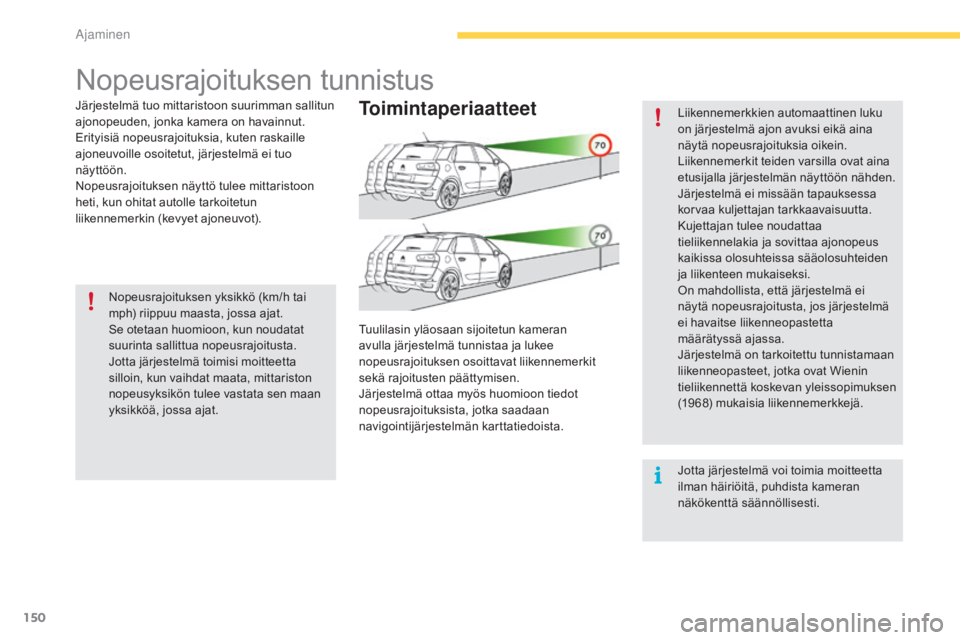

Nopeusrajoituksen tunnistus
Järjestelmä tuo mittaristoon suurimman sallitun
ajonopeuden, jonka kamera on havainnut.
Erityisiä nopeusrajoituksia, kuten raskaille
ajoneuvoille osoitetut, järjestelmä ei tuo
näyttöön.
Nopeusrajoituksen näyttö tulee mittaristoon
heti, kun ohitat autolle tarkoitetun
liikennemerkin (kevyet ajoneuvot).Nopeusrajoituksen yksikkö (km/h tai
mph) riippuu maasta, jossa ajat.
Se otetaan huomioon, kun noudatat
suurinta sallittua nopeusrajoitusta.
Jotta järjestelmä toimisi moitteetta
silloin, kun vaihdat maata, mittariston
nopeusyksikön tulee vastata sen maan
yksikköä, jossa ajat. Liikennemerkkien automaattinen luku
on järjestelmä ajon avuksi eikä aina
näytä nopeusrajoituksia oikein.
Liikennemerkit teiden varsilla ovat aina
etusijalla järjestelmän näyttöön nähden.
Järjestelmä ei missään tapauksessa
korvaa kuljettajan tarkkaavaisuutta.
Kujettajan tulee noudattaa
tieliikennelakia ja sovittaa ajonopeus
kaikissa olosuhteissa sääolosuhteiden
ja liikenteen mukaiseksi.
On mahdollista, että järjestelmä ei
näytä nopeusrajoitusta, jos järjestelmä
ei havaitse liikenneopastetta
määrätyssä ajassa.
Järjestelmä on tarkoitettu tunnistamaan
liikenneopasteet, jotka ovat Wienin
tieliikennettä koskevan yleissopimuksen
(1968) mukaisia liikennemerkkejä.
Jotta järjestelmä voi toimia moitteetta
ilman häiriöitä, puhdista kameran
näkökenttä säännöllisesti.Toimintaperiaatteet
Tuulilasin yläosaan sijoitetun kameran
avulla järjestelmä tunnistaa ja lukee
nopeusrajoituksen osoittavat liikennemerkit
sekä rajoitusten päättymisen.
Järjestelmä ottaa myös huomioon tiedot
nopeusrajoituksista, jotka saadaan
navigointijärjestelmän karttatiedoista.
Ajaminen

151
C4-Picasso-II_fi_Chap04_conduite_ed01-2016

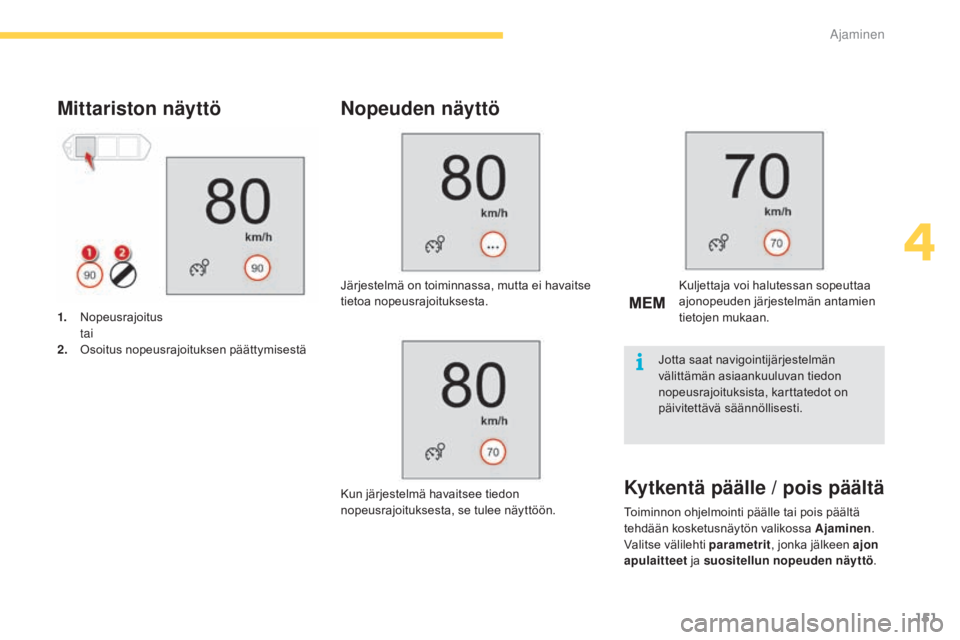

Mittariston näyttö
1. Nopeusrajoitus tai
2.
O

soitus nopeusrajoituksen päättymisestä
Nopeuden näyttö
Järjestelmä on toiminnassa, mutta ei havaitse
tietoa nopeusrajoituksesta.
Kun järjestelmä havaitsee tiedon
nopeusrajoituksesta, se tulee näyttöön. Kuljettaja voi halutessan sopeuttaa
ajonopeuden järjestelmän antamien
tietojen mukaan.
Toiminnon ohjelmointi päälle tai pois päältä
tehdään kosketusnäytön valikossa Ajaminen.
Valitse välilehti parametrit , jonka jälkeen ajon
apulaitteet ja suositellun nopeuden näyttö .
Kytkentä päälle / pois päältä
Jotta saat navigointijärjestelmän
välittämän asiaankuuluvan tiedon
nopeusrajoituksista, karttatedot on
päivitettävä säännöllisesti.
4
Ajaminen

152
C4-Picasso-II_fi_Chap04_conduite_ed01-2016

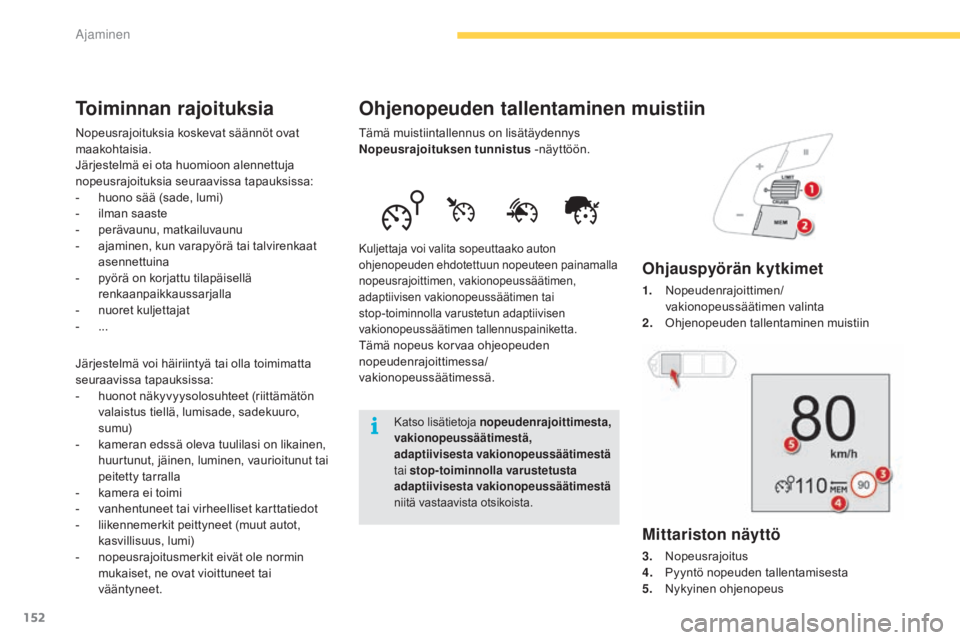

Ohjenopeuden tallentaminen muistiin
Tämä muistiintallennus on lisätäydennys
Nopeusrajoituksen tunnistus -näyttöön.
Kuljettaja voi valita sopeuttaako auton
ohjenopeuden ehdotettuun nopeuteen painamalla
nopeusrajoittimen, vakionopeussäätimen,
adaptiivisen vakionopeussäätimen tai
stop-toiminnolla varustetun adaptiivisen
vakionopeussäätimen tallennuspainiketta.
Tämä nopeus korvaa ohjeopeuden
nopeudenrajoittimessa/
vakionopeussäätimessä.
Katso lisätietoja nopeudenrajoittimesta,
vakionopeussäätimestä,
adaptiivisesta vakionopeussäätimestä
tai stop-toiminnolla varustetusta
adaptiivisesta vakionopeussäätimestä
niitä vastaavista otsikoista.
Ohjauspyörän kytkimet
1. Nopeudenrajoittimen/ vakionopeussäätimen valinta
2.
O

hjenopeuden tallentaminen muistiin
Toiminnan rajoituksia
Nopeusrajoituksia koskevat säännöt ovat
maakohtaisia.
Järjestelmä ei ota huomioon alennettuja
nopeusrajoituksia seuraavissa tapauksissa:
-

h
uono sää (sade, lumi)
-

i
lman saaste
-
p

erävaunu, matkailuvaunu
-

a
jaminen, kun varapyörä tai talvirenkaat
asennettuina
-

p
yörä on korjattu tilapäisellä
renkaanpaikkaussarjalla
-

n
uoret kuljettajat
-
...
J

ärjestelmä voi häiriintyä tai olla toimimatta
seuraavissa tapauksissa:
-

h
uonot näkyvyysolosuhteet (riittämätön
valaistus tiellä, lumisade, sadekuuro,
sumu)
-

k
ameran edssä oleva tuulilasi on likainen,
huurtunut, jäinen, luminen, vaurioitunut tai
peitetty tarralla
-

k
amera ei toimi
-

v
anhentuneet tai virheelliset karttatiedot
-

l
iikennemerkit peittyneet (muut autot,
kasvillisuus, lumi)
-

n
opeusrajoitusmerkit eivät ole normin
mukaiset, ne ovat vioittuneet tai
vääntyneet.
Mittariston näyttö
3. Nopeusrajoitus
4. P yyntö nopeuden tallentamisesta
5.
Ny

kyinen ohjenopeus
Ajaminen

153
C4-Picasso-II_fi_Chap04_conduite_ed01-2016
F Paina ensimmäisen kerran
tätä painiketta, niin ehdotettu
nopeusrajoitus pyydetään
tallennettavaksi.
F

P
aina toisen kerran tätä
painiketta, niin uusi ohjenopeus
vahvistetaan ja tallentuu muistiin.

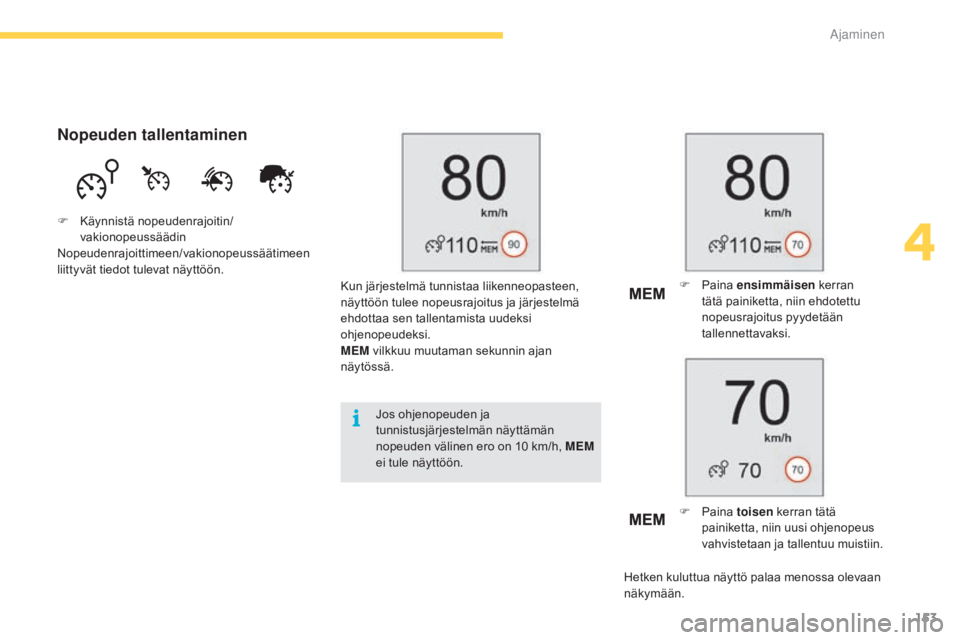

Nopeuden tallentaminen
F Käynnistä nopeudenrajoitin/ vakionopeussäädin
Nopeudenrajoittimeen/vakionopeussäätimeen
liittyvät tiedot tulevat näyttöön.
Kun järjestelmä tunnistaa liikenneopasteen,
näyttöön tulee nopeusrajoitus ja järjestelmä
ehdottaa sen tallentamista uudeksi
ohjenopeudeksi.
MEM vilkkuu muutaman sekunnin ajan
näytössä.
Jos ohjenopeuden ja
tunnistusjärjestelmän näyttämän
nopeuden välinen ero on 10 km/h, MEM
ei tule näyttöön.
Hetken kuluttua näyttö palaa menossa olevaan
näkymään.
4
Ajaminen

154
C4-Picasso-II_fi_Chap04_conduite_ed01-2016
Ohjauspyörän kytkin
6. Nopeudenrajoituksen käynnistyksen/keskeytyksen osoitin
7.
N

opeudenrajoittimen tilan osoitin
8.
O

hjenopeus

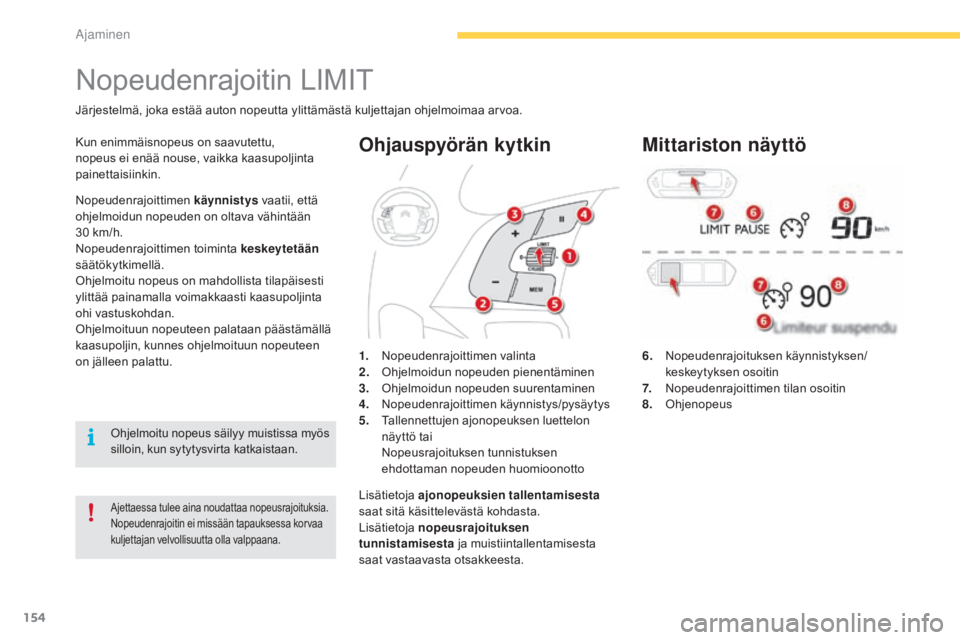

Nopeudenrajoitin LIMIT
Järjestelmä, joka estää auton nopeutta ylittämästä kuljettajan ohjelmoimaa arvoa.
Ajettaessa tulee aina noudattaa nopeusrajoituksia.
Nopeudenrajoitin ei missään tapauksessa korvaa
kuljettajan velvollisuutta olla valppaana.
Kun enimmäisnopeus on saavutettu,
nopeus ei enää nouse, vaikka kaasupoljinta
painettaisiinkin.
1.
N

opeudenrajoittimen valinta
2.
O

hjelmoidun nopeuden pienentäminen
3.
O

hjelmoidun nopeuden suurentaminen
4.
N

opeudenrajoittimen käynnistys/pysäytys
5.
T

allennettujen ajonopeuksen luettelon
näyttö tai
N

opeusrajoituksen tunnistuksen
ehdottaman nopeuden huomioonottoMittariston näyttö
Nopeudenrajoittimen käynnistys vaatii, että
ohjelmoidun nopeuden on oltava vähintään
30
km/h.
Nopeudenrajoittimen toiminta keskeytetään
säätökytkimellä.
Ohjelmoitu nopeus on mahdollista tilapäisesti
ylittää painamalla voimakkaasti kaasupoljinta
ohi vastuskohdan.
Ohjelmoituun nopeuteen palataan päästämällä
kaasupoljin, kunnes ohjelmoituun nopeuteen
on jälleen palattu.
Ohjelmoitu nopeus säilyy muistissa myös
silloin, kun sytytysvirta katkaistaan.
Lisätietoja ajonopeuksien tallentamisesta
saat sitä käsittelevästä kohdasta.
Lisätietoja nopeusrajoituksen
tunnistamisesta ja muistiintallentamisesta
saat vastaavasta otsakkeesta.
Ajaminen

155
C4-Picasso-II_fi_Chap04_conduite_ed01-2016

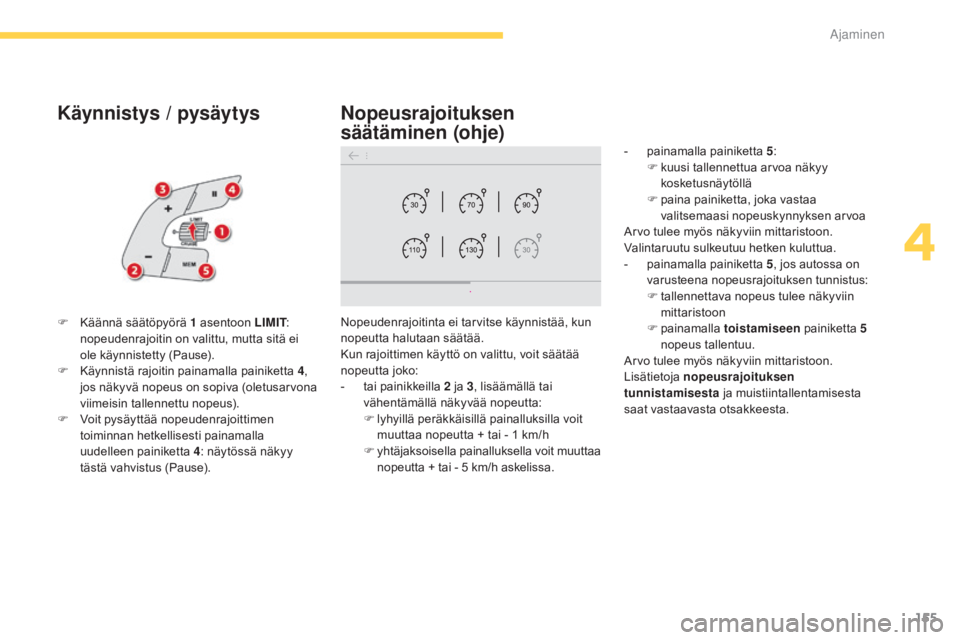

Käynnistys / pysäytys
F Käännä säätöpyörä 1 asentoon LIMIT:
nopeudenrajoitin on valittu, mutta sitä ei
ole käynnistetty (Pause).
F

K
äynnistä rajoitin painamalla painiketta 4,
jos näkyvä nopeus on sopiva (oletusarvona
viimeisin tallennettu nopeus).
F

V
oit pysäyttää nopeudenrajoittimen
toiminnan hetkellisesti painamalla
uudelleen painiketta 4: näytössä näkyy
tästä vahvistus (Pause). Nopeudenrajoitinta ei tarvitse käynnistää, kun
nopeutta halutaan säätää.
Kun rajoittimen käyttö on valittu, voit säätää
nopeutta joko:
-
t

ai painikkeilla 2
ja 3, lisäämällä tai
vähentämällä näkyvää nopeutta:
F

ly
hyillä peräkkäisillä painalluksilla voit
muuttaa nopeutta + tai - 1
km/h
F

y
htäjaksoisella painalluksella voit muuttaa
nopeutta + tai - 5
km/h askelissa.
Nopeusrajoituksen
säätäminen (ohje)
- painamalla painiketta 5:
F k uusi tallennettua arvoa näkyy
kosketusnäytöllä
F

p
aina painiketta, joka vastaa
valitsemaasi nopeuskynnyksen arvoa
Arvo tulee myös näkyviin mittaristoon.
Valintaruutu sulkeutuu hetken kuluttua.
-
pa

inamalla painiketta 5, jos autossa on
varusteena nopeusrajoituksen tunnistus:
F

t
allennettava nopeus tulee näkyviin
mittaristoon
F

pa
inamalla toistamiseen painiketta


5
nopeus tallentuu.
Arvo tulee myös näkyviin mittaristoon.
Lisätietoja nopeusrajoituksen
tunnistamisesta ja muistiintallentamisesta
saat vastaavasta otsakkeesta.
4
Ajaminen

156
C4-Picasso-II_fi_Chap04_conduite_ed01-2016
Voimakkaassa kiihdytystilanteessa,
esim. jyrkässä alamäessä,
nopeudenrajoitin ei pysty estämään
ohjelmoidun nopeuden ylittämistä.
Nopeudenrajoitin kytkeytyy hetkeksi
pois toiminnasta ja näkyvä ohjelmoitu
nopeus vilkkuu.
Nopeuden vilkkumiseen liittyy
myös merkkiääni silloin, kun
nopeuskynnyksen ylittäminen ei johdu
kuljettajasta (esim. jyrkkä alamäki).
Sellaisten lattiamattojen käyttäminen,
joita CITROËN ei ole hyväksynyt, voi
häiritä nopeudenrajoittimen toimintaa.
Jotta polkimet eivät jumiutuisi
paikalleen:
-
v
armista, että lisämatto on kunnolla
kiinnitetty
-

ä
lä koskaan aseta päällekkäin
useampaa mattoa.
Jos nopeudenrajoittimeen tulee toimintahäiriö,
viivat alkavat vilkkua.
Tarkistuta laitteisto CITROËN-verkoston
huoltopisteessä tai valtuutetulla korjaamolla.
Toimintahäiriö
F Paina
lujasti kaasupoljinta ja ylitä
vastuskohta , niin voit ohittaa ohjelmoidun
nopeuden kynnysarvon.
Nopeudenrajoitin kytkeytyy tilapäisesti pois
päältä ja näkyvä ohjelmoitu nopeus vilkkuu.
Nopeuden vilkkumiseen liittyy myös merkkiääni
silloin, kun nopeuskynnyksen ylittäminen ei
johdu kuljettajasta (esim. jyrkkä alamäki).
Heti kun auto palautuu ohjelmoituun
nopeuteen, nopeudenrajoitin toimii jälleen:
nopeusnäyttö palaa yhtäjaksoisesti.
Pysäyttäminen Ohjelmoidun nopeuden
ylittäminen hetkellisesti
F Käännä säätöpyörä 1 asentoon 0. N
opeudenrajoittimeen liittyvät tiedot
sammuvat näytöltä.
Ajaminen

157
C4-Picasso-II_fi_Chap04_conduite_ed01-2016
Ohjauspyörän kytkin
6. Vakionopeudensäätimen keskeytyksen / pala
utuksen osoitin
7.
S

äätimen tilan valinnan osoitin
8.

O
hjenopeus

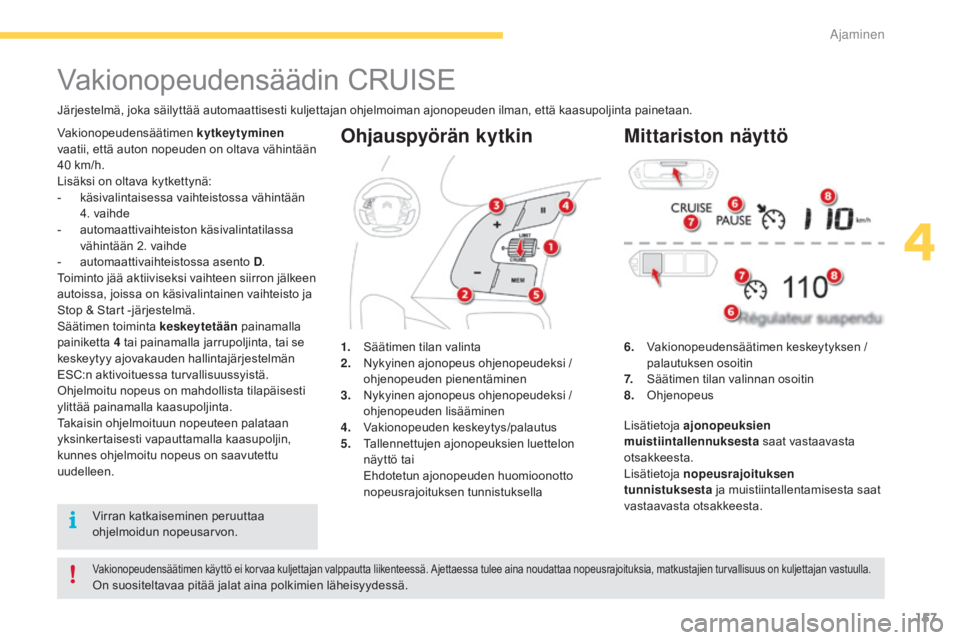

Vakionopeudensäädin CRUISE
Järjestelmä, joka säilyttää automaattisesti kuljettajan ohjelmoiman ajonopeuden ilman, että kaasupoljinta painetaan.
Vakionopeudensäätimen käyttö ei korvaa kuljettajan valppautta liikenteessä. Ajettaessa tulee aina noudattaa nopeusrajoituksia, matkustajien turvallisuus on kuljettajan vastuulla.
On suositeltavaa pitää jalat aina polkimien läheisyydessä.
Vakionopeudensäätimen
kytkeytyminen
vaatii, että auton nopeuden on oltava vähintään
40

km/h.
Lisäksi on oltava kytkettynä:
-

k

äsivalintaisessa vaihteistossa vähintään
4. vaihde
-
a

utomaattivaihteiston käsivalintatilassa
vähintään 2. vaihde
-
a

utomaattivaihteistossa asento
D.
Toiminto jää aktiiviseksi vaihteen siirron jälkeen
autoissa, joissa on käsivalintainen vaihteisto ja
Stop & Start -järjestelmä.
Säätimen toiminta keskeytetään painamalla
painiketta 4 tai painamalla jarrupoljinta, tai se
keskeytyy ajovakauden hallintajärjestelmän
ESC:n aktivoituessa turvallisuussyistä.
Ohjelmoitu nopeus on mahdollista tilapäisesti
ylittää painamalla kaasupoljinta.
Takaisin ohjelmoituun nopeuteen palataan
yksinkertaisesti vapauttamalla kaasupoljin,
kunnes ohjelmoitu nopeus on saavutettu
uudelleen. 1.
S
äätimen tilan valinta
2.
N
ykyinen ajonopeus ohjenopeudeksi /
ohjenopeuden pienentäminen
3.
N
ykyinen ajonopeus ohjenopeudeksi /
ohjenopeuden lisääminen
4.
V
akionopeuden keskeytys/palautus
5.
T
allennettujen ajonopeuksien luettelon
näyttö tai
E
hdotetun ajonopeuden huomioonotto
nopeusrajoituksen tunnistuksella
Mittariston näyttö
Virran katkaiseminen peruuttaa
ohjelmoidun nopeusarvon. Lisätietoja
ajonopeuksien
muistiintallennuksesta saat vastaavasta
otsakkeesta.
Lisätietoja nopeusrajoituksen
tunnistuksesta ja muistiintallentamisesta saat
vastaavasta otsakkeesta.
4
Ajaminen

158
C4-Picasso-II_fi_Chap04_conduite_ed01-2016
Ohjelmoidun nopeuden
ylittäminen
Ohjenopeuden ylittäminen aikaansaa
näytettävän nopeuden vilkkumisen.
Heti, kun auto palaa ohjenopeuteen, näytön
vilkkuminen lakkaa ja lukema palaa kiinteästi.
Toiminnan lakkauttaminen
F Käännä säätöpyörä 1 asentoon 0. V
akionopeudensäätimeen liittyvien tietojen
näyttö sammuu.
Toiminnan kytkeminen päälle
Heti, kun vakionopeudensäädin toimii (ON), voit
muuttaa ajonopeutta joko:
-
p

ainikkeilla 2
ja 3:
F

ly
hyillä peräkkäisillä painalluksilla voit
muokata + tai - 1
km/h
F

p
idettävällä painalluksella voit muokata
askelin + tai - 5
km/h
-
pa

inamalla painiketta 5:
F

k
uusi tallennettua nopeutta tulevat
näkyviin kosketusnäyttöön
F

v
alitse nopeuden arvo: se tulee näkyviin
mittaristoon.
Valintaruutu sulkeutuu hetken kuluttua.
Muutos on rekisteröity ja otetaan huomioon.
F

K

äännä säätöpyörä 1

asentoon
CRUISE:
Vakionopeudensäädin on valittu, mutta sen
toiminta on keskeytetty.
F
P
aina painiketta 2

tai 3 : auton sen hetkinen
nopeus tulee ohjenopeudeksi.
Vakionopeudensäädin on aktivoitu (ON).
Matkanopeuden muuttaminen
(ohje)
- painamalla painiketta 5, jos autossa on
nopeusrajoituksen tunnistus:
F

t
allennettava nopeus tulee mittariston
näyttöön
F

pa
ina toistamiseen painiketta 5, niin
nopeus tallentuu.
Nopeus tulee näkyville myös mittaristoon.
Lisätietoja nopeusrajoituksen
tunnistuksesta ja muistiintallentamisesta saat
vastaavasta otsakkeesta.
Keskeytys
Voit hetkeksi keskeyttää vakionopeussäätimen
toiminnan painamalla painiketta 4: näyttö
vahvistaa keskeytyksen (Pause).
Ajaminen
