Page 171 of 413
IX
169
CONDUCERE

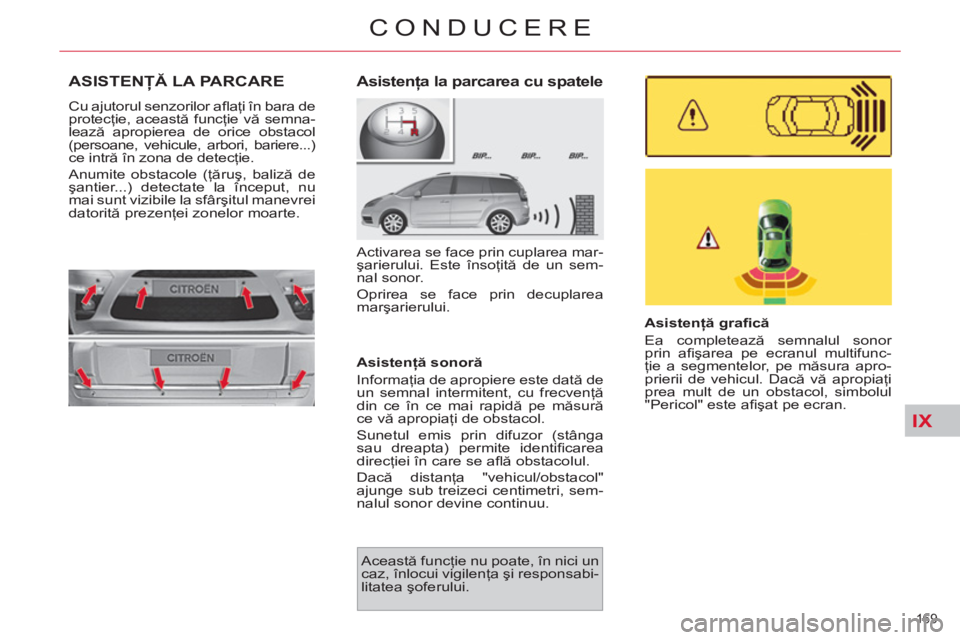

ASISTENŢĂ LA PARCARE
Cu ajutorul senzorilor afl aţi în bara de
protecţie, această funcţie vă semna-
lează apropierea de orice obstacol
(persoane, vehicule, arbori, bariere...)
ce intră în zona de detecţie.
Anumite obstacole (ţăruş, baliză de
şantier...) detectate la început, nu
mai sunt vizibile la sfârşitul manevrei
datorită prezenţei zonelor moarte.
Asistenţă grafi că
Ea completează semnalul sonor
prin afi şarea pe ecranul multifunc-
ţie a segmentelor, pe măsura apro-
prierii de vehicul. Dacă vă apropiaţi
prea mult de un obstacol, simbolul
"Pericol" este afi şat pe ecran.
Asistenţă sonoră
Informaţia de apropiere este dată de
un semnal intermitent, cu frecvenţă
din ce în ce mai rapidă pe măsură
ce vă apropiaţ
i de obstacol.
Sunetul emis prin difuzor (stânga
sau dreapta) permite identifi carea
direcţiei în care se afl ă obstacolul.
Dacă distanţa "vehicul/obstacol"
ajunge sub treizeci centimetri, sem-
nalul sonor devine continuu.
Această funcţie nu poate, în nici un
caz, înlocui vigilenţa şi responsabi-
litatea şoferului.
Asistenţa la parcarea cu spatele
Activarea se face prin cuplarea mar-
şarierului. Este însoţită de un sem-
nal sonor.
Oprirea se face prin decuplarea
marşarierului.
Page 172 of 413
IX
170
CONDUCERE

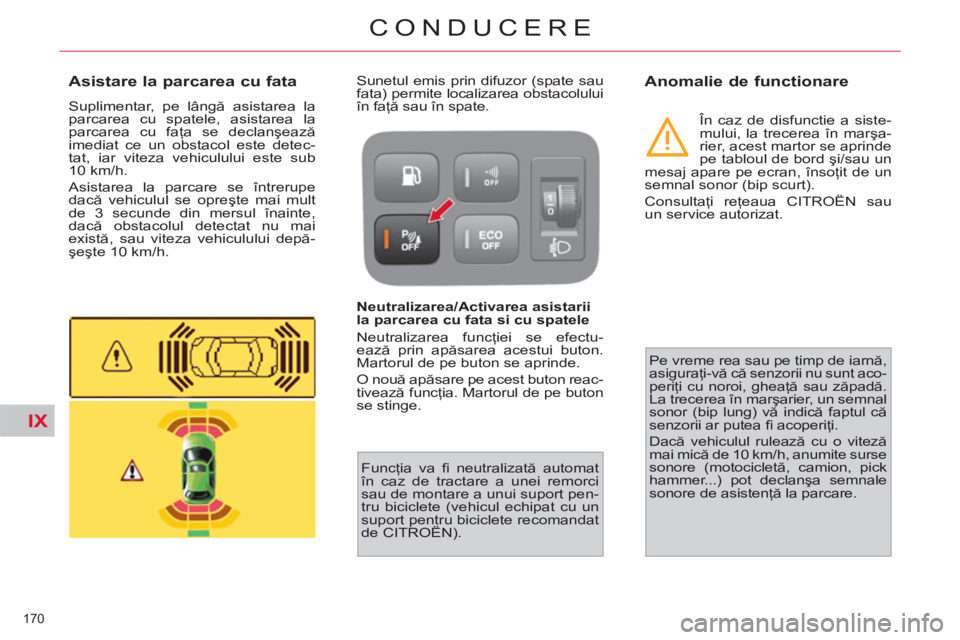

Asistare la parcarea cu fata
Suplimentar, pe lângă asistarea la
parcarea cu spatele, asistarea la
parcarea cu faţa se declanşează
imediat ce un obstacol este detec-
tat, iar viteza vehiculului este sub
10 km/h.
Asistarea la parcare se întrerupe
dacă vehiculul se opreşte mai mult
de 3 secunde din mersul înainte,
dacă obstacolul detectat nu mai
există, sau viteza vehiculului depă-
şeşte 10 km/h.
Sunetul emis prin difuzor (spate sau
fata) permite localizarea obstacolului
în faţă sau în spate.
Neutralizarea/Activarea asistarii
la parcarea cu fata si cu spatele
Neutralizarea funcţiei se efectu-
ează prin apăsarea acestui buton.
Martorul de pe buton se aprinde.
O nouă apăsare pe acest buton reac-
tivează funcţia. Martorul de pe buton
se stinge.
Funcţia va fi neutralizată automat
în caz de tractare a unei remorci
sau de montare a unui suport pen-
tru biciclete (vehicul echipat cu un
suport pentru biciclete recomandat
de CITROËN).
Anomalie de functionare
În caz de disfunctie a siste-
mului, la trecerea în marşa-
rier, acest martor se aprinde
pe tabloul de bord şi/sau un
mesaj apare pe ecran, însoţit de un
semnal sonor (bip scurt).
Consultaţi reţeaua CITROËN sau
un service autorizat.
Pe vreme rea sau pe timp de iarnă,
asiguraţi-vă că senzorii nu sunt aco-
periţi cu noroi, gheaţă sau zăpadă.
La trecerea în marşarier, un semnal
sonor (bip lung) vă indică faptul că
senzorii ar putea fi acoperiţi.
Dacă vehiculul rulează cu o viteză
mai mică de 10 km/h, anumite surse
sonore (motocicletă, camion, pick
hammer...) pot declanşa semnale
sonore de asistenţă la parcare.
Page 173 of 413
IX
171
CONDUCERE

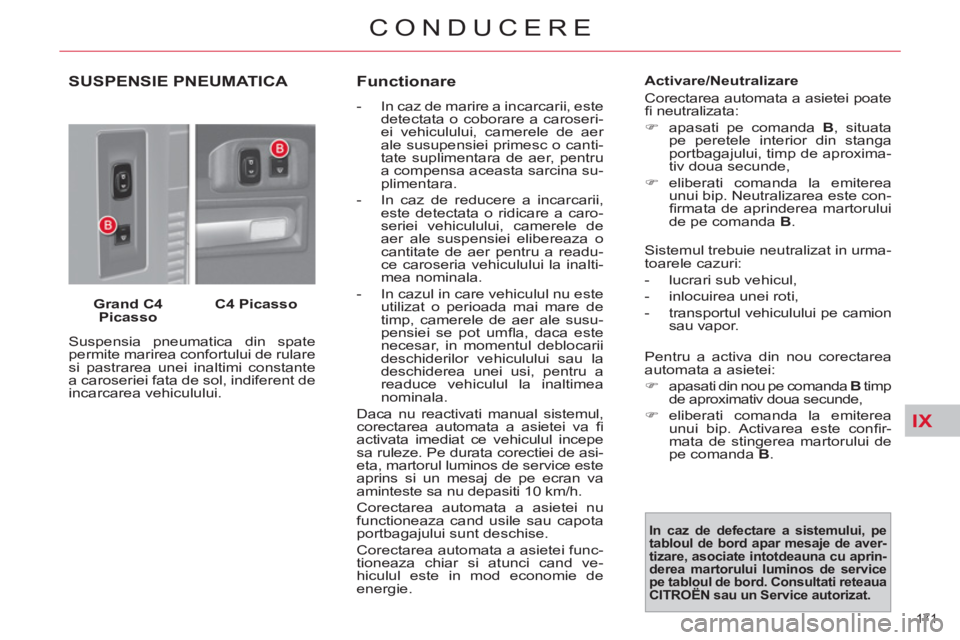

SUSPENSIE PNEUMATICA
Grand C4
Picasso
C4 Picasso
Suspensia pneumatica din spate
permite marirea confortului de rulare
si pastrarea unei inaltimi constante
a caroseriei fata de sol, indiferent de
incarcarea vehiculului.
Functionare
- In caz de marire a incarcarii, este
detectata o coborare a caroseri-
ei vehiculului, camerele de aer
ale susupensiei primesc o canti-
tate suplimentara de aer, pentru
a compensa aceasta sarcina su-
plimentara.
- In caz de reducere a incarcarii,
este detectata o ridicare a caro-
seriei vehiculului, camerele de
aer ale suspensiei elibereaza o
cantitate de aer pentru a readu-
ce caroseria vehiculului la inalti-
mea nominala.
- In cazul in care vehiculul nu este
utilizat o perioada mai mare de
timp, camerele de aer ale susu-
pensiei se pot umfl a, daca este
necesar, in momentul deblocarii
deschiderilor vehiculului sau la
deschiderea unei usi, pentru a
readuce vehiculul la inaltimea
nominala.
Daca nu reactivati manual sistemul,
corectarea automata a asietei va fi
activata imediat ce vehiculul incepe
sa ruleze. Pe durata corectiei de asi-
eta, martorul luminos de service este
aprins si un mesaj de pe ecran va
aminteste sa nu depasiti 10 km/h.
Corectarea automata a asietei nu
functioneaza cand usile sau capota
portbagajului sunt deschise.
Corectarea automata a asietei func-
tioneaza chiar si atunci cand ve-
hiculul este in mod economie de
energie.
Activare/Neutralizare
Corectarea automata a asietei poate
fi neutralizata:
)
apasati pe comanda B
, situata
pe peretele interior din stanga
portbagajului, timp de aproxima-
tiv doua secunde,
)
eliberati comanda la emiterea
unui bip. Neutralizarea este con-
fi rmata de aprinderea martorului
de pe comanda B
.
In caz de defectare a sistemului, pe
tabloul de bord apar mesaje de aver-
tizare, asociate intotdeauna cu aprin-
derea martorului luminos de service
pe tabloul de bord. Consultati reteaua
CITROËN sau un Service autorizat.
Sistemul trebuie neutralizat in urma-
toarele cazuri:
- lucrari sub vehicul,
- inlocuirea unei roti,
- transportul vehiculului pe camion
sau vapor.
Pentru a activa din nou corectarea
automata a asietei:
)
apasati din nou pe comanda B
timp
de aproximativ doua secunde,
)
eliberati comanda la emiterea
unui bip. Activarea este confi r-
mata de stingerea martorului de
pe comanda B
.
Page 174 of 413
IX
172
CONDUCERE

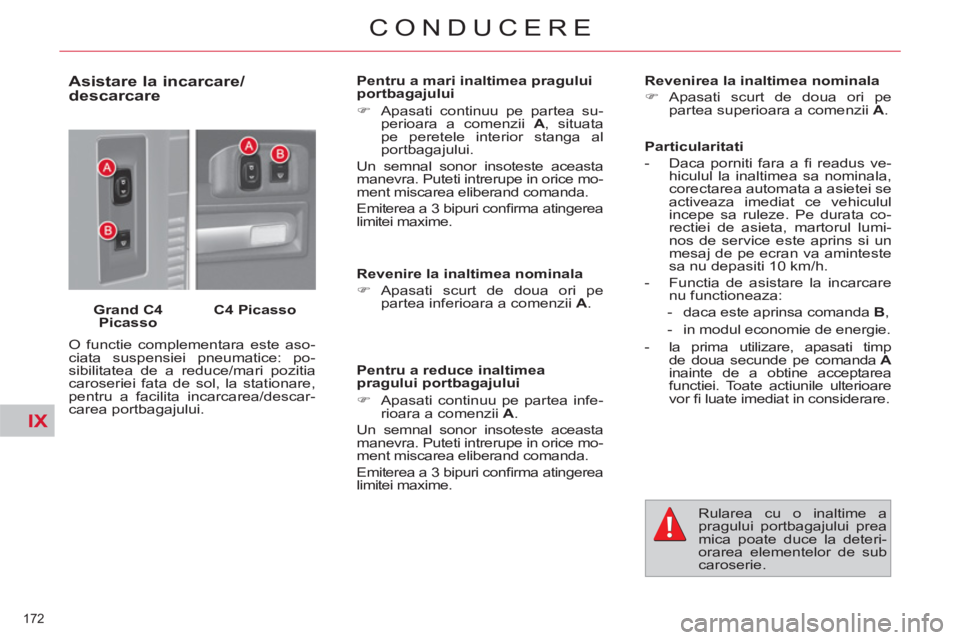

Asistare la incarcare/
descarcare
Grand C4
Picasso
C4 Picasso
O functie complementara este aso-
ciata suspensiei pneumatice: po-
sibilitatea de a reduce/mari pozitia
caroseriei fata de sol, la stationare,
pentru a facilita incarcarea/descar-
carea portbagajului.
Pentru a mari inaltimea pragului
portbagajului
)
Apasati continuu pe partea su-
perioara a comenzii A
, situata
pe peretele interior stanga al
portbagajului.
Un semnal sonor insoteste aceasta
manevra. Puteti intrerupe in orice mo-
ment miscarea eliberand comanda.
Emiterea a 3 bipuri confi rma atingerea
limitei maxime.
R
evenire la inaltimea nominala
)
Apasati scurt de doua ori pe
partea inferioara a comenzii A
.
Pentru a reduce inaltimea
pragului portbagajului
)
Apasati continuu pe partea infe-
rioara a comenzii A
.
Un semnal sonor insoteste aceasta
manevra. Puteti intrerupe in orice mo-
ment miscarea eliberand comanda.
Emiterea a 3 bipuri confi rma atingerea
limitei maxime.
R
evenirea la inaltimea nominala
)
Apasati scurt de doua ori pe
partea superioara a comenzii A
.
Rularea cu o inaltime a
pragului portbagajului prea
mica poate duce la deteri-
orarea elementelor de sub
caroserie.
Particularitati
- Daca porniti fara a fi readus ve-
hiculul la inaltimea sa nominala,
corectarea automata a asietei se
activeaza imediat ce vehiculul
incepe sa ruleze. Pe durata co-
rectiei de asieta, martorul lumi-
nos de service este aprins si un
mesaj de pe ecran va aminteste
sa nu depasiti 10 km/h.
- Functia de asistare la incarcare
nu functioneaza:
- daca este aprinsa comanda B
,
- in modul economie de energie.
- la prima utilizare, apasati timp
de doua secunde pe comanda A
inainte de a obtine acceptarea
functiei. Toate actiunile ulterioare
vor fi luate imediat in considerare.
Page 175 of 413
173
VERIFICĂRI
Parteneri pentru performanta si
respect pentru mediu
Inovatia in serviciul performantei
De mai mult de 40 de ani, echipele de
Cercetare şi Dezvoltare TOTAL elaborează
pentru CITROËN lubrifi anţi ce răspund ultime-
lor inovaţii tehnice ale vehiculelor CITROËN,
în competiţie şi în viaţa de zi cu zi.
Este pentru dumneavoastră asigurarea
obţinerii celor mai bune performanţe ale
motorului.
O protectie optima a motorului
Efectuând întreţinerea vehiculu-
lui dumneavoastră CITROËN cu
lubrifi anţii TOTAL, contribuiţi la
ameliorarea longevităţii şi perfor-
manţelor motorului, respectând
în acelaşi timp mediul.
prefera
Page 176 of 413
X
174
VERIFICĂRI

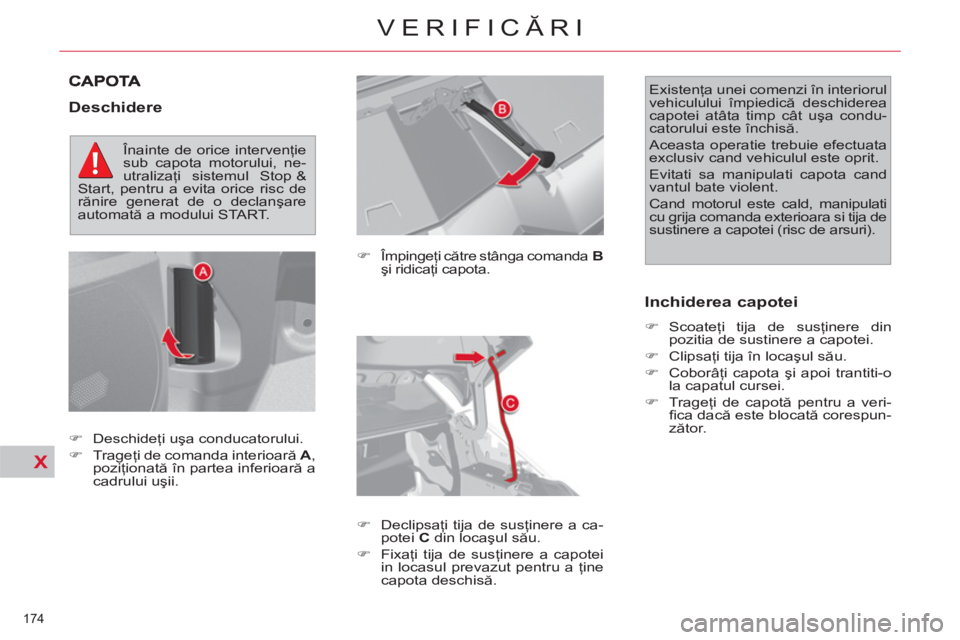

Deschidere
)
Împingeţi către stânga comanda B
şi ridicaţi capota.
)
Declipsaţi tija de susţinere a ca-
potei C
din locaşul său.
)
Fixaţi tija de susţinere a capotei
in locasul prevazut pentru a ţine
capota deschisă.
Inchiderea capotei
)
Scoateţi tija de susţinere din
pozitia de sustinere a capotei.
)
Clipsaţi tija în locaşul său.
)
Coborâţi capota şi apoi trantiti-o
la capatul cursei.
)
Trageţi de capotă pentru a veri-
fi ca dacă este blocată corespun-
zător.
Existenţa unei comenzi în interiorul
vehiculului împiedică deschiderea
capotei atâta timp cât uşa condu-
catorului este închisă.
Aceasta operatie trebuie efectuata
exclusiv cand vehiculul este oprit.
Evitati sa manipulati capota cand
vantul bate violent.
Cand motorul este cald, manipulati
cu grija comanda exterioara si tija de
sustinere a capotei (risc de arsuri).
)
Deschideţi uşa conducatorului.
)
Trageţi de comanda interioară A
,
poziţionată în partea inferioară a
cadrului uşii.
Înainte de orice intervenţie
sub capota motorului, ne-
utralizaţi sistemul Stop &
Start, pentru a evita orice risc de
rănire generat de o declanş
are
automată a modului START.
Page 177 of 413
X
175
VERIFICĂRI

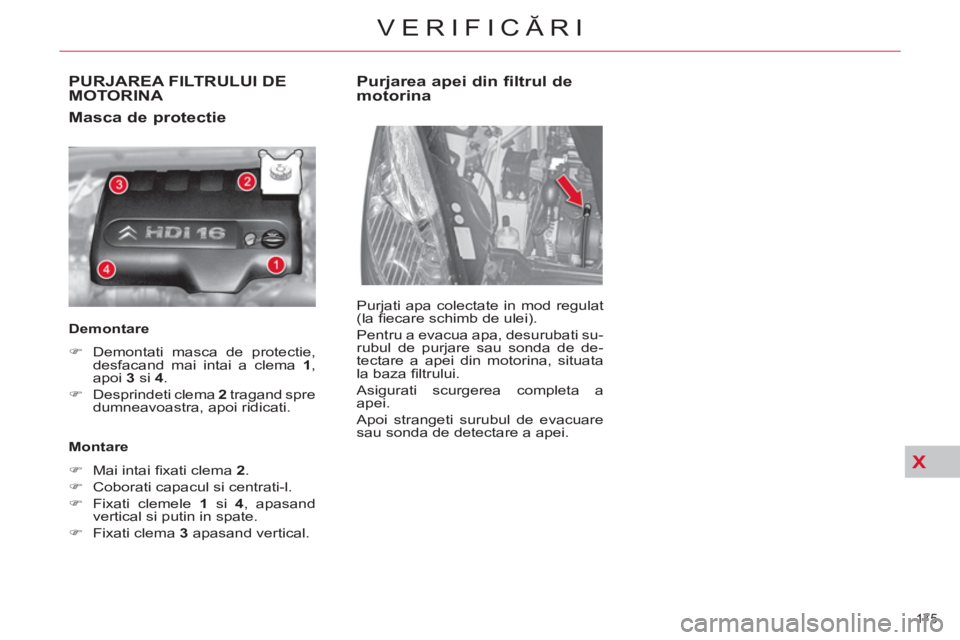

PURJAREA FILTRULUI DEMOTORINA
Masca de protectie
Demontare
)
Demontati masca de protectie,
desfacand mai intai a clema 1
,
apoi 3
si 4
.
)
Desprindeti clema 2
tragand spre
dumneavoastra, apoi ridicati.
Montare
)
Mai intai fi xati clema 2
.
)
Coborati capacul si centrati-l.
)
Fixati clemele 1
si 4
, apasand
vertical si putin in spate.
)
Fixati clema 3
apasand vertical.
Purjarea apei din filtrul de
motorina
Purjati apa colectate in mod regulat
(la fi ecare schimb de ulei).
Pentru a evacua apa, desurubati su-
rubul de purjare sau sonda de de-
tectare a apei din motorina, situata
la baza fi ltrului.
Asigurati scurgerea completa a
apei.
Apoi strangeti surubul de evacuare
sau sonda de detectare a apei.
Page 178 of 413
X
176
VERIFICĂRI

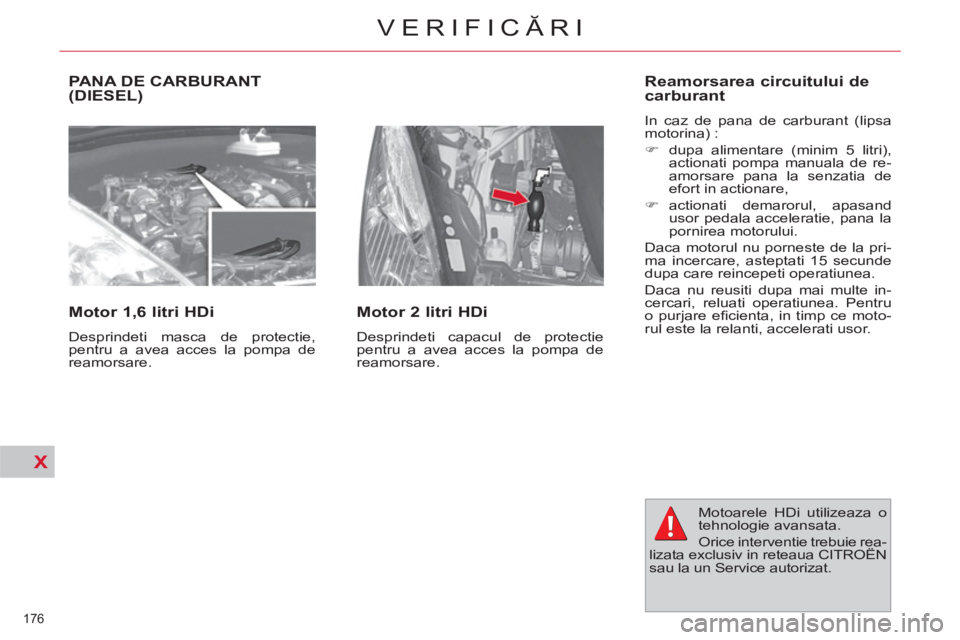

PANA DE CARBURANT (DIESEL)
Motor 1,6 litri HDi
Desprindeti masca de protectie,
pentru a avea acces la pompa de
reamorsare.
Motor 2 litri HDi
Desprindeti capacul de protectie
pentru a avea acces la pompa de
reamorsare.
Reamorsarea circuitului de
carburant
In caz de pana de carburant (lipsa
motorina) :
)
dupa alimentare (minim 5 litri),
actionati pompa manuala de re-
amorsare pana la senzatia de
efort in actionare,
)
actionati demarorul, apasand
usor pedala acceleratie, pana la
pornirea motorului.
Daca motorul nu porneste de la pri-
ma incercare, asteptati 15 secunde
dupa care reincepeti operatiunea.
Daca nu reusiti dupa mai multe in-
cercari, reluati operatiunea. Pentru
o purjare efi cienta, in timp ce moto-
rul este la relanti, accelerati usor.
Motoarele HDi utilizeaza o
tehnologie avansata.
Orice interventie trebuie rea-
lizata exclusiv in reteaua CITROËN
sau la un Service autorizat.
Page 179 of 413
X
177
VERIFICĂRI

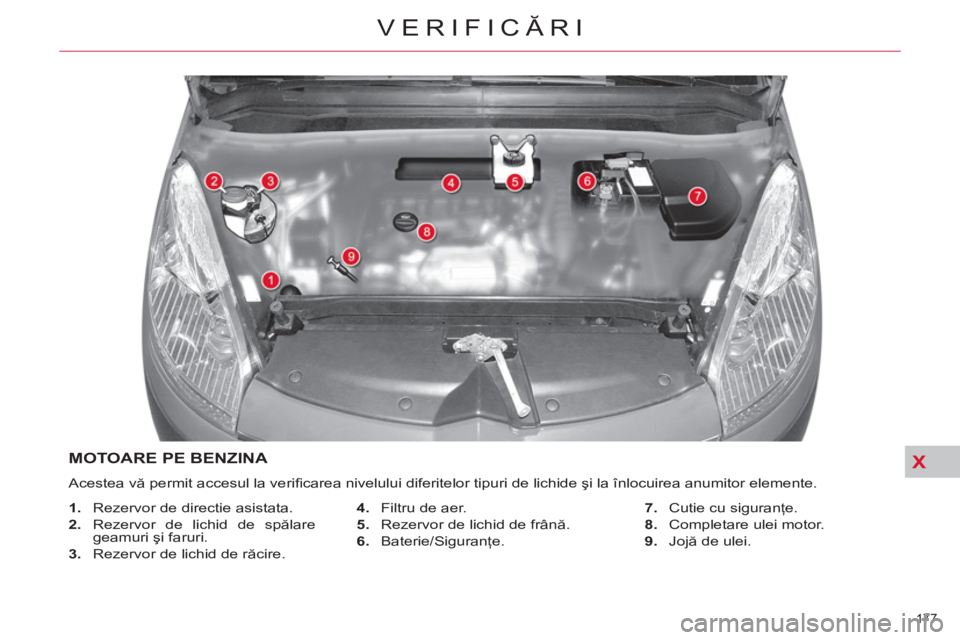

MOTOARE PE BENZINA
Acestea vă permit accesul la verifi carea nivelului diferitelor tipuri de lichide şi la înlocuirea anumitor elemente.
1.
Rezervor de directie asistata.
2.
Rezervor de lichid de spălare
geamuri şi faruri.
3.
Rezervor de lichid de răcire.
4.
Filtru de aer.
5.
Rezervor de lichid de frână.
6.
Baterie/Siguranţe.
7.
Cutie cu siguranţe.
8.
Completare ulei motor.
9.
Jojă de ulei.
Page 180 of 413
X
178

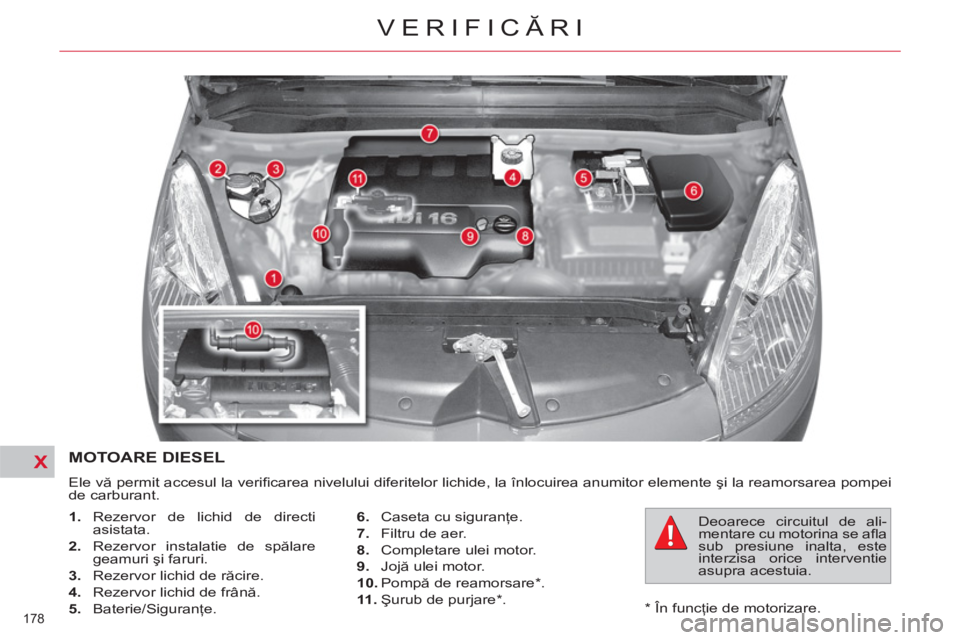

VERIFICĂRI
*
În funcţie de motorizare.
MOTOARE DIESEL
Ele vă permit accesul la verifi carea nivelului diferitelor lichide, la înlocuirea anumitor elemente şi la reamorsarea pompei
de carburant.
1.
Rezervor de lichid de directi
asistata.
2.
Rezervor instalatie de spălare
geamuri şi faruri.
3.
Rezervor lichid de răcire.
4.
Rezervor lichid de frână.
5.
Baterie/Siguranţe.
6.
Caseta cu siguranţe.
7.
Filtru de aer.
8.
Completare ulei motor.
9.
Jojă ulei motor.
10.
Pompă de reamorsare * .
11 .
Şurub de purjare * . Deoarece circuitul de ali-
mentare cu motorina se afl a
sub presiune inalta, este
interzisa orice interventie
asupra acestuia.
