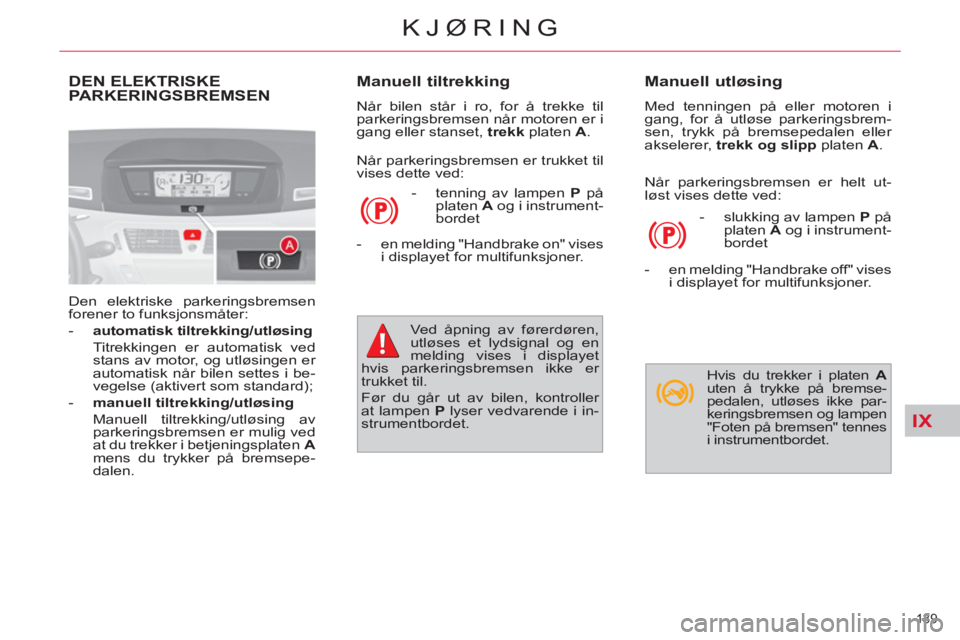

Page 141 of 413
IX
139
KJØRING
DEN ELEKTRISKEPARKERINGSBREMSEN
Den elektriske parkeringsbremsen
forener to funksjonsmåter:
- automatisk tiltrekking/utløsing
Titrekkingen er automatisk ved
stans av motor, og utløsingen er
automatisk når bilen settes i be-
vegelse (aktivert som standard);
- m
anuell tiltrekking/utløsing
Manuell tiltrekking/utløsing av
parkeringsbremsen er mulig ved
at du trekker i betjeningsplaten A
mens du trykker på bremsepe-
dalen.
Manuell tiltrekking
Når bilen står i ro, for å trekke til
parkeringsbremsen når motoren er i
gang eller stanset, trekk
platen A
.
Manuell utløsing
Med tenningen på eller motoren i
gang, for å utløse parkeringsbrem-
sen, trykk på bremsepedalen eller
akselerer, trekk og slipp
platen A
.
- slukking av lampen P
på
platen A
og i instrument-
bordet
- en melding "Handbrake off" vises
i displayet for multifunksjoner. Når parkeringsbremsen er trukket til
vises dette ved:
- tenning av lampen P
på
platen A
og i instrument-
bordet
- en melding "Handbrake on" vises
i displayet for multifunksjoner.
Ved åpning av førerdøren,
utløses et lydsignal og en
melding vises i displayet
hvis parkeringsbremsen ikke er
trukket til.
Før du går ut av bilen, kontroller
at lampen P
lyser vedvarende i in-
strumentbordet. Når parkeringsbremsen er helt ut-
løst vises dette ved:
Hvis du trekker i platen A
uten å trykke på bremse-
pedalen, utløses ikke par-
keringsbremsen og lampen
"Foten på bremsen" tennes
i instrumentbordet.

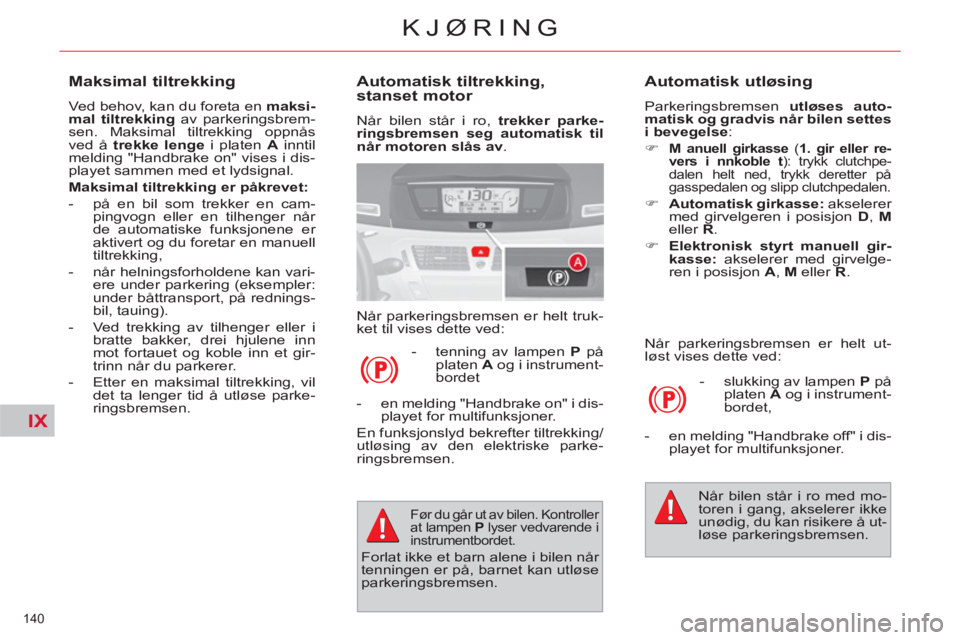

Page 142 of 413
IX
140
KJØRING
Automatisk tiltrekking,
stanset motor
Når bilen står i ro, trekker parke-
ringsbremsen seg automatisk til
når motoren slås av
.
Når parkeringsbremsen er helt truk-
ket til vises dette ved:
- tenning av lampen P
på
platen A
og i instrument-
bordet
Automatisk utløsing
Parkeringsbremsen utløses
auto-
matisk og gradvis når bilen settes
i bevegelse
:
)
M
anuell girkasse
( 1. gir
eller
re-
vers
i
nnkoble
t
): trykk clutchpe-
dalen helt ned, trykk deretter på
gasspedalen og slipp clutchpedalen.
)
Automatisk girkasse:
akselerer
med girvelgeren i posisjon D
, M
eller R
.
)
Elektronisk styrt manuell gir-
kasse:
akselerer med girvelge-
ren i posisjon A
, M
eller R
.
Når parkeringsbremsen er helt ut-
løst vises dette ved:
- slukking av lampen P
på
platen A
og i instrument-
bordet,
- en melding "Handbrake off" i dis-
playet for multifunksjoner.
Når bilen står i ro med mo-
toren i gang, akselerer ikke
unødig, du kan risikere å ut-
løse parkeringsbremsen.
Maksimal tiltrekking
Ved behov, kan du foreta en maksi-
mal tiltrekking
av parkeringsbrem-
sen. Maksimal tiltrekking oppnås
ved å trekke lenge
i platen A
inntil
melding "Handbrake on" vises i dis-
playet sammen med et lydsignal.
Maksimal tiltrekking er påkrevet:
- på en bil som trekker en cam-
pingvogn eller en tilhenger når
de automatiske funksjonene er
aktivert og du foretar en manuell
tiltrekking,
- når helningsforholdene kan vari-
ere under parkering (eksempler:
under båttransport, på rednings-
bil, tauing).
- Ved trekking av tilhenger eller i
bratte bakker, drei hjulene inn
mot fortauet og koble inn et gir-
trinn når du parkerer.
- Etter en maksimal tiltrekking, vil
det ta lenger tid å utløse parke-
ringsbremsen.
Før du går ut av bilen. Kontroller
at lampen P
lyser vedvarende i
instrumentbordet.
Forlat ikke et barn alene i bilen når
tenningen er på, barnet kan utløse
parkeringsbremsen.
- en melding "Handbrake on" i dis-
playet for multifunksjoner.
En funksjonslyd bekrefter tiltrekking/
utløsing av den elektriske parke-
ringsbremsen.

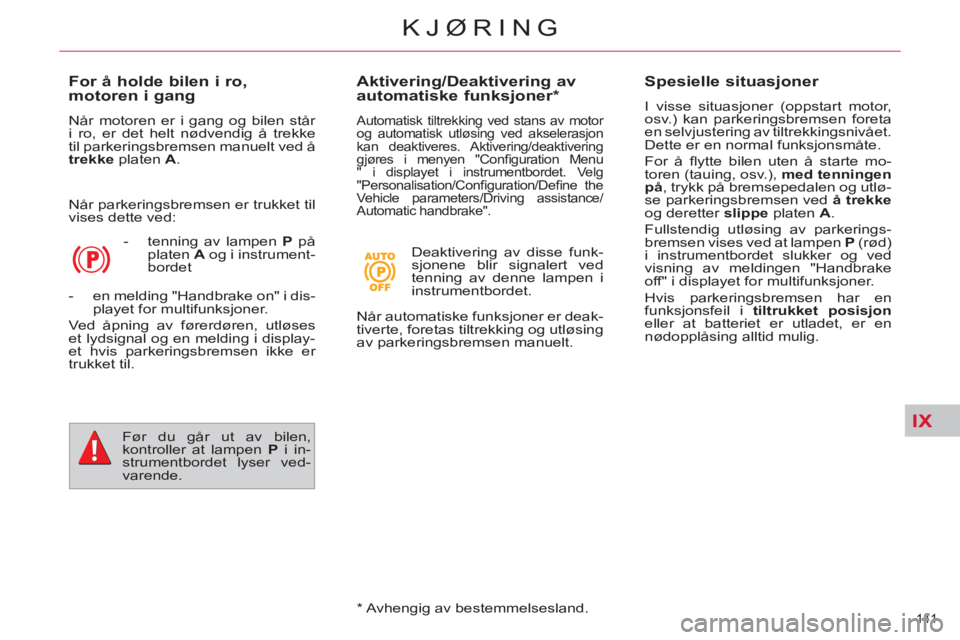

Page 143 of 413
IX
141
KJØRING
For å holde bilen i ro,
motoren i gang
Når motoren er i gang og bilen står
i ro, er det helt nødvendig å trekke
til parkeringsbremsen manuelt ved å
trekke
platen A
.
Når parkeringsbremsen er trukket til
vises dette ved:
- tenning av lampen P
på
platen A
og i instrument-
bordet
- en melding "Handbrake on" i dis-
playet for multifunksjoner.
Ved åpning av førerdøren, utløses
et lydsignal og en melding i display-
et hvis parkeringsbremsen ikke er
trukket til.
Før du går ut av bilen,
kontroller at lampen P
i in-
strumentbordet lyser ved-
varende.
Spesielle situasjoner
I visse situasjoner (oppstart motor,
osv.) kan parkeringsbremsen foreta
en selvjustering av tiltrekkingsnivået.
Dette er en normal funksjonsmåte.
For å fl ytte bilen uten å starte mo-
toren (tauing, osv.), med tenningen
på
, trykk på bremsepedalen og utlø-
se parkeringsbremsen ved å trekke
og deretter slippe
platen A
.
Fullstendig utløsing av parkerings-
bremsen vises ved at lampen P
(rød)
i instrumentbordet slukker og ved
visning av meldingen "Handbrake
off" i displayet for multifunksjoner.
Hvis parkeringsbremsen har en
funksjonsfeil i tiltrukket posisjon
eller at batteriet er utladet, er en
nødopplåsing alltid mulig.
Aktivering/Deaktivering av
automatiske funksjoner *
Automatisk tiltrekking ved stans av motor
og automatisk utløsing ved akselerasjon
kan deaktiveres. Aktivering/deaktivering
gjøres i menyen "Confi guration Menu
" i displayet i instrumentbordet. Velg
"Personalisation/Confi guration/Defi ne the
Vehicle parameters/Driving assistance/
Automatic handbrake".
Deaktivering av disse funk-
sjonene blir signalert ved
tenning av denne lampen i
instrumentbordet.
* Avhengig av bestemmelsesland. Når automatiske funksjoner er deak-
tiverte, foretas tiltrekking og utløsing
av parkeringsbremsen manuelt.

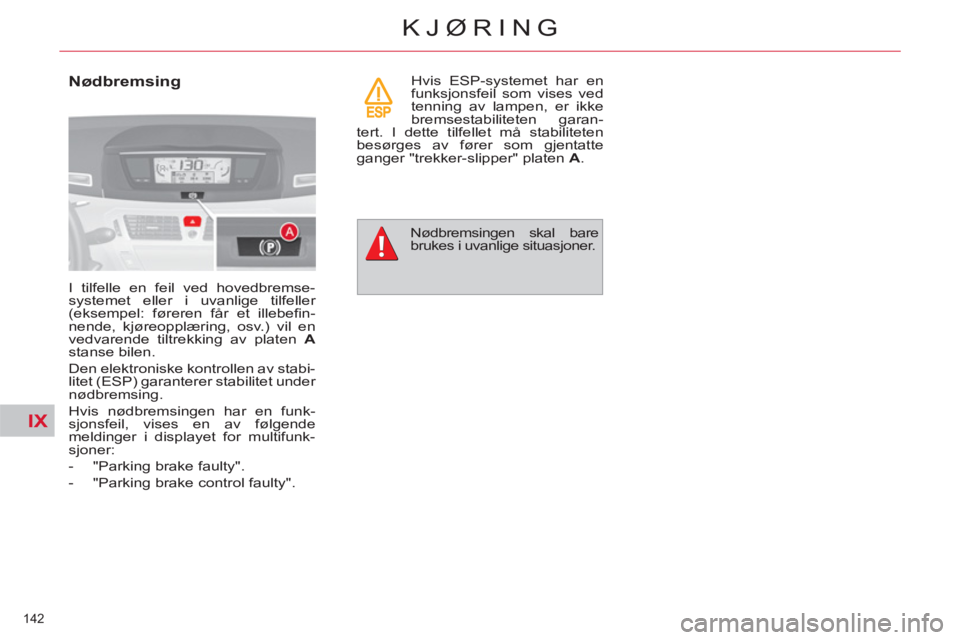

Page 144 of 413
IX
142
KJØRING
Nødbremsing
I tilfelle en feil ved hovedbremse-
systemet eller i uvanlige tilfeller
(eksempel: føreren får et illebefi n-
nende, kjøreopplæring, osv.) vil en
vedvarende tiltrekking av platen A
stanse bilen.
Den elektroniske kontrollen av stabi-
litet (ESP) garanterer stabilitet under
nødbremsing.
Hvis nødbremsingen har en funk-
sjonsfeil, vises en av følgende
meldinger i displayet for multifunk-
sjoner:
- "Parking brake faulty".
- "Parking brake control faulty". Hvis ESP-systemet har en
funksjonsfeil som vises ved
tenning av lampen, er ikke
bremsestabiliteten garan-
tert. I dette tilfellet må stabiliteten
besørges av fører som gjentatte
ganger "trekker-slipper" platen A
.
Nødbremsingen skal bare
brukes i uvanlige situasjoner.

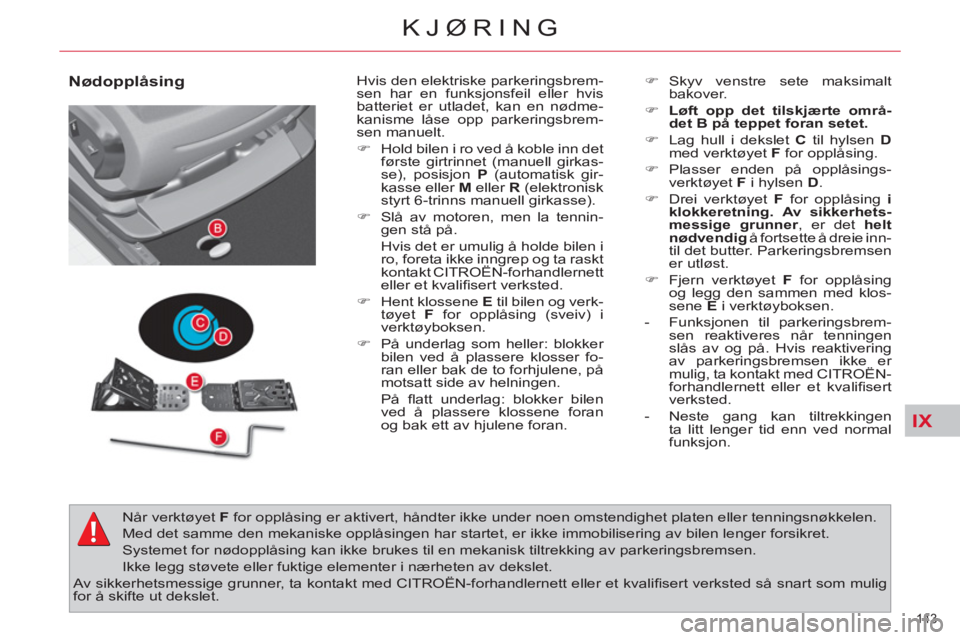

Page 145 of 413
IX
143
KJØRING
Nødopplåsing
Hvis den elektriske parkeringsbrem-
sen har en funksjonsfeil eller hvis
batteriet er utladet, kan en nødme-
kanisme låse opp parkeringsbrem-
sen manuelt.
)
Hold bilen i ro ved å koble inn det
første girtrinnet (manuell girkas-
se), posisjon P
(automatisk gir-
kasse eller M
eller R
(elektronisk
styrt 6-trinns manuell girkasse).
)
Slå av motoren, men la tennin-
gen stå på.
Hvis det er umulig å holde bilen i
ro, foreta ikke inngrep og ta raskt
kontakt CITROËN-forhandlernett
eller et kvalifi sert verksted.
)
Hent klossene E
til bilen og verk-
tøyet F
for opplåsing (sveiv) i
verktøyboksen.
)
På underlag som heller: blokker
bilen ved å plassere klosser fo-
ran eller bak de to forhjulene, på
motsatt side av helningen.
På fl att underlag: blokker bilen
ved å plassere klossene foran
og bak ett av hjulene foran.
)
Skyv venstre sete maksimalt
bakover.
)
Løft opp det tilskjærte områ-
det
B
på teppet foran setet.
)
Lag hull i dekslet C
til hylsen D
med verktøyet F
for opplåsing.
)
Plasser enden på opplåsings-
verktøyet F
i hylsen D
.
)
Drei verktøyet F
for opplåsing i
klokkeretning.
Av sikkerhets-
messige grunner
, er det helt
nødvendig
å fortsette å dreie inn-
til det butter. Parkeringsbremsen
er utløst.
)
Fjern verktøyet F
for opplåsing
og legg den sammen med klos-
sene E
i verktøyboksen.
- Funksjonen til parkeringsbrem-
sen reaktiveres når tenningen
slås av og på. Hvis reaktivering
av parkeringsbremsen ikke er
mulig, ta kontakt med CITROËN-
forhandlernett eller et kvalifi sert
verksted.
- Neste gang kan tiltrekkingen
ta litt lenger tid enn ved normal
funksjon.
Når verktøyet F
for opplåsing er aktivert, håndter ikke under noen omstendighet platen eller tenningsnøkkelen.
Med det samme den mekaniske opplåsingen har startet, er ikke immobilisering av bilen lenger forsikret.
Systemet for nødopplåsing kan ikke brukes til en mekanisk tiltrekking av parkeringsbremsen.
Ikke legg støvete eller fuktige elementer i nærheten av dekslet.
Av sikkerhetsmessige grunner, ta kontakt med CITROËN-forhandlernett eller et kvalifi sert verksted så snart som mulig
for å skifte ut dekslet.

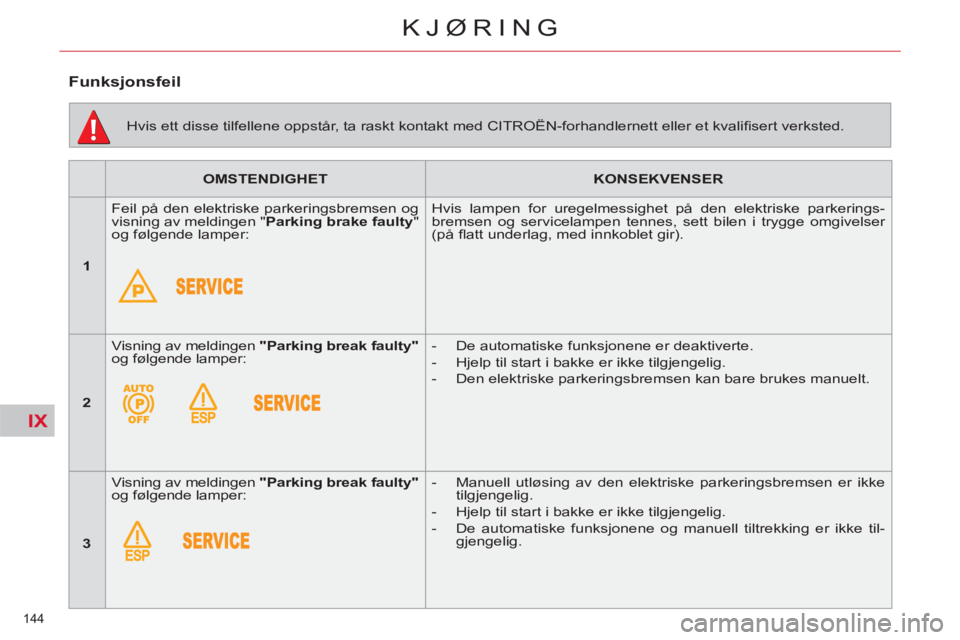

Page 146 of 413
IX
144
KJØRING
OMSTENDIGHET
KONSEKVENSER
1
Feil på den elektriske parkeringsbremsen og
visning av meldingen " Parking brake faulty
"
og følgende lamper: Hvis lampen for uregelmessighet på den elektriske parkerings-
bremsen og servicelampen tennes, sett bilen i trygge omgivelser
(på fl att underlag, med innkoblet gir).
2
Visning av meldingen "Parking break faulty"
og følgende lamper:
- De automatiske funksjonene er deaktiverte.
- Hjelp til start i bakke er ikke tilgjengelig.
- Den elektriske parkeringsbremsen kan bare brukes manuelt.
3
Visning av meldingen "Parking break faulty"
og følgende lamper:
- Manuell utløsing av den elektriske parkeringsbremsen er ikke
tilgjengelig.
- Hjelp til start i bakke er ikke tilgjengelig.
- De automatiske funksjonene og manuell tiltrekking er ikke til-
gjengelig.
Hvis ett disse tilfellene oppstår, ta raskt kontakt med CITROËN-forhandlernett eller et kvalifi sert verksted.
Funksjonsfeil

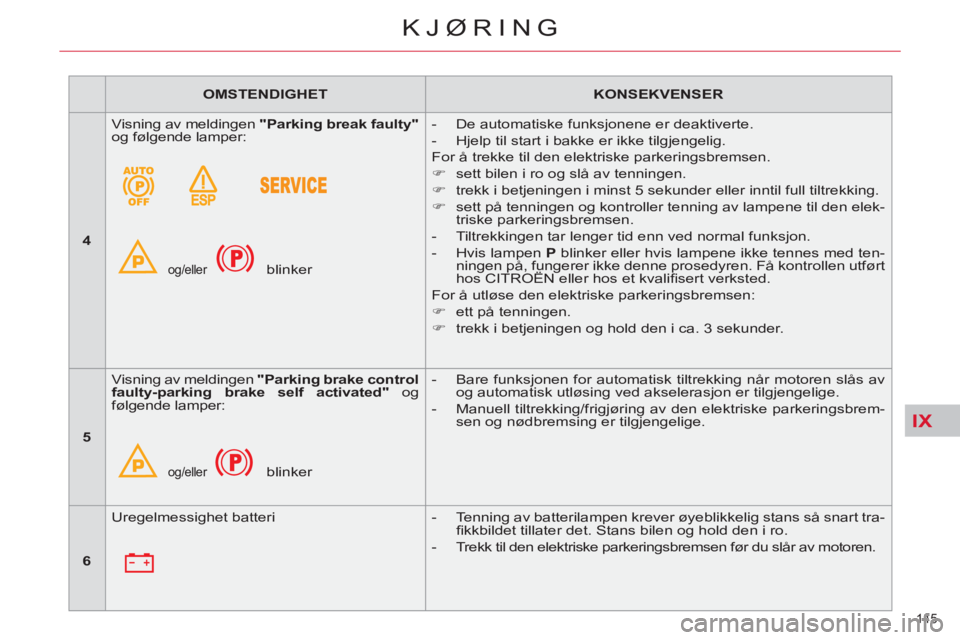

Page 147 of 413
IX
145
KJØRING
OMSTENDIGHET
KONSEKVENSER
4
Visning av meldingen "Parking break faulty"
og følgende lamper:
og/eller blinker
- De automatiske funksjonene er deaktiverte.
- Hjelp til start i bakke er ikke tilgjengelig.
For å trekke til den elektriske parkeringsbremsen.
)
sett bilen i ro og slå av tenningen.
)
trekk i betjeningen i minst 5 sekunder eller inntil full tiltrekking.
)
sett på tenningen og kontroller tenning av lampene til den elek-
triske parkeringsbremsen.
- Tiltrekkingen tar lenger tid enn ved normal funksjon.
- Hvis lampen P
blinker eller hvis lampene ikke tennes med ten-
ningen på, fungerer ikke denne prosedyren. Få kontrollen utført
hos CITROËN eller hos et kvalifi sert verksted.
For å utløse den elektriske parkeringsbremsen:
)
ett på tenningen.
)
trekk i betjeningen og hold den i ca. 3 sekunder.
5
Visning av meldingen "Parking brake control
faulty-parking brake self activated"
og
følgende lamper:
og/eller blinker
- Bare funksjonen for automatisk tiltrekking når motoren slås av
og automatisk utløsing ved akselerasjon er tilgjengelige.
- Manuell tiltrekking/frigjøring av den elektriske parkeringsbrem-
sen og nødbremsing er tilgjengelige.
6
Uregelmessighet batteri
- Tenning av batterilampen krever øyeblikkelig stans så snart tra-
fi kkbildet tillater det. Stans bilen og hold den i ro.
- Trekk til den elektriske parkeringsbremsen før du slår av motoren.
Page 148 of 413
IX
146
KJØRING

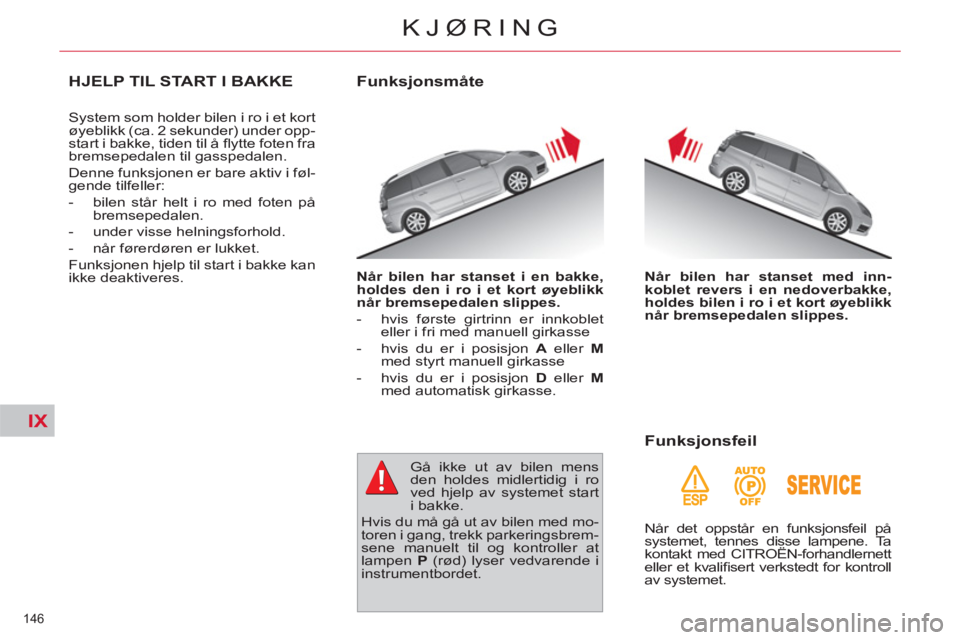

HJELP TIL START I BAKKE
System som holder bilen i ro i et kort
øyeblikk (ca. 2 sekunder) under opp-
start i bakke, tiden til å fl ytte foten fra
bremsepedalen til gasspedalen.
Denne funksjonen er bare aktiv i føl-
gende tilfeller:
- bilen står helt i ro med foten på
bremsepedalen.
- under visse helningsforhold.
- når førerdøren er lukket.
Funksjonen hjelp til start i bakke kan
ikke deaktiveres.
Funksjonsmåte
Funksjonsfeil
Når det oppstår en funksjonsfeil på
systemet, tennes disse lampene. Ta
kontakt med CITROËN-forhandlernett
eller et kvalifi sert verkstedt for kontroll
av systemet.
Når bilen har stanset i en bakke,
holdes den i ro i et kort øyeblikk
når bremsepedalen slippes.
- hvis første girtrinn er innkoblet
eller i fri med manuell girkasse
- hvis du er i posisjon A
eller M
med styrt manuell girkasse
- hvis du er i posisjon D
eller M
med automatisk girkasse.
Når bilen har stanset med inn-
koblet revers i en nedoverbakke,
holdes bilen i ro i et kort øyeblikk
når bremsepedalen slippes.
Gå ikke ut av bilen mens
den holdes midlertidig i ro
ved hjelp av systemet start
i bakke.
Hvis du må gå ut av bilen med mo-
toren i gang, trekk parkeringsbrem-
sene manuelt til og kontroller at
lampen P
(rød) lyser vedvarende i
instrumentbordet.
Page 149 of 413
IX
147
KJØRING
5-TRINNS MANUELL GIRKASSE
Oppstart av bilen
)
Kontroller at girspaken står i fri.
)
Berør ikke gasspedalen.
)
For dieselmotorene; drei nøk-
kelen til posisjon M
og vent til
forvarmingslampen slukker hvis
den er er tent.
)
Påvirk starteren ved å dreie nøk-
kelen helt til motoren starter (ikke
lenger enn 10 sekunder).
)
For temperaturer under 0 °C, trå
inn clutchen mens starteren på-
virkes for å lette oppstarten.
Revers skal kun legges inn når bilen
står i ro og motoren går på tomgang.
Skifte til revers
)
Forfl ytt girspaken mot høyre og
deretter bakover.
Page 150 of 413
IX
148
KJØRING
INDIKATOR FOR GIRSKIFTE *
System på biler med manuell gir-
kasse som gjør det mulig å redusere
drivstofforbruket ved å anbefale skif-
te til et høyere gir.
Funksjon
Systemet trer i kraft utelukkende for
å oppfordre til økonomisk kjøring.
Avhengig av kjøresituasjon og ut-
styr, kan det være at systemet ber
deg om å hoppe over ett eller fl ere
gir. Du kan gjøre dette uten å koble
inn de mellomliggende girene.
Anbefalingene om girskifte er
ikke å oppfatte som obligatoriske.
Veiforholdene, trafi kktettheten og
sikkerheten er elementer som er av-
gjørende for det optimale girvalget.
Føreren er derfor selv ansvarlig for
om han vil følge systemets anvisnin-
ger, eller ikke.
Denne funksjonen kan ikke nøytra-
liseres.
* Avhengig av motor.
Eksempel:
- Du kjører i tredje gir.
- Du har et moderat trykk på gass-
pedalen.
- Systemet kan be deg om å koble
inn et høyere gir.
Informasjonen gis i form av en pil i
displayet i instrumentbordet.
Avhengig av bilens utstyr, kan dette
ledsages av den anbefalte girposi-
sjonen.
Ved kjøring som krever spe-
sielt mye av motoren (hardt
trykk på gasspedalen, for
eksempel, ved forbikjøring,
osv.), vil ikke systemet anbefale
girskifte.
Systemet vil aldri foreslå følgende:
- å koble inn første gir,
- å sette bilen i revers,
- å gire ned.
