CITROEN C4 SPACETOURER 2014 Eksploatavimo vadovas (in Lithuanian)

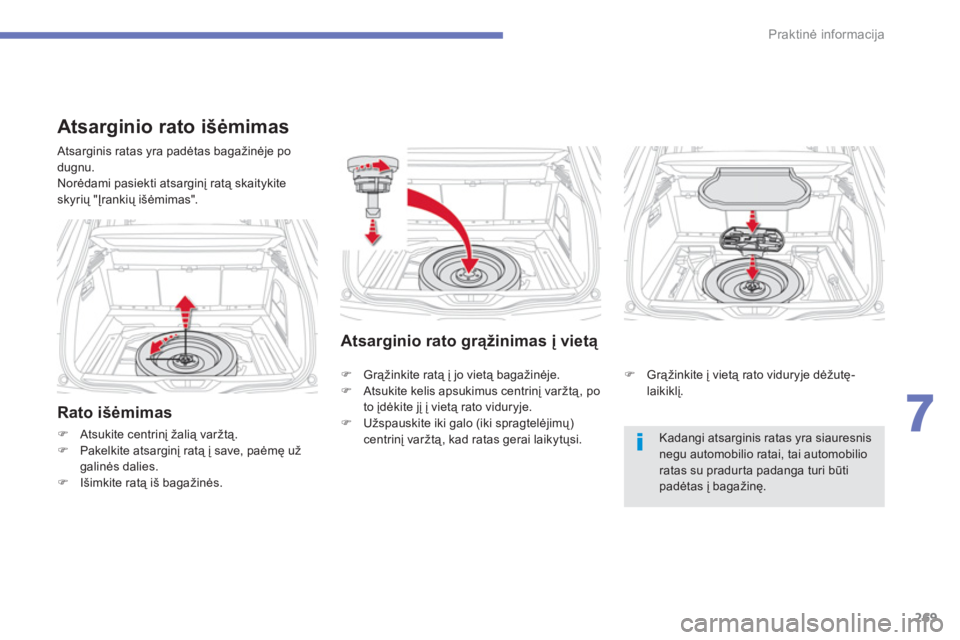

269
7
Praktinė informacija


Rato išėmimas
)Atsukite centrinį žalią varžtą. )Pakelkite atsarginį ratą į save, paėmę užgalinės dalies.)Išimkite ratą iš bagažinės.

Kadangi atsarginis ratas yra siauresnis negu automobilio ratai, tai automobilio ratas su pradurta padanga turi būtipadėtas į bagažinę.

Atsarginis ratas yra padėtas bagažinėje po
dugnu.
Norėdami pasiekti atsarginį ratą skaitykite
skyrių "Įrankių išėmimas".












Atsarginio rato išėmimas
Atsarginio rato grąžinimas į vietą
)
Grąžinkite ratą į jo vietą bagažinėje. )
Atsukite kelis apsukimus centrinį varžtą, po
to įdėkite jį į vietą rato viduryje.
)
Užspauskite iki galo (iki spragtelėjimų) centrinį varžtą, kad ratas gerai laikytųsi.
)
Grąžinkite į vietą rato viduryje dėžutę-laikiklį.

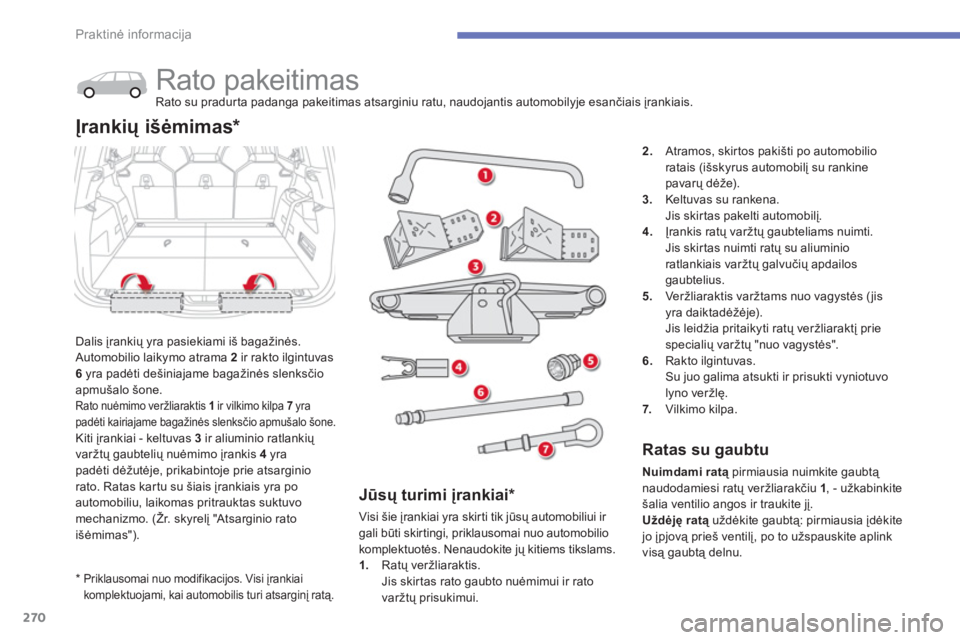

270
Praktinė informacija
*Priklausomai nuo modifikacijos. Visi įrankiai
komplektuojami, kai automobilis turi atsarginį ratą.











Rato pakeitimas Rato su pradur ta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.
Dalis įrankių
yra pasiekiami iš bagažinės. Automobilio laikymo atrama 2
ir rakto ilgintuvas
6yra padėti dešiniajame bagažinės slenksčio apmušalo šone.Rato nuėmimo ver

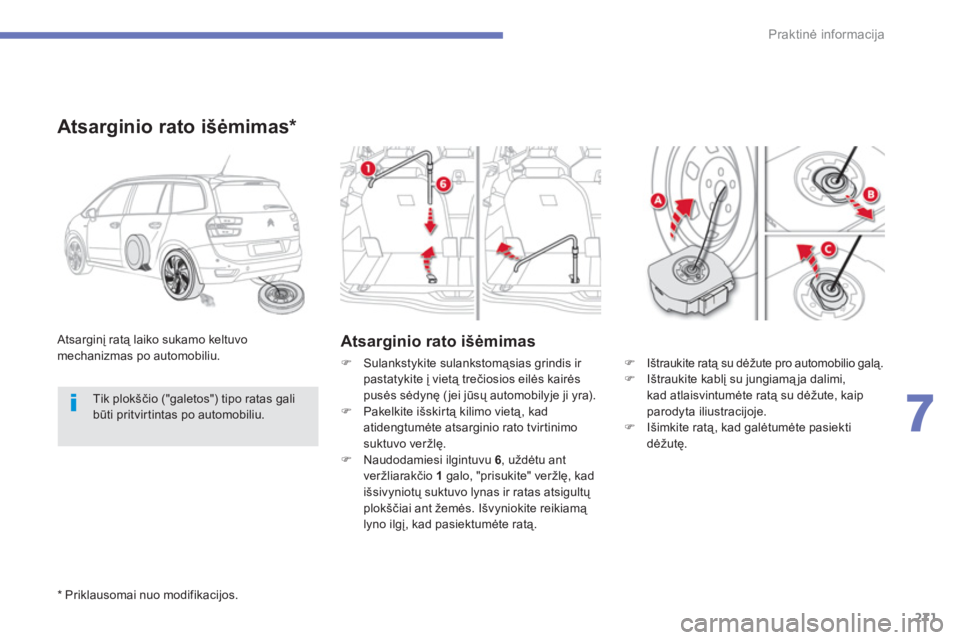

271
7
Praktinė informacija


*
Priklausomai nuo modifikacijos.
Atsarginio rato išėmimas
Atsarginį ratą laiko sukamo keltuvo mechanizmas po automobiliu.












Atsarginio rato išėmimas *
)Ištraukite ratą su dėžute pro automobilio galą. )
Ištraukite kablį su jungiamąja dalimi,
kad atlaisvintumėte ratą su dėžute, kaip
parodyta iliustracijoje.)
Išimkite ratą, kad galėtumėte pasiekti
dėžutę.
)
Sulankstykite sulankstomąsias grindis ir
pastatykite į vietą trečiosios eilės kairės
pusės sėdynę
(jei jūsų automobilyje ji yra).)
Pakelkite išskirtą kilimo vietą, kad
atidengtumėte atsarginio rato tvirtinimo suktuvo veržlę.)
Naudodamiesi ilgintuvu 6
, uždėtu ant
veržliarakčio 1
galo, "prisukite" veržlę, kad
išsivyniotų suktuvo lynas ir ratas atsigultų
plok

272
Praktinė informacija
Pradurtas ratas negali būti pritvirtintas po automobiliu. Jis turi būti padėtas į bagažinę. Norėdami apsaugotibagažinės vidų naudokitės apvalkalu.
)Paspauskite liežuvėlį, perslinkite dėžutėsdangtelį iki vidurio ir nuimkite jį, - taip
galėsite išimti kitus įrankius (keltuvą ir aliuminio ratlankių varžtų gaubtelių nuimtuvą).



Atsarginio rato grąžinimas į vietą
)Įdėkite atitinkamus įrankius į dėžutę ir
uždarykite jos dangtelį.)Padėkite dėžutę su įrankiais ant žemės.


Įrankių padėjimas
)
Įdėkite įrankius į dėžutę ir padėkite dėžutę į
automobilio bagažinę.
)
Vyniokite suktuvo lyną sukdami veržliaraktį
pagal laikrodžio rodyklę: kai lynas bus
visiškai susivyniojęs, jūs nebejausite
pasipriešinimo.
) Padėkite likusius įrankius į jų vietas
bagažinėje.

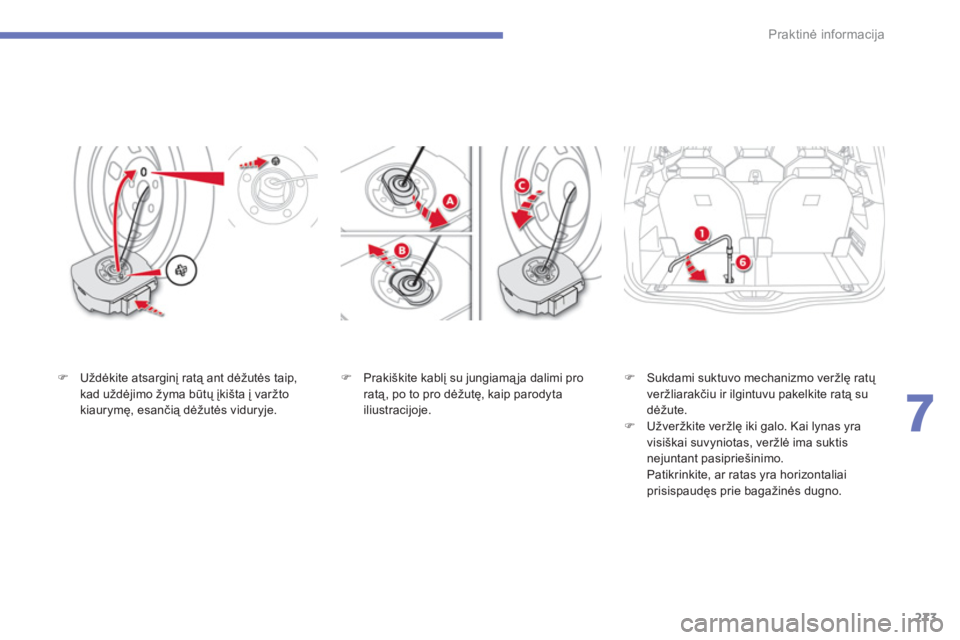

273
7
Praktinė informacija
)
Prakiškite kablį su jungiamąja dalimi pro
ratą, po to pro dėžutę, kaip parodyta
iliustraci
joje.
) Sukdami suktuvo mechanizmo veržlę ratų
veržliarakčiu ir ilgintuvu pakelkite ratą su
dė

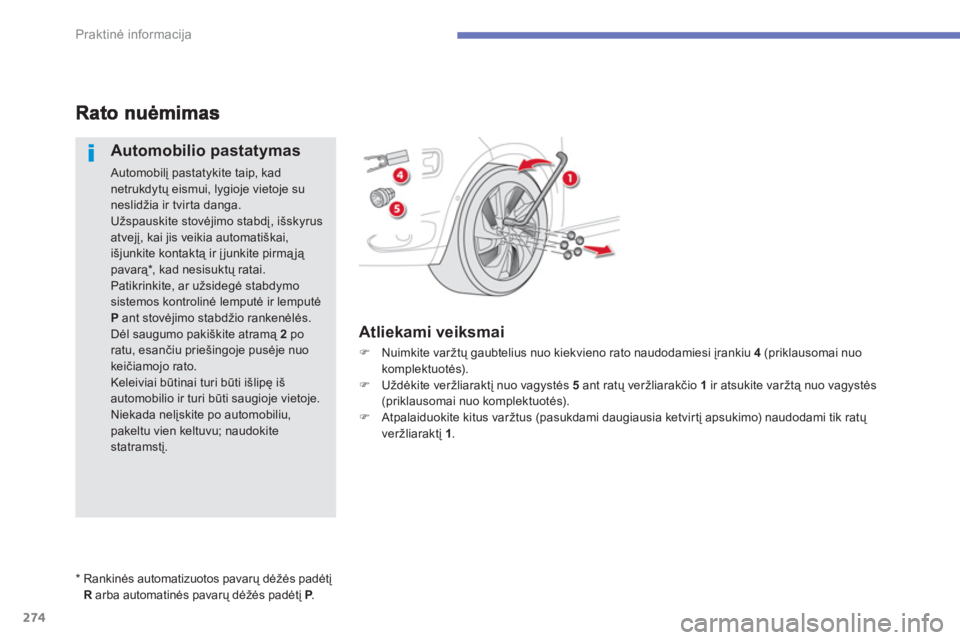

274
Praktinė informacija


Automobilio pastatymas
Automobilį pastatykite taip, kad netrukdytų eismui, lygioje vietoje suneslidžia ir tvirta danga.
Užspauskite stovėjimo stabdį, išskyrus
atvejį, kai jis veikia automatiškai, išjunkite kontaktą ir įjunkite pirmąją pavarą *
, kad nesisuktų ratai.
Patikrinkite, ar užsidegė stabdymosistemos kontrolinė lemputė ir lemputė Pant stovėjimo stabdžio rankenėlės.
Dėl saugumo pakiškite atramą 2
po ratu, esančiu priešingoje pusėje nuo keičiamojo rato.
Keleiviai būtinai turi būti išlipę išautomobilio ir turi būti saugioje vietoje.
Niekada nelįskite po automobiliu, pakeltu vien keltuvu; naudokite statramstį.




Atliekami veiksmai
*

Rankinės automatizuotos pavarų dėžės padėtį R
arba automatinės pavarų dėžės padėtį RP. P
)
Nuimkite varžtų gaubtelius nuo kiekvieno rato naudodamiesi įrankiu 4(priklausomai nuokomplektuotės). )
Uždėkite veržliaraktį nuo vagystės 5ant ratų veržliarakčio 1ir atsukite varžtą nuo vagystės (priklausomai nuo komplektuotės). )
Atpalaiduokite kitus varžtus (pasukdami daugiausia ketvirtį apsukimo) naudodami tik ratų
veržliaraktį 1 .

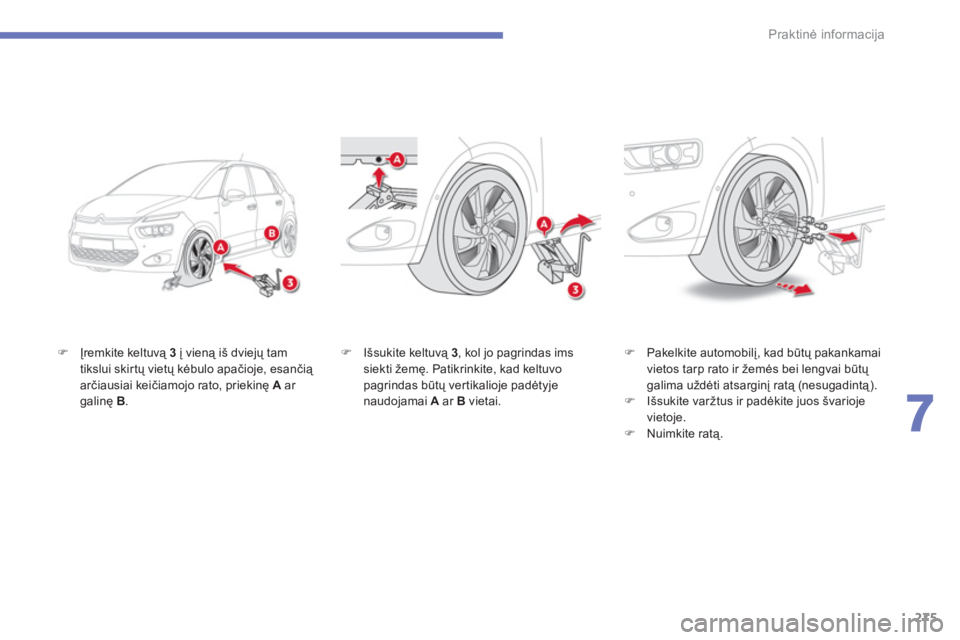

275
7
Praktinė informacija
)Įremkite keltuvą 3
į vieną iš dviejų tam
tikslui skirtų vietų kėbulo apačioje, esančią arčiausiai keičiamojo rato, priekinę Aar
galinę B.
)
Išsukite keltuvą 3
, kol jo pagrindas ims siekti žemę. Patikrinkite, kad keltuvo
pagrindas būtų ver tikalioje padėtyje
naudojamai Aar Bvietai.
)
Pakelkite automobilį, kad būtų pakankamai
vietos tarp rato ir žemės bei lengvai būtų
galima u

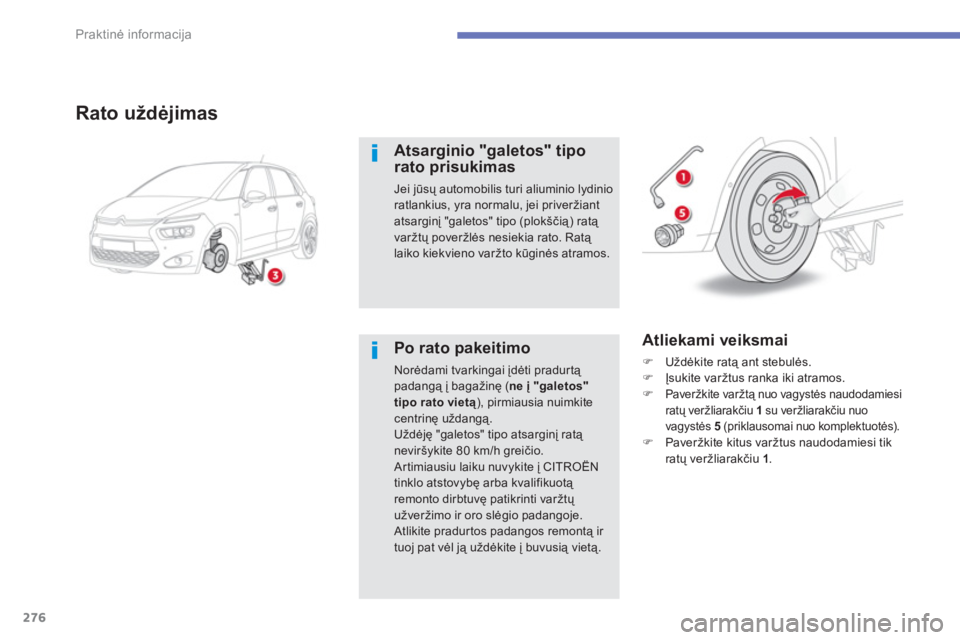

276
Praktinė informacija
Rato uždėjimas
Atsarginio "galetos" tiporato prisukimas
Jei jūsų automobilis turi aliuminio lydinioratlankius, yra normalu, jei priveržiant atsarginį "galetos" tipo (plokščią) ratą
var

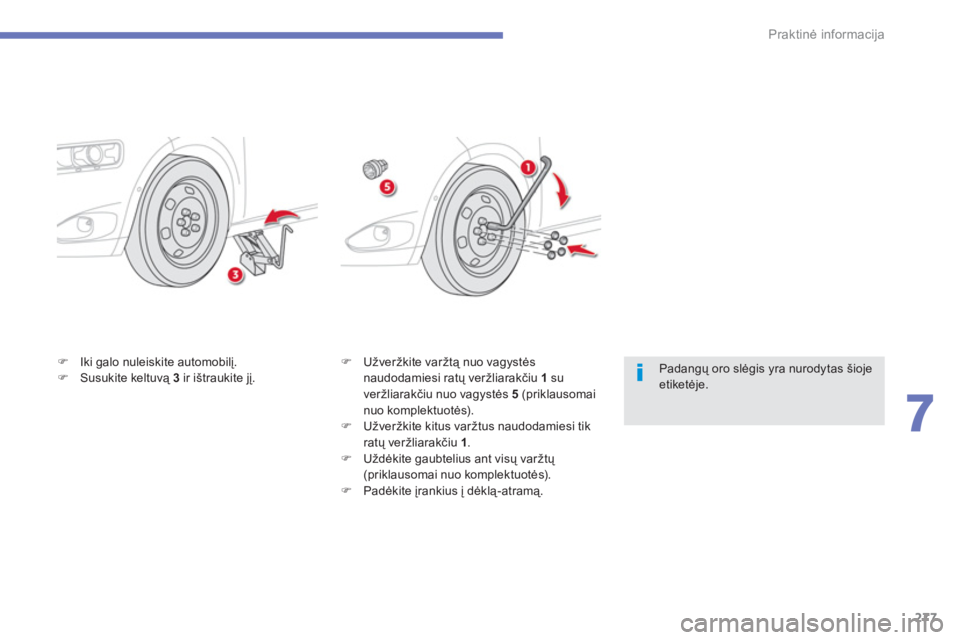

277
7
Praktinė informacija
)Iki galo nuleiskite automobilį. )Susukite keltuvą 3
ir ištraukite jį. )
Užveržkite varžtą nuo vagystės
naudodamiesi ratų veržliarakčiu 1 su
veržliarakčiu nuo vagystės 5(priklausomai
nuo komplektuotės). )
Užveržkite kitus varžtus naudodamiesi tik ratų veržliarakčiu 1.)
Uždėkite gaubtelius ant visų varžtų (priklausomai nuo komplektuotės).)
Padėkite įrankius į dėkl
-atramą.
Padangų oro slėgis yra nurodytas šioje etiketėje.

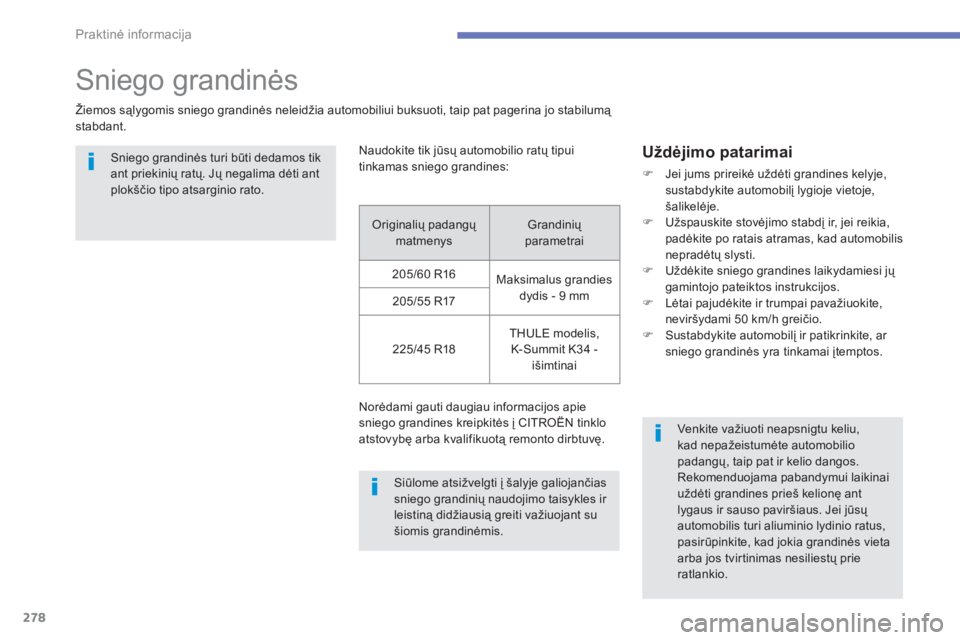

278
Praktinė informacija
Originalių padangų matmenys Grandinių parametrai
2
05/60 R16
Maksimalus grandies
dydis - 9 mm
205/55 R17
22
5/45 R18THULE modelis,
K-Summit K34 -
i
