CITROEN C4 SPACETOURER 2014 Eksploatavimo vadovas (in Lithuanian)

259
6
Saugumas

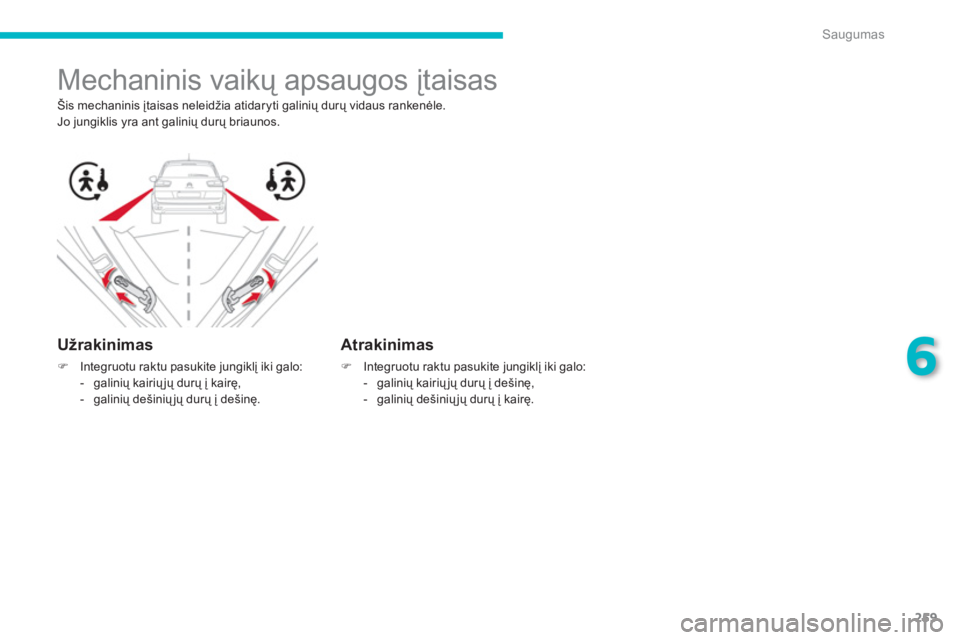

Mechaninis vaikų apsaugos įtaisas

Šis mechaninis įtaisas neleidžia atidaryti galinių durų vidaus rankenėle.
Jo jungiklis yra ant galinių durų briaunos.


Užrakinimas
)Integruotu raktu pasukite jungiklį iki galo:
- galinių kairiųj
Ð durų į kairę,
- galinių dešiniųjų durų į dešinę.


Atrakinimas
)
Integruotu raktu pasukite jungiklį iki galo:


- galinių kairiųjų durų į dešinę,

- galinių dešiniųjų durų į kairę.

260
Praktinė informacija

Šis komplektas yra padėtas pasidėjimo dėžėje, esančioje po bagažinės grindimis. Tai komplektas, sudar
ytas iš kompresoriaus
ir kasetės su užkimšimo medžiaga, kuri jums leidžia laikinai sutaisyti
padangą, kad
galėtumėte nuvykti į artimiausią remonto
dirbtuvę.
Juo galima užtaisyti daugumą skylių,
atsiradusių pradūrus padangą ir esančių ant padangos riedamosios dalies arba ant šios
dalies kampo.

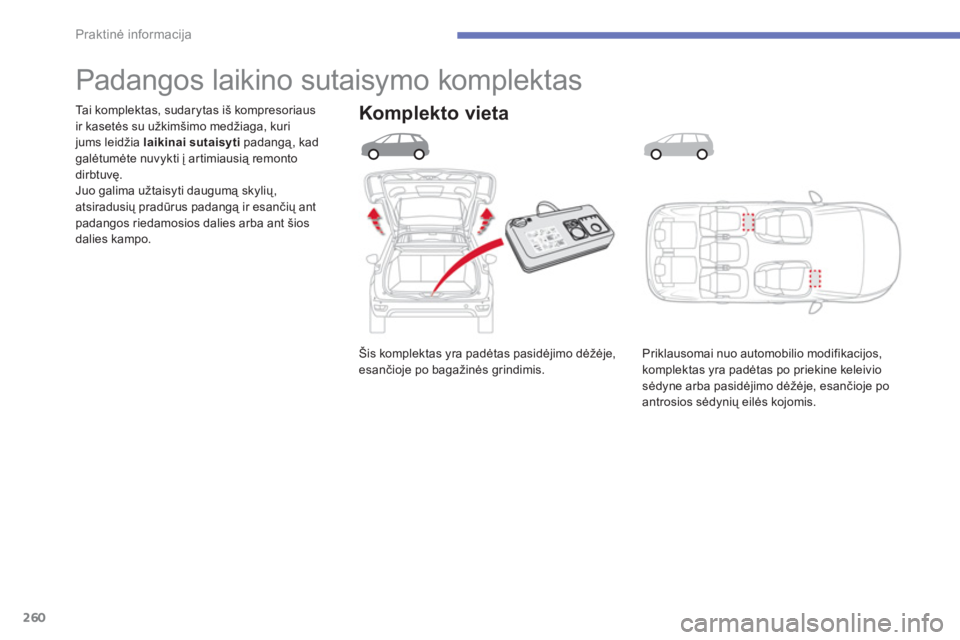

Padangos laikino sutaisymo komplektas


Komplekto vieta


Priklausomai nuo automobilio modifikacijos, komplektas yra padėtas po priekine keleiviosėdyne arba pasidėjimo dėžėje, esančioje po
antrosios sėdynių eilės kojomis.

261
7
Praktinė informacija

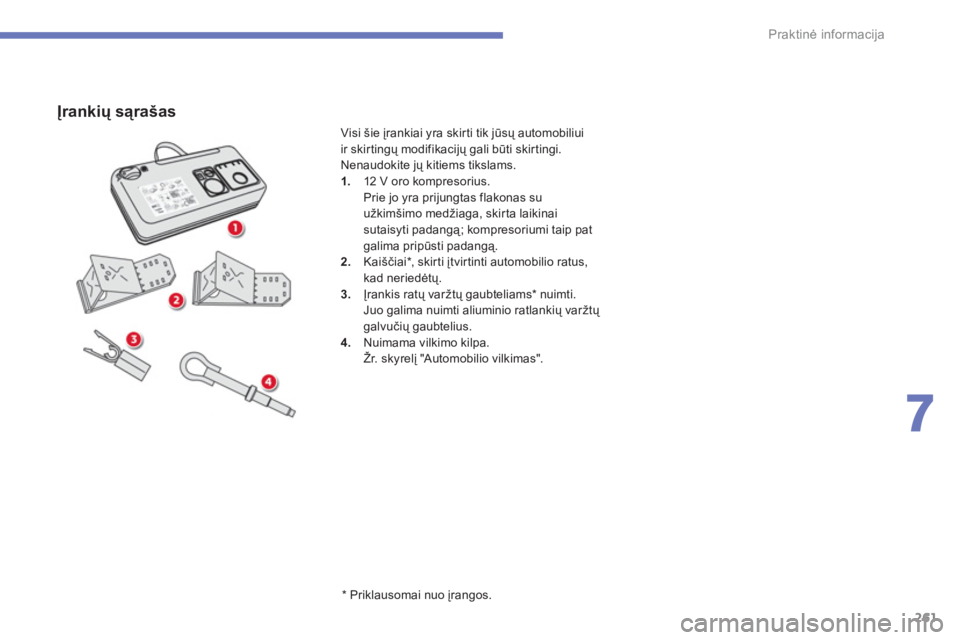

Įrankių sąrašas


*
Priklausomai nuo įrangos. Visi
šie įrankiai yra skir ti tik jūsų automobiliui ir skir tingų modifikacijų gali būti skirtingi.
Nenaudokite jų kitiems tikslams.
1.12 V oro kompresorius.
Prie jo yra prijungtas flakonas suužkimšimo medžiaga, skirta laikinaisutaisyti padangą; kompresoriumi taip pat
galima pripūsti padangą.2.
Kaiščiai *
, skir ti įtvirtinti automobilio ratus, kad neriedėtų.3.
Įrankis ratų varžtų gaubteliams *
nuimti.
Juo galima nuimti aliuminio ratlankių varžtų galvučių gaubtelius.
4. Nuimama vilkimo kilpa.
Žr. skyrelį "Automobilio vilkimas".

262
Praktinė informacija

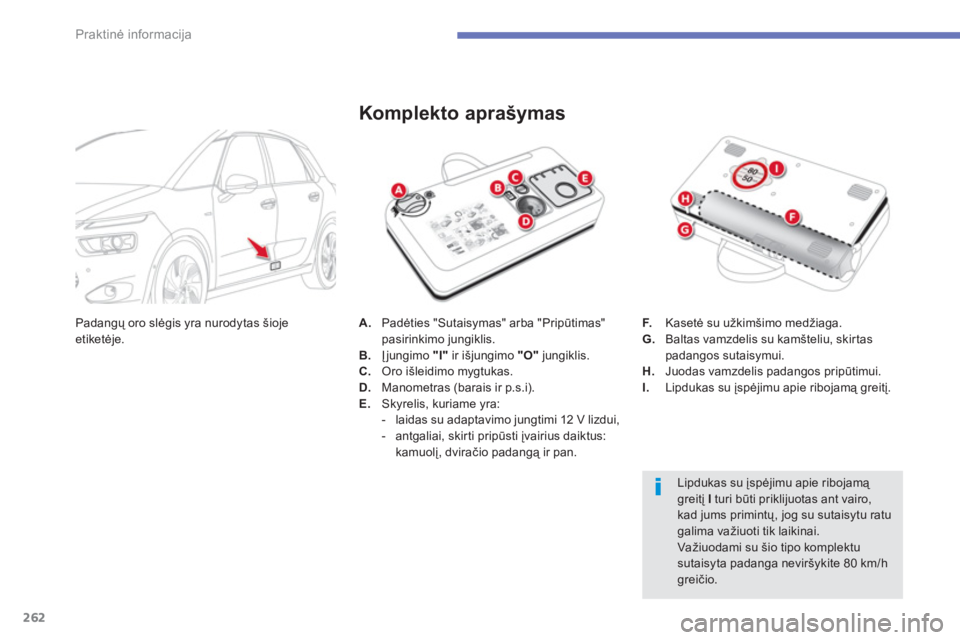

A.
Padėties "Sutaisymas" arba "Pripūtimas"
pasirinkimo jungiklis.B. Įjungimo "I"
ir išjungimo "O"
jungiklis.C.
Oro išleidimo mygtukas.D.Manometras (barais ir p.s.i).
E.Skyrelis, kuriame yra:


- laidas su adaptavimo jungtimi 12 V lizdui,

- ant
galiai, skirti pripūsti įvairius daiktus:
kamuolį, dviračio padangą ir pan.


Komplekto aprašymas


Lipdukas su įspėjimu apie ribojamą greitį Ituri būti priklijuotas ant vairo,kad jums primintų, jog su sutaisytu ratugalima važiuoti tik laikinai.

Važiuodami su šio tipo komplektusutaisyta padanga neviršykite 80 km/h greičio. F
.Kasetė su užkimšimo medžiaga. G.
Baltas vamzdelis su kamšteliu, skirtaspadangos sutaisymui.H.
Juodas vamzdelis padangos pripūtimui.I.
Lipdukas su įspėjimu apie ribojamą greitį. Padan
gų oro slėgis yra nurodytas šiojeetiketėje.

263
7
Praktinė informacija

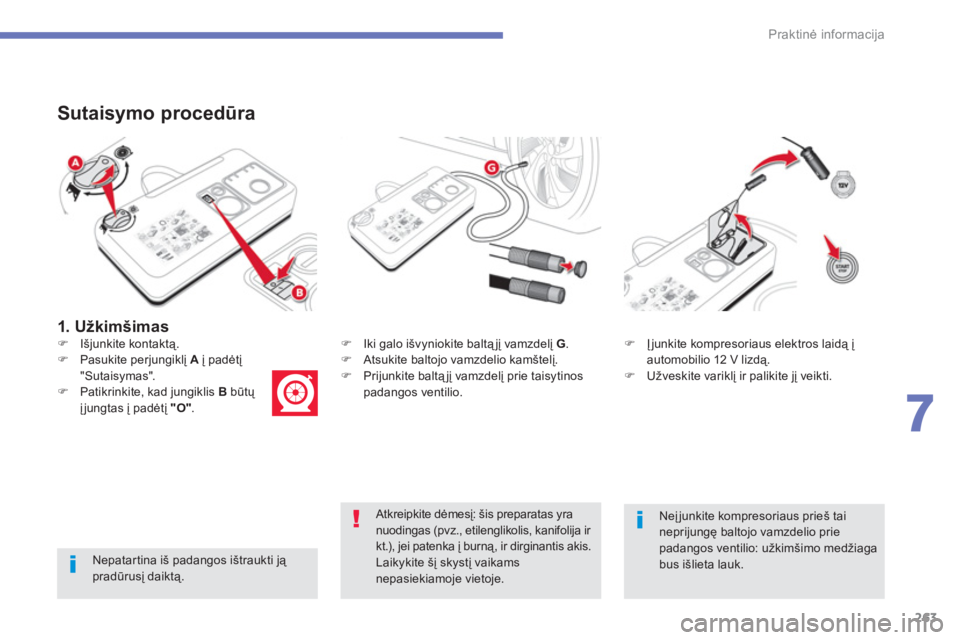

1. Užkimšimas


Sutaisymo procedūra


Nepatar tina iš padangos ištraukti ją pradūrusį daiktą.
)
Iki galo išvyniokite baltąjį vamzdelį G
. )
Atsukite baltojo vamzdelio kamštelį.)
Prijunkite baltąjį vamzdelį prie taisytinos
padangos ventilio.
)Išjunkite kontaktą.)Pasukite perjungiklį A
į padėtį
"Sutaisymas". )Patikrinkite, kad jungiklis Bbūtų įjungtas į padėtį "O".
)
Įjunkite kompresoriaus elektros laidą į
automobilio 12 V lizdą. )
Užveskite variklį ir palikite jį veikti.



Atkreipkite dėmesį: šis preparatas yranuodingas (pvz., etilenglikolis, kanifolija ir kt.), jei patenka į burną, ir dirginantis akis. Laikykite šį skystį vaikams nepasiekiamoje vietoje.


Neįjunkite kompresoriaus prieš tai neprijungę baltojo vamzdelio prie padangos ventilio: užkimšimo medžiagabus išlieta lauk.

264
Praktinė informacija

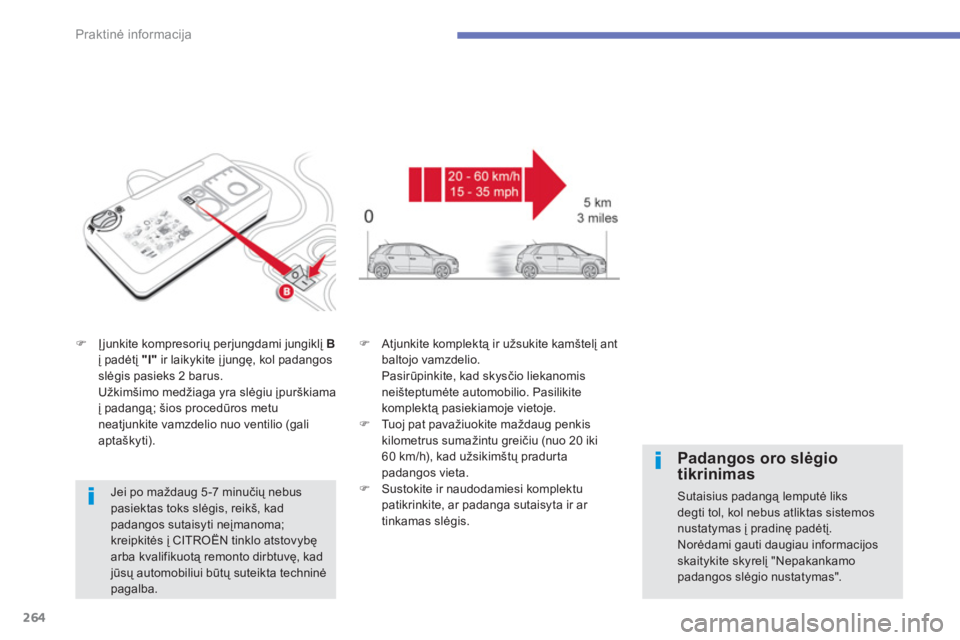

)Įjunkite kompresorių perjungdami jungiklį Bį padėtį "I"
ir laikykite įjungę, kol padangos
slėgis pasieks 2 barus.
Užkimšimo medžiaga yra slėgiu įpurškiama
į padangą; šios procedūros metu
neatjunkite vamzdelio nuo ventilio (galiaptaškyti).



Jei po maždaug 5 -7 minučių nebus pasiektas toks slėgis, reikš, kadpadangos sutaisyti neįmanoma; kreipkitės į CITROËN tinklo atstovybęarba kvalifikuotą remonto dirbtuvę, kad jūsų automobiliui būtų suteikta techninėpagalba.


)
Atjunkite komplektą ir užsukite kamštelį ant
baltojo vamzdelio.
Pasirūpinkite, kad skysčio liekanomis
neišteptumėte automobilio. Pasilikite
komplektą pasiekiamoje vietoje. )
Tu oj pat pavažiuokite maždaug penkis kilometrus sumažintu greičiu (nuo 20 iki 60 km/h), kad užsikimštų pradurta
padangos vieta. ) Sustokite ir naudodamiesi komplektu
patikrinkite, ar padanga sutaisyta ir ar
tinkamas slėgis.




Padangos oro slėgio tikrinimas
Sutaisius padangą lemputė liksdegti tol, kol nebus atliktas sistemos nustatymas į pradinę padėtį.
Norėdami gauti daugiau informacijos skaitykite skyrelį "Nepakankamopadangos slėgio nustatymas".

265
7
Praktinė informacija

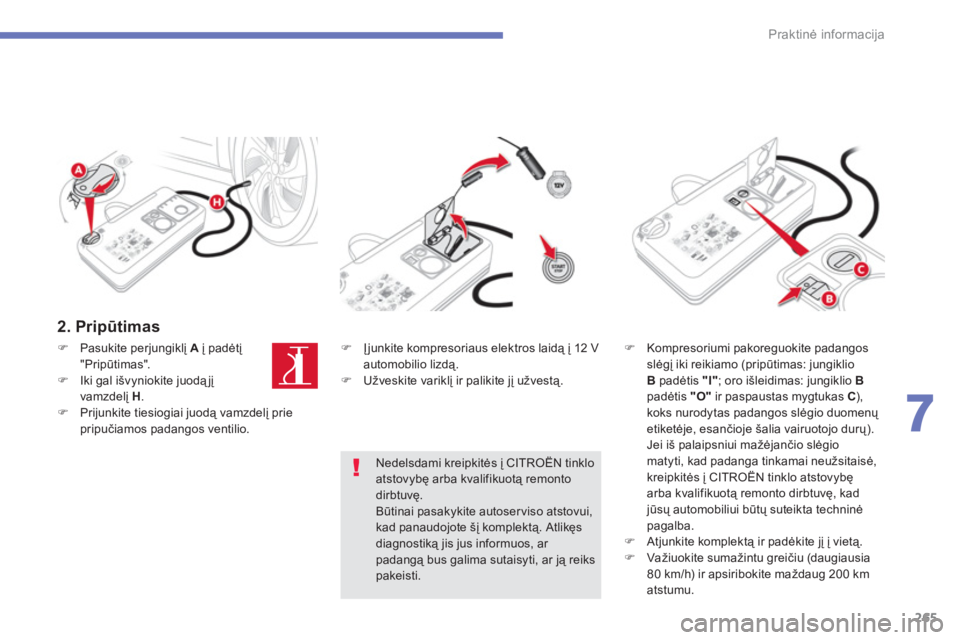

2. Pripūtimas
)Pasukite perjungiklį A
į padėtį
"Pripūtimas".
)Iki gal išvyniokite juodąjį
vamzdelį H. )Prijunkite tiesiogiai juodą vamzdelį priepripučiamos padangos ventilio.

)
Įjunkite kompresoriaus elektros laidą į 12 V
automobilio lizdą.
)
Užveskite variklį ir palikite jį užvestą.

Nedelsdami kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.Būtinai pasakykite autoser viso atstovui, kad panaudojote šį komplektą. Atlikęs
diagnostiką jis jus informuos, ar padangą bus galima sutaisyti, ar ją reiks pakeisti.
)
Kompresoriumi pakoreguokite padangosslėg
³ iki reikiamo (pripūtimas: jungiklio Bpadėtis "I"
; oro išleidimas: jungiklio Bpadėtis "O"ir paspaustas mygtukas C),
koks nurodytas padangos slėgio duomenų etiketėje, esančioje šalia vairuotojo durų).
Jei iš palaipsniui mažėjančio slėgiomatyti, kad padanga tinkamai neužsitaisė,
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kadjūsų automobiliui būtų suteikta techninėpagalba. )
Atjunkite komplektą ir padėkite jį į vietą. )
Važiuokite sumažintu greičiu (daugiausia80 km/h) ir apsiribokite maždaug 200 km atstumu.

266
Praktinė informacija
)Sudėkite į vietą juodąjį vamzdelį.)Nuimkite kampu sulenktą baltojo vamzdeliopagrindą. )Laikykite kompresorių vertikaliai.)Atsukite kasetę suėmę ją už apačios.
Būkite atsargūs, kad neištekėtų skystis.Skysčio tinkamumo data yra užrašyta ant kasetės.Kasetes su skysčiu galima naudoti tikvieną kartą; net jei tik pradėta naudoti, ji turi būti pakeista.Panaudoję neišmeskite kasetėsį gamtą, atiduokite ją į CITROËN tinklo atstovybę arba tokių medžiagų perdirbimui įgaliotą įmonę.Nepamirškite įsigyti naują kasetę, kurią galite gauti CITRO

267
7
Praktinė informacija

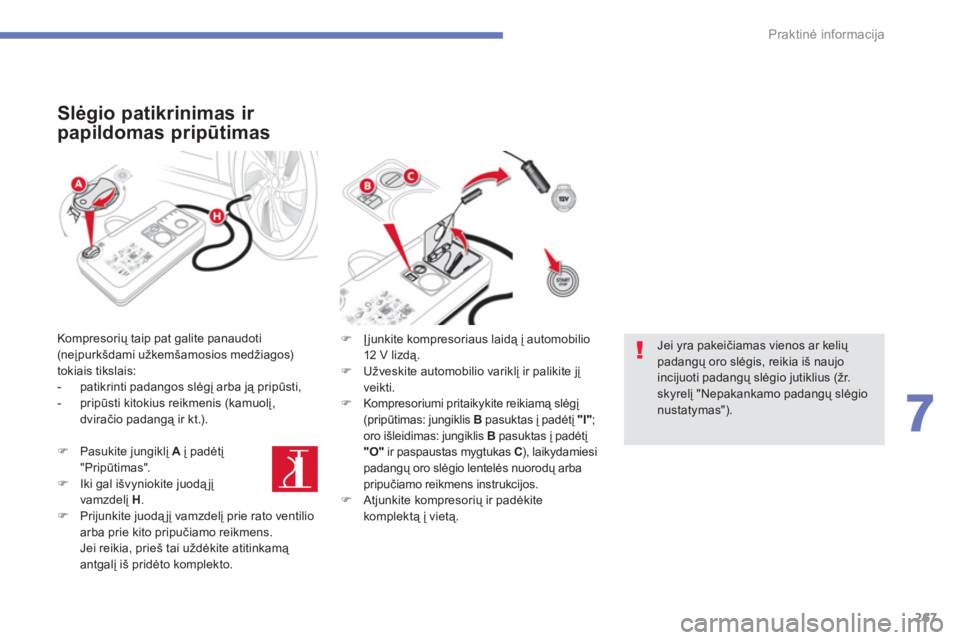

Slėgio patikrinimas ir
papildomas pripūtimas


Kompresorių taip pat galite panaudoti (neįpurkšdami užkemšamosios medžiagos)
tokiais tikslais:


- patikrinti padangos slėgį arba ją pripūsti,

- pripūsti kitokius reikmenis (kamuolį,
dviračio padangą ir kt.).

)Pasukite jungiklį Aį padėtį
"Pripūtimas".
)Iki gal išvyniokite juodąjį
vamzdelį H. )Prijunkite juodąjį vamzdelį prie rato ventilioarba prie kito pripučiamo reikmens.
Jei reikia, prieš tai uždėkite atitinkam
ą antgalį iš pridėto komplekto.

)
Įjunkite kompresoriaus laidą į automobilio 12 V lizdą.)
Užveskite automobilio variklį ir palikite jį
veikti.) Kompresoriumi pritaikykite reikiamą slėgį (pripūtimas: jungiklis Bpasuktas į padėtį "I"
;
oro išleidimas: jungiklis Bpasuktas į padėtį "O"ir paspaustas mygtukas C ), laikydamiesi
padangų oro slėgio lentelės nuorodų arba
pripu
čiamo reikmens instrukcijos.) Atjunkite kompresorių ir padėkite komplektą į vietą.
Jei yra pakeičiamas vienos ar kelių padangų oro slėgis, reikia iš naujo incijuoti padangų slėgio jutiklius (žr. skyrelį "Nepakankamo padangų slėgionustatymas").

268
Praktinė informacija

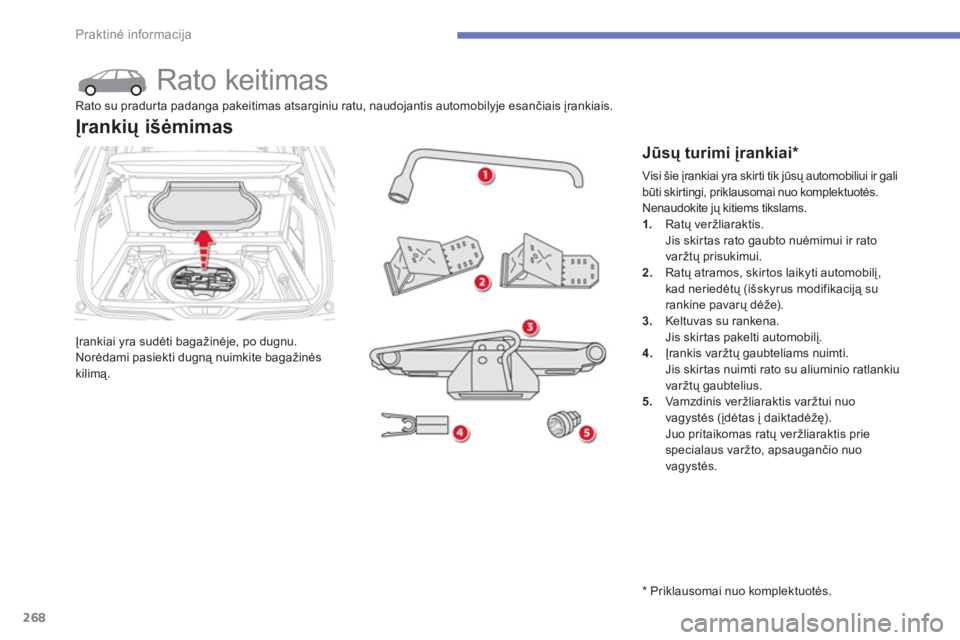

Rato keitimas
Įrankiai yra sudėti bagažinėje, po dugnu.
Norėdami pasiekti dugną nuimkite bagažinės
kilimą.
Įrankių išėmimas


Jūsų turimi įrankiai *




Rato su pradur ta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.

*

Priklausomai nuo komplektuotės.
Visi šie įrankiai
yra skirti tik jūsų automobiliui ir galibūti skirtingi, priklausomai nuo komplektuotės.Nenaudokite jų kitiems tikslams.
1.
Ratų veržliaraktis.
Jis skir tas rato gaubto nuėmimui ir rato
varžtų prisukimui.
2.Ratų atramos, skirtos laikyti automobilį,
kad neriedėtų (išskyrus modifikaciją su
rankine pavarų dėže). 3.Keltuvas su rankena.
Jis skirtas pakelti automobilį. 4. Įrankis varžtų gaubteliams nuimti.
Jis skir tas nuimti rato su aliuminio ratlankiu
var
žtų gaubtelius.
5. Vamzdinis veržliaraktis varžtui nuovagystės (įdėtas į daiktadėžę).
Juo pritaikomas ratų veržliaraktis prie
specialaus varžto, apsaugančio nuo
vagystės.
