CITROEN C4 SPACETOURER 2014 Eksploatavimo vadovas (in Lithuanian)

279
7
Praktinė informacija

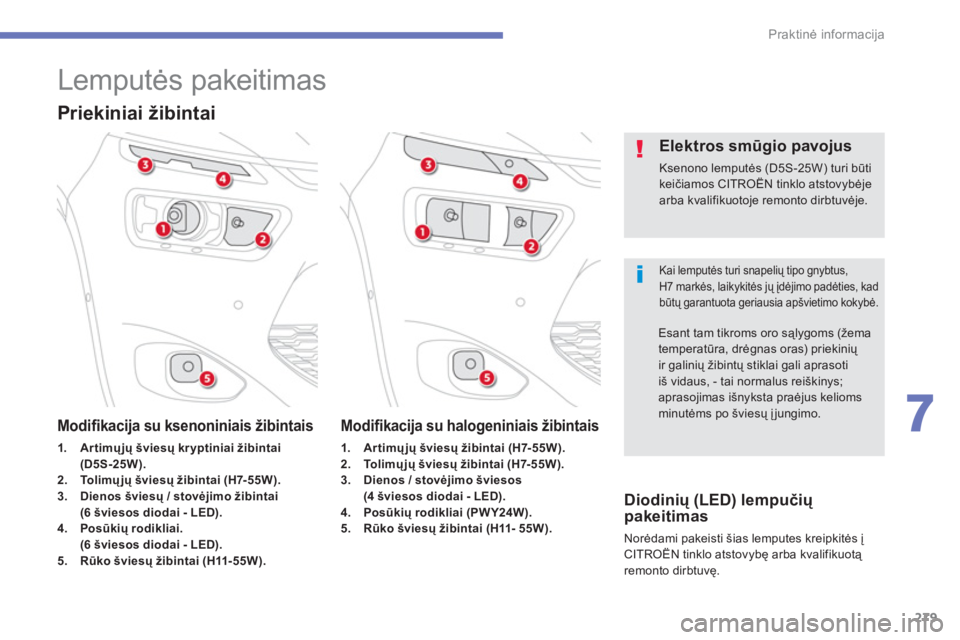

Lemputės pakeitimas

Kai lemputės turi snapelių tipo gnybtus, H7 markės, laikykitės jų įdėjimo padėties, kadbūtų garantuota geriausia apšvietimo kokybė.


Elektros smūgio pavojus

Ksenono lemputės (D5S-25W) turi būti keičiamos CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.


Priekiniai žibintai
Modifi kacija su ksenoniniais žibintais
1.Artimųjų šviesų kryptiniai žibintai(D5S-25W).2.Tolimųjų šviesų žibintai(H7-55W).3.Dienos šviesų / stovėjimo žibintai (6 šviesos diodai - LED).4.Posūkių rodikliai.(6 šviesos diodai - LED).5.Rūko šviesų žibintai(H11- 55W).
Modifi kacija su halogeniniais žibintais
1.Artimųjų šviesų žibintai (H7-55W).2.Tolimųjų šviesų žibintai (H7-55W).3.Dienos / stovėjimo šviesos (4 šviesos diodai - LED).4.
Posūkių rodikliai (PWY24W).5.Rūko šviesų žibintai(H11- 55W).

Esant tam tikroms oro sąlygoms (žema temperatūra, drėgnas oras) priekinių ir galinių žibintų stiklai gali aprasoti iš vidaus, - tai normalus reiškinys; aprasojimas išnyksta praėjus kelioms minutėms po šviesų įjungimo.




Diodinių (LED) lempučių pakeitimas

Norėdami pakeisti šias lemputes kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

280
Praktinė informacija

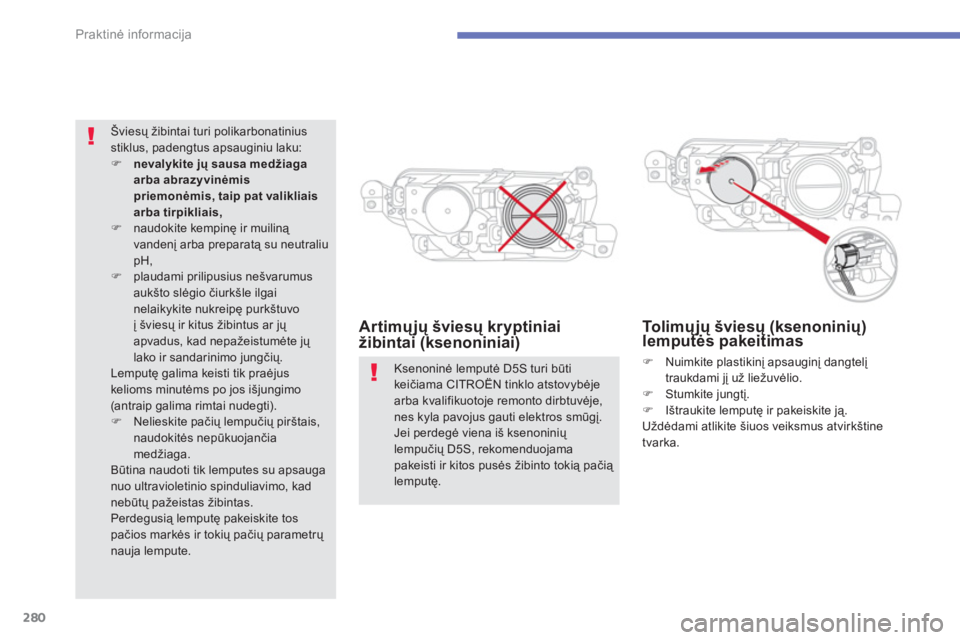

Artimųjų šviesų kryptiniai
žibintai (ksenoniniai)





To l i mųjų šviesų (ksenoninių) lemputės pakeitimas ųjųų(ųjųų
)Nuimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.)Stumkite jungtį. )Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.

Ksenoninė lemputė D5S turi būtikeičiama CITROËN tinklo atstovybėjearba kvalifikuotoje remonto dirbtuvėje, nes kyla pavojus gauti elektros smūg
³.Jei perdegė viena iš ksenoninių lempučių D5S, rekomenduojama pakeisti ir kitos pusės žibinto tokią pačią lemputę.


Šviesų

281
7
Praktinė informacija

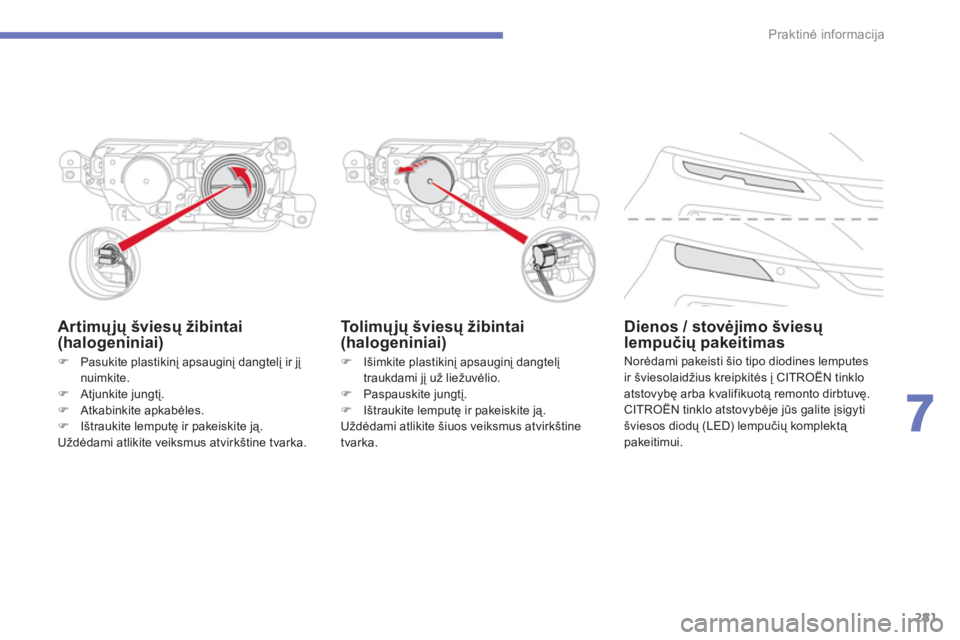

Artimųjų šviesų žibintai(halogeniniai)
)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio. )
Paspauskite jungtį.)
Ištraukite lemputę ir pakeiskite ją.Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.

To l i mųjų šviesų žibintai (halogeniniai)
)
Pasukite plastikinį apsauginį dangtelį ir jį
nuimkite.) Atjunkite jungtį.)
Atkabinkite apkabėles.)
Ištraukite lemputę ir pakeiskite ją.Uždėdami atlikite veiksmus atvirkštine tvarka.
Dienos / stovėjimo šviesų lempučių pakeitimas

Norėdami pakeisti šio tipo diodines lemputes
ir šviesolaidžius kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
CITROËN tinklo atstov
ybėje jūs galite įsigyti šviesos diodų (LED) lempučių komplektą
pakeitimui.

282
Praktinė informacija

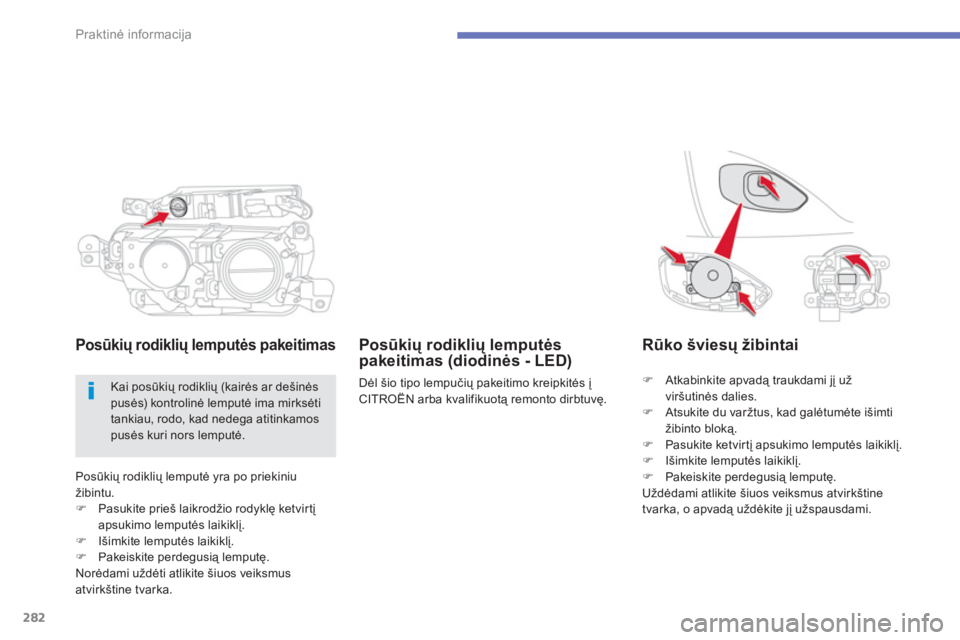

Posūkių rodiklių lemputė yra po priekiniu
žibintu. )Pasukite prieš laikrodžio rodyklę ketvir tį apsukimo lemputės laikiklį.)Išimkite lemputės laikiklį. )Pakeiskite perdegusią lemputę.
Norėdami uždėti atlikite

283
7
Praktinė informacija

Norėdami pakeisti šviesos diodų (LED)lemputes jūs turite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.

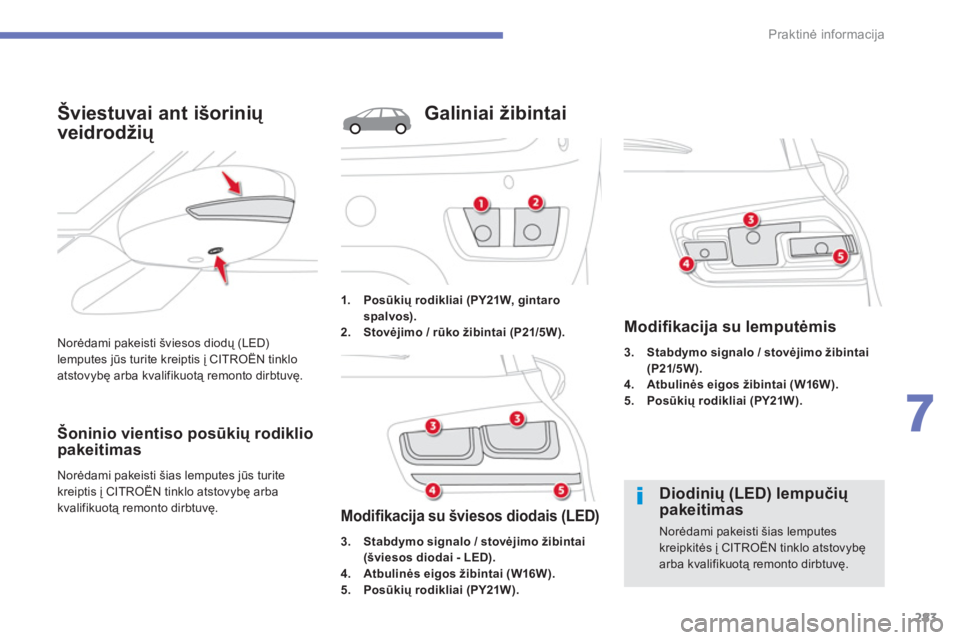

Šviestuvai ant išorinių
veidrodžių
Šoninio vientiso posūkių rodikliopakeitimas

Norėdami pakeisti šias lemputes jūs turite
kreiptis į CITROËN tinklo atstovybę arba
kvali
fikuotą remonto dirbtuvę.
1. Posūkių rodikliai (PY21W, gintaro
spalvos).2. Stovėjimo / rūko žibintai (P21/5W).
Galiniai žibintai



Diodinių (LED) lempučių pakeitimas

Norėdami pakeisti šias lemputeskreipkitės į CITROËN tinklo atstovybęarba kvalifikuotą remonto dirbtuvę.

3. Stabdymo signalo / stovėjimo žibintai(šviesos diodai - LED).4. Atbulinės eigos žibintai (W16W).5. Posūkių rodikliai (PY21W).
Modifi kacija su šviesos diodais (LED)
3. Stabdymo signalo / stovėjimo žibintai (P21/5W).4. Atbulinės eigos žibintai (W16W).5. Posūkių rodikliai (PY21W).


Modifi kacija su lemputėmis

284
Praktinė informacija

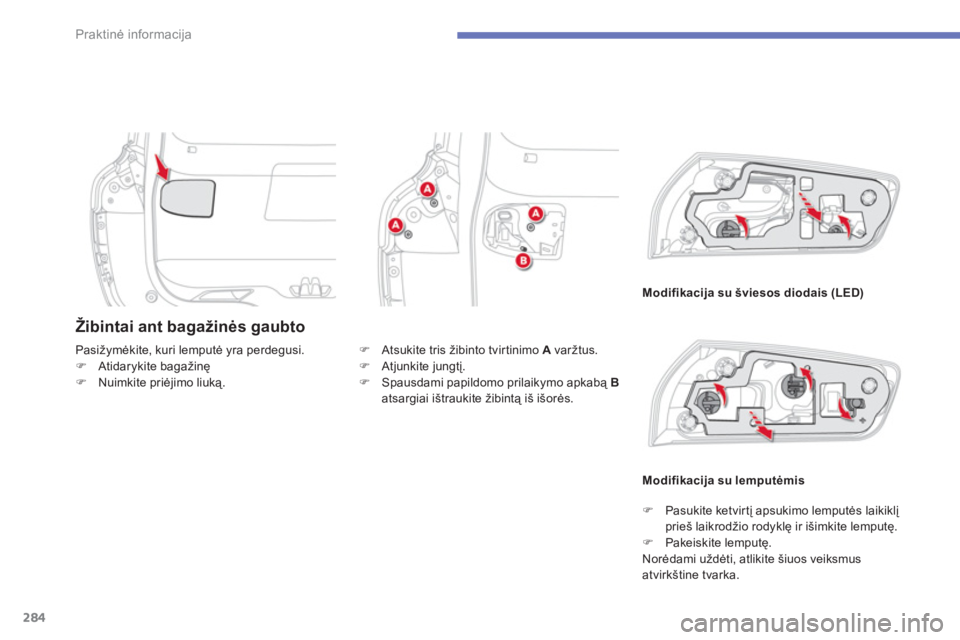

Žibintai ant bagažinės gaubto
Modifikacija su šviesos diodais (LED)
Pasižymėkite, kuri lemputė yra perdegusi. )Atidarykite bagažinę )Nuimkite priėjimo liuką.
Modifikacija su lemputėmis
)
Atsukite tris žibinto tvirtinimo A
varžtus.)
Atjunkite jungtį.)
Spausdami papildomo prilaikymo apkabą Batsargiai ištraukite žibintą iš išorės.
)Pasukite ketvirtį apsukimo lemputės laikiklį prieš laikrodžio rodyklę ir išimkite lemputę.)Pakeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.

285
7
Praktinė informacija

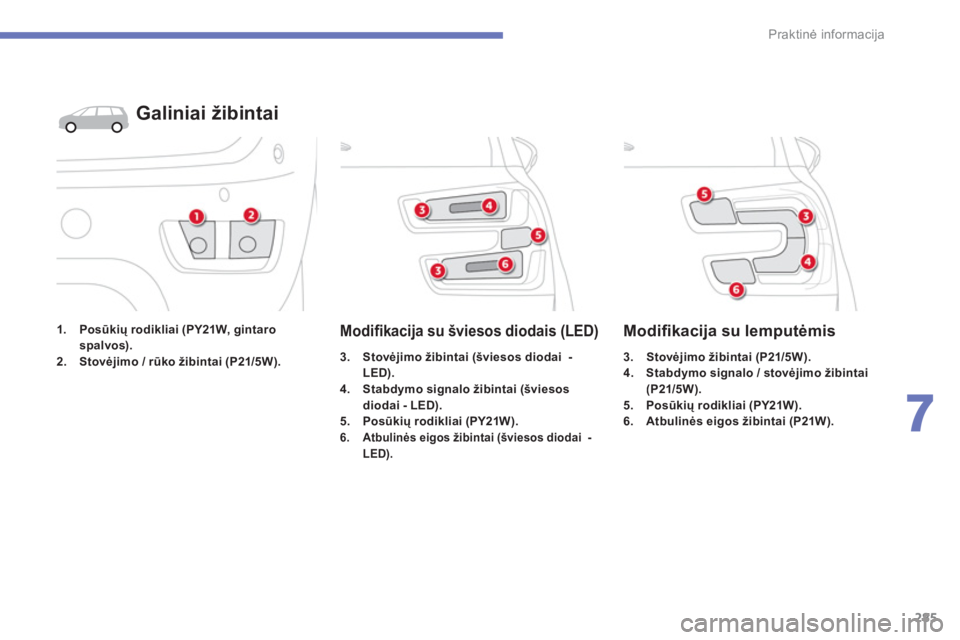

1. Posūkių rodikliai (PY21W, gintaro
spalvos).2. Stovėjimo / rūko žibintai (P21/5W).
Galiniai žibintai
3. Stovėjimo žibintai (šviesos diodai - LED).4. Stabdymo signalo žibintai (šviesos
diodai - LED).5. Posūkių rodikliai (PY21W).
6. Atbulinės eigos žibintai (šviesos diodai - LED).


Modifi kacija su šviesos diodais (LED)
3. Stovėjimo žibintai (P21/5W).4. Stabdymo signalo / stovėjimo žibintai (P21/5W).5. Posūkių rodikliai (PY21W).6. Atbulinės eigos žibintai (P21W).
Modifi kacija su lemputėmis

286
Praktinė informacija

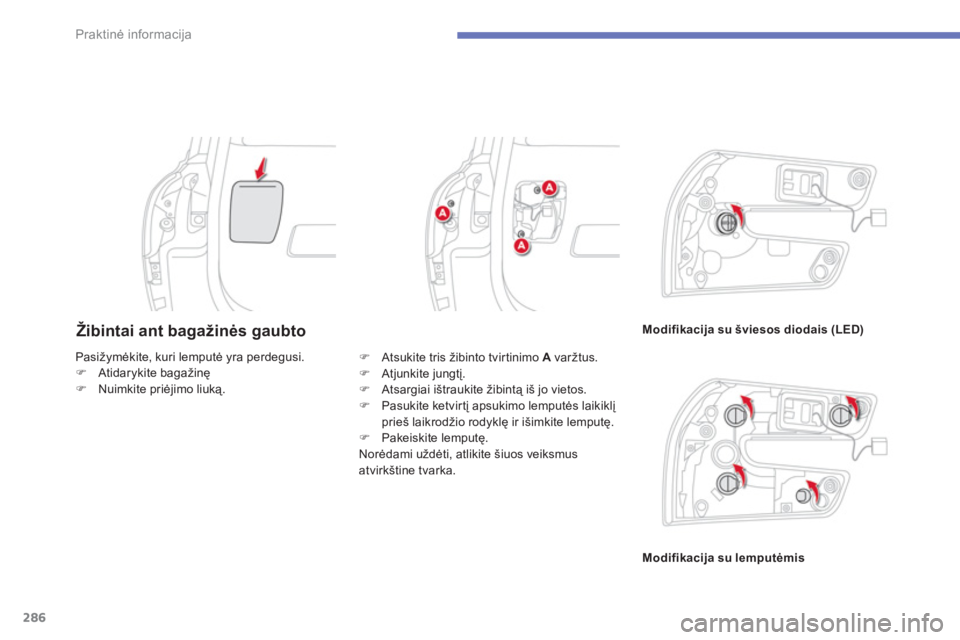

Žibintai ant bagažinės gaubtoModifikacija su šviesos diodais (LED)
Modifikacija su lemputėmis Pasi
žymėkite, kuri lemputė yra perdegusi. )Atidarykite bagažinę )Nuimkite priėjimo liuką.
)
Atsukite tris žibinto tvirtinimo A
varžtus.)
Atjunkite jungtį.)
Atsargiai ištraukite žibintą iš jo vietos.)
Pasukite ketvirtį apsukimo lemputės laikiklį
prieš laikrodžio rodyklę ir išimkite lemputę.
)
Pakeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus atvirkštine tvarka.

287
7
Praktinė informacija

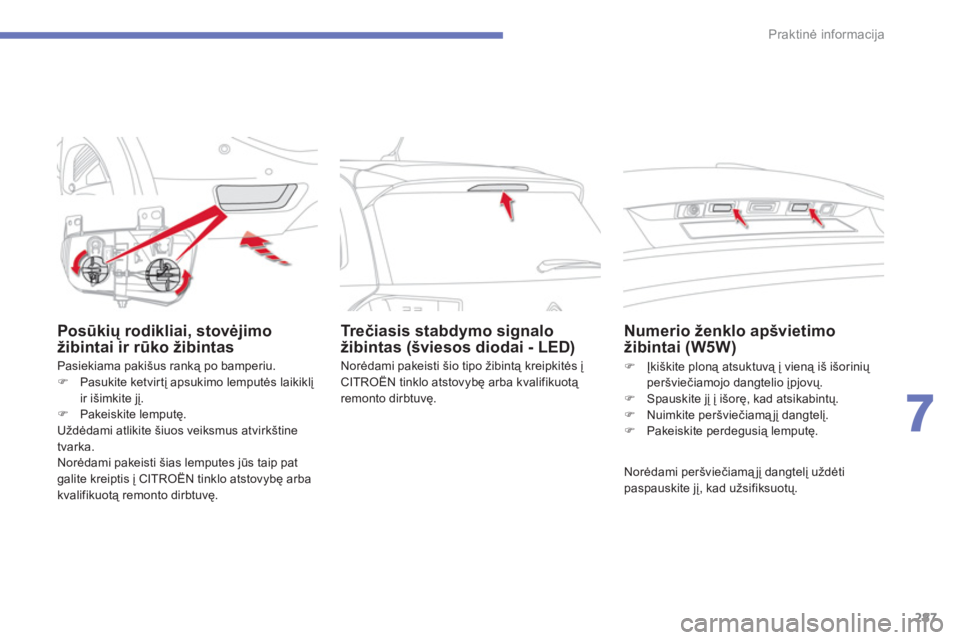

Posūki
Ð rodikliai, stovėjimo
žibintai ir rūko žibintas

Pasiekiama pakišus ranką po bamperiu. )Pasukite ketvirtį apsukimo lemputės laikiklį
ir išimkite jį. )Pakeiskite lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami pakeisti šias lemputes jūs taip pat galite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Norėdami pakeisti
šio tipo žibintą kreipkitės į
CITRO

288
Praktinė informacija

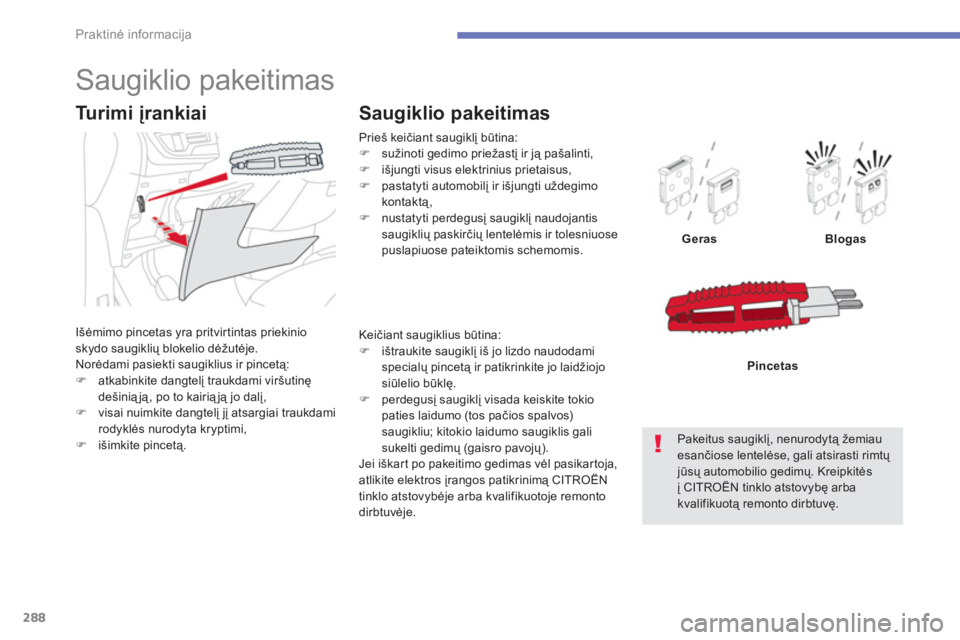

Prieš keičiant saugiklį būtina: )
sužinoti gedimo priežastį ir ją pašalinti,
)
išjungti visus elektrinius prietaisus, )
pastatyti automobilį ir išjungti uždegimokontaktą, )
nustatyti perdegusį saugiklį naudojantissaugiklių paskirčių lentelėmis ir tolesniuose
puslapiuose pateiktomis schemomis.

Saugiklio pakeitimas
GerasBlogas

Pakeitus saugiklį, nenurodytą žemiau esančiose lentelėse, gali atsirasti rimtų jūsų automobilio gedimų. Kreipkitės į CITRO
