CITROEN C4 SPACETOURER 2014 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 SPACETOURER, Model: CITROEN C4 SPACETOURER 2014Pages: 456, PDF Size: 13.26 MB
Page 111 of 456
109
3
Kényelem
Kétzónás automata légkondicionáló
Ez a fajta légkondicionáló csak járó motornál működik, de a szellőzés funkció és annak vezérlői
ráadott gyújtásnál is működőképesek.
A légkondicionálás bekapcsolása, a hőmérséklet, a levegőhozam és a levegőelosztás
szabályozása automatikusan történik.
A légkondicionáló rendszer vezérlőoldalának megjelenítéséhez nyomja meg a „
Légkondicionáló
”
menü gombját.
Hőmérséklet-szabályozás
1.
Automata üzemmód
2.
Vezetőoldali hőmérséklet-szabályozás
3.
Utasoldali hőmérséklet-szabályozás A vezető és az első utas egyaránt
szabályozhatják a hőmérsékletet.
)
Az ér ték növeléséhez
nyomja meg az egyik
gombot.
)
Az érték csökkentéséhez
nyomja meg az egyik
gombot.
A kijelzett érték egy adott hőkomfor tszintet
jelöl, nem pedig pontos hőmérsékletet.
A bal és jobb oldalon beállított ér ték között ne
legyen nagyobb a különbség 3-nál.
A választott képi világnak megfelelően a rendszer vezérlőoldala különbözőképpen jelenik meg:
4.
Légkondicionálás bekapcsolása/leállítása
5.
Levegőelosztás szabályozása
6.
Levegőhozam szabályozása
7.
Külső levegő felhasználása / belső levegő
keringetése
Page 112 of 456
110
Kényelem
Hideg időben és hideg motornál a hideg
levegő beáramlásának korlátozása
érdekében a levegőhozam csak
fokozatosan éri el a megfelelő szintet.
A gépjárműbe történő beszálláskor, ha
a belső hőmérséklet jóval alacsonyabb
vagy magasabb a megadott
komfortértéknél, a kívánt komfortérzet
gyorsabb elérése érdekében nem
érdemes megváltoztatni a kijelzett
hőmérsékletértéket. A rendszer
automatikusan és a lehető legrövidebb
időn belül kiegyenlíti a hőmérséklet-
különbséget.
A z egyes fokozatok kizárólag az AUTO
üzemmódra vonatkoznak. Az AUTO üzemmód
kikapcsolásakor azonban az utoljára választott
fokozat jelzőlámpája tovább világít.
A fokozat módosítása nem vonja maga után az
AUTO üzemmód újbóli bekapcsolását, ha az
korábban ki lett kapcsolva. Ha a gomb jelzőlámpája világít, a
légkondicionáló automata üzemmódban
működik: a rendszer a választott
komfortszintnek megfelelően optimálisan
szabályozza a hőmérsékletet, a levegőhozamot
és az utastéri levegőelosztást.
A „
Légkondicionáló
”
menü másodlagos
oldalán felajánlott fokozatok közül választva
szabályozhatja az automata komfortprogram
intenzitását.
)
A légkondicionáló automatikus
üzemmódjának be- és
kikapcsolásához használja az
„AUTO”
gombot.
Automata komfortprogram
A zöld jelzőlámpával jelzett aktuális fokozat
módosításához nyomja meg a kívánt
fokozathoz tar tozó gombot:
„Soft” (Enyhe): Az enyhe
levegőáramlást és a csendes
működést részesíti előnyben.
„Normal” (Normál): A legjobb
kompromisszum az optimális
hőkomfor t és a csendes működés
között (alapbeállítás).
„Fast” (Intenzív): Gyors és hatékony
levegőbeáramlást szavatol.
Page 113 of 456
111
3
Kényelem
Az utastéri levegőelosztást ezzel a három
gombbal tudja szabályozni:
Levegőhozam beállítása
Ne közlekedjen tar tósan kikapcsolt
szellőzéssel (pára képződhet és
romolhat a levegő minősége).
Levegőelosztás szabályozása
)
A ventilátor sebességének
növeléséhez vagy
csökkentéséhez nyomja meg a
megfelelő gombot.
A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől függően
telnek meg fénnyel.
A levegőhozam minimálisra csökkentésével
leáll a szellőzés.
Ilyenkor a ventilátor mellett megjelenik az
„OFF”
felirat. Szélvédő
Utasok lábtere
Középső és oldalsó szellőzőnyílások
Az egyes funkciók egy gombnyomással
kapcsolhatók be, ill. ki. A gomb aktív
állapotában a jelzőlámpa világít. A levegő
egyenletes eloszlása érdekében a három gomb
egyszerre is működtethető.

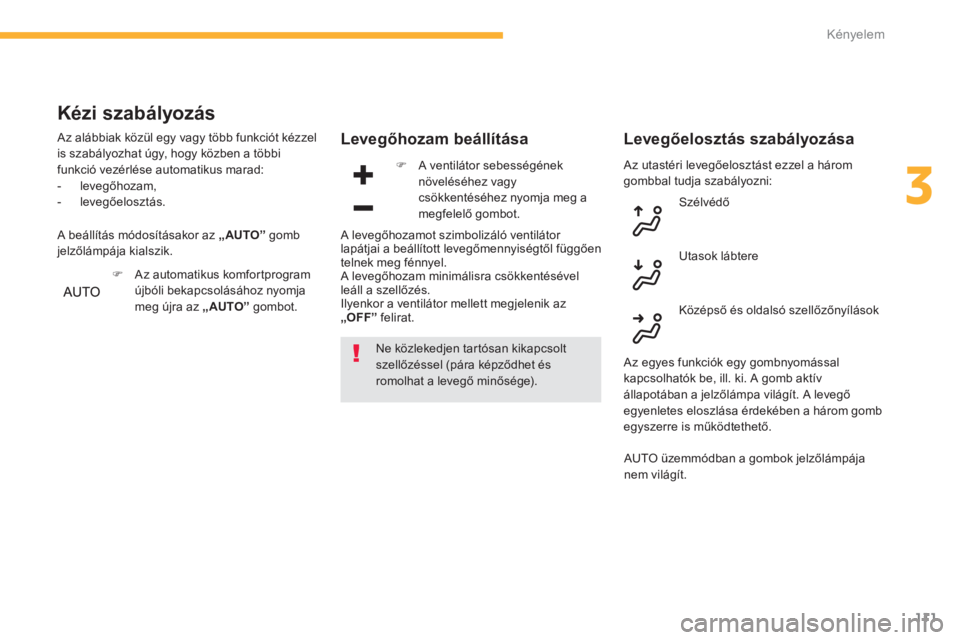

Kézi szabályozás
Az alábbiak közül egy vagy több funkciót kézzel
is szabályozhat úgy, hogy közben a többi
funkció vezérlése automatikus marad:
- levegőhozam,
- levegőelosztás.
)
Az automatikus komfortprogram
újbóli bekapcsolásához nyomja
meg újra az „AUTO”
gombot.
A beállítás módosításakor az „AUTO”
gomb
jelzőlámpája kialszik.
AUTO üzemmódban a gombok jelzőlámpája
nem világít.
Page 114 of 456
112
Kényelem
Kerülje a belső levegő keringetése
funkció tar tós használatát, mer t
ilyenkor fennáll a párásodás, illetve a
levegőminőség romlásának a veszélye.
„Mono” funkció
Az utasoldali komfortszintet a vezetőoldalihoz
lehet igazítani (egyzónás működés).
A„Légkondicionáló”menü másodlagosoldalán:
)
A „Mono” funkció be- és kikapcsolásához nyomja meg ezt
a gombot.
A funkció bekapcsolásakor kigyullad a gomb jelzőlámpája.
Az utasoldali hőmérséklet-szabályozó gombok használatakor a funkció automatikusan
kikapcsol.
Lehetővé teszi:
- nyáron a hőmérséklet csökkentését,
- télen, 3°C felett a páramentesítés
hatékonyságának növelését.
Kikapcsolás
)
A légkondicionáló kikapcsolásához nyomja
meg ismét az „A/C”
gombot.
Ha a gomb alatti jelzőlámpa nem világít, a
légkondicionáló funkció ki van kapcsolva.
Bekapcsolás
)
A légkondicionáló bekapcsolásához
nyomja meg az „A/C”
gombot.
A gomb alatti jelzőlámpa kigyulladása a
légkondicionáló funkció bekapcsolását
jelzi.
A légkondicionáló nem működik, ha a
levegőhozam-szabályozó nullára van állítva.
Légkondicionálás be- és
kikapcsolása
A légkondicionáló berendezés zár t
ablakok mellett minden évszakban
hatékonyan működik.
A külső levegő beáramoltatásával elkerülhető a
szélvédő és az oldalablakok párásodása.
Külső levegő felhasználása /
belső levegő keringetése
A belső levegő keringetésével
megakadályozható a kellemetlen szagok és a
füst bejutása az utastérbe.
Ez a funkció egyben az utastéri levegő gyorsabb
felmelegítését, ill. lehűtését is lehetővé teszi.
)
A külső levegő felhasználásához
nyomja meg ezt a gombot.
Ha a gomb jelzőlámpája nem világít, a külső
levegő felhasználása funkció aktív.
Ha a gomb jelzőlámpája világít, a belső levegő
keringetése funkció aktív, a külsőlevegő-
felhasználás szünetel.
Page 115 of 456
113
3
Kényelem
„Rear” funkció
)A „Rear” funkció be- és
kikapcsolásához nyomja meg ezta gombot.
A funkció bekapcsolásakor
kigyullad a gomb jelzőlámpája.
Szabályozás a
harmadik üléssorban
A„Légkondicionáló” menü másodlagosoldalán:
A funkció lehetővé teszi, hogy a hátsó utasok
maguk szabályozzák a hőmérsékletet, és
- klimatizált levegőt juttat a második üléssor szellőzőny
Page 116 of 456
114
Kényelem
Első pára- és jégmentesítés
)
A szélvédő és az oldalsó
ablakok gyors pára- és
jégmentesítéséhez nyomja meg
ezt a gombot. A gombon lévő
jelzőlámpa kigyullad.
Stop & Start funkció esetén bekapcsolt
pára- és jégmentesítőnél a STOP
üzemmód nem kapcsolható. A rendszer automatikusan vezérli a
légkondicionálást, a levegőhozamot és a
levegőbefúvást, és a szélvédő, illetve az
oldalsó ablakok felé irányítja a levegőt.
)
Leállításához nyomja meg ismét ezt
a gombot. A gombon lévő jelzőlámpa
kialszik.
Ráadott gyújtásnál működő
szellőzés funkció
Ezzel a funkcióval már a gyújtás ráadásakor
is rendelkezésre áll a szellőzés, és a
„Légkondicionáló
” menüben beállítható alevehőhozam
Page 117 of 456
115
3
Kényelem
Hátsó szélvédő pára- és jégmentesítése
Bekapcsolás
Kikapcsolás
)
A hátsó szélvédő és -
egyes változatokon - a
külső visszapillantó tükrök
jégmentesítéséhez nyomja meg
ezt a gombot. A gombhoz tar tozó
jelzőlámpa kigyullad.
A túlzott áramfogyasztás elkerülése érdekében
a jégmentesítés automatikusan leáll.
A hátsó szélvédő pára - és
jégmentesítése kizárólag járó motornál
működik.
Amint arra lehetősége van, kapcsolja
ki a hátsó szélvédő és a külső
visszapillantó tükrök jégmentesítését,
mivel az alacsonyabb áramfogyasztás
kisebb üzemanyag-fogyasztással jár.
)
A gomb ismételt megnyomásával
a jégmentesítés az automatikus
leállást megelőzően is
kikapcsolható. Ilyenkor a
gombhoz tar tozó jelzőlámpa
kialszik.
Page 118 of 456
116
Kényelem
Illatosító
Az illatosító segítségével a középső szellőzőkön keresztül illatosított levegőt juttathat az utastérbe.
)
A z illatosítást az A
gomb elforgatásával
szabályozhatja (balra tekerve csökken,
jobbra teker ve nő a bejuttatott illatosított
levegő mennyisége), illetve állíthatja le (ha
ütközésig balra tekeri a gombot).
A középső szellőzők legyenek nyitva.
)
Fordítsa el negyed fordulattal balra, és
egyben nyomja be ütközésig az A
gombot.
)
Vegye ki az illatosítót a műszerfalból.
)
Cserélje ki a patront (lásd „ Az illatpatron
cseréje” c. részt).
Az illatosító kivétele
Az illatosítás szabályozása
A patron behelyezését vagy cseréjét követően:
)
helyezze vissza az illatosítót a helyére,
)
fordítsa el negyed fordulattal jobbra.
Az illatosító behelyezése
Napi 1 órás használat mellett egy
patron átlagosan 3 hónapig elegendő.
A gépkocsi vásárlásakor az illatosítóban
üres patron található, használatához
előbb egy új patront kell az illatosítóba
helyeznie.
Page 119 of 456
117
3
Kényelem
Az illatosító utántöltője egy B
patronból és
egy C
védőtokból áll.
)
Távolítsa el a D
védőcsomagolást.
)
Helyezze a B
patron fejét az illatosító A
gombjára.
)
Fordítsa el negyed fordulattal, és egyben
rögzítse a patront a gombhoz, majd
távolítsa el a védőtokot.
)
Tegye be az illatosítót a helyére.
Az illatpatronokat bármikor kicserélheti, és a
megkezdett patronokat visszateheti eredeti
védőtokjukba.
Az illatpatron cseréje
Az illatosító A
gombja az utántöltő patrontól
független alkatrész. A patronok az A
gomb
nélkül kerülnek forgalomba.
Az illatosító A
gombja kizárólag egy illatpatron
segítségével rögzíthető a műszerfali
középkonzolra, ezért őrizze meg az A
gombot,
és gépjárművében mindig tar tson egy utántöltő
patront.
Az utántöltő patronokat – országtól függően –
a weboldalon keresztül vagy a CITROËN
hálózatban, illetve szakszervizekben
vásárolhatja meg.
A kesztyűtartóban külön rakodóhelyek kerültek
kialakításra az illatpatronok és a védőtokok
tárolására.
Az illatosító gombja
Biztonsága érdekében csak a
kifejezetten erre a célra készült
illatpatronokat használja.
Ne töltse újra és ne szedje szét a
patronokat.
A nem használt patronokat tar tsa
eredeti csomagolásukban.
Gyermekek és háziállatok elől
gondosan zárja el őket.
Vigyázzon, hogy a patronok tartalma ne
kerüljön a bőrére vagy a szemébe.
Ha véletlenül lenyelte, forduljon
or voshoz, és mutassa meg az
illatpatron csomagolását vagy címkéjét.
Az illatpatron behelyezését vagy
kivételét soha ne vezetés közben
végezze.
Page 120 of 456
118
Kényelem
Első kialakítás
Napellenző2.
Té r ké p t a r t ó 3.
Kesztyűtartó 4.
Középső tárolóhely
(elektromos és audiocsatlakozókat
tartalmaz)5. Magas konzol zárt tárolóhellyel, alacsonykonzol vagy kivehető konzol
6.Pohártartó
7. Ajtózsebek8.Kormány alatti tárolóhely(a fedélzeti dokumentumok számára)
