CITROEN C4 SPACETOURER 2014 Lietošanas Instrukcija (in Latvian)

129
3
Komfor ts

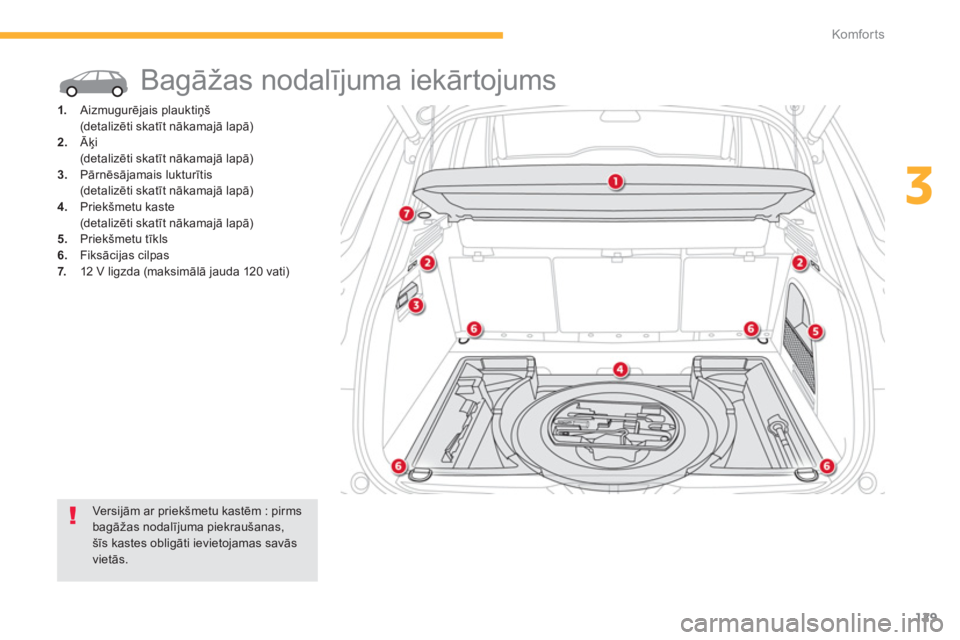

Bagāžas nodalījuma iekārtojums
1.
Aizmugurējais plauktiņš
(detalizēti skatīt nākamajā lapā) 2.Āķi
(detalizēti skatīt nākamajā lapā) 3.Pārnēsājamais lukturītis
(detalizēti skatīt nākamajā lapā) 4.
Priekšmetu kaste

(detalizēti skatīt nākamajā lapā)
5. Priekšmetu tīkls
6.Fiksācijas cilpas
7. 12 V ligzda (maksimālā jauda 120 vati)


Ver sijām ar priekšmetu kastēm : pirmsbagāžas nodalījuma piekraušanas, šīs kastes obligāti ievietojamas savāsvietās.

130
Komfor ts

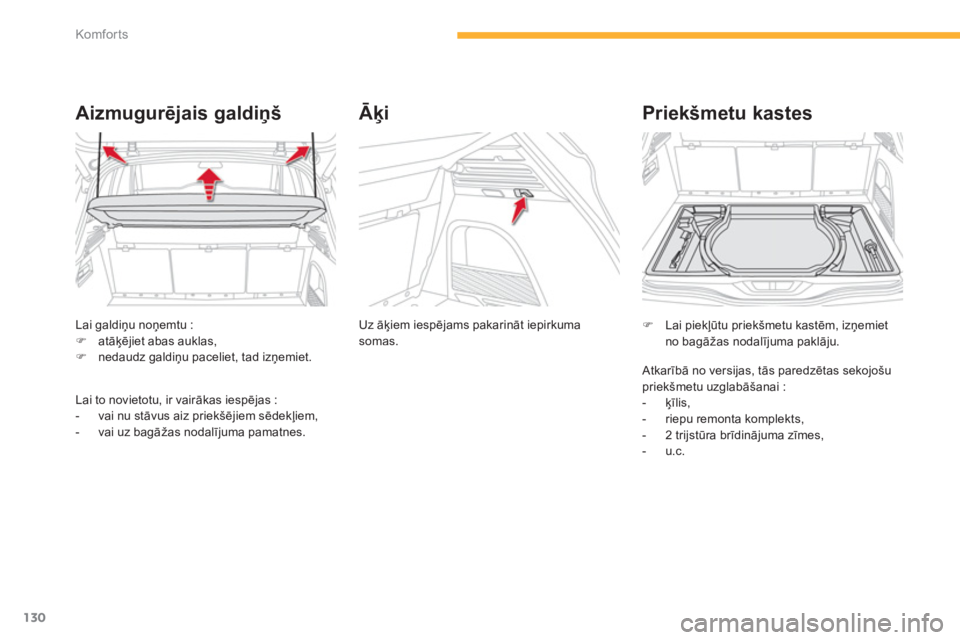

Lai galdiņu noņemtu :)atāķējiet abas auklas, )nedaudz galdiņu paceliet, tad izņemiet.
Aizmugurējais galdiņš
Lai to novietotu, ir vairākas iespējas :
- vai nu stāvus aiz priekšējiem sēdekļiem,
- vai uz bagāžas nodalījuma pamatnes. Uz āķiem iespē
jams pakarināt iepirkuma somas.
Āķi
)Lai piekļūtu priekšmetu kastēm, izņemiet no bagāžas nodalījuma paklāju.
Priekšmetu kastes
Atkarībā no versijas, tās paredzētas sekojošupriekšmetu uzglabāšanai :


- ķīlis,

- riepu remonta komplekts,

-
2 trijstūra brīdinājuma zīmes,

- u.c.

131
3
Komfor ts

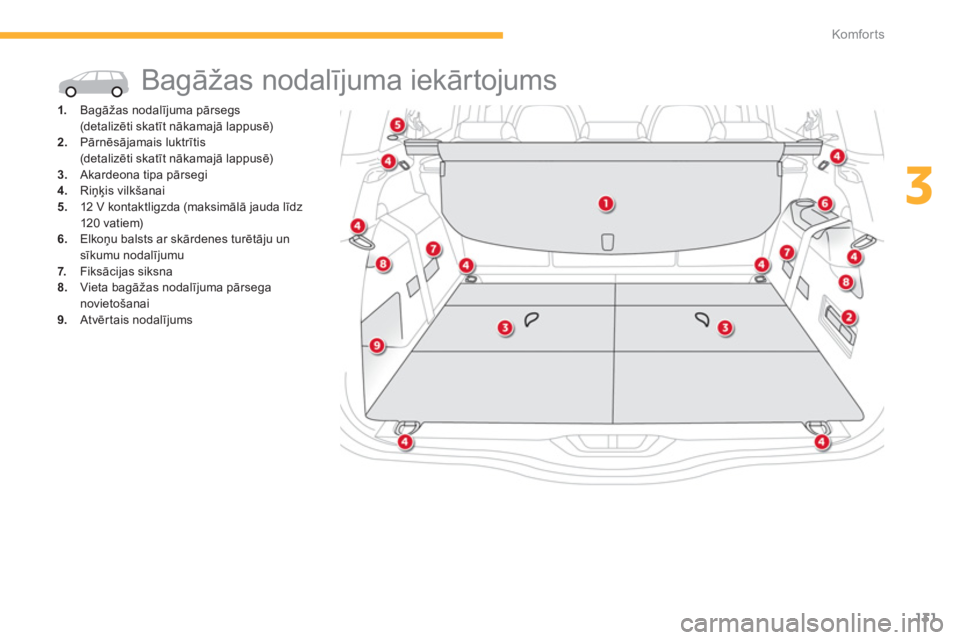

Bagāžas nodalījuma iekārtojums
1.
Bagāžas nodalījuma pārsegs
(detalizēti skatīt nākamajā lappusē)2.Pārnēsājamais luktrītis
(detalizēti skatīt nākamajā lappusē)3.Akardeona tipa pārsegi 4.
Riņķis vilkšanai
5. 12 V kontaktligzda (maksimālā jauda līdz
120 vatiem)
6.Elkoņu balsts ar skārdenes turētāju unsīkumu nodalījumu
7. Fiksācijas siksna8.Vieta bagāžas nodalījuma pārsega novietošanai9.
Atvērtais nodalījums

132
Komfor ts




Bagāžas nodalījuma pārsegs
Piecu vietu konfigurācijā tas ir uzstādīts aiz 2. rindas sēdekļiem, kad 3. rindas sēdekļi ir nolocītā stāvoklī.
Septiņu vietu konfigurācijā tas ir uzstādīts aiznolaistiem 3. rindas sēdekļiem.


Uzstādīšana
)
Ievietojiet pārsega ruļļa kreiso un labo galu
iedobēs A, ar pārsega izvelkamo daļu uz
augšu. ) Atritiniet pārsegu līdz bagāžas nodalījumaslieksnim.)
Ievietojiet pārsega virzotnes sliekšņasliedēs B.


Noņemšana
)Izņemiet pārsega virzotnes no sliekšņa sliedēm B.)Pieturiet pārsega rulli. )Atbloķējiet pārsegu, nospiežot uz vienu no rokturiem, kas atrodas pārsega balsta galos.
Mobilais pārsegs ļauj netraucēti pasažieriem atrasties 2. rindā tad, kad sēdekļi ir novietoti "komforta" pozīcijā.

133
3
Komfor ts

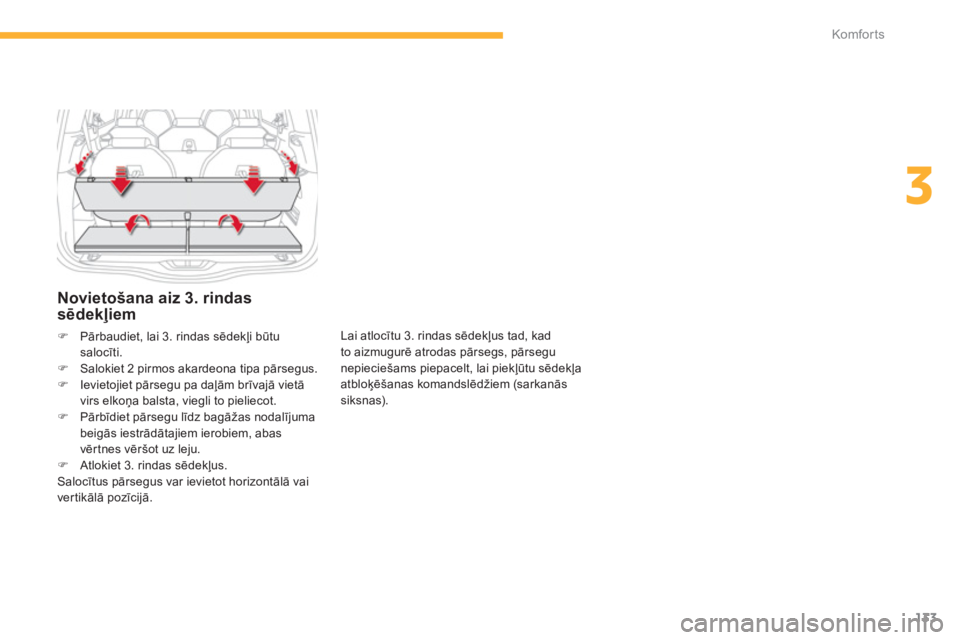

Novietošana aiz 3. rindas
sēdekļiem
Lai atlocītu 3. rindas sēdekļus tad, kad
to aizmugurē atrodas pārsegs, pārsegu nepieciešams piepacelt, lai piekļūtu sēdekļa atbloķēšanas komandslēdžiem (sarkanās
siksnas).
)Pārbaudiet, lai 3. rindas sēdekļi būtusalocīti.)Salokiet 2 pirmos akardeona tipa pārsegus.)Ievietojiet pārsegu pa daļām brīvajā vietā
virs elkoņa balsta, viegli to pieliecot. )Pārbīdiet pārsegu līdz bagāžas nodalījuma beigās iestrād
—tajiem ierobiem, abas
vēr tnes vēršot uz leju.)Atlokiet 3. rindas sēdekļus.
Salocītus pārsegus var ievietot horizontālā vai
ver tikālā pozīcijā.

134
Komfor ts

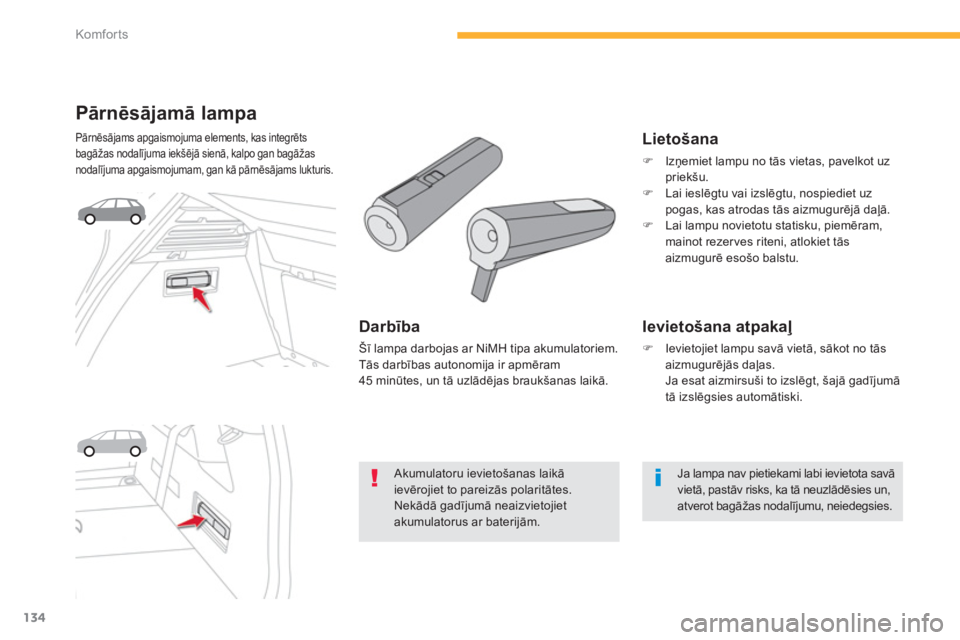

Pārnēsājamā lampa
Pārnēsājams apgaismojuma elements, kas integrēts
bagāžas nodalījuma iekšējā sienā, kalpo gan bagāžas
nodalī
juma apgaismojumam, gan kā pārnēsājams lukturis.

Darbība

Šī lampa darbojas ar NiMH tipa akumulatoriem.
Tās darbības autonomija ir apmēram
45 minūtes, un tā uzlādējas braukšanas laikā.


Lietošana
)Izņemiet lampu no tās vietas, pavelkot uzpriekšu. )Lai ieslēgtu vai izslēgtu, nospiediet uzpogas, kas atrodas tās aizmugurēj
— daļā.)Lai lampu novietotu statisku, piemēram,mainot rezerves riteni, atlokiet tāsaizmugurē esošo balstu.



Ievietošana atpakaļ
)Ievietojiet lampu savā vietā, sākot no tāsaizmugurēj
—s daļas.
Ja esat aizmirsu

135
4
Vadīšana

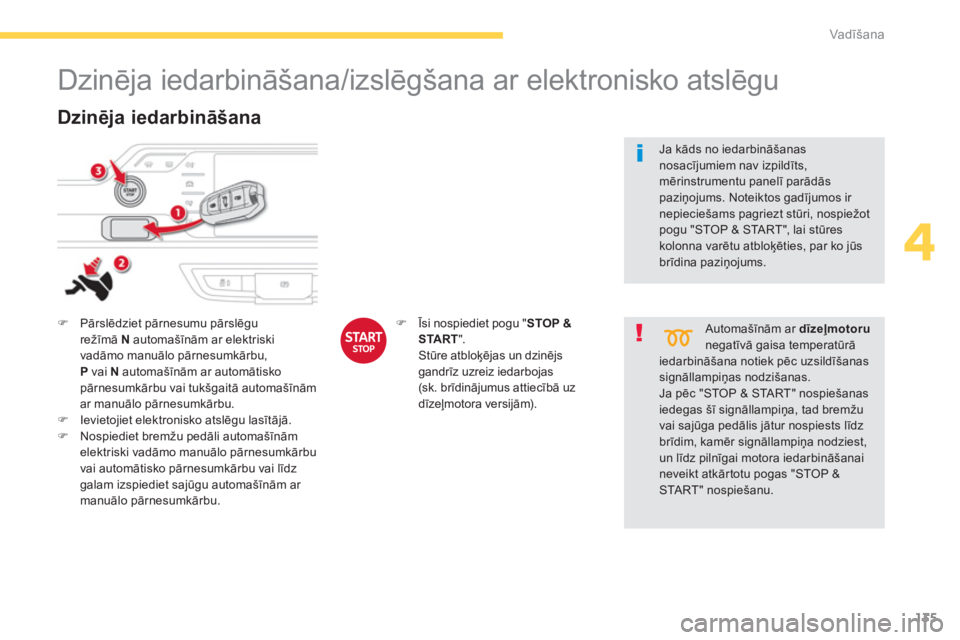

Dzinēja iedarbināšana/izslēgšana ar elektronisko atslēgu
)Pārslēdziet pārnesumu pārslēgurežīmā N
automašīnām ar elektriski
vadāmo manuālo pārnesumkārbu,Pvai N
automašīnām ar automātiskopārnesumkārbu vai tukšgaitā automašīnām ar manuālo pārnesumkārbu. )Ievietojiet elektronisko atslēgu lasītāj
—.)Nospiediet bremžu pedāli automašīnāmelektriski vadāmo manuālo pārnesumkārbu
vai automātisko pārnesumkārbu vai līdz
galam izspiediet sajūgu automašīnām ar manuālo pārnesumkārbu.


Dzinēja iedarbināšana


Automašīnām ar dīzeļmotorunegatīvā gaisa temperatūrāiedarbināšana notiek pēc uzsildīšanassignāllampiņas nodzišanas.
Ja pēc "STOP & STA RT" nospiešanas iedegas šī signāllampiņa, tad bremžuvai sajūga pedālis jātur nospiests līdz
brīdim, kamēr signāllampiņa nodziest, un līdz pilnīgai motora iedarbināšanaineveikt atkārtotu pogas "STOP & STA RT" nospiešanu.


Ja kāds no iedarbināšanasnosacījumiem nav izpildīts,mērinstrumentu panelī parādāspaziņojums. Noteiktos gadījumos ir nepieciešams pagriezt stūri, nospiežotpogu "STOP & STA RT", lai stūres kolonna varētu atbloķēties, par ko jūs brīdina paziņojums.
)
Īsi nospiediet pogu " STOP &
START". Stūre atbloķējas un dzinējs
gandrīz uzreiz iedarbojas
(sk. brīdinājumus attiecībā uz
dīzeļmotora versijām).

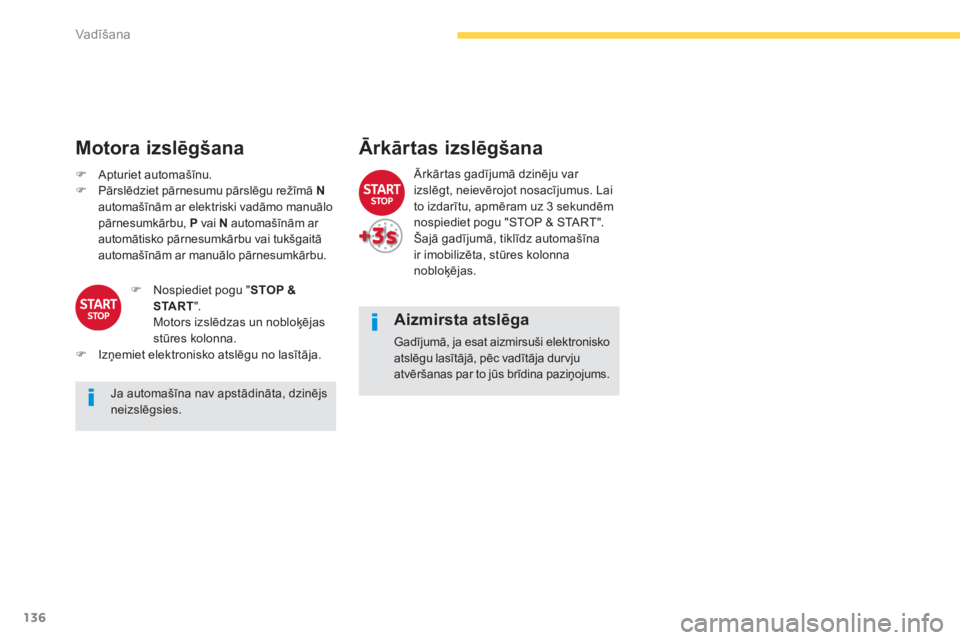

136
Vadīšana
Aizmirsta atslēga
Gadījumā, ja esat aizmirsuši elektronisko atslēgu lasītāj
—, pēc vadītāja dur vjuatvēršanas par to jūs brīdina paziņojums.

Ārkārtas gadījumā dzinēju var izslēgt, neievērojot nosacījumus. Lai
to izdarītu, apmēram uz 3 sekundēm nospiediet pogu "STOP &STA RT".
Šajā gadījumā, tiklīdz automašīna
ir imobilizēta, stūres kolonna
nobloķējas.


Ārkārtas izslēgšana
)Apturiet automašīnu. )Pārslēdziet pārnesumu pārslēgu režīmā Nautomašīnām ar elektriski vadāmo manuālopārnesumkārbu, Pvai N
automašīnām ar automātisko pārnesumkārbu vai tukšgaitā automašīnām ar manuālo pārnesumkārbu.
Motora izslēgšana


Ja automašīna nav apstādināta, dzinējsneizslēgsies.
)
Nospiediet pogu "STOP &
START". Motors izslēdzas un nobloķējasstūres kolonna.
)Izņemiet elektronisko atslēgu no lasītāja.

137
4
Vadīšana

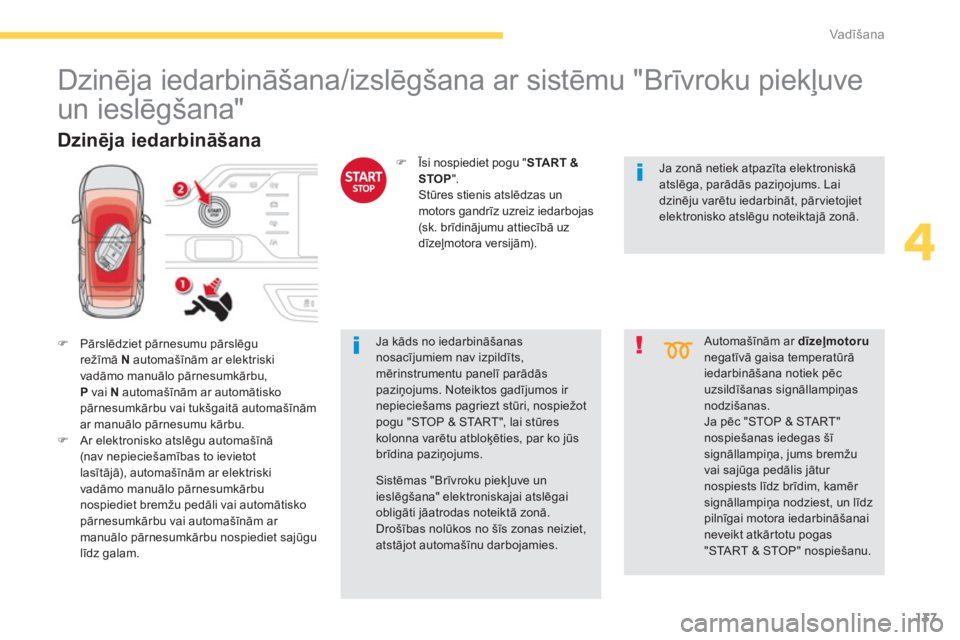

Dzinēja iedarbināšana/izslēgšana ar sistēmu "Brīvroku piekļuve
un ieslēgšana"
)Pārslēdziet pārnesumu pārslēgurežīmā N
automašīnām ar elektriski
vadāmo manuālo pārnesumkārbu,
Pvai N
automašīnām ar automātiskopārnesumkārbu vai tukšgaitā automašīnām ar manuālo pārnesumu kārbu.)Ar elektronisko atslēgu automašīnā (nav nepieciešamības to ievietot
lasītāj
—), automašīnām ar elektriski
vadāmo manuālo pārnesumkārbu nospiediet bremžu pedāli vai automātisko pārnesumkārbu vai automašīnām ar manuālo pārnesumkārbu nospiediet sajūgu
līdz galam.

Automašīnām ar dīzeļmotorunegatīvā gaisa temperatūrā iedarbināšana notiek pēc uzsildīšanas signāllampiņasnodzišanas. Ja pēc "STOP&STA RT"nospiešanas iedegas šī signāllampiņa, jums bremžu vai sajūga pedālis jātur nospiests līdz brīdim, kamēr signāllampiņa nodziest, un līdz pilnīgai motora iedarbināšanaineveikt atkārtotu pogas"STA RT &STOP" nospiešanu.


Dzinēja iedarbināšana
Ja kāds no iedarbināšanas nosacījumiem nav izpildīts, mērinstrumentu panelī parādās paziņojums. Noteiktos gadījumos ir nepieciešams pagriezt stūri, nospiežot pogu "STOP & STA RT", lai stūreskolonna varētu atbloķēties, par ko jūsbrīdina paziņojums.
)
Īsi nospiediet pogu " START &
STOP". Stūres stienis atslēdzas un motors gandrīz uzreiz iedarbojas (sk. brīdinājumu attiecībā uz
dīzeļmotora versijām).
Sistēmas "Brīvroku piekļuve un ieslēgšana" elektroniskajai atslēgaiobligāti jāatrodas noteiktā zonā. Drošības nolūkos no šīs zonas neiziet, atstājot automašīnu darbojamies.


Ja zonā netiek atpazīta elektroniskāatslēga, parādās paziņojums. Laidzinēju varētu iedarbināt, pārvietojietelektronisko atslēgu noteiktajā zonā.

138
Vadīšana

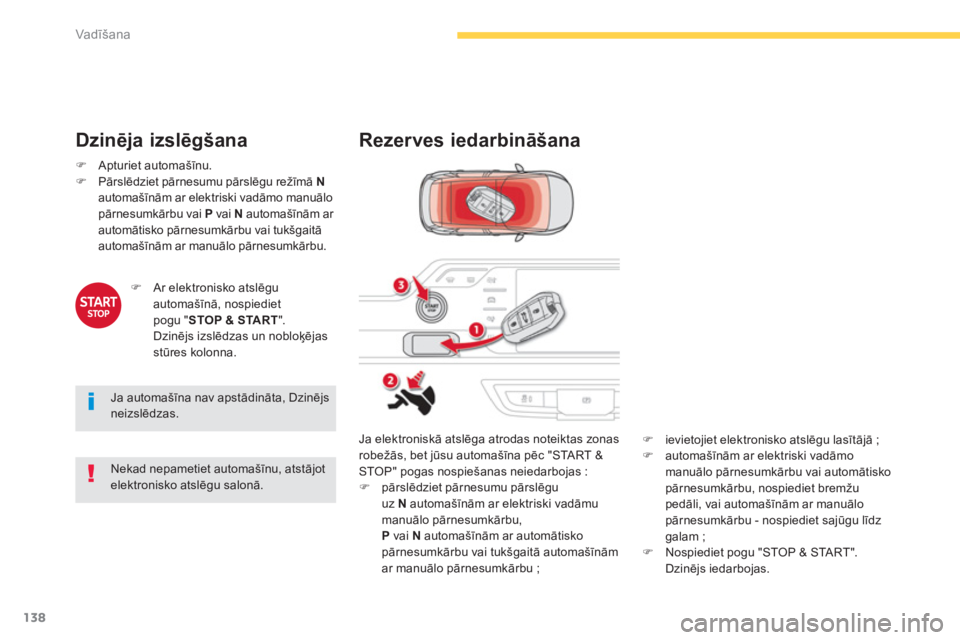

Rezerves iedarbināšana


Ja elektroniskā atslēga atrodas noteiktas zonas robežās, bet jūsu automašīna pēc "STA RT & STOP" pogas nospiešanas neiedarbojas :)
pārslēdziet pārnesumu pārslēguuz N
automašīnām ar elektriski vadāmumanuālo pārnesumkārbu, P
vai Nautomašīnām ar automātisko
pārnesumkārbu vai tukšgaitā automašīnām
ar manuālo pārnesumkārbu ;
)
Ar elektronisko atslēgu
automašīnā, nospiediet
po
gu " STOP & START". Dzinējs izslēdzas un nobloķējasstūres kolonna.
)Apturiet automašīnu. )Pārslēdziet pārnesumu pārslēgu režīmā Nautomašīnām ar elektriski vadāmo manuālopārnesumkārbu vai P
vai N
automašīnām ar
automātisko pārnesumkārbu vai tukšgaitā automašīnām ar manuālo pārnesumkārbu.
Dzinēja izslēgšana


Ja automašīna nav apstādināta, Dzinējsneizslēdzas.


Nekad nepametiet automašīnu, atstājotelektronisko atslēgu salonā.

)ievietojiet elektronisko atslēgu lasītāj
— ; )automašīnām ar elektriski vadāmo manuālo pārnesumkārbu vai automātiskopārnesumkārbu, nospiediet bremžupedāli, vai automašīnām ar manuālo pārnesumkārbu - nospiediet sajūgu līdzgalam ;)Nospiediet pogu "STOP& STA RT".
Dzinējs iedarbojas.
