CITROEN C4 SPACETOURER 2014 Priručnik (in Serbian)

259
6
Bezbednost








Mehanički uređaj za bezbednost dece
Ovaj mehanički uređaj omogućava da se zabrani otvaranje zadnjih vrata pomoću unutrašnjih
komandi.
Ova komanda se nalazi u stubu svakih zadnjih vrata.


Zaključavanje
)Pomoću ključa, okrenite komandu do kraja :
- na levu stranu za zadnja leva vrata,
- na desnu stranu za zadnja desna vrata.
Otključavanje
)
Pomoću ključa, okrenite komandu dokraja :


- na desnu stranu za zadnja leva vrata,

- na levu stranu za zadnja desna vrata.

260
Praktične informacije

Komplet je smešten u kućištu za odlaganje,
ispod poda pr tljažnika.
Ovaj komplet se sastoji od kompresora i bočice proizvoda za lepljenje koji vam omogućavaju da privremeno popravitegumu kako biste uspeli
da stignete do najbližeg servisa.
Namenjen je za krpljenje većine rupa nagumama, koje se mogu pojaviti u predelu nagaza gume ili na njenom obodu.

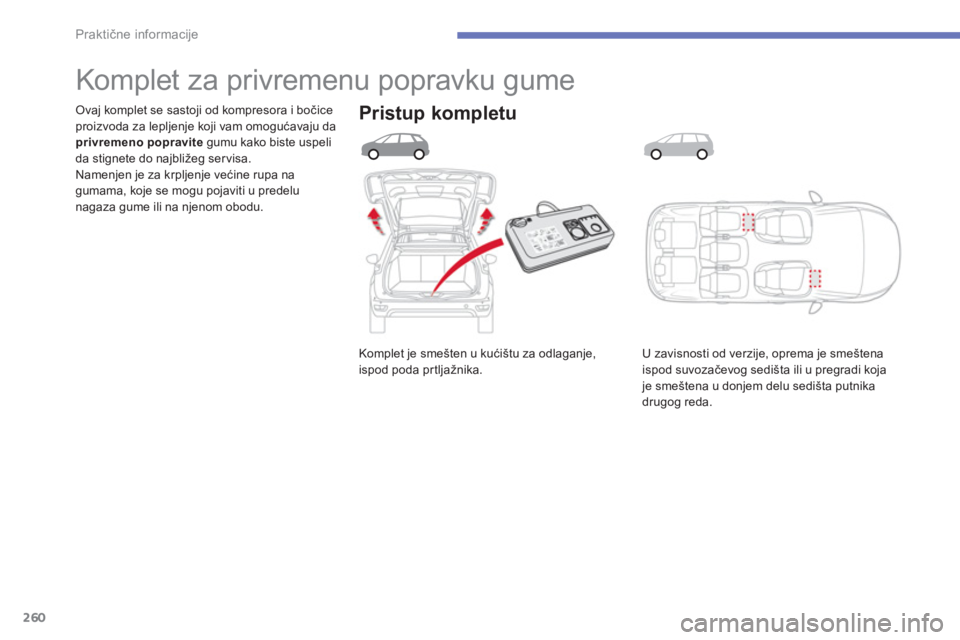

Komplet za privremenu popravku gume


Pristup kompletu


U zavisnosti od verzije, oprema je smeštena
ispod suvozačevog sedišta ili u pregradi koja je smeštena u donjem delu sedišta putnika
drugog reda.

261
7
Praktične informacije

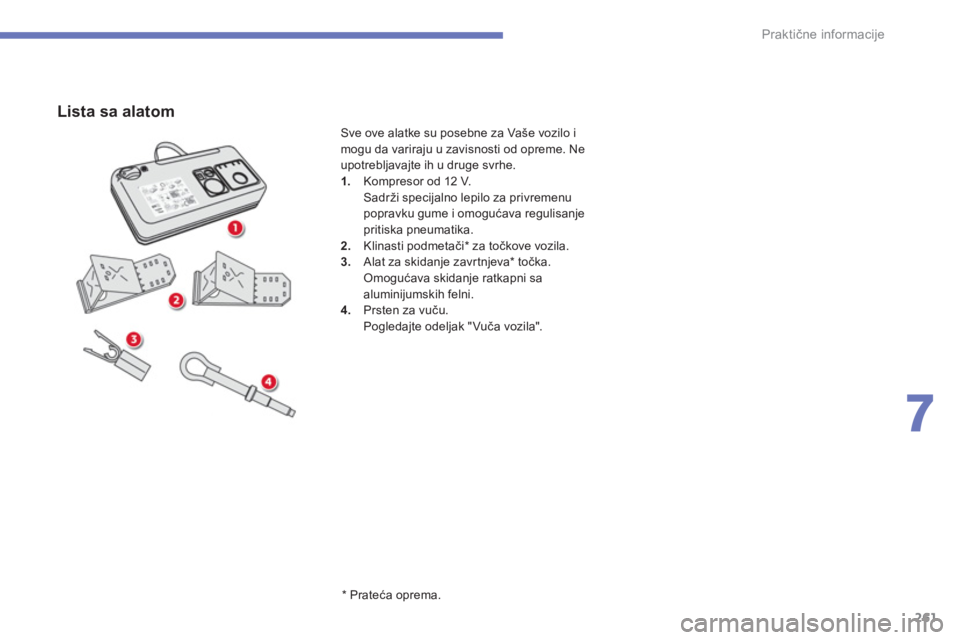

Lista sa alatom


* Prateća oprema.
Sve ove alatke su posebne za Vaše vozilo i
mogu da variraju u zavisnosti od opreme. Ne upotrebljavajte ih u druge svrhe.
1.Kompresor od 12 V.
Sadrži specijalno lepilo za privremenu
popravku gume i omogućava regulisanje
pritiska pneumatika. 2. Klinasti podmetači *
za točkove vozila. 3.
Alat za skidanje zavr tnjeva *
točka. Omogućava skidanje ratkapni sa
aluminijumskih felni. 4. Prsten za vuču.
Pogledajte odeljak "Vuča vozila".

262
Praktične informacije
A.
Selektor položaja "Popravka" ili"Pumpanje".B.
Prekidač za uključen "I"/ isključen "O".C.
Dugme za izduvavanje. D.Manometar (u barima i p.s.i.).
E.Pregrada sadrži :


- kabl sa adapterom za utičnicu od 12 V,

- različite prikl
jučke za naduvavanje
različitih predmeta, kao što su lopte,
gume bicikala...

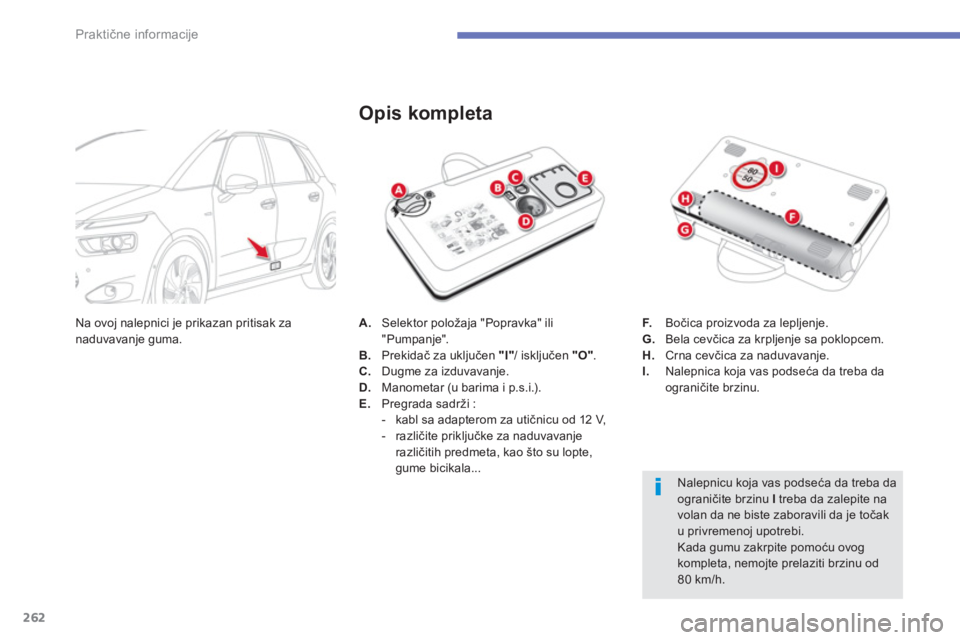

Opis kompleta


Nalepnicu koja vas podseća da treba da ograničite brzinu Itreba da zalepite navolan da ne biste zaboravili da je točak u privremenoj upotrebi.

Kada gumu zakrpite pomoću ovogkompleta, nemojte prelaziti brzinu od 80 km/h.
F
.Bočica proizvoda za lepljenje.G.
Bela cevčica za krpljenje sa poklopcem. H.
Crna cevčica za naduvavanje.I.
Nalepnica koja vas podseća da treba da
ograničite brzinu. Na ovo
j nalepnici je prikazan pritisak zanaduvavanje guma.

263
7
Praktične informacije


1. Lepljenje


Postupak popravke

Ne odstranjujte strano telo koje jedospelo u gumu.
)
Odmotajte do kraja belu cevčicu G
. )
Skinite poklopac sa bele cevčice.)
Povežite belu cevčicu sa ventilom gumekoju treba popraviti.

)Prekinite kontakt.)Okrenite selektor A
u položaj "Popravka". )Proverite da li je prekidač Bprebačen u položaj "O".
)
Povežite električnu utičnicu kompresora sa utičnicom od 12 V u svom vozilu. )
Startujte motor i ostavite ga da radi.
Pazite, ovaj proizvod je štetan (npr :etilen-glikol, kolofan...) u slučaju gutanja i iritantan za oči.Dr

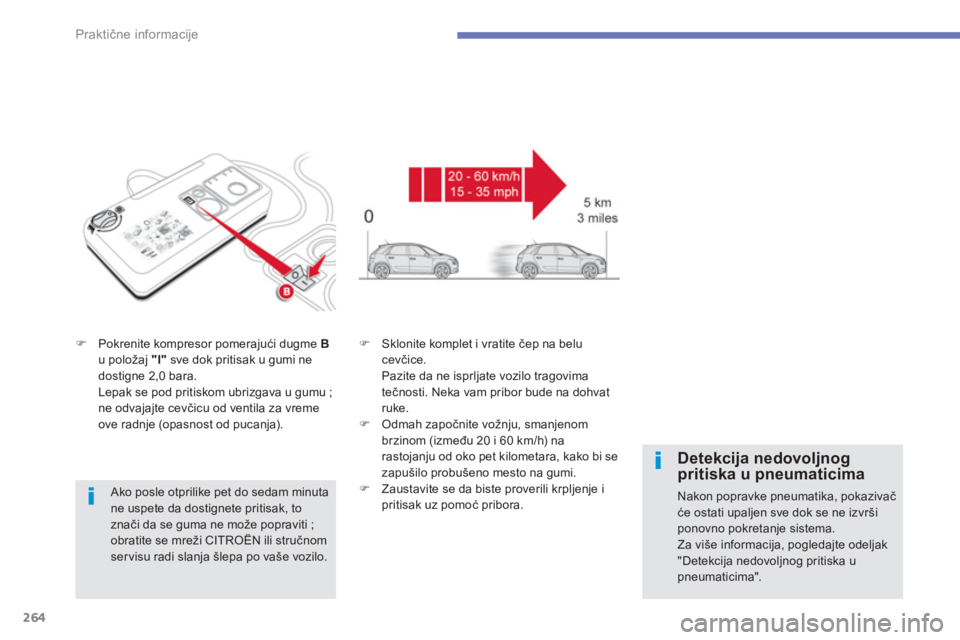

264
Praktične informacije
)Pokrenite kompresor pomerajući dugme Bu položaj "I"
sve dok pritisak u gumi ne
dostigne 2,0 bara.
Lepak se pod pritiskom ubrizgava u gumu ;ne odvajajte cevčicu od ventila za vreme
ove radnje (opasnost od pucanja).
Ako posle otprilike pet do sedam minutane uspete da dostignete pritisak, toznači da se guma ne mo

265
7
Praktične informacije

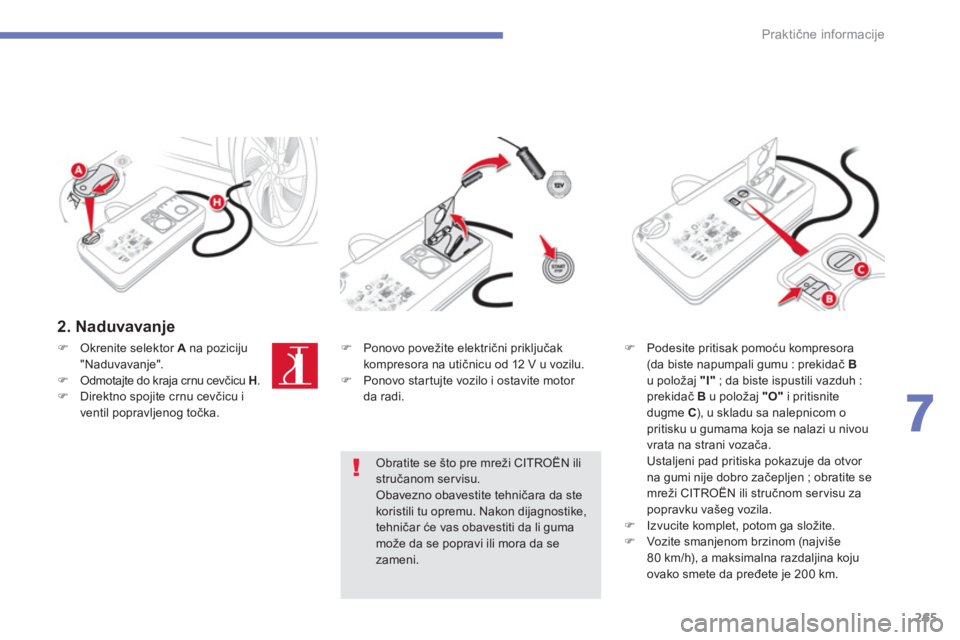

2. Naduvavanje
)Okrenite selektor A
na poziciju
"Naduvavanje". )Odmotajte do kraja crnu cevčicu H.)Direktno spojite crnu cevčicu i
ventil popravljenog točka.

)
Ponovo povežite električni priključak kompresora na utičnicu od 12 V u vozilu. )
Ponovo startujte vozilo i ostavite motor da radi.

Obratite se što pre mreži CITROËN ilistručanom servisu. Obavezno obavestite tehničara da stekoristili tu opremu. Nakon dijagnostike, tehničar će vas obavestiti da li guma
može da se popravi ili mora da se zameni.
)
Podesite pritisak pomoću kompresora (da biste napumpali gumu : prekidač Bu položaj "I"
; da biste ispustili vazduh :prekidač B
u položaj "O"
i pritisnite
dugme C), u skladu sa nalepnicom opritisku u gumama koja se nalazi u nivou
vrata na strani vozača.
Ustaljeni pad pritiska pokazuje da otvor na gumi nije dobro začepljen ; obratite se mreži CITROËN ili stručnom ser visu za popravku vašeg vozila.)
Izvucite komplet, potom ga složite.)
Vozite smanjenom brzinom (najviše 80 km/h), a maksimalna razdaljina koju
ovako smete da pređete je 200 km.

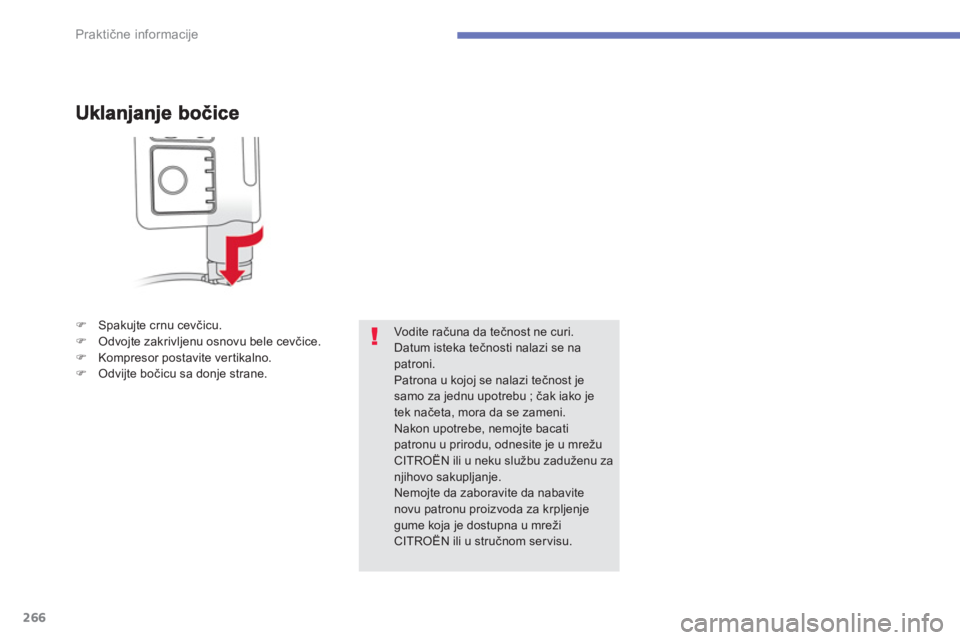

266
Praktične informacije
)Spakujte crnu cevčicu.)Odvojte zakrivljenu osnovu bele cevčice.)Kompresor postavite ver tikalno.)Odvijte bočicu sa donje strane.

Vodite računa da tečnost ne curi.Datum isteka tečnosti nalazi se na patroni.Patrona u kojoj se nalazi tečnost je samo za jednu upotrebu ; čak iako jetek načeta, mora da se zameni.Nakon upotrebe, nemojte bacatipatronu u prirodu, odnesite je u mrežu CITROËN ili u neku službu zaduženu za njihovo sakupljanje. Nemojte da zaboravite da nabavite novu patronu proizvoda za krpljenjegume koja je dostupna u mrežiCITROËN ili u stručnom servisu.

267
7
Praktične informacije

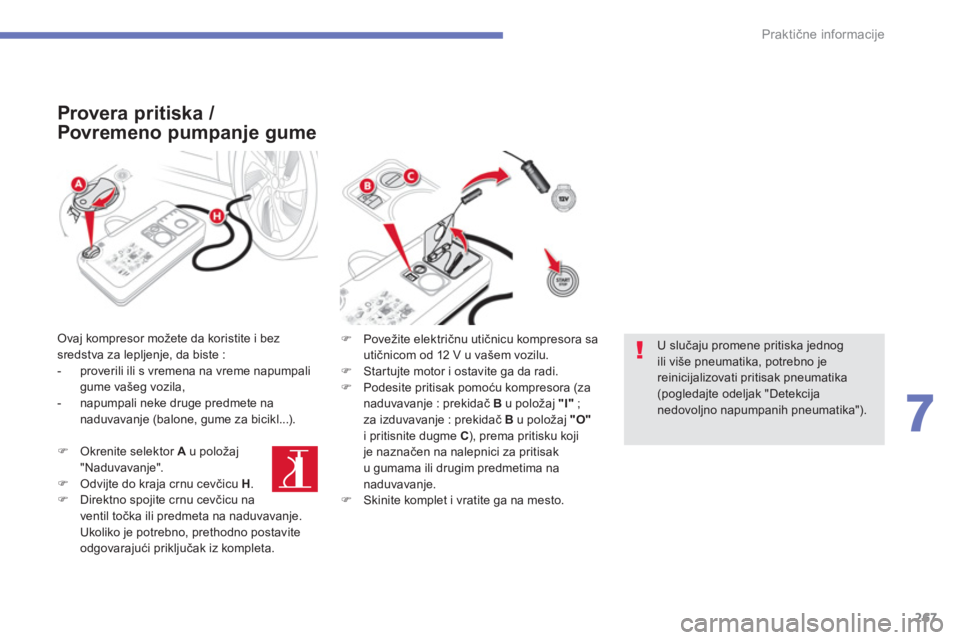

Provera pritiska /
Povremeno pumpan
je gume
Ovaj kompresor možete da koristite i bez sredstva za lepljenje, da biste :


- proverili ili s vremena na vreme napumpali
gume vašeg vozila,

- napumpali neke druge predmete nanaduvavanje (balone, gume za bicikl...).

)Okrenite selektor A
u položaj"Naduvavanje". )Odvijte do kraja crnu cevčicu H . )Direktno spojite crnu cevčicu na
ventil točka ili predmeta na naduvavanje.
Ukoliko je potrebno, prethodno postavite
od
govarajući priključak iz kompleta.

)
Povežite električnu utičnicu kompresora sautičnicom od 12 V u va

268
Praktične informacije

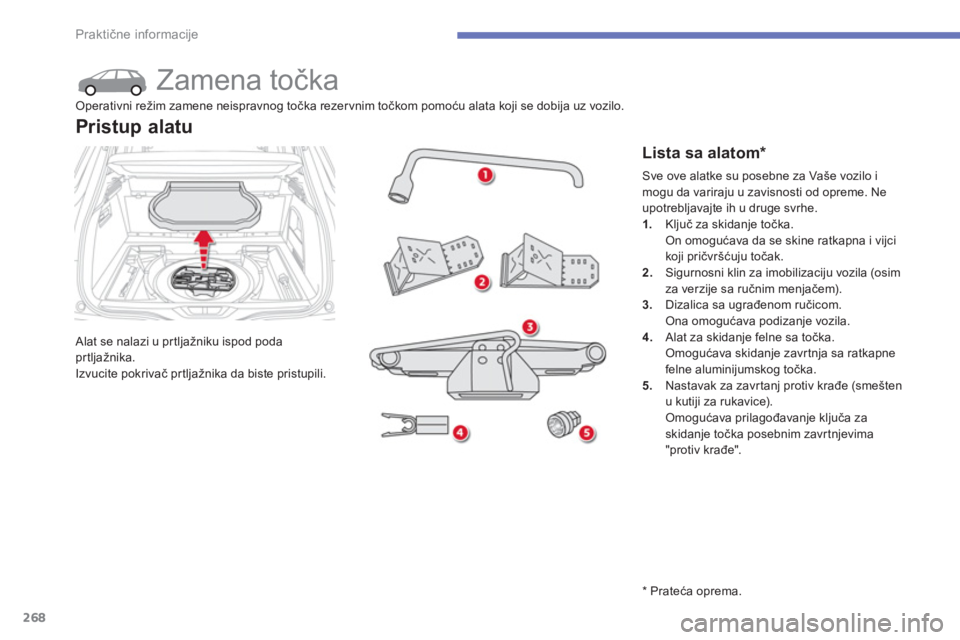

Zamena točka
Alat se nalazi u pr tljažniku ispod poda prtljažnika.
Izvucite pokrivač prtljažnika da biste pristupili.
Pristup alatu


Lista sa alatom *
Operativni režim zamene neispravnog točka rezervnim točkom pomoću alata koji se dobija uz vozilo.

*
Prateća oprema.
Sve ove alatke su posebne za Vaše vozilo imogu da variraju u zavisnosti od opreme. Ne
upotrebljavajte ih u druge svrhe.
1. Ključ za skidanje točka.
On omogućava da se skine ratkapna i vijci
koji pričvršćuju točak. 2.Sigurnosni klin za imobilizaciju vozila (osim
za verzije sa ručnim menjačem).3.Dizalica sa ugrađenom ručicom.
Ona omogućava podizanje vozila. 4.
Alat za skidanje felne sa točka.
Omogućava skidanje zavr tnja sa ratkapnefelne aluminijumskog točka.
5. Nastavak za zavrtanj protiv krađe (smešten
u kutiji za rukavice).
Omogućava prilagođavanje ključa za skidanje točka posebnim zavrtnjevima
"protiv krađe".
