CITROEN C4 SPACETOURER 2015 Návod na použitie (in Slovak)
Manufacturer: CITROEN, Model Year: 2015, Model line: C4 SPACETOURER, Model: CITROEN C4 SPACETOURER 2015Pages: 428, veľkosť PDF: 10.2 MB
Page 91 of 428

89
C4-Picasso-II_sk_Chap03_confort_ed01-2014

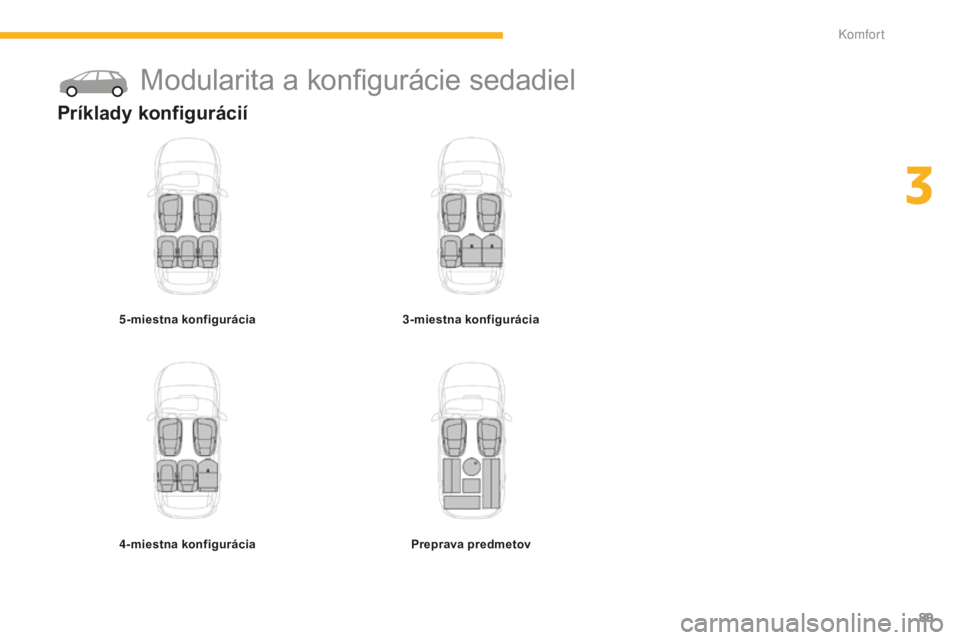

Modularita a konfigurácie sedadiel
Príklady konfigurácií
5-miestna konfigurácia
4 -miestna konfigurácia 3
-miestna konfigurácia
Preprava predmetov
3
Komfort
Page 92 of 428

90
C4-Picasso-II_sk_Chap03_confort_ed01-2014

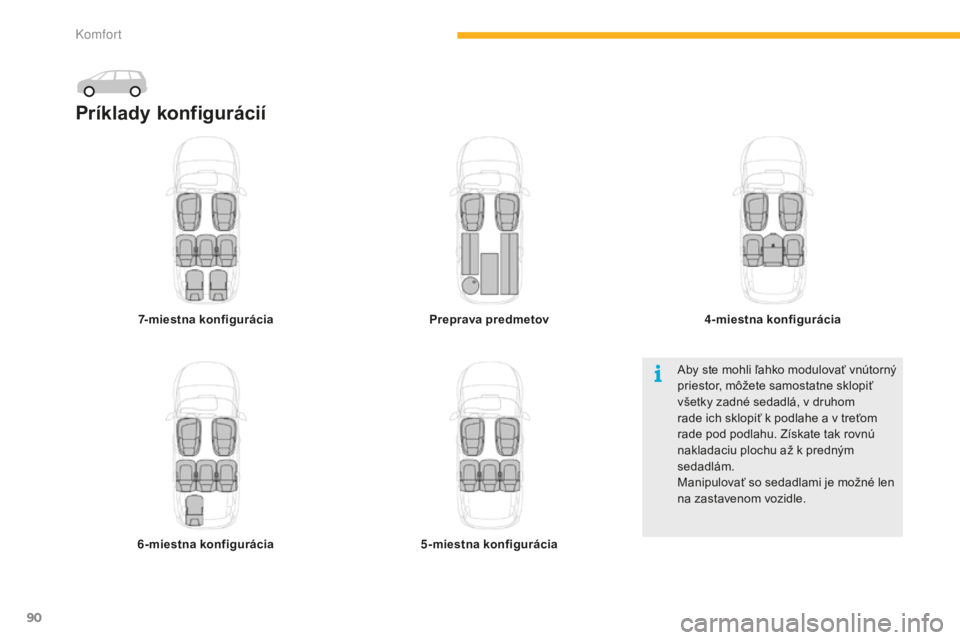

Príklady konfigurácií
7-miestna konfigurácia
6 -miestna konfigurácia Preprava predmetov
5 -miestna konfigurácia 4
-miestna konfigurácia
ab
y ste mohli ľahko modulovať vnútorný
priestor, môžete samostatne sklopiť
všetky zadné sedadlá, v druhom
rade ich sklopiť k podlahe a v treťom
rade pod podlahu. Získate tak rovnú
nakladaciu plochu až k predným
sedadlám.
Manipulovať so sedadlami je možné len
na zastavenom vozidle.
Komfort
Page 93 of 428

91
C4-Picasso-II_sk_Chap03_confort_ed01-2014

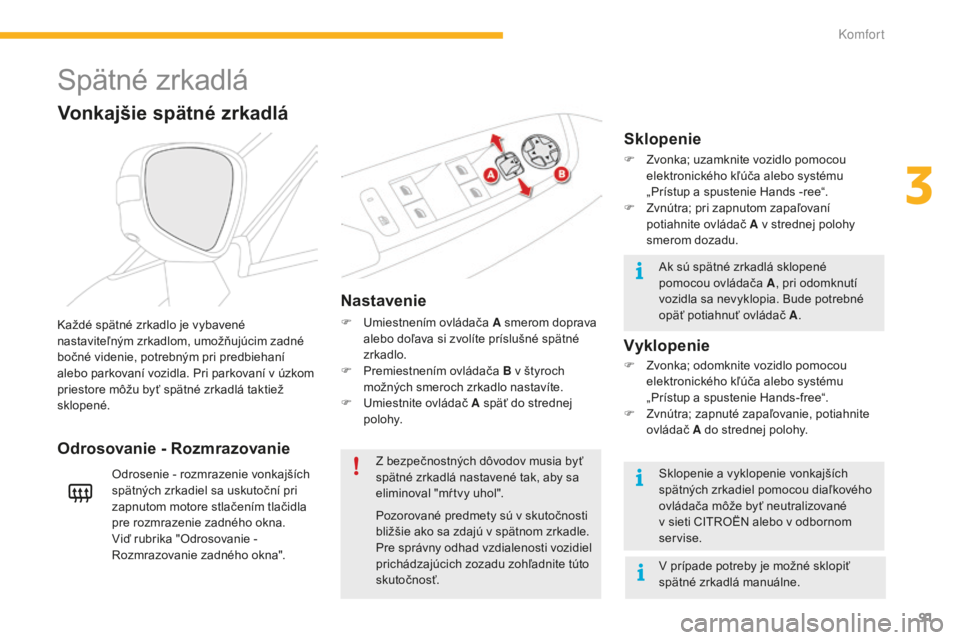

Spätné zrkadlá
Nastavenie
F umiestnením ovládača A smerom doprava alebo doľava si zvolíte príslušné spätné
zrkadlo.
F
P
remiestnením ovládača B v štyroch
možných smeroch zrkadlo nastavíte.
F
u
m
iestnite ovládač A späť do strednej
polohy.ka
ždé spätné zrkadlo je vybavené
nastaviteľným zrkadlom, umožňujúcim zadné
bočné videnie, potrebným pri predbiehaní
alebo parkovaní vozidla. Pri parkovaní v úzkom
priestore môžu byť spätné zrkadlá taktiež
sklopené.
Odrosovanie - Rozmrazovanie
Vonkajšie spätné zrkadlá
Odrosenie - rozmrazenie vonkajších
spätných zrkadiel sa uskutoční pri
zapnutom motore stlačením tlačidla
pre rozmrazenie zadného okna.
vi
ď rubrika "Odrosovanie -
ro
zmrazovanie zadného okna". Z bezpečnostných dôvodov musia byť
spätné zrkadlá nastavené tak, aby sa
eliminoval "mŕ tvy uhol".
Pozorované predmety sú v skutočnosti
bližšie ako sa zdajú v spätnom zrkadle.
Pre správny odhad vzdialenosti vozidiel
prichádzajúcich zozadu zohľadnite túto
skutočnosť.
Sklopenie
F Zvonka; uzamknite vozidlo pomocou
elektronického kľúča alebo systému
„Prístup a spustenie Hands -ree“.
F
Z
vnútra; pri zapnutom zapaľovaní
potiahnite ovládač A v strednej polohy
smerom dozadu.
ak s
ú spätné zrkadlá sklopené
pomocou ovládača A , pri odomknutí
vozidla sa nevyklopia. Bude potrebné
opäť potiahnuť ovládač A .
Sklopenie a vyklopenie vonkajších
spätných zrkadiel pomocou diaľkového
ovládača môže byť neutralizované
v sieti CI
t
r
O
ËN alebo v odbornom
servise.
F
Z
vonka; odomknite vozidlo pomocou
elektronického kľúča alebo systému
„Prístup a spustenie Hands-free“.
F
Z
vnútra; zapnuté zapaľovanie, potiahnite
ovládač A do strednej polohy.
Vyklopenie
v prípade potreby je možné sklopiť
spä tné zrkadlá manuálne.
3
Komfort
Page 94 of 428

92
C4-Picasso-II_sk_Chap03_confort_ed01-2014

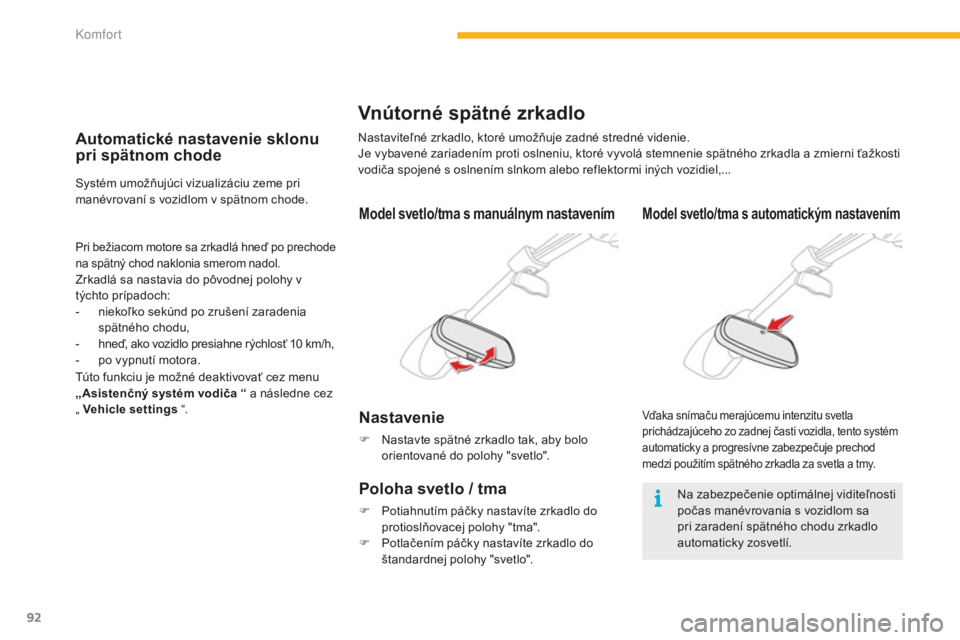

Vnútorné spätné zrkadlo
Nastaviteľné zrkadlo, ktoré umožňuje zadné stredné videnie.
Je vybavené zariadením proti oslneniu, ktoré vyvolá stemnenie spätného zrkadla a zmierni ťažkosti
vodiča spojené s oslnením slnkom alebo reflektormi iných vozidiel,...
Model svetlo/tma s manuálnym nastavením
Nastavenie
F Nastavte spätné zrkadlo tak, aby bolo orientované do polohy "svetlo".
Na zabezpečenie optimálnej viditeľnosti
počas manévrovania s vozidlom sa
pri zaradení spätného chodu zrkadlo
automaticky zosvetlí.
Poloha svetlo / tma
F Potiahnutím páčky nastavíte zrkadlo do protioslňovacej polohy "tma".
F
P
otlačením páčky nastavíte zrkadlo do
štandardnej polohy "svetlo".
Model svetlo/tma s automatickým nastavením
vďaka snímaču merajúcemu intenzitu svetla
prichádzajúceho zo zadnej časti vozidla, tento systém
automaticky a progresívne zabezpečuje prechod
medzi použitím spätného zrkadla za svetla a tmy.
Automatické nastavenie sklonu
pri spätnom chode
Pri bežiacom motore sa zrkadlá hneď po prechode
na spätný chod naklonia smerom nadol.
Zrkadlá sa nastavia do pôvodnej polohy v
týchto prípadoch:
-
n
iekoľko sekúnd po zrušení zaradenia
spätného chodu,
-
h
neď, ako vozidlo presiahne rýchlosť 10 km/h,
-
p
o vypnutí motora.
Systém umožňujúci vizualizáciu zeme pri
manévrovaní s vozidlom v spätnom chode.
tú
to funkciu je možné deaktivovať cez menu
„Asistenčný systém vodiča “ a následne cez
„ Vehicle settings “.
Komfort
Page 95 of 428

93
C4-Picasso-II_sk_Chap03_confort_ed01-2014

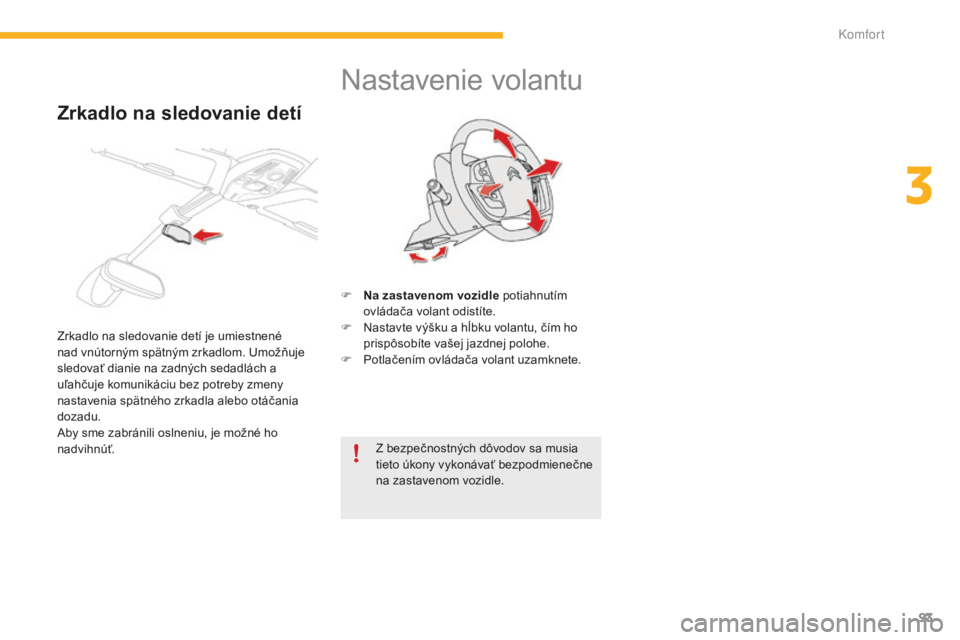

Nastavenie volantu
F Na zastavenom vozidle potiahnutím ovládača volant odistíte.
F
N
astavte výšku a hĺbku volantu, čím ho
prispôsobíte vašej jazdnej polohe.
F
P
otlačením ovládača volant uzamknete.
Z bezpečnostných dôvodov sa musia
tieto úkony vykonávať bezpodmienečne
na zastavenom vozidle.
Zrkadlo na sledovanie detí
Zrkadlo na sledovanie detí je umiestnené
nad vnútorným spätným zrkadlom. um ožňuje
sledovať dianie na zadných sedadlách a
uľahčuje komunikáciu bez potreby zmeny
nastavenia spätného zrkadla alebo otáčania
dozadu.
ab
y sme zabránili oslneniu, je možné ho
nadvihnúť.
3
Komfort
Page 96 of 428

94
C4-Picasso-II_sk_Chap03_confort_ed01-2014

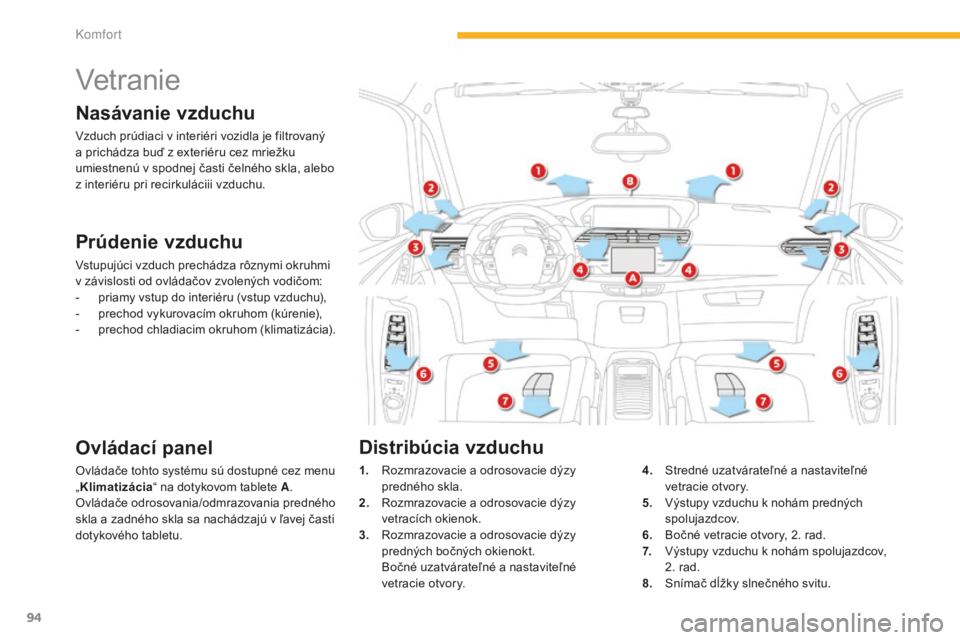

vetranie
Nasávanie vzduchu
vzduch prúdiaci v interiéri vozidla je filtrovaný
a p richádza buď z exteriéru cez mriežku
umiestnenú v spodnej časti čelného skla, alebo
z interiéru pri recirkuláciii vzduchu.
Prúdenie vzduchu
vstupujúci vzduch prechádza rôznymi okruhmi
v závislosti od ovládačov zvolených vodičom:
-
p
riamy vstup do interiéru (vstup vzduchu),
-
p
rechod vykurovacím okruhom (kúrenie),
-
p
rechod chladiacim okruhom (klimatizácia).
Ovládací panel
Ovládače tohto systému sú dostupné cez menu
„Klimatizácia “ na dotykovom tablete A .
Ovládače odrosovania/odmrazovania predného
skla a zadného skla sa nachádzajú v ľavej časti
dotykového tabletu. 1.
ro zmrazovacie a odrosovacie dýzy
predného skla.
2.
r
o
zmrazovacie a odrosovacie dýzy
vetracích okienok.
3.
r
o
zmrazovacie a odrosovacie dýzy
predných bočných okienokt.
B
očné uzatvárateľné a nastaviteľné
vetracie otvory. 4. S
tredné uzatvárateľné a nastaviteľné
vetracie otvory.
5.
v
ý
stupy vzduchu k nohám predných
spolujazdcov.
6.
B
očné vetracie otvory, 2. rad.
7.
v
ý
stupy vzduchu k nohám spolujazdcov,
2
. rad.
8.
S
nímač dĺžky slnečného svitu.
Distribúcia vzduchu
Komfort
Page 97 of 428

95
C4-Picasso-II_sk_Chap03_confort_ed01-2014

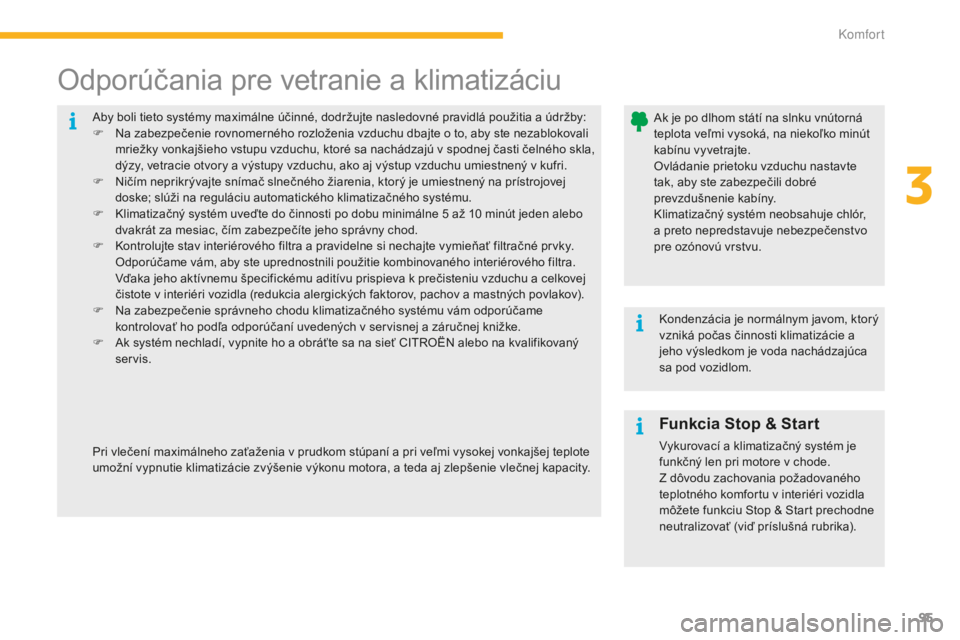

aby boli tieto systémy maximálne účinné, dodržujte nasledovné pravidlá použitia a údržby:
F N a zabezpečenie rovnomerného rozloženia vzduchu dbajte o to, aby ste nezablokovali
mriežky vonkajšieho vstupu vzduchu, ktoré sa nachádzajú v spodnej časti čelného skla,
dýzy, vetracie otvory a výstupy vzduchu, ako aj výstup vzduchu umiestnený v kufri.
F
N
ičím neprikrývajte snímač slnečného žiarenia, ktorý je umiestnený na prístrojovej
doske; slúži na reguláciu automatického klimatizačného systému.
F
k
l
imatizačný systém uveďte do činnosti po dobu minimálne 5 až 10 minút jeden alebo
dvakrát za mesiac, čím zabezpečíte jeho správny chod.
F
k
o
ntrolujte stav interiérového filtra a pravidelne si nechajte vymieňať filtračné prvky.
O
dporúčame vám, aby ste uprednostnili použitie kombinovaného interiérového filtra.
vď
aka jeho aktívnemu špecifickému aditívu prispieva k prečisteniu vzduchu a celkovej
čistote v interiéri vozidla (redukcia alergických faktorov, pachov a mastných povlakov).
F
N
a zabezpečenie správneho chodu klimatizačného systému vám odporúčame
kontrolovať ho podľa odporúčaní uvedených v servisnej a záručnej knižke.
F
a
k s
ystém nechladí, vypnite ho a obráťte sa na sieť CI
t
r
O
ËN alebo na kvalifikovaný
servis.
Odporúčania pre vetranie a klimatizáciu
ak je po dlhom státí na slnku vnútorná
teplota veľmi vysoká, na niekoľko minút
kabínu vyvetrajte.
Ovládanie prietoku vzduchu nastavte
tak, aby ste zabezpečili dobré
prevzdušnenie kabíny.
kl
imatizačný systém neobsahuje chlór,
a preto nepredstavuje nebezpečenstvo
pre ozónovú vrstvu.
ko
ndenzácia je normálnym javom, ktorý
vzniká počas činnosti klimatizácie a
jeho výsledkom je voda nachádzajúca
sa pod vozidlom.
Pri vlečení maximálneho zaťaženia v prudkom stúpaní a pri veľmi vysokej vonkajšej teplote
umožní vypnutie klimatizácie zvýšenie výkonu motora, a teda aj zlepšenie vlečnej kapacity.
Funkcia Stop & Start
vykurovací a klimatizačný systém je
funkčný len pri motore v chode.
Z dôvodu zachovania požadovaného
teplotného komfortu v interiéri vozidla
môžete funkciu Stop & Start prechodne
neutralizovať (viď príslušná rubrika).
3
Komfort
Page 98 of 428

96
C4-Picasso-II_sk_Chap03_confort_ed01-2014

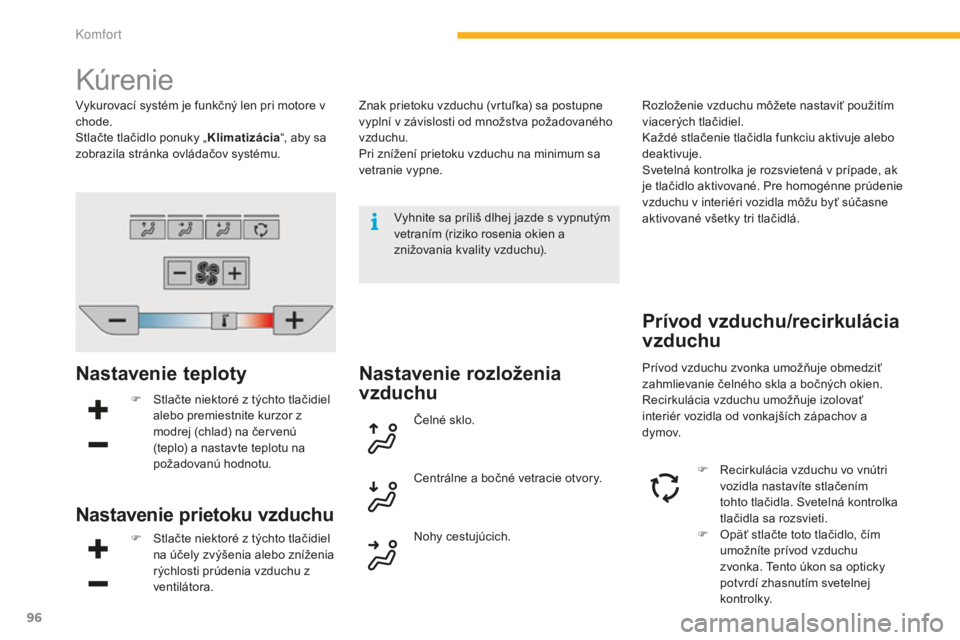

kúrenie
Nastavenie teploty
F Stlačte niektoré z týchto tlačidiel alebo premiestnite kurzor z
modrej (chlad) na červenú
(teplo) a nastavte teplotu na
požadovanú hodnotu.
Nastavenie prietoku vzduchu
F Stlačte niektoré z týchto tlačidiel na účely zvýšenia alebo zníženia
rýchlosti prúdenia vzduchu z
ventilátora.

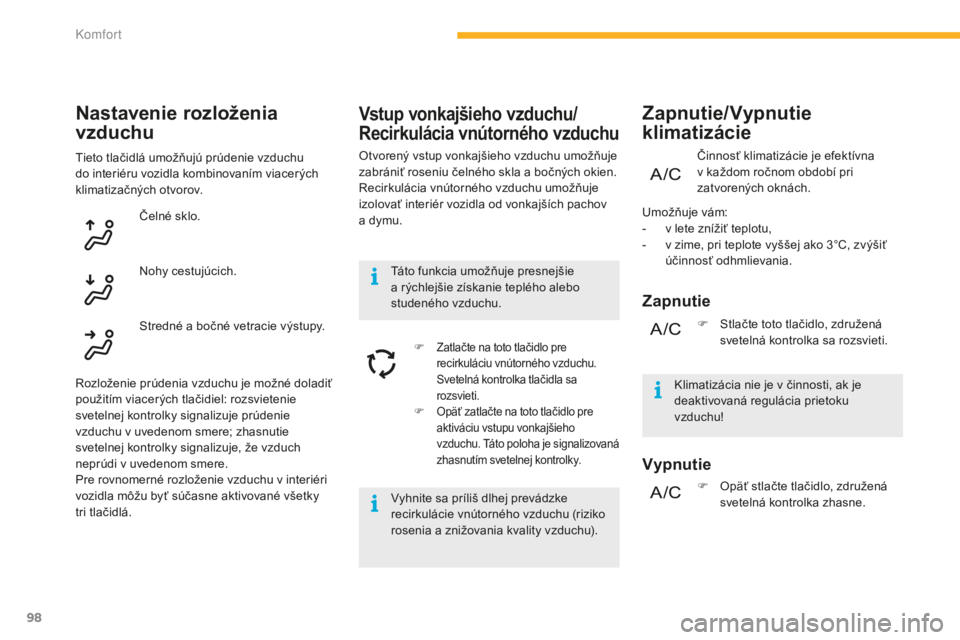

Nastavenie rozloženia
vzduchuPrívod vzduchu zvonka umožňuje obmedziť
zahmlievanie čelného skla a bočných okien.
re
cirkulácia vzduchu umožňuje izolovať
interiér vozidla od vonkajších zápachov a
dymov.
če
lné sklo.
Centrálne a bočné vetracie otvory.
Nohy cestujúcich.
ro
zloženie vzduchu môžete nastaviť použitím
viacerých tlačidiel.
ka
ždé stlačenie tlačidla funkciu aktivuje alebo
deaktivuje.
Svetelná kontrolka je rozsvietená v prípade, ak
je tlačidlo aktivované. Pre homogénne prúdenie
vzduchu v interiéri vozidla môžu byť súčasne
aktivované všetky tri tlačidlá.
Prívod vzduchu/recirkulácia
vzduchu
F recirkulácia vzduchu vo vnútri vozidla nastavíte stlačením
tohto tlačidla. Svetelná kontrolka
tlačidla sa rozsvieti.
F
O
päť stlačte toto tlačidlo, čím
umožníte prívod vzduchu
zvonka.
t
e
nto úkon sa opticky
potvrdí zhasnutím svetelnej
ko nt r o lk y.
vy
hnite sa príliš dlhej jazde s vypnutým
vetraním (riziko rosenia okien a
znižovania kvality vzduchu).
vy
kurovací systém je funkčný len pri motore v
chode.
Stlačte tlačidlo ponuky „ Klimatizácia“, aby sa
zobrazila stránka ovládačov systému. Znak prietoku vzduchu (vrtuľka) sa postupne
vyplní v závislosti od množstva požadovaného
vzduchu.
Pri znížení prietoku vzduchu na minimum sa
vetranie vypne.
Komfort
Page 99 of 428

97
C4-Picasso-II_sk_Chap03_confort_ed01-2014

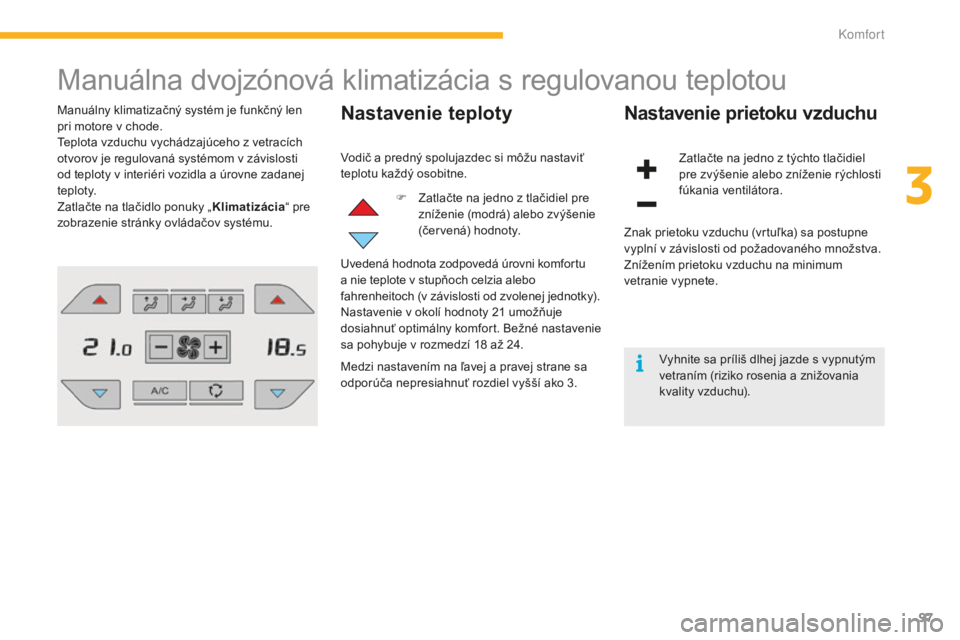

Manuálna dvojzónová klimatizácia s regulovanou teplotou
Manuálny klimatizačný systém je funkčný len
pri motore v chode.
te
plota vzduchu vychádzajúceho z vetracích
otvorov je regulovaná systémom v závislosti
od teploty v interiéri vozidla a úrovne zadanej
teploty.
Zatlačte na tlačidlo ponuky „ Klimatizácia“ pre
zobrazenie stránky ovládačov systému.Nastavenie teploty
F Zatlačte na jedno z tlačidiel pre zníženie (modrá) alebo zvýšenie
(červená) hodnoty.
Nastavenie prietoku vzduchu
Zatlačte na jedno z týchto tlačidiel
pre zvýšenie alebo zníženie rýchlosti
fúkania ventilátora.vo
dič a predný spolujazdec si môžu nastaviť
teplotu každý osobitne.
uv
edená hodnota zodpovedá úrovni komfortu
a nie teplote v stupňoch celzia alebo
fahrenheitoch (v závislosti od zvolenej jednotky).
Nastavenie v okolí hodnoty 21
umožňuje
dosiahnuť optimálny komfor t. Bežné nastavenie
sa pohybuje v rozmedzí 18
až 24.
Medzi nastavením na ľavej a pravej strane sa
odporúča nepresiahnuť rozdiel vyšší ako 3. Znak prietoku vzduchu (vrtuľka) sa postupne
vyplní v závislosti od požadovaného množstva.
Znížením prietoku vzduchu na minimum
vetranie vypnete.
vy
hnite sa príliš dlhej jazde s vypnutým
vetraním (riziko rosenia a znižovania
kvality vzduchu).
3
Komfort
Page 100 of 428

98
C4-Picasso-II_sk_Chap03_confort_ed01-2014
Vstup vonkajšieho vzduchu/
Recirkulácia vnútorného vzduchu
Otvorený vstup vonkajšieho vzduchu umožňuje
zabrániť roseniu čelného skla a bočných okien.
re
cirkulácia vnútorného vzduchu umožňuje
izolovať interiér vozidla od vonkajších pachov
a dymu.
F Zatlačte na toto tlačidlo pre recirkuláciu vnútorného vzduchu.
Svetelná kontrolka tlačidla sa
rozsvieti.
F
O
päť zatlačte na toto tlačidlo pre
aktiváciu vstupu vonkajšieho
vzduchu.
tá
to poloha je signalizovaná
zhasnutím svetelnej kontrolky.
činnosť klimatizácie je efektívna
v každom ročnom období pri
zatvorených oknách.
Zapnutie/Vypnutie
klimatizácie
Zapnutie
Vypnutie
klimatizácia nie je v činnosti, ak je
deaktivovaná regulácia prietoku
vzduchu! F
S
tlačte toto tlačidlo, združená
svetelná kontrolka sa rozsvieti.
vy
hnite sa príliš dlhej prevádzke
recirkulácie vnútorného vzduchu (riziko
rosenia a znižovania kvality vzduchu).
tá
to funkcia umožňuje presnejšie
a rýchlejšie získanie teplého alebo
studeného vzduchu.
um
ožňuje vám:
-
v l
ete znížiť teplotu,
-
v z
ime, pri teplote vyššej ako 3°C, zvýšiť
účinnosť odhmlievania.
F
O
päť stlačte tlačidlo, združená
svetelná kontrolka zhasne.
Nastavenie rozloženia
vzduchu
tieto tlačidlá umožňujú prúdenie vzduchu
do interiéru vozidla kombinovaním viacerých
klimatizačných otvorov.
če
lné sklo.
ro
zloženie prúdenia vzduchu je možné doladiť
použitím viacerých tlačidiel: rozsvietenie
svetelnej kontrolky signalizuje prúdenie
vzduchu v uvedenom smere; zhasnutie
svetelnej kontrolky signalizuje, že vzduch
neprúdi v uvedenom smere.
Pre rovnomerné rozloženie vzduchu v interiéri
vozidla môžu byť súčasne aktivované všetky
tri tlačidlá. Nohy cestujúcich.
Stredné a bočné vetracie výstupy.
Komfort
