CITROEN C4 SPACETOURER 2016 InstruktionsbÖcker (in Swedish)

179
C4-Picasso-II_sv_Chap04_conduite_ed01-2016

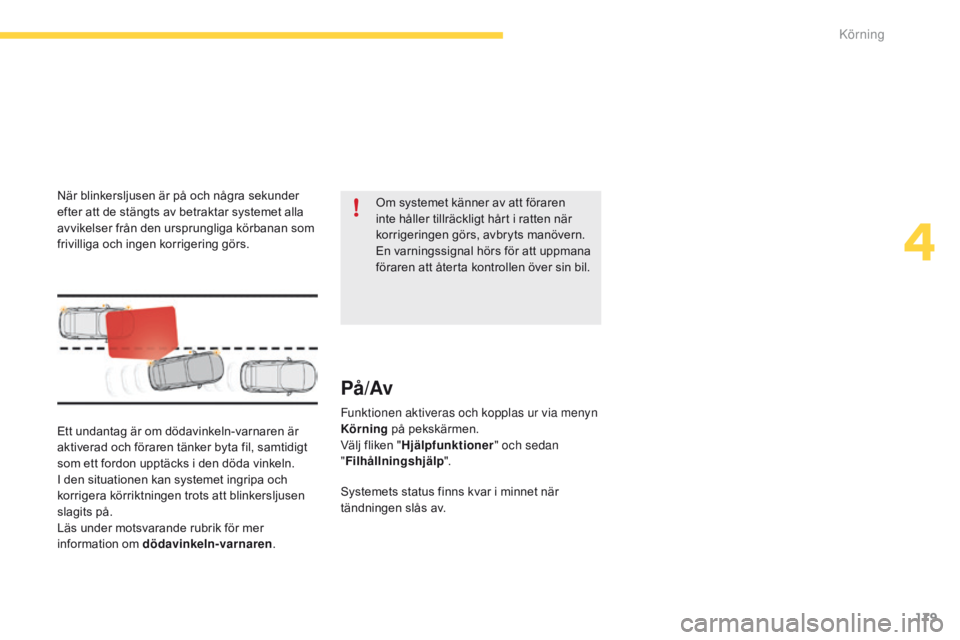

Ett undantag är om dödavinkeln-varnaren är
aktiverad och föraren tänker byta fil, samtidigt
som ett fordon upptäcks i den döda vinkeln.
I den situationen kan systemet ingripa och
korrigera körriktningen trots att blinkersljusen
slagits på.
Läs under motsvarande rubrik för mer
information om dödavinkeln-varnaren.Om systemet känner av att föraren
inte håller tillräckligt hårt i ratten när
korrigeringen görs, avbryts manövern.
En varningssignal hörs för att uppmana
föraren att återta kontrollen över sin bil.
På /Av
Funktionen aktiveras och kopplas ur via menyn
Körning
på pekskärmen.
Välj fliken " Hjälpfunktioner " och sedan
" Filhållningshjälp ".
Systemets status finns kvar i minnet när
tändningen slås av.
När blinkersljusen är på och några sekunder
efter att de stängts av betraktar systemet alla
avvikelser från den ursprungliga körbanan som
frivilliga och ingen korrigering görs.
4
K

180
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Trafiksituationer och tillhörande varningar
För att dra nytta av all information som visas på instrumentpanelen ska du först välja visningsläget "Körning."
I följande tabell hittar du de varningar och meddelanden som visas beroende på trafiksituation.
Visningen av varningarna är inte sekventiell.
Funktionens
statusKontrollampaVisning av tillhörande
meddelandeKommentarer
OFF Funktionen är urkopplad.
ON Funktionen är på men villkoren är inte uppfyllda:
-

H
astighet under 65 km/h
-

I
ngen vägmarkering finns
-

ES
C av eller håller på att regleras,
-

K
örning i sportläge
ON Urkoppling av funktionen/automatiskt standbyläge (till exempel på grund av körning med släp eller
reservhjulet, som bilens utrustats med).
ON Avkänning av vägmarkering.
Hastighet över 65
km/h.
ON Systemet korrigerar körriktningen på den sida som vägmarkeringen finns.
ON "Ta kontroll över
ratten". -

O
m systemet känner av att föraren inte håller ordentligt i ratten avbryts korrigeringen så att
föraren kan ta över kontrollen igen.
-

O
m systemet känner av att korrigeringen inte är tillräcklig och bilen är på väg över i fel
körbana varnas föraren att han eller hon omedelbart måste ta kontroll över bilen och korrigera
körriktningen.
K

181
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Funktionsbegränsningar
Systemet sätts automatiskt i standby-
läge i följande fall:
-
ES
C av eller håller på att regleras,
-

h
astighet under 65 km/h eller över
180
km/h,
-

s
läpvagn ansluten med elkontakt,
-

k
örning med reservhjul (systemet
känner inte av det omedelbart så
det är rekommenderat att koppla ur
funktionen),
-

s
ystemet känner av att bilen kör
dynamiskt med nedtryckt broms-
eller gaspedal,
-
k

örning utanför vägmarkeringarna,
-
a

ktivering av blinkersljusen,
-

k
örning i en snäv kurva,
-

s
ystemet känner av att föraren inte
är aktiv under korrigeringen. Systemet kan störas eller inte fungera
alls i följande situationer:
-

d
åliga siktförhållanden (otillräcklig
belysning på vägbanan, snöfall,
regn, eller dimma),
-

b
ländning (strålkastare på fordon
som kör i motsatt riktning, solen
står lågt på himlen, reflexer från
våt vägbana, utfart ur tunnel,
omväxlande skugga och ljus etc.),
-

o
mrådet på vindrutan framför
kameran är täckt av smuts, imma,
frost, snö, självhäftande film eller
har skadats,
-

v
ägmarkeringar saknas, är slitna,
täckta (snö, lera) eller dubblerade
(till exempel vid vägarbete),
-

k
ort avstånd till framförvarande
fordon (vägmarkeringarna kan inte
läsas av),
-

s
mala eller krokiga vägar.Risk för oönskad utlösning av
systemet
Det är rekommenderat att koppla ur systemet i
följande fall:
-
k
örning på vägbana i dåligt skick,
-
d

åliga väderförhållanden,
-

k
örning i halt och slirigt väglag.
Systemet är inte framtaget för följande
körsituationer:
-

k
örning på bana,
-

k
örning med släp,
-

k
örning i testbänk,
-

k
örning på instabil vägbana.
Om ett fel uppstår varnas du genom att
kontrollamporna tänds, en ljudsignal hörs och
ett meddelande visas på skärmen.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Funktionsfel
4
K

182
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Dödavinkeln-varnare
På/av
En lampa tänds med fast sken i backspegeln
på den berörda sidan:
-
d
irekt, om du håller på att bli omkörd,
-

e
fter en fördröjning på ca en sekund, om
du långsamt kör om en annan bil.
Den här hjälpfunktionen varnar föraren om en
annan bil befinner sig i en död vinkel (dolda
områden i förarens synfält), när detta utgör en
potentiell fara.
Givare på stötfångarna fram och bak övervakar
de döda vinklarna.
Systemet har skapats för att förbättra säkerheten och kan aldrig ersätta varken yttre eller
inre backspeglar. Det ankommer på föraren att övervaka trafiken, uppskatta avstånd och de
övriga fordonens relativa hastigheter och manövrer, innan du bestämmer dig för att byta fil.
Dödavinkeln-varnaren innebär aldrig att föraren kan vara mindre uppmärksam. Funktionen kopplas in på pekskärmen.
F

G
å till menyn Körning
, och välj fliken
" Hjälpfunktioner " och därefter
" Dödavinkeln-varnare ".
Denna kontrollampa tänds i
instrumentpanelen.
Systemet minns sitt funktionsläge när
tändningen slås ifrån. F
K
oppla ur funktionen genom att välja
" Dödavinkeln-varnare " igen under fliken
" Hjälpfunktioner " i menyn Körning .
Kontrollampan släcks.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av CI
tr
Oë
n
.
K

183
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Varningen består av en lampa som tänds i
backspegeln på den berörda sidan så snart
ett fordon - bil, lastbil, cykel - upptäcks och
följande villkor uppfylls:
-
f
ordonen i döda vinkeln kör i samma
trafikriktning som du, på en angränsande
körbana,
-

d
u kör med en hastighet mellan 12 km/h
och 140 km/h,
-

v
id en hastighetsskillnad som understiger
10 km/h när du kör om ett annat fordon,
-

d
e bilar som kör om dig överstiger inte din
egen hastighet med mer än 25
km/h,
-

t
rafiken flyter jämnt,
-

o
m en bil stannar kvar i den döda vinkeln
under en långsam omkörning,
-

d
u kör på en vägsträcka som är rak eller
svänger lätt,
-

d
in bil får inte dra en släpvagn eller en
husvagn etc. I följande situationer ges ingen varning:
-

o
m det finns stillastående föremål
(parkerade bilar, skyddsräcken,
gatubelysningar, skyltar etc.),
-

o
m det finns fordon som kör åt motsatt håll,
-

v
id körning på slingriga vägar eller i skarpa
kurvor,
Beskrivning av funktionen
- vid omkörning (eller när du blir omkörd) av ett mycket långt fordon (lastbil, buss etc.)
som både detekteras i en död vinkel baktill
och syns i förarens synfält framtill,
-

i m
ycket tät trafik: fordon som upptäcks
framför eller bakom bilen misstas för en
lastbil eller ett fast föremål,
-

v
id en snabb omkörning.
4
K

184
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Vid funktionsfel blinkar kontrollampan
i instrumentpanelen, åtföljt av ett
meddelande.
Funktionsfel
Rådfråga din CITROËN-verkstad eller en
annan kvalificerad verkstad.Systemet kan tillfälligt störas vid vissa
väderförhållanden (regn, hagel etc.).
Falska varningar kan uppstå, särskilt
vid körning på våta vägbanor eller vid
passage från en torr till en våt vägbana
(vattendimma i den döda vinkeln kan till
exempel tolkas som ett fordon).
Vid dåligt väder eller under vintern bör
du försäkra dig om att givarna inte täcks
av smuts, frost eller snö.
Se till att inte täcka över
varningsområdet på sidospegeln eller
detekteringsområdena på stötfångarna
fram och bak, med klisterlappar eller
andra föremål. De riskerar att störa
systemets funktion.
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket mer än 30 centimeter från
givarna.Förutom ett fast sken som varnar i backspegeln
på den sida som berörs korrigeras
körriktningen om du försöker byta körbana,
med blinkersen påslagen, för att hjälpa dig att
undvika en olycka.
Funktionsvillkor
Följande funktioner måste vara aktiva:
- d
ödavinkeln-varnaren,
-

d
en aktiva avåkningsvarnaren.
Aktiv dödavinkeln-varnare
Läs under motsvarande rubrik för mer
information om dödavinkeln-varnaren och
den aktiva avåkningsvarnaren.
K

185
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Trötthetsvarnare
Vi rekommenderar att du tar en paus så snart du känner dig trött eller minst varannan timme.
Beroende på version är bilen utrustad med enbart förarvarning eller med både förarvarning och trötthetsvarnare.
Förarvarning
Systemet löser ut en varning om föraren inte
stannar bilen efter två timmars körning i en
hastighet högre än 65 km/h.
Varningen visas som ett meddelande där du
rekommenderas att ta en paus, åtföljt av en
ljudsignal.
Om föraren inte följer rekommendationen
upprepas varningen varje timme tills bilen står
stilla.
Systemet innebär inte under några
omständigheter att föraren kan vara
mindre uppmärksam.
Kör inte om du är trött.
Så snart bilens hastighet är under
65 km/h försätts systemet i viloläge.
Körtiden beräknas på nytt så snart
hastigheten är över 65 km/h.
Systemet nollställs om ett av följande villkor
uppfylls:
-

m
otorn igång, bilen står stilla i mer än
15 minuter,
-

t
ändningen bryts under några minuter,
-

f
örarens säkerhetsbälte lossas och
förardörren är öppen.
Funktionen aktiveras och kopplas ur via
pekskärmen.
På/av
I menyn Körning
, väljer du fliken
" Inställningar " och därefter " Hjälpfunktioner "
och" Trötthetsvarnare ".
4
K

186
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Trötthetsvarnare
Beroende på version är bilen utrustad med
enbart förarvarning eller med både förarvarning
och trötthetsvarnare.
Med hjälp av en kamera som är placerad upptill
på vindrutan identifierar systemet avvikelser
i bilens kurs i förhållande till vägmarkeringar,
som kan tyda på bristande uppmärksamhet och
trötthet.
Funktionen är särskilt anpassad efter snabba
vägar (hastighet över 65 km/h).Så snart systemet uppskattar att bilens
uppförande överstiger ett visst tröskelvärde för
förarens trötthet eller ouppmärksamhet, utlöses
den första varningsnivån.
Föraren varnas då av meddelandet "
Ta k e
care! " (" Var försiktig!"), åtföljt av en ljudsignal.
Efter tre varningar på första nivån utlöser
systemet en ny varning med meddelandet
" Ta
en paus!", åtföljt av en starkare ljudsignal. Under vissa kör förhållanden (dålig
väg eller stark vind) kan systemet
skicka varningar trots att föraren är
uppmärksam.
Systemet kan störas eller inte fungera i
följande situationer:
-
d
åliga siktförhållanden (otillräcklig
belysning på vägbanan, snöfall eller
regn, dimma, o.s.v.),
-
b
ländning (strålkastare på fordon
som kör i motsatt riktning, solen
står lågt på himlen, reflexer från
våt vägbana, utfart ur tunnel,
omväxlande skugga och ljus etc.),
-

s
törning i området på vindrutan
framför kameran: smuts, imma,
frost, snö, skada eller täckt med
självhäftande film,
-

v
ägmarkeringar saknas, är slitna,
täckta (snö, lera) eller dubblerade
(vägarbetsområden etc.),
-

k
ort avstånd till framförvarande
fordon (vägmarkeringarna
detekteras inte),
-

s
mala vägar, krokiga vägar etc.
K

187
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Med hjälp av sensorer placerade i stötfångarna
ger den här funktionen information om
avståndet till olika hinder (till exempel
fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Vissa typer av hinder (till exempel stolpar
och vägkoner) kan detekteras i början av
manövern men inte i slutet, om de befinner sig i
parkeringssensorernas döda vinklar.
Parkeringssensorer
Denna funktion innebär under inga
omständigheter att föraren kan vara
mindre vaksam.Systemet aktiveras så fort du lägger i
backväxeln.
Aktiveringen bekräftas av en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
Ljudsignal
Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
Då avståndet mellan bilen och hindret
är mindre än c:a trettio cm blir signalen
kontinuerlig.
Parkeringssensorer bak
Grafisk indikering
Denna funktion kompletterar ljudsignalen
genom att visa segment som flyttar sig
allt närmare bilen, på skärmen eller i
instrumentpanelen. När bilen befinner sig
alldeles intill hindret visas en symbol för att
indikera "Fara".
4
K

188
C4-Picasso-II_sv_Chap04_conduite_ed01-2016
Parkeringssensorer
fram
Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är
framför eller bakom bilen. Funktionen kopplas ur automatiskt om
en släpvagn kopplas på eller om en
cykelhållare monteras på dragkroken
(bilar med en dragkrok som installerats
enligt tillverkarens föreskrifter).I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av en
ljudsignal (långt pip) om att sensorerna
kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler.
I tillägg till parkeringssensorerna bak varnar
systemet när ett hinder detekteras framför bilen
i hastigheter under 10 km/tim.
Parkeringssensorerna fram stängs av om bilen
stannar i mer än tre sekunder med framåtväxel
ilagd, om inget hinder detekteras eller så fort
bilens hastighet överstiger 10 km/tim.
Parkeringssensorerna kan kopplas ur på
pekskärmen.
F
I m
enyn Körning
väljer du fliken
Hjälpfunktioner och sedan Parking
sensors (parkeringssensorer).
Funktionsfel
Om ett funktionsfel uppstår i
systemet när backväxeln läggs i,
blinkar knappen först och tänds
sedan med fast sken, följt av att
servicelampan tänds.
Kontrollampan tänds i instrumentpanelen.
Välj funktionen på nytt för att återaktivera
den.
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket mer än 30 centimeter från
sensorerna.
Parkeringssensorerna kopplas
ur medan Park Assist-funktionen
mäter storleken på den lediga
parkeringsfickan.
Läs under motsvarande rubrik för mer
information om Park Assist
.
Ur-/inkoppling av
parkeringssensorerna fram
och bak
Ett meddelande visas, åtföljt av en ljudsignal.
Kontakta en CIt
rOë n- verkstad eller en annan
kvalificerad verkstad.
K
