229
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Säkerhetsbälten bak,
2:a raden
Sittplatserna i baksätet är försedda med
trepunktsbälte och en bältesrulle med
kraftbegränsare (utom för mittpassageraren).Följ med i bältets rörelse vid inrullningen
och placera låstungan på magneten i
sidofästpunkten.
Bälten på ytterplatserna
bak, 2:a raden (förvaring)
6
Säkerhet

230
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Säkerhetsbälte på mittplatsen bak, 2:a raden
Säkerhetsbältet på mittplatsen bak är integrerat i taket.
Installation
F Dra fram bältet och för in låstungan A i höger bälteslås.
F

F
ör in låstungan B i vänster bälteslås.
F

K
ontrollera låsningen i vardera bälteslåset
genom att dra i bältet.
Lossning och förvaringsplats
F Tryck på den röda knappen på bälteslås B och sedan på bälteslås A .
F

F
ölj med i bältets inrullningsrörelse och
placera låstungorna, först A och sedan B,
på magneten i takfästet.
Kontrollera att sidobältena är ordentligt
sträckta och sätt fast låstungorna
i sin fästpunkt före all manövrering
av sätena, för att undvika att
säkerhetsbältena skadas. Mittbältet ska
vara helt inrullat.
Säkerhetsbälten
bak, 3:e raden
Installation
F Lossa säkerhetsbältet från sitt spänne på
sidoklädseln i bagageutrymmet.
F

D
ra i bältet och för in låstungan i
bälteslåset.
F

K
ontrollera låsningen genom att dra i
bältet.
Lossning och förvaringsplats
F Tryck på den röda knappen på bälteslåset.
F F ölj med i inrullningsrörelsen.
F

S
ätt fast bältet plant i sitt spänne.
Sätt alltid fast säkerhetsbältena när de
inte används.
Säkerhet

231
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Bältespåminnare
Bältespåminnare bak
I instrumenttavlan finns
bältespåminnarlampan A samt indikeringen B
som visar vilket bälte som inte är fastspänt.
Så snart systemet detekterar att ett bälte inte
är fastspänt eller att det har lossats, tänds
lampan


A samt den eller de motsvarande
punkterna i indikeringen B .
När tändningen slås till, motorn är igång eller
bilen färdas i en hastighet under 20 km/h,
lyser kontrollampan A samt motsvarande
indikeringspunkter B i ca 30 sekunder, om en
eller flera passagerare i baksätet inte har spänt
fast sitt säkerhetsbälte.
Påminnelse om lossade
säkerhetsbälten
Bältespåminnare fram
När tändningen slås på tänds lampan A
tillsammans med motsvarande punkter
i indikeringen B, om föraren och/eller
passageraren fram inte har satt fast sina
säkerhetsbälten. Vid en hastighet över 20 km/h blinkar dessa
lampor, åtföljt av en ljudsignal i två minuter.
Efter denna tid lyser dessa lampor permanent
så länge säkerhetsbältena fram inte har spänts
fast.
Efter att tändningen slagits till tänds lampan A
tillsammans med motsvarande punkter i
indikeringen B, om föraren och/eller flera
passagerare lossar sina säkerhetsbälten.
Vid en hastighet över 20 km/h blinkar dessa
lampor, åtföljt av en ljudsignal i två minuter.
Efter denna tid lyser dessa lampor permanent
så länge säkerhetsbältena inte har spänts fast
på nytt.
6
Säkerhet

232
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Föraren ska försäkra sig om att
passagerarna använder bilbältena på rätt
sätt och att alla är korrekt fastspända innan
bilen startas.
Oavsett var du sitter i bilen skall du alltid
spänna fast ditt säkerhetsbälte, även om du
bara åker en kort sträcka.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
Säkerhetsbältena är utrustade med en
bältesrulle för automatisk justering av bältets
längd till din kropp. Bältet dras in automatiskt
när det inte används.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Den nedre delen av bältet skall placeras så
lågt ner på bäckenet som möjligt.
Den övre delen skall placeras mitt på axeln.
Bältesrullarna har en automatisk spärr som
aktiveras vid krock, nödbromsning eller en
vältolycka. Du kan lossa bältesrullen genom
att dra bestämt i remmen och sedan släppa
den, så att den rullas tillbaka en aning.Rekommendationer för barn
Använd en lämplig bilbarnstol om
passageraren är under 12 år eller kortare
än 1,50 m.
Använd aldrig samma bälte för flera
personer samtidigt.
Åk aldrig med ett barn i famnen.
Läs under motsvarande rubrik för mer
information om bilbarnstolar .
För att ett säkerhetsbälte skall vara effektivt
måste det uppfylla följande villkor:
-
l
igga tätt mot kroppen
-

d

ras framåt med en jämn rörelse utan att
vridas
-

a

nvändas för att spänna fast en enda
person
-

i

nte vara trasigt
-

i

nte ha genomgått några förändringar
som inverkar på funktionen
Vid en kollision
Beroende på krockens ar t och kraft kan
det pyrotekniska systemet aktiveras före och
oberoende av krockkuddarnas uppblåsning.
När bältessträckarna aktiveras frigörs en
oskadlig rök och ett ljud hörs som beror på
att en krutladdning löser ut.
I samtliga fall tänds kontrollampan för
airbagsystemet.
Efter en krock skall bilbältena kontrolleras
och eventuellt bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
På grund av aktuella säkerhetsföreskrifter
måste alla ingrepp på bilens bilbälten
utföras på en kvalificerad verkstad med rätt
kunskaper och utrustning, vilket CITROËN-
verkstäderna kan tillhandahålla.
Låt kontrollera bältena regelbundet på
en CI
t

r
Oë

n
-

verkstad eller en annan
kvalificerad verkstad, i synnerhet om det har
uppstått skador på dem.
Rengör bältesremmarna med en tvållösning
eller en rengöringsprodukt för textilier, som
säljs av CITROËN.
Efter nedfällning eller justering av ett säte
måste du kontrollera att bältet är korrekt
placerat och upprullat.
Råd
Säkerhet

233
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Krockkuddar
Det här systemet bidrar till att öka
passagerarnas säkerhet (utom
mittpassageraren bak) i händelse av en kraftig
kollision. Krockkuddarna kompletterar bilbältena
som är utrustade med kraftbegränsare (utom
passageraren på mittplatsen bak).
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
-
i h
ändelse av en kraftig krock aktiveras
krockkuddarna ögonblickligen och bidrar
till att bättre skydda personerna som finns
i bilen (utom mittpassageraren bak). Efter
kollisionen töms krockkuddarna snabbt
på luft för att inte störa sikten eller hindra
personerna att ta sig ut ur bilen,
-

i h
ändelse av en lättare kollision eller
påkörning bakifrån och i vissa situationer
då bilen välter, kan det hända att
krockkuddarna inte aktiveras. I dessa fall
är det bara säkerhetsbältena som bidrar till
att skydda dig.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Denna utrustning kan bara blåsas upp
en enda gång. Om en andra krock
skulle uppstå (vid samma olycka eller
vid en ny) kommer krockkudden inte att
utlösas.
nä

r krockkudden eller krockkuddarna
aktiveras, åtföljs detta av en
rökutveckling och ett ljud som beror
på att den integrerade krutladdningen
löser ut.
Denna rök är inte skadlig, men kan
kan ha irriterade verkan på känsliga
personer.
Detonationsljudet som hörs när en eller
flera krockuddar aktiveras kan medföra
nedsatt hörsel under en kort stund.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. S idokrock.
6
Säkerhet

234
C4-Picasso-II_sv_Chap06_securite_ed01-2016

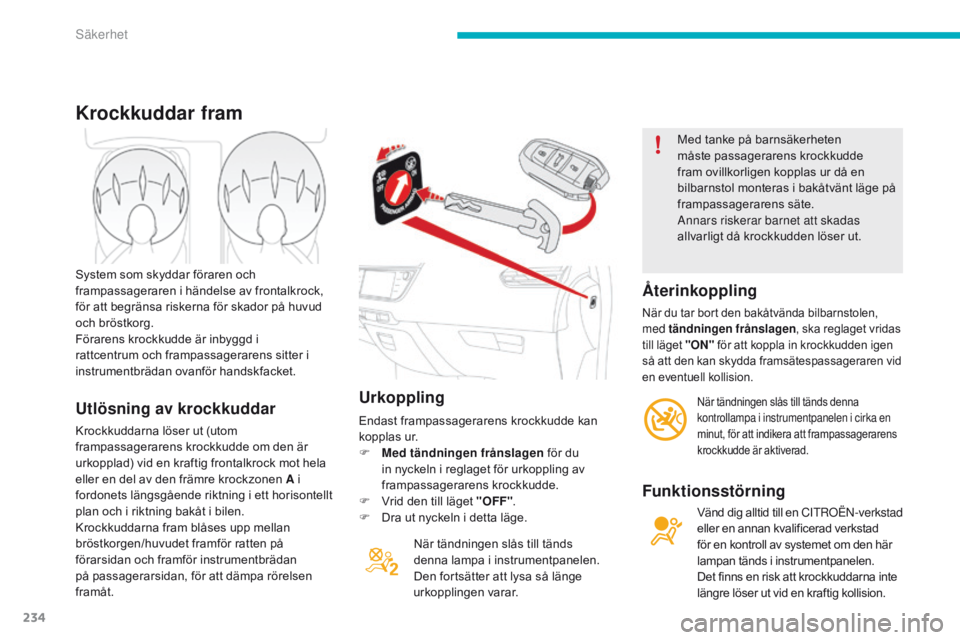

Urkoppling
När tändningen slås till tänds
denna lampa i instrumentpanelen.
Den fortsätter att lysa så länge
urkopplingen varar.
Krockkuddar fram
Utlösning av krockkuddar
Krockkuddarna löser ut (utom
frampassagerarens krockkudde om den är
urkopplad) vid en kraftig frontalkrock mot hela
eller en del av den främre krockzonen A i
fordonets längsgående riktning i ett horisontellt
plan och i riktning bakåt i bilen.
Krockkuddarna fram blåses upp mellan
bröstkorgen/huvudet framför ratten på
förarsidan och framför instrumentbrädan
på passagerarsidan, för att dämpa rörelsen
framåt. System som skyddar föraren och
frampassageraren i händelse av frontalkrock,
för att begränsa riskerna för skador på huvud
och bröstkorg.
Förarens krockkudde är inbyggd i
rattcentrum och frampassagerarens sitter i
instrumentbrädan ovanför handskfacket.
Endast frampassagerarens krockkudde kan
kopplas ur.
F
M
ed tändningen frånslagen för du
in nyckeln i reglaget för urkoppling av
frampassagerarens krockkudde.
F

V
rid den till läget "OFF".
F

D
ra ut nyckeln i detta läge.Med tanke på barnsäkerheten
måste passagerarens krockkudde
fram ovillkorligen kopplas ur då en
bilbarnstol monteras i bakåtvänt läge på
frampassagerarens säte.
Annars riskerar barnet att skadas
allvarligt då krockkudden löser ut.
Återinkoppling
När du tar bort den bakåtvända bilbarnstolen,
med
tändningen frånslagen , ska reglaget vridas
till läget
"ON" för att koppla in krockkudden igen
så att den kan skydda framsätespassageraren vid
en eventuell kollision.
När tändningen slås till tänds denna
kontrollampa i instrumentpanelen i cirka en
minut, för att indikera att frampassagerarens
krockkudde är aktiverad.
Funktionsstörning
Vänd dig alltid till en CItrOë n-verkstad
eller en annan kvalificerad verkstad
för en kontroll av systemet om den här
lampan tänds i instrumentpanelen.
Det finns en risk att krockkuddarna inte
längre löser ut vid en kraftig kollision.
Säkerhet

235
C4-Picasso-II_sv_Chap06_securite_ed01-2016

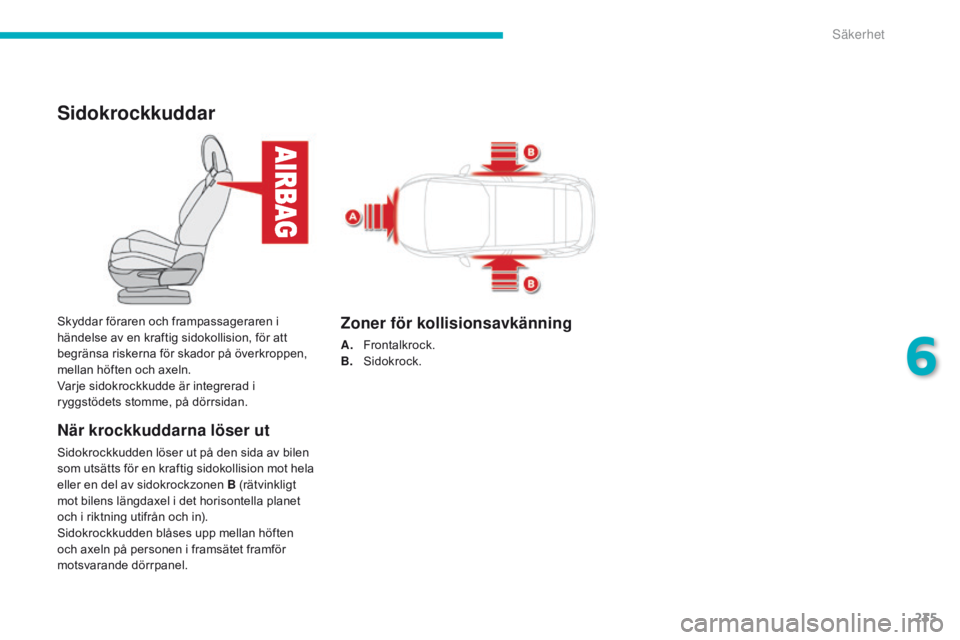

Sidokrockkuddar
När krockkuddarna löser ut
Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot hela
eller en del av sidokrockzonen B (rätvinkligt
mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framför
motsvarande dörrpanel. Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i
ryggstödets stomme, på dörrsidan.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
6
Säkerhet

236
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Vid en lättare krock från sidan eller
om bilen välter är det inte säkert att
krockgardinerna aktiveras.
Vid en kollision bakifrån eller framifrån
löser ingen av sidokrockkuddarna ut.
Det här är ett system som ökar förarens
och passagerarnas säkerhet vid kraftiga
sidokollisioner (utom på mittplatsen bak),
genom att minska riskerna för skador på sidan
av huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
Krockgardiner
När krockkuddarna löser ut
Systemet löser ut samtidigt som motsvarande
sidokrockkudde vid en kraftig sidokollision
mot hela eller en del av krockzonen B
, som
sker vinkelrätt mot bilens längsgående axel,
horisontellt och i riktning utifrån och in i bilen.
Krockgardinen blåses upp mellan personen i
fram- eller baksätet och rutorna. Vänd dig alltid till en CITROËN-verkstad
eller en annan kvalificerad verkstad
för en kontroll av systemet om denna
lampa tänds i instrumentpanelen.
Funktionsstörning
Det finns en risk att krockkuddarna inte längre
löser ut vid en kraftig kollision.
Säkerhet

237
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Ställ in sätet i normalt och upprätt läge.
Spänn fast säkerhetsbältet och ställ in det
rätt.
Ingenting får befinna sig mellan de
åkande och krockkuddarna (barn, husdjur,
föremål...). Sätt inte fast och limma ingenting
nära krockkuddarna och inte heller i området
där de blåses upp. Det kan orsaka allvarliga
skador när krockkuddarna blåses upp.
Modifiera aldrig bilens originalutförande.
Detta gäller i synnerhet delarna direkt runt
krockkuddarna.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemet får enbart
utföras på en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Även om alla dessa försiktighetsåtgärder
vidtas går det inte att utesluta en risk för
skador eller lättare brännsår på huvud,
överkropp eller armar när en krockkudde
löser ut. Krockkudden blåses i själva
verket upp nästan momentant (inom några
millisekunder) och töms sedan samtidigt som
den evakuerar varm gas genom hål som är
avsedda för detta.Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg inte
händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan,
på passagerarens sida.
Rök inte i bilen eftersom krockkuddarna kan
ge upphov till brännskador eller skaderisker
när de blåses upp, på grund av glöd från
cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i
eller utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på
varken ratten eller instrumentbrädan,
eftersom det kan leda till skador när
krockkuddarna blåses upp.
Råd
Sidokrockkuddar
Använd endast godkända överdragsklädslar
som är kompatibla med sidokrockkuddarnas
funktion. Vänd dig till din CITROËN-handlare
för en presentation av sortimentet med
godkända överdragsklädslar till din bil.
Läs under motsvarande rubrik för mer
information om tillbehör.
Fäst ingenting och limma ingenting på
sätenas ryggstöd (häng inga kläder etc.),
detta kan förorsaka skador i bröstkorgen
eller armen då sidokrockkudden aktiveras.
Sitt inte så att överkroppen befinner sig
närmare dörren än nödvändigt.
Krockgardiner
Fäst ingenting och limma ingenting i taket,
detta skulle kunna förorsaka skador i
huvudet då krockgardinen aktiveras.
Om din bil är försedd med kurvhandtag i
taket får dessa inte demonteras. De bidrar till
att hålla fast krockgardinerna.
För att krockkuddarna ska fungera effektivt är det viktigt att du följer säkerhetsföreskrifterna nedan.
6
Säkerhet

238
C4-Picasso-II_sv_Chap06_securite_ed01-2016
Allmänt om bilbarnstolar
För maximal säkerhet bör du följa dessa
anvisningar:
-
e
nligt EU:s bestämmelser måste
barn under 12
år eller under 1,50 m
transporteras i godkända bilbarnstolar
som är anpassade till deras vikt ,
på platser som är utrustade med
säkerhetsbälten eller ISOFIX-fästen *,
-

s
tatistiskt sett är de säkraste platserna
för transpor t av barn i bilens baksäte ,
-

b
arn under 9 kg måste transpor teras i
bakåtvänt läge i fram- eller baksätet.CITROËN rekommenderar att barn placeras på
baksätets ytterplatser :
- Små barn åker säkrast i bakåtvända bilbarnstolar .- Vår rekommendation är att barn ska sitta bakåtvänt
till ca 4 års ålder eller så länge det är möjligt.
Även om CITROËN har lagt speciell vikt vid barnens säkerhet när bilen konstruerades, beror deras
säkerhet även på dig.
*

B
estämmelserna för transport av barn
är specifika för varje land. Ta reda på
lagstiftningen i ditt land.
Säkerhet
