CITROEN C4 SPACETOURER 2016 InstruktionsbÖcker (in Swedish)

269
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016

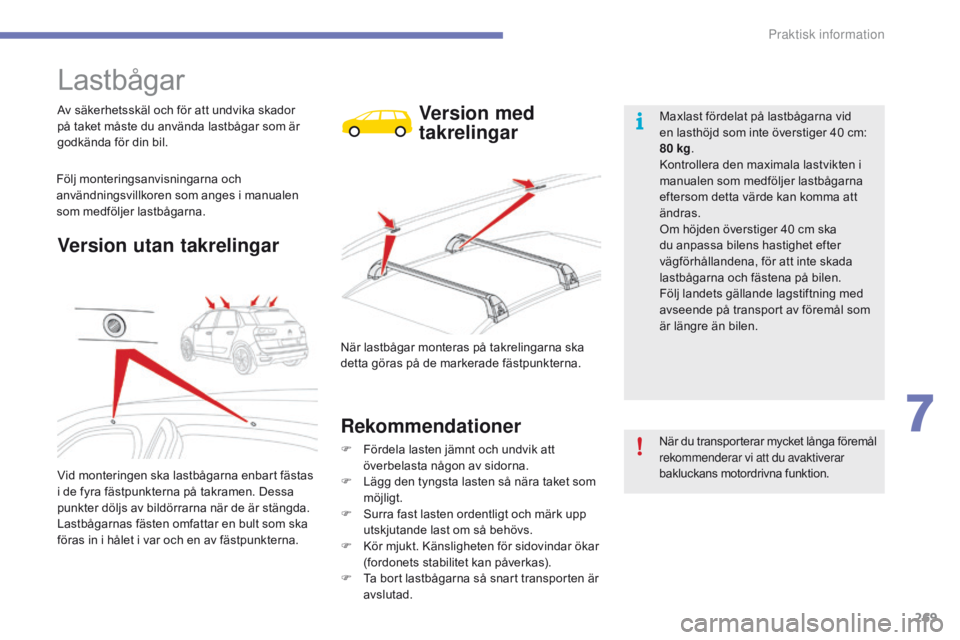

Lastbågar
Av säkerhetsskäl och för att undvika skador
på taket måste du använda lastbågar som är
godkända för din bil.
Följ monteringsanvisningarna och
användningsvillkoren som anges i manualen
som medföljer lastbågarna.Version med
takrelingar
Vid monteringen ska lastbågarna enbart fästas
i de fyra fästpunkterna på takramen. Dessa
punkter döljs av bildörrarna när de är stängda.
Lastbågarnas fästen omfattar en bult som ska
föras in i hålet i var och en av fästpunkterna.
Version utan takrelingar
När lastbågar monteras på takrelingarna ska
detta göras på de markerade fästpunkterna.
Rekommendationer
F Fördela lasten jämnt och undvik att överbelasta någon av sidorna.
F

L
ägg den tyngsta lasten så nära taket som
möjligt.
F

S
urra fast lasten ordentligt och märk upp
utskjutande last om så behövs.
F

K
ör mjukt. Känsligheten för sidovindar ökar
(fordonets stabilitet kan påverkas).
F

T
a bort lastbågarna så snart transporten är
avslutad. Maxlast fördelat på lastbågarna vid
en lasthöjd som inte överstiger 40 cm:
80
kg
.
Kontrollera den maximala lastvikten i
manualen som medföljer lastbågarna
eftersom detta värde kan komma att
ändras.
Om höjden överstiger 40 cm ska
du anpassa bilens hastighet efter
vägförhållandena, för att inte skada
lastbågarna och fästena på bilen.
Följ landets gällande lagstiftning med
avseende på transport av föremål som
är längre än bilen.
När du transporterar mycket långa föremål
rekommenderar vi att du avaktiverar
bakluckans motordrivna funktion.
7
Praktisk information

270
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016
tOtAL & CItrOë n
Samarbete för bättre prestanda
och renare miljö
Innovationer för bättre prestanda
I över 40 år har forsknings- och utvecklingsteamen
h os TOTAL tagit fram smörjmedel till CITROËN som
är optimerade för de senaste tekniska innovationerna
i CITROËNS bilar. Både för att vinna rallytävlingar och
för vardagskörning.
För dig betyder det att du får bästa möjliga
motorprestanda.
Ett optimalt skydd i motorn
Genom att använda smörjmedel från
TOTAL i din CITROËN, bidrar du till att
öka motorns livslängd och prestanda,
samtidigt som du skyddar miljön.
Praktisk information

271
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016

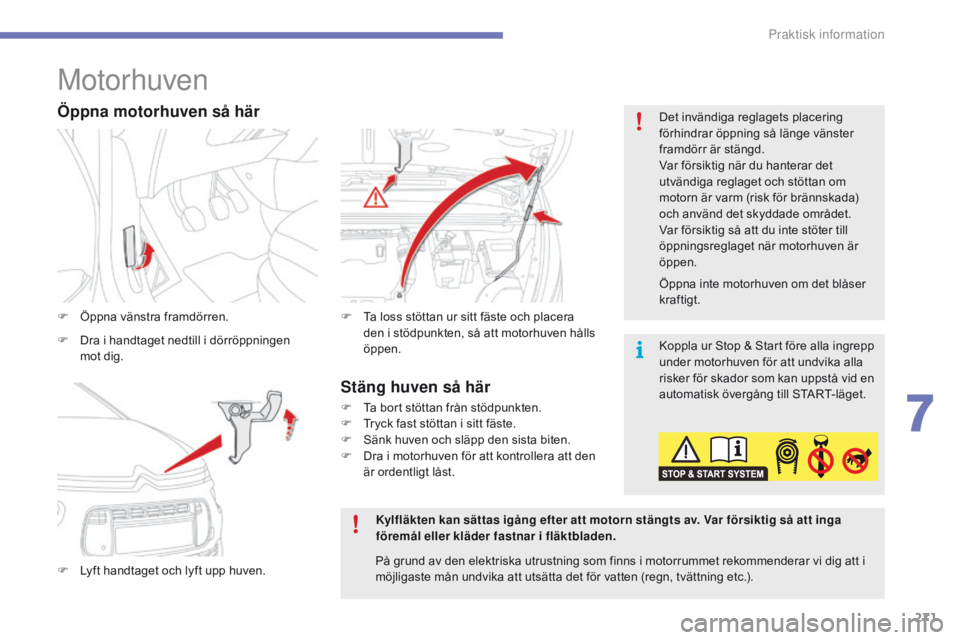

Motorhuven
F Öppna vänstra framdörren.
F
L
yft handtaget och lyft upp huven. F
T a loss stöttan ur sitt fäste och placera
den i stödpunkten, så att motorhuven hålls
öppen.
Öppna motorhuven så här
F Dra i handtaget nedtill i dörröppningen mot dig. Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Kylfläkten kan sättas igång efter att motorn stängts av. Var försiktig så att inga
föremål eller kläder fastnar i fläktbladen. Öppna inte motorhuven om det blåser
kraftigt.
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och stöttan om
motorn är varm (risk för brännskada)
och använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är
öppen.
På grund av den elektriska utrustning som finns i motorrummet rekommenderar vi dig att i
möjligaste mån undvika att utsätta det för vatten (regn, tvättning etc.).
Stäng huven så här
F Ta bort stöttan från stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk huven och släpp den sista biten.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
7
Praktisk information

272
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016
1. Spolarvätska för vindrute- och strålkastarspolare
2.
B

ehållare för kylarvätska
3.
B

ehållare för bromsvätska
4.
B

atteri/säkringar
5.
S

äkringshållare
6.
Lu

ftfilter
7.
O

ljemätsticka
8.
P

åfyllning av motorolja
9.
S

eparat jordpunkt.
Bensinmotorer
Praktisk information

273
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016

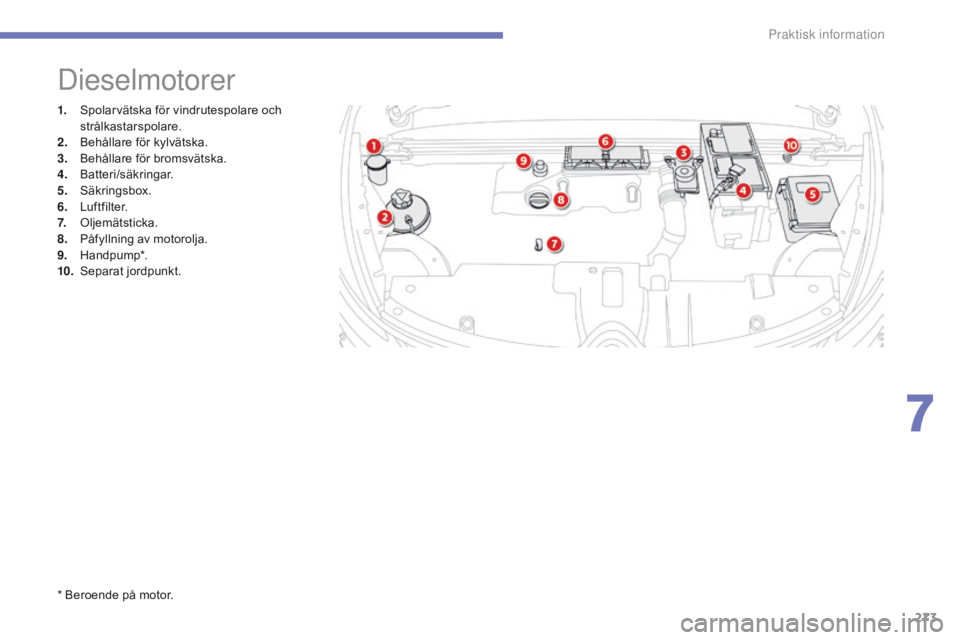

1. Spolarvätska för vindrutespolare och strålkastarspolare.
2.
B

ehållare för kylvätska.
3.
B

ehållare för bromsvätska.
4.
B

atteri/säkringar.
5.
S

äkringsbox.
6.
Lu

ftfilter.
7.
O

ljemätsticka.
8.
P

åfyllning av motorolja.
9.
H

andpump*.
10.
S

eparat jordpunkt.
Dieselmotorer
* Beroende på motor.
7
Praktisk information

274
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016
Kontroll av nivåer
Vid ingrepp under motorhuven bör du vara försiktig eftersom vissa delar av motorn kan vara ytterst varma (risk för brännskada) och kylfläkten
kan starta när som helst (även med tändningen frånslagen).
Motoroljenivå
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll och vid behov
påfyllning efter var 5 000:e km. Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
För att säkerställa mätnoggrannheten
ska bilen vara parkerad på plan mark
och motorn ska ha varit avstängd i mer
än 30 minuter. A = MA XI
B = MI
nI
O

m du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
CI
tr
Oë
n
-
verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja.
Praktisk information

275
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016

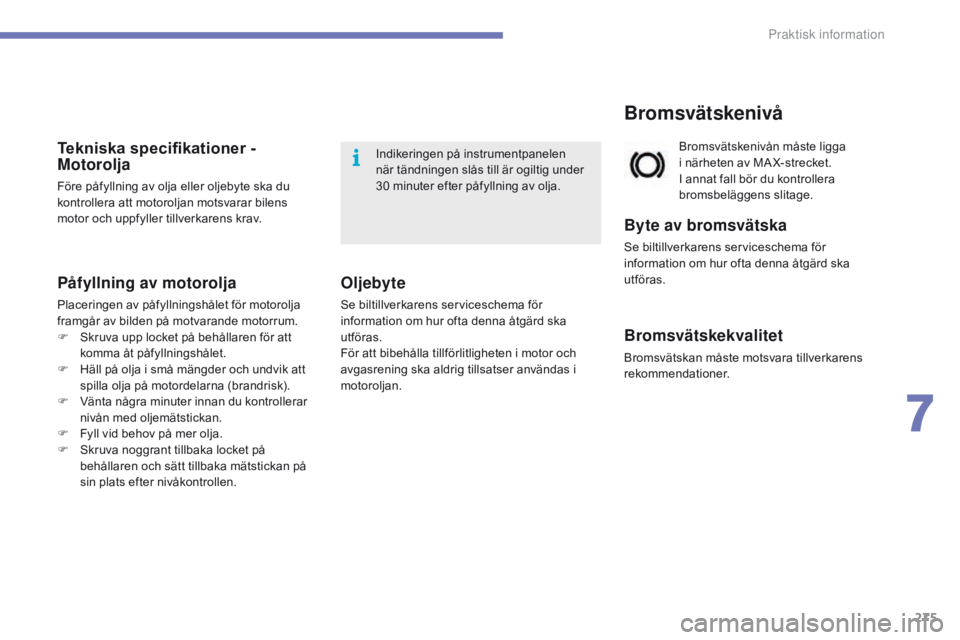

Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motvarande motorrum.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan. Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.
Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
7
Praktisk information

276
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016

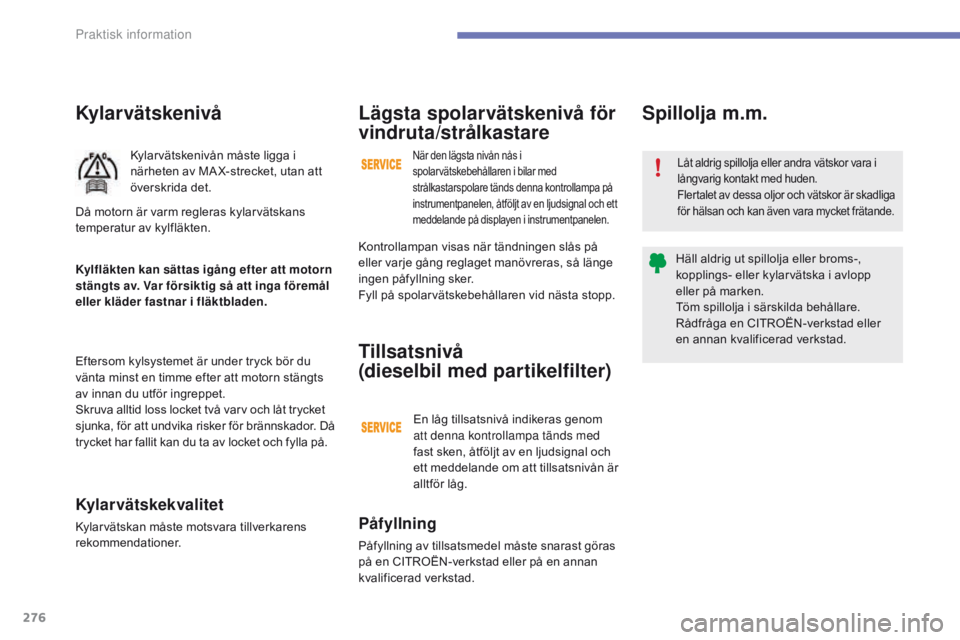

Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador. Då
trycket har fallit kan du ta av locket och fylla på.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer. Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen. Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Tillsatsnivå
(dieselbil med partikelfilter)
En låg tillsatsnivå indikeras genom
att denna kontrollampa tänds med
fast sken, åtföljt av en ljudsignal och
ett meddelande om att tillsatsnivån är
alltför låg.
Kontrollampan visas när tändningen slås på
eller varje gång reglaget manövreras, så länge
ingen påfyllning sker.
Fyll på spolarvätskebehållaren vid nästa stopp.
Lägsta spolarvätskenivå för
vindruta/strålkastare
När den lägsta nivån nås i
spolarvätskebehållaren i bilar med
strålkastarspolare tänds denna kontrollampa på
instrumentpanelen, åtföljt av en ljudsignal och ett
meddelande på displayen i instrumentpanelen.Låt aldrig spillolja eller andra vätskor vara i
långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är skadliga
för hälsan och kan även vara mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Spillolja m.m.
Praktisk information

277
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016
Kontroller
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och att
anslutningarna är rena.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
OljefilterVersioner med Stop & Start har ett
12
V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen
indikeras det genom att denna
kontrollampa tänds med fast sken,
åtföljt av ett varningsmeddelande.
För att regenerera filtret
rekommenderar vi att du så fort som
möjligt kör i en hastighet av minst
60

km/h tills lampan släcks, när
trafikläget tillåter detta.
Om kontrollampan fortsätter att lysa är
tillsatsnivån för låg.
Läs under motsvarande rubrik för mer
information om nivåkontroller , särskilt
beträffande nivån på dieseltillsatsen.
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
Läs under motsvarande rubrik för information
om försiktighetsåtgärder, före alla åtgärder på
12 V-batteriet
.
7

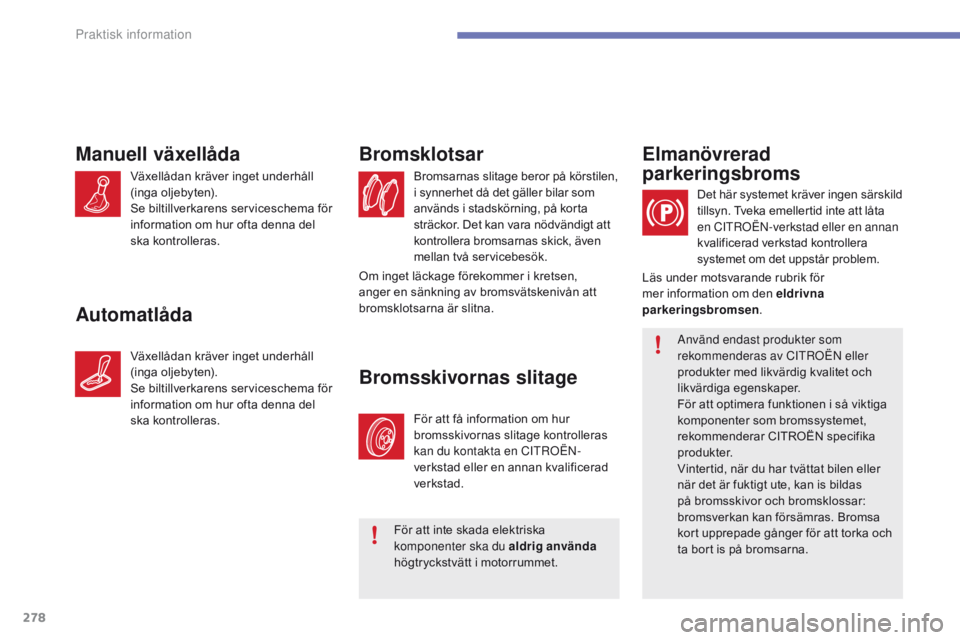

Praktisk information

278
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2016
Bromsarnas slitage beror på körstilen,
i synnerhet då det gäller bilar som
används i stadskörning, på korta
sträckor. Det kan vara nödvändigt att
kontrollera bromsarnas skick, även
mellan två servicebesök.
Bromsklotsar
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CI
t
r
Oë
n
-
v

erkstad eller en annan kvalificerad
verkstad.
Bromsskivornas slitage
Använd endast produkter som
rekommenderas av CIt rOë n eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Elmanövrerad
parkeringsbroms
Läs under motsvarande rubrik för
mer information om den eldrivna
parkeringsbromsen .
Det här systemet kräver ingen särskild
tillsyn. Tveka emellertid inte att låta
en CI
tr
Oë
n
-
verkstad eller en annan
kvalificerad verkstad kontrollera
systemet om det uppstår problem.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
För att inte skada elektriska
komponenter ska du aldrig använda
högtryckstvätt i motorrummet.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Praktisk information
