CITROEN C4 SPACETOURER 2016 Návod na použitie (in Slovak)

89
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

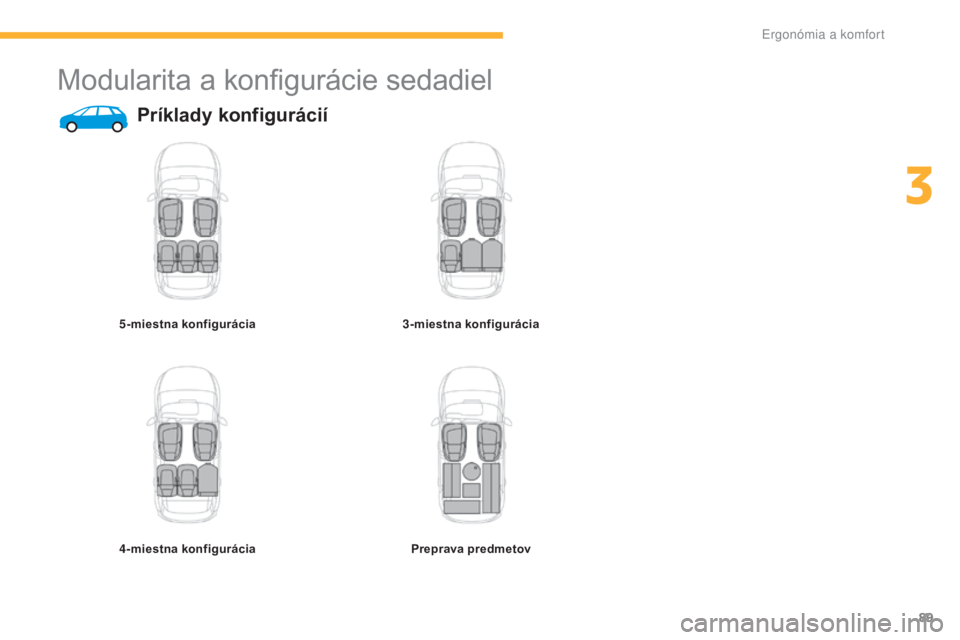

Modularita a konfigurácie sedadiel
Príklady konfigurácií
5-miestna konfigurácia
4 -miestna konfigurácia 3
-miestna konfigurácia
Preprava predmetov
3
Ergon

90
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

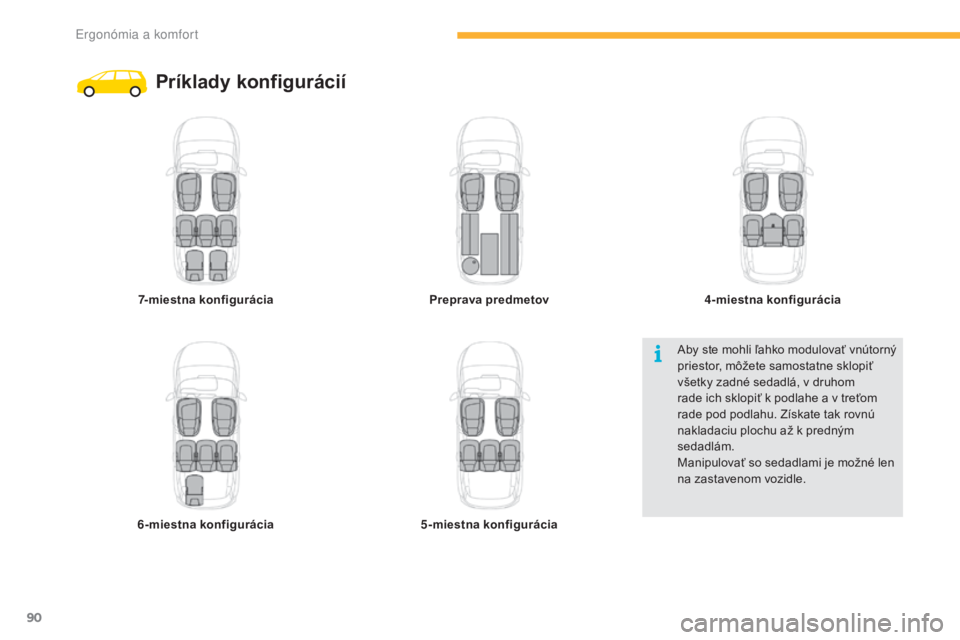

Príklady konfigurácií
7-miestna konfigurácia
6 -miestna konfigurácia Preprava predmetov
5 -miestna konfigurácia 4
-miestna konfigurácia
Aby ste mohli ľahko modulovať vnútorný
priestor, môžete samostatne sklopiť
všetky zadné sedadlá, v druhom
rade ich sklopiť k podlahe a v treťom
rade pod podlahu. Získate tak rovnú
nakladaciu plochu až k predným
sedadlám.
Manipulovať so sedadlami je možné len
na zastavenom vozidle.
Ergon

91
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

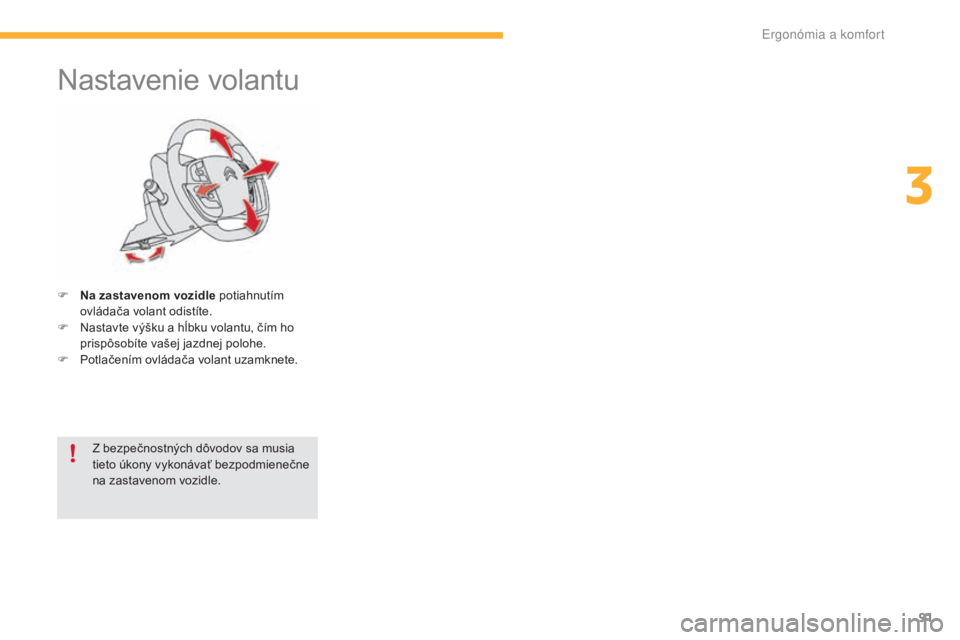

Nastavenie volantu
F Na zastavenom vozidle potiahnutím ovládača volant odistíte.
F

N
astavte výšku a hĺbku volantu, čím ho
prispôsobíte vašej jazdnej polohe.
F

P
otlačením ovládača volant uzamknete.
Z bezpečnostných dôvodov sa musia
tieto úkony vykonávať bezpodmienečne
na zastavenom vozidle.
3
Ergon

92
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

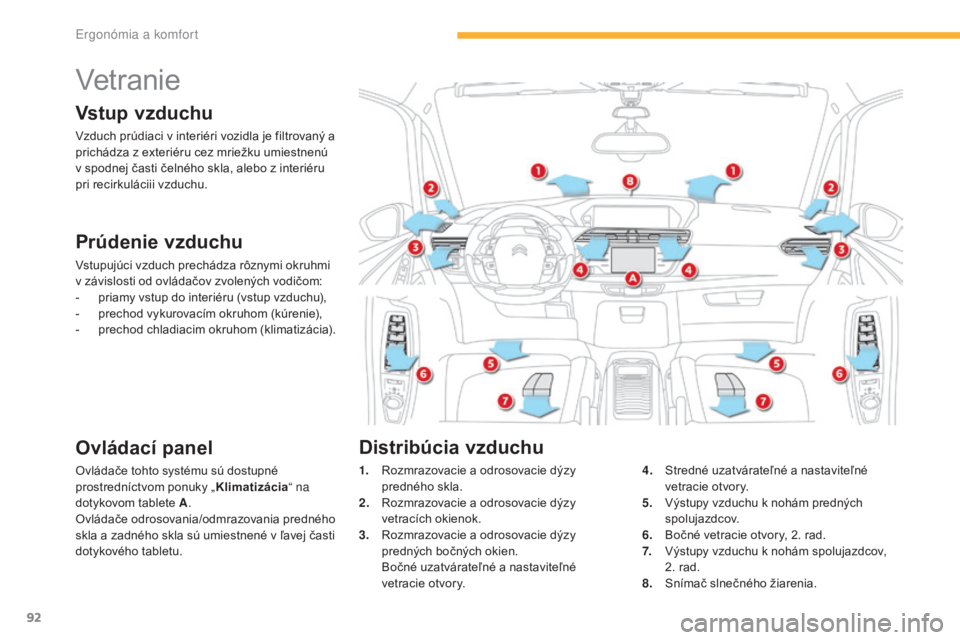

Vetranie
Vstup vzduchu
Vzduch prúdiaci v interiéri vozidla je filtrovaný a
prichádza z exteriéru cez mriežku umiestnenú
v spodnej časti čelného skla, alebo z interiéru
pri recirkuláciii vzduchu.
Prúdenie vzduchu
Vstupujúci vzduch prechádza rôznymi okruhmi
v závislosti od ovládačov zvolených vodičom:
-
p
riamy vstup do interiéru (vstup vzduchu),
-

p
rechod vykurovacím okruhom (kúrenie),
-

p
rechod chladiacim okruhom (klimatizácia).
Ovládací panel
Ovládače tohto systému sú dostupné
prostredníctvom ponuky „ Klimatizácia“ na
dotykovom tablete A .
Ovládače odrosovania/odmrazovania predného
skla a zadného skla sú umiestnené v ľavej časti
dotykového tabletu. 1. R
ozmrazovacie a odrosovacie dýzy
predného skla.
2.
R

ozmrazovacie a odrosovacie dýzy
vetracích okienok.
3.
R

ozmrazovacie a odrosovacie dýzy
predných bočných okien.
B

očné uzatvárateľné a nastaviteľné
vetracie otvory. 4. S
tredné uzatvárateľné a nastaviteľné
vetracie otvory.
5.
V

ýstupy vzduchu k nohám predných
spolujazdcov.
6.
B

očné vetracie otvory, 2. rad.
7.
V

ýstupy vzduchu k nohám spolujazdcov,
2.
rad.
8.
S

nímač slnečného žiarenia.
Distribúcia vzduchu
Ergon

93
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Aby boli tieto systémy maximálne účinné, dodržujte nasledovné pravidlá použitia a údržby:
F N a zabezpečenie rovnomerného rozloženia vzduchu dbajte o to, aby ste nezablokovali
mriežky vonkajšieho vstupu vzduchu, ktoré sa nachádzajú v spodnej časti čelného skla,
dýzy, vetracie otvory a výstupy vzduchu, ako aj výstup vzduchu umiestnený v kufri.
F

N
ičím neprikrývajte snímač slnečného žiarenia, ktorý je umiestnený na prístrojovej
doske; slúži na reguláciu automatického klimatizačného systému.
F

K
limatizačný systém uveďte do činnosti po dobu minimálne 5 až 10 minút jeden alebo
dvakrát za mesiac, čím zabezpečíte jeho správny chod.
F

K
ontrolujte stav interiérového filtra a pravidelne si nechajte vymieňať filtračné prvky.
O

dporúčame vám, aby ste uprednostnili použitie kombinovaného interiérového filtra.
Vďaka jeho aktívnemu špecifickému aditívu prispieva k prečisteniu vzduchu a celkovej
čistote v interiéri vozidla (redukcia alergických faktorov, pachov a mastných povlakov).
F

N
a zabezpečenie správneho chodu klimatizačného systému vám odporúčame
kontrolovať ho podľa odporúčaní uvedených v servisnej a záručnej knižke.
F

A
k systém nechladí, vypnite ho a obráťte sa na sieť CITROËN alebo na kvalifikovaný
servis.

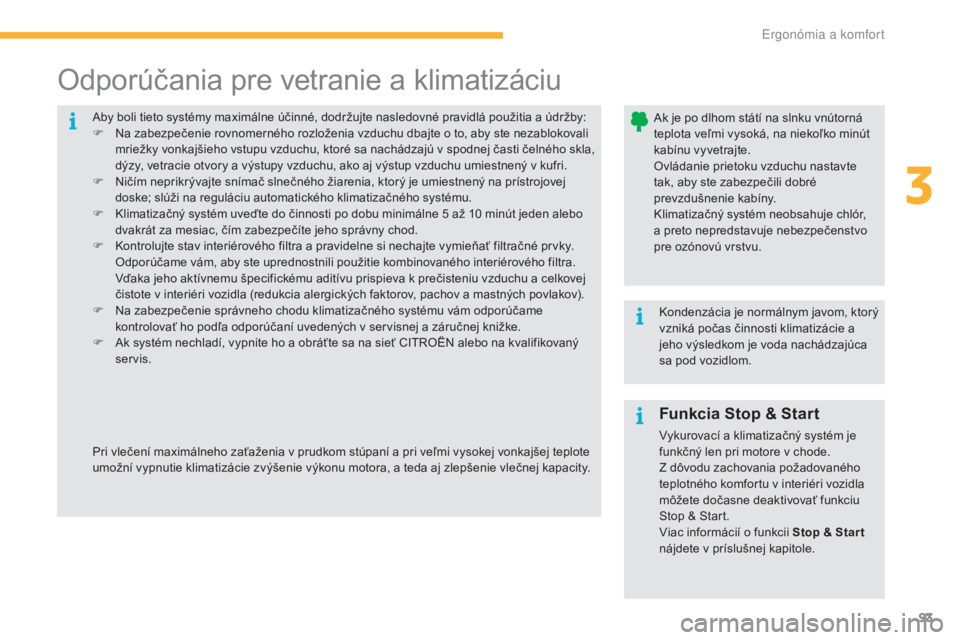

Odporúčania pre vetranie a klimatizáciu
Ak je po dlhom státí na slnku vnútorná
teplota veľmi vysoká, na niekoľko minút
kabínu vyvetrajte.
Ovládanie prietoku vzduchu nastavte
tak, aby ste zabezpečili dobré
prevzdušnenie kabíny.
Klimatizačný systém neobsahuje chlór,
a preto nepredstavuje nebezpečenstvo
pre ozónovú vrstvu.
Kondenzácia je normálnym javom, ktorý
vzniká počas činnosti klimatizácie a
jeho výsledkom je voda nachádzajúca
sa pod vozidlom.
Pri vlečení maximálneho zaťaženia v prudkom stúpaní a pri veľmi vysokej vonkajšej teplote
umožní vypnutie klimatizácie zvýšenie výkonu motora, a teda aj zlepšenie vlečnej kapacity.
Funkcia Stop & Start
Vykurovací a klimatizačný systém je
funkčný len pri motore v chode.
Z dôvodu zachovania požadovaného
teplotného komfortu v interiéri vozidla
môžete dočasne deaktivovať funkciu
Stop & Start.
Viac informácií o funkcii Stop & Star t
nájdete v príslušnej kapitole.
3
Ergon

94
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

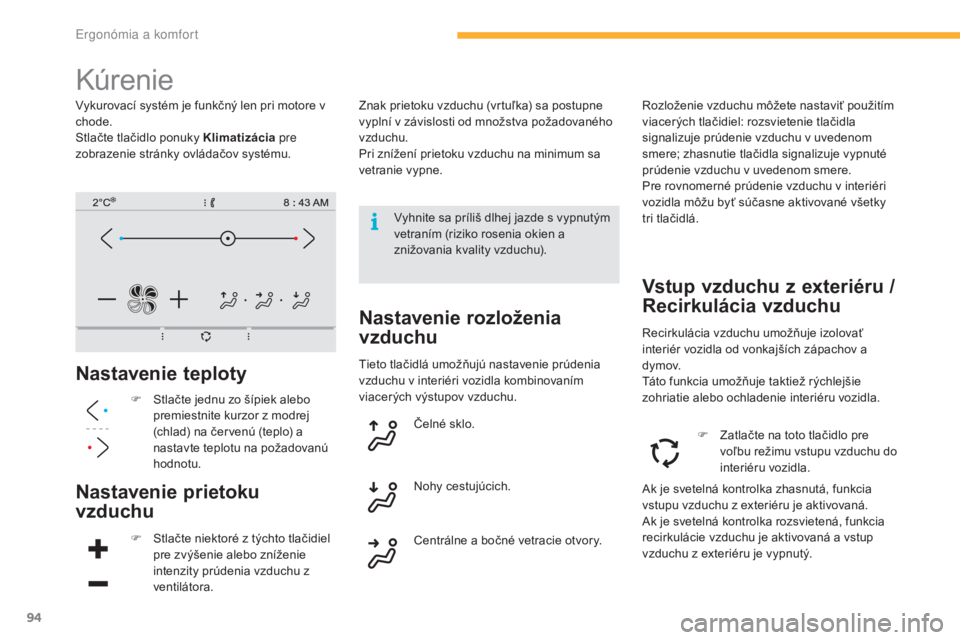

Kúrenie
Nastavenie teploty
F Stlačte jednu zo šípiek alebo premiestnite kurzor z modrej
(chlad) na červenú (teplo) a
nastavte teplotu na požadovanú
hodnotu.
Nastavenie prietoku
vzduchu
F Stlačte niektoré z týchto tlačidiel pre zvýšenie alebo zníženie
intenzity prúdenia vzduchu z
ventilátora.
Nastavenie rozloženia
vzduchuRecirkulácia vzduchu umožňuje izolovať
interiér vozidla od vonkajších zápachov a
dymov.
Táto funkcia umožňuje taktiež rýchlejšie
zohriatie alebo ochladenie interiéru vozidla.
Čelné sklo.
Centrálne a bočné vetracie otvory. Nohy cestujúcich. Rozloženie vzduchu môžete nastaviť použitím
viacerých tlačidiel: rozsvietenie tlačidla
signalizuje prúdenie vzduchu v uvedenom
smere; zhasnutie tlačidla signalizuje vypnuté
prúdenie vzduchu v uvedenom smere.
Pre rovnomerné prúdenie vzduchu v interiéri
vozidla môžu byť súčasne aktivované všetky
tri tlačidlá.
Vstup vzduchu z exteriéru /
Recirkulácia vzduchu
F Zatlačte na toto tlačidlo pre
voľbu režimu vstupu vzduchu do
interiéru vozidla.
Vyhnite sa príliš dlhej jazde s vypnutým
vetraním (riziko rosenia okien a
znižovania kvality vzduchu).
Vykurovací systém je funkčný len pri motore v
chode.
Stlačte tlačidlo ponuky Klimatizácia
pre
zobrazenie stránky ovládačov systému. Znak prietoku vzduchu (vrtuľka) sa postupne
vyplní v závislosti od množstva požadovaného
vzduchu.
Pri znížení prietoku vzduchu na minimum sa
vetranie vypne.
Tieto tlačidlá umožňujú nastavenie prúdenia
vzduchu v interiéri vozidla kombinovaním
viacerých výstupov vzduchu.
Ak je svetelná kontrolka zhasnutá, funkcia
vstupu vzduchu z exteriéru je aktivovaná.
Ak je svetelná kontrolka rozsvietená, funkcia
recirkulácie vzduchu je aktivovaná a vstup
vzduchu z exteriéru je vypnutý.
Ergon

95
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

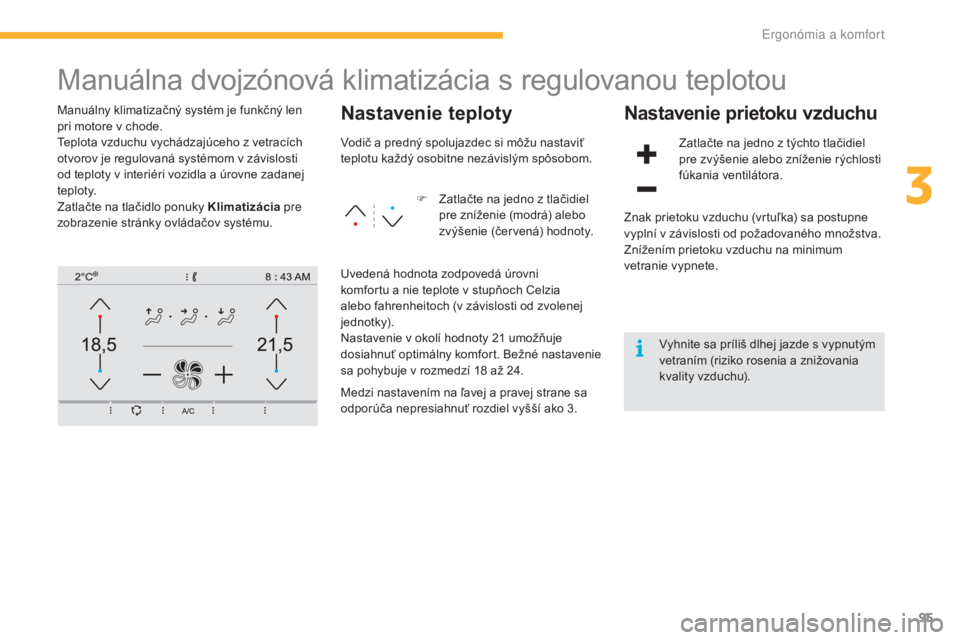

Manuálna dvojzónová klimatizácia s regulovanou teplotou
Manuálny klimatizačný systém je funkčný len
pri motore v chode.
Teplota vzduchu vychádzajúceho z vetracích
otvorov je regulovaná systémom v závislosti
od teploty v interiéri vozidla a úrovne zadanej
teploty.
Zatlačte na tlačidlo ponuky Klimatizácia pre
zobrazenie stránky ovládačov systému.Nastavenie teploty
F Zatlačte na jedno z tlačidiel pre zníženie (modrá) alebo
zvýšenie (červená) hodnoty.
Nastavenie prietoku vzduchu
Zatlačte na jedno z týchto tlačidiel
pre zvýšenie alebo zníženie rýchlosti
fúkania ventilátora.
Vodič a predný spolujazdec si môžu nastaviť
teplotu každý osobitne nezávislým spôsobom.
Uvedená hodnota zodpovedá úrovni
komfortu a nie teplote v stupňoch Celzia
alebo fahrenheitoch (v závislosti od zvolenej
jednotky).
Nastavenie v okolí hodnoty 21

umožňuje
dosiahnuť optimálny komfor t. Bežné nastavenie
sa pohybuje v rozmedzí 18

až 24.
Medzi nastavením na ľavej a pravej strane sa
odporúča nepresiahnuť rozdiel vyšší ako 3. Znak prietoku vzduchu (vrtuľka) sa postupne
vyplní v závislosti od požadovaného množstva.
Znížením prietoku vzduchu na minimum
vetranie vypnete.
Vyhnite sa príliš dlhej jazde s vypnutým
vetraním (riziko rosenia a znižovania
kvality vzduchu).
3
Ergon

96
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

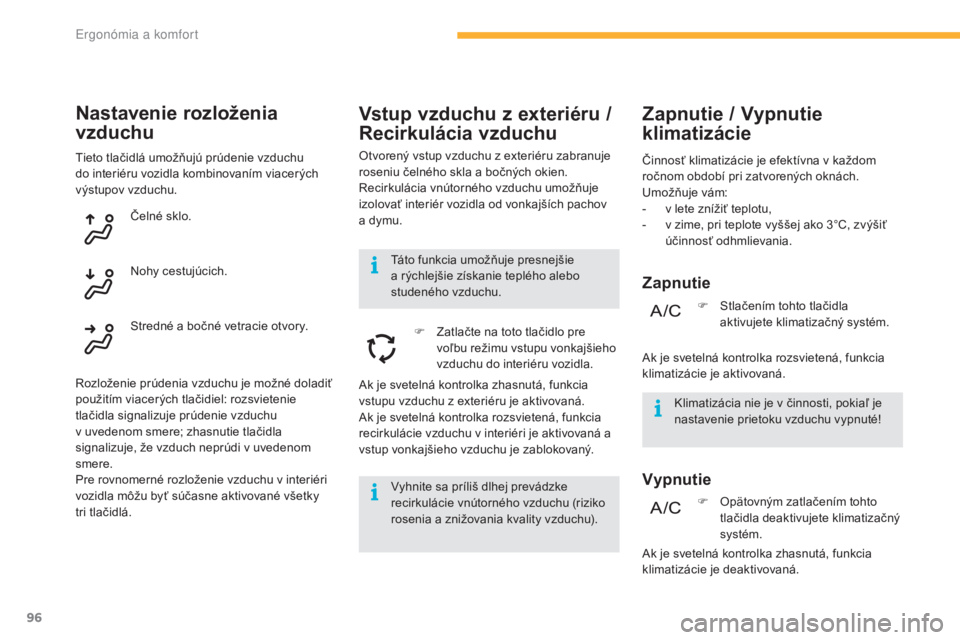

Vstup vzduchu z exteriéru /
Recirkulácia vzduchu
Otvorený vstup vzduchu z exteriéru zabranuje
roseniu čelného skla a bočných okien.
Recirkulácia vnútorného vzduchu umožňuje
izolovať interiér vozidla od vonkajších pachov
a dymu.F

Z
atlačte na toto tlačidlo pre
voľbu režimu vstupu vonkajšieho
vzduchu do interiéru vozidla.
Zapnutie / Vypnutie
klimatizácie
Zapnutie
Vypnutie
Klimatizácia nie je v činnosti, pokiaľ je
nastavenie prietoku vzduchu vypnuté! F

S
tlačením tohto tlačidla
aktivujete klimatizačný systém.
Vyhnite sa príliš dlhej prevádzke
recirkulácie vnútorného vzduchu (riziko
rosenia a znižovania kvality vzduchu). Táto funkcia umožňuje presnejšie
a rýchlejšie získanie teplého alebo
studeného vzduchu. Činnosť klimatizácie je efektívna v každom
ročnom období pri zatvorených oknách.
Umožňuje vám:
-

v l
ete znížiť teplotu,
-

v z
ime, pri teplote vyššej ako 3°C, zvýšiť
účinnosť odhmlievania.
F
O
pätovným zatlačením tohto
tlačidla deaktivujete klimatizačný
systém.
Nastavenie rozloženia
vzduchu
Tieto tlačidlá umožňujú prúdenie vzduchu
do interiéru vozidla kombinovaním viacerých
výstupov vzduchu.
Čelné sklo.
Rozloženie prúdenia vzduchu je možné doladiť
použitím viacerých tlačidiel: rozsvietenie
tlačidla signalizuje prúdenie vzduchu
v uvedenom smere; zhasnutie tlačidla
signalizuje, že vzduch neprúdi v uvedenom
smere.
Pre rovnomerné rozloženie vzduchu v interiéri
vozidla môžu byť súčasne aktivované všetky
tri tlačidlá. Nohy cestujúcich.
Stredné a bočné vetracie otvory.
Ak je svetelná kontrolka zhasnutá, funkcia
vstupu vzduchu z exteriéru je aktivovaná.
Ak je svetelná kontrolka rozsvietená, funkcia
recirkulácie vzduchu v interiéri je aktivovaná a
vstup vonkajšieho vzduchu je zablokovaný. Ak je svetelná kontrolka rozsvietená, funkcia
klimatizácie je aktivovaná.
Ak je svetelná kontrolka zhasnutá, funkcia
klimatizácie je deaktivovaná.
E

97
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

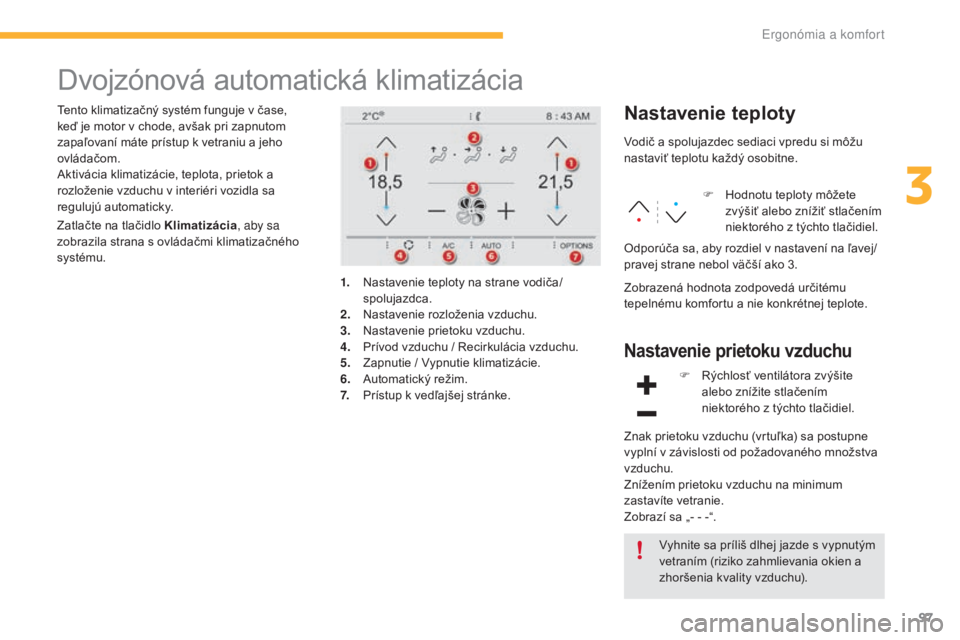

Dvojzónová automatická klimatizácia
Tento klimatizačný systém funguje v čase,
keď je motor v chode, avšak pri zapnutom
zapaľovaní máte prístup k vetraniu a jeho
ovládačom.
Aktivácia klimatizácie, teplota, prietok a
rozloženie vzduchu v interiéri vozidla sa
regulujú automaticky.Nastavenie teploty
1. Nastavenie teploty na strane vodiča/spolujazdca.
2.
N

astavenie rozloženia vzduchu.
3.
N

astavenie prietoku vzduchu.
4.
P

rívod vzduchu / Recirkulácia vzduchu.
5.
Z

apnutie / Vypnutie klimatizácie.
6.
A

utomatický režim.
7.
P

rístup k vedľajšej stránke. Vodič a spolujazdec sediaci vpredu si môžu
nastaviť teplotu každý osobitne.
F
H
odnotu teploty môžete
zvýšiť alebo znížiť stlačením
niektorého z týchto tlačidiel.
Zobrazená hodnota zodpovedá určitému
tepelnému komfortu a nie konkrétnej teplote. Odporúča sa, aby rozdiel v nastavení na ľavej/
pravej strane nebol väčší ako 3.
Zatlačte na tlačidlo Klimatizácia
, aby sa
zobrazila strana s ovládačmi klimatizačného
systému.
Nastavenie prietoku vzduchu
Vyhnite sa príliš dlhej jazde s vypnutým
vetraním (riziko zahmlievania okien a
zhoršenia kvality vzduchu). F

R
ýchlosť ventilátora zvýšite
alebo znížite stlačením
niektorého z týchto tlačidiel.
Znak prietoku vzduchu (vrtuľka) sa postupne
vyplní v závislosti od požadovaného množstva
vzduchu.
Znížením prietoku vzduchu na minimum
zastavíte vetranie.
Zobrazí sa „- - -“.
3
Ergon

98
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Tieto tlačidlá umožňujú nastavenie prúdenia
vzduchu v interiéri vozidla kombináciou
viacerých výstupov vzduchu.

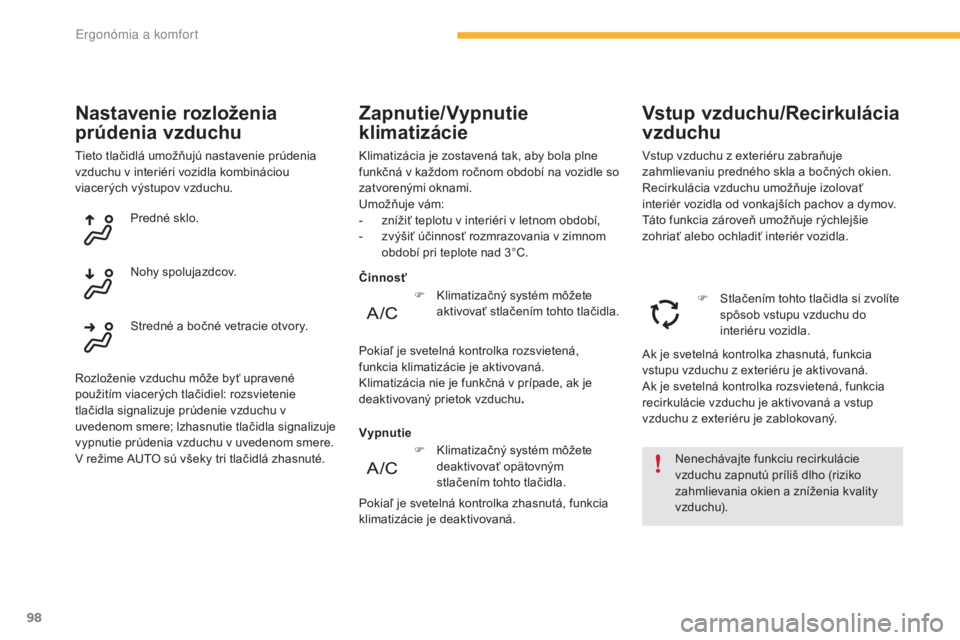

Nastavenie rozloženia
prúdenia vzduchu
Predné sklo.
Nohy spolujazdcov.
Stredné a bočné vetracie otvory.
Rozloženie vzduchu môže byť upravené
použitím viacerých tlačidiel: rozsvietenie
tlačidla signalizuje prúdenie vzduchu v
uvedenom smere; lzhasnutie tlačidla signalizuje
vypnutie prúdenia vzduchu v uvedenom smere.
V režime AUTO sú všeky tri tlačidlá zhasnuté. Vypnutie Činnosť
Zapnutie/Vypnutie
klimatizácie
Klimatizácia je zostavená tak, aby bola plne
funkčná v každom ročnom období na vozidle so
zatvorenými oknami.
Umožňuje vám:
-

z
nížiť teplotu v interiéri v letnom období,
-

z
výšiť účinnosť rozmrazovania v zimnom
období pri teplote nad 3°C.
Nenechávajte funkciu recirkulácie
vzduchu zapnutú príliš dlho (riziko
zahmlievania okien a zníženia kvality
vzduchu).
Ak je svetelná kontrolka zhasnutá, funkcia
vstupu vzduchu z exteriéru je aktivovaná.
Ak je svetelná kontrolka rozsvietená, funkcia
recirkulácie vzduchu je aktivovaná a vstup
vzduchu z exteriéru je zablokovaný.
F

S
tlačením tohto tlačidla si zvolíte
spôsob vstupu vzduchu do
interiéru vozidla.
Vstup vzduchu z exteriéru zabraňuje
zahmlievaniu predného skla a bočných okien.
Recirkulácia vzduchu umožňuje izolovať
interiér vozidla od vonkajších pachov a dymov.
Táto funkcia zároveň umožňuje rýchlejšie
zohriať alebo ochladiť interiér vozidla.
Vstup vzduchu/Recirkulácia
vzduchu
F Klimatizačný systém môžete
deaktivovať opätovným
stlačením tohto tlačidla.
Pokiaľ je svetelná kontrolka zhasnutá, funkcia
klimatizácie je deaktivovaná. F

K
limatizačný systém môžete
aktivovať stlačením tohto tlačidla.
Pokiaľ je svetelná kontrolka rozsvietená,
funkcia klimatizácie je aktivovaná.
Klimatizácia nie je funkčná v prípade, ak je
deaktivovaný prietok vzduchu .
Ergon
