CITROEN C4 SPACETOURER 2016 Návod na použitie (in Slovak)

189
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

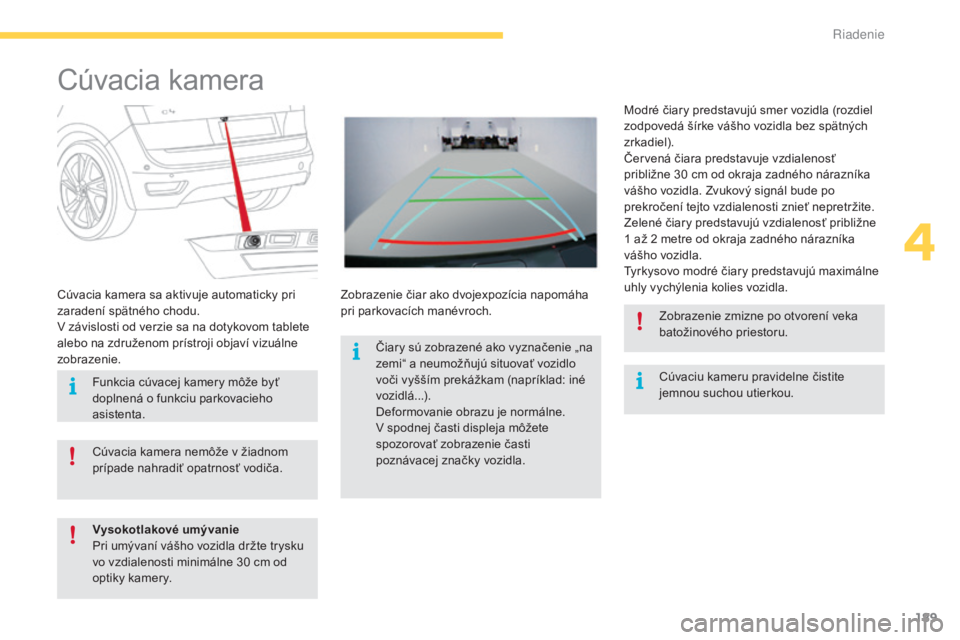

Cúvacia kamera
Cúvaciu kameru pravidelne čistite
jemnou suchou utierkou.
Cúvacia kamera sa aktivuje automaticky pri
zaradení spätného chodu.
V závislosti od verzie sa na dotykovom tablete
alebo na združenom prístroji objaví vizuálne
zobrazenie.
Zobrazenie čiar ako dvojexpozícia napomáha
pri parkovacích manévroch.Modré čiary predstavujú smer vozidla (rozdiel
zodpovedá šírke vášho vozidla bez spätných
zrkadiel).
Červená čiara predstavuje vzdialenosť
približne 30 cm od okraja zadného nárazníka
vášho vozidla. Zvukový signál bude po
prekročení tejto vzdialenosti znieť nepretržite.
Zelené čiary predstavujú vzdialenosť približne
1

až 2
metre od okraja zadného nárazníka
vášho vozidla.
Tyrkysovo modré čiary predstavujú maximálne
uhly vychýlenia kolies vozidla.
Cúvacia kamera nemôže v žiadnom
prípade nahradiť opatrnosť vodiča. Zobrazenie zmizne po otvorení veka
batožinového priestoru.
Funkcia cúvacej kamery môže byť
doplnená o funkciu parkovacieho
asistenta.
Vysokotlakové umývanie
Pri umývaní vášho vozidla držte trysku
vo vzdialenosti minimálne 30

cm od
optiky kamery. Čiary sú zobrazené ako vyznačenie „na
zemi“ a neumožňujú situovať vozidlo
voči vyšším prekážkam (napríklad: iné
vozidlá...).
Deformovanie obrazu je normálne.
V spodnej časti displeja môžete
spozorovať zobrazenie časti
poznávacej značky vozidla.
4
Riadenie

190
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

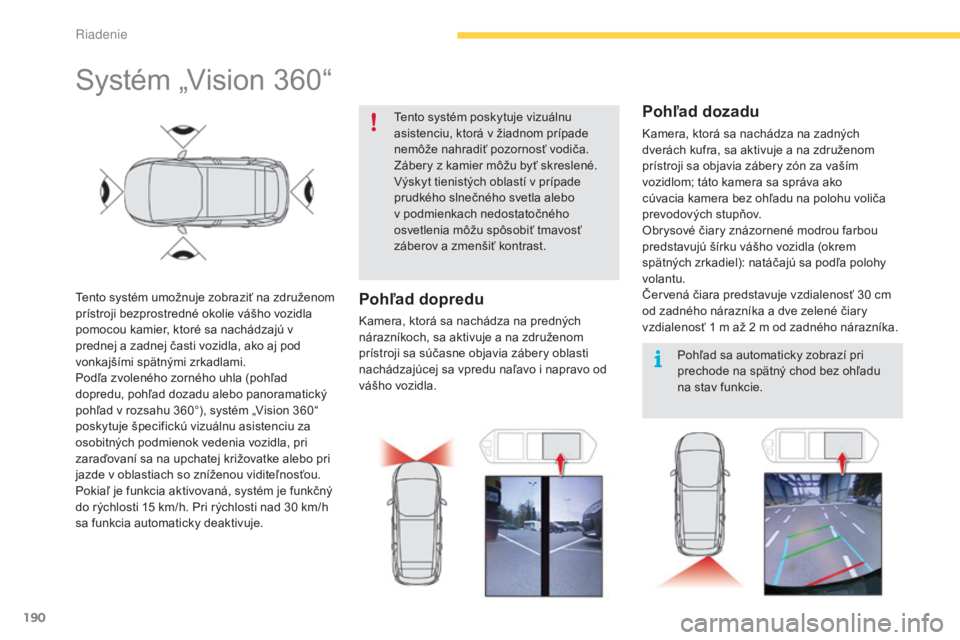

Systém „Vision 360“
Tento systém umožnuje zobraziť na združenom
prístroji bezprostredné okolie vášho vozidla
pomocou kamier, ktoré sa nachádzajú v
prednej a zadnej časti vozidla, ako aj pod
vonkajšími spätnými zrkadlami.
Podľa zvoleného zorného uhla (pohľad
dopredu, pohľad dozadu alebo panoramatický
pohľad v rozsahu 360°), systém „Vision 360“
poskytuje špecifickú vizuálnu asistenciu za
osobitných podmienok vedenia vozidla, pri
zaraďovaní sa na upchatej križovatke alebo pri
jazde v oblastiach so zníženou viditeľnosťou.
Pokiaľ je funkcia aktivovaná, systém je funkčný
do rýchlosti 15 km/h. Pri rýchlosti nad 30 km/h
sa funkcia automaticky deaktivuje. Tento systém poskytuje vizuálnu
asistenciu, ktorá v žiadnom prípade
nemôže nahradiť pozornosť vodiča.
Zábery z kamier môžu byť skreslené.
Výskyt tienistých oblastí v prípade
prudkého slnečného svetla alebo
v podmienkach nedostatočného
osvetlenia môžu spôsobiť tmavosť
záberov a zmenšiť kontrast.Pohľad dopredu
Kamera, ktorá sa nachádza na predných
nárazníkoch, sa aktivuje a na združenom
prístroji sa súčasne objavia zábery oblasti
nachádzajúcej sa vpredu naľavo i napravo od
vášho vozidla.
Pohľad dozadu
Kamera, ktorá sa nachádza na zadných
dverách kufra, sa aktivuje a na združenom
prístroji sa objavia zábery zón za vaším
vozidlom; táto kamera sa správa ako
cúvacia kamera bez ohľadu na polohu voliča
prevodových stupňov.
Obrysové čiary znázornené modrou farbou
predstavujú šírku vášho vozidla (okrem
spätných zrkadiel): natáčajú sa podľa polohy
volantu.
Červená čiara predstavuje vzdialenosť 30
cm
od zadného nárazníka a dve zelené čiary
vzdialenosť 1
m až 2 m od zadného nárazníka.
Pohľad sa automaticky zobrazí pri
prechode na spätný chod bez ohľadu
na stav funkcie.
Riadenie

191
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

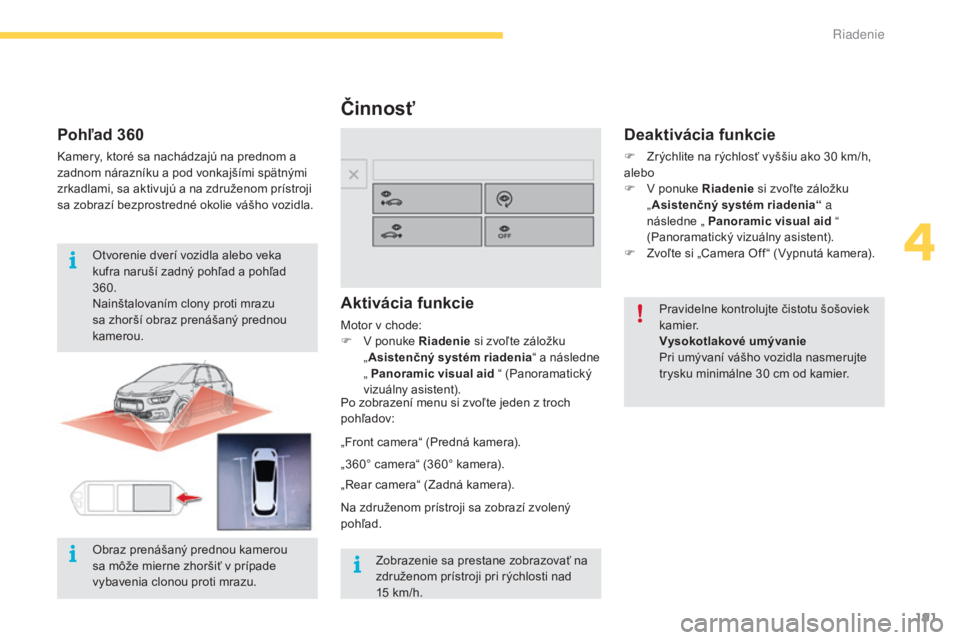

Činnosť
Aktivácia funkcie
Motor v chode:
F V p onuke Riadenie si zvoľte záložku
„ Asistenčný systém riadenia “ a následne
„ Panoramic visual aid “ (Panoramatický
vizuálny asistent).
Po zobrazení menu si zvoľte jeden z troch
pohľadov:
Deaktivácia funkcie
F Zrýchlite na rýchlosť vyššiu ako 30 km/h,
alebo
F

V p
onuke Riadenie si zvoľte záložku
„ Asistenčný systém riadenia “ a
následne „ Panoramic visual aid “
(Panoramatický vizuálny asistent).
F

Z
voľte si „Camera Off “ (Vypnutá kamera).Pravidelne kontrolujte čistotu šošoviek
k a m i e r.
Vysokotlakové umývanie
Pri umývaní vášho vozidla nasmerujte
trysku minimálne 30
cm od kamier.
„Front camera“ (Predná kamera).
„360° camera“ (360° kamera).
„Rear camera“ (Zadná kamera).
Na združenom prístroji sa zobrazí zvolený
pohľad.
Pohľad 360
Kamery, ktoré sa nachádzajú na prednom a
zadnom nárazníku a pod vonkajšími spätnými
zrkadlami, sa aktivujú a na združenom prístroji
sa zobrazí bezprostredné okolie vášho vozidla. Otvorenie dverí vozidla alebo veka
kufra naruší zadný pohľad a pohľad
360.
Nainštalovaním clony proti mrazu
sa zhorší obraz prenášaný prednou
kamerou.
Zobrazenie sa prestane zobrazovať na
združenom prístroji pri rýchlosti nad
15
km/h.
Obraz prenášaný prednou kamerou
sa môže mierne zhoršiť v prípade
vybavenia clonou proti mrazu.
4
Riadenie

192
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

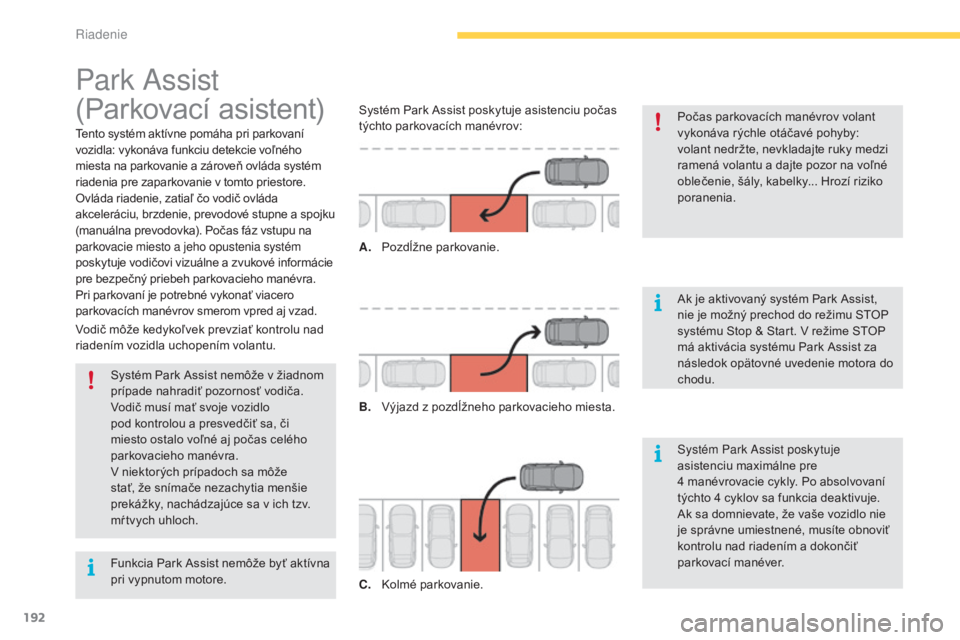

Park Assist
(Parkovací asistent)
Tento systém aktívne pomáha pri parkovaní
vozidla: vykonáva funkciu detekcie voľného
miesta na parkovanie a zároveň ovláda systém
riadenia pre zaparkovanie v tomto priestore.
Ovláda riadenie, zatiaľ čo vodič ovláda
akceleráciu, brzdenie, prevodové stupne a spojku
(manuálna prevodovka). Počas fáz vstupu na
parkovacie miesto a jeho opustenia systém
poskytuje vodičovi vizuálne a zvukové informácie
pre bezpečný priebeh parkovacieho manévra.
Pri parkovaní je potrebné vykonať viacero
parkovacích manévrov smerom vpred aj vzad.Počas parkovacích manévrov volant
vykonáva rýchle otáčavé pohyby:
volant nedržte, nevkladajte ruky medzi
ramená volantu a dajte pozor na voľné
oblečenie, šály, kabelky... Hrozí riziko
poranenia.
Ak je aktivovaný systém Park Assist,
nie je možný prechod do režimu STOP
systému Stop & Start. V režime STOP
má aktivácia systému Park Assist za
následok opätovné uvedenie motora do
chodu.
Systém Park Assist nemôže v žiadnom
prípade nahradiť pozornosť vodiča.
Vodič musí mať svoje vozidlo
pod kontrolou a presvedčiť sa, či
miesto ostalo voľné aj počas celého
parkovacieho manévra.
V niektorých prípadoch sa môže
stať, že snímače nezachytia menšie
prekážky, nachádzajúce sa v ich tzv.
mŕ tvych uhloch.
Vodič môže kedykoľvek prevziať kontrolu nad
riadením vozidla uchopením volantu. Systém Park Assist poskytuje asistenciu počas
týchto parkovacích manévrov:
A.
P

ozdĺžne parkovanie.
B.
V

ýjazd z pozdĺžneho parkovacieho miesta.
C.
K

olmé parkovanie.Systém Park Assist poskytuje
asistenciu maximálne pre
4
manévrovacie cykly. Po absolvovaní
týchto 4
cyklov sa funkcia deaktivuje.
Ak sa domnievate, že vaše vozidlo nie
je správne umiestnené, musíte obnoviť
kontrolu nad riadením a dokončiť
parkovací manéver.
Funkcia Park Assist nemôže byť aktívna
pri vypnutom motore.
Riadenie

193
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

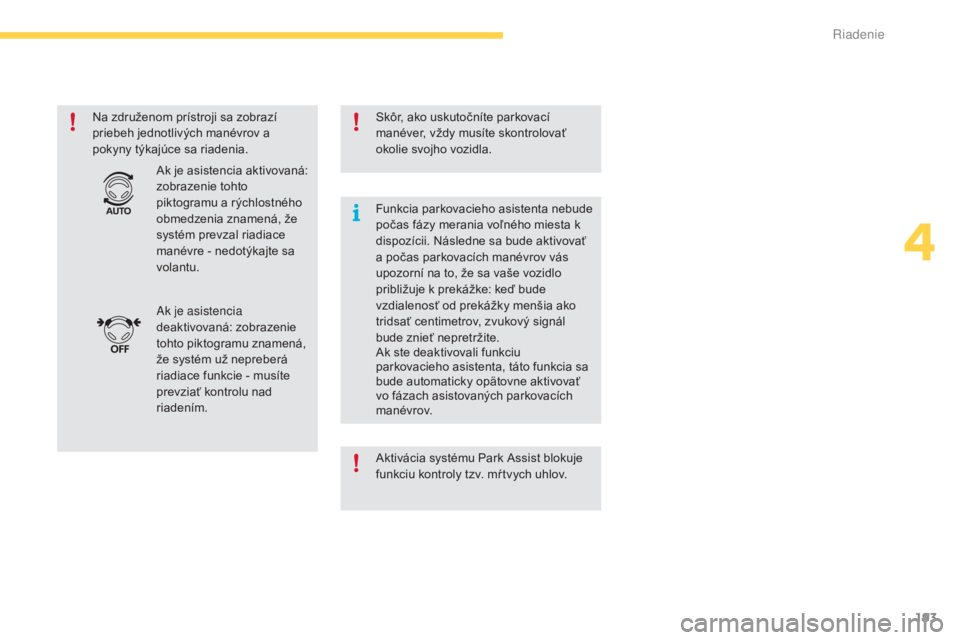

Na združenom prístroji sa zobrazí
priebeh jednotlivých manévrov a
pokyny týkajúce sa riadenia.Skôr, ako uskutočníte parkovací
manéver, vždy musíte skontrolovať
okolie svojho vozidla.
Ak je asistencia
deaktivovaná: zobrazenie
tohto piktogramu znamená,
že systém už nepreberá
riadiace funkcie - musíte
prevziať kontrolu nad
riadením. Ak je asistencia aktivovaná:
zobrazenie tohto
piktogramu a rýchlostného
obmedzenia znamená, že
systém prevzal riadiace
manévre - nedotýkajte sa
volantu. Funkcia parkovacieho asistenta nebude
počas fázy merania voľného miesta k
dispozícii. Následne sa bude aktivovať
a počas parkovacích manévrov vás
upozorní na to, že sa vaše vozidlo
približuje k prekážke: keď bude
vzdialenosť od prekážky menšia ako
tridsať centimetrov, zvukový signál
bude znieť nepretržite.
Ak ste deaktivovali funkciu
parkovacieho asistenta, táto funkcia sa
bude automaticky opätovne aktivovať
vo fázach asistovaných parkovacích
m a n év r ov.
Aktivácia systému Park Assist blokuje
funkciu kontroly tzv. mŕ tvych uhlov.
4
Riadenie

194
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

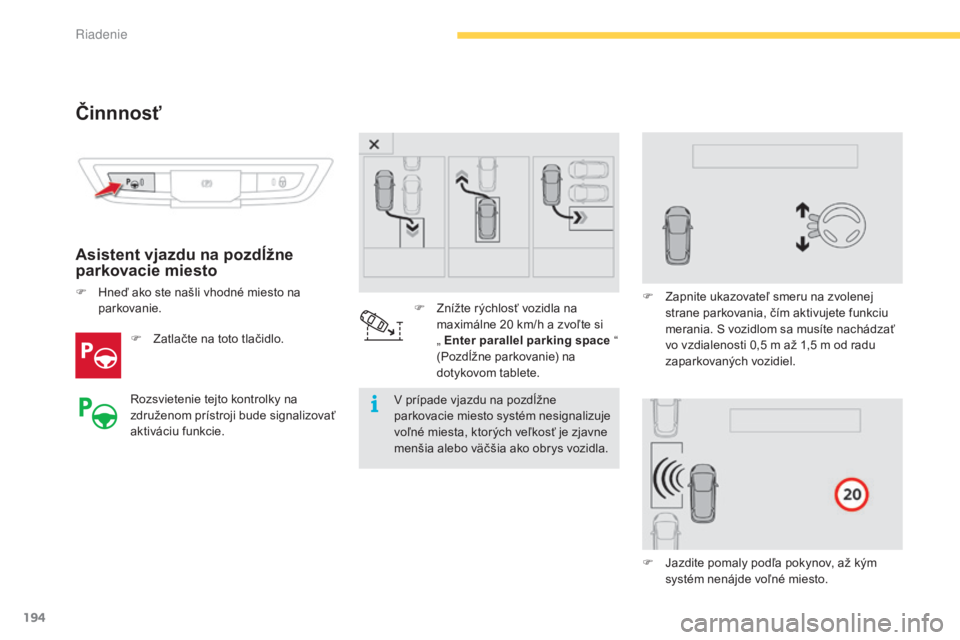

Činnnosť
Asistent vjazdu na pozdĺžne
parkovacie miesto
F Zatlačte na toto tlačidlo.V prípade vjazdu na pozdĺžne
parkovacie miesto systém nesignalizuje
voľné miesta, ktorých veľkosť je zjavne
menšia alebo väčšia ako obrys vozidla.
Rozsvietenie tejto kontrolky na
združenom prístroji bude signalizovať
aktiváciu funkcie. F

Z
nížte rýchlosť vozidla na
maximálne 20 km/h a zvoľte si
„ Enter parallel parking space “
(Pozdĺžne parkovanie) na
dotykovom tablete. F

Z
apnite ukazovateľ smeru na zvolenej
strane parkovania, čím aktivujete funkciu
merania. S vozidlom sa musíte nachádzať
vo vzdialenosti 0,5 m až 1,5 m od radu
zaparkovaných vozidiel.
F

J
azdite pomaly podľa pokynov, až kým
systém nenájde voľné miesto.
F

H

neď ako ste našli vhodné miesto na
parkovanie.
Riadenie

195
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

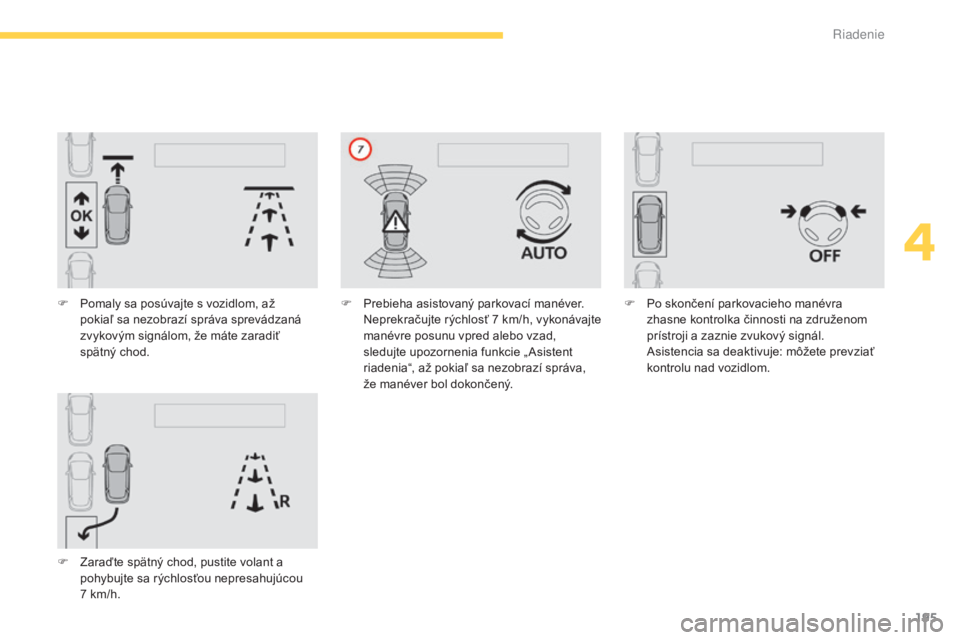

F Pomaly sa posúvajte s vozidlom, až pokiaľ sa nezobrazí správa sprevádzaná
zvykovým signálom, že máte zaradiť
spätný chod.
F

Z
araďte spätný chod, pustite volant a
pohybujte sa rýchlosťou nepresahujúcou
7
km/h. F
P rebieha asistovaný parkovací manéver. N
eprekračujte rýchlosť 7 k m/h, vykonávajte
manévre posunu vpred alebo vzad,
sledujte upozornenia funkcie „ Asistent
riadenia“, až pokiaľ sa nezobrazí správa,
že manéver bol dokončený. F
P o skončení parkovacieho manévra
zhasne kontrolka činnosti na združenom
prístroji a zaznie zvukový signál.
A

sistencia sa deaktivuje: môžete prevziať
kontrolu nad vozidlom.
4
Riadenie

196
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

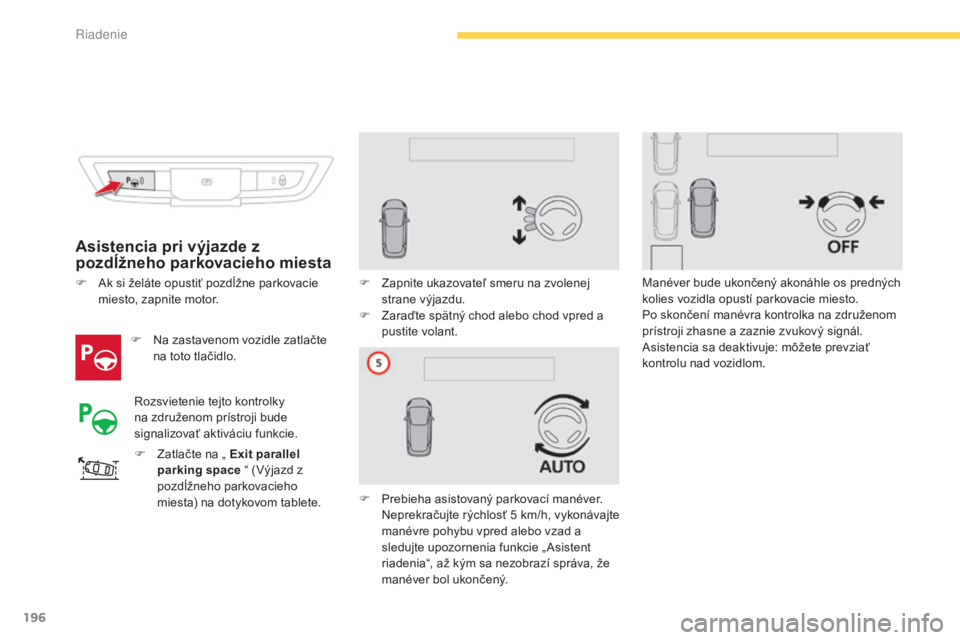

Asistencia pri výjazde z
pozdĺžneho parkovacieho miesta
F Na zastavenom vozidle zatlačte na toto tlačidlo.
F

Z
atlačte na „ Exit parallel
parking space “ (Výjazd z
pozdĺžneho parkovacieho
miesta) na dotykovom tablete. F

Z
apnite ukazovateľ smeru na zvolenej
strane výjazdu.
F
Z
araďte spätný chod alebo chod vpred a
pustite volant.
F
P
rebieha asistovaný parkovací manéver.
Neprekračujte rýchlosť 5

k
m/h, vykonávajte
manévre pohybu vpred alebo vzad a
sledujte upozornenia funkcie „ Asistent
riadenia“, až kým sa nezobrazí správa, že
manéver bol ukončený.
F

A

k si želáte opustiť pozdĺžne parkovacie
miesto, zapnite motor.
Rozsvietenie tejto kontrolky
na združenom prístroji bude
signalizovať aktiváciu funkcie. Manéver bude ukončený akonáhle os predných
kolies vozidla opustí parkovacie miesto.
Po skončení manévra kontrolka na združenom
prístroji zhasne a zaznie zvukový signál.
Asistencia sa deaktivuje: môžete prevziať
kontrolu nad vozidlom.
Riadenie

197
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

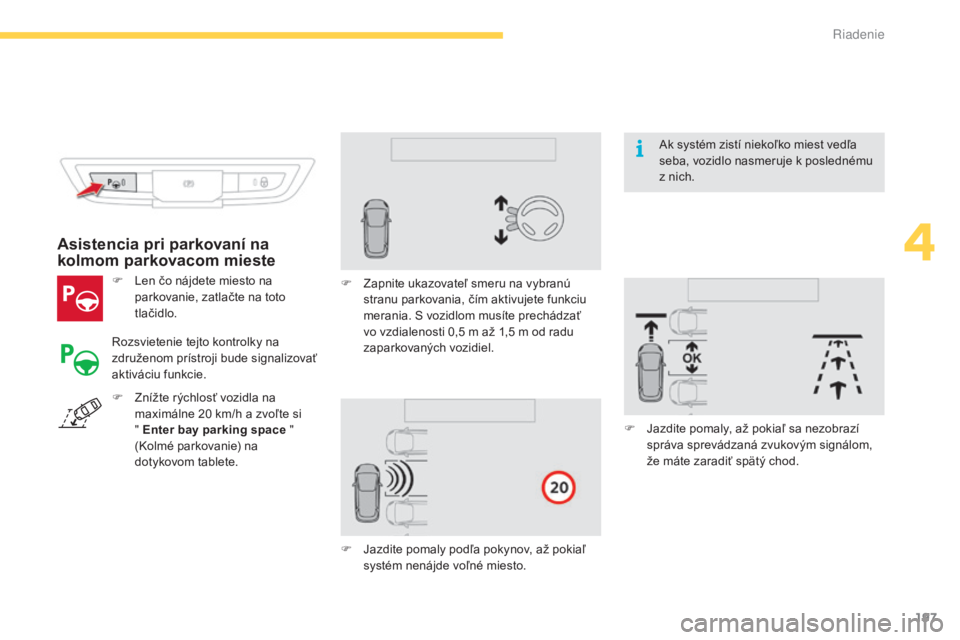

F Len čo nájdete miesto na parkovanie, zatlačte na toto
tlačidlo.
Asistencia pri parkovaní na
kolmom parkovacom mieste
Rozsvietenie tejto kontrolky na
združenom prístroji bude signalizovať
aktiváciu funkcie. F

Z
apnite ukazovateľ smeru na vybranú
stranu parkovania, čím aktivujete funkciu
merania. S vozidlom musíte prechádzať
vo vzdialenosti 0,5 m až 1,5 m od radu
zaparkovaných vozidiel.
F

J
azdite pomaly podľa pokynov, až pokiaľ
systém nenájde voľné miesto. F

J
azdite pomaly, až pokiaľ sa nezobrazí
správa sprevádzaná zvukovým signálom,
že máte zaradiť spätý chod.
F

Z
nížte rýchlosť vozidla na
maximálne 20
km/h a zvoľte si
" Enter bay parking space "
(Kolmé parkovanie) na
dotykovom tablete. Ak systém zistí niekoľko miest vedľa
seba, vozidlo nasmeruje k poslednému
z nich.
4
Riadenie

198
C4-Picasso-II_sk_Chap04_conduite_ed01-2016

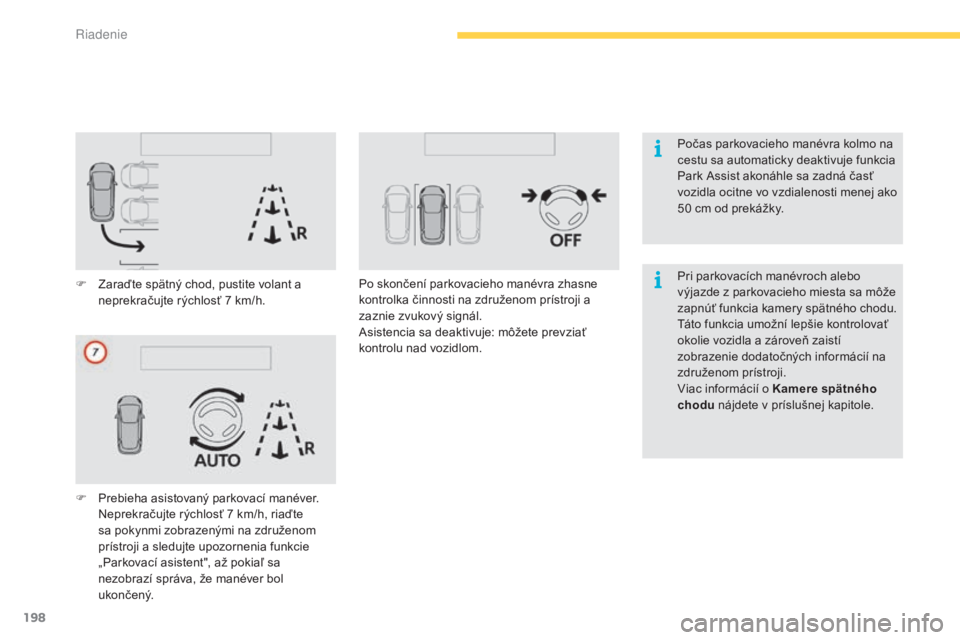

F Zaraďte spätný chod, pustite volant a neprekračujte rýchlosť 7 km/h.
F

P
rebieha asistovaný parkovací manéver.
N

eprekračujte rýchlosť 7 km/h, riaďte
sa pokynmi zobrazenými na združenom
prístroji a sledujte upozornenia funkcie
„Parkovací asistent", až pokiaľ sa
nezobrazí správa, že manéver bol
uko n č e ný. Po skončení parkovacieho manévra zhasne
kontrolka činnosti na združenom prístroji a
zaznie zvukový signál.
Asistencia sa deaktivuje: môžete prevziať
kontrolu nad vozidlom.
Pri parkovacích manévroch alebo
výjazde z parkovacieho miesta sa môže
zapnúť funkcia kamery spätného chodu.
Táto funkcia umožní lepšie kontrolovať
okolie vozidla a zároveň zaistí
zobrazenie dodatočných informácií na
združenom prístroji.
Viac informácií o Kamere spätného
chodu
nájdete v príslušnej kapitole.
Počas parkovacieho manévra kolmo na
cestu sa automaticky deaktivuje funkcia
Park Assist akonáhle sa zadná časť
vozidla ocitne vo vzdialenosti menej ako
50
cm od prekážky.
Riadenie
