89
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

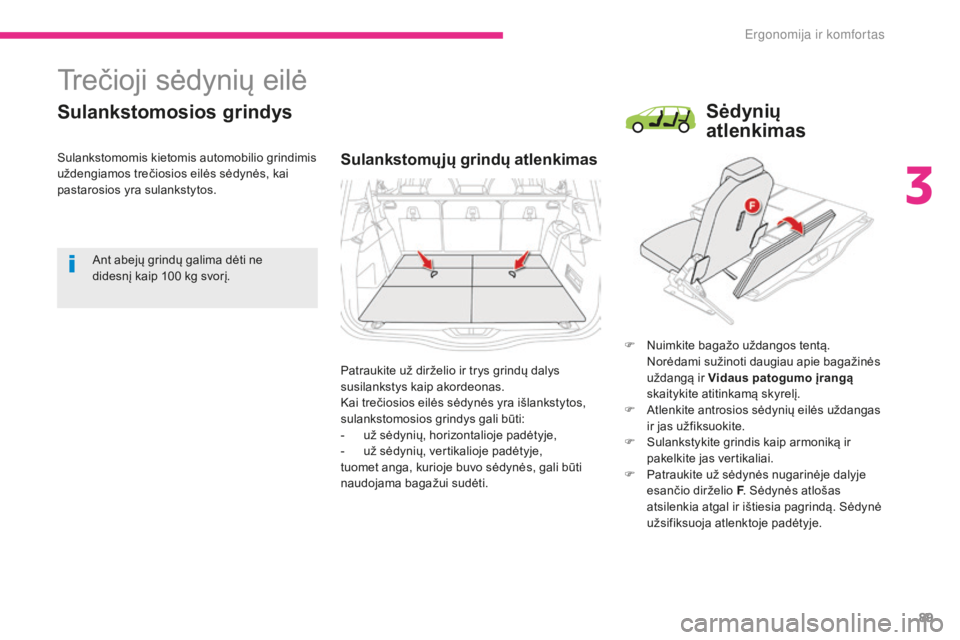

Trečioji sėdynių eilė
Sulankstomosios grindys
Sulankstomųjų grindų atlenkimas
F Nuimkite bagažo uždangos tentą. Norėdami sužinoti daugiau apie bagažinės
uždangą ir Vidaus patogumo įrangą
skaitykite atitinkamą skyrelį.
F

A
tlenkite antrosios sėdynių eilės uždangas
ir jas užfiksuokite.
F

S
ulankstykite grindis kaip armoniką ir
pakelkite jas vertikaliai.
F

P
atraukite už sėdynės nugarinėje dalyje
esančio dirželio F. Sėdynės atlošas
atsilenkia atgal ir ištiesia pagrindą. Sėdynė
užsifiksuoja atlenktoje padėtyje.
Ant abejų grindų galima dėti ne
didesnį kaip 100

kg svorį.
Patraukite už dirželio ir trys grindų dalys
susilankstys kaip akordeonas.
Kai trečiosios eilės sėdynės yra išlankstytos,
sulankstomosios grindys gali būti:
-

u

ž sėdynių, horizontalioje padėtyje,
-

u

ž sėdynių, vertikalioje padėtyje,
tuomet anga, kurioje buvo sėdynės, gali būti
naudojama bagažui sudėti.
Sėdynių
atlenkimas
Sulankstomomis kietomis automobilio grindimis
uždengiamos trečiosios eilės sėdynės, kai
pastarosios yra sulankstytos.
3
Ergonomija ir komfortas

90
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

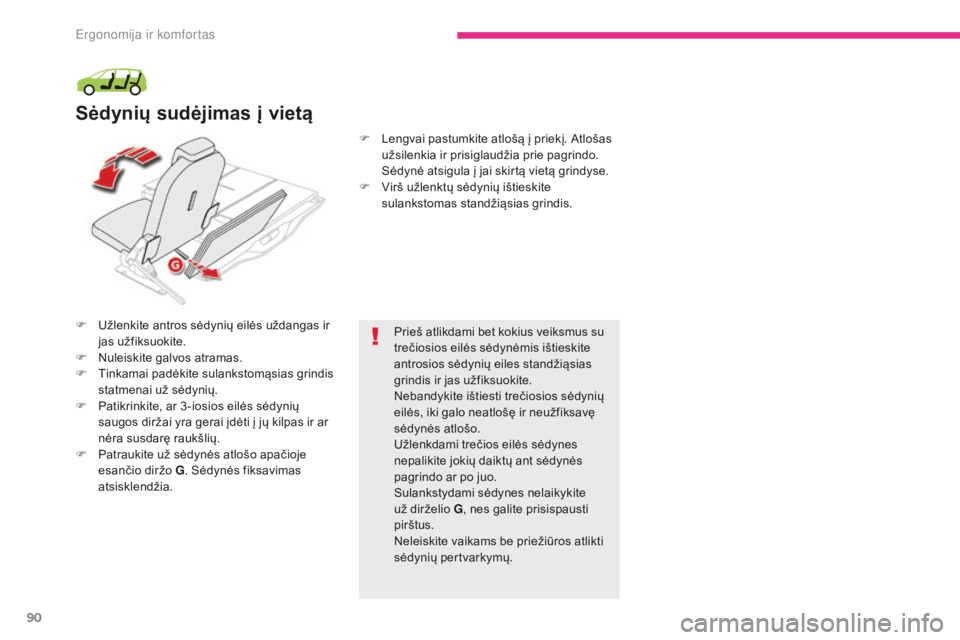

F Užlenkite antros sėdynių eilės uždangas ir jas užfiksuokite.
F

N
uleiskite galvos atramas.
F

T
inkamai padėkite sulankstomąsias grindis
statmenai už sėdynių.
F

P
atikrinkite, ar 3 -iosios eilės sėdynių
saugos diržai yra gerai įdėti į jų kilpas ir ar
nėra susdarę raukšlių.
F

P
atraukite už sėdynės atlošo apačioje
esančio diržo G . Sėdynės fiksavimas
atsisklendžia. Prieš atlikdami bet kokius veiksmus su
trečiosios eilės sėdynėmis ištieskite
antrosios sėdynių eiles standžiąsias
grindis ir jas užfiksuokite.
Nebandykite ištiesti trečiosios sėdynių
eilės, iki galo neatlošę ir neužfiksavę
sėdynės atlošo.
Užlenkdami trečios eilės sėdynes
nepalikite jokių daiktų ant sėdynės
pagrindo ar po juo.
Sulankstydami sėdynes nelaikykite
už dirželio G
, nes galite prisispausti
pirštus.
Neleiskite vaikams be priežiūros atlikti
sėdynių pertvarkymų.
F

L
engvai pastumkite atlošą į priekį. Atlošas
užsilenkia ir prisiglaudžia prie pagrindo.
Sėdynė atsigula į jai skirtą vietą grindyse.
F
V
irš užlenktų sėdynių ištieskite
sulankstomas standžiąsias grindis.
Sėdynių sudėjimas į vietą
Ergonomija ir komfortas

91
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016
Sėdynių pertvarkymas ir jų išdėstymo padėtys
Išdėstymo pavyzdžiai
5 vietos
4 vietos 3
vietos
Krovinių pervežimas
3
Ergonomija ir komfortas

92
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

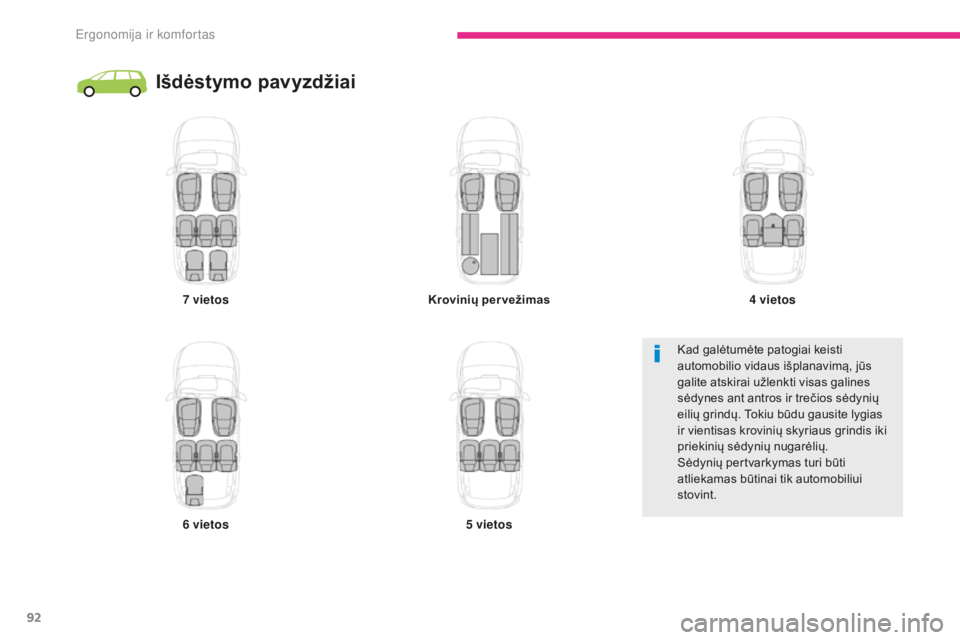

Išdėstymo pavyzdžiai
7 vietos
6 vietos Krovinių pervežimas
5 vietos4
vietos
Kad galėtumėte patogiai keisti
automobilio vidaus išplanavimą, jūs
galite atskirai užlenkti visas galines
sėdynes ant antros ir trečios sėdynių
eilių grindų. Tokiu būdu gausite lygias
ir vientisas krovinių skyriaus grindis iki
priekinių sėdynių nugarėlių.
Sėdynių pertvarkymas turi būti
atliekamas būtinai tik automobiliui
stovint.
Ergonomija ir komfortas

93
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

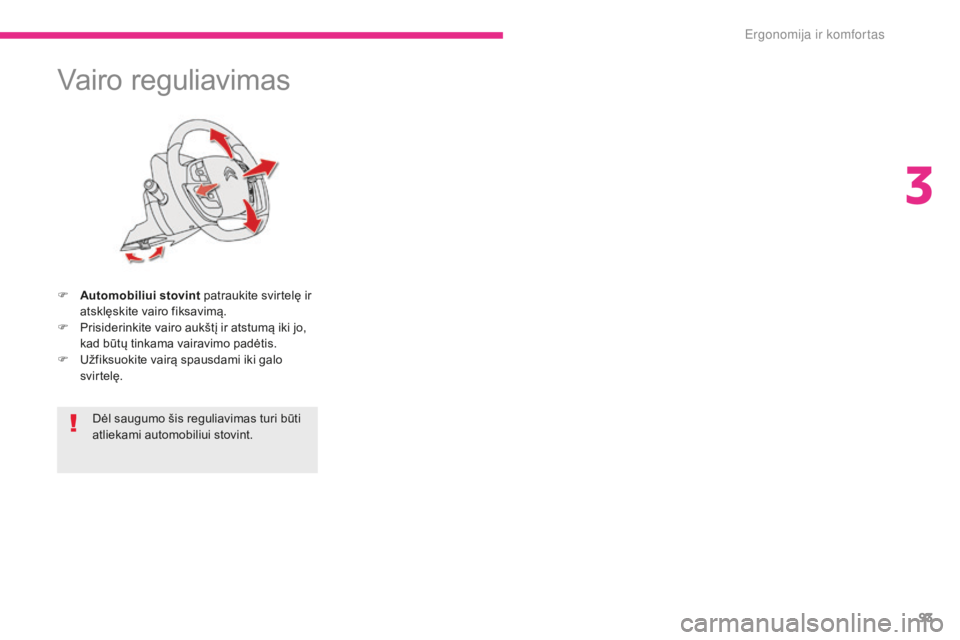

Vairo reguliavimas
F Automobiliui stovint patraukite svirtelę ir
atsklęskite vairo fiksavimą.
F

P
risiderinkite vairo aukštį ir atstumą iki jo,
kad būtų tinkama vairavimo padėtis.
F

U
žfiksuokite vairą spausdami iki galo
svir telę.
Dėl saugumo šis reguliavimas turi būti
atliekami automobiliui stovint.
3
Ergonomija ir komfortas

94
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

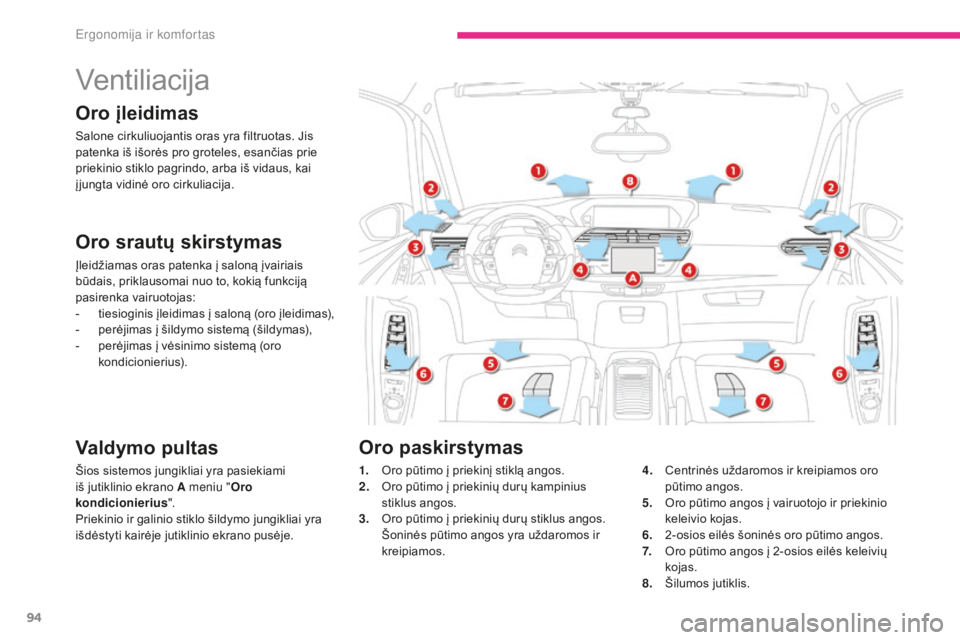

Ventiliacija
Oro įleidimas
Salone cirkuliuojantis oras yra filtruotas. Jis
patenka iš išorės pro groteles, esančias prie
priekinio stiklo pagrindo, arba iš vidaus, kai
į jungta vidinė oro cirkuliacija.
Oro srautų skirstymas
Įleidžiamas oras patenka į saloną įvairiais
būdais, priklausomai nuo to, kokią funkciją
pasirenka vairuotojas:
-
t
iesioginis įleidimas į saloną (oro įleidimas),
-

p
erėjimas į šildymo sistemą (šildymas),
-

p
erėjimas į vėsinimo sistemą (oro
kondicionierius).
Valdymo pultas
Šios sistemos jungikliai yra pasiekiami
iš jutiklinio ekrano A meniu " Oro
kondicionierius ".
Priekinio ir galinio stiklo šildymo jungikliai yra
išdėstyti kairėje jutiklinio ekrano pusėje. 1. O
ro pūtimo į priekinį stiklą angos.
2. O ro pūtimo į priekinių durų kampinius
stiklus angos.
3.
O

ro pūtimo į priekinių durų stiklus angos.
Š

oninės pūtimo angos yra uždaromos ir
kreipiamos. 4. C
entrinės uždaromos ir kreipiamos oro
pūtimo angos.
5.
O

ro pūtimo angos į vairuotojo ir priekinio
keleivio kojas.
6.
2

-osios eilės šoninės oro pūtimo angos.
7.
O

ro pūtimo angos į 2-osios eilės keleivių
kojas.
8.
Š

ilumos jutiklis.
Oro paskirstymas
Ergonomija ir komfortas

95
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

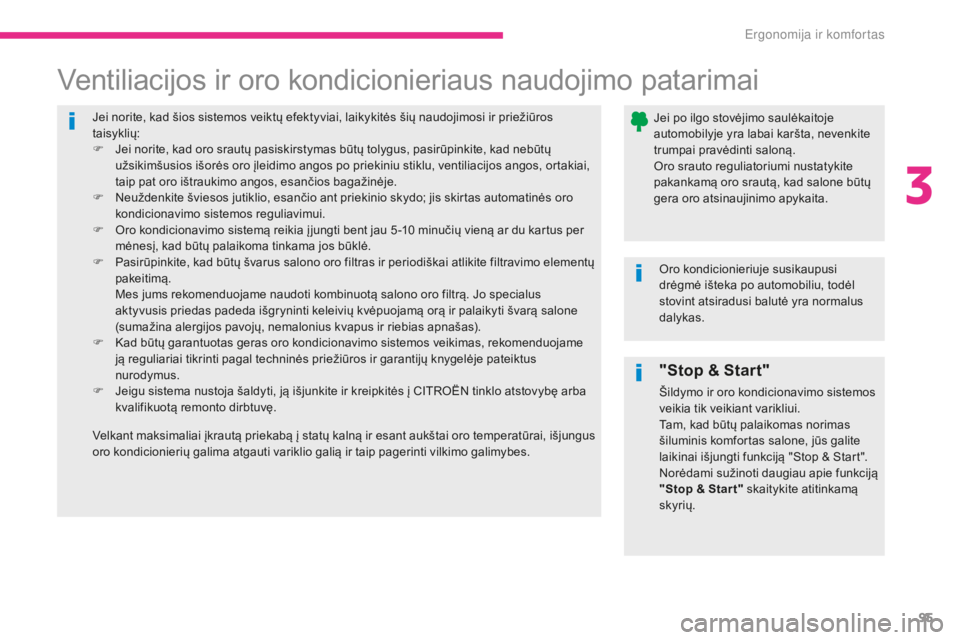

Jei norite, kad šios sistemos veiktų efektyviai, laikykitės šių naudojimosi ir priežiūros
taisyklių:
F
J
ei norite, kad oro srautų pasiskirstymas būtų tolygus, pasirūpinkite, kad nebūtų
užsikimšusios išorės oro įleidimo angos po priekiniu stiklu, ventiliacijos angos, ortakiai,
taip pat oro ištraukimo angos, esančios bagažinėje.
F

N
euždenkite šviesos jutiklio, esančio ant priekinio skydo; jis skirtas automatinės oro
kondicionavimo sistemos reguliavimui.
F

O
ro kondicionavimo sistemą reikia į jungti bent jau 5 -10 minučių vieną ar du kartus per
mėnesį, kad būtų palaikoma tinkama jos būklė.
F

P
asirūpinkite, kad būtų švarus salono oro filtras ir periodiškai atlikite filtravimo elementų
pakeitimą.
M

es jums rekomenduojame naudoti kombinuotą salono oro filtrą. Jo specialus
aktyvusis priedas padeda išgryninti keleivių kvėpuojamą orą ir palaikyti švarą salone
(sumažina alergijos pavojų, nemalonius kvapus ir riebias apnašas).
F

K
ad būtų garantuotas geras oro kondicionavimo sistemos veikimas, rekomenduojame
ją reguliariai tikrinti pagal techninės priežiūros ir garantijų knygelėje pateiktus
nurodymus.
F

J
eigu sistema nustoja šaldyti, ją išjunkite ir kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Ventiliacijos ir oro kondicionieriaus naudojimo patarimai
Jei po ilgo stovėjimo saulėkaitoje
automobilyje yra labai karšta, nevenkite
trumpai pravėdinti saloną.
Oro srauto reguliatoriumi nustatykite
pakankamą oro srautą, kad salone būtų
gera oro atsinaujinimo apykaita.
Oro kondicionieriuje susikaupusi
drėgmė išteka po automobiliu, todėl
stovint atsiradusi balutė yra normalus
dalykas.
Velkant maksimaliai įkrautą priekabą į statų kalną ir esant aukštai oro temperatūrai, išjungus
oro kondicionierių galima atgauti variklio galią ir taip pagerinti vilkimo galimybes.
"Stop & Start"
Šildymo ir oro kondicionavimo sistemos
veikia tik veikiant varikliui.
Tam, kad būtų palaikomas norimas
šiluminis komfortas salone, jūs galite
laikinai išjungti funkciją "Stop & Start".
Norėdami sužinoti daugiau apie funkciją
"Stop & Star t" skaitykite atitinkamą
skyrių.
3
E

96
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

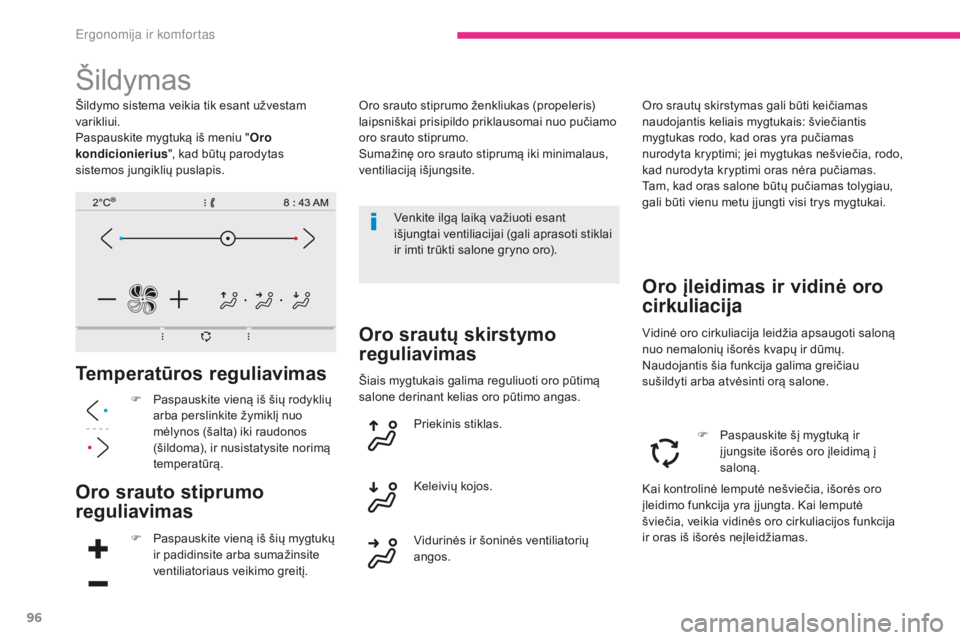

Šildymas
Temperatūros reguliavimas
F Paspauskite vieną iš šių rodyklių arba perslinkite žymiklį nuo
mėlynos (šalta) iki raudonos
(šildoma), ir nusistatysite norimą
temperatūrą.
Oro srauto stiprumo
reguliavimas
F Paspauskite vieną iš šių mygtukų ir padidinsite arba sumažinsite
ventiliatoriaus veikimo greitį.
Oro srautų skirstymo
reguliavimasVidinė oro cirkuliacija leidžia apsaugoti saloną
nuo nemalonių išorės kvapų ir dūmų.
Naudojantis šia funkcija galima greičiau
sušildyti arba atvėsinti orą salone.
Priekinis stiklas.
Vidurinės ir šoninės ventiliatorių
angos. Keleivių kojos. Oro srautų skirstymas gali būti keičiamas
naudojantis keliais mygtukais: šviečiantis
mygtukas rodo, kad oras yra pučiamas
nurodyta kryptimi; jei mygtukas nešviečia, rodo,
kad nurodyta kryptimi oras nėra pučiamas.
Tam, kad oras salone būtų pučiamas tolygiau,
gali būti vienu metu į jungti visi trys mygtukai.
Oro įleidimas ir vidinė oro
cirkuliacija
F Paspauskite šį mygtuką ir
į jungsite išorės oro įleidimą į
saloną.
Venkite ilgą laiką važiuoti esant
išjungtai ventiliacijai (gali aprasoti stiklai
ir imti trūkti salone gryno oro).
Šildymo sistema veikia tik esant užvestam
varikliui.
Paspauskite mygtuką iš meniu "
Oro
kondicionierius ", kad būtų parodytas
sistemos jungiklių puslapis. Oro srauto stiprumo ženkliukas (propeleris)
laipsniškai prisipildo priklausomai nuo pučiamo
oro srauto stiprumo.
Sumažinę oro srauto stiprumą iki minimalaus,
ventiliaciją išjungsite.
Šiais mygtukais galima reguliuoti oro pūtimą
salone derinant kelias oro pūtimo angas.
Kai kontrolinė lemputė nešviečia, išorės oro
įleidimo funkcija yra į jungta. Kai lemputė
šviečia, veikia vidinės oro cirkuliacijos funkcija
ir oras iš išorės neįleidžiamas.
Ergonomija ir komfortas

97
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

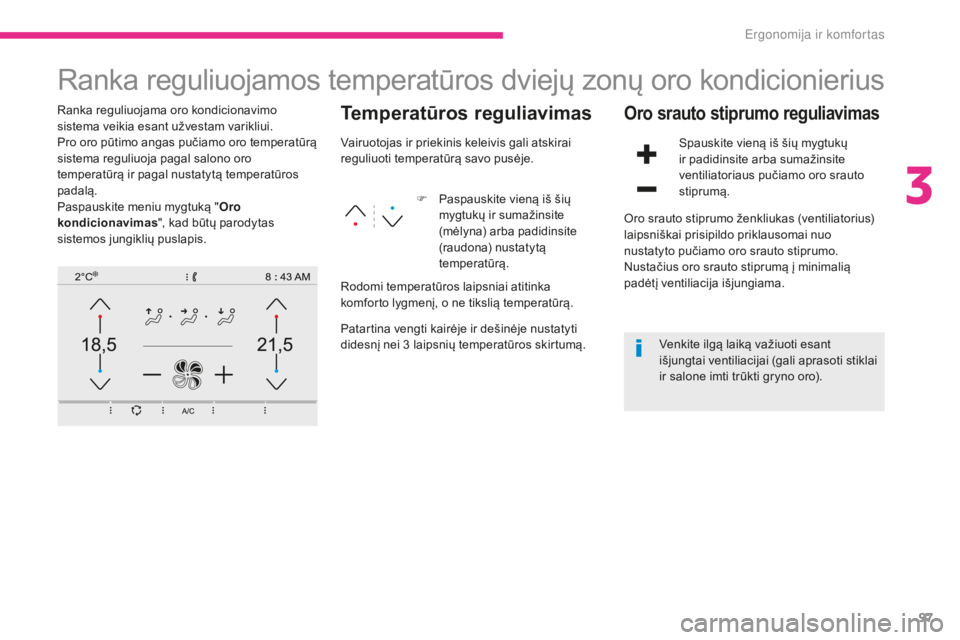

Ranka reguliuojamos temperatūros dviejų zonų oro kondicionierius
Ranka reguliuojama oro kondicionavimo
sistema veikia esant užvestam varikliui.
Pro oro pūtimo angas pučiamo oro temperatūrą
sistema reguliuoja pagal salono oro
temperatūrą ir pagal nustatytą temperatūros
padalą.
Paspauskite meniu mygtuką "Oro
kondicionavimas ", kad būtų parodytas
sistemos jungiklių puslapis.Temperatūros reguliavimas
F Paspauskite vieną iš šių mygtukų ir sumažinsite
(mėlyna) arba padidinsite
(raudona) nustatytą
temperatūrą.
Oro srauto stiprumo reguliavimas
Spauskite vieną iš šių mygtukų
ir padidinsite arba sumažinsite
ventiliatoriaus pučiamo oro srauto
stiprumą.
Vairuotojas ir priekinis keleivis gali atskirai
reguliuoti temperatūrą savo pusėje.
Rodomi temperatūros laipsniai atitinka
komforto lygmenį, o ne tikslią temperatūrą.
Patartina vengti kairėje ir dešinėje nustatyti
didesnį nei 3

laipsnių temperatūros skirtumą. Oro srauto stiprumo ženkliukas (ventiliatorius)
laipsniškai prisipildo priklausomai nuo
nustatyto pučiamo oro srauto stiprumo.
Nustačius oro srauto stiprumą į minimalią
padėtį ventiliacija išjungiama.
Venkite ilgą laiką važiuoti esant
išjungtai ventiliacijai (gali aprasoti stiklai
ir salone imti trūkti gryno oro).
3
Ergonomija ir komfortas

98
C4-Picasso-II_lt_Chap03_ergonomie-confort_ed02-2016

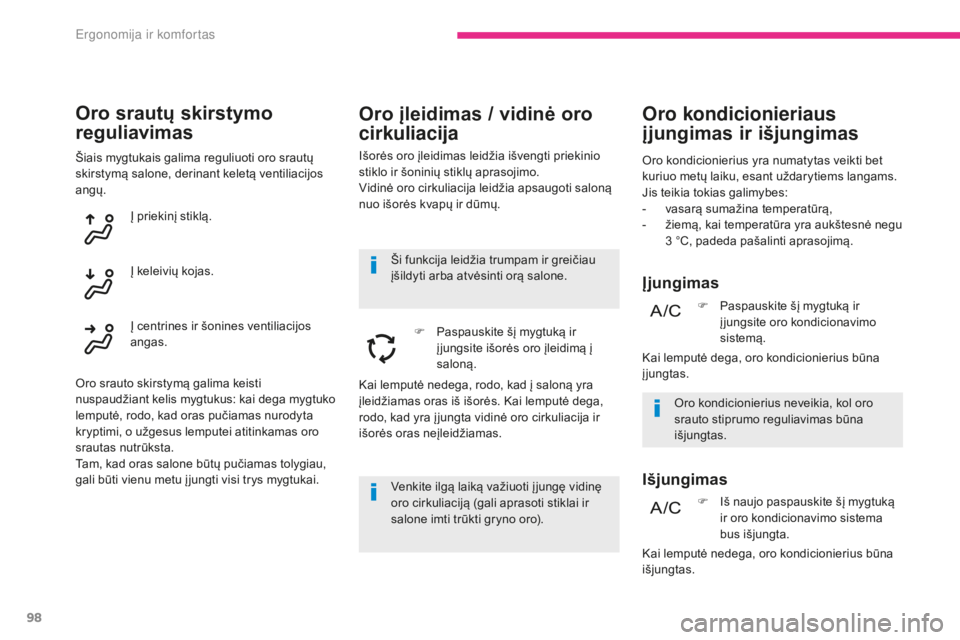

Oro įleidimas / vidinė oro
cirkuliacija
Išorės oro įleidimas leidžia išvengti priekinio
stiklo ir šoninių stiklų aprasojimo.
Vidinė oro cirkuliacija leidžia apsaugoti saloną
nuo išorės kvapų ir dūmų.F

P
aspauskite šį mygtuką ir
į jungsite išorės oro įleidimą į
saloną.
Oro kondicionieriaus
įjungimas ir išjungimas
Įjungimas
Išjungimas
Oro kondicionierius neveikia, kol oro
srauto stiprumo reguliavimas būna
išjungtas. F

P
aspauskite šį mygtuką ir
į jungsite oro kondicionavimo
sistemą.
Venkite ilgą laiką važiuoti į jungę vidinę
oro cirkuliaciją (gali aprasoti stiklai ir
salone imti trūkti gryno oro). Ši funkcija leidžia trumpam ir greičiau
įšildyti arba atvėsinti orą salone. Oro kondicionierius yra numatytas veikti bet
kuriuo metų laiku, esant uždarytiems langams.
Jis teikia tokias galimybes:
-

v

asarą sumažina temperatūrą,
-

ž

iemą, kai temperatūra yra aukštesnė negu
3
°C, padeda pašalinti aprasojimą.
F
I
š naujo paspauskite šį mygtuką
ir oro kondicionavimo sistema
bus išjungta.
Oro srautų skirstymo
reguliavimas
Šiais mygtukais galima reguliuoti oro srautų
skirstymą salone, derinant keletą ventiliacijos
angų.
Į priekinį stiklą.
Oro srauto skirstymą galima keisti
nuspaudžiant kelis mygtukus: kai dega mygtuko
lemputė, rodo, kad oras pučiamas nurodyta
kryptimi, o užgesus lemputei atitinkamas oro
srautas nutrūksta.
Tam, kad oras salone būtų pučiamas tolygiau,
gali būti vienu metu į jungti visi trys mygtukai. Į keleivių kojas.
Į centrines ir šonines ventiliacijos
angas.
Kai lemputė nedega, rodo, kad į saloną yra
įleidžiamas oras iš išorės. Kai lemputė dega,
rodo, kad yra į jungta vidinė oro cirkuliacija ir
išorės oras neįleidžiamas. Kai lemputė dega, oro kondicionierius būna
įjungtas.
Kai lemputė nedega, oro kondicionierius būna
išjungtas.
Ergonomija ir komfortas
