129

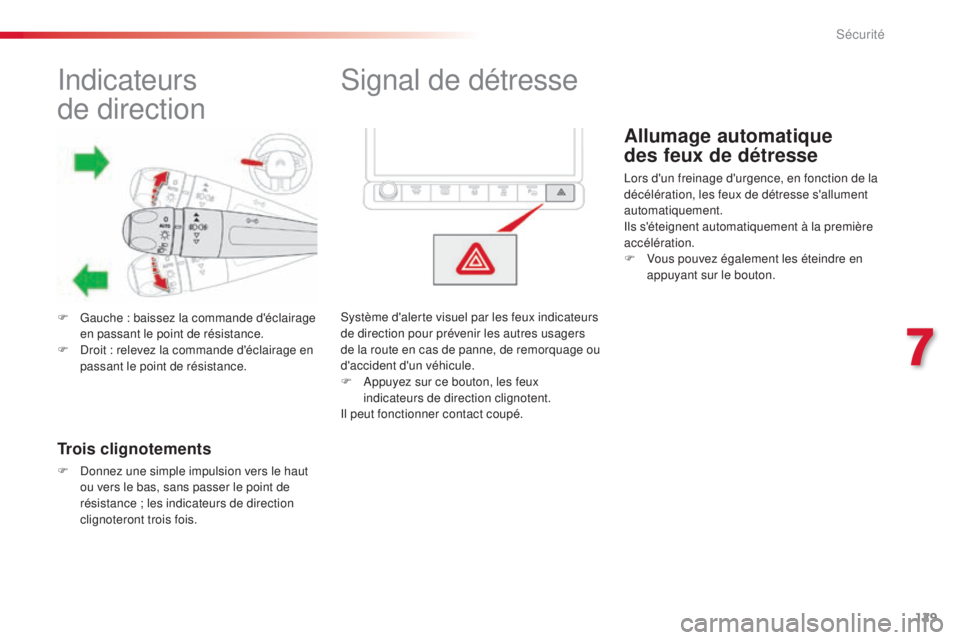

Indicateurs
de

direction
F Gauche : baissez la commande d'éclairage
en passant le point de résistance.
F

D
roit : relevez la commande d'éclairage en
passant le point de résistance.
Trois clignotements
F Donnez une simple impulsion vers le haut ou vers le bas, sans passer le point de
résistance ; les indicateurs de direction
clignoteront trois fois.
Signal de détresse
Système d'alerte visuel par les feux indicateurs
de direction pour prévenir les autres usagers
de la route en cas de panne, de remorquage ou
d'accident d'un véhicule.
F

A
ppuyez sur ce bouton, les feux
indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique
des feux de détresse
Lors d'un freinage d'urgence, en fonction de la
décélération, les feux de détresse s'allument
automatiquement.
Ils s'éteignent automatiquement à la première
accélération.
F

V
ous pouvez également les éteindre en
appuyant sur le bouton.
7
Sécurité

130
Ce dispositif permet de lancer un appel
d'urgence ou d'assistance vers les services
de secours ou vers la plateforme CITROËN
dédiée.
Appel d'urgence
ou

d'assistance
Pour plus de détails sur l'utilisation de cet
équipement, reportez-vous à la rubrique "Audio
et télématique".

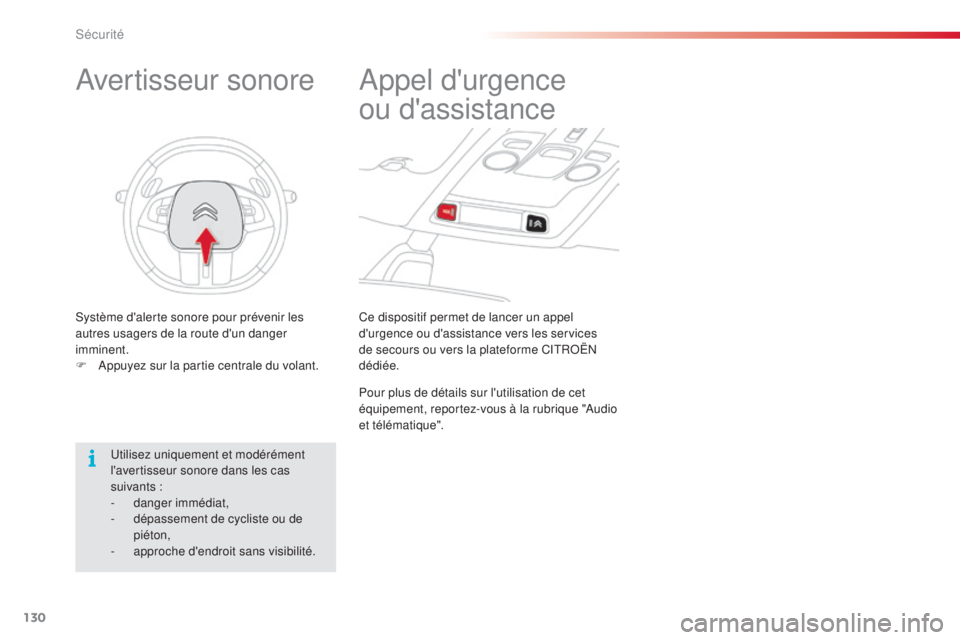

Avertisseur sonore
Système d'alerte sonore pour prévenir les
autres usagers de la route d'un danger
imminent.
F

A
ppuyez sur la partie centrale du volant.
Utilisez uniquement et modérément
l'avertisseur sonore dans les cas
suivants


:
-

d
anger immédiat,
-

d
épassement de cycliste ou de
piéton,
-
a

pproche d'endroit sans visibilité.
Sécurité

131

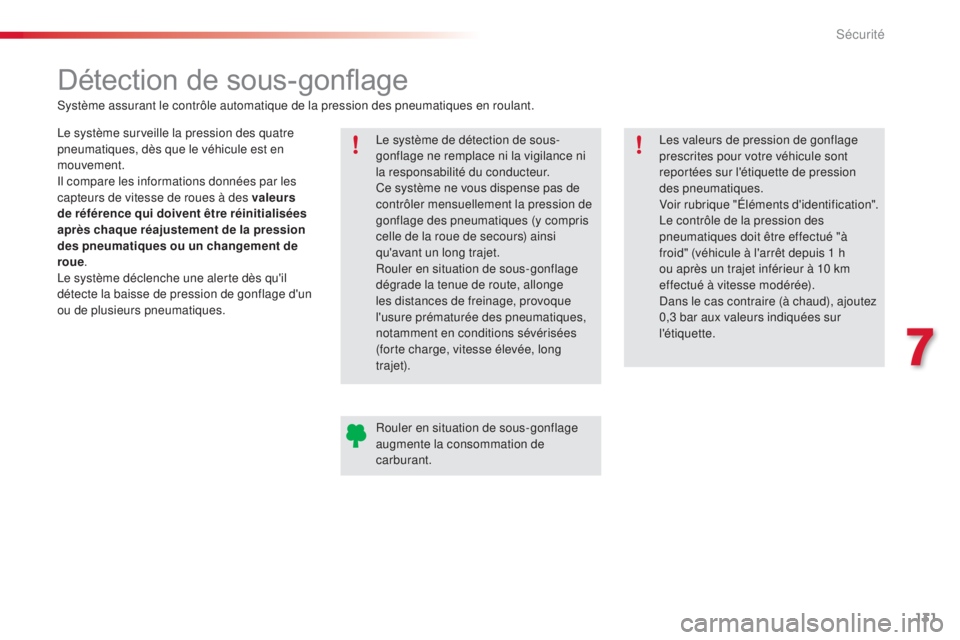

Détection de sous-gonflage
Le système surveille la pression des quatre
pneumatiques, dès que le véhicule est en
mouvement.
Il compare les informations données par les
capteurs de vitesse de roues à des valeurs
de référence qui doivent être réinitialisées
après chaque réajustement de la pression
des pneumatiques ou un changement de
roue.
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques. Le système de détection de sous-
gonflage ne remplace ni la vigilance ni
la responsabilité du conducteur.
Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours) ainsi
qu'avant un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées
(forte charge, vitesse élevée, long
trajet).
Système assurant le contrôle automatique de la pression des pneumatiques en roulant.
Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression
des pneumatiques.
Voir rubrique "Éléments d'identification".
Le contrôle de la pression des
pneumatiques doit être effectué "à
froid" (véhicule à l'arrêt depuis 1 h
ou après un trajet inférieur à 10 km
effectué à vitesse modérée).
Dans le cas contraire (à chaud), ajoutez
0,3 bar aux valeurs indiquées sur
l'étiquette.
Rouler en situation de sous-gonflage
augmente la consommation de
carburant.
7
Sécurité

132

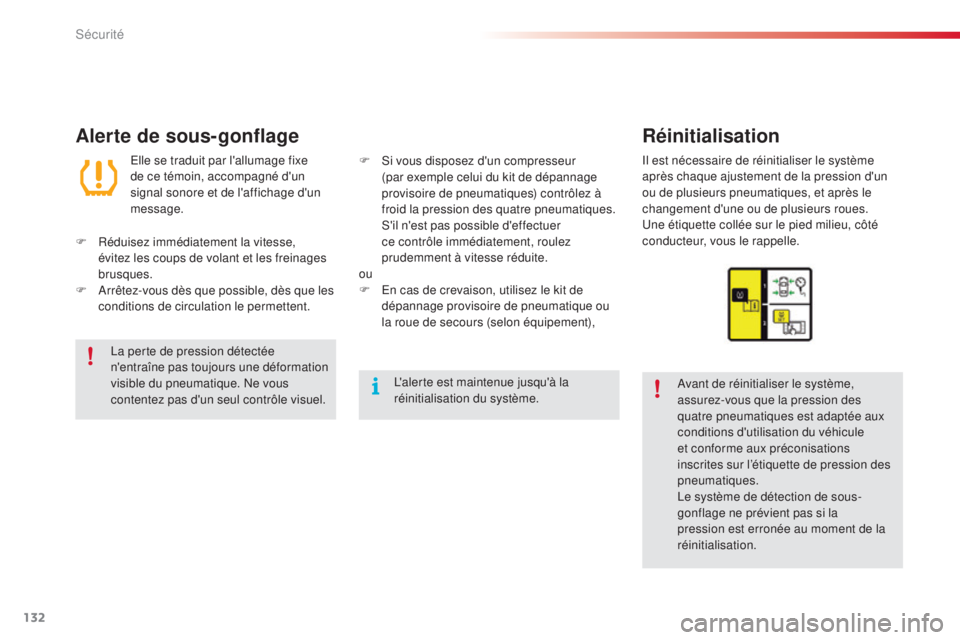

Alerte de sous-gonflageRéinitialisation
Avant de réinitialiser le système,
assurez-vous que la pression des
quatre pneumatiques est adaptée aux
conditions d'utilisation du véhicule
et conforme aux préconisations
inscrites sur l’étiquette de pression des
pneumatiques.
Le système de détection de sous-
gonflage ne prévient pas si la
pression est erronée au moment de la
réinitialisation.
Elle se traduit par l'allumage fixe
de ce témoin, accompagné d'un
signal sonore et de l'affichage d'un
message.
Il est nécessaire de réinitialiser le système
après chaque ajustement de la pression d'un
ou de plusieurs pneumatiques, et après le
changement d'une ou de plusieurs roues.
Une étiquette collée sur le pied milieu, côté
conducteur, vous le rappelle.
F

R

éduisez immédiatement la vitesse,
évitez les coups de volant et les freinages
brusques.
F

A

rrêtez-vous dès que possible, dès que les
conditions de circulation le permettent. F

S

i vous disposez d'un compresseur
(par exemple celui du kit de dépannage
provisoire de pneumatiques) contrôlez à
froid la pression des quatre pneumatiques.
S'il n'est pas possible d'effectuer
ce contrôle immédiatement, roulez
prudemment à vitesse réduite.
ou
F

E

n cas de crevaison, utilisez le kit de
dépannage provisoire de pneumatique ou
la roue de secours (selon équipement),
La perte de pression détectée
n'entraîne pas toujours une déformation
visible du pneumatique. Ne vous
contentez pas d'un seul contrôle visuel. L'alerte est maintenue jusqu'à la
réinitialisation du système.
Sécurité

133

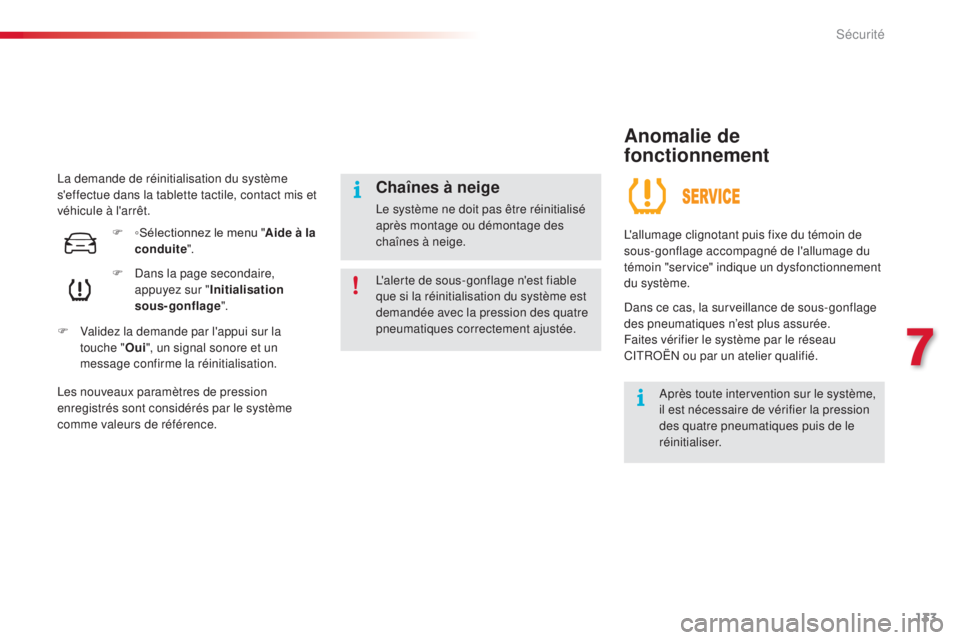

La demande de réinitialisation du système
s'effectue dans la tablette tactile, contact mis et
véhicule à l'arrêt.F

D
ans la page secondaire,
appuyez sur " Initialisation
sous-gonflage ".
F

V
alidez la demande par l'appui sur la
touche " Oui", un signal sonore et un
message confirme la réinitialisation.
Les nouveaux paramètres de pression
enregistrés sont considérés par le système
comme valeurs de référence.
Anomalie de
fonctionnement
L'allumage clignotant puis fixe du témoin de
sous-gonflage accompagné de l'allumage du
témoin "service" indique un dysfonctionnement
du système.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n’est plus assurée.
Faites vérifier le système par le réseau
CITROËN ou par un atelier qualifié.
Après toute intervention sur le système,
il est nécessaire de vérifier la pression
des quatre pneumatiques puis de le
réinitialiser.
L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Chaînes à neige
Le système ne doit pas être réinitialisé
après montage ou démontage des
chaînes à neige.
F

◦

Sélectionnez le menu " Aide à la
conduite ".
7
Sécurité

134

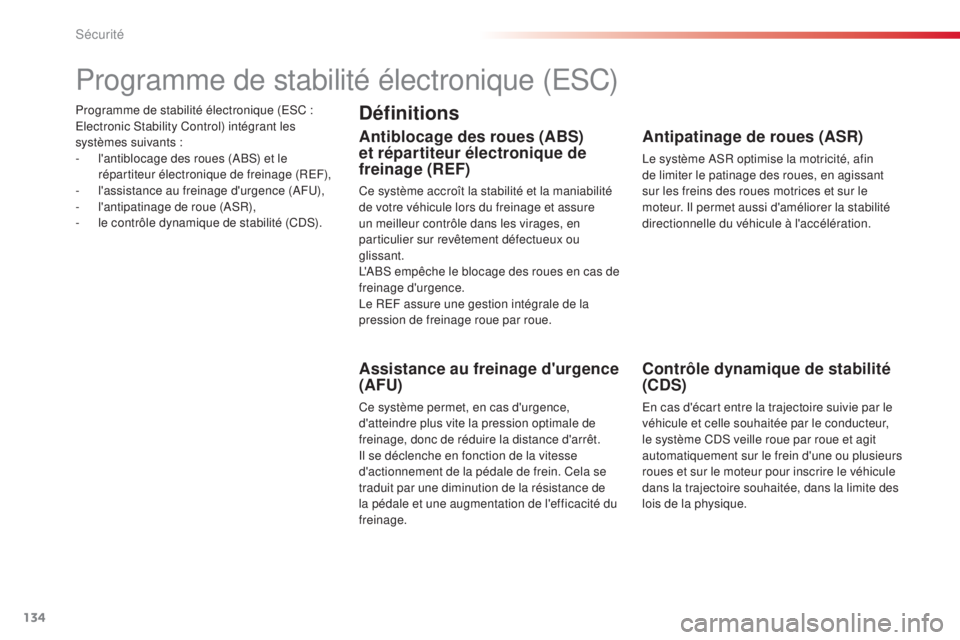

Programme de stabilité électronique (ESC :
E lectronic Stability Control) intégrant les
systèmes suivants
:
-

l
'antiblocage des roues (ABS) et le
répartiteur électronique de freinage (REF),
-
l

'assistance au freinage d'urgence (AFU),
-
l

'antipatinage de roue (ASR),
-

l
e contrôle dynamique de stabilité (CDS).
Programme de stabilité électronique (ESC)
Définitions
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ce système accroît la stabilité et la maniabilité
de votre véhicule lors du freinage et assure
un meilleur contrôle dans les virages, en
particulier sur revêtement défectueux ou
glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage de roues (ASR)
Le système ASR optimise la motricité, afin
de limiter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d'améliorer la stabilité
directionnelle du véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le système CDS veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Sécurité

135
L'allumage de ce témoin, couplé au
témoin STOP, accompagné d'un
signal sonore et d'un message,
indique un dysfonctionnement du
répartiteur électronique de freinage
(REF) pouvant provoquer une perte
de contrôle du véhicule au freinage.

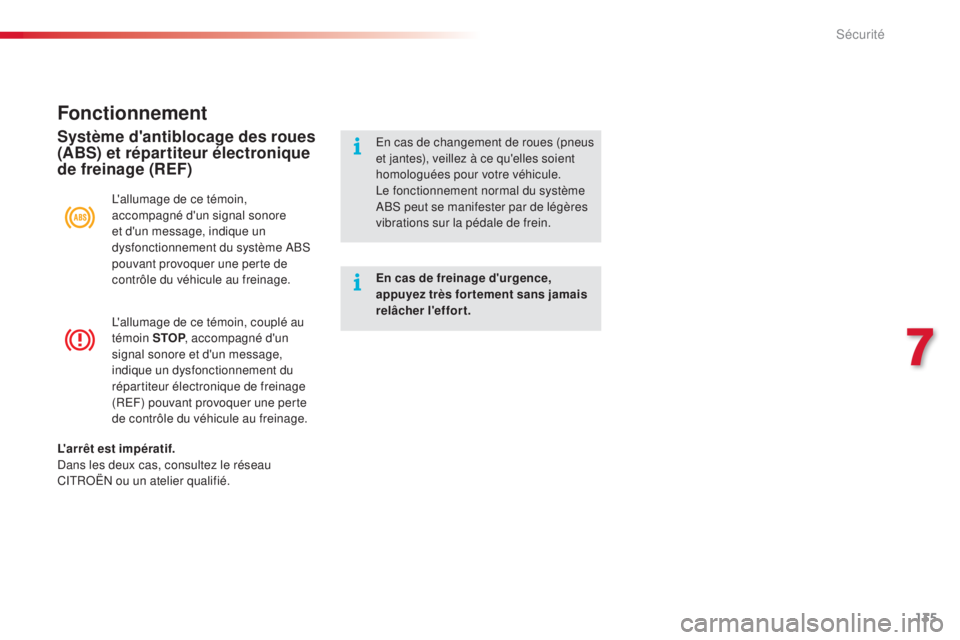

Fonctionnement
L'allumage de ce témoin,
accompagné d'un signal sonore
et d'un message, indique un
dysfonctionnement du système ABS
pouvant provoquer une perte de
contrôle du véhicule au freinage.
Système d'antiblocage des roues
(ABS) et répartiteur électronique
de freinage (REF)En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence,
appuyez très for tement sans jamais
relâcher l'effort.
L'arrêt est impératif.
Dans les deux cas, consultez le réseau
CITROËN ou un atelier qualifié.
7
Sécurité

136

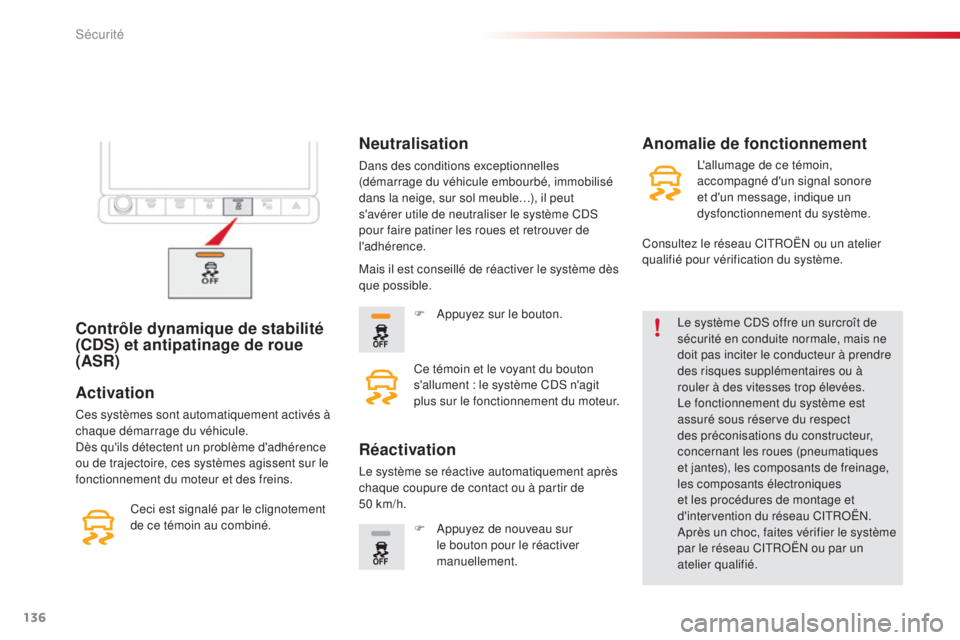

Contrôle dynamique de stabilité
(CDS) et antipatinage de roue
(ASR)Le système CDS offre un surcroît de
sécurité en conduite normale, mais ne
doit pas inciter le conducteur à prendre
des risques supplémentaires ou à
rouler à des vitesses trop élevées.
Le fonctionnement du système est
assuré sous réserve du respect
des préconisations du constructeur,
concernant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques
et les procédures de montage et
d'intervention du réseau CITROËN.
Après un choc, faites vérifier le système
par le réseau CITROËN ou par un
atelier qualifié.
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu'ils détectent un problème d'adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.
Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser le système CDS
pour faire patiner les roues et retrouver de
l'adhérence.
Ceci est signalé par le clignotement
de ce témoin au combiné.
Anomalie de fonctionnement
Mais il est conseillé de réactiver le système dès
que possible. F

A
ppuyez sur le bouton.
Ce témoin et le voyant du bouton
s'allument
: le système CDS n'agit
plus sur le fonctionnement du moteur.
Réactivation
Le système se réactive automatiquement après
chaque coupure de contact ou à partir de
50


km/h. F

A
ppuyez de nouveau sur
le bouton pour le réactiver
manuellement. L'allumage de ce témoin,
accompagné d'un signal sonore
et d'un message, indique un
dysfonctionnement du système.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Sécurité

137

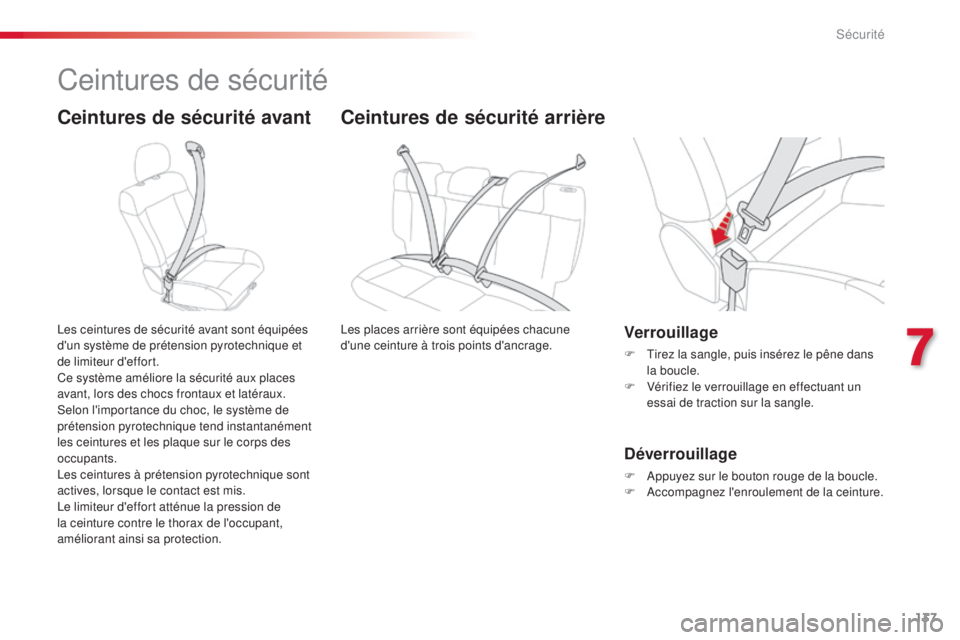

Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Ceintures de sécurité arrière
Les places arrière sont équipées chacune
d'une ceinture à trois points d'ancrage.
7
Sécurité

138
A partir d'environ 20 km/h et pendant
deux minutes, le(s) témoin(s)
clignote(nt) accompagné(s) d'un
signal sonore. Passées ces deux
minutes, le(s) témoin(s) reste(nt)
allumé(s) tant que le conducteur ou
le passager avant ne boucle(nt) pas
la ceinture.
Témoin(s) de non-bouclage /
débouclage de ceinture(s)Témoin(s) de ceinture(s) avant
À la mise du contact, le témoin 1
s'allume dans le combiné et le témoin
correspondant (
2 et 3) s'allume en
rouge dans l'afficheur des témoins de
ceinture et d'airbag frontal passager,
lorsque le conducteur et /ou le
passager avant n'a pas bouclé ou a
débouclé sa ceinture.
1.
T

émoin de non-bouclage / débouclage de
ceintures avant, dans le combiné.
2.
T

émoin de ceinture avant gauche.
3.
T

émoin de ceinture avant droite.
4.
T

émoin de ceinture arrière droite.
5.
T

émoin de ceinture arrière centrale.
6.
T

émoin de ceinture arrière gauche.
Témoin(s) de ceinture(s) arrière
Le témoin correspondant ( 4 à 6)
s'allume en rouge dans l'afficheur
des témoins de ceinture et d'airbag
frontal passager, lorsqu'un ou
plusieurs passagers arrière déboucle
sa ceinture.
Sécurité
