159

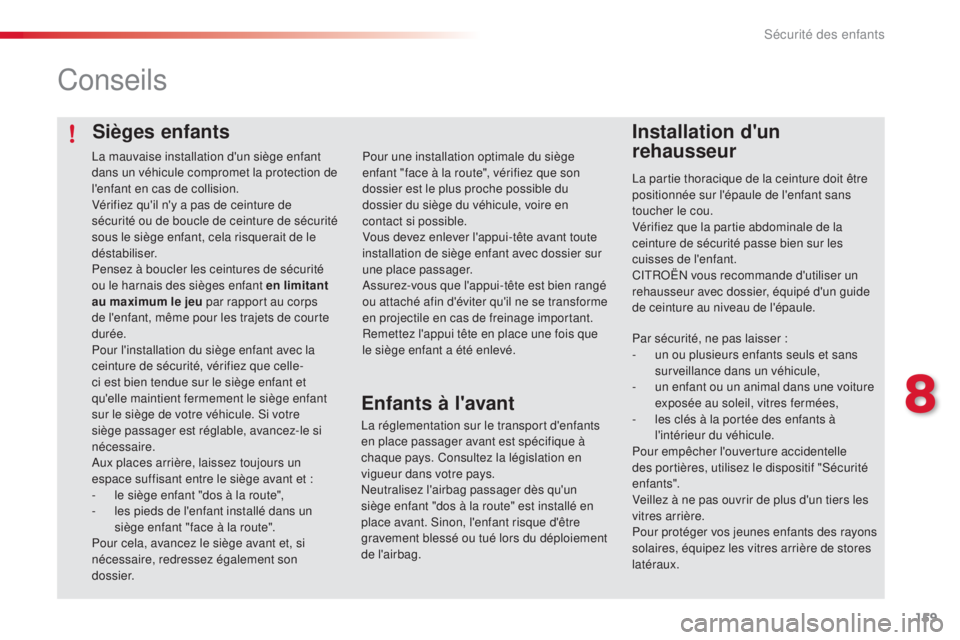

Sièges enfants
Conseils
Installation d'un
rehausseur
La partie thoracique de la ceinture doit être
positionnée sur l'épaule de l'enfant sans
toucher le cou.
Vérifiez que la partie abdominale de la
ceinture de sécurité passe bien sur les
cuisses de l'enfant.
CITROËN vous recommande d'utiliser un
rehausseur avec dossier, équipé d'un guide
de ceinture au niveau de l'épaule.
Par sécurité, ne pas laisser :
-
u
n ou plusieurs enfants seuls et sans
surveillance dans un véhicule,
-

u
n enfant ou un animal dans une voiture
exposée au soleil, vitres fermées,
-

l
es clés à la portée des enfants à
l'intérieur du véhicule.
Pour empêcher l'ouverture accidentelle
des portières, utilisez le dispositif "Sécurité
enfant s".
Veillez à ne pas ouvrir de plus d'un tiers les
vitres arrière.
Pour protéger vos jeunes enfants des rayons
solaires, équipez les vitres arrière de stores
latéraux.
Enfants à l'avant
Pour une installation optimale du siège
enfant "face à la route", vérifiez que son
dossier est le plus proche possible du
dossier du siège du véhicule, voire en
contact si possible.
Vous devez enlever l'appui-tête avant toute
installation de siège enfant avec dossier sur
une place passager.
Assurez-vous que l'appui-tête est bien rangé
ou attaché afin d'éviter qu'il ne se transforme
en projectile en cas de freinage important.
Remettez l'appui tête en place une fois que
le siège enfant a été enlevé.
La réglementation sur le transport d'enfants
en place passager avant est spécifique à
chaque pays. Consultez la législation en
vigueur dans votre pays.
Neutralisez l'airbag passager dès qu'un
siège enfant "dos à la route" est installé en
place avant. Sinon, l'enfant risque d'être
gravement blessé ou tué lors du déploiement
de l'airbag.
La mauvaise installation d'un siège enfant
dans un véhicule compromet la protection de
l'enfant en cas de collision.
Vérifiez qu'il n'y a pas de ceinture de
sécurité ou de boucle de ceinture de sécurité
sous le siège enfant, cela risquerait de le
déstabiliser.
Pensez à boucler les ceintures de sécurité
ou le harnais des sièges enfant en limitant
au maximum le jeu par rapport au corps
de l'enfant, même pour les trajets de courte
durée.
Pour l'installation du siège enfant avec la
ceinture de sécurité, vérifiez que celle-
ci est bien tendue sur le siège enfant et
qu'elle maintient fermement le siège enfant
sur le siège de votre véhicule. Si votre
siège passager est réglable, avancez-le si
nécessaire.
Aux places arrière, laissez toujours un
espace suffisant entre le siège avant et :
-

l

e siège enfant "dos à la route",
-

l

es pieds de l'enfant installé dans un
siège enfant "face à la route".
Pour cela, avancez le siège avant et, si
nécessaire, redressez également son
dossier.
8
Sécurité des enfants

160
Sécurité enfants mécanique
Verrouillage
F Avec la clé de contact, tournez la commande rouge d'un quart de tour :
-

v
ers la droite sur la porte arrière gauche,
-

v
ers la gauche sur la porte arrière droite.
Déverrouillage
F Avec la clé de contact, tournez la commande rouge d'un quart de tour :
-

v
ers la gauche sur la porte arrière
gauche,
-

v
ers la droite sur la porte arrière droite.
Dispositif mécanique pour interdire l'ouverture de la porte arrière par sa commande intérieure.
La commande est située sur le chant de chaque porte arrière.
Sécurité des enfants

161

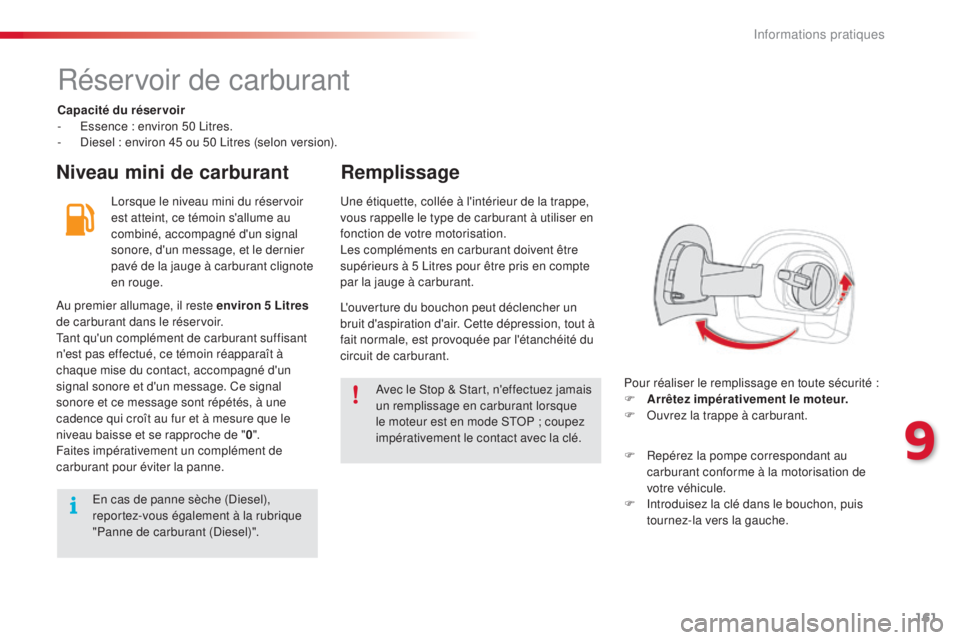

Réservoir de carburant
Capacité du réservoir
- E ssence : environ 50 Litres.
-

D
iesel : environ 45 ou 50 Litres (selon version).
Niveau mini de carburant Remplissage
Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume au
combiné, accompagné d'un signal
sonore, d'un message, et le dernier
pavé de la jauge à carburant clignote
en rouge.
Pour réaliser le remplissage en toute sécurité


:
F

A
rrêtez impérativement le moteur.
F

O
uvrez la trappe à carburant.
Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 5 Litres pour être pris en compte
par la jauge à carburant.
Au premier allumage, il reste environ 5 Litres
de carburant dans le réservoir.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné d'un
signal sonore et d'un message. Ce signal
sonore et ce message sont répétés, à une
cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de " 0".
Faites impérativement un complément de
carburant pour éviter la panne. L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à
fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé.
En cas de panne sèche (Diesel),
reportez-vous également à la rubrique
"Panne de carburant (Diesel)". F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.
F

I
ntroduisez la clé dans le bouchon, puis
tournez-la vers la gauche.
9
Informations pratiques

162

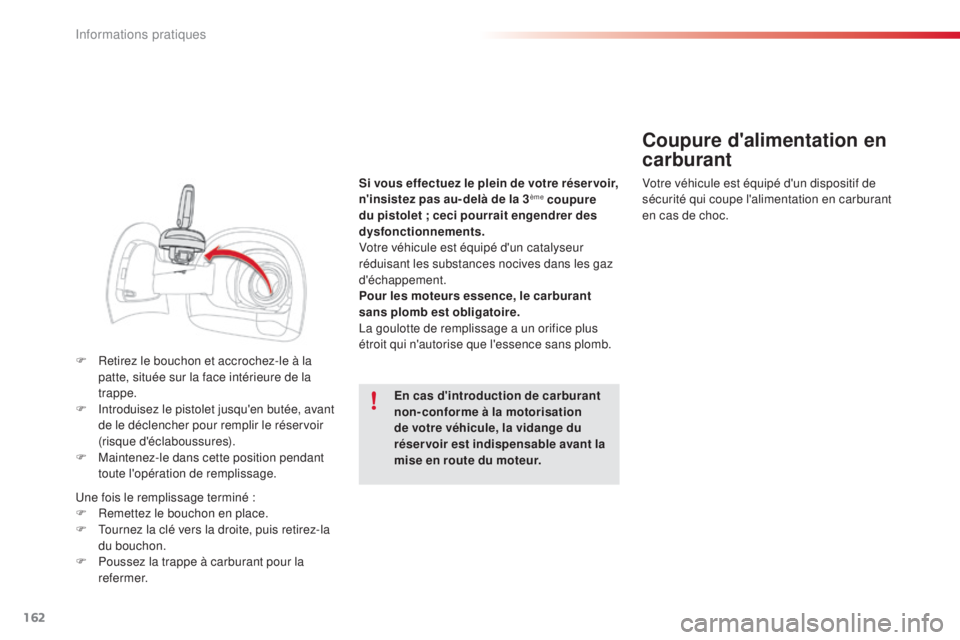

F Retirez le bouchon et accrochez-le à la patte, située sur la face intérieure de la
trappe.
F

I
ntroduisez le pistolet jusqu'en butée, avant
de le déclencher pour remplir le réservoir
(risque d'éclaboussures).
F

M
aintenez-le dans cette position pendant
toute l'opération de remplissage.
Une fois le remplissage terminé
:
F

R
emettez le bouchon en place.
F

T
ournez la clé vers la droite, puis retirez-la
du bouchon.
F

P
oussez la trappe à carburant pour la
refermer. Si vous effectuez le plein de votre réser voir,
n'insistez pas au- delà de la 3
ème coupure
du pistolet

; ceci pourrait engendrer des
dysfonctionnements.
Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant
sans plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb. Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant
en cas de choc.
Coupure d'alimentation en
carburant
En cas d'introduction de carburant
non-conforme à la motorisation
de votre véhicule, la vidange du
réser voir est indispensable avant la
mise en route du moteur.
Informations pratiques

163

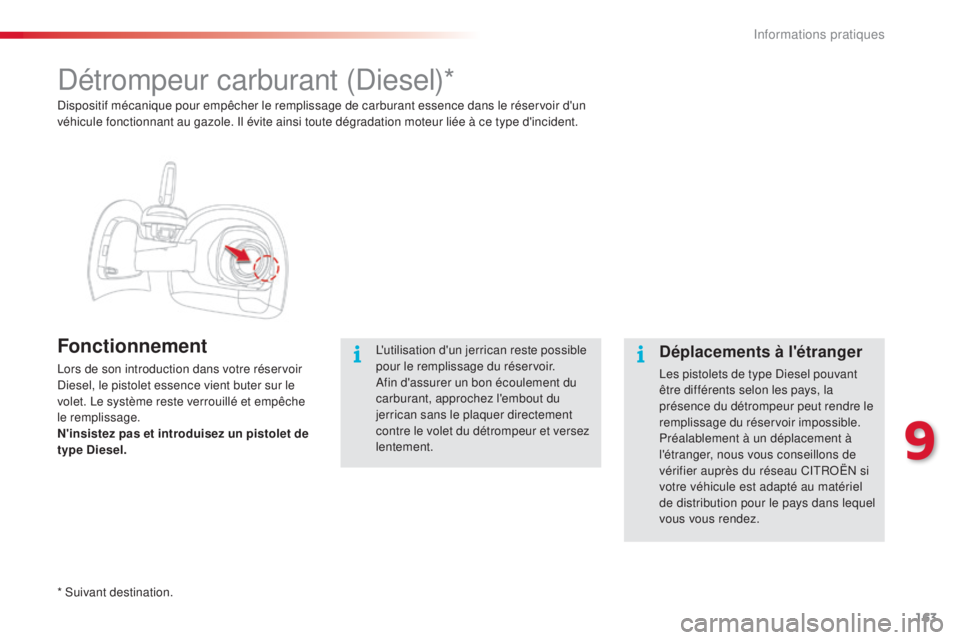

Détrompeur carburant (Diesel)*
Fonctionnement
Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.
* Suivant destination. Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du
jerrican sans le plaquer directement
contre le volet du détrompeur et versez
lentement.Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la
présence du détrompeur peut rendre le
remplissage du réservoir impossible.
Préalablement à un déplacement à
l'étranger, nous vous conseillons de
vérifier auprès du réseau CITROËN si
votre véhicule est adapté au matériel
de distribution pour le pays dans lequel
vous vous rendez.
9
Informations pratiques

164

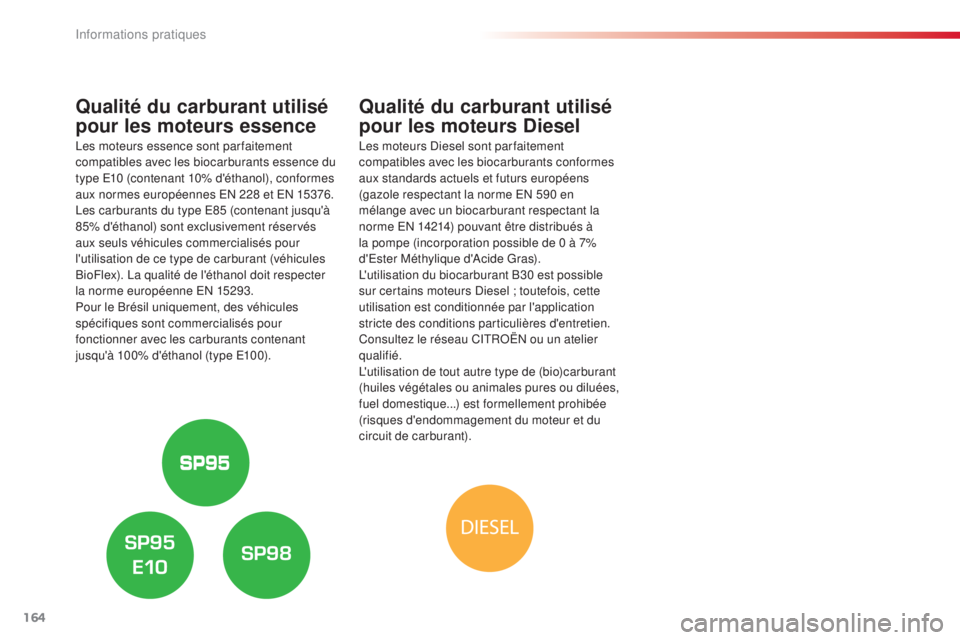

Qualité du carburant utilisé
pour les moteurs essence
Les moteurs essence sont par faitement
compatibles avec les biocarburants essence du
type E10 (contenant 10% d'éthanol), conformes
aux normes européennes EN 228 et EN 15376.
Les carburants du type E85 (contenant jusqu'à
85% d'éthanol) sont exclusivement réservés
aux seuls véhicules commercialisés pour
l'utilisation de ce type de carburant (véhicules
BioFlex). La qualité de l'éthanol doit respecter
la norme européenne EN 15293.
Pour le Brésil uniquement, des véhicules
spécifiques sont commercialisés pour
fonctionner avec les carburants contenant
jusqu'à 100% d'éthanol (type E100).
Qualité du carburant utilisé
pour les moteurs Diesel
Les moteurs Diesel sont par faitement
compatibles avec les biocarburants conformes
aux standards actuels et futurs européens
(gazole respectant la norme EN 590 en
mélange avec un biocarburant respectant la
norme EN 14214) pouvant être distribués à
la pompe (incorporation possible de 0 à 7%
d'Ester Méthylique d'Acide Gras).
L'utilisation du biocarburant B30 est possible
sur certains moteurs Diesel ; toutefois, cette
utilisation est conditionnée par l'application
stricte des conditions particulières d'entretien.
Consultez le réseau CITROËN ou un atelier
qualifié.
L'utilisation de tout autre type de (bio)carburant
(huiles végétales ou animales pures ou diluées,
fuel domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
Informations pratiques

165

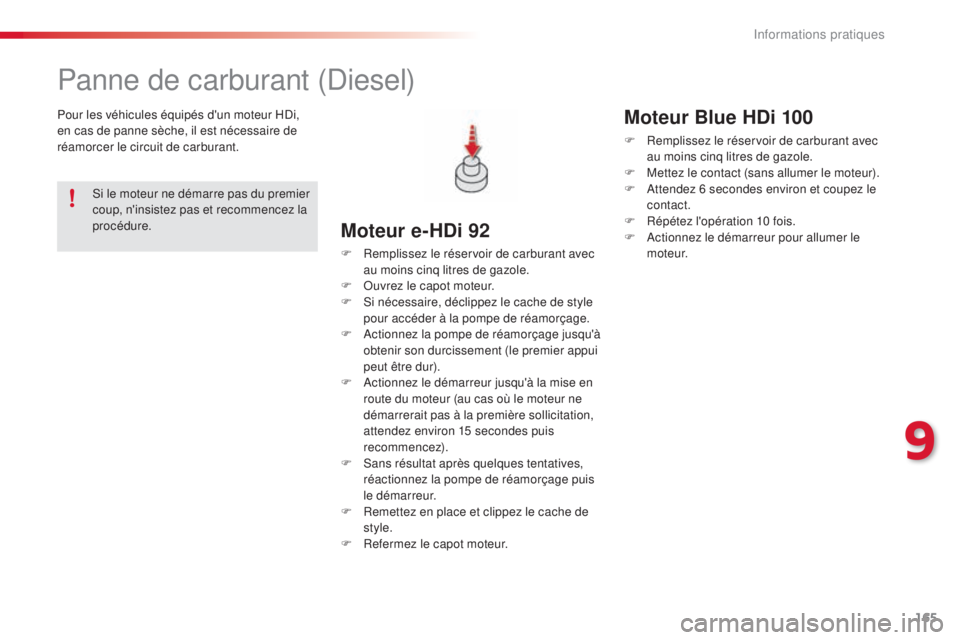

Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Moteur e-HDi 92
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15


secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
emettez en place et clippez le cache de
style.
F

R
efermez le capot moteur.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteur Blue HDi 100
F Remplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F

M
ettez le contact (sans allumer le moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour allumer le
moteur.
9
Informations pratiques

166

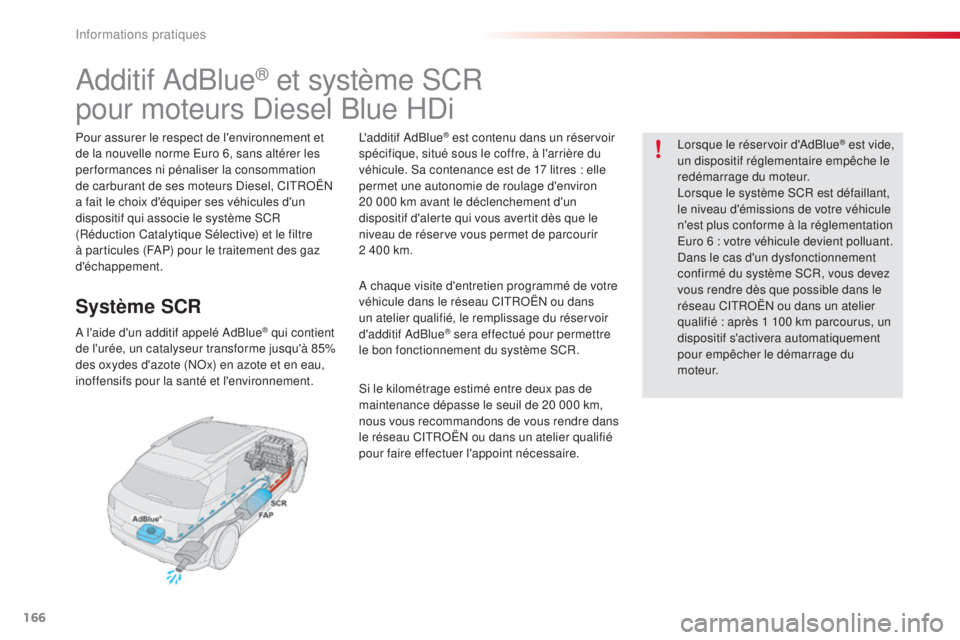

Additif AdBlue® et système SCR
pour moteurs Diesel Blue HDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
L'additif AdBlue® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000 km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400 km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
Informations pratiques

167

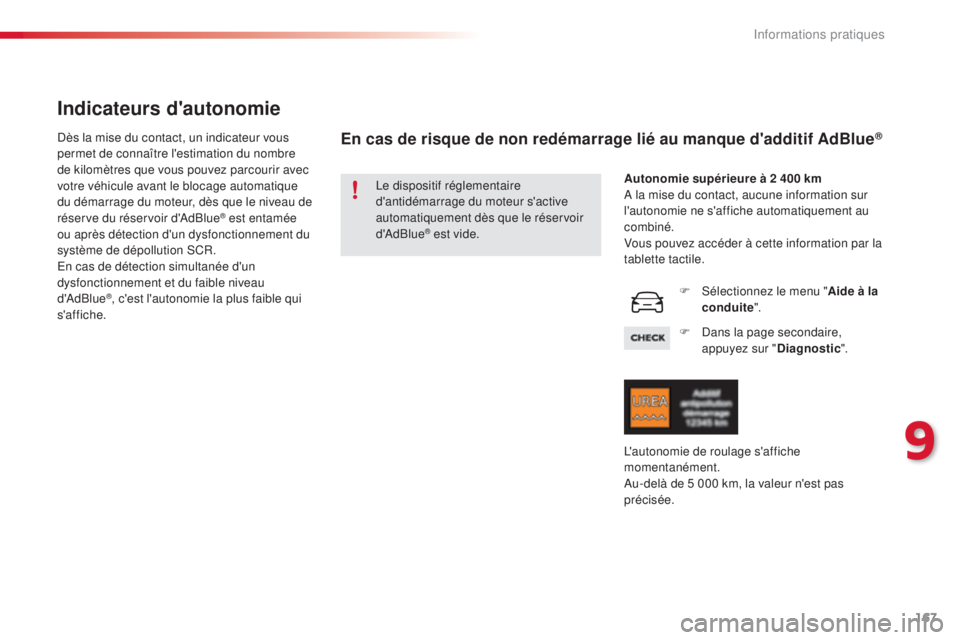

Indicateurs d'autonomie
Dès la mise du contact, un indicateur vous
permet de connaître l'estimation du nombre
de kilomètres que vous pouvez parcourir avec
votre véhicule avant le blocage automatique
du démarrage du moteur, dès que le niveau de
réserve du réservoir d'AdBlue
® est entamée
ou après détection d'un dysfonctionnement du
système de dépollution SCR.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche. Autonomie supérieure à 2
400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
Vous pouvez accéder à cette information par la
tablette tactile.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
F Sélectionnez le menu "
Aide à la
conduite ".
F

D
ans la page secondaire,
appuyez sur " Diagnostic".
L'autonomie de roulage s'affiche
momentanément.
Au-delà de 5
000 km, la valeur n'est pas
précisée.
9
Informations pratiques

168

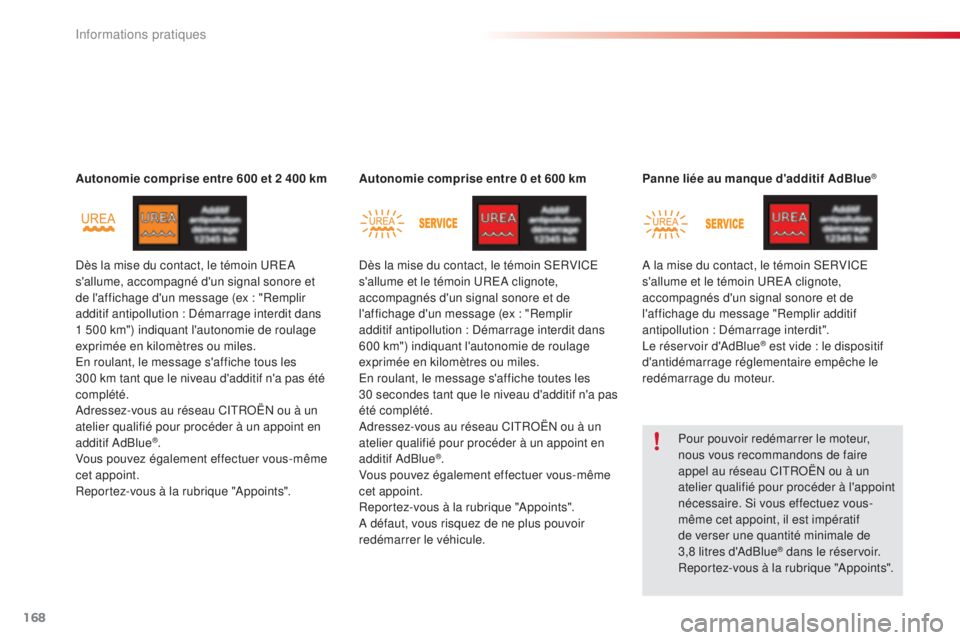

Autonomie comprise entre 600 et 2 400 km Autonomie comprise entre 0 et 600 km Panne liée au manque d'additif AdBlue®
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à un
atelier qualifié pour procéder à l'appoint
nécessaire. Si vous effectuez vous-
même cet appoint, il est impératif
de verser une quantité minimale de
3,8


litres d'AdBlue
® dans le réservoir.
Reportez-vous à la rubrique "Appoints".
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex

: "Remplir
additif antipollution


: Démarrage interdit dans
1

500

km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300

km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex
: "Remplir
additif antipollution

: Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
A défaut, vous risquez de ne plus pouvoir
redémarrer le véhicule. A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Informations pratiques
