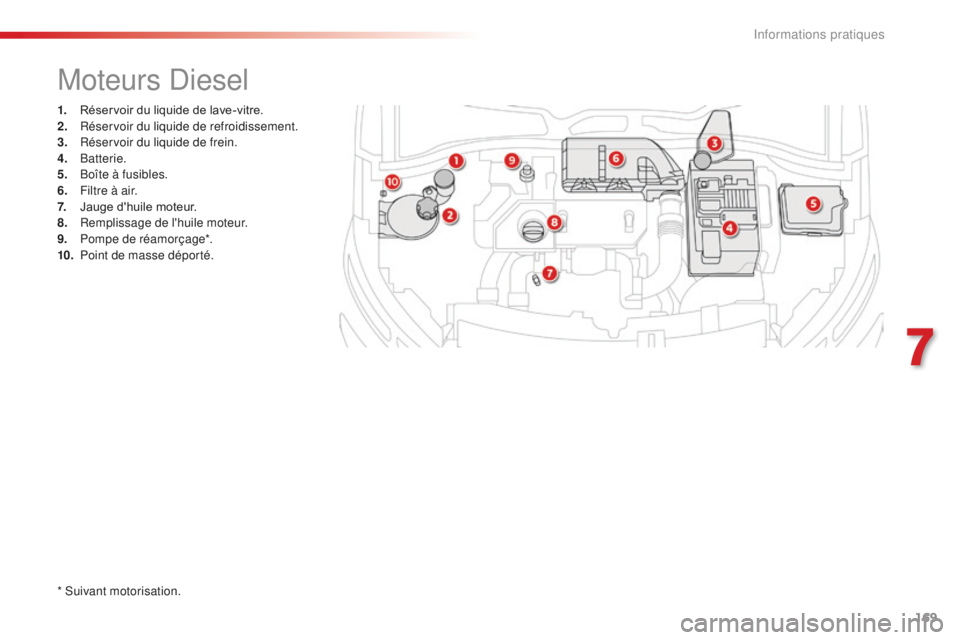

1. Réservoir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
3.
R

éservoir du liquide de frein.
4.
B

atterie.
5.
B

oîte à fusibles.
6.
F

iltre à air.
7.
J

auge d'huile moteur.
8.
R

emplissage de l'huile moteur.
9.
P

ompe de réamorçage*.
10.
P

oint de masse déporté.
Moteurs Diesel
* Suivant motorisation.
7
Informations pratiques

170

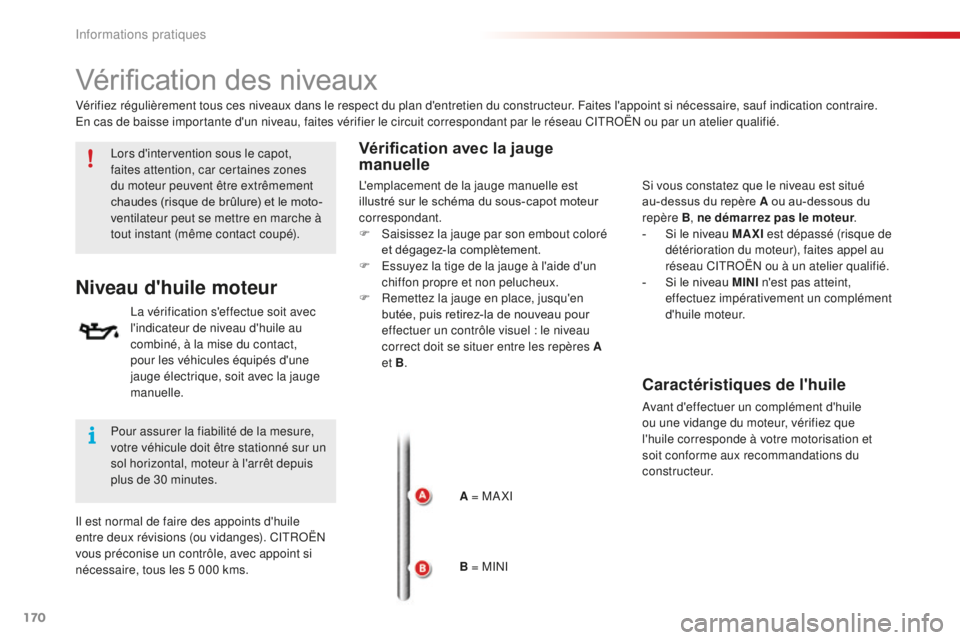

Vérification des niveaux
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Vérification avec la jauge
manuelle
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
A = MA XI
B = MINI
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30 minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms. L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et
B.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Informations pratiques

171

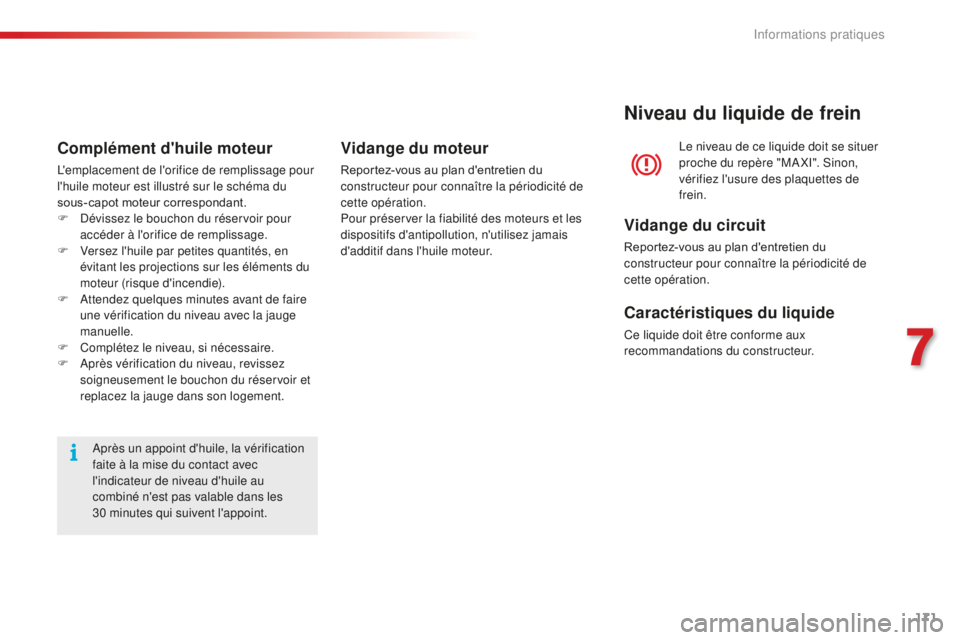

Après un appoint d'huile, la vérification
faite à la mise du contact avec
l'indicateur de niveau d'huile au
combiné n'est pas valable dans les
30

minutes qui suivent l'appoint.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur. Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
7
Informations pratiques

172

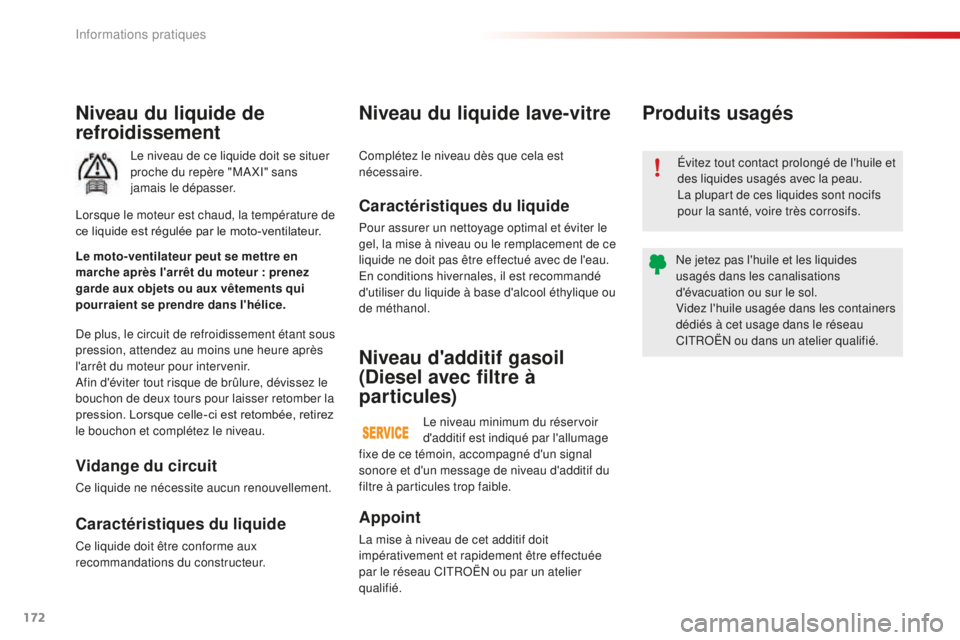

Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Vidange du circuit
Ce liquide ne nécessite aucun renouvellement. Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice. Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Niveau du liquide lave-vitre
Complétez le niveau dès que cela est
nécessaire.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou par un atelier
qualifié.
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum du réservoir
d'additif est indiqué par l'allumage Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Produits usagés
fixe de ce témoin, accompagné d'un signal
sonore et d'un message de niveau d'additif du
filtre à particules trop faible.
Informations pratiques

173

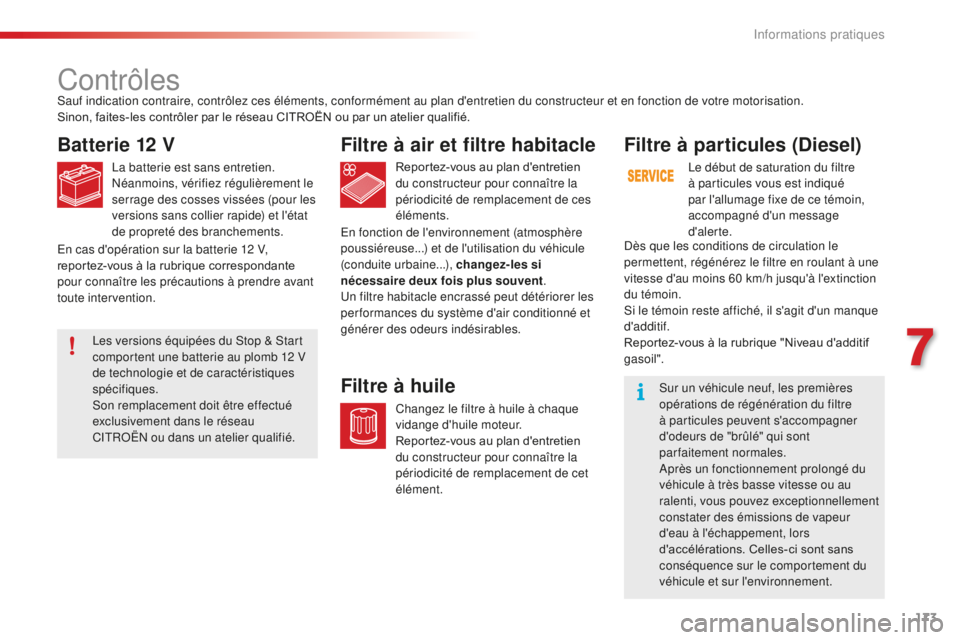

Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement le
serrage des cosses vissées (pour les
versions sans collier rapide) et l'état
de propreté des branchements.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message
d'alerte.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif.
Reportez-vous à la rubrique "Niveau d'additif
gasoil".
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
En cas d'opération sur la batterie 12 V,
reportez-vous à la rubrique correspondante
pour connaître les précautions à prendre avant
toute intervention.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
CITROËN ou dans un atelier qualifié.
7
Informations pratiques

174

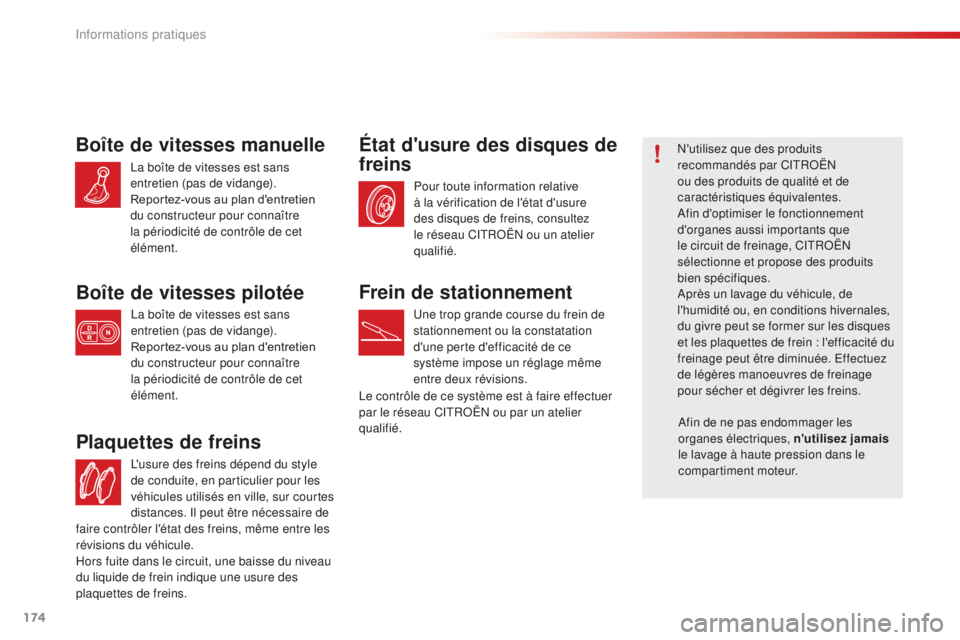

L'usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
Plaquettes de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
État d'usure des disques de
freinsN'utilisez que des produits
recommandés par CITROËN
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, CITROËN
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié. Afin de ne pas endommager les
organes électriques, n'utilisez jamais

le lavage à haute pression dans le
compartiment moteur.
faire contrôler l'état des freins, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Informations pratiques

175

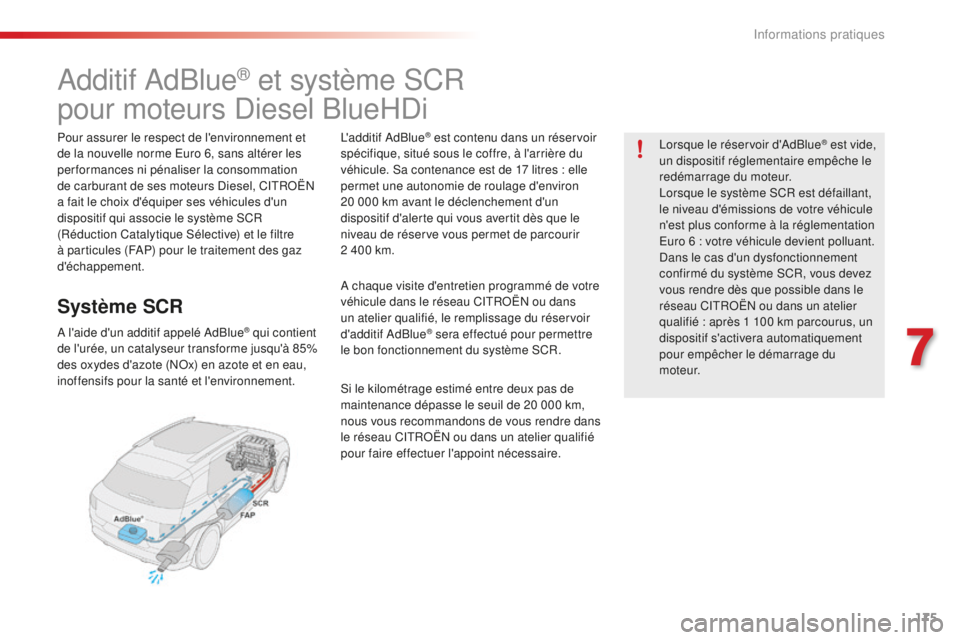

Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
L'additif AdBlue® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
7
Informations pratiques

176

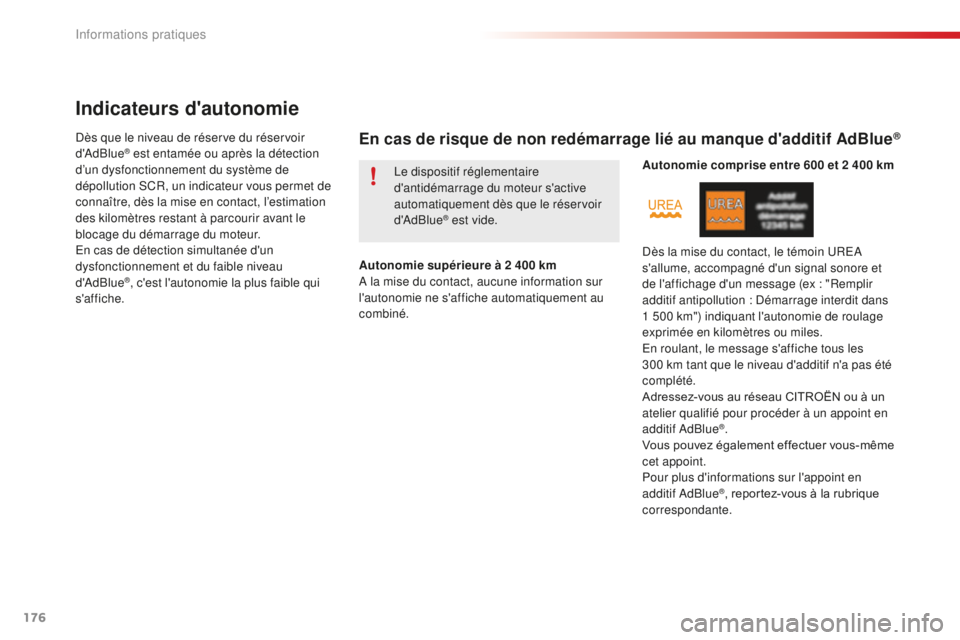

Indicateurs d'autonomie
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamée ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche. Autonomie supérieure à 2
400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné. Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
Autonomie comprise entre 600 et 2 400 km
D ès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex
: "Remplir
additif antipollution


: Démarrage interdit dans
1
500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Pour plus d'informations sur l'appoint en
additif AdBlue
®, reportez-vous à la rubrique
correspondante.
Informations pratiques

177

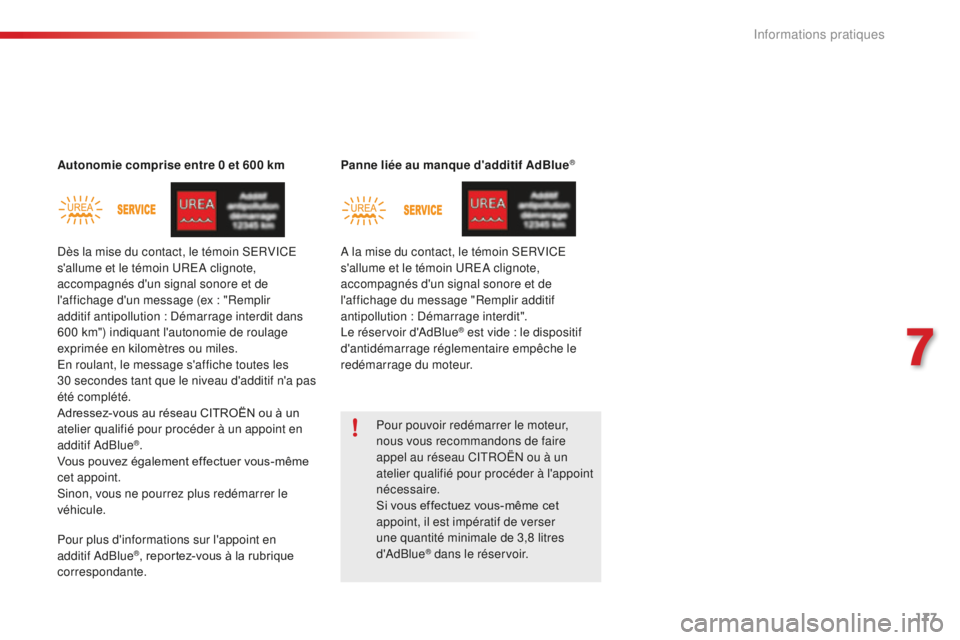

Autonomie comprise entre 0 et 600 km Panne liée au manque d'additif AdBlue®
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.
Si vous effectuez vous-même cet
appoint, il est impératif de verser
une quantité minimale de 3,8


litres
d'AdBlue
® dans le réservoir.
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex

: "Remplir
additif antipollution


: Démarrage interdit dans
600

km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30

secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Sinon, vous ne pourrez plus redémarrer le
véhicule. A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour plus d'informations sur l'appoint en
additif AdBlue
®, reportez-vous à la rubrique
correspondante.
7
Informations pratiques

178

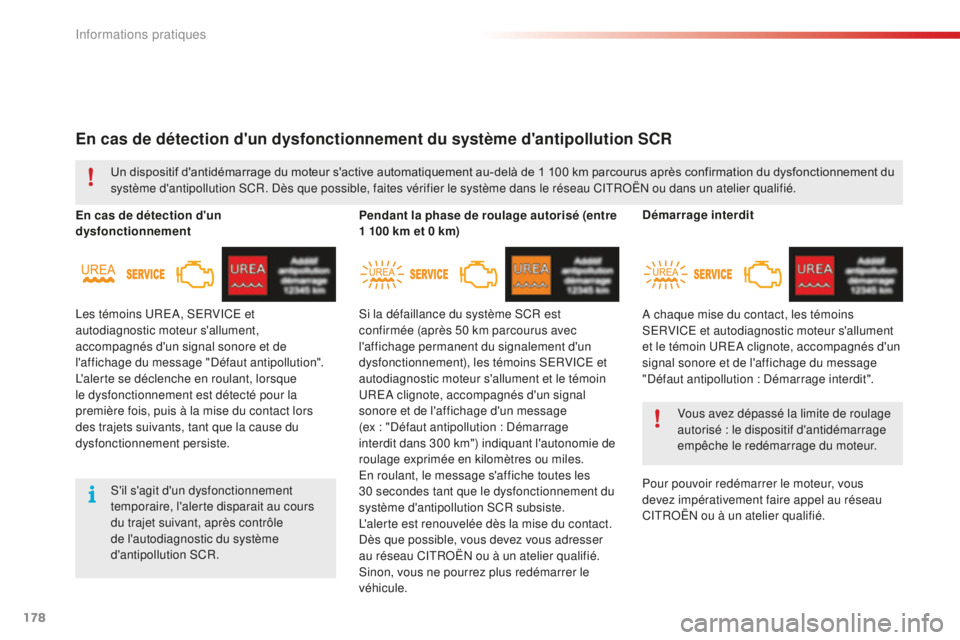

En cas de détection d'un dysfonctionnement du système d'antipollution SCR
En cas de détection d'un
dysfonctionnementPendant la phase de roulage autorisé (entre
1
100 km et 0 km)
Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1
100 km parcourus après confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau CITROËN ou dans un atelier qualifié.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage
interdit dans 300
km") indiquant l'autonomie de
roulage exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Démarrage interdit
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution


: Démarrage interdit".
Informations pratiques
