Page 191 of 334

189

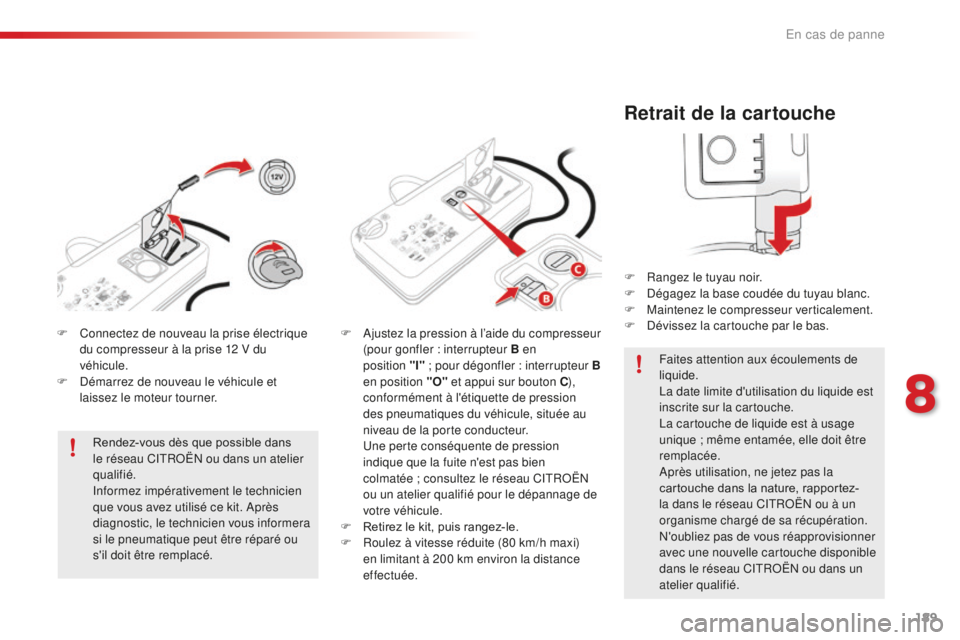

Retrait de la cartouche
F Rangez le tuyau noir.
F D égagez la base coudée du tuyau blanc.
F
M
aintenez le compresseur verticalement.
F
D
évissez la cartouche par le bas.Faites attention aux écoulements de
liquide.
La date limite d'utilisation du liquide est
inscrite sur la cartouche.
La cartouche de liquide est à usage
unique ; même entamée, elle doit être
remplacée.
Après utilisation, ne jetez pas la
cartouche dans la nature, rapportez-
la dans le réseau CITROËN ou à un
organisme chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec une nouvelle cartouche disponible
dans le réseau CITROËN ou dans un
atelier qualifié.
F
C
onnectez de nouveau la prise électrique
du compresseur à la prise 12 V du
véhicule.
F
D
émarrez de nouveau le véhicule et
laissez le moteur tourner.
Rendez-vous dès que possible dans
le réseau CITROËN ou dans un atelier
qualifié.
Informez impérativement le technicien
que vous avez utilisé ce kit. Après
diagnostic, le technicien vous informera
si le pneumatique peut être réparé ou
s'il doit être remplacé. F
A
justez la pression à l’aide du compresseur
(pour gonfler : interrupteur
B en
position
"
I" ; pour dégonfler : interrupteur
B
en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule, située au
niveau de la porte conducteur.
U
ne perte conséquente de pression
indique que la fuite n'est pas bien
colmatée
; consultez le réseau CITROËN
ou un atelier qualifié pour le dépannage de
votre véhicule.
F
R
etirez le kit, puis rangez-le.
F
R
oulez à vitesse réduite (80 km/h maxi)
en limitant à 200 km environ la distance
effectuée.
8
En cas de panne
Page 192 of 334

190

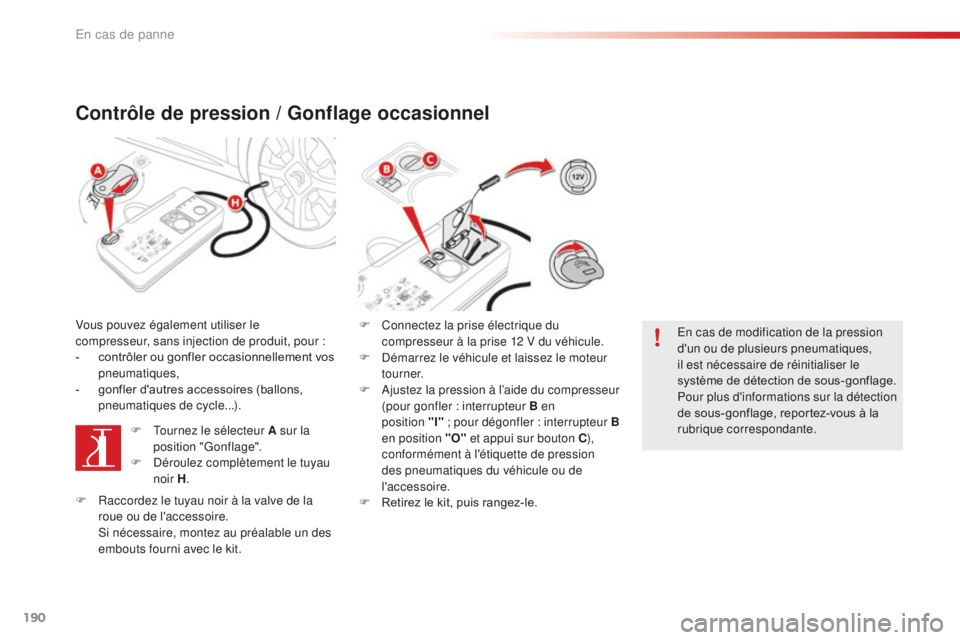

Contrôle de pression / Gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour :
-
c
ontrôler ou gonfler occasionnellement vos
pneumatiques,
-
g
onfler d'autres accessoires (ballons,
pneumatiques de cycle...).
F
T
ournez le sélecteur A sur la
position "Gonflage".
F
D
éroulez complètement le tuyau
noir H . F
C onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
D
émarrez le véhicule et laissez le moteur
tourner.
F
A
justez la pression à l’aide du compresseur
(pour gonfler : interrupteur
B en
position
"
I" ; pour dégonfler : interrupteur
B
en position
"O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule ou de
l'accessoire.
F
R
etirez le kit, puis rangez-le.En cas de modification de la pression
d'un ou de plusieurs pneumatiques,
il est nécessaire de réinitialiser le
système de détection de sous-gonflage.
Pour plus d'informations sur la détection
de sous-gonflage, reportez-vous à la
rubrique correspondante.
F
R
accordez le tuyau noir à la valve de la
roue ou de l'accessoire.
S
i nécessaire, montez au préalable un des
embouts fourni avec le kit.
En cas de panne
Page 193 of 334

191

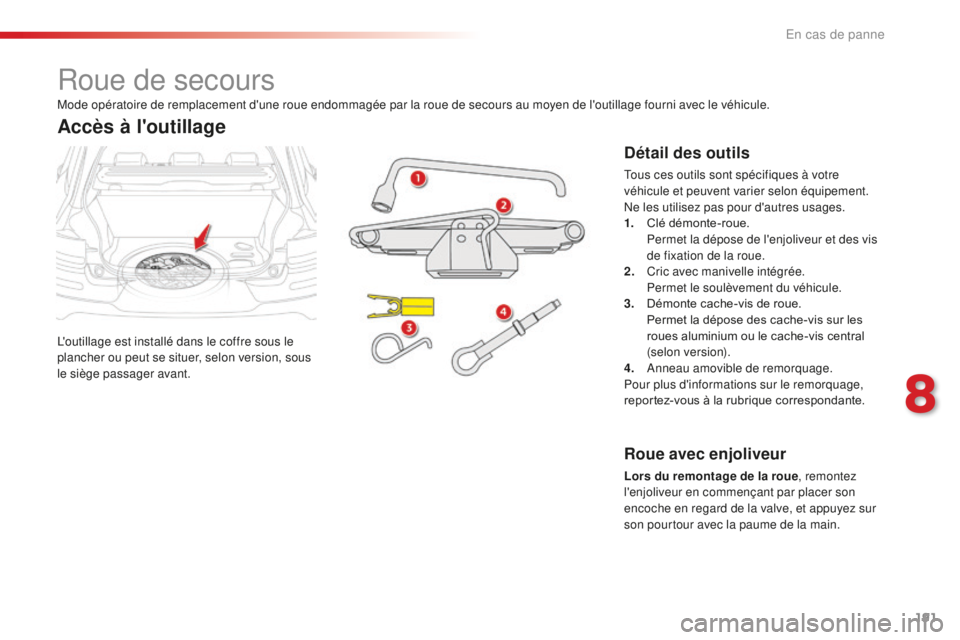

Roue de secours
L'outillage est installé dans le coffre sous le
plancher ou peut se situer, selon version, sous
le siège passager avant.
Accès à l'outillage
Détail des outils
Tous ces outils sont spécifiques à votre
véhicule et peuvent varier selon équipement.
Ne les utilisez pas pour d'autres usages.
1.
Cl
é démonte-roue.
Pe
rmet la dépose de l'enjoliveur et des vis
de fixation de la roue.
2.
C
ric avec manivelle intégrée.
P
ermet le soulèvement du véhicule.
3.
D
émonte cache-vis de roue.
Pe
rmet la dépose des cache-vis sur les
roues aluminium ou le cache-vis central
(selon version).
4.
A
nneau amovible de remorquage.
Pour plus d'informations sur le remorquage,
reportez-vous à la rubrique correspondante.
Mode opératoire de remplacement d'une roue endommagée par la roue de secours au moyen de l'outillage fourni avec le véhicule.
Roue avec enjoliveur
Lors du remontage de la roue
, remontez
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyez sur
son pourtour avec la paume de la main.
8
En cas de panne
Page 194 of 334

192

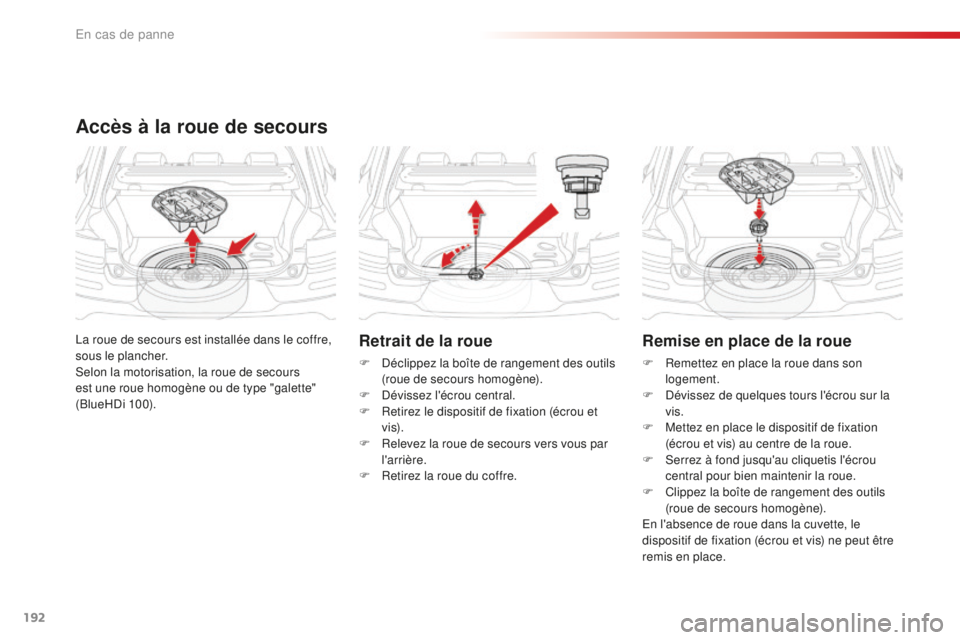

Retrait de la roue
F Déclippez la boîte de rangement des outils (roue de secours homogène).
F
D
évissez l'écrou central.
F
R
etirez le dispositif de fixation (écrou et
v i s).
F
R
elevez la roue de secours vers vous par
l'arrière.
F
R
etirez la roue du coffre.
La roue de secours est installée dans le coffre,
sous le plancher.
Selon la motorisation, la roue de secours
est une roue homogène ou de type "galette"
(BlueHDi 100).
Accès à la roue de secours
Remise en place de la roue
F Remettez en place la roue dans son
logement.
F
D
évissez de quelques tours l'écrou sur la
vis.
F
M
ettez en place le dispositif de fixation
(écrou et vis) au centre de la roue.
F
S
errez à fond jusqu'au cliquetis l'écrou
central pour bien maintenir la roue.
F
C
lippez la boîte de rangement des outils
(roue de secours homogène).
En l'absence de roue dans la cuvette, le
dispositif de fixation (écrou et vis) ne peut être
remis en place.
En cas de panne
Page 195 of 334

193

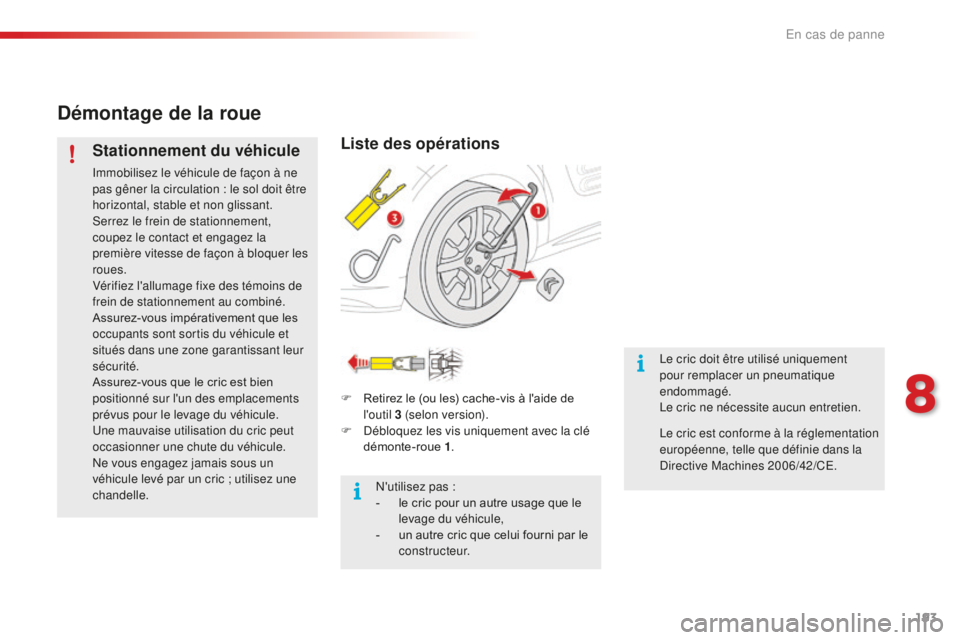

Démontage de la roue
Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation : le sol doit être
horizontal, stable et non glissant.
Serrez le frein de stationnement,
coupez le contact et engagez la
première vitesse de façon à bloquer les
roues.
Vérifiez l'allumage fixe des témoins de
frein de stationnement au combiné.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et
situés dans une zone garantissant leur
sécurité.
Assurez-vous que le cric est bien
positionné sur l'un des emplacements
prévus pour le levage du véhicule.
Une mauvaise utilisation du cric peut
occasionner une chute du véhicule.
Ne vous engagez jamais sous un
véhicule levé par un cric ; utilisez une
chandelle.
Liste des opérations
F Retirez le (ou les) cache-vis à l'aide de l'outil 3 (selon version).
F
D
ébloquez les vis uniquement avec la clé
démonte-roue 1.
N'utilisez pas :
-
l
e cric pour un autre usage que le
levage du véhicule,
-
u
n autre cric que celui fourni par le
constructeur. Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
Le cric ne nécessite aucun entretien.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
8
En cas de panne
Page 196 of 334

194

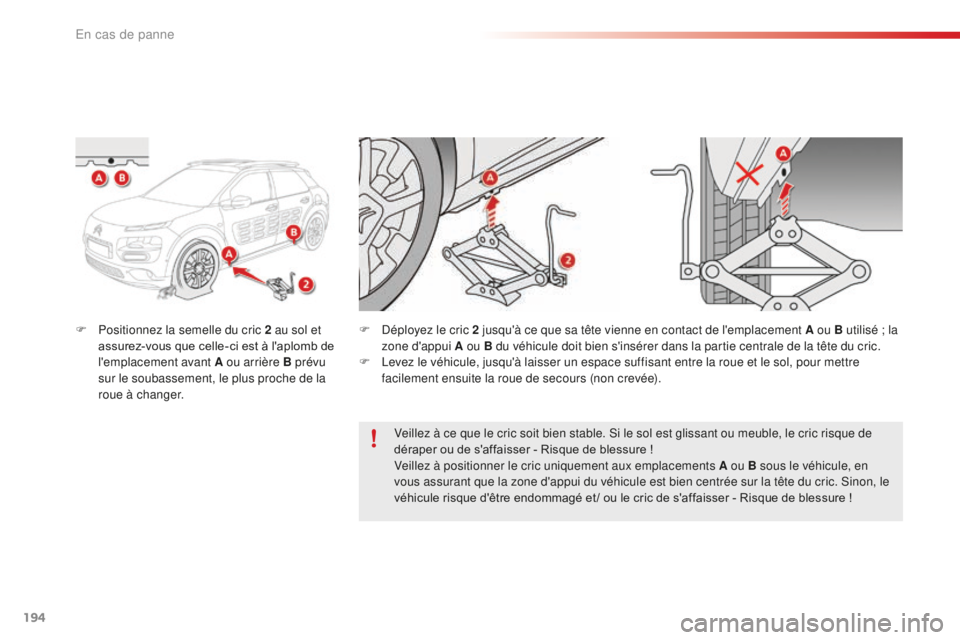

F Positionnez la semelle du cric 2 au sol et assurez-vous que celle-ci est à l'aplomb de
l'emplacement avant A ou arrière B prévu
sur le soubassement, le plus proche de la
roue à changer. F
D éployez le cric 2 jusqu'à ce que sa tête vienne en contact de l'emplacement A ou B utilisé ; la
zone d'appui A ou B du véhicule doit bien s'insérer dans la partie centrale de la tête du cric.
F
L
evez le véhicule, jusqu'à laisser un espace suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non crevée).
Veillez à ce que le cric soit bien stable. Si le sol est glissant ou meuble, le cric risque de
déraper ou de s'affaisser - Risque de blessure !
Veillez à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en
vous assurant que la zone d'appui du véhicule est bien centrée sur la tête du cric. Sinon, le
véhicule risque d'être endommagé et / ou le cric de s'affaisser - Risque de blessure !
En cas de panne
Page 197 of 334

195

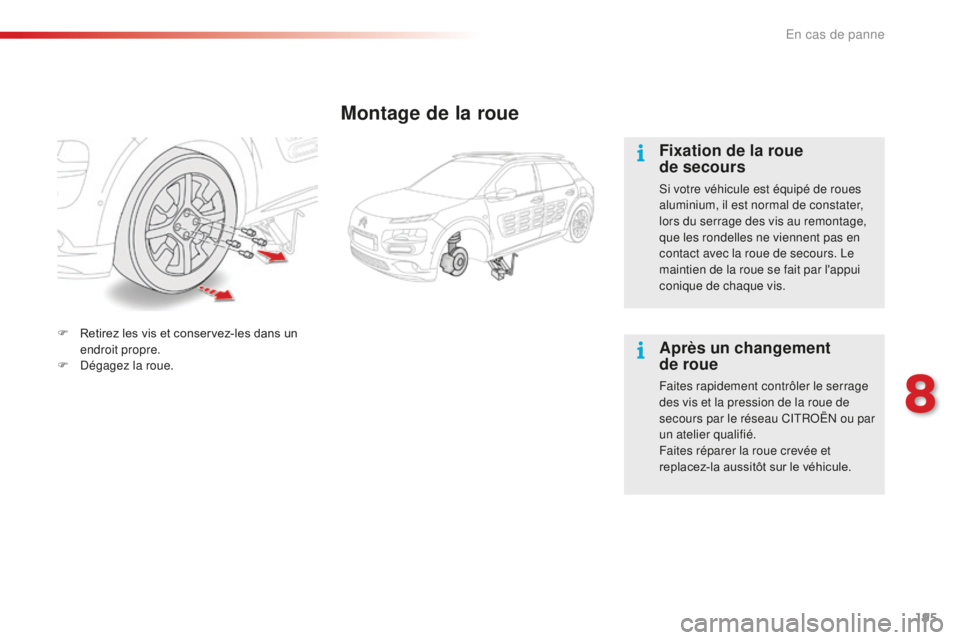

Montage de la roue
Fixation de la roue
de secours
Si votre véhicule est équipé de roues
aluminium, il est normal de constater,
lors du serrage des vis au remontage,
que les rondelles ne viennent pas en
contact avec la roue de secours. Le
maintien de la roue se fait par l'appui
conique de chaque vis.
Après un changement
de roue
Faites rapidement contrôler le serrage
des vis et la pression de la roue de
secours par le réseau CITROËN ou par
un atelier qualifié.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhicule.
F
R
etirez les vis et conservez-les dans un
endroit propre.
F
D
égagez la roue.
8
En cas de panne
Page 198 of 334

196

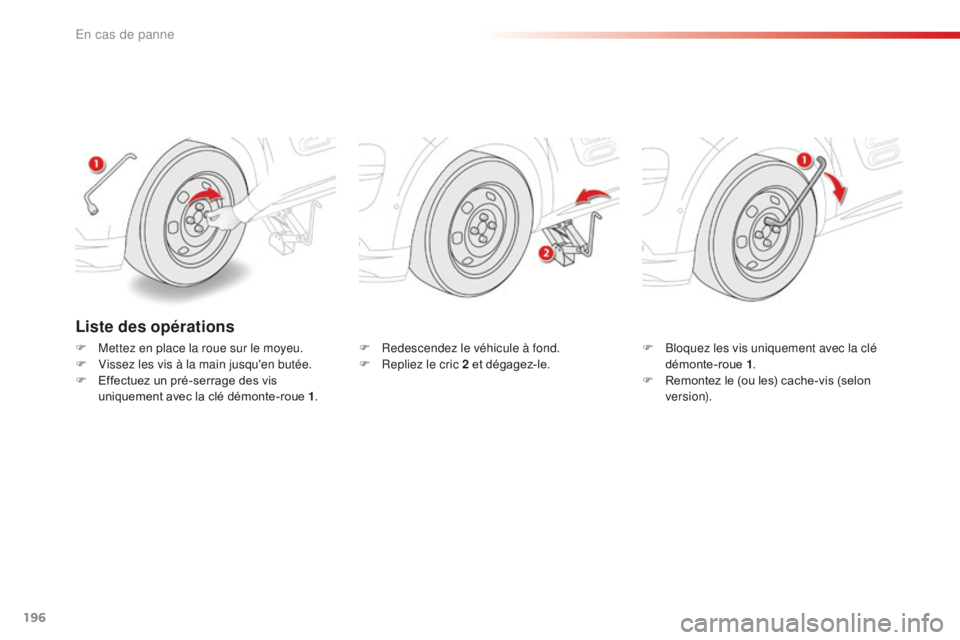

Liste des opérations
F Mettez en place la roue sur le moyeu.
F V issez les vis à la main jusqu'en butée.
F
E
ffectuez un pré-serrage des vis
uniquement avec la clé démonte-roue 1 .F
R edescendez le véhicule à fond.
F R epliez le cric 2 et dégagez-le.F
B loquez les vis uniquement avec la clé
démonte-roue 1.
F
R
emontez le (ou les) cache-vis (selon
ve r s i o n).
En cas de panne
Page 199 of 334

197

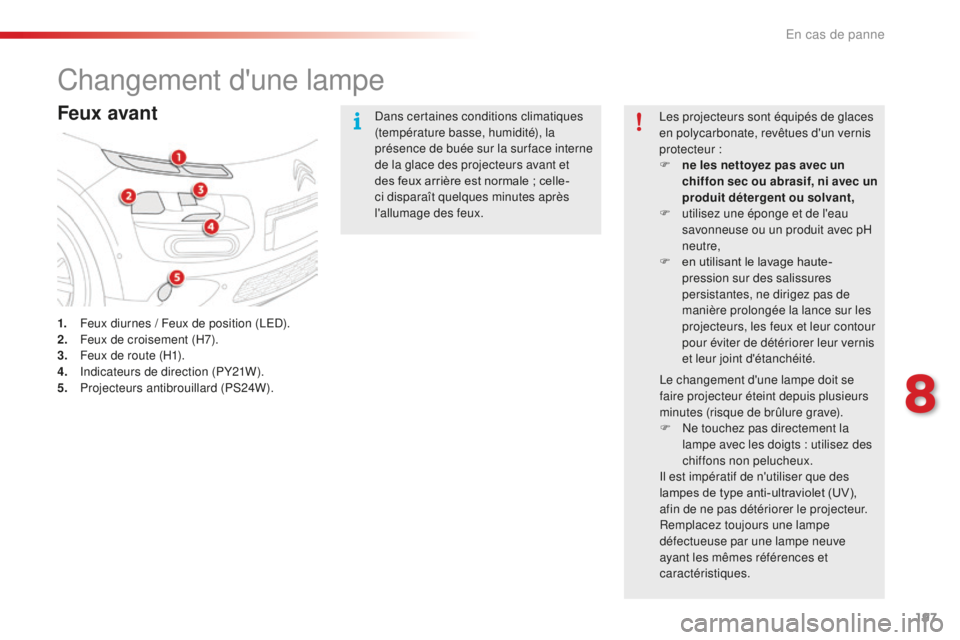

Changement d'une lampe
Feux avant
1. Feux diurnes / Feux de position (LED).
2. Feux de croisement (H7).
3.
F
eux de route (H1).
4.
I
ndicateurs de direction (PY21W).
5.
P
rojecteurs antibrouillard (PS24W). Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et
des feux arrière est normale
; celle-
ci disparaît quelques minutes après
l'allumage des feux. Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur
:
F
n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F
u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F
e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
Le changement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
F
N
e touchez pas directement la
lampe avec les doigts
: utilisez des
chiffons non pelucheux.
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.
8
En cas de panne
Page 200 of 334

198

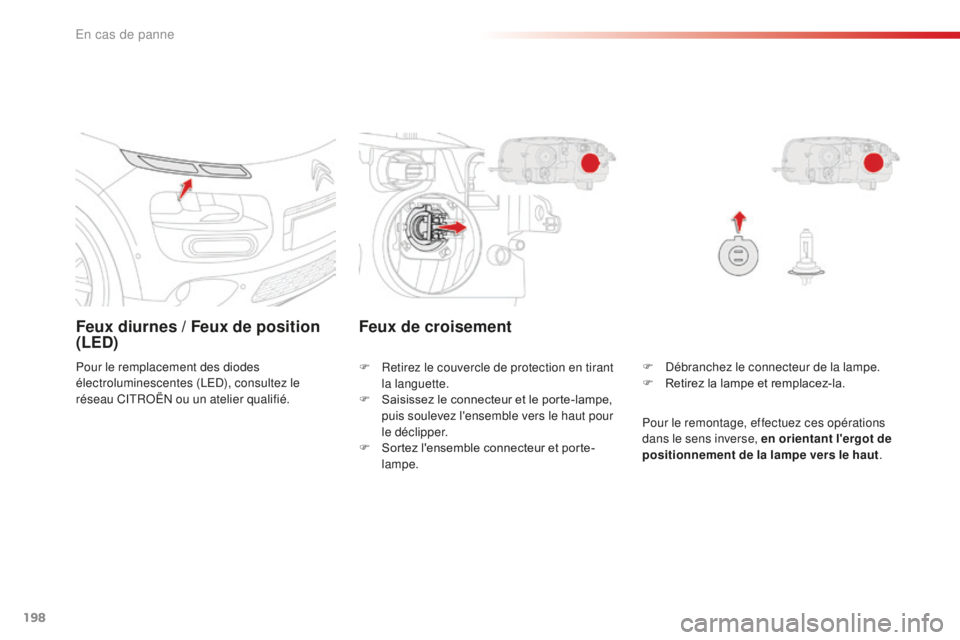

Feux diurnes / Feux de position
(LED)
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.F
D ébranchez le connecteur de la lampe.
F
R
etirez la lampe et remplacez-la.
Feux de croisement
F Retirez le couvercle de protection en tirant la languette.
F
S
aisissez le connecteur et le porte-lampe,
puis soulevez l'ensemble vers le haut pour
le déclipper.
F
S
ortez l'ensemble connecteur et porte-
lampe. Pour le remontage, effectuez ces opérations
dans le sens inverse, en orientant l'ergot de
positionnement de la lampe vers le haut
.
En cas de panne
